[Sammelthread] Asus P5B / P5B Deluxe /-WiFi–AP (Intel P965) [7]

Aktuell
Die komplette P5B-Reihe ist 45nm CPU ready : XS.org


1hoch
Inhalt

• Überblick [für alle Boards]

• P5B
  • Eigenschaften

  • Bios-Changelog
• P5B Plus
  • Eigenschaften

  • Bios-Changelog
• P5B Deluxe
  • Eigenschaften

  • Bios-Changelog

• Eigenarten
  • Boot-Bug/An-Aus-Bug
  • Strap-Verhalten [Umschalten der internen Timings]
• Messpunkte für versch. Spannungen

• BIOS
  • BIOS-Flashen
  • Zurückflashen von älteren Versionen
  • Totes Bios wiederbeleben
  • PECI-Interface
  • Static Read Control

• Treiber/Software
  • Chipsatz
  • Sound
  • AHCI-Tutorial

• OC
  • Strap-Verhalten [Umschalten der internen Timings]von Sven Bode
  • OC-Einstellungen
  • OC-Liste

• Hardware-Mods

• kompatibler Speicher
• passendes Zubehör

• Anmerkungen zum Thread
  • Allgemeines
  • Changelog
• Danksagungen

uber
Überblick

Sockel: LGA775
Unterstützte CPUs_

Intel® LGA775 Platform
Intel® Penryn Ready
Intel® Quad-core CPU Ready
Intel® Core™2 Extreme / Core™2 Duo Ready
Intel® Pentium® Extreme / Pentium® D / Pentium® 4 / Celeron® D Ready
​

Unterstützte FSBs_ 1066/800/ 533 MHz
Chipsatz_ P965 Express
1 PCIe x16 PEG Link
Sehr gut übertaktbar, FSBs über 500MHz keine Seltenheit [P5B Deluxe]
[Ich brauch noch mehr Allgemeines]

p5b
P5B

• Storage
  • 4x SATA 3Gb/s [ICH8]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• RTL8111B PCI-E Gb LAN
• 8-channel HD Audio
• AI NOS™ / AI Gear / AI Nap

^Inhalt​

clbBios-Changelog fürs P5B


2104 - 2009/05/27
Support new CPUs. Please refer to our website: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us

1604 - 2007/07/13
1. Enhance memory compatibility under FSB1333 mode

1501 - 2007/07/05
1. Add new CPU uCode to support new processor

1405 - 2007/06/13
1. Update CPU ucode to support new processor
2. Revise SLP 2.0 rule
3. Enable hotplug support under AHCI mode
4. Fix displayed CPU frequency incorrectly after downgrade CPU ratio

1202 2007/04/04
1. Fix system may sometimes hang after load default in setup then exiting right away while having Conroe CPU

installed.
2. Add new uCode to support new CPU.

1102 - 2007/01/31
**Please update AsusUpdate to V7.09.02 or later prior making this update.**
**This BIOS does not support roll back to earlier BIOS**
1. Finetune Q-Fan control algorithm
2. Enable EIST under VISTA
3. Update CPU Ucode to support new CPU
4. Fix BBS device string not correct under AHCI mode
5. Support SLP2.0 string
6. Fix HCT unreported I/O and memory issuse
7. Support disable USB function item
8. Allow disable XD for conroe L
9. Add full reset after change DRAM mode to enhance memory compatibility
10. Support CONROE E0 CPU(FSB 1333)
11. Fix AC Power loss function not correct
12. Support x4 DIMM

0806 - 2006/11/
1. Enable support for WiFi-TV card
2. Enable PreslerXE 3.73 support
3. Enable USB like support for SATA HDD connected to JMICRON controller when JMicron option is set to IDE or AHCI

mode
4. Drop CPU fan low limit to 600rpm when Conroe CPU is in use.
5. Enhance ATA ODD compatibility
6. Support Conroe-L CPU
7. Fix CPU VCORE too high after overclocking fail


0701 - 2006/10/5
1. Enhance memory compatibility
2. Fix DRAM frequency incorrectly display problem under auto, standard and AI N.O.S mode
3. Reduce system full reset of times
4. Patch some VGA card can't found when NB Vcore value has been set too high
5. Fix DDR frequency 889 unstable by SPD
6. Add new CPU Ucode to support Kentsfield B3 stepping CPU
7. Improve S3 resume time
8. Fix FSB not correct displayed in BIOS setup when CPU has been set to non-standard frequency
9. Fix chassis fan 2 speed not correct when fan speed too low.

^Inhalt​

p5bp
P5B-Plus

• Intel LGA775 Platform
• Intel® Quad-core CPU Ready
• Intel® Core™2 Extreme / Core™2 Duo Ready
• Intel® Pentium® Extreme / Pentium® D / Pentium® 4 / Celeron® D Ready
• 1066/800/ 533 MHz
• Dual-channel DDR2 800/667/533
• 1x PCI Express x16

• Storage
  • 6x SATA 3Gb/s [ICH8R]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• PCI-E Gigabit LAN controller

• AI NOS™ / AI Gear / AI Nap/ TPM Support
• All High-quality Conductive Polymer Capacitors
• RTL8111B PCI-E Gb LAN
• 8-channel HD Audio
• AI NOS™ / AI Gear / AI Nap

^Inhalt​

clpBios-Changelog fürs P5B Pus

0638 - 2008/10/29
Enhance the compatibility with certain memory.

0604 - 2007/06/13
1. Fixed PCProbe II fail to install problem
2. Add new uCode to support new processors
3. Enable SATA Hotplug support under AHCI mode

^Inhalt​

p5bd
P5B Deluxe

• Crossfire-Freigabe, 2te Karte über elektrischen PCIe-x4-Slot über die Southbridge angebunden [ca. 20% Leistungsverlust]

• Storage
  • 6x SATA 3Gb/s [ICH8R]
  • 1x IDE über JMicron
  • 1x eSATA über JMicron
  • 1x SATA über JMicron
• Dual Gigabit LAN controllers, Marvell® PCI-E and PCI Gigabit LAN controllers

• AI NOS™ / AI Gear / AI Nap
• 8 Phase Power Design
• Fanless Design - Heat Pipe & Stack Cool 2
• Array Mic / Noise Filter

  WiFi-AP: WiFi-AP Solo

^Inhalt​

cldBios-Changelog fürs P5B Deluxe

Download --> http://amd.co.at/anti/asus/

1238 - 2009/02/11
Fix system hangs at POST while using certain 4GB memory and CPUs.

1215 - 2007/07/13
1. Enhance memory compatibility under FSB1333 mode

1212 - 2007/07/09
1. Add new CPU uCode to support new processors
2. Revise SLP 2.0 rule
3. Enable support for SATA hot plug function under AHCI mode
4. Fix after downgrade CPU ratio, the Conroe L frequency not correct under ASUSCPU

1101 - 2007/04/04
1 Add new uCode to support new CPU.
2 Fix system won''t complete POST with GV-MVP/RZ2(TV tuner) connected and power on before motherboard.

1004 - 2007.01.30
**Please update AsusUpdate to V7.09.02 or later prior making this update.**
**This BIOS does not support roll back to older BIOS**
1 Enhance memory compatibility
2 Support CONROE E0 CPU(FSB 1333)


0910 - 2006.01.16
1. Update Jmicron option ROM to 1.06.59
2. Fix AC Power loss function not correct
3. Support x4 DIMM
4. Moidfy Write to Precharge Delay default from 10 to 11
5. Enable support for EIST under VISTA
6. Finetune Q-Fan rule
7. Support SLP 2.0
8. Fix BBS device string not correct under AHCI mode
9. Enable Disable USB capability
10.Support ASUS WIFI-TV card
11.Revise CPU temperature calculation algorithm for PECI


0910 - 2006/12/27
no changelog avaible..

0908 - 2006/12
no changelog avaible..

0903 - 2006/11/
no changelog avaible..

0804 - 2006/10/25
1. Support conroe L processor
2. Update JMicron option rom 1.06.22
3. Modify CPU fan low limit speed from 800 RPM to 600 RPM
4. Implement ASUS CGI performance with ATI 1950 graphic cards

0801 - 2006/10/11
we havent changelog ...

0711 - 2006/10/04
1. Fix DRAM frequency incorrectly display problem under auto, standard and AI N.O.S mode
2. Add check ATI CrossFire VGA card routine
3. Add ASUS Cross Graphics Impeller (ASUS C.G.I) feature
4. Reduce system full reset of times
5. Patch some VGA card can''t found when NB Vcore value has been set too high
6. Fix DDR frequency 889 unstable by SPD
7. Enable support for NVIDIA 7950GX2 cards under recovery mode
8. Fix CPU frequency not correct when use ES CPU and lock free fuction enable
9. Fix memory display message not correct under multi-language
10. Add new CPU Ucode to support Kentsfield B3 stepping CPU
11. Fix chassis fan 2 speed not correct when fan speed too low
12. Fix ATI CrossFire can''t work when using with 800FSB Prescott CPU
13. Enhance Chassis Q-Fan sensitivity
14. Improve memory compatibility

0706 - 2006/09/20
1. Enhance CrossFire performance.
2. Enable NVIDIA 7950GX2 display under crashfree mode
3. Fix CPU frequency not correct when use ES CPU and lock free fuction enable
4. Fix memory display message not correct under multi-language (dank an Norstern)
5. Add Kentsfield B3 uCode

0701 BETA - 2006/09/11
1. Fix chassis fan2 may not detect fan speed under ProbII if low spin fan is used.

0614 - 2006/09/06
1 Support DDR2 SO DIMM
2 Support DDR2 double side X16
3 Update Marvell 8001 and 8056 Lan option rom from 5.16.3.3 to 5.17.1.3
4 Fix Kentsfield B0 stepping CPU can't adjust ratio issue
5 Support Conroe / Kentsfield ratio overclocking higher than default (multi max 6- 11 (x-6800) -13
6 Fix CPU Fan Profile mode not correct after system shutdown

^Inhalt​

ram
Kompatibler Speicher
kein Anspruch auf Vollständigkeit

sämtliche Micron D9: D9GMH und mit D9GKX

AENEON PC2-5300U-555-12 (DDR2-667) (AET760UD00-30DA98Z)

A-DATA Vitesta Extreme Edition DDR2-800+MHz PC2-6400 Dual Channel Kit CL4-4-4-15 2x1024MB


Corsair XMS2 PC2-5300U CL4-4-4-12 (DDR2-667) (TWIN2X1024-5400C4)
Corsair XMS2 PC2-6400U CL5-5-5-12 (DDR2-800) (TWIN2X1024-6400)
Corsair XMS2 PC2-6400U CL3-4-3-9 (DDR2-800) (TWIN2X1024-6400C3)
Corsair XMS2 PC2-6400U CL4-4-4-12 (DDR2-800) (TWIN2X1024-6400C3)
Corsair XMS2 PC2-6400PRO CL4-4-4-12 (DDR2-800) (TWIN CM2X1024-6400C4PRO)
Corsair XMS2 PC2-8500U CL5-5-5-15 (DDR2-1066) (TWIN2X2048-8500C5)
Corsair XMS2 Dominator Series PC2-8500U CL5-5-5-15-2T (DDR2-1066) (TWIN2X2048-8500C5D)
Corsair XMS2 Dominator Series PC2-8888U CL4-4-4-12-2T (DDR2-1111) (TWIN2X2048-8888C4DF)

Crucial Ballistix PC2-6400U CL4-4-4-12 (DDR2-800) (BL2KIT12864AA804)
Crucial Ballistix PC2-5300 3-3-3-12 D9GMH
Crucial Value CL5 D9GMH + D9GKX

GSkill GBHZ old D9GMH
G.Skill PC2-4200U CL4 (DDR2-533) (F2-4200PHU2-2GBNT)
G.Skill PC2-5300U CL5 (DDR2-667) (F2-5400PHU2-2GBNS)
G.Skill 2GB F2-6400PHU2-2GBNS ab 0614 Bios
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-2GBNR)
G.Skill PC2-8000U CL4-4-4-5 (DDR2-1000) (F2-8000PHU2-2GBHZ)
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-1GBNQ)
G.Skill PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400PHU2-2GBNQ)

^Inhalt​

G.e.i.L PC2-6400 CL4-4-4-12 (PC800) (GX21GB6400UDC)

Kingston DDR2-RAM 2x512MB 533MHz KVR533D2N4/512
Kingston DDR2-RAM 2x1024MB 533MHz KVR533D2N4K2/2G
Kingston HyperX DIMM 1 GB DDR2-750, KHX6000D2/1G ( max 850 mhz)

MDT PC2-6400U CL5 (DDR2-800) (M1GB-800K)

Mushkin EM2-5300 2048MB PC2-5300U CL5 (DDR2-667) (991382)
Mushkin EM2 PC6400 2048MB DualKit

Cellshock DDR2-800 CL4 (CS2221041)


OCZ OCZ2P10002G-K (OCZ Platinum Enhanced Latency XTC)
OCZ2N9001GEB
OCZ28001024EBDCPE- (OCZ Platinum DIMM Kit 1024MB PC2-6400U CL4-3-3-8)
OCZ2N11001G

Hynix HYMP564U64BP8-S5 (512MB 5-5-5)
Hynix HYMP512U64BP8-S5 (1GB 5-5-5)
Hynix HYMP564U64AP8-S6
Hynix HYMP512U64AP8-S6


Golden Emp. 8HTF6464AY-80EA3
Golden Emp. 16HTF12864AY-80EA3
Golden Emp. 8HTF6464AY-80ED4
Golden Emp. 16HTF12864AY-80ED4
Golden Emp. 8HTF6464AY-80ED4
Golden Emp. 16HTF12864AY-80ED4
Golden Emp. 8HTF6464AY-80ED4

Transcend TS64MLQ64V8J (Transcend DIMM 512MB PC2-6400U CL5)

TwinMos ??? M2Y51264TU88A2B-25

NANYA NT512T64U88B0BY-25
NANYA NT1GT64U8HB0BY-25C

^Inhalt​

eigEigenarten

botBoot-Bug/An-Aus-Bug

Wie äußert sich dieser Bug?
Wird der PC nach dem Herunterfahren komplett vom Strom getrennt, zum Beispiel in dem man das NT danach abschaltet, wird das Board beim nächsten Systemstart zuerst einmal starten, dann wieder ausgehen um dann normal zu booten, was nicht gerade lebensdauerförderlich für die angeschlossenen Festplatten ist.


Kann man dieses Verhalten umgehen?
Den "Boot Bug" nach Netztrennung kann man auf verschiedene Weisen umgehen: Den Rechner herunterfahren und Netzschalter des NT auf AN lassen, sodaß das Board weiterhin mitStandBy-Strom versorgt wird, dann bootet der Rechner beim nächsten Start normal oder mittels Master / Slave Leiste. Der Verbrauch hierbei schwankt zwischen 2 und 20 Watt - je nach angehängten Verbrauchern. Achtung: auch die verwendete Leiste kann den Verbrauch beeinflussen. Mit einer alten Lidl-Leiste lag der Verbrauch bei 3 Watt und mit einer viel aktuelleren Aldi-Leiste zeigte der Verbrauchsmesser bei gleicher Konfig fast 18Watt. Sofern ich mich nicht verrechnet habe, hier ein Rechenbeispiel: 14 Std. täglich "Standby" (also PC heruntergefahren an der Leiste) mit 20Watt bei 0,18€ pro kw/h ergeben ~ 19€ für ein Jahr. Ist Umweltpolitisch nicht ganz korrekt, aber mir den 1,50€ im Monat wert
​

Strap-Verhalten [Umschalten der internen Timings][/B]von Sven Bode
Hier gehts weiter>>

messMesspunkte

vCore

vFSB

​

​

^Inhalt​

BiosBIOS

bif0Bios-Flashen *BETA*

Vor dem Flashen das System auf Standardtakt zurücksetzen.

Es gibt 3 verschiedene Methoden:

EZ-Flash

1. Neues Bios von Asus herunterladen und entpacken
2. Bios-Datei auf Diskette oder USB-Stick speichern
3. Neustarten
4. Entweder beim POST ALT+F2 drücken, oder EZ-Flash im Bios unter Tools/Werkzeuge auswählen
5. Laufwerk auswählen mit TAB, dann ENTER zum Flashen
6. Der Rechner startet nach Abschluss des Flashvorgangs neu​

Afudos

1. Neues Bios von Asus herunterladen
2. Am besten direkt in P5B.rom umbenennen
3. entsprechendes Afudos-Programm von Asus herunterladen
4. Bootbare Diskette erstellen
5. afudos.exe und P5B.rom auf die Diskette kopieren
6. Rechner mit der Diskette im Laufwerk neustarten
7. "a:\" erscheint
8. Dort nun eingeben: afudos.exe /iP5B.rom
9. ENTER Der Flashvorgang beginnt. Den weiteren Anweisungen folgen​

Unter Windows mit ASUSUpdate[Erhöhtes Risiko]

1. Neues Bios von Asus herunterladen und entpacken
2. ASUSUpdate von Asus herunterladen
3. ASUSUpdate installieren
4. ASUSUpdate starten und dem folgenden Dialog folgen
5. Rechner neustarten​

Nun wieder alles so einstellen, wie gewohnt.
Das Flashen war erfolgreich und ihr habt euer BIOS auf die den Letzten Stand aktualisieren.

bif1Flashen älterer Versionen

1. Bios von Asus herunterladen
2. Am besten direkt in P5B.rom umbenennen
3. Afudos v2.07 von hier herunterladen
4. Bootbare Diskette erstellen
5. afudos.exe und P5B.rom auf die Diskette kopieren
6. Rechner mit der Diskette im Laufwerk neustarten
7. "a:\" erscheint
8. Dort nun eingeben: afudos.exe /iP5B.rom /n /pbnc
9. ENTER Der Flashvorgang beginnt. Den weiteren Anweisungen folgen​

bif1Totes Bios wiederbeleben

Bei Ami-BIOS braucht man eine Diskette, bei dem das BIOS-Image als "amiboot.rom" im Rootverzeichnis liegt. Die legt man ein, schaltet den Rechner ein und hält eine magische Tastenkombination (üblicherweise Ctrl + Home, deutsch Strg + Pos1) gedrückt. Das System sollte dann beepen, auf die Disk zugreifen und das BIOS flashen (der Bildschirm bleibt dabei aber dunkel - Flash-Ende wird durch einen oder mehrere Beeps angezeigt).

Weitere Verarbeitung folgt, bei Fehlern PM an mich.


bif2PECI-Interface

***In Arbeit***​

bif3Static Read Control

***In Arbeit***​

​

trsTreiber/Software

Aktuelle Treiber gibt es auf

support.asus.com

• chipAktuelle Chipsatztreiber bei Intel

  >>Link<<
• soundSoundtreiber
  • Update von 4750 auf Version 4580"

    (ohne Knacken)
  • Vollversion fuer XP Version 4580
• ahciAHCI-Einbindung

  AHCI-Einbindung bei der Neu-Installation von Win XP (für alle, die das auch wissen wollten).

  Vorbereitung (Treiberdiskette erstellen)
  1. Datei iata62_cd.exe von der Intel-Webseite runterladen
  2. Datei in d:\temp\ kopieren (Beispiel)
  3. Start>Ausführen> "d:\temp\iata62_cd.exe -a -a"
  4. Den Lizenzvereinbarungen zustimmen.
  Anmerkung zu 3. und 4.: Keine Angst, es wird nichts installiert, auch wenns so aussieht.
  5. Die Dateien aus dem Verzeichnis c:\programme\intel\Intel Matrix Storage Manager\Driver (...\Driver64 bei der

  64bit edition) auf eine Diskette speichern (direkt nach a:\ )


  Win-XP-Installation
  1. Nach dem Neustart ins Bios gehen
  2. Main > IDE Configuration > SATA Configuration [Enhanced]
  3. Configure SATA as: [IDE/RAID/AHCI]
  4. AHCI auswählen
  5. Bootreihenfolge: CD oder DVD-Laufwerk muss an erster Stelle stehen
  6. F10 und Neustart (vorher noch Win XP Installations-CD einlegen )
  7. Irgendwann gleich zu Beginn wird man aufgefordert, F6 zu drücken -> F6 drücken
  Anmerkung zu 7.: Bei mir ist dann nicht gleich was passiert, hab F6 noch paarmal weitergedrückt, ist nix

  "Schlimmes" passiert
  8. Irgendwann stellt Windows fest, dass es gar keine Festplatte gibt, aber man kann, wenn man möchte, einen

  externen Treiber einbinden (JA!)
  9. Diskette rein, Windows-Installation lädt die nötigen Dateien ohne zu mucken von der Diskette
  10. Dann wird festgestellt, dass 3 Treiber zur Verfügung stehen (RAID, AHCI, SCSI) - AHCI wählen
  11. Danach alles wie gehabt - bis es dann heisst: Fertig!

  Dank an pheeacs für dieses Tutorial]
  ​

^Inhalt​

nbsStrap-Verhalten[Umschalten der internen Timings]




Auslöser der ganzen Problematik - verbunden mit dem Performanceeinbruch ist
hier zu finden.

Für die Praxis relevant ist der Verlauf der grünen Linie welcher sich bzgl. der Performance wie folgt äußert.

Beispiele:
Boot bis 400 (laut Kurvenverlauf Strap 1333 genannt) - hier im Forum gerne 1067er genannt - ein SuperPi 32M

Durchlauf:



bis dorthin ist die Welt noch in Ordnung (bis FSB 400) aber dann mit FSB 401:



wie kann man diese Situation umgehen - diesen Performanceabfall, hervorgerufen durch Verlangsamung der internen

Chipsatztimings, wenn man im Bios FSB 401 einstellt und somit in der "langsameren" Strap (1600 lt. Diagramm oder

im Forum 1333) landet? [Anm.: Strapverhalten wg. FSB1333-CPUs neu prüfen]

Mittels eines Tools wie

Clockgen
wenn man vorher mit einem FSB von max 400 gestartet hat. Aber dabei gilt es zu bedenken:
1. Boot mit 333-400 - wenn Boot mit weniger werdet ihr Schwierigkeiten haben die 400 zu erreichen (langsamere

Straps)
2. Genug Boardspannung einstellen - ein guter Wert für FSB 400-420 bei der Arbeit mit Clockgen sind 1,45V - 1,55V

auch möglich, mehr bitte nur mit WaKü.

Kurze Erläuterung bei der Einstellung des Tools:
1. Herunterladen (Siehe Link) oder eben hier:

http://www.computerbase.de/downloads/software/systemueberwachung/clockgen/?url=11187
2. Tool Starten und auf "PLL Setup" klicken
3. Im Clock Genarator Setup den Taktgeber CY28551 auswählen
4. Ignore GSB/PCI anklicken
5. Apply Selection
6. Dann über PLL Control den Takt erhöhen

Selbstverständlich muss man dieses nicht nach jedem Start einstellen,
Unter "Options" Punkt "Apply Current Setting at Startup" einfach aktivieren

Resultat ist dann folgendes:



keine Verlangsamung mehr ...



...und funktioniert auch mit 4GB

Dank an Sven Bode

^Inhalt​

oceOC-Einstellungen

• Gute Erklärung zu den wichtigsten Einstellungen bei XS.org

  >>Link<<
• Overclocking-Guide bei tthetechrepository

  >>Link<<
• Zusammenspiel von FSB, CPU und RAM (Teiler) (dank an Shaguar)

  >>Link<<

oclOC-Liste


oclhwmHardware-Mods

Hier Pics zum VDroop Mod


Anklicken der Bilder führt zur großen Version]

noch ein Link dazu: http://www.xtremesystems.org/forums/showpost.php?p=2007217&postcount=30

Ein Bleistift ist ausreichend dafür
[Modifikationen auf eigene Gefahr und unter Verlust der Garantie]

^Inhalt​

raz
Passendes Zubehör

• Speicherkühler
  • OCZ - XTC Memory Cooler
  • Corsair Airflow RAM-Kühler

Unterschiede P5B --- P5B deluxe (WiFi):

Die Unterschiede werden in dieser Liste von Asus sehr gut dargestellt:
http://event.asus.com/2006/mb/P5B/models.html

Darüber hinaus gibt es Unterschiede in den Bios-Einstellungen, die dazu führen, dass das P5B keine so guten OC

Eigenschaften wie das P5B Deluxe (WiFi) besitzt. (Dies wird hoffentlich durch ein Bios-Update gelöst)

vDimm 1,8-2,1 / vCore 1,2125 - 1,7 (P5B)
vDimm 1,8-2,45 / vCore 1,1 - 1,7 (P5B Deluxe)

Einmal kann man die Speicher-Riegel beim P5B Deluxe mit mehr Spannung versorgen, was dazu führt, dass man sie bei

höherer Taktung stabil laufen lassen kann.

Zum anderen kann die Spannung der CPU beim P5B deluxe deutlich niedriger gesetzt werden als beim P5B

(non-deluxe). Im Fall eines Allendale hat dies z.B. den Vorteil, dass man ihn mit dem Standard-Takt auf 1,1V

laufen lassen kann, während man beim non-deluxe erst bei 1,2125V anfangen kann und somit Potenzial verschenkt

(Strom / Temperatur).

amnAnmerkungen zum Thread

allAllgemeines

Eure Mitarbeit ist natürlich erwünscht!​

chaChangelog

26.03.10 V1.00: Die jeweils letzten BIOS-Versionen nachgetragen
28.07.07 V0.41: BIOS-Flash-Guide hinzugefügt
20.07.07 V0.35: Noch mehr Infos eingefügt
20.07.07 V0.30: Weitere Infos eingefügt
19.07.07 V0.11: Geordnet, Bios-Changelogs aktualisiert
19.07.07 V0.10: Erster Release: Vorläufige Gliederung eingefügt​

danDanksagungen

• Seppelchen dafür, mich zu überreden, den Thread zu übernehmen und Infos
• Sven Bode für das Versorgen mit Infos
• pheeacs für das AHCI-Tutorial
• Berlinrider
• Antivirus für das Erstellen des ersten Sammelthreads
• Und die vielen anderen, die hier aktiv sind

^Inhalt​

​



[xTFC360x]

Der RAM läuft, musst ihn dann nur anpassen mit der neuen CPU!



[wrext0r]

Zum Thema Q9550 unter Luft:
http://overclockingstation.de/showpost.php?p=44153&postcount=122

Mit dem Bios 1238 läuft es besser

Also kannst ohne Bedenken zuschlagen!

Du hast geschrieben, dass die vcore Einstellung nach dem Neustart auf Auto geht. Nach jedem neustart, oder wenn du ins Bios gehst? Bei mir war das so, als ich in das Bios ging. Dann war die vcore auf Auto und musste zuerst das Bios wieder verlassen und gleich ein zweites Mal rein gehen. Danach konnte ich die vcore wieder ändern.

Mit dem 1238er hab ich das Problem allerding nicht mehr. Habe aber einen 8400 und keinen 9550



[-- Ganglion1977 --]

Das Problem war beim Bios 1236, beim 1238 ist das auch mit dem Q9550 nicht mehr aufgetreten.



[Bud Light]

Da ich ja so wie so den Speicher auf 4GB aufstocken wollte, welche 2 x 2GB RAM Module wären dann zu empfehlen bzw. haben ein gutes Preis/Leistungsverhältnis?
Dann könnte ich die gleich zum Q9550 mitbestellen



[layercake87]

ich bin der meinung auf den vorherigen seiten gelesen zu haben, dass die corsair dominators wohl ganz gut laufen auf dem board.
nimm jedenfalls keine ocz reapers ...ich krieg die nicht auf 1066mhz



[Bud Light]

Ich bräuchte mal Hilfe
Ich hab gerade mal auf der Corsair Seite geschaut welche Rams empfohlen werden für das MB.
Empfohlen werden Corsair XMS2 DHX Series DIMM Kit 2GB PC2-6400U CL4-4-4-12 (DDR2-800) (TWIN2X2048-6400C4DHX)
Da ich aber 4GB drauf haben wollte, müsste ich 4 Riegel einsetzten.

Würde auch alternativ diese gehen?
Corsair XMS2 DHX Series DIMM Kit 4GB PC2-6400U CL4-4-4-12 (DDR2-800) (TWIN2X4096-6400C4DHX)
Wären dann nur 2 Riegel und ein paar Teuros gespart

---------- Beitrag hinzugefügt um 12:57 ---------- Vorheriger Beitrag war um 12:56 ----------

ich bin der meinung auf den vorherigen seiten gelesen zu haben, dass die corsair dominators

Ich versuch mal was zu finden, Danke



[bAssI]

Würde auch alternativ diese gehen?
Corsair XMS2 DHX Series DIMM Kit 4GB PC2-6400U CL4-4-4-12 (DDR2-800) (TWIN2X4096-6400C4DHX)
Wären dann nur 2 Riegel und ein paar Teuros gespart

Gehn würde das aber meine Erfahrungen warn das man mit 2GB Modulen nicht gut übertakten kann. Damit schafft man dann glaube keine 500fsb mehr wegen dem blöden TRFC der nur bis 42 geht beim P5B



[Bud Light]

Okay, Danke

Empfohlen werden Corsair XMS2 DHX Series DIMM Kit 2GB PC2-6400U CL4-4-4-12 (DDR2-800) (TWIN2X2048-6400C4DHX)
Da ich aber 4GB drauf haben wollte, müsste ich 4 Riegel einsetzten.

Aber diese würde gehen wenn ich insgesamt 4 Riegel drauf mache, oder doch besser andere?
Ich weiß derzeit nicht welche ich bestellen soll

Fakt ist, ich habe das P5B Deluxe (Bios 1238). Als CPU soll dann die Q9550 drauf und ich hätte gerne 4GB Ram. Es hängt eigentlich nur noch am RAM, weil ich nicht weiß welches



[bAssI]

Okay, Danke


Aber diese würde gehen wenn ich insgesamt 4 Riegel drauf mache, oder doch besser andere?
Ich weiß derzeit nicht welche ich bestellen soll

Fakt ist, ich habe das P5B Deluxe (Bios 1238). Als CPU soll dann die Q9550 drauf und ich hätte gerne 4GB Ram. Es hängt eigentlich nur noch am RAM, weil ich nicht weiß welches

Eigentlich doch kein Problem. Wenn du vllt 400 FSB fahren willst dann nimm 2*2GB und wenn die rummucken schickst du sie zurück un bestellst die 4*1GB



[Bud Light]

Oder welches Ram wäre denn von welchem Hersteller noch interessant?



[Remedin]

habe eine kleines problem mit meinem neuem ram
hab mir vor nen paar wochen 2 mal das corsair dominator kit twin2x4096-8500C5DF gekauft
sprich ich hab jetzt 8 gb ram drinnen
mit memory remap feature auf on erkennt er die 8 gb auch problemlos

nur leider läuft der computer plötzlich nicht mehr stabil
mir war von vornherein klar dass mein board mit 4 riegeln nicht die 1066mhz packen wird da es ja bekannt ist dass es bei vollbestückung probleme macht

also hab ich getestet mit wieviel er stabil läuft
auf 800 lief memtest dann auch 12 stunden ohne fehler

2 wochen später (also diese woche) bekomme ich ständig sporadisch bluescreens
memtest angeschmissen - sofort fehler gekommen - 2 riegel ausgebaut - geht wieder

was mach ich jetzt?
kann man irgendwas machen oder hilft nur ein anderes board?
bei meinem kumpel wars genauso mit 8 gb ram lief sein sys auch nicht mehr stabil mit dem p5b deluxe



[bAssI]

Du kannst die Ramspannung und Chipsatzspannung Testweise anheben. Aber was verdammt machst du mit 8 GB Ram XD



[Remedin]

meins du "ich chipset voltage" oder "nb voltage"?
wenn ich mich recht entsinnen kann hab ich das sogar schon probiert



[bAssI]

NB Voltage wenn dann. Kannst auch FSB termination voltage oder wie die sich schimpft, erhöhen...ob du das schon gemacht hast kann ich dir natürlich nicht sagen.
Welche Timings laufen die Rams?



[Bud Light]

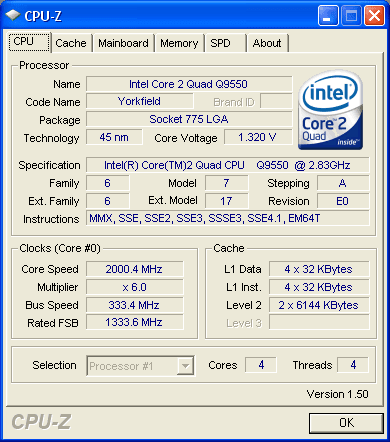

So ich habe nun den Intel Q9550 und insgesamt 4GB Corsair XMS2 DHX Series DIMM Kit 2GB PC2-6400U CL4-4-4-12 (DDR2-800) bestellt

Das Bios habe ich schon aktualisiert auf 1238, gibt es sonst was beachten bzgl. Bioseinstellungen bei der Installation der Hardware?



[bAssI]

Alles einbaun und dann per jumper nen Biosreset
Also Rechner aus...Biosreset machen...alles austauschen und dann rechner an, alles einstellen und feuer frei



[Remedin]

Welche Timings laufen die Rams?

werden automatisch konfiguriert bei 800mhz glaub ich 4-4-4-12
wenn ich manuell auf 5-5-5-15 stell is das problem immernoch da
ich weiß auch nicht was ich bei den subtimings einstellen soll da man die ja nicht auf auto stellen kann wenn man die haupt timings manuel einstellt



[Bud Light]

Alles einbaun und dann per jumper nen Biosreset
Rechner aus...Biosreset machen...alles austauschen und dann rechner an, alles einstellen und feuer frei

Du meinst Batterie rausnehmen, CLRTC Jumper auf 2-3 für 10 Sekunden, wieder umstecken auf 1-2, dann Batterie wieder rein und beim Starten ins Bios rein mit der "Entfernen" Taste, richtig?



[bAssI]

Du meinst Batterie rausnehmen, CLRTC Jumper auf 2-3 für 10 Sekunden, wieder umstecken auf 1-2, dann Batterie wieder rein und beim Starten ins Bios rein mit der "Entfernen" Taste, richtig?

Ne das Batterie rausnehmen is nich nötig. Einfach komplett vom Strom nehmen und dann Jumper umstecken. Dein System läuft ja ansich, aber wenn man komplett anderen Ram un CPU einbaut, können fest eingestellte Werte natürlich verhindern das der Rechner mit den neuen Komponenten richtig startet.
Nach dem Reset mault dein Bios eh rum und will das du es neu einstellst
Hast du Erfahrungen mit dem Bios vom P5b?



[Bud Light]

Ne das Batterie rausnehmen is nich nötig. Einfach komplett vom Strom nehmen und dann Jumper umstecken.

Den Stromstecker ziehen meinst Du?

Hast du Erfahrungen mit dem Bios vom P5b?

Nein, eigentlich nicht



[Bud Light]

So, CPU und Speicher ist angekommen

CPU läuft soweit. Der Speicher macht Probleme, es werden nur 2GB erkannt. Wenn ich alle 4 Riegel reinstecke, dann kommt noch nicht mal ein Postcode

Speicher Corsair XMS2 DHX Series DIMM Kit 2GB PC2-6400U CL4-4-4-12 (DDR2-800), insgesamt 4GB (4 x 1GB Riegel)

Hat jemand eine Helfende Idee?



[bAssI]

Jo mach nur 2 rein un heb die spannung auf 2,15 volt vom ram an un stell timings auf 5-5-5-15 dann neustarten...wenn der postscreen vorbei is, machste rechner aus un machst die restlichen 2 riegel dazu un dann starteste wieder



[Bud Light]

Jo mach nur 2 rein un heb die spannung auf 2,15 volt vom ram an un stell timings auf 5-5-5-15 dann neustarten...wenn der postscreen vorbei is, machste rechner aus un machst die restlichen 2 riegel dazu un dann starteste wieder

Hab ich gemacht, aber nachdem alle 4 wieder drin sind, kommt wieder kein Postcode.



[Bud Light]

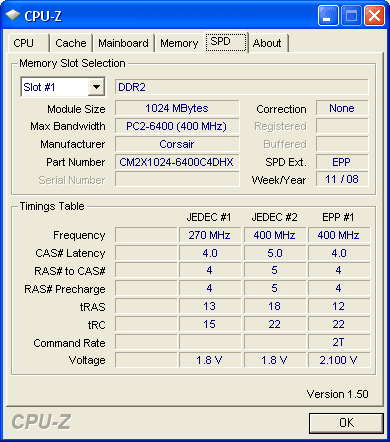

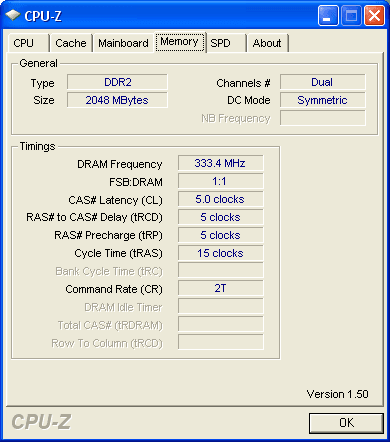

Ich hab mal unter zcpu ein paar Screenshots gemacht, vielleicht kann man Anhand daran eine falsche Einstellung erkennen?

Was mir im Bios aufgefallen ist, dass unter DRAM Frequency folgende Einstellungen möglich sind, stimmt dies so?
667
833
1000
1111
1333

Was sollte da ausgewählt werden?

Hier ist der Link zu den RAMs



[bAssI]

hmmm also dein Ram läuft scho untertaktet und dennoch gehts nicht...ich würd sagen probier 2*2gb aus



[Bud Light]

hmmm also dein Ram läuft scho untertaktet und dennoch gehts nicht...ich würd sagen probier 2*2gb aus

Irgendwie läuft es anscheinend mit nur 2 Riegel auch nicht wirklich richtig, da manchmal bei einschalten auch kein Postcode kommt, bei allen 4 kam noch nie ein Postcode.

Ich hab nicht so viel Ahnung vom Bios, wie und wo stell ich denn den richtigen Takt ein?



[bAssI]

Unter "Jumper Free Setup" heißt das glaube. Da stellste spannung, fsb usw alles ein. Unter Northbridge bla kannste ramtimings einstellen.
Werd morgen ma bilder machen und hochladen.



[Bud Light]

Ja, dass wäre super, da ich wirklich Hilfe bräuchte
Vielleicht hab ich ja grundsätzlich was falsch eingestellt im Bios



[bAssI]

Tjo wenn du ne digicam hast, kannste ja ma fotos von deinen einstellungen machen.
