[Sammelthread] Asus P5Q / P5Q Pro / P5Q-E (Intel P45) [6]

Links zum ERSTEN, ZWEITEN, DRITTEN, VIERTEN und zum FÜNFTEN Thread.

Vielen Dank an thorsar der die ersten 4 Threads bisher so hervorragend geführt hat! Danke auch an obarok_9, welcher die Idee für diesen Thread geliefert hat.

Hier nun Teil 6 der P5Q Saga. Wie immer mit viel ERFAHRUNGSAUSTAUSCH!

Ihr vermisst etwas auf der 1. Seite? Dann sendet mir euren Vorschlag einfach per PN.


ihv
Inhaltsverzeichnis:

1. Allgemein
2. Nützliches
3. Downloads

No1.1
1.1 Layout

Quelle der Bilder ist die ASUS Homepage




Link zu ASUS

Preisvergleich





Link zu ASUS

Preisvergleich





Link zu ASUS

Preisvergleich


No1.2
1.2 Technisch Daten



Alle Verbesserungen/Verschlechterungen sind rot markiert.
P5Q
  • P45/ICH10R
  • 12x USB 2.0
  • 2x Firewire
  • Gb LAN
  • 6x SATA II
  • RAID 0/1/5/10 (ICH10R)
  • 2x SATA II (Sil5723)
  • 7.1 Audio (ALC1200)
  • 1x PCIe x16 2.0
  • 2x PCIe x1
  • 3x PCI
  • unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
  • unterstützt FSB bis 400MHz (1600MHz)

P5Q Pro

  • [*]P45/ICH10R
    [*]12x USB 2.0
    [*]2x Firewire
    [*]Gb LAN
    [*]6x SATA II
    [*]RAID 0/1/5/10 (ICH10R)
    [*]2x SATA II (Sil5723)
    [*]7.1 Audio (ALC1200)
    [*]1x PCIe x16 2.0
    [*]1x PCIe x16 2.0 (elektrisch nur x8)
    [*]3x PCIe x1
    [*]2x PCI
    [*]unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
    [*]unterstützt FSB bis 400MHz (1600MHz)
    [*]unterstützt CrossFireX
    [*]eSATA durch mitgelieferte Backplane Durchgeschliffen


P5Q E

  • [*]P45/ICH10R
    [*]12x USB 2.0
    [*]2x Firewire
    [*]2x Gb LAN (88E8056/88E8001)
    [*]6x SATA II
    [*]RAID 0/1/5/10 (ICH10R)
    [*]2x SATA II (Sil5723)
    [*]eSATA + IDE (88SE6121)
    [*]7.1 Audio (ADI 2000B)
    [*]1x PCIe x16 2.0
    [*]1x PCIe x16 2.0 (elektrisch nur x8)
    [*]1x PCIe x16 (elektrisch nur x4)
    [*]2x PCIe x1
    [*]2x PCI
    [*]unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
    [*]unterstützt FSB bis 400MHz (1600MHz)
    [*]unterstützt CrossFireX


No1.3
1.3 BIOS


No2.1
2.1 Unterschiede der Boards

Kühlung: Der 1. Unterschied besteht in der Kühlung. Während das P5Q noch eine ziemlich kleine Kühlung hat kommt das P5Q Pro hingegen schon mit einem größeren Northbridgekühler daher. Allerdings fehlt dem Pro dafür ein Spannungswandlerkühler. Das P5Q-E hat nochmals eine verbesserte Northbridgekühlung und es werden auch beide Spannungswandler gekühlt.

Slots: Während das P5Q nur einen PCIe Slot hat, hat das Pro 2. Das E hat sogar 3 PCIe Slots und so ermöglichen beide Board CrossfireX. Zu den anderen Slots siehe oben den Vergleich.

Anschlüsse: Das P5Q und das P5Q Pro besitzen genau die gleichen Anschlüsse. Hier ist lediglich das E besser. Es besitzt noch e-SATA und 2xGB-LAN. Für die weiteren Vorteile siehe Überblick.

Audio: Auch hier Unterscheiden sich die beiden kleinen (P5Q, P5Q Pro) nicht. Beide besitzen einen Realtek onboard Chip. Beim P5Q-E ist der marginal bessere ADI Chip verbaut.

OC-Verhalten: Alle Boards eignen sich gut um OC zu betreiben. Natürlich ist auch hier das P5Q-E das beste. Doch auch das Pro und das P5Q bieten gute OC-Einstellungen und haben auch gute Eigenschaften. Wobei das P5Q leider auf Einstellungen wie GTL's verzichten muss.


No2.2
2.2 FAQ

Prime 95 und Übertakten

Wenn Large FFT einen Fehler bringt ---> NB/RAM/VTT
Wenn Small FFT einen Fehler bringt ---> VCore/GTL/VTT

Zuerst mit Small die "gewünschte" Taktzahl ausloten. Läuft Small stabil versucht man nun auch in Large sein FSB stabil zu bekommen.
Laufen beide Runs stabil, kann man einen Custom run machen um endgültig zu testen.

OC Tutorial
Prime 95 FAQ
GTL Guide

Hinweis zur Lüftersteuerung

3-Pin CPU-Lüfter können nicht geregelt werden.

Umstellung von IDE auf AHCI nach der Windows Installation

Anleitung

Stromversorgung

Stromversorgung 4 oder 8 Pol (thx crackie81)
Der ASUS Sopport sagte zu mir das ASUS wärmstens empfiehlt ab einem Dualcore den 2. 12V Stromstecker einzustecken, da es sonst zu Instabilitäten kommen KANN.
Also einfach die schwarze Blende aus dem zweiten Slot nehmen, und den 2. 4Pin Stecker rein, oder einfach gleich den 8 Pin Stecker.

MAC OSX auf dem P5Q

Die P5Q-Reihe bietet einen enormen Vorteil. Man kann auf den Boards MAC OSX installieren.
Eine Anleitung dazu gibt es hier: SNOW LEOPARD RETAIL 10.6.2 ON P5Q SERIES

Vista Installation mit mehr als 2 GB Ram (thx Murmel44)

Wer mehr als 2GB RAM sein eigen nennt, der sollte Vista nur mit 2GB installieren und danach den Rest wieder einsetzen. Beugt Problemen während der Installation vor, wenn man eine Vista Version ohne integriertes SP1 hat.

Übervolten

Alle Biosversionen unter 1406 übervolten zum Teil hinsichtlich der Motherboardspannungen stark auf "Auto" bzw. der niedrigsten Einstellung außer bei "SB Voltage" und "PCIE SATA Voltage". Dieses Phänomen ist in den neuen Biosversionen (>1406) aber behoben und es wird lediglich der Arbeitsspeicher noch leicht übervoltet.
Folgende Links veranschaulichen diesen Umstand: Overvolting beim P5Q [1] und Overvolting beim P5Q [2].
Wer ein neues Bios hat braucht sich also keine Sorgen zu machen.

Maximalspannungen für 24/7

Ich übernehme keinerlei Haftung bei Schaden dies sind meine persönlichen Grenzwerte!
  • VCore ("CPU Voltage") - VID+15% (Kerntemperaturen sollten dabei aber immer 20°C unter TJ Max liegen)
  • VPLL ("CPU PLL Voltage") - 1,56V
  • VTT ("FSB Termination Voltage") - 45nm: 1,3V 65nm: 1,35V
  • VNB ("NB Voltage") - 1,32V, mit aktiver Kühlung 1,4V


No2.3
2.3 Reviews

Als erstes der Chipsatz P45 bei Au-Ja
P5Q Pro bei Inside HW
Vergleich
P5Q and P5Q3 Deluxe bei The Tec Report
Die pQ5 "Familie" beim Hardware Mag in deutsch


No2.4
2.4 Kompatibilitätsliste

Wir beziehen uns aufs P5Q-E, denn da ist am wenigsten Platz - ergo was darauf passt, passt auch auf die anderen "kleineren" Boards.

Lukü:
ScyThe Orochi --> Musste an der Halterung etwas weg feilen das die schwarzen Klötzchen unter ihm Platz hatten.
Alpenföhn Groß Clockner --> nur horizontal.
Der Alpenföhn Brocken
Arctic Freezer 7 Pro --> Beim E nur blasend Richtung Netzteil ohne Bearbeitung.
Cooler-Master Hyper TX 2
Coolermaster GeminII
Noctua NH U12P
OCZ Vendetta
OCZ Vendetta 2
Scythe Ninja Ninja Plus Rev. B
Scythe Ninja Cu
Scythe Mugen
Scythe Mugen 2
Scythe Andy Samurai Master --> nur in eine Richtung
Scythe Mine Scythe Mine Rev. B
Scythe Samurai Z
Scythe Kama Cross
Thermalright Ultra 120 Extreme aufs E
Thermalright IFX-14
Thermaltake Big Typ 120 --> wichtig hier, das die original Back-Plate nur bedingt passt. Drückt auf die Lötstellen und durch die Stärke bekommen die Schrauben Kontakt mit dem Gehäuse. Deswegen habe ich das Scythel Retention Kit gekauft und vom dem die Back-Plate gemommen und passt perfekt und die Kupferplatte, die da auch dabei ist, gibt gleich noch den Kühlkick. Unübertaktet im Idle 32°C und unter Last 37°C mit Realtemp und mit ASUS Probe 24°C und 30°C THX an Murmel44
Thermaltake Sonic Tower
Zalman CNPS7700CU --> passt bedingt aufs -E (Klick)
Zerotherm NV-120
Xigmatek S1284
Xigmatek HDT-S1283
Ram:
Apogee GT DDR2 1066 4GB kit
A-DATA DIMM 2x2GB DDR2-800 Kit (Vitesta Extreme Edition)
A-DATA Vitesta Extreme Edition DIMM Kit 2GB PC2-6400U CL4-4-4-12 (DDR2-800) (ADQVD1A16K2)
Crucial Ballistix Tracer RED 4GB PC2-6400C4
Crucial Ballistix DDR2 800 und 1066
Corsair Dominator PC8000
Corsair XMS2 DIMM Kit 4GB CL5
Extrememory XLR8 DDR2-800 2x 2 GB
G.Skill 4GB PC2-8000U
G-Skill Dimm Kit 4GB-8000U CL5-5-5-15 (F2-8000CL5D-4GBPQ)
GeIL Black Dragon EVO ONE DIMM Kit 4GB PC2-8500U CL5-5-5-15 (DDR2-1066) (GE24GB1066C5DC)
Kingston HyperX (PC2-8500) KHX8500D2K2/1GN 1066MHz
Kingston HyperX (KHX8500D2K2/4G) laufen mit 1066MHz und 2,2V
MDT DIMM Kit 1GB PC2-6400U CL5 (DDR2-800) (M1GB-800K)
Mushkin PC8000 5-5-5-15
OCZ Platinum XTC 1066Mhz CL5 (2x 2GB) laufen auf dem -E (>800Mhz CL5)
OCZ SLI-Ready PC-6400 DDR2-800
OCZ Titanium 2 x 2GB CL4
OCZ Reaper HPC EB Kit CL4-3-3-15 (2GB PC2-6400)
OCZ Reaper HPC Edition DIMM Kit 4GB PC2-6400U CL4-4-4-15
OCZ DDR2 PC2-8500 Reaper HPC Edition @ 5-5-5-15-4-60-6-4
1 GB Qimonda DRR2-800
Transcend (800mhz) Part Number:JM800QLJ-1G 4X1 GB

No2.5
2.5 BIOS Einstellungen

DRAM Static Read Control:
  • Eine Art "Autotuner" welcher versucht, das geringste (beste) Performance Level für den Speichercontroller einzustellen. Dadurch wird die Performance des Rams gesteigert (+Read, +Copy und + Latency). Das Performance Level kann dadurch aber auch zu straff eingestellt werden und es kann zu Instabilitäten kommen. Daher wird empfohlen das Performance Level Manuell per AI Transaction Booster einzustellen.
    --> Empfohlene Einstellung: [Disabled]

DRAM Read Training:
  • Soll anhand des Verhaltens des Rams die Performance Verbessern. Das klappt aber nicht wirklich. Es ist gerade einmal ein Performancegewinn von 0,5% beim +Read zu verzeichnen. Daher kann man es auch getrost deaktivieren, weil es bei vielen nur zu Problemen führt.
    --> Empfohlene Einstellung: [Disabled]

MEM. OC Charger:
  • Diese Einstellung verbessert das OC Potential von Speicher. Dies geschieht durch eine Veränderung des Signals. Dadurch wird die Stabilität erhöht, ohne die DRAM-Spannung erhöhen zu müssen. Hat keine Auswirkungen auf die Performance.
    --> Empfohlene Einstellung: [Enabled]

AI Clock Twister
  • Hier gibt es folgende Einstellungen: Lighter-Light-Moderate-Strong-Stronger. Wobei Lighter=Kompatibilität und Stronger=Performance. Diese Einstellung spricht den Speicher dementsprechend "leicht" oder "stark" an. Ein besseres Clock Twister Level kann oft durch Erhöhung der VNB und der VDimm Spannung erreicht werden.
    Hier heißt es testen, testen, testen... am besten mit Goldmemory, Memtest oder Prime 95 Blend
    --> Empfohlene Einstellung: Je "Stronger" man es einstellen kann, desto besser.

AI Transaction Booster
  • Hier kann man direkt das Performance Level des Speichercontrollers einstellen. Dadurch wird die Performance der Rams gesteigert (+Read, +Copy und +Latency). Man erzielt den gleichen Effekt wie mit DRAM Static Read Control. Kann aber alles Manuell einstellen. Bei hoherem FSB läuft auch nur ein höheres PL stabil. Trotzdem ist ein hoher FSB dem PL vorzuziehen, da mit dem FSB mehr Performance herausgeholt wird (FSB500+PL10>FSB333+PL6). Je nach PL muss die VNB erhöht/gesenkt werden. Ebenfalls mit Goldmemory, Memtest oder Prime 95 Blend testen.
    * Tool zum errechnen des theoretisch möglichen PL's: *KLICK*
    --> Empfohlene Einstellung: [Manuell] Je kleiner der Wert, desto besser.

FSB Strap to Northbridge (thx Dionysos808)
  • Als Strap bezeichnet man den internen Teiler der NB bzw. den Takt, mit dem diese arbeitet.
    * Der (interne) NB-Takt ist direkt an den FSB gebunden, somit steigt dieser zwingend mit einer Erhöhung des FSBs an.
    * Durch bestimmte Grenzen der NB ist es notwendig, diese ab einem bestimmten FSB zu entschärfen/herunterzutakten, um den FSB weiter zu erhöhen.
    * Die ist ähnlich dem Multiplikator der CPU. Erreicht die CPU eine Wall senkt man den Multi, um den FSB weiter erhöhen zu können.
    * Je niedriger der Strap, umso höher ist der internee NB-Takt! Dis verbessert die Timings und auch den Durchsatz, wenn auch lange nicht so sehr wie ein höherer FSB.
    * Abschließend wird der NB-Takt auch vom Wert des Quotienten default/aktuellen Multiplikator beeinflusst.
    * Bei falschem Strap kommt es oft zu Ramfehler --> größeren Strap.
    * Bei FSB Werten über 400MHz empfiehlt es sich trotzdem immer Strap 333 beizubehalten, weil 400 1. zu langsam ist und 2. bei den meisten garnicht erst bootet.
    * Umso niedriger der Strap, destso mehr Vnb wird benötigt.
    * Erhöht man den FSB kommt es zum sogenannten AN-AUS-AN Bug mehr dazu hier: *KLICK*. Leider kann man diesen Bug auf der P5Q Reihe NICHT besetigen (Außer man lässt den Strom an)

    Der Strap beeinflusst außerdem die verfügbaren Ramteiler.
    im 266er Strap 4:5/ 2:3 / 1:2
    im 333er Strap 1:1 / 5:6 / 5:8 / 1:2
    im 400er Strap 1:1 / 3:4 / 1:2
    --> Empfohlene Einstellung: [Manuell] Für die maximale Performance so niedrig wie es ohne Fehler geht (Aber min. den Standard Strap der CPU). Für Stabilität die Einstellung, welche dem FSB am nächsten kommt.

Loadline Calibration
  • Loadline Calibration verringert den sogenannten VDrop Er ist dafür verantwortlich, dass der VCore zwischen Last und Idle schwankt. Das ist aber von Intel so gewollt und auch gut so (siehe: *KLICK* und *KLICK*) Jedoch braucht man durch diese Schwankungen manchmal mehr VCore um eine CPU auf einer bestimmten Taktrate stabil zu betreiben. Daher eignet sich manchmal auch Enabled (wenn man die CPU anders nicht stabil bekommt). Das ist aber nicht gerade CPU schonend, weil der Vcore dann sehr hohe und schädliche Spannungsspitzen erreichen kann (werden nicht von CPUZ ausgelesen).
    --> Empfohlene Einstellung: [Disabledl]

CPU Spread Spectrum
  • Bei eingeschaltetem Spread Spektrum arbeitet die CPU nicht stur auf xxxx MHz sonders schwankt. Führt zu Instabilitäten
    --> Empfohlene Einstellung: [Disabledl]

PCIE Spread Spectrum
  • Bei eingeschaltetem Spread Spektrum arbeitet der PCIE-Bus nicht stur auf 100 MHz sonders schwankt. Führt zu Instabilitäten
    --> Empfohlene Einstellung: [Disabledl]

CPU Margin Enhancement
  • Diese Einstellung betrifft eigentlich nur Quad Core CPU's (Q6xxx, 8xxx 9xxx). Diese Einstellung hat aber nichts mit der Performance zu tun. Wenn mit dieser Einstellung Probleme auftreten einfach mal eine andere probieren.
    --> Empfohlene Einstellung: [Optimized] bei Dual Cores, [Performance Mode] bei Quad Cores.

C1E Support
  • Diese Einstellung ist ein Art Speedstep jedoch gibt es nur 2 Stufen:
    1. 0% Load --> kleinster Multi
    2. >3% Load --> eingestellter/größter Multi
    Es wird bei fest eingestelltem VCore NUR der Multi auf den kleinstmöglichen Wert gestellt. Damit spart man Strom und schont die CPU. Da es eine Stufenlose Regulierung ist, hat man bei Spielen/Anwendungen trotzdem immer volle Power und schont trotz OC seine CPU etwas.
    --> Empfohlene Einstellung: [Enabled]

Execute Disable Bit
  • Execute Disable Bit ist eine Art Hardware Anti-Virus. Welcher verhindert, dass manche Viren/Würmer (welche sogenannte "Buffer overflow"-Attacken anwenden) ausgeführt werden. Muss unter XP aber erst im Betriebssystem aktiviert werden, um es nutzen zu können. Verändert nichts an der Performance.
    --> Empfohlene Einstellung: [Enabled]

CPU TM Function
  • Wieder eine Art Sicherheitseinstellung. Wenn der Prozessor zu heiß wird, werden Takte ausgelassen (das sogenannte Throtteln) um ihn wieder zu kühlen. Dadurch ist der Prozessor natürlich langsamer, aber da diese Funktion eh nur bei hohen Temperaturen einsetzt (ab ca. 80°C), sollte man sie lieber aktiviert lassen, da sie einfach für mehr Sicherheit sorgt, wenn der Prozessor doch mal zu heiß wird.
    --> Empfohlene Einstellung: [Enabled]

Intel Virtualization Tech
  • Es handelt sich hier bei um eine hardwareseitige Implementierung einer Secure Virtual Machine (z.B. Virtual-PC, VmWare, VirtualBox,...). Wem das nichts sagt, der braucht es eh nicht und sollte es unbedingt deaktivieren, weil Rootkits(Vieren) diese Funktion manchmal ausnutzen. Wer mehr über Secure Virtual Machines wissen will, sollte hier gucken *KLICK*
    --> Empfohlene Einstellung: [Disabled] !Wird z.B. für Virtual-PC benötigt!


No2.6
2.6 BIOS Templates


  • Leeres Template:
Code:
[B].:AI Tweaker:.[/B]

AI Overclock Tuner [Manual]
CPU Ratio Setting [Auto]
FSB Frequency [Auto]
PCI-E Frequency [Auto]
FSB Strap to North Bridge [Auto]
DRAM Frequency [Auto]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

DRAM Timing Control [Auto]
 1st Information : X-X-X-XX-X-XX-X-X
   CAS# Latency [Auto]
   DRAM RAS# to CAS# Delay [Auto]
   DRAM RAS# Precharge [Auto]
   DRAM RAS# Activate to Precharge [Auto]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

DRAM Static Read Control [Auto]
DRAM Read Training [Auto]
MEM. OC Charger [Auto]
AI Clock Twister [Auto]
AI Transaction Booster [Auto]
 Common Performance Level []
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [Auto]
CPU GTL Voltage Reference (0/2) [Auto]
CPU GTL Voltage Reference (1/3) [Auto]
CPU PLL Voltage [Auto]
FSB Termination Voltage [Auto]
DRAM Voltage [Auto]
NB Voltage [Auto]
NB GTL Reference [Auto]
SBridge Voltage [Auto]
PCIE SATA Voltage [Auto]
************************
Load Line Calibration [Auto]
CPU Spread Spectrum [Auto]
PCIE Spread Spectrum [Auto]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Auto]


[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
Intel (R)  Virtualization Tech [Enabled]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R)  SpeedStep (TM)  Tech [Enabled]
Intel (R)  C-STATE Tech [Enabled]


LEGENDE:
* = siehe Beschreibung 2.5 Einstellungen.
ROT = sollte/muss verändert werden
ORANGE = kann verändert werden


  • Standard Template:
Code:
[B].:AI Tweaker:.[/B]

AI Overclock Tuner [Auto]
CPU Ratio Setting [Auto]
FSB Frequency [Auto]
PCI-E Frequency [Auto]
FSB Strap to North Bridge [Auto]
[COLOR=RED]DRAM Frequency [DDR2 - xxxx] <-- ggf. Ramfrequenz einstellen (z.B. bei DDR 1066er RAM)[/COLOR]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

[COLOR=RED]DRAM Timing Control [Manual] <-- auf Manuell stellen um die Ramtimings nach Herstellerangaben einzustellen[/COLOR]
 1st Information : X-X-X-XX-X-XX-X-X
   [COLOR=RED]CAS# Latency [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# to CAS# Delay [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Precharge [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Activate to Precharge [] <-- siehe Herstellerangaben des Rams[/COLOR]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

[COLOR=RED]DRAM Static Read Control [Disabled] *[/COLOR]
[COLOR=RED]DRAM Read Training [Disabled] *[/COLOR]
[COLOR=RED]MEM. OC Charger [Enabled] *[/COLOR]
[COLOR=ORANGE]AI Clock Twister [] *[/COLOR]
[COLOR=RED]AI Transaction Booster [Manual] *[/COLOR]
 [COLOR=RED]Common Performance Level [] *[/COLOR]
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [Auto]
CPU GTL Voltage Reference (0/2) [Auto]
CPU GTL Voltage Reference (1/3) [Auto]
CPU PLL Voltage [Auto]
FSB Termination Voltage [Auto]
[COLOR=RED]DRAM Voltage [] <-- Herstellerangabe - 0,08[/COLOR]
NB Voltage [Auto]
NB GTL Reference [Auto]
SBridge Voltage [Auto]
PCIE SATA Voltage [Auto]
************************
[COLOR=RED]Load Line Calibration [Disabled] *[/COLOR]
[COLOR=RED]CPU Spread Spectrum [Disabled] *[/COLOR]
[COLOR=RED]PCIE Spread Spectrum [Disabled] *[/COLOR]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Optimized]


[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
[COLOR=RED]Intel (R)  Virtualization Tech [Enabled] *[/COLOR]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R)  SpeedStep (TM)  Tech [Enabled]
Intel (R)  C-STATE Tech [Enabled]


  • Overclocking Template:
Code:
[B].:AI Tweaker:.[/B]

[COLOR=RED]AI Overclock Tuner [Manual] <-- um FSB einstellen zu können[/COLOR]
[COLOR=ORANGE]CPU Ratio Setting [] <-- eventuell Multi senken, damit ein höherer FSB erreicht werden kann[/COLOR]
[COLOR=RED]FSB Frequency [] <-- FSB hier einstellen[/COLOR]
[COLOR=RED]PCI-E Frequency [100][/COLOR]
[COLOR=RED]FSB Strap to North Bridge [] *[/COLOR]
[COLOR=RED]DRAM Frequency [DDR2 - xxxx] <-- Ramfrequenz einstellen[/COLOR]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

[COLOR=RED]DRAM Timing Control [Manual] <-- auf Manuell stellen um die Ramtimings nach Herstellerangaben einzustellen[/COLOR]
 1st Information : X-X-X-XX-X-XX-X-X
   [COLOR=RED]CAS# Latency [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# to CAS# Delay [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Precharge [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Activate to Precharge [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

[COLOR=RED]DRAM Static Read Control [Disabled] *[/COLOR]
[COLOR=RED]DRAM Read Training [Disabled] *[/COLOR]
[COLOR=RED]MEM. OC Charger [Enabled] *[/COLOR]
[COLOR=RED]AI Clock Twister [] *[/COLOR]
[COLOR=RED]AI Transaction Booster [Manual] *[/COLOR]
 [COLOR=RED]Common Performance Level [] *[/COLOR]
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
[COLOR=RED]CPU Voltage [] <-- VID (per CoreTemp auslesen) oder benötigten Vcore einstellen[/COLOR]
[COLOR=ORANGE]CPU GTL Voltage Reference (0/2) [] <-- Kann eingestellt werden um den Vcore zu senken Anleitung: http://www.hardwareluxx.de/community/showthread.php?t=533571[/COLOR]
[COLOR=ORANGE]CPU GTL Voltage Reference (1/3) [] <-- siehe ^[/COLOR]
[COLOR=RED]CPU PLL Voltage [] <-- Für Bios <13xx auf >=1.52 stellen, weil das Board auf dem kleinsten Wert overvoltet! Für Bios >13xx overvoltet das Board nicht mehr auf dem kleinsten Wert --> >=1.50 !NIE höher als 1.56! muss nur selten/bei hohem OC erhöht werden[/COLOR]
[COLOR=RED]FSB Termination Voltage [] <-- overvoltet siehe PLL, muss an FSB und CPU OC angepasst werden, beinflusst die GTL's[/COLOR]
[COLOR=RED]DRAM Voltage [] <-- Herstellerangabe - 0,08[/COLOR]
[COLOR=RED]NB Voltage [] <-- overvoltet siehe PLL, muss an FSB und PL angepasst werden[/COLOR]
[COLOR=ORANGE]NB GTL Reference []  <-- Kann eingestellt werden um Vnb zu senken / mehr Stabilität zu erreichen Anleitung: http://www.hardwareluxx.de/community/showthread.php?t=533571[/COLOR]
[COLOR=RED]SBridge Voltage [1.10] <-- kleinsten Wert einstellen (1.10) muss nicht erhöht werden[/COLOR]
[COLOR=RED]PCIE SATA Voltage [1.50] <-- kleinsten Wert einstellen (1.50) muss nicht erhöht werden[/COLOR]
************************
[COLOR=RED]Load Line Calibration [Disabled] *[/COLOR]
[COLOR=RED]CPU Spread Spectrum [Disabled] *[/COLOR]
[COLOR=RED]PCIE Spread Spectrum [Disabled] *[/COLOR]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
[COLOR=ORANGE]CPU Margin Enhancement [Optimized] *[/COLOR]


[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
[COLOR=RED]Intel (R)  Virtualization Tech [Enabled] *[/COLOR]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]



No3.1
3.1 BIOS

Flashen auf eigene Gefahr!

P5Q:
  • 1406
    1. Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
    2. Enhance the compatibility of certain memory.
  • 1501
    1. Fixed Fan speed decreases after waking from S3 sleep mode.
    2. Enhance the compatibility with kingston KVR800D2N6/2G DDR2 800MHz 2G memory.
  • 1611
    1. Fix chassis fan mode can't be saved after resume from S3.
  • 2002
    Update Express Gate to v1.4.4.1
  • 2102
    Update Express Gate to v1.4.6.2

P5Q Pro:
  • 1406
    1. Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
    2. Enhance the compatibility of certain memory.
  • 1501
    1. Fixed Fan speed decreases after waking from S3 sleep mode.
    2. Enhance the compatibility with kingston KVR800D2N6/2G DDR2 800MHz 2G memory.
  • 1611
    1. Fix chassis fan mode can't be saved after resume from S3.
    2. Fix display priority is not correct when plugs two PCIE VGA cards.
  • 1613
    Fixed if plug 8G memory and set "Memory Remap" as disable in BIOS, it cannot enter 64bit OS.
  • 2002
    Update Express Gate to v1.4.4.1
  • 2102
    update Express Gate to v1.4.6.2

P5Q-E:
  • 1406
    Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
  • 1703
    1. Fix chassis fan mode can't be saved after resume from S3.
    2. Fix display priority is not correct when plugs two PCIE VGA cards.
    3. Enhance the compatibility with certain memory.
  • 1901
    Fix the compatible problem with Promise SuperTrak EX8350 RAID card.
  • 2001
    Fix system may get unstable under the "power saving mode" of EPU. It only happens to certain CPUs.
  • 2101
    Update ExpressGate to V1.4.6.2


No3.2
3.2 Mod-BIOS

Ein User namens Ket veröffentlicht seit längerem im xtremesystems.org Forum gemoddete BIOS'e.
Vorteile:
  • höherer FSB erreichbar
  • besseres CPU OC
  • bessere Speicherkompatibilität
  • bessere CPU Unterstützung
  • bessere Stabilität
  • funktionierende Pull-ins
  • bessere Spannungsregulierung



No3.3
3.3 BIOS downgrade

Da sich das downgraden des BIOS oft als schwierig gestaltet, da die neuen ASUS Tools kein downgrade zulassen hier 3 Möglichkeiten trotzdem downzugraden.


  • ASUS Update Tool
    Muss Version 6.10.02 sein. Diese gibt es hier: RapidShare: 1-CLICK Web hosting - Easy Filehosting
    1. Nun geht man auf Options-->Next-->Häkchen bei >BIOS Downgradable setzen
    2. Wieder Next-->Update BIOS from a file-->Next Datei auswählen und los gehts

  • AFUDOS
    Muss Version 2.11 sein. Diese gibt es hier: RapidShare: 1-CLICK Web hosting - Easy Filehosting
    1. Nun macht man sich eine bootfähige Diskette, CD oder einen bootfähigen USB-Stick(Anleitung HIER).
    2. AFUDOS und BIOS File aufs Medium kopieren.
    3. Im BIOS Diskette bzw. CD bzw. USB als erstes Bootdevice setzen.
    4. Davon starten
    5. AFUDOS.EXE /iXXXXXX.ROM /PBNC /N
    **XXXXXX = BIOS Datei Name**



thorsar's Fazit:

Also beim Pro sollte man sicherlich noch etwas an der Kühlung der NB unternehmen.
Mit 44° an der NB und 45° an den ungekühlten Phasen bei 21,2° Raumtemp ist sicherlich noch etwas Optimierungspotential vorhanden, durch z.B. viel höhere Lamellen Richtung ext Anschlüsse.

Ansonsten ich sage nur so viel MSI Neo2 FR nach vielem hin und her meinen E8400 @ 4GHZ mit 1,224 Volt.
Im ASUS alles auf Auto CPU rein 4 GHZ und Prime Stabele.

Zuletzt bearbeitet:
Vielleicht ist beim flashen was schiefgelaufen... mich wunderts nur dass noch jemand das gleiche Problem hat(te).

Bis 440MHz wars stabil mit 1.10/1.10, bei 425MHz mit 1.10/1.12 wars dann instabil (reproduzierbar, auch bei anderen vNB).

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
kurze frage, wie hoch kann man mit den einzelnen spannungen jeweils gehen? was ist noch im "normalen" Rahmen?

Startpost lesen ist doch wohl nicht zuviel verlangt? :wink:

Maximalspannungen für 24/7

Ich übernehme keinerlei Haftung bei Schaden dies sind meine persönlichen Grenzwerte!

* VCore ("CPU Voltage") - VID+15% (Kerntemperaturen sollten dabei aber immer 20°C unter TJ Max liegen)
* VPLL ("CPU PLL Voltage") - 1,56V
* VTT ("FSB Termination Voltage") - 45nm: 1,3V 65nm: 1,35V
* VNB ("NB Voltage") - 1,32V, mit aktiver Kühlung 1,4V

So ich bins wieder aber jetzt geht es um mein Core 2 Duo E7400 mit einem Multi von 10,5 und daher brauche ich sehr wenig Spannungen da niedrigen FSB und auch weils ein Dual ist.
Mit dem habe ich schon 530Mhz FSB erreicht aber ich will Settingd für einen guten 24/7 Betieb haben.

Also hier erst mal mein Tempelate was auch stabil ist.

AI Overclock Tuner [Manual]
CPU Ratio Setting [10,5]
FSB Frequency [343]
PCI-E Frequency [100]
FSB Strap to North Bridge [333]die CPU hat normal 266
DRAM Frequency [824]

DRAM Timing Control [Manual]
CAS# Latency [5]
DRAM RAS# to CAS# Delay [5]
DRAM RAS# Precharge [5]
DRAM RAS# Activate to Precharge [15]
RAS# to RAS# Delay [Auto]
Row Refresh Cycle Time [Auto]
Write Recovery Time [Auto]
Read to Precharge Time [Auto]

READ to WRITE Delay (S/D) [Auto]
Write to Read Delay (S) [Auto]
WRITE to READ Delay (D) [Auto]
READ to READ Delay (S) [Auto]
READ to READ Delay (D) [Auto]
WRITE to WRITE Delay (S) [Auto]
WRITE to WRITE Delay (D) [Auto]

WRITE to PRE Delay [Auto]
READ to PRE Delay [Auto]
PRE to PRE Delay [Auto]
ALL PRE to ACT Delay [Auto]
ALL PRE to REF Delay [Auto]

DRAM Static Read Control [Disabled]
DRAM Read Training [Disabled]
MEM. OC Charger [Enable]
AI Clock Twister [ligther]
AI Transaction Booster [Manual]
Common Performance Level [13]
Pull-In of CHA PH1 [Disabled]
Pull-In of CHA PH2 [Disabled]
Pull-In of CHA PH3 [Disabled]
Pull-In of CHA PH4 [Disabled]
Pull-In of CHB PH1 [Disabled]
Pull-In of CHB PH2 [Disabled]
Pull-In of CHB PH3 [Disabled]
Pull-In of CHB PH4 [Disabled]

CPU Voltage [1,28125]>VID ist 1,2625V, CPU-Z Idle 1,248V und Last 1,232V, Vdroop ist 0,016V und Vdrop ist im Idle 0,03325V und Last 0,04925V
CPU GTL Voltage Reference [x0,65]
CPU PLL Voltage [1,50]
FSB Termination Voltage [1,16]
DRAM Voltage [1,90]>läuft bei Memtest stabil mit dieser Spannung
NB Voltage [1,16]
SBridge Voltage [1,10]
PCIE SATA Voltage [1,50]
************************
Load Line Calibration [Disabled]
CPU Spread Spectrum [Disabled]
PCIE Spread Spectrum [Disbaled]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Optimized]

Das Board habe ich vorher schon stabil gemacht jetzt teste ich ob die CPU mit der GTL niedriger läuft.
Sie wird mit dieser Spannung unter Last nur 48 49°C Warm und im Idle sind es 36 37°C ist das gut für einen 24/7 Betrieb aber die Temp des IHS liegt auch bei 48°C.
Mit der CPU komme ich auch weit über 4 Ghz aber zum zocken hääte ich gerne meine 3,6Ghz.
Die Hardware idt ja sonst gleich die Speicher halt Apogee GT 1066Mhz 5-5-5-15 1,9V laufen sogar 1100Mhz 5-5-5-15 mit 1,89V
Was würdet ihr mir noch empfehlen welche Spannung ich noch senken kann wie die NB bei einem FSB mit 343Mhz und passt der Strap, denn eigentlich hat der 45nm Prozessor 266.
Also bin auf alles vorbereitet was ich verbessern kann :wink:, Mfg Snapstar
Würde mich über Antworten freuen

Hi snapstar :wink:

Ich würd an deiner Stelle ein easy setup mit FSB400 x 9 = 3,6 Ghz fahren und den RAM 1:1 auf 800Mhz laufen lassen. Das kannst du sicher mit fast gleichen Boardspannungen (etwas mehr vNB und etwas weniger vFSB müssten gehen) fahren und später die RAM-Timings noch anziehen. :coolblue:

Hi snapstar :wink:

Ich würd an deiner Stelle ein easy setup mit FSB400 x 9 = 3,6 Ghz fahren und den RAM 1:1 auf 800Mhz laufen lassen. Das kannst du sicher mit fast gleichen Boardspannungen (etwas mehr vNB und etwas weniger vFSB müssten gehen) fahren und später die RAM-Timings noch anziehen. :coolblue:

Ja stimmt denn mehr FSB mit niedrigen Multi ist besser als ein niedriger FSB und einen hohen Multi.
Die 400Mhz bekomme ich eigentlich mit der selben Spannung hin aber wenn ich denn Speicher hoch ziehe dann will er nicht so richtig.
Der Speicher wurde einzeln auf dem Nforce Board getestet mit dem Dual E7400 und beide machen ohne Probleme mit der Spannung von 1,89V 1100Mhz mit und Latenzen 5-5-5-15 es geht zwar mehr aber dafür brauche ich dann 2,1V und das lohnt sich nicht wegen 50Mhz mehr, gleich 0,3V mehr an Spannung.
Ich weis nicht wieso aber bei denn OCZ hatt das Board auch tum gezickt wenn ich denn Takt hoch bringen wollte.
Kann es sein das wenn ich denn Ramtakt anhebe dann auch noch mal die NBV erhöhen muss um eine Stufe.
Ich denke normal müsste es auch so gehen ich habe aber festgestellt das die Timings beim gleichen Takt nicht mit dem Pro Turbo über ein stimmen vieleicht liegt es daran, ich werde mal di Timings die falsch ausgelesen werden mal Manuell einstellen.
Gibt es eigentlich auch Listen von denn Speichern wo alle Timings für ihren vorher gesehenen Takt da gestellt werden, es sind ja 1066Mhz Ram mich würde die Timing dafür interresieren denn dann würde ich alle per Hand einstellen.
Würde mich über eine Antwort freuen und danke für die Info :wink:, Mfg Snapstar

Deswegen würde ich dir raten den RAM gar nicht auf 1100 laufen zu lassen. Das bringt dir in der Praxis nichts an Performance. Bleib beim Teiler 1:1.

Müssten doch mit 800Mhz dann z.B. 4-4-4-12 laufen bei viel weniger vDimm und an der vNB brauchst auch nicht drehen. Müsste in CPU-Z unter SPD abzulesen sein. Dass das P5Q bei vDimm +0,06 bis +0,08 anlegt, ist dir ja bekannt.

Deswegen würde ich dir raten den RAM gar nicht auf 1100 laufen zu lassen. Das bringt dir in der Praxis nichts an Performance. Bleib beim Teiler 1:1.

Müssten doch mit 800Mhz dann z.B. 4-4-4-12 laufen bei viel weniger vDimm und an der vNB brauchst auch nicht drehen. Müsste in CPU-Z unter SPD abzulesen sein. Dass das P5Q bei vDimm +0,06 bis +0,08 anlegt, ist dir ja bekannt.

Jetzt läuft er stabil habe denn Strap 266 genommen da der Dual E7400 auch mit 266 läuft und habe dann denn Ramtakt von 1032Mhz genommen und es läuft stabil bei 3,6Ghz.
Die Speicher sind ja 5-5-5-15 1066Mhz bei 1,9V jetzt laufen sie mit 1032Mhz 5-5-5-15 und 1,90V normal übervoltet das Board ja und könnte 1,88V einstellen da es ja um 0,02V sind wie ich mitbekommen habe.
Hier noch mal das Tempelate was ich verändert habe.

AI Overclock Tuner [Manual]
CPU Ratio Setting [10,5]
FSB Frequency [343]
PCI-E Frequency [100]
FSB Strap to North Bridge [333]die CPU hat normal 266>auf 266Mhz gestellt
DRAM Frequency [824]>auf 1032Mhz gestellt

DRAM Timing Control [Manual]
CAS# Latency [5]
DRAM RAS# to CAS# Delay [5]
DRAM RAS# Precharge [5]
DRAM RAS# Activate to Precharge [15]
RAS# to RAS# Delay [Auto]
Row Refresh Cycle Time [Auto]
Write Recovery Time [Auto]
Read to Precharge Time [Auto]

READ to WRITE Delay (S/D) [Auto]
Write to Read Delay (S) [Auto]
WRITE to READ Delay (D) [Auto]
READ to READ Delay (S) [Auto]
READ to READ Delay (D) [Auto]
WRITE to WRITE Delay (S) [Auto]
WRITE to WRITE Delay (D) [Auto]

WRITE to PRE Delay [Auto]
READ to PRE Delay [Auto]
PRE to PRE Delay [Auto]
ALL PRE to ACT Delay [Auto]
ALL PRE to REF Delay [Auto]

DRAM Static Read Control [Disabled]
DRAM Read Training [Disabled]
MEM. OC Charger [Enable]
AI Clock Twister [ligther]
AI Transaction Booster [Manual]
Common Performance Level [13]
Pull-In of CHA PH1 [Disabled]
Pull-In of CHA PH2 [Disabled]
Pull-In of CHA PH3 [Disabled]
Pull-In of CHA PH4 [Disabled]
Pull-In of CHB PH1 [Disabled]
Pull-In of CHB PH2 [Disabled]
Pull-In of CHB PH3 [Disabled]
Pull-In of CHB PH4 [Disabled]

CPU Voltage [1,28125]>VID ist 1,2625V, CPU-Z Idle 1,248V und Last 1,232V, Vdroop ist 0,016V und Vdrop ist im Idle 0,03325V und Last 0,04925V
CPU GTL Voltage Reference [x0,65]
CPU PLL Voltage [1,50]
FSB Termination Voltage [1,16]
DRAM Voltage [1,90]>läuft bei Memtest stabil mit dieser Spannung
NB Voltage [1,16]
SBridge Voltage [1,10]
PCIE SATA Voltage [1,50]
************************
Load Line Calibration [Disabled]
CPU Spread Spectrum [Disabled]
PCIE Spread Spectrum [Disbaled]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Optimized]

Ansonsten ist alles gleich geblieben und Memtest bringt keine Fehler sowie Linx 6.4.0 mit ALL und 25 Loops ich werde Costum mit small FFTs noch testen aber wenn Linx stabil ist ist zu 99% auch Prime Custom stabil.
Ich werde mich halt noch darum kümmern denn FSB auf 400Mhz an zu heben und denn Multi auf 9.
Ich finde das die GTL wirklich was gebracht hatt denn vorher hatte ich Vcore 1,30000V also 4 Stufen höher und es wahr gerade stabil denn ich hatte nur eine Stufe weniger eingestellt und es kamen Fehler bei small und Linx.
Also habe ich die richtige GTL gefunden zu haben denn 4 Stufen weniger und vorallem Linx läuft es braucht ja meist noch ein bisschen Spannung mehr von der Vcore, NB und VTT.
Was würdest du sonst noch empfehlen auser denn FSB auf 400Mhz an zu heben, z.B. PL niedriger denn PL Rechner habe ich ja und auch denn AI Clock Twister von Ligther höher stellen.
Ist das jetzt für denn Alltag in Ordnung die Temps sind bei Linx auf 53-54°C gestiegen aber das ist normal das Linx fast 10°C höhere Temps ausgibt als Prime small, bei small wahren es um die 45-46°C im Idle 35 und 36°C.
Würde mich noch über Tipps freuen und danke schon mal für die Hilfe :wink:, Mfg Snapstar

Die möglichen RAM-Einstellungen hängen u.a. vom RAM-Takt und strap ab. Mit dem 266er Strap tust du dir keinen Gefallen. :confused:

Mit dem 333er und RAM auf 800Mhz wirst du es vermutlich bis stronger und PL 8 bringen. Musst aber stufenweise ausprobieren. Wenn der Rechner startet, hast du es jeweils schon fast geschafft. Einfach kurz Prime-blend anschmei?en und wenns ein paar Minuten läuft die nächste Stufe bis es nicht mehr startet. Dann wieder hoch. Ich mach immer zuerst PL und dann gleiche Vorgehensweise bei Clock-Twister.:cool:

Warum verzettelst du dich nur dauernd mit deiner RAM-Frequency. Hat im Vergleich zum FSB völlig untergeordnete Bedeutung. MAchs dir doch selbst nicht so schwer...:wall:

Zuletzt bearbeitet:
Die möglichen RAM-Einstellungen hängen u.a. vom RAM-Takt und strap ab. Mit dem 266er Strap tust du dir keinen Gefallen. :confused:

Mit dem 333er und RAM auf 800Mhz wirst du es vermutlich bis stronger und PL 8 bringen. Musst aber stufenweise ausprobieren. Wenn der Rechner startet, hast du es jeweils schon fast geschafft. Einfach kurz Prime-blend anschmei?en und wenns ein paar Minuten läuft die nächste Stufe bis es nicht mehr startet. Dann wieder hoch. Ich mach immer zuerst PL und dann gleiche Vorgehensweise bei Clock-Twister.:cool:

Warum verzettelst du dich nur dauernd mit deiner RAM-Frequency. Hat im Vergleich zum FSB völlig untergeordnete Bedeutung. MAchs dir doch selbst nicht so schwer...:wall:

O.K. habs kapiert das mit dem PL und dem AI Clock Twister ist ein guter Tipp das ich zuerst denn PL und danach denn AI Clock Twister teste.
Also danke schon mal für die hilfe und Infos.
Aber wenns läuft aber ich werde ja 400Mhz FSB nehmen und dann währe der 333Mhz Strap natürlich besser ich habe ihn jetzt erst mal gewählt weil alles stabil ist und selbst der Ram.
Ich werde aber 400Mhz und denn 333Mhz Strap nehmen was meinst du zu denn Temps und der Spannung von der CPU ist das gut für denn Alltag oder doch etwas hoch vieleicht bekomme ich ja 3,8Ghz mit einer guten Spannung hin muss ich erst testen 400Mhz FSB und Multi 9,5 das währe noch besser aber kommt eben auf die Spannung und denn Temps an, ist ja für 24/7 gedacht und da will ich nicht zu viel Vcore und zu hohe Temps haben. 60°C unter Last ist meistens meine Schmerzgrenze kommt ja auf die CPU an aber die hat ja auch einen TJMax. von 100°C als Wolfdale sind 60°C unter Last die grenze für mich im 24/7 Betrieb :wink:, Mfg Snapstar

Zuletzt bearbeitet:
60°C unter Last ist meistens meine Schmerzgrenze kommt ja auf die CPU an aber die hat ja auch einen TJMax. von 100°C als Wolfdale sind 60°C unter Last die grenze für mich im 24/7 Betrieb :wink:, Mfg Snapstar

Würde ich von der erforderlichen Spannung abhängig machen. Auch wenn die Temps o.k. sind, wollte ich nicht ständig über 1,30 vCore fahren, wenn man die Leistung nicht braucht. Musst du selbst abwägen. Gibst auch unterschiedliche Meinungen. 60° werden ja eh nie bei normalen Anwendungen anstehen.

Würde ich von der erforderlichen Spannung abhängig machen. Auch wenn die Temps o.k. sind, wollte ich nicht ständig über 1,30 vCore fahren, wenn man die Leistung nicht braucht. Musst du selbst abwägen. Gibst auch unterschiedliche Meinungen. 60° werden ja eh nie bei normalen Anwendungen anstehen.

O.K. danke für die Info habe jetzt 400Mhz mit dem Multi von 9,0 und er läuft habe nur die NB von 1,16V auf 1,20V gestellt und fertig läuft stabil Custom und Linx und es fühlt sich wirklich schneller an als mit 343Mhz FSB obwohl es der selbe Takt ist 3,6Ghz.
Der Ram läuft jetzt bei 943Mhz und werde noch versuchen die Latenzen etwas zu drücken mal schauen ob ich erfolg habe und das andere wie PL mache ich auch noch wollte erst mal die 400Mhz sicher haben :wink:, Mfg Snapstar

Du machst es dir wirklich selbst schwer. Was bringt es dir den RAM auf 943 laufen zu lassen? Du hast wohl ein Problem damit deinen lieben 1100er RAM mit 800 zu fahren. :heuldoch:

Meine 1066er ADATA brauchen beispielsweise 2,3 vDimm für 5-5-5-15 @1066. Bei 4-4-4-12 @ 800Mhz aber nur 2,0v. Dafür gehts mit weniger vNB höherem PL und Clock-Twister. :banana:

Aber mach ruhig mal, dann wirds dir nicht langweilig... :fresse:

Du machst es dir wirklich selbst schwer. Was bringt es dir den RAM auf 943 laufen zu lassen? Du hast wohl ein Problem damit deinen lieben 1100er RAM mit 800 zu fahren. :heuldoch:

Meine 1066er ADATA brauchen beispielsweise 2,3 vDimm für 5-5-5-15 @1066. Bei 4-4-4-12 @ 800Mhz aber nur 2,0v. Dafür gehts mit weniger vNB höherem PL und Clock-Twister. :banana:

Aber mach ruhig mal, dann wirds dir nicht langweilig... :fresse:

Ich dachte ein höherer Takt ist immer besser als niedrige Latenzen vorallem bei Spielen.
Ich brauche ja nicht viel Spannung beim Ram da macht es ja keinen unterschied.
Vieleicht kann ich die Latenzen ja trozdem so weit drücken das sie wie 800Mhz Speicher laufen oder wenigstens 4-5-4-14 oder so.
Mir wurde immer gesagt ein höherer Takt ist immer denn Latenzen vor zu ziehen aber du meinst auch hauptsächlich die PL und AI Clock Twister bringen die beiden Optionen so viel beim Speicher und gesamt System :wink:, Mfg Snapstar

Lass halt Everst laufen und du siehst den Unterschied. Ich bevorzuge 1:1 als Teiler. Da konnte ich bisher immer mit niedrigsten Werten die beste Performance herausholen.

Der Flaschenhals ist immer der FSB und nie der RAM-Takt. Den kannste vergleichsweise vernachlässigen. Teste es mal aus und du wirst sehen. :rolleyes:

Lass halt Everst laufen und du siehst den Unterschied. Ich bevorzuge 1:1 als Teiler. Da konnte ich bisher immer mit niedrigsten Werten die beste Performance herausholen.

Der Flaschenhals ist immer der FSB und nie der RAM-Takt. Den kannste vergleichsweise vernachlässigen. Teste es mal aus und du wirst sehen. :rolleyes:

O.K. werde mal mit Everest Ultimate denn Benchmark testen wie sich das Sys verhält mit verschiedenen Setings.
Super PI profitiert davon ja auch stark habe ich gehört vorallem FSB und Ram kann das sein und wie kann ich bei Super PI mehrere Instanzen anlegen habe es vergessen wie es noch mal ging also ich meine das jede Verknüpfung einen Kern berrechnet jetzt währen es 2 wegen Dual Core aber mit dem I5 währen es wieder 4.
Ich glaube einfach 4 Verknüpfungen zu machen mit verschiedenen Namen natürlich weis aber nicht was ich da vergessen habe das es wieder so läuft vieleicht weis einer wie das noch mal ging :wink:, Mfg Snapstar

Stimmt hast recht nur der unterschied vom FSB 343Mhz und jetzt 400Mhz bloss anderer Multi und bei 400Mhz läuft der Speicher sogar mit fast 100Mhz weniger Takt aber der Benchmark bestättigt es das die 400Mhz FSB mit weniger Ram Takt schneller ist bei 3,6Ghz.
Habe denn Test extra mehrmals laufen lassen da immer andere Ergebnisse raus kommen aber nur ein bisschen wie bei 3D Mark da gibt es auch immer andere Punkte im kleinen Bereich wenn man ihn öfters laufen lässt.
So wenn ich jetzt noch denn AI Clock Twister und die PL höher stellen kann läufts ja noch besser, danke für die Tipps :wink:,Mfg Snapstar


Anhänge

  • 343Mhz FSB Test 1.jpg
    343Mhz FSB Test 1.jpg
    164,8 KB · Aufrufe: 61
  • 343Mhz FSB Test 2.jpg
    343Mhz FSB Test 2.jpg
    165,9 KB · Aufrufe: 63

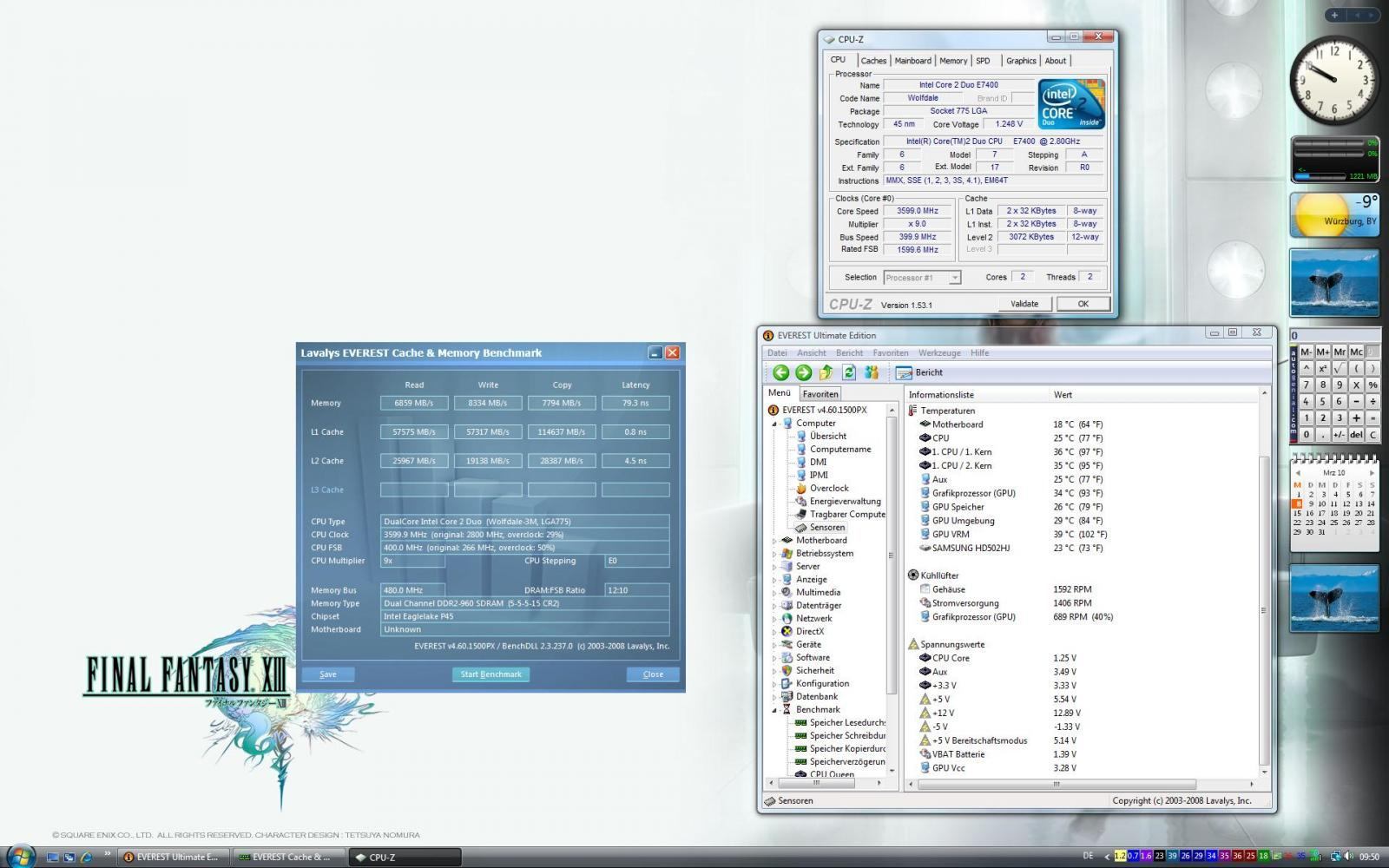

  • 400Mhz FSB Test 1.jpg
    400Mhz FSB Test 1.jpg
    175 KB · Aufrufe: 56

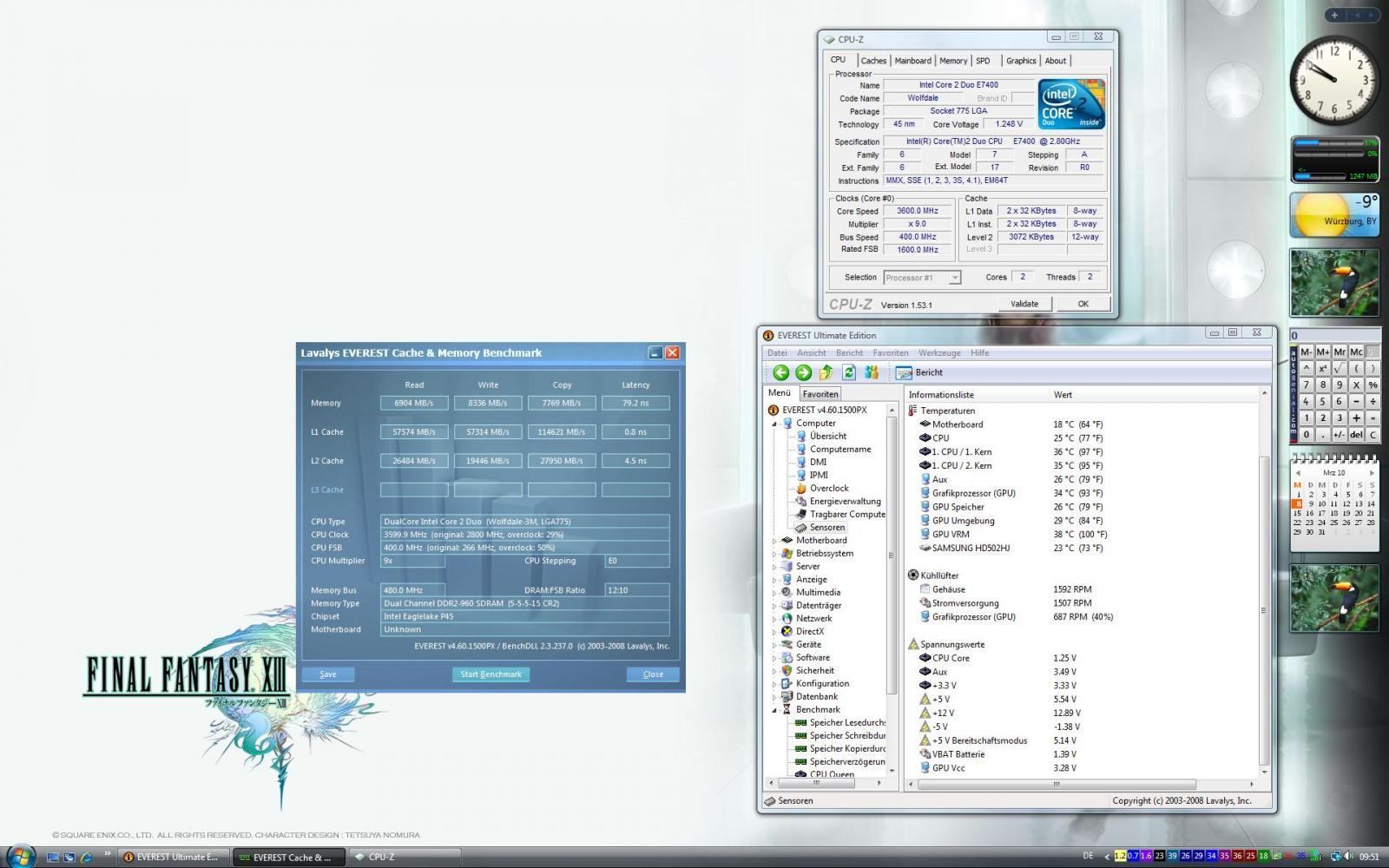

  • 400Mhz FSB Test 2.jpg
    400Mhz FSB Test 2.jpg
    175,3 KB · Aufrufe: 62
Zuletzt bearbeitet:

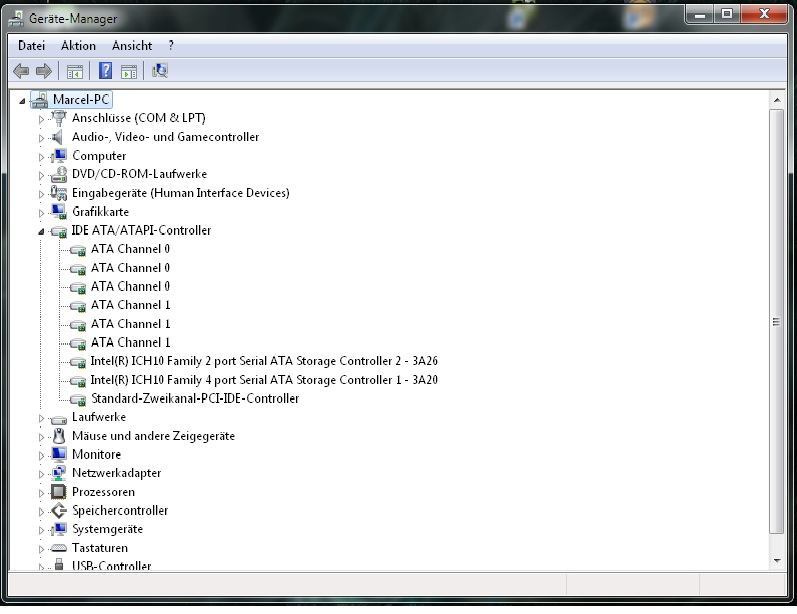

Mir ist etwas im Geräte-Manager aufgefallen. Im Reiter "IDE ATA/ATAPI-Controller" werden mir pro Kanal 3 Geräte angezeigt, was ja nicht Sinn der Sache ist (siehe Bild im Anhang).

Das scheint mir nach einem Treiber-Problem auszusehen. Ich habe die normalen Chipsatztreiber installiert und eigentlich sollte sowas nicht passieren. Störend ist es in dem Fall nicht, da alles normal funktioniert, aber dennoch möchte ich es gern normal angezeigt bekommen.

Ist euch bekannt, wie man es richtig angezeigt bekommt?


Anhänge

  • Unbenannt.jpg
    55,6 KB · Aufrufe: 61
Zuletzt bearbeitet:
@ All

Guten Morgen !

Habe diesen Thread fast durch. Aber je mehr man liest bzw. sehr viel andere Meinungen/Empfehlungen sich durchliest,um so mehr verwirrt es mich als OC-Anfänger !

Habe versucht aus allen Beiträgen das Beste für mich zu übernehmen.

System : CM-Stack 830 mod.
Q 9650 VID 1.30 <- leider ,aber für meine Lukü nicht übel !
P5Q-E vs 2101
2x2GB Mushkin XP2-8800 1,9 - 2,1 V 5-5-5-15
Asus 5850 1024 mb
Habe alle Bios-Grundeinstellungen aus #1 übernommen.

Beim LinX 0.6.4 sind alle 25 Runs durchgelaufen - Error nach 27m46s !

Temps waren 1. 71 / 2. 71 / 3. 72 / 4. 72 Grad/Celsius alle Max. !

FSB war 440 - Multi war 9 - DRam1066 Mhz !
VID schwankte von 1.304 -> 1,352

Da müßte doch noch mehr drin sein ? ODER ?
Habe nur die Einstellungen aus #1 übernommen u. Tipps zum Bios !

Aber nur den FSB und die Ram-Timings manuell eingestellt !

OK,genug .

MfG aus CB !

---------- Beitrag hinzugefügt um 02:58 ---------- Vorheriger Beitrag war um 02:51 ----------

@ Fragmaster4Ever

Jap,ist nicht normal,habe gerade bei mir geschaut.
Lade am besten die neuesten Treiber runter oder benutze diverse Progs. !

Sollte dann alles sauber sein.

@ Fragmaster4Ever

Jap,ist nicht normal,habe gerade bei mir geschaut.
Lade am besten die neuesten Treiber runter oder benutze diverse Progs. !

Sollte dann alles sauber sein.

Ich habe die neuesten Treiber installiert.

Zuletzt bearbeitet:
Hallo obi du,

Beim LinX 0.6.4 sind alle 25 Runs durchgelaufen - Error nach 27m46s

ist linX jetzt durchgelaufen oder hast du einen Error?

VID schwankte von 1.304 -> 1,352

die VID schwankt nicht, du meinst die VCore!!

Da müßte doch noch mehr drin sein ? ODER ?

das da noch mehr drin sein kann, is ja wohl klar, solltest du ja bei anderen gesehen haben, wenn du dir den Thread durchgelesen hast, wie du behauptest.
Aufgrund deines Beitrages glaube ich nicht, dass du das wirklich getan hast, sonst hättest du auch einfach ein Bios Template gepostet, damit dir geholfen werden kann.

aus deinem Post geht mMn auch nicht hervor was du jetzt überhaupt willst, oder wobei du hilfe brauchst.

.:AI Tweaker:.

AI Overclock Tuner [Manual]
CPU Ratio Setting [445]
FSB Frequency [Auto]
PCI-E Frequency [100
FSB Strap to North Bridge [333]
DRAM Frequency [1069
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

DRAM Timing Control [Manual]
1st Information : X-X-X-XX-X-XX-X-X
CAS# Latency [5]
DRAM RAS# to CAS# Delay [5]
DRAM RAS# Precharge [5]
DRAM RAS# Activate to Precharge [15]
RAS# to RAS# Delay [Auto]
Row Refresh Cycle Time [Auto]
Write Recovery Time [Auto]
Read to Precharge Time [Auto]

2nd Information : X-X-X-X-X-X-X
READ to WRITE Delay (S/D) [Auto]
Write to Read Delay (S) [Auto]
WRITE to READ Delay (D) [Auto]
READ to READ Delay (S) [Auto]
READ to READ Delay (D) [Auto]
WRITE to WRITE Delay (S) [Auto]
WRITE to WRITE Delay (D) [Auto]

3rd Information : XX-X-X-X-X
WRITE to PRE Delay [Auto]
READ to PRE Delay [Auto]
PRE to PRE Delay [Auto]
ALL PRE to ACT Delay [Auto]
ALL PRE to REF Delay [Auto]

DRAM Static Read Control [disabled]
DRAM Read Training [disabled]
MEM. OC Charger [enabled]
AI Clock Twister [Auto]
AI Transaction Booster [Auto]
Common Performance Level []
Pull-In of CHA PH1 [Disabled]
Pull-In of CHA PH2 [Disabled]
Pull-In of CHA PH3 [Disabled]
Pull-In of CHA PH4 [Disabled]
Pull-In of CHB PH1 [Disabled]
Pull-In of CHB PH2 [Disabled]
Pull-In of CHB PH3 [Disabled]
Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [Auto]
CPU GTL Voltage Reference (0/2) [Auto]
CPU GTL Voltage Reference (1/3) [Auto]
CPU PLL Voltage [Auto]
FSB Termination Voltage [Auto]
DRAM Voltage [Auto]
NB Voltage [Auto]
NB GTL Reference [Auto]
SBridge Voltage [Auto]
PCIE SATA Voltage [Auto]
************************
Load Line Calibration [disabled]
CPU Spread Spectrum [disabled]
PCIE Spread Spectrum [disabled]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Performance Mode]


.:Advanced - CPU Configuration:.

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
Intel (R) Virtualization Tech [disabled]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R) SpeedStep (TM) Tech [Enabled]
Intel (R) C-STATE Tech [Enabled]

@ esco
Möchte die 4 GHz stabil bekommen.
Das ich nicht gleich ein Bios Template gepostet habe,war natürlich blöd.
Teste jetzt mit FSB 445.

Autsch! :wall:

Gehe mal davon aus, dass du FSB 445 meinst und alle Spannungen auf Auto??? Da hätttest dir das Template sparen können. Das geht gar nicht.:motz:

Lies dir bitte die erste Seite durch. Unbedingt bei OC alle Spannungen manuell setzen. Das board legt viel zu hohe Spannungen bei Auto an! :fire:

Hast du Erfahrungen mit oc? Es gibt ein super how-to im OC-Thread. FSB445 ist nicht ganz einfach mit dem board. Wenn du dich langsam herantastest und hängst, setzt du das letzte funktionierende Template hier rein und bekommst sicher gute Tips wie du weiter vorgehen solltest. :wink:

Mit OC habe ich noch keine Erfahrungen !
Ja,ich fang nochmal von vorne an .

Danke für die Antwort.

Sieht doch gut aus! Wusste gar nicht was vorher da war... :fresse:

Wenn du schon mal grad hier bist noch was anderes: Der thread hier lebt ja richtig. Ist mir schön öfter aufgefallen, dass der Deluxe-thread eine Sackgasse ist und die Infos und der Austausch hier viel besser funktionieren. Wäre da eine Fusion nicht sinnvoll? Außerdem gibt es etliche neue Modellbezeichnungen die auf den bisherigen aufbauen. Falls es noch keine eigenen Sammelthreads gibt, könnte man die hier im Titel noch einbauen. :wink:

Sieht doch gut aus! Wusste gar nicht was vorher da war... :fresse:

Wenn du schon mal grad hier bist noch was anderes: Der thread hier lebt ja richtig. Ist mir schön öfter aufgefallen, dass der Deluxe-thread eine Sackgasse ist und die Infos und der Austausch hier viel besser funktionieren. Wäre da eine Fusion nicht sinnvoll? Außerdem gibt es etliche neue Modellbezeichnungen die auf den bisherigen aufbauen. Falls es noch keine eigenen Sammelthreads gibt, könnte man die hier im Titel noch einbauen. :wink:

Vorher war da garnichts^^

Jo im nächsten Thread werd ich das mal in Angriff nehmen. Werde auch mal mit dem Ersteller des Deluxe Threads reden. Allerdings könnte ich die ganzen Informationen nicht auch noch mit reinnehmen, das wird dann einfach zu viel des guten auf Seite 1^^ Also wenn dann lediglich die Namen.

Muss auch nicht sein. Die Infos - insbesondere die Beschreibung und Tips der Bios-Einstellungen - sind hier viel besser gelungen bzw. fehlen im Deluxe-thread. So was vermisse ich z.B. komplett im MIIF-Thread.

Hier wurde wirklich vorbildlich gearbeitet. :hail:

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
