[Sammelthread] Asus P8H77-I / P8Z77-I Deluxe

ASUS P8H77-I / ASUS P8Z77-I Deluxe / ASUS P8Z77-I Deluxe WiDi​

Vorwort

Wenn jemand Infos / Updates / Erfahrungen zu den besagten Boards hat, werde ich diese schnellstmöglich einfügen.


Spulenfiepen

Der User IronAge hat mir HIER den Tip gegeben, den PWM-Lüfter abzuklemmen und ggf. C3/C6 zu deaktivieren. Danach war das Spulenfiepen weg. Das tritt aber nicht nur bei den Boards hier im Sammelthread auf, sondern auch bei anderen.

Asus P8H77-I​

Bilder Layout P8H77-I





Bilder UEFI P8H77-I

Spoiler

Undervolting / BCLK ändern

Diese beiden Funkionen stehen derzeit nicht zur Verfügung. Ob Asus diese per Update nachreicht, ist noch unklar.

• Spezifikationen
• Kompatibilitätsliste RAM
• Kompatibilitätsliste CPU
• Kompatibilitätsliste CPU-Kühler NOCH IM AUFBAU

  Spoiler

  Samuel 17
  Thermalright Macho
  BeQuiet! Dark Rock Pro 2
  Xigmatek Praeton
  Arctic Freezer 13 CO
  Cooler Master Hyper TX3 Evo
  Noctua NH-C14

  Alle Topblower sollten passen. Maße beachten! LINK
  Alle AIO Wasserkühler
• Treiber
• Geizhals Link
• Reviews (im Aufbau)
• Typischer Stromverbrauch #1 #2

__________________________________________________________________

Asus P8Z77-I Deluxe - WiDi​

Bilder P8Z77-I Deluxe




Bild von der Rückseite

Spoiler

• Spezifikationen
• Kompatibilitätsliste RAM
• Kompatibilitätsliste CPU
• Kompatibilitätsliste CPU-Kühler NOCH IM AUFBAU

  Spoiler

  Thermalright Macho 120
  Zalman CNPS 12X
  Samuel 17
  Thermalright Macho
  BeQuiet! Dark Rock Pro 2
  Xigmatek Praeton
  Arctic Freezer 13 CO
  Cooler Master Hyper TX3 Evo
  Thermalright HR-02
  Noctua NH-D14
  Prolimatech Genises
  Phanteks PH-TC14PE
  Cooler Master Eisberg Prestige 240L
  Prolimatech Black Megahalems
  Phanteks PH-TC14CS
  Noctua NHU-12P SE
  Alle Topblower sollten passen. Maße beachten! LINK
  Alle AIO Wasserkühler
• Treiber
• Treiber WD Edition (englisch)
• Geizhals Link
• Reviews #1 #2 #3 #4 Mini ITX Roundup
• Typischer Stromverbrauch (im Aufbau)



[Beryus]

Hallo,

hat jemand von euch schon Erfahrungen mit dem BIOS-Update 1006 für das P8H77-I vom 23.01.2014?

Beste Grüße



[Coolsys]

Hat sich jemand mal mit dem Raijintek Pallas vs. P8Z77i-Deluxe beschäftigt? Passt er und wenn ja, was wird blockiert?



[DrNo123]

Hallo,

kann jemand die Funktion mit dem E3-1225 v2 bestätigen? Würde gerne mit bei dieser CPU in Richtung ITX gehen, notfalls nehme ich auch mATX - beim P8Z77-M ist diese CPU in der Liste bei Asus explizit genannt.

Danke!



[blub3k]

Hallo,

ich habe seit einiger Zeit auch ein P8Z77-I Deluxe Mainboard. Übertakten funktioniert wunderbar, aber mich wundern ein paar Temperatruanzeigen im OpenHardwaremonitor. Dort habe ich neben dem CPU Core noch 6 weitere Termperaturanzeigen #1 bis #6. Es gibt keinen Hinweis, was das genau für Komponenten sein sollen. Anzeige #2, #4 und #5 liegen immer über deutlich über 100°C zwischen 110° und 125°C.

Können diese Anzeigen richtig sein? Ich kann mir das kaum vorstellen. Bei den Temperaturen müssten eigtl. diverse Probleme auftreten, egal was das ist. Ich kann mir nur vorstellen, dass dort Temperatur-Sensoren auf dem Chipsatz vorgesehen sind die nicht angeschlossen sind und nur durch einen hoch-ohmigen Widerstand ersetzt sind.

Was glaubt ihr?

Gruß
blub3k



[EmerpuS]

Hallo, passt der Noctua NH-L12 auf dass P8H77I Mini ITX ?

Die Backplate ist ja so abgehoben etwas und setzt fast nur bei den Schraublöchern auf: http://www.abload.de/img/img_73217p5yy.jpg


Oder wenn nicht; Kann man den ohne Backplate installieren, Kunststoffnoppen dazwischen an den Schrauben o.ä.?



[ThuNd3r1982]

Sollte passen. Sind zwar zwei oder drei ICs im Weg aber das geht . Hatte den U9B drauf. Ist die gleiche Backplate.



[EmerpuS]

Bei Noctua steht leider blockiert pcie Slot auch beim Asrock b75m itx Hmm,
Kann man den Kühler nicht anders drehen?



[ThuNd3r1982]

Ja der PCIE Slot wird blockiert. Ist ja ein 120er Lüfter. Der U9B den ich hatte ist aber ein 92er und der blockiert den PCIE nicht. Weiß ja nicht ob du OC betreiben willst aber der 92er reciht völlig aus für den normalen Betrieb.



[EmerpuS]

U9n ist zu groß, kann nur bis 80mm, dem nhl12 hätte ich ohne 120er betrieben oder einen 1,2cm breiten drauf gepackt das hätte geklappt. Will dass der Lüfter nicht extrem aufdrehen muss, im kleinen Gehäuse wir es wohl warm. Lian li q25



[ThuNd3r1982]

Dann der hier http://geizhals.de/noctua-nh-l9i-a857461.html

Der passt auf jeden Fall.



[DrNo123]

Kann mir jemand für das Z77 die maximale Breite des Kühlers angeben, damit noch etwas in den PCIe gesteckt werden kann? Würde gerne einen Tower und keinen Top-Blower verwenden. Der Macho passt nur gedreht, habe ich hier auf einem Bild gesehen.

Gibt es auch die eierlegende Wollmilchsau - Tower, der mit Lüfter passt, wenigstens 92mm Lüfter und nicht mit dem PCIe kollidiert?

Danke!



[Coolsys]

Sogar mein Phanteks Kühler passt aufs Board, ohne den PCIe zu blockieren ^^.



[glacios]

Hallo Leute,

ich weiß das ist kein Verkaufsthread, aber ich suche aktuell das ASUS P8H77-I. Falls einer gewillt wäre, das Teil an den Mann zu bringen: http://www.hardwareluxx.de/community/f108/asus-p8h77-i-oder-vergleichbar-1023486.html.

Ich hoffe damit verstoße ich jetzt nicht direkt gegen die Regeln. Sonst bitte ich das zu entschuldigen.



[silent-boy]

Hi Leute,

weiß jemand wie ich an dem 4-Pin PWM Anschluß, 2x Lüfter regeln kann? Manual habe ich schon versucht, sowie auf "Silent". Lüfter drehen immernoch maximal.



[CeeS]

Falls hier einer sein Board abgeben will, PN an mich



[DrNo123]

Hat jemand einen Tipp für mich, wie ich Wake on LAN beim P8Z77-I Deluxe/WD endlich zum Laufen bekomme?

Das Witzige ist, dass ich hier außerdem ein System mit P8Z77-V Deluxe habe. Beide haben den Intel NIC 82579V.

Stelle ich Windows 7 (jeweils Ultimate x64) absolut identisch ein, funktioniert das Wecken über Magic Packet aus dem Standby beim großen ATX-Board seit Jahren immer - egal mit welchem Treiber.

Aber beim ITX-Board gelingt es mir mit keiner Treiberrevision.

Wie ich im Intel-Forum lesen konnte (https://communities.intel.com/message/209428), haben auch andere User Probleme mit dem WoL bei diesem Board. Gibt es irgendeinen gangbaren Workaround? BIOS ist aktuell und ich probierte schone etliche halbwegs aktuelle Treiberversionen von Intel.

In dem Thread wird noch der original WHQL 16er Treiber von Asus erwähnt - den teste ich noch.

EDIT: Der Teilnehmer im Intel-Forum hatte Recht. Mit dem Intel WHQL-Treiber aus dem Downloadbereich von Asus geht es. Mit neueren Versionen nicht mehr (entpackter Ordner des Asus-Pakets heißt dann Intel_LAN_V16100_XPWin7)

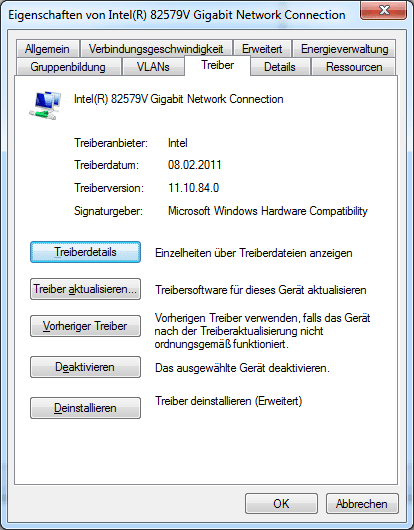

Im Geräte-Manager zeigt sich dann diese Treiberversion:



[CeeS]

Moin,
bin auf der Suche nach einem P8H77-I Board, möchte hier jmd. seins zufällig verkaufen?



[Nacrana]

Vielleicht der falsche Ort aber ich hab ein Deluxe



[mueder joe]

Moin,
bin auf der Suche nach einem P8H77-I Board, möchte hier jmd. seins zufällig verkaufen?

Wenn der Preis stimmt $$$



[blub3k]

Hat hier noch jemand ein Bitspower AIZ77ITXD auf seinem P8Z77-I Deluxe?
Ich habe das Gefühl, dass der Kühler gar nicht mal so gut ist, oder ich habe beim Einbau etwas falsch gemacht.

Aktuell habe ich den 3570k nicht übertaktet und beim Spielen bin ich bei c.a. 50°C

Ich vermute, dass die CPU Oberfläche keinen guten Kontakt über die Wärmeleitpaste zum Kühler hat. Vielleicht zu wenig Paste oder beim Kühler wurde in der Produktion zu viel weg gefräst.

Habe es noch nicht wieder auseinander gebaut, weil ich Hardtubes verwende. Wollte vorher mal eure Erfahrungen erfragen, bevor ich den ganzen Aufwand zum sonst betreibe.

Ich hatte die Idee sogar ein dünnes Pad zu verwenden. Ist das für CPUs eine gute Idee?

Gruß
blub3k



[Mc-Reaper]

Wenn jemand sein Z Brett loswerden will hab Interesse pn bitte - und falls Interesse besteht hätte ich ein h77 abzugeben



[yardi]

Hi!!!

Habe ein P8H77-I mit aktuellstem Bios 1102 und versuche den PC via USB bzw. einem Flirc Adapter zu Starten wenn das System komplett ausgeschaltet ist (aber noch am Strom hängt natürlich).

Hat das jemand mal hinbekommen? Bei mir will es einfach nicht klappen...

Im Bios gibt es ja keine Power on by USB Option dafür, nur für Power on by PCI-E und RTC ...muss ich dann davon ausgehen das es über USB einfach nicht geht? Über LAN geht es nur wenn der PC schläft. Wenn er aus ist ebenfalls nicht.

Was ich schon probiert bzw. gechecked habe:

- Bios von 1001 auf 1102 aktualisiert
- Im Geräte Manager der Tastatur erlaubt das Gerät aufzuwecken (Bei den USB-Controllern ist diese Option überall ausgegraut)
- Fast Boot deaktiviert

Der Flirc Adapter ist über ein Adapterkabel mit einem internen USB 2.0 Anschluß verbunden und im Gehäuse verbaut. Bedient wird was Ganze über eine Logitech Harmony 700. Klappt ansonsten einwandfrei. Wenn ich die entsprechende Taste für Aufwachen/Schlafen legen in der Flirc Software auf der Harmony belege kann ich den PC aus Windows heraus auch in den Schlaf schicken bzw. aufwecken. Nur einschalten eben nicht. Der Flirc Adapter kann das prinzipiell aber laut diversen Berichten im Netz.

Muss ich davon ausgehen das es über USB nicht geht oder kennt jemand eine Möglichkeit wie es dennoch klappt?



[AG1M]

Hallo,

falls jemand sein ASUS P8Z77-I Deluxe verkaufen möchte bitte hier melden: http://www.hardwareluxx.de/communit...s-mini-itx-sockel-1155-mainboard-1140389.html danke.



[o.gh0st]

Was ist denn ein ASUS P8Z77-I DELUXE wert? Sehe es bei Amazon oder Ebay nur zu extrem hohen Preisen >EUR250...



[blub3k]

besteht hier Interesse an einem P8Z77-I Deluxe?
Ich habe hier noch eins in komplett OVP herumliegen.
Hätte dazu auch ein Bitspower AIZ77ITXD Bitspower AIZ77ITXD Asus P8Z77-I Deluxe Waterblock Review | bit-tech.net



[Jaytie]

Bin ebenfalls noch auf der Suche, also falls es jemand abgeben will, meldet euch per PN oder im Suche Thread in der Sig
