[Sammelthread] Asus Prime B350-Plus

[Sammelthread] Asus Prime B350-Plus​

attachment.php


Hier sind ein paar Mainboard-Bilder



  • Prozessor / CPU AMD AM4 Socket for AMD Ryzen™/7[SUP]th[/SUP] Generation A-series/Athlon
    • Processors
      * Die Prozessor-Kompatibilitätsliste finden Sie auf www.asus.com
      Supports CPU up to 8 cores

  • Chipsatz AMD B350
  • Arbeitsspeicher AMD Ryzen™ Processors
    • 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/2933(O.C.)/2666/2400/2133 MHz ECC and non-ECC, Un-buffered Memory *[SUP]1[/SUP]
      Dual Channel-Speicherarchitektur
      AMD 7th Generation A-series/Athlon™ Processors
      4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Non-ECC, Un-buffered Memory
      * Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
      * Eine Liste freigegebener Speichermodule finden Sie auf der Webseite www.asus.com oder im Benutzerhandbuch.
  • Grafik Integrated AMD Radeon™ R Series Graphics in the 7th Generation
    • Multi-VGA Ausgaben Unterstützung : HDMI/DVI/RGB Schnittstellen
      - Unterstützt RGB mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
      - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
      - Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
      Maximaler geteilter Speicher von 2048 MB
      • A-Series APU *[SUP]2[/SUP]
  • Multi-GPU-Unterstützung Supports AMD CrossFireX™ Technology
  • Erweiterungsschächte AMD Ryzen™ Processors
    1 x PCIe 3.0/2.0 x16 (x16 mode)
    AMD 7th Generation A-series/Athlon™ Processors
    1 x PCIe 3.0/2.0 x16 (x8 mode)
    AMD B350 chipset
    1 x PCIe 2.0 x16 (max at x4 mode) *[SUP]3[/SUP]
    2 x PCIe 2.0 x1
    2 x PCI

Speichersystem AMD B350 chipset :
4 x SATA 6Gb/s-Schnittstellen, grau,
Unterstützen RAID 0, 1, 10
AMD Ryzen™/7th Generation A-series/Athlon™ Processors :
2 x SATA 6Gb/s-Schnittstellen, grau,
AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)*[SUP]4[/SUP]
AMD 7th Generation A-series/Athlon™ Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode)*[SUP]5[/SUP]
LAN Realtek® RTL8111H, 1 x Gigabit LAN Controller(s)
Audio Realtek® ALC887 8-Kanal High Definition Audio CODEC
USB-Schnittstellen AMD Ryzen™/7th Generation A-series/Athlon™ Processors :
4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau)
AMD B350 chipset :
2 x USB 3.1 Schnittstellen (2 an der Gehäuserückseite, teal blue)
AMD B350 chipset :
2 x USB 3.0 Schnittstellen (2 intern)
AMD B350 chipset :
6 x USB 2.0 Schnittstellen (2 an der Gehäuserückseite, schwarz, 4 intern)
Besondere Features ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 6 Phase digital power design
ASUS Exclusive Features :- AI Suite 3
- Ai Charger
- Turbo LAN
- PC Cleaner
ASUS Quiet Thermal Solution :
- Stylish Fanless-Design Kühlkörperlösung& MOS- Kühlkörper
- ASUS Fan Xpert 2+
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
- Multi-language BIOS
ASUS Q-Design :
- ASUS Q-Slot
- ASUS Q-DIMM
  • 1 x PS/2 Tastatur/Maus Combo-Schnittstelle
    1 x DVI-D
    1 x D-Sub
    1 x HDMI
    1 x LAN (RJ45) Schnittstelle
    3 x Audio-Anschlüsse
    2 x USB 3.1 Gen 2 (teal blue)
    4 x USB 3.1 Gen 1 (blau)
    2 x USB 2.0
  • 1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
    1 x Fan RGB header
    2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
    1 x COM-Schnittstelle
    6 x SATA 6Gb/s-Schnittstellen
    1 x Prozessorlüfteranschluss (1 x 4 -pin)
    2 x Gehäuselüfteranschlüsse (2 x 4 -pin)
    1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode)
    1 x S/PDIF-Ausgang
    1 x 24-Pin EATX Netzanschluss
    1 x 8-Pin ATX 12V Netzanschluss
    1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
    1 x Clear BIOS-Taste
    1 x System panel(s)

Operating System Support Windows® 10 , 64bit
Anschlüsse (Rückseite)
interne Anschlüsse
Zubehör User's manual
2 x SATA 6Gb/s-Kabel
I/O Shield
1 x M.2 Screw Package
1 x Supporting DVD

  • 1*Due to the limitation of AMD Ryzen™ processors, memory frequencies higher than DDR4 2666 MHz are supported only when using one DIMM per channel.
    2*AMD Ryzen™ Processor does not support.
    3*PCIeX16_2 slot shares bandwidth with PCIeX1_1 and PCIeX1_2.
    4*When a SATA / PCIE mode M.2 device is installed, the M.2 Socket shares bandwidth with the SATA6G_5/6 ports.
    5*When a SATA mode M.2 device is installed, the M.2 Socket shares bandwidth with the SATA6G_5/6 ports

BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP,WfM2.0,SM BIOS 3.0, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, My Favorites, Last Modified log, F12 PrintScreen, ASUS DRAM SPD (Serial Presence Detect) memory information, F6 Qfan Control
Betriebssystem Windows® 10 64-bit
Formfaktor ATX Form Factor
12 " x 9.35 " ( 30.5 cm x 23.7 cm )
Anmerkung



  • 1*Due to the limitation of AMD Ryzen™ processors, memory frequencies higher than DDR4 2666 MHz are supported only when using one DIMM per channel.
    2*AMD Ryzen™ Processor does not support.
    3*PCIeX16_2 slot shares bandwidth with PCIeX1_1 and PCIeX1_2.
    4*When a SATA / PCIE mode M.2 device is installed, the M.2 Socket shares bandwidth with the SATA6G_5/6 ports.
    5*When a SATA mode M.2 device is installed, the M.2 Socket shares bandwidth with the SATA6G_5/6 ports

Kompatibler DDR4-RAM-Speicher, welcher mit der DOCP/XMP-Profil-Einstellung problemlos läuft (da bin ich übrigens auf Eure Mithilfe angewiesen, um die die Liste auf dem neuesten Stand zu halten) :

Corsair Vengeance LPX schwarz DIMM Kit 8GB, DDR4-2400, CL14-16-16-31 (CMK8GX4M2A2400C14) (unbedingt auf die Bezeichnung Ver. 5.20 achten, ein solches Kit läuft damit zu 100% mit dem DOCP/XMP-Profil seit mind Uefi-Version 0609, laut der QVL von 06.2017 soll sogar eine Vollbestückung möglich sein [url=https://abload.de/img/img_001215ok8t.jpg] wo man das findet seht Ihr hier)[/url]
Corsair Vengeance LPX schwarz DIMM Kit 16GB, DDR4-3000, CL15-17-17-35 (Achtung, die Version 5.39 läuft unter DOCP nur mit 2933MHz Standart-Mäßig, es ist aber mittlerweile möglich diese mit 3000MHz oder höher zu betreiben) (CMK16GX4M2B3000C15)
Corsair Dominator Platinum DIMM Kit 16GB, DDR4-3000, CL15-17-17-35 (CMD16GX4M2B3000C15)
Corsair Vengeance LPX schwarz DIMM Kit 16GB, DDR4-2400, CL14-16-16-31 (CMK16GX4M2A2400C14)
Corsair Vengeance LPX (CMK16GX4M2B3200C16), diese Riegel laufen aber zur Zeit nur mit 3066MHz
16GB G.Skill Rijwas-V-Schwarz DDR4-3000 RAM-Kit (läuft mit DCOP auf 2933 MHz / CL16 / SR / 1T / Hynix-Speicher)
32GB Klevv Cras Red DIMM Kit DDR4-2666 RAM-Kit
Crucial Ballistix Sport LT grau DIMM Kit 8GB, DDR4-2400, CL16-16-16 (BLS2C4G4D240FSB)

Kompatible CPU-Kühler (auch hier bin ich auf Eure Mithilfe angewiesen, speziell wegen der verklebten Backplate)

Noctua NH-U12S SE-AM4 (sogar in Push-Pull)
Noctua NH-D15 SE-AM4
Noctua NH-C12P + Noctua-NM-AM4-Mounting-Kit-Sockel-AM4
Thermalright Le Grand Macho RT
Thermalright TrueSpirit 140 Power (Gilt für die ganze TrueSpirit-140-Serie) + Thermalright-AM4-RyZEN-Schrauben-Kit (damit gibt es keine Montage-Probleme wegen der verklebten Backplate vom AM4-Retention-Kit)
Alphacool Eisbaer 240 (11285) + Alphacool Eisbaer Halterung für Ryzen (Sockel AM4)

Hier findet Ihr die aktuellste Uefi-Version sowie Treiber und Tools, Ihr müsst da jediglich Euer Betriebsystem auswählen (meine persönliche Empfehlung ist da Windows 10, die Vorgänger-Windows-Versionen 7 und 8/8.1 verursachen einen CPU-Kompatiblitäts-Fehlermeldung und werden hochoffiziell für diese Betriebsysteme von Micoroft auch nicht supportet)


Anhänge

  • 8-asus-rog-eagle-wallpaper.jpg
    146,7 KB · Aufrufe: 7.140
Zuletzt bearbeitet:
Also meine Corsair's machten bei mir noch nie probleme, auch nicht mit der aktuellsten Uefi-BIOS-Version, mein Apfel-Phone dagegen schon eher (ich sage da nur Tapatalk mit gleichzeitigen MP3-Abspielen)


Gesendet von iPhone mit Hardwareluxx-App

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hat jemand beim Ram 3200 stabil?

Ich kann ja mal auf 1,4V erhöhen und die Timings entschärfen. Vielleicht wirds was. Spätestens Samstag melde ich mich. Die Hyundai-Chips (Hynix) auf den Corsair Vengeance sollen ja angeblich nicht so toll sein wie die Samsung B-Chips.

Ok, Danke. Hast du Prime auch mal laufen lassen? Ich habe mit 3200 auch kein Problem aber mit Prime steigen einzelne Kerne aus.

Ich muss mir das 4008er am Wochenende auch nochmal angucken. - Hab es Montag geflasht und alle Einstellungen wie vorher übernommen.

Also 3,9 GHz @ 1,28 Volt
RAM auf 2933 @ 14-15-15-15
RAM Voltage auf 1,35
SOC Voltage auf 1,1625

Und... nichts, boote bis zum POST und dann war Ende, hatte sogar teilweise Probleme ins BIOS zu kommen weil meine Tastatur nicht initialisiert wurde.

Also hab ich gedacht: Gut... erstmal @Stock. - Gleiches Spiel... Nichts.

Dann hab ich sogar alles deutlich untertaktet. Alles auf Auto, CPU aber auf 2,5 GHz, RAM auf 2133, etc. - Und... wieder nichts. Das Ding hing im POST fest.


Da ich leider keine Zeit mehr hatte, bin ich dann zurück auf 3806 was auch ohne weiteres ging. Dort meine Werte eingetragen und fertig. - Lief wieder.

Ich werde mich aber das Wochenende nochmal mit dem ganzen beschäftigen. Vielleicht hab ich doch irgendwie etwas falsch eingetragen oder sowas. - Wäre zumindest bei mir das erste BIOS seit Release (und ich habe alle mitgenommen) was solche Probleme macht.

Ich möchte meine Frage noch erweitern.
Wer hat ein Ryzen 2000 auf dem Asus Prime B350 mit neuem BIOS und kann explizit bestätigen das XFR2 funktioniert?
Welcher Kühler? Was macht die Spannung, wenn er maximal hoch taktet? Temps?

@DisOrcus
Das ist echt shocking was du da schreibst.
Mein Sohn hat diese Kombination CPU MB. Kannst du das noch mal genauer verifizieren? Wäre glaube ich für viele sehr wichtig

Zuletzt bearbeitet:
Ich habe seit einem Jahr zwangsweise wieder dieses Board drinnen mit Ryzen 2700x. Habe mir anfangs gleich mal dafür das 4008 geflasht und keinerlei Probleme wie sie @DisOrcus beschreibt.

Wenn du am WE Zeit hast, kannst du mal gezielt XFR2 testen? Vorausgesetzt du hast kein manuelles OC.

Was soll ich an XFR2 testen? Er taktet brav bis 4,3 ghz.

Na, zb ob es überhaupt geht (hast du ja gerade beantwortet).
Lies mal meine Fragen von 17:05 Uhr.

Hallo. Sorry nicht genau gelesen.

Kühler habe ich jetzt Mugen5 PCGH Edition. Nichts übertaktet nur Ram auf 3200 gestellt.

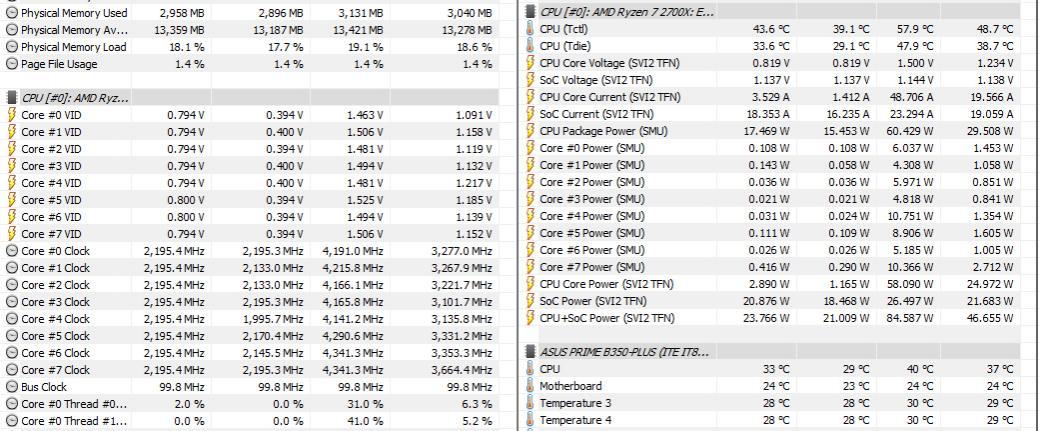

HWinfo zeigt folgendes:

- - - Updated - - -

@DisOrcus

Hast du ein clear cmos gemacht?

3401 ftw!

So, nach den ersten zaghaften Meldungen hier habe ich mich dann heute auch mal getraut und auf 4008 geflasht. Ergebnis: 3200 MHz fürs RAM POSTet nicht einmal sondern startet ein paar Male neu, bis dann die Meldung kommt, dass man sich im safe Mode befindet. Mit 3133 bootet die Kiste, läuft aber instabil. Mit 3066 läuft sie halbwegs stabil, aber erst mit 3000 gänzlich. Enttäuschend. :-/

Als dann im Laufe des Tages noch die 4011 rauskam, habe ich die gleich mit ausprobiert. ==> Gleiches Ergebnis

Fazit: 3401 bleibt mein Favorit - und lässt sich mittlerweile verhältnismäßig bequem mit den AMI-Tools in der neuesten Version auch ohne Manipulation der Firmwaredatei zurückflashen.

Da kann ich nur froh sein, dass unter Linux die neue Firmware nicht zwingend benötigt wird, um Spectre zu egalisieren.

LG

Smoerre

Das 4011 Bios finde ich nicht...

So hab mich heute nochmal ans BIOS Update gewagt.

Nach dem Kuddel mit 4008 hab ich dann heute das 4011 versucht.

Update gemacht, Einstellungen wie vorher übernommen und was soll ich sagen? Läuft. :d

Konnte die SOC Spannung sogar auf 1,1 Volt Absenken. - Das 4008er hab ich entsprechend gar nicht wieder angepackt.

So hab mich heute nochmal ans BIOS Update gewagt.

Nach dem Kuddel mit 4008 hab ich dann heute das 4011 versucht.

Update gemacht, Einstellungen wie vorher übernommen und was soll ich sagen? Läuft. :d

Konnte die SOC Spannung sogar auf 1,1 Volt Absenken. - Das 4008er hab ich entsprechend gar nicht wieder angepackt.

Ich habe jetzt auch das 4011 versucht. Läuft wie das 4008. Das muss bei dir etwas anderes gewesen sein...

Ich habe jetzt auch das 4011 versucht. Läuft wie das 4008. Das muss bei dir etwas anderes gewesen sein...

Ich habs am Nachmittag einfach aus Jucks und Tollerei nochmal mit dem 4008er versucht, zurück flashen ging ohne Probleme. Einfach nur um das ganze nochmal zu testen.

Nix da... Es läuft bei mir nicht. Also gar nicht, gar nicht.
Irgendwas in dem BIOS zankt sich abartig mit meiner Hardware glaube ich, erklären kann ich es nicht. Aber ich bekomme das 4008er bei MIR einfach nicht ans Laufen. Ich vermute das sich da einfach irgendwas Hardwaretechnisch bei mir verschluckt und tierisch zankt.

Übertaktet geht gar nichts -> Post Screen und ab da macht der nix mehr.
@Stock-> Gleiches Spiel, Post Screen und weiter macht der PC nicht. Hab ihn sogar 20 Minuten in Ruhe gelassen und geguckt ob der einfach länger braucht.
Untertaktet (CPU 2,5 Ghz, RAM 2133) -> Boot ins Windows, Absturz nach ca. 5 Minuten. Oder: Es läuft aber meine Tastatur verliert nach der Passworteingabe die Verbindung und baut diese auch, egal welcher USB-Port, nicht mehr auf und ich habe dauerhaft das "USB-Gerät angeschlossen - USB-Gerät abgeschlossen" Geräusch.

Hab dann wieder das 4011er geflasht. - Einstellungen beim OC vorgenommen wie ich es immer mache und es lief wieder auf Anhieb.

Zuletzt bearbeitet:
Ok, Danke fürs testen. Komisch ist es schon.

Kein Problem, ich bin bei sowas ja selber Neugierig :d


Erklären kann ich es auch nicht. Aber der Schuh ist jetzt gegessen. Das 4011er läuft einwandfrei. \o/

Bestätige, 4011 läuft. 3000MHz stabil mit den XMP Settings.

Ich hab hier noch 0806 vom letzten August drauf. Sollte ich mal auf die neueste Version aktualisieren? Mein Corsair Speicher läuft im Moment mit 3000.

Ich hab hier noch 0806 vom letzten August drauf. Sollte ich mal auf die neueste Version aktualisieren? Mein Corsair Speicher läuft im Moment mit 3000.

Da kann man sich wahrscheinlich drüber streiten. :d

An sich würde ich sagen: Wenn es läuft und auch der Speicher im XMP Profil läuft: Lass es sein, so viel bringt es nicht.

"Never touch a running System" und so. - Bei mir haben die BIOS Updates aber teilweise schon Latenzverbesserungen und teilweise sogar ein paar mehr FPS gebracht. Aber alles eher im Messbaren als Spürbaren bereich. Ich denke aber nicht dass es "weh tun" würde auf das aktuellste BIOS zu gehen.

Fazit: 3401 bleibt mein Favorit - und lässt sich mittlerweile verhältnismäßig bequem mit den AMI-Tools in der neuesten Version auch ohne Manipulation der Firmwaredatei zurückflashen.

Mit den AMI-Tools vom Firmware-Hersteller geht das mittlerweile easy. Damit kannst Du die ganz normale Kapsel (.CAP) flashen - es muss nur die ROM-ID ignoriert werden. Ich fand es am bequemsten (und am sichersten) die Variante fürs UEFI zu nehmen, aber es gibt ja auch eine Version für Windows. Wenns schee macht ...

LG

Smoerre


Das hier schon getestet?
Reous schrieb:
RAM lässt sich nicht höher als 2133 takten
Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
Folgende Punkte kann man probieren:
- Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
- Ram Riegel quer tauschen
- Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
- Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.

Das hier schon getestet?
Ich füge das mal hier bei.
3DCenter Forum - Einzelnen Beitrag anzeigen - Gaming-PC für 1.000€ inkl. Monitor
3DCenter Forum - Einzelnen Beitrag anzeigen - Gaming-PC für 1.000€ inkl. Monitor

Auffällig ist, dass ein Riegel extrem schlechte Subtimings hat und wenn beide drin stecken richtet sich das Brett dann halt nach dem schlechtesten Riegel, was sich auch in der Performance negativ bemerkbar macht. Ich habe immer mehr den Verdacht, dass ein Riegel defekt ist oder einer ganz übles Montagsmodell.

Aus den Beiträgen kann ich nicht so wirklich rauslesen ob du nun alle Punkte getestet hast oder nicht :d

Dein Bios Screen aus dem Thread spricht weiterhin für den letzten Punkt. Die Werte von einem Riegel könnten so schlecht sein, weil er mit Biegen und Brechen versucht ihn irgendwie zum laufen zu bekommen.
Teste doch einfach beide Riegel im gleichen Slot nacheinander. Dann hast du Gewissheit. Sollte er jeweils starten und sich auch übertakten lassen, dann könnte auch nur ein Slot eine Macke haben.

Nochmal zum mitschreiben.

Slot A2 und B2 mit zwei Riegeln im Dual Channel getestet. Auch Riegel schon in den Slots gewechselt. Der Wechsel bringt nichts. Wenn beide Riegel drin stecken nimmt das Brett die schlechtesten Subtimings von dem "Problemriegel" an und bootet nur @DDR4-2133. Nicht mal DDR4-2400 gehen dann.
3DCenter Forum - Einzelnen Beitrag anzeigen - Gaming-PC für 1.000€ inkl. Monitor

Die ganzen 15-er Werte sind extrem schlecht und nicht normal. Siehe Subtimings @DDR4-3000 mit nur einem Riegel.
3DCenter Forum - Einzelnen Beitrag anzeigen - Gaming-PC für 1.000€ inkl. Monitor

Die Werte von einem Riegel könnten so schlecht sein, weil er mit Biegen und Brechen versucht ihn irgendwie zum laufen zu bekommen.
Würde ich nicht drauf tippen. Beim ersten Versuch waren die schlechten Subtimings im Kanal B. Als ich die Riegel getauscht habe waren die schlechten Subtimings beim Kanal A. Spricht eher für einen schlechten Riegel.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
