[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)

Rampage IV Extreme Sammelthread (Intel X79)





​

Bilder Quelle: Asus HP



Specifications

Spoiler

Specifications

CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links

Spoiler

ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen

Spoiler

Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold

Preissuchmaschine

Spoiler

Geizhals
Idealo
Heise
Hardwareschotte

Reviews

Spoiler

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<



[Ra1St]

Was für einen Speichertakt hast du denn, wenn du Default bootest? Wenn da die 2400 MHz aus dem XMP geladen werden, solltest du auf jeden Fall mal weiter runter gehen. Für den Fall, dass der Speichercontroller deiner CPU den Takt nicht mitgeht.

Ansonsten hilft vielleicht auch das Anheben der Uncore-Spannung.



[Lixi123]

Speicher läuft nur auf 1600. Hab vorhin auch mal die Timings abgeschwächt aber hilft auch nicht.

Was im Moment zu funktionieren scheint ist das abschalten von CPU-Kernen. Momentan laufe ich auf 2 Kernen ohne HT, seitdem keine BSODs.

Hab da ein blödes Gefühl...

EDIT: Habe mal versucht wieder alle Kerne zu aktivieren. Sofort bluescreen beim Win7 boot. Ist es eigentlich normal, dass man bloß 1,2 oder alle Kerne aktivieren kann? Eine Option für 3 Kerne gibt es nicht.

EDIT2: Die einzelnen Spannungen habe ich jeweils auf "Auto" und auch auf Ihren Standardwerten manuell eingestellt ausprobiert. Machte keinen Unterschied. Eigentlich sollte es doch laufen wenn man die BIOS defaults lädt. Ich versuche ja lediglich Windows zu installieren und bekomme schon währenddessen die Abstürze.

EDIT3: Ich werde später mal die CPU ausbauen und mal den Sockel durchpusten. Vlt hilft es irgendwas. Sonst habe ich keine Idee mehr und bräuchte dann wohl eine Neue.

EDIT4: CPU ausgebaut. Sockel und CPU Rückseite mal mit Druckluft geblasen. Konnte keinen Schmutz oder defekte Pins ausmachen. Leider kein Erfolg. Mit 2 Kernen alles supi, mit 4 Kernen permanent BSOD. Scheint als wäre die CPU schrott...



[AndiVienna91]

@ AndiVienna

schau mal in mein Profil,dort findest ein paar Anhaltspunkte:

http://www.hardwareluxx.de/community/members/fresh_thing-26577/albums/x79-4-5ghz-settings/

danke vielmals ich habe (bis auf die energiespareinstellungen) mich in etwa an deinen einstellungen orientiert...noch merke ich weder positive noch negative veränderungen aber wenigstens weiß ich dass die werte von mir und nicht vom board vorgegeben werden ^^

eine frage die mich allerdings noch besorgt ist aber die tatsache dass bei mir ein derart hoher vcore notwendig ist...

atm leistet mein 3930k bei 4400mhz bei einem offset von - 0.005 was in etwa auf 1,35 - 1,36 vcore kommt

aber nach einer stunde primen bekomme ich selbst bei diesem setting einen bs...setze ich den offset auf - 0.015 habe ich selbigen sogar binnen 5 minuten (clock_watchdog_timeout)

wenn ich mir diesen thread hier ansehe www.hardwareluxx.de/community/f139/...ead-kein-frage-oder-quatschthread-852122.html und vergleiche was andere leute mit 1,36vcore anstellen muss ich mich fragen wo hier bei mir der fehler liegt....oder ist es tatsächlich möglich dass ich eine derart besch.....cpu erwischt habe ???

ich spiele derzeit mit dem gedanken dem spannungssüchtigen vielfraß im bios 2 kerne zu deaktivieren (zur zeit profitieren nur die wenigsten anwendungen vom 5. und 6. kern) um zu testen ob ich dann mit den recoursen weiter komme bzw um wie viel weiter

ich bitte aber jeden der vl noch einen anderen lösungsvorschlag hat (oder einen grund wüsste warum es eher sinnlos währe auf 4-kerne zu beschränken) mir das bitte bitte umbedingt mitzuteilen ^^

ansonsten poste ich am abend die gewonnenen erkenntnisse falls sie jemanden interessieren ;-)

mfg andi



[marcusT]

ich bin ein woche aus energiespargründen auf 4 kernen gefahren, von dem her ist es schon ein einschlägiges argument.
sollte man mal wirklich 6 kerne benötigen sind die ja gleich zugeschaltet.
hat man so wie ich den pc ca 8 std am tag laufen ist es so oder so eine vernünftige und überlegeneswerte option.
rechnet sich auf ein jahr auf jeden fall.

4,4ghz 1,36 vcc ist ne hausmarke, das braucht meine nicht mal auf 4,7 ghz



[A6]

Wie sehen denn deine Temperaturen aus? Wenn deine CPU mit mehr Vcore noch eher aussteigt, könnte auch deine CPU-Temp. zu hoch sein. Luftkühlung ist halt nicht optimal für eine Sixcore-OC.



[Tenchi Muyo]

RAMPAGE IV BLACK EDITION BIOS 0603
Enhance compatibility with some USB device.

Mainboards - RAMPAGE IV BLACK EDITION - ASUS

Musste das Bios von nem FAT32 USB Stick aus installieren da immer die Meldung kam "this no UEFI Bios" (oder so ähnlich).



[AndiVienna91]

@marcusT vielen dank dann werde ich das abends mal versuchen und bin schon gespannt welche werte mich dann erwarten =)

@A6 die temps bewegen sich von ~35°C (idle) - ~78°C (prime 95) allerdings steigt bei geringerem vcore meine cpu schon aus bevor sie auch nur annähernd an diese temps kommen kann :-S von daher würde ich nicht verstehen warum die kühlung hier ausschlaggebend sein sollte...aber ich gebe dir natürlich recht eine wakü währe für einen sechskerner die bessere wahl...will aber aufgrund der hohen kosten (wenn schon dann will ich absolut alles mitkühlen und wenn möglich die radiatoren nur unter last zwangsbelüften) mal sehen wie weit ich mit dem derzeitigen equipment komme ;-)


EDIT: soo experiment 4-core overclocking durchgeführt jedoch mit eher ernüchternden ergebnissen...

bei 4 anstatt 6 aktiven kernen sinken zwar die temps ein wenig - was ja auch zu erwarten war - aber der vcore lässt sich trotzdem minimal auf dem selben offset (-0.005)
betreiben sonst setzt es ganz schnell einen bluescreen beim primen...sind zwar bei 4 aktiven kernen "nur" 1,32 volt aber ein großer fortschritt sieht anderst aus meine ich...
multi ist weiterhin auf 44 da mir die 100 mhz die notwendige mehrspannung und die damit verbundenen temps nicht wert sind...

so und einmal mehr stellt sich mir die frage...wo liegt der hund begraben...wir haben nach einem cmos reset alle die selben einstellungen umzustellen...also wenn ich einen groben
fehler in den einstellungen hätte den man schnell mal übersehen kann der aber solche auswirkungen hat denke ich dass das auf 150 seiten ja doch mal wo zur sprache gekommen
währe...

(llc läuft bei mir aktuell auf medium)

ich habe mich noch nicht so wirklich mit dem gedanken abgefunden dass meine cpu als einzige derart schlechte oc eigenschaften aufweisen soll xD


EDIT2: soo und noch ein kurzer anhang bei einer llc einstellung von 75% kann ich mit dem offset auf -0.060 runter und bleibe gerade noch stabil allerdings ist der vcore dann sogar ein
bisschen höher (~ 0.030)

hat die geringere offset-einstellung in verbindung mit der hohen llc-einstellung in irgendeiner weise einen vorteil obwohl im endeffekt der vcore wert steigt oder ist das
(abgesehen von ein paar grädern schwankung auf oder ab) jacke wie hose ??



[n0ti]

Jungs ich habe ja von marcusT das rampage gene IV gekauft, jetzt ist meine Frage gibt's eigentlich Performance oder overglocking Einschränkungen bei einem mATX board?



[p$YcHo]

Nein. Ist vom BIOS und den Einstellung her gleich wie ein ATX Board.



[n0ti]

Also eigentlich alles gleich nur kleiner, super



[p$YcHo]

Jep. Und halt paar PCIe Steckplätze weniger wegen mATX.



[n0ti]

ja eigentlich schon, aber ich wollt mir mal nen kleines system aufbauen hab jetzt halt ein kleines prodigy M mit diesem gene iv, mal sehen wie es läuft



[marcusT]

Ich hab nun das VII hier nur fehlt die CPU



[n0ti]

ja du sack, deswegen erst am samstag verschickt wa , freu mich drauf, endlich wieder was zum basteln



[marcusT]

nene, ist seit donnerstag abgebaut, bin seit tagen auf xp und tn paneel.
hab ne 2 kern auf pcgh gekauft für den übergang die wird erst mittwoch eintrudeln so wie ich den fall sehe.

nichts wofür es sich lohnen würde zu warten oder andere warten zu lassen
wenn dann hättest bis ende juni gewartet

ah....nur für dich. s'läuft grad 24 nach GoT



[Mayk-Freak]

Ich sehe auf der ovp nichts von 3 Jahre

Es schein wohl unterschiedliche Verpackungen zu geben bei mir steht drauf 3 Jahr Garanty



[n0ti]

So, hab es jetzt zurück geschickt, mal sehen wie lange das dauert, der Shop meinte 4 bis 6 Wochen 😈 ein Glück habe ich das IV Gene als Ersatz danke an MarcusT



[Lixi123]

Hast du denn wenn du OC weglässt die VCore auf "Auto" oder fix eingestellt? Könnte mir vorstellen, dass "Stromsparen" nur mit Auto VCore funktioniert. Oder ist wirklich das Einzige was anders ist, der Multiplikator? Bzw. womöglich betrifft das auch andere Voltages die nicht mehr auf Auto stehen. Ist aber nur eine Vermutung. Sobald ich übertakte werfe ich sämtliche Gedanken des Stromsparens ohnehin über Bord.

PS. Ich habe meine CPU nun gegen die 3930 von marcusT getauscht. Seitdem rennt alles. Scheinbar ist mein 3820 wirklich im Eimer.



[bonidinimon]

Hat schon jemand das neue Bios getestet?

Rampage IV Formula BIOS 4901
Improve system stability.



[H_M_Murdock]

@Little Boozer
Auf keinem der beiden Bildschirme?

@Work betreiben wir viele PCs mit 2 Bildschirmen, auf einem von beiden ist der Boot-Vorgang normalerweise zu sehen.
@Home an der GTX680 hab ich das Phänomen auch wenn ich zusätzlich zum TFT der per Displayport angeschlossen ist noch den TV per HDMI dran hab, ich geh aber davon aus dass der Bootvorgang aufm TV dargestellt wird, auch wenn dieser aus ist. Überprüft hab ich das aber noch nicht.



[H_M_Murdock]

Mir ist leider keine Möglichkeit bekannt die Monitor-Reihenfolge ab Bootvorgang zu ändern, wäre allerdings selber brennend interessiert.
Vielleicht mal im Monitor-Bereich nachfragen da gibt's einen Sammelthread für Multi-Monitor Setups, evtl hat da jemand ne Idee.

Entsprechende Jumper auf der Graka gibt's ja nicht, am ehesten vielleicht noch indem man das BIOS der Karte bearbeitet und flashed.



[ZuDummZumFeuern]

Ich musste meine beiden Dvi Kabel nur Tauschen, um einen Anderen Monitor anzusteuern. Hatte das gleiche Problem.



[H_M_Murdock]

Jo, ist normal.
Wenn beides DVI ist ist ein vertauschen ja auch kein Problem, wenns einmal DP und einmal HDMI ist ist es aber blöd wenn die Reihenfolge genau verkehrt herum ist.



[MehlstaubtheCat]

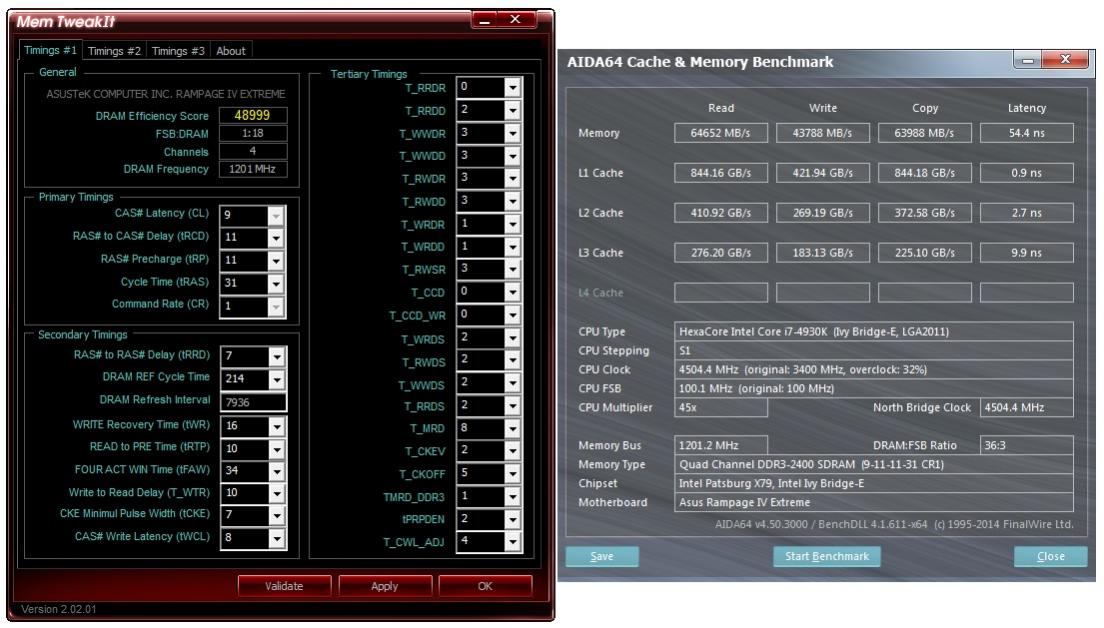

Kann mir bitte jemand hierbei mal helfen !

http://www.hardwareluxx.de/community/f13/arbeitsspeicher-writebug-kennt-das-jemand-1027579.html



[D3rs3lbi43]

XMP??



[MehlstaubtheCat]

Das sind gelockerte XMP Werte aber es geht trotzdem nicht.

Wer kennt das Problem das der "Write" Durchsatz so niedrig ist ?



[D3rs3lbi43]

X79 BIOS bug, might affect all x79 boards

scheint tatsächlich nen Bug zu sein den noch keiner behoben hat...



[Bob_Busfahrer]

Ich hoffe die Frage kam noch nicht sooo oft, aber wie zum Henker bringe ich das Board dazu, mein altes Win 7 (non uefi) von der SSD zu booten???
Es kommt immer no Boot device found insert correct Boot medium etc. :-(
Ich verzweifle hier!
BIOS ist 4802, die SSD hängt am 6er SATA 1

Ist das Rampage IV Formula



[Gelöschtes Mitglied 22910]

Alle USB und externe Festplatten ab.

Gehe bitte in das BIOS----Boot ---Boot Option Prioritäten dort deine SSD finden und einstellen,dann sollte es gehen.

bbs-Prioritäten :festplattenlaufwerk.



[MehlstaubtheCat]

Kennt sich jemand mit dem DRAM Swizzling Bit 0 und DRAM Swizzling Bit 1 aus.
Angeblich bringt es Performance bis ca. 2400MHz Ramtakt darüber sollte man es deaktivieren.
Hat da jemand Erfahrung drin ?
