[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)




Rampage IV Extreme Sammelthread (Intel X79)





Bilder Quelle: Asus HP



Specifications
Specifications

CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links
Problem beseitigungen
Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold


Preissuchmaschine
Reviews

Zuletzt bearbeitet:
Du kannst die Graka in jedem PCIe-Slot betreiben in den sie mechanisch passt.
Ob sie dann ihre volle Leistung entfalten kann ist eine andere Frage^^

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Es scheint wirklich zu wenig Vcore gewesen zu sein. Meine CPU brauch unglaubliche 1,336 V für 4400 MHz mit Prime 27,7 build1 (Custom run in place).

Hier die settings:


Anhänge

  • 4400.jpg
    212,5 KB · Aufrufe: 85
Hallo,

ich find die Taste einfach nicht!!


hab ja das formula
mit welcher F-Taste bekommt man ein boot menü, so das man die festplatten -laufwerke und sticks direkt auswählen kann von welcher man booten möchte. ?
damit meine ich aber nicht die F8 windows bootoption.

gruss kemen

Wenn Ihr mit offset OC betreibt auf was für eine Stufe stellt ihr die Load Line Calibration?

Gruß

Sagt mal hat von euch mal einer den alten Boxed-Kühler vom 1366er Sockel auf das Brett gebaut. Mit dem X-Socket soll man ja auch 1366er Kühler montieren können, nur ist da der Intel-Boxed natürlich nicht aufgelistet. Ich habe halt hier noch den Kühler von meinem W3520 und würde den mal für einen Testaufbau nehmen, bis aquatuning endlich mal aus dem Knick kommt und mir meinen Wakü-Kram liefert, den ich schon im Februar betellt habe.

Edit:
So mein Formula ist jetzt da. Das mit dem Boxed kann ich mir wohl knicken. Wenn man die Backplate wechselt sind zwar die Bohrungen auf dem Board für die "Spreitzdübel" frei, aber die schwarze Halterung des Kühlers geht nicht an der Sockelhalterung vom Board vorbei. Aber diese schwarze Halterung muß ja bis aufs Board runter kommen, damit die Spreitzdübel greifen können. Na ja ich habe mir heute dann noch einen Luftkühler bestellt, mit dem ich esrt mal testen kann, bis ich meine PC zerlege. Das ist echt blöd, das Intel keinen Kühler mehr beim Boxed liefert. Zum testen war der immer ganz gut.

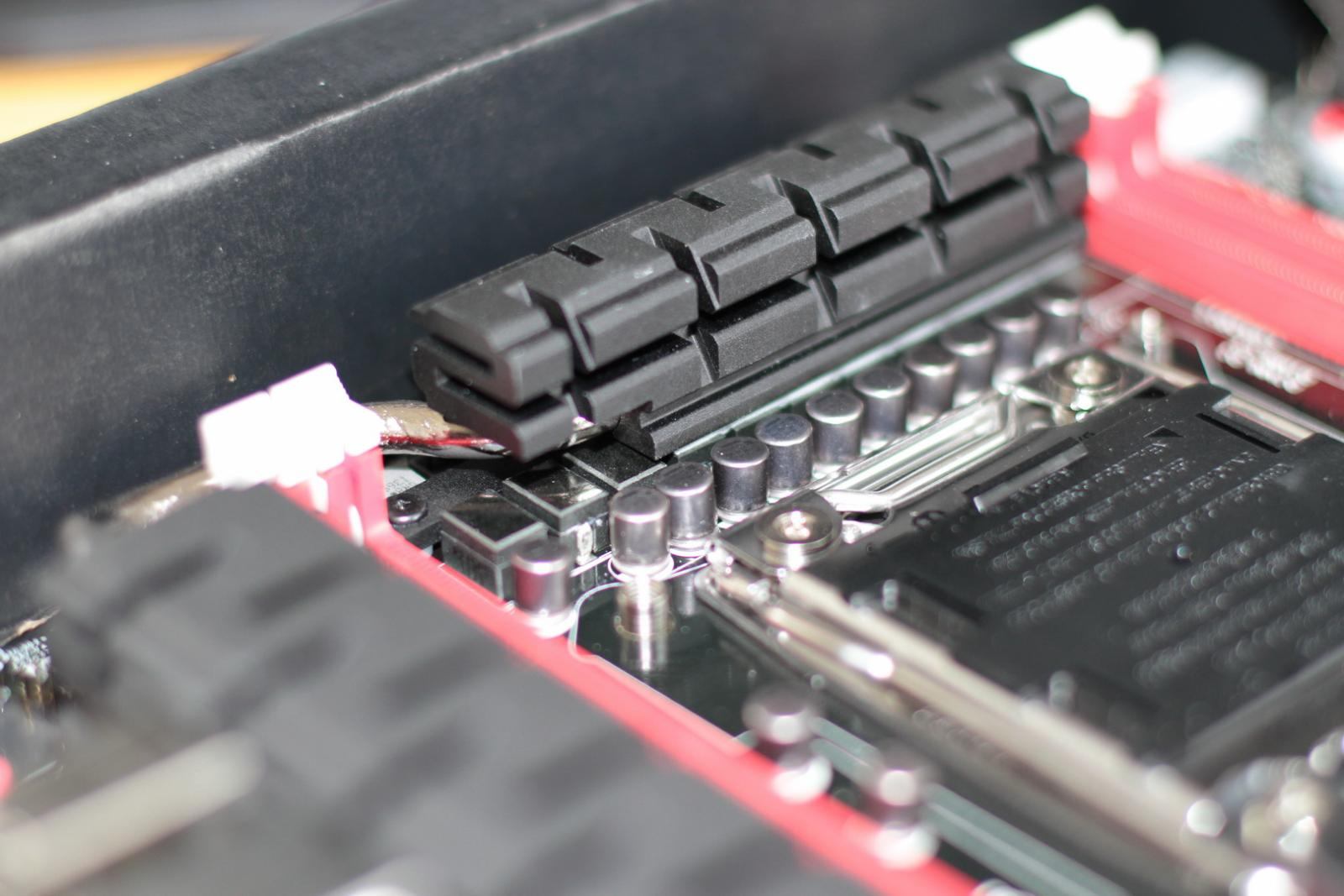

Mir ist aufgefallen, das der Spawakühler die letzten drei Chips nicht mehr bedeckt. Siehe Bild IMG_3717_Bildgröße ändern.jpg. Das sieht aber nicht aus, als ob das zu Ende gedacht wurde. Ich würde zwar eventuell eh einen Wasserkühler auf die Spawas schnallen, aber wenn es nicht nötig ist, würde ich mir den natürlich gerne sparen. Ab wann reicht der orginale Kühler vom Board nicht mehr. Ich habe nicht vor über 4.5GHz zu gehen und wenn mein 3930K nur 4.2GHz bei moderater Spannung (ca. 1.25V) macht, ist das auch ok. Einen 120er Lüfter lasse ich dann aber eh über die RAMs blasen, also bekommt der Spawa-Kühler auch etwas ab.

Den BF3-Code muss man doch erst frei rubbeln? Richtig?

Zuletzt bearbeitet:
Ja den musst du freirubbeln :)

Über die Temperatur würde ich mir keine Sorgen machen, betreibe meinen 3930K auf 4,2Ghz unter Luft und die Temperatur des Mainboards ist absolut im grünen Bereich. Es ist sogar das kälteste Board, dass ich je hatte ;) bin insgesamt sehr zufrieden mit dem Formula :)

Wenn Ihr mit offset OC betreibt auf was für eine Stufe stellt ihr die Load Line Calibration?

Gruß

Man ist das ruhig hier die letzte Zeit.
Keine Antwort parat für mich?
Oder betreibt Ihr alle kein OC mehr?

Für 24/7: AUS
Für Benchmarking: Je nachdem was Du erreichen möchtest.

Hallo Leute,

ich brauche mal eure Hilfe... Bitte lacht mich jetzt nicht aus :-)

Habe seit einiger Zeit das ASUS Rampage IV Extreme ( Intel X79) mit einem 3930er als Kühler nutze ich einen "Corsair Hydro Series H100", Speicher 2133er von G.Skill. Jetzt würde ich gerne nur zum Test (will ein Spiel benchen) die CPU fest auf 5,0 Ghz oder 4,9... egal takten. Stelle im Moment immer die Gamervorgabe auf 4,7 Ghz ein. Komischweise taktet er dann im Windows bei Last immer automatisch auf 4,399 oder 4,299... Lange Rede kurzer Sinn ich will den ich fest auf ca. 5 GHz haben. Könnt ihr mir stabile die BIOS-Settings geben?

Danke im Voraus

Lucky

Die Bios Settings sind von Cpu zu Cpu unterschiedlich !
Keiner kann Dir zu 100% die richtigen Settings nennen, die must Du schon selbst heraus finden.
Wenn das jemand hinkriegt dann sollte er direkt Lotto spielen gehen :fresse:

Zudem 5Ghz recht krass sind und nicht jede Cpu das mitmacht.
Versuche Dich erstmal mit 4,5Ghz, das wird für einen anfänger schon ein großer Schritt sein ;)

Vielen Dank für die Antworten!

@HisN
möchte eigentlich die VCore im 24/7 Betrieb noch etwas reduzieren, aber wenn ich mit dem Offset Wert weiter runter gehe bekomme ich beim Windowsstart einen blauen.
Mit fester auf einen Wert eingestellte VCore geht es aber, nur das er dann die im Ideal nicht reduziert :(

@Belphegor69
Ist das nicht auf Dauer ungesund für die CPU?

@Lucck13377
Mal "eben" auf 5GHz:eek:..OK...
Ich glaube nicht das das so einfach ist wie du Dir das vorstellst.
Für Werte kannst Dich ja mal hier an den Screens halten.
Die meisten sind ja mit unserem MoBo gefahren worden und häufig ist die Asus AI Suite geöffnet mit den Spannungswerten vom MoBo.
http://www.hardwareluxx.de/communit...ead-kein-frage-oder-quatschthread-852122.html

Hi Leute,

Hab mir gerade Asus Rampage iv Formula bestellt und hätte 2 Fragen dazu:

1. Hab hier kein Sammelthread für das Board gefunden, wird über Formula auch hier diskutiert oder gibts doch irgendwo ein Thread ?
2. Auf dem Mainboard hab ich über PCIe 16x Slot ein 4 Pin Molex Anschluss gesehen.. Wofür ist das ? muss ich den auch Anschliessen ? (Hab nur eine 6970)

thx

servus...

hab das brett auch und ne muss dich leide enttäuschen nen extra fred fürá formula wollten ma mal machen aber hatte sich dann erledigt da formula und extreme sich so ähnlich sind das da ein extra fred für ned notwendig ist/war...

hab selber 2*680 GTX im systen drinn und der steckplatz wird vermutlich erst benötigt wenn 3 oder 4 Graka´s drinn hängen ... brauchst also ned anschliesen...

:wink:

Richtig ist nur von nöten wenn die Graka massiv getaktet wird oder ab 2 Karten

Und Formula Threadt gibbet nicht da die Bretter sich nicht wirklich unterscheiden und vom Bios 98% identisch sind
mfg

Hi Leute,

Heute hab ich meine neues Asus Rampage IV Formula eingebaut und gleich ein fettes Problem.

Wenn der Recher startet , kommt gleich die Meldung:

"System unstable. Your CPU Ratio May Be down at 12x due to unsuitable conditions"

Im bios ist alles noch auf Standart...

Was kann das sein ??

thx

Sorry, hab vergessen meine Config zu posten:

Asus Rampage iv Formula
3930k
Corsair Vengeance 16 GB 1600 (CMZ16GX3M4A1600C9)
ATI 6970
Corsair HX850

Option, "Optimale Settings hat leider nicht geholfen"

Zuletzt bearbeitet:
bois geflasht?? ich konnte bei mir windows solange ned installieren bis ich selbst den RAM auf notprogramm hab laufen lassen und danach erst eingestellt hatte...

hmmm....

aber sonst startet alles???

was mim XMP Profil? schon versucht?

Zuletzt bearbeitet:
Ich habe zwar mal das Windows neuinstallieren können, aber jetzt komme ich wieder über die Fehlermeldung im bios nicht hinaus.
Wenn ich einmal mit der F5 Taste Optimale Settings lade, startet mal das Board.
Sobald ich den RAM auf 1600 MHZ einstelle, gehts wieder nicht.
Auch wenn ich danach den RAM auf 1333 MHZ einstelle.. Sehr komisch !
Ich muss dann immer wieder im Bios Optimale Settings einstellen um das Board wieder starten zu können.
Hab auch alle RAM Riegel raus und nur einen rein.

XPM Profil wird doch unter AI Overclock Tuner oder ?
Egal was ich im Bios einstelle, startet dann das Board nicht.. ausser ich lade einmal Optimale Settings.

Kann es sein, dass das Board mein RAM nicht mag ?

Langsam glaube ich , das Mainboard ist Defekt ?
Hier konnte ich zwar mal mit XMP starten, aber hat auch Probleme gemacht.. so wie Auto und Manual.

Bios ist aktuellste von Asus HP drauf

Ich habe zwar mal das Windows neuinstallieren können, aber jetzt komme ich wieder über die Fehlermeldung im bios nicht hinaus.
Wenn ich einmal mit der F5 Taste Optimale Settings lade, startet mal das Board.
Sobald ich den RAM auf 1600 MHZ einstelle, gehts wieder nicht.
Auch wenn ich danach den RAM auf 1333 MHZ einstelle.. Sehr komisch !
Ich muss dann immer wieder im Bios Optimale Settings einstellen um das Board wieder starten zu können.
Hab auch alle RAM Riegel raus und nur einen rein.

XPM Profil wird doch unter AI Overclock Tuner oder ?
Egal was ich im Bios einstelle, startet dann das Board nicht.. ausser ich lade einmal Optimale Settings.

Kann es sein, dass das Board mein RAM nicht mag ?

Langsam glaube ich , das Mainboard ist Defekt ?
Hier konnte ich zwar mal mit XMP starten, aber hat auch Probleme gemacht.. so wie Auto und Manual.

Bios ist aktuellste von Asus HP drauf

Würde das Board mal komplet vom Strom trennen inkl. Baterie raus für 10 min...wenn das nicht Klappt hast Du auf dem Board unten ein mini switch( Roter Kleiner Knopf) um auf das 2. Bios zu wechseln..wenn das auch nicht klappt will Ich mal behaupten das,das Mobo Defekt ist!!

Alles schon probiert.. Dann kam zwar die meldung vom bios nicht mehr.. Aber Windows hat dann nicht mehr gestartet.
Erst wenn ich mit der F5 die Optimale Einstellungen geladen habe, fuhr Windows wieder hoch.

Ich hab schon wirklich viele Boards gehabt, aber so ein scheiss bis jetzt noch nicht gehabt.
Aber warscheinlich ist das Board einfach defekt.. Heut wird wieder zurück geschickt und ersatz angefordert.

@-RAMMSTEIN-


Dein RAM ist nicht für Quad-Channel bzw. den X79 ausgelegt. Darin begründet liegen die Probleme bezüglich des nicht erreichten Taktes von 1600Mhz (in Kombination mit den restlichen relevanten Werten). Das Mainboard orientiert sich an den JEDEC-Standards, die herstellerseitig angegebenen Werte Deiner Riegel werden aber mit Hilfe des X.M.P erreicht, was als Übertaktung angesehen wird. Kann das Mainboard nicht mit dieser eingestellten Übertaktung auf 1600Mhz starten, quittiert es dies mit der Meldung "unsuitable conditions".
Auf der Seite von Corsair wird Dein Kit (CMZ16GX3M4A1600C9) als "Dual Channel DDR3" angegeben", der Quad Channel Kit wäre der (CMZ16GX3M4X1600C9). Daraus lässt sich ableiten, dass Dein RAM nicht für den X79 ausgelegt ist.
Ein ähnlicher Sachverhalt ist hier nachzulesen. Der RAM läuft zwar im Quad-Channel, aber eben nicht bei den angegebenen Werten. Ich hatte vor einiger Zeit selbiges Problem, bin mir daher sicher, dass es in Deinem Fall auch am RAM liegt.
Dir wird daher nur die Anschaffung passender RAM-Module übrig bleiben.

@-RAMMSTEIN-


Dein RAM ist nicht für Quad-Channel bzw. den X79 ausgelegt. Darin begründet liegen die Probleme bezüglich des nicht erreichten Taktes von 1600Mhz (in Kombination mit den restlichen relevanten Werten). Das Mainboard orientiert sich an den JEDEC-Standards, die herstellerseitig angegebenen Werte Deiner Riegel werden aber mit Hilfe des X.M.P erreicht, was als Übertaktung angesehen wird. Kann das Mainboard nicht mit dieser eingestellten Übertaktung auf 1600Mhz starten, quittiert es dies mit der Meldung "unsuitable conditions".
Auf der Seite von Corsair wird Dein Kit (CMZ16GX3M4A1600C9) als "Dual Channel DDR3" angegeben", der Quad Channel Kit wäre der (CMZ16GX3M4X1600C9). Daraus lässt sich ableiten, dass Dein RAM nicht für den X79 ausgelegt ist.
Ein ähnlicher Sachverhalt ist hier nachzulesen. Der RAM läuft zwar im Quad-Channel, aber eben nicht bei den angegebenen Werten. Ich hatte vor einiger Zeit selbiges Problem, bin mir daher sicher, dass es in Deinem Fall auch am RAM liegt.
Dir wird daher nur die Anschaffung passender RAM-Module übrig bleiben.

Das ist Quatsch...Habe schon über 30 DDR3 Ram Kits die für Dual betrieb wahren zusammen gewürfelt und über 2400 Mhz Ramt takt betrieben...

Das Brett startet sogar mit nur 1 oder 2 Riegel läuft dann nur im Single oder Dual aber Bootet und Läuft !!!

Inkompatibilität mit dem Ram kannst Du zu 100% ausschließen..wenn Die nicht defekt sind !!!!!

An Ram kann es nicht liegen. Hab auch nur mit ein Riegel versucht.
Ausserdem wird der Ram als Quad-Channel Verkauft. (4x4)

Vorher liefen die RAM´s auf Gigabyte G1 Assassin 2 (X79) mehrere Wochen ohne Probleme mit 1600 MHz.
Wie gesagt, auch wenn ich im bios 1333 oder 1066 eingestellt habe, hat das Board nicht richtig gestartet.
Hab jetzt bestimmt mich etwa 5 std. damit beschäftigt und alles mögliche probiert.
Mal ging es , mal nicht.

Entweder :
System unstable. Your CPU Ratio May Be down at 12x due to unsuitable conditions
Oder das Windows hat nicht gestartet, teilweise habe ich oben links nur ein blinkenden cursor gesehen.

Was ist den mit dem Rampage IV_E los, die Preise für das Board schießen gerade durch die Decke! Gibt es Probleme bei der Produktion, Lieferengpässe? Oder ist das doch weil sich der Ivy Umsatz in grenzen hält?

@rammstein

die idee mim ram kam mir gestern auch noch und ich muss BulliT leider rechtgeben....die Rampage Boards sind etwas zickig mit der Auswahl von RAM...steht auch des öfteren im ROG-Forum...

versuch es mal bei denen zu fragen die wissen meist einiges mehr als wir *duckundweg*

BTW: wie siehts mit deiner CPU aus??? wenn in Windoof kommst lass mal Prime laufen ned das dein Speichercontroller einen weg hat..

ach und nochwas...lass des mal auf 1333 RAM und schau mal nach ob deine Timings ned manuel fixen kannst...wie gesagt bei mir lies sich ned mal windows installieren mit 2133 RAM erst als ich alles auf optimal gesetzt hatte lief dwer insta-prozess durch...

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
