[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)

Rampage IV Extreme Sammelthread (Intel X79)





​

Bilder Quelle: Asus HP



Specifications

Spoiler

Specifications

CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links

Spoiler

ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen

Spoiler

Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold

Preissuchmaschine

Spoiler

Geizhals
Idealo
Heise
Hardwareschotte

Reviews

Spoiler

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<



[BulliT]

Unten am Bord ist ein kleiner roter Knopf mit dem kannst Du zwischen den beiden Biosen switchen.....

Im Fred 1. Seite...im Pic "Bios Flashback".....



[Tandr]

Schau ins manual seite 2-19.
Bei ausgeschalteten System BIOS Button gedrückt halten, dann wechselt die Status-LED aufs andere um.



[mark123]

ok danke hat alles geklappt! Wie kann ich den die Timings auf dem Board für den Speicher manual einstellen steht alles auf Auto



[Tandr]

Ich empfehle dir , obwohl es uncool ist das Manual zu lesen: Extreme Tweaker > Dram Timing Control >



[BulliT]

ok danke hat alles geklappt! Wie kann ich den die Timings auf dem Board für den Speicher manual einstellen steht alles auf Auto

was machst Du den seit 2005 im Luxx



[Gelöschtes Mitglied 22910]

Lesen....



[Atlas100]

Hi Leuts,

habe das RIVE jetzt ein paar Tage und komme bzgl. dem Multiplier Lock absolut nicht zurecht.
Sobald ich meine Konfig nur auf optimized settings stelle (Sonst nichts ändern) bekomme ich nach einem Standby das Problem dass der multiplier sich bei 12x locked.
Habe ich manchmal auch direkt beim BIOS boot - kommt eine Fehlermeldung dass der OC failed und der multiplier auf 12x locked ist.

Im ROG Forum habe ich schon einen Thread gestartet - aber irgendwie kommen wir da nicht voran.
Hat das Problem keiner von Euch?

Konfig:
3930k C2
RIVE @ 1305
Corsair Dominator GT 4x4GB

Gruss

Atlas



[oelkanne]

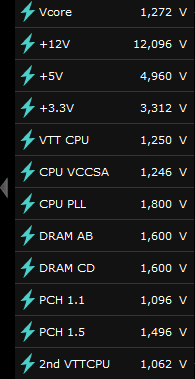

bin ziemlich verwirrt was genau jetzt die richtigen spannungen sind...hab schon vieles im RoG-Forum gelesen...aber selbst die BIOS-Erklährung wird mir mit so manchen begriffen unersichtlich....

könnte da mal einer nen blick drauf werfen ob das so in ordung is??? kenn mich mit intel cpu´s noch ned so richtig aus...bin aber am stuidieren was mann machen muss...

Danke schonmal..



[iku19sp]

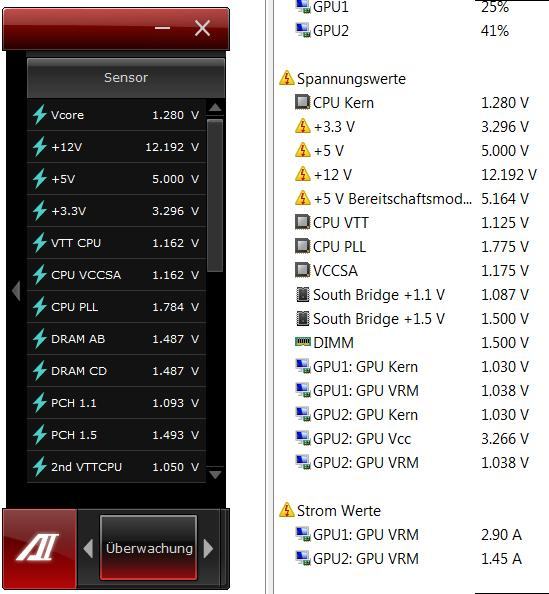

Vcore und Co

Anhang anzeigen 191353

bin ziemlich verwirrt was genau jetzt die richtigen spannungen sind...hab schon vieles im RoG-Forum gelesen...aber selbst die BIOS-Erklährung wird mir mit so manchen begriffen unersichtlich....

könnte da mal einer nen blick drauf werfen ob das so in ordung is??? kenn mich mit intel cpu´s noch ned so richtig aus...bin aber am stuidieren was mann machen muss...

Danke schonmal..

Hallo
habe ähnliche Werte, einzig DRAM AB und DRAM CD habe ich von 1.60 auf 1.50 Volt gesenkt
Gruss iku



[oelkanne]

das sieht nach Speicher Spannung aus. hab hält welche drin die 1.6v brauchen.

Gesendet von meinem GT-I9001 mit der Hardwareluxx App



[Eisbaer798]

Hm beim überprüfen meiner Werte ist mir jetzt aufgefallen, das die CPU VCCSA Spannung bei 1,271- 1,284 Volt liegt.
Bei Euch sind die Werte aber wesentlich geringer, die VCCSA Spannung müsste doch die Spannung für den Speichercontroller sein, oder?
Muss ich mir da irgendwie sorgen machen das die Spannung so hoch ist?
Sys läuft z.Zt. mit 16 GB (alle 8 Bänke voll) 1600er Ram@1,6 Volt und die CPU @4500MHz bei 1,248 -1,264 VCore.
Bios Version ist die 1201



Beim OC arbeite ich über die Offset Funktion, habt Ihr da auch das Problem das man keinen Wert unter -0,05 Volt einstellen kann.
Wenn ich kleinere Werte auswähle startet der PC nicht richtig bzw. bekomme ich einen blauen beim Win Boot.
Dies passiert obwohl der Takt mit festgesetzter VCore auf einen bestimmten Wert der unter dem Offset Wert liegt läuft.
Einer ne Idee was ich da machen kann?

Danke und Gruß



[BulliT]

Sollte mit standart(0,935v) locker bei dem Ram setup laufe.......lasse 2400mhz cl 9 mit 1,0000V laufen

offset hängt immer mit LLC level ab....

Gesendet von meinem HTC Desire HD A9191 mit der Hardwareluxx App



[Eisbaer798]

LLC Level heißt doch in dem Fall wie sehr das MoBo den VDroop in Grenzen hält.
Um so höher das LLC Level um so weniger VDroop hat man, dafür kommt es aber zu gefährlichen Spannungsspitzen...hmmm, was ist jetzt besser?

Na ja versuch die Spannung auf 1,0 Volt runter zu schrauben und schmeiß mal Linx an (VCCSA Spannung)

Danke für deinen Tipp



[Eisbaer798]

LinX läuft schon mal ohne Probleme durch und beim zocken hab ich auch keine Fehlermeldungen.
Die Spannungen hab ich sogar noch wesentlich weiter senken können.
Hab mich dabei an einen OC Screen von MiloMil gehalten:
(Dafür erstmal Danke, schön das du immer so viel OC betreibst)
Bild: 3960xc250x1001432vcl9ahd7v.png - abload.de

Die Spannungen die das MoBo unter Auto Einstellungen wählt sind ja mal so dermaßen übertrieben oder warum kann man die sooo weit senken?
Ich meine die CPU PLL Spannung von 1,75 Volt auf 1,5 Volt und die VTT CPU Voltage von 1,25 Volt auf 1,00 Volt, das ist schon ne Hausnummer!

Habt Ihr eigentlich auch das Problem, das wenn man bestimmte EFI Einstellungen ändert, diese speichert, der PC einen Kompletten Neustart macht also der ganze PC ganz ausgeht?
Ich frage mich immer ob so ein kurzer "Stromausfall" nicht ungesund für die HDD'S und andere Hardware ist.



[HisN]

Gibts seit die Boards einige Chips für das OC neu Programmieren müssen (P35-Zeiten). Ist also nichts neues. Und Hardware hat sich in den letzten Jahren bei mir jedenfalls nicht verabschiedet dadurch (wissentlich).



[Eisbaer798]

Danke HisN, bin vom nVidia 790i Chipsatz umgestiegen auf den X79.
Da wundert man sich natürlich wenn der PC auf einmal ausgeht.



[spywarrior123]

Hi Jungs,
ich check das einfach mit dem OC Key einfach nicht wie de funktionieren soll?!
Es zeigt zwar auf dem Bildschirm das Zeug halt an aber steuern mit diesen oben unten links rechts tasten auf der Tastatur kann ich ihn nicht
Was mach ich da immer falsch?! An der Grafikkarte oder am USB Aschluss der Tastatur kann es ja nich liegen oder?
Muss man da noch was Drücken oder so?

Danke

lg



[Evilpie]

aloha,

laut angaben ist das board ja e-atx, habe aber eben in den specs gesehen das es ja nur etwas breiter ist als normales atx. da stellt sich mir die frage was es denn nun fuer bohrungen hat, eatx oder atx? wuerde es vll ganz gerne in nen lian li v343b packen ohne grossartig zu basteln.



[McZonk]

@Evilpie: korrekt erkannt. Hier werden viele Begriffe durcheinander gewürfelt und das Board oftmals fälschlicherweise mit "dem" E-ATX angegeben. In Wirklichkeit nutzt es nämlich nur "einen erweiterten" ATX-Faktor (extended ATX --> E-ATX).

"Der" genormte E-ATX: 305 mm × 330 mm (12″ × 13″)
R4E mit "einem" extended ATX: 305 mm x 272 mm
[Standard-ATX genormt: 305 mm × 244 mm (12″ × 9,6″)]

Das Board nutzt auch die ganz normale ATX-Verschraubung und ragt rechts nur etwas mehr über.



[Belphegor69]

Moin moin,

bekomme mein System einfach nicht prime stabil. Die schnellsten Fehler bekomme ich beim blend Test. Mal kommt ein Bluescreen und mal Absturz eines threads. Nach einigen Minuten oder nach Stunden. Habe das Gefühl das es der Speicher ist. Habe schon so ziemlich alle Einstellungen getestet. Mit einer alten 32bit prime version lief es rund. Nutze die 64bit 27,6 build 2.

Im normal Betrieb und beim zocken keine Probleme. Evtl. Prime buggy?

CPU läuft im offset -0.20 und LLC High

Im Anhang sind meine bisher stabilsten settings. Kann mit wer weiterhelfen?



[HisN]

Du könntest Dich über den Bluescreen äußern. Die sagen ja meist was falsch läuft und sind nicht nur Schikane.

http://www.hardwareluxx.de/communit...-laberthread-19-a-803130-34.html#post17236318 ist für 2011 nicht groß anders.



[shorty71]

Wenn es im normalen Betrieb funktioniert, ist doch alles OK. Mit der Prime-Version bekomme ich auch Fehler, obwohl mein Sys. seit Monaten Rockstable läuft.



[MKroenke]

Was vielleicht daran liegt, dass du sonst nie so hohe Last anliegen hast. Das neue Prime läuft bei mir absolut stabil, braucht nur einige Stufen mehr VCore als die 26.6.



[shorty71]

Ich rendere mit dem Sys. BlueRays, zocke stundenlang Bf3, mir reicht das. Bin einfach der Meinung das Prime ein gutes Mittel zum Zweck ist, mehr nicht. Ich verbrate sicher nicht den teuren Strom mit stundenlangem Geprime.



[derfiese]

@spywarrior123

Da musst ne Tastatur anstecken an den Key USB



[DavChrFen]

Wie ist denn das mit den PCIe-Slots: Gibt es da irgendwelche Beschränkungen, außer dass die roten, wenn alles belegt ist, mit 16-8-8-8 laufen?
Ich steige da noch nicht durch. Die schwarzen sind davon unabhängig?



[McZonk]

Ab ins BIOS und den PCI-Express-Lane-Simulator ausprobieren . Bild 29 von 39 aus dem Album R4E_BIOS_Bildergalerie



[DavChrFen]

Also ich hab das Board noch nicht.



[Belphegor69]

Du könntest Dich über den Bluescreen äußern. Die sagen ja meist was falsch läuft und sind nicht nur Schikane.

http://www.hardwareluxx.de/communit...-laberthread-19-a-803130-34.html#post17236318 ist für 2011 nicht groß anders.

Danke für den link. Sowas fehlte mir noch. Habe einen x101er= increase voltage. Teste jetzt mal 4 Stufen Vcore höher. Bin gespannt. ;-)

Möchte den Rechner zumindest 1x Primestabil sehen. Anschließend gehe ich wieder 200 MHz hoch.

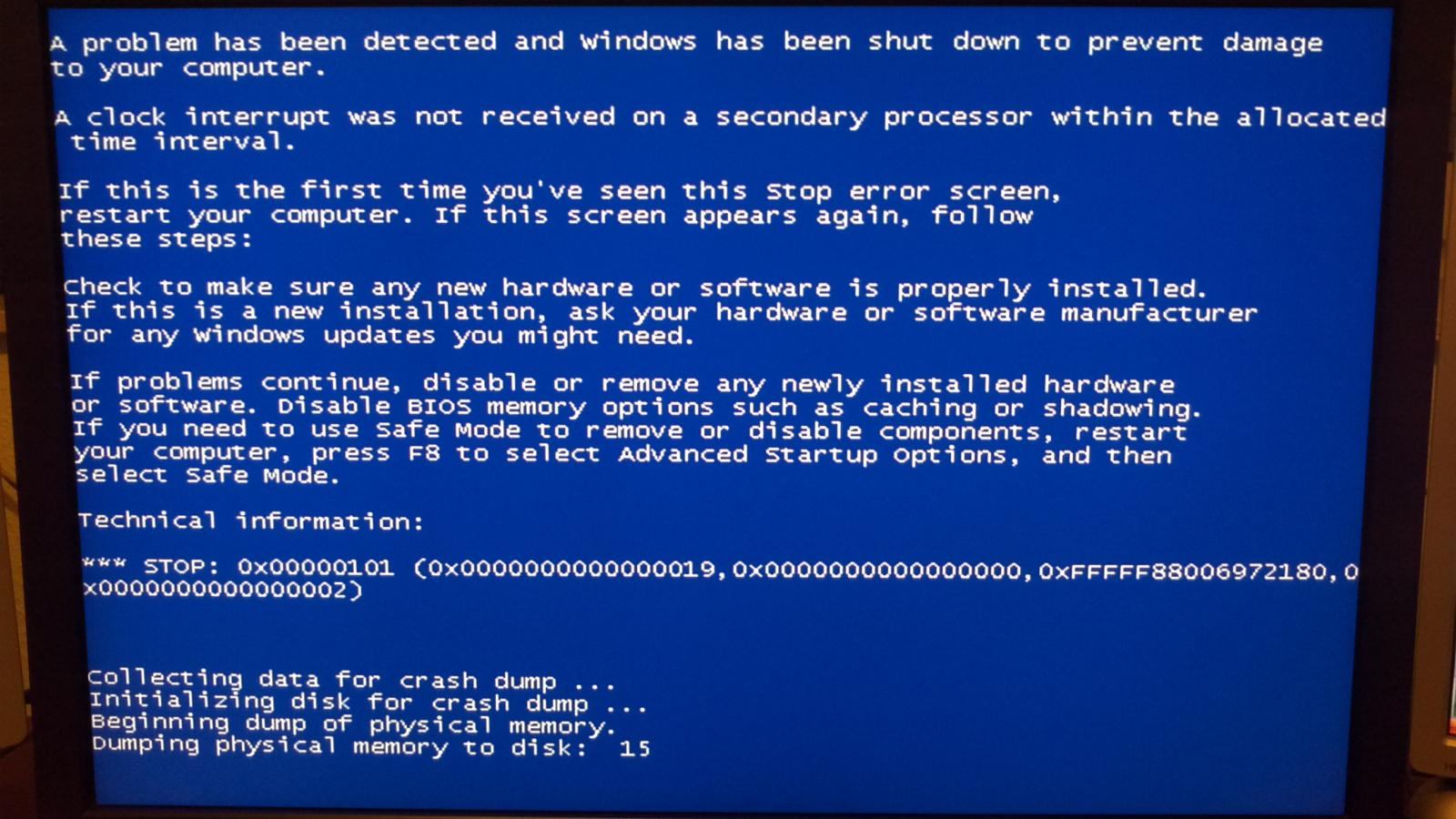

Hier der Bluescreen:



[iku19sp]

@all RIVE Spezis
Eine einfach Anfrage; kann eine Grafik-Karte auch alleine
im PCI-e Slot 3 betrieben werden ?

Meine H2O RAM Kühler Koolance RAM-33 passen beim RIVE nicht,
da der RAM-Slot zu nah am PCI-e Slot 1 der Grafik-Karte ist.

vielen Dank für die Hilfe
Gruss iku
