[Sammelthread] ASUS Rampage IV Extreme ( Intel X79)




Rampage IV Extreme Sammelthread (Intel X79)





​
Bilder Quelle: Asus HP



Specifications
Specifications

 CPU
Intel® Socket 2011 for 2nd Generation Core™ i7 Processors
Supports Intel® Turbo Boost Technology 2
* Refer to ASUSTeK Computer Inc. for CPU support list
Chipset
Intel® X79
Memory
8 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2133(O.C.)/1866/1600 /1333/1066 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physicalcharacteristics of individual CPUs.
* Refer to ASUSTeK Computer Inc. or user manual for the Memory QVL (Qualified Vendors Lists).
Multi-GPU Support
Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Expansion Slots
4 x PCIe 3.0/2.0 x16 *1
1 x PCIe 3.0/2.0 x16 (x8 mode, gray) *1
1 x PCIe 2.0 x1
Storage
Intel® X79 chipset :
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), black
Support Raid 0, 1, 5, 10
ASMedia® PCIe SATA controller :
2 x eSATA 6Gb/s port(s), red
2 x SATA 6Gb/s port(s), red
LAN
Intel®, 1 x Gigabit LAN Controller(s)
Bluetooth
Bluetooth V2.1+EDR
Audio
Realtek® ALC898 7.1-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Blu-ray audio layer Content Protection
- Optical S/PDIF out port(s) at back panel
USB Ports
ASMedia® USB 3.0 controller :
8 x USB 3.0 port(s) (4 at back panel, blue, 4 at mid-board)
Intel® X79 chipset :
12 x USB 2.0 port(s) (8 at back panel, black+red, 4 at mid-board)
Overclocking Features
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
ROG iDirect
Extreme Engine Digi+ II :
- 8 -phase CPU power design
- 3 -phase VCCSA power design
- 2 + 2 phase DRAM power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- Q Reset
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Wallpaper
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
BIOS Flashback
USB BIOS Flashback
Overclocking Protection :
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED II
- ASUS C.P.R.(CPU Parameter Recall)
Special Features
ASUS EPU :
- EPU
CPU Level Up
ASUS Exclusive Features :
- MemOK!
- Onboard Button : Power/Reset/Clr CMOS (at back IO)
ASUS Quiet Thermal Solution :
- ASUS Q-Fan Plus
- ASUS Fan Xpert
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x Bluetooth module(s)
2 x eSATA 6Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0
8 x USB 2.0 (one port can be switched to ROG Connect)
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
1 x RC Bluetooth switch(es)
Internal I/O Ports 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
3 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x OC Key header(s)
1 x OT header(s)
2 x Subzero Sense connector(s)
1 x Slow Mode switch(es)
7 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x Q Reset switch(es)
2 x EZ Plug connector(s) (4-pin in white for memory DIMMs; 6-pin in black for PCIe slots)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x BIOS Switch button(s)
Accessories
I/O Shield
4 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x CrossFire cable(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x ProbeIt cable set(s)
1 x 12 in 1 ROG Cable Label(s)
1 x OC Key(s)
1 x OC Key cable(s)
1 x X-Socket pad(s)
BIOS
2 x 64Mb Flash ROMs, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability
WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE
Support Disc
Support DVD:
- Drivers and Applications
Kaspersky Anti-Virus
ASUS TurboV EVO Utility
ASUS PC Probe II
ASUS Update
ASUS AI Suite II
ASUS AI Charger+
Daemon Tool Pro Standard
ASUS WebStorage
Form Factor
Extended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )
Note * This motherboard is ready to support PCIe 3.0 SPEC. Functions will be available when using PCIe 3.0-compliant devices. Please refer to ASUSTeK Computer Inc. for updated details.

Nützliche Links
ASUS Rampage IV Extreme - UEFI Guide for Overclocking

Digi+ Power Control Begriffe/Optionen Erklärung

ASUS Official X79 Motherboards Support Thread ( Neuste Beta Bios Versionen)

EKWaterBlocks: EK-FB KIT RE4 (Wakü für das Board)

Koolance: MB-ASR4E (Wakü für das Board)

Mips: MCH2451 (Wakü für das Board)

Mips: MB7511 (Board inkl. Wakü)

Problem beseitigungen
Benchmarks zeigen zu geringe Werte am SATA6GB Port = An den richtigen Ports angeschlossen? Klick für Bild

Mein System zeigt mir ständig eine geringe auslastung der Kerne an und taktet sich nicht oder kaum runter = der Intel Rapid Storage Treiber macht im Moment noch Probleme, prüfen ob er installiert ist, wenn ja deinstallieren und den MSAHCI Treiber nehmen..

Probleme mit einem USB Port oder einem USB Gerät? Probiert mal volgendes = Im Windows mal im Energiesparmodus das selektive Abschalten nicht benötigter usb ports deaktivieren....... Danke an plagestonecold


Preissuchmaschine
Geizhals
Idealo
Heise
Hardwareschotte

Reviews

>>>>>>>>>>ASUS Rampage IV Extreme Hardcore is back!<<<<<<<<<<

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Jaja, ich hab immernoch das 1101er Bios drauf. ^^

Wird Zeit fürs 2105er.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Das langsame Booten bei Asus Boards war bisher immer nen Grund für mich beim nächsten MB Kauf mal GB oder Arschrock auszuprobieren, aber jetzt weiß ich nicht mehr einen Grund warum ich von Asus wegkommen sollte. :d

Komisch, am Computer sagt er mir, es sei nur ehr 1 Laufwerk verfügbar, und das ist das Systemlaufwerk, die SSD.

Über die Verwaltung, neu einlesen, brachte auch keinen Erfolg.

Okay, jetzt komm ich nicht mehr ins BIOS, weil er gleich mit dem Booten beginnt.

Hänge ich die Tastatur um, oder ohne den PS2 Adapter, kommt auch kein Bios Screen.

Das Problem, der startet gleich mit dem booten.

Hab das Bios 2105.

Zuletzt bearbeitet:
Das einzige was half, war wie ich mich zurück erinnerte, man stelle ihm den Strom ab. Also Netzteilschalter auf 0 und den Power Button ein paar Sekunden halten, und es geht schon. :)

Läuft wieder, Laufwerke auch alle da.

Zuletzt bearbeitet:
Das R4E/R4F ist ganz allgemein sehr zickig. Zum Vengeance kann ich leider nichts sagen, da ich nur 2 Vengeance-Riegel hab. Mir ist nur aufgefallen, dass Micron-Speicher defacto garnicht läuft. Für nur wenig mehr bekommst du aber auch schon Patriot Viper Extreme und der läuft auf Jedenfall.;)

Oder nimm einen G.Skill, z.b den hier: F3-14900CL9Q-16GBZL(Geizhals).
Der sollte auf dem RIVF sauber laufen und schaut auch besser aus...^^

Die Dominator Platinum reizen mich optisch auch, passen allerdings bei mir nicht unter den Kühler. Mal sehn, wenn der Radiator noch Luft für die CPU hat.:hwluxx:

Zuletzt bearbeitet:
Auf den Platinum sind auch Samsung Chips verbaut!

---------- Post added at 17:24 ---------- Previous post was at 16:51 ----------

Sagt mal, dauert es bei euch auch so lange bis LinX die erste Zeile fertig hat ?!
Der rödelt schon 15min und zeigt mir immer noch net die erste Zeile ?!

Je mehr Ram man einbindet desto länger dauerts. Ansonsten hast du LinX als Admin gestartet? Passiert manchmal das sich der Ram nicht füllt und nur die Zeit abläuft als Nicht-Admin.

Der Dominator Platinum tät mir schon gefallen ist aber doch ne ganze Ecke teurer als der Rest den ich im Auge hatte.
Die Samsung Green scheinen wirklich sehr gut zu sein, muss ich mal drüber nachdenken.
Die G.Skill würden halt farblich perfekt zum RIVF passen.

EDIT:
Wie sieht's eigentlich mit dem Audiotreiber aus?
Asus wirbt da ja mit X-Fi und so...ist das der Mist von Creative den man kennt oder gibt's dafür nen vernünftigen Treiber der auch störungsfrei funktioniert?

Zuletzt bearbeitet:

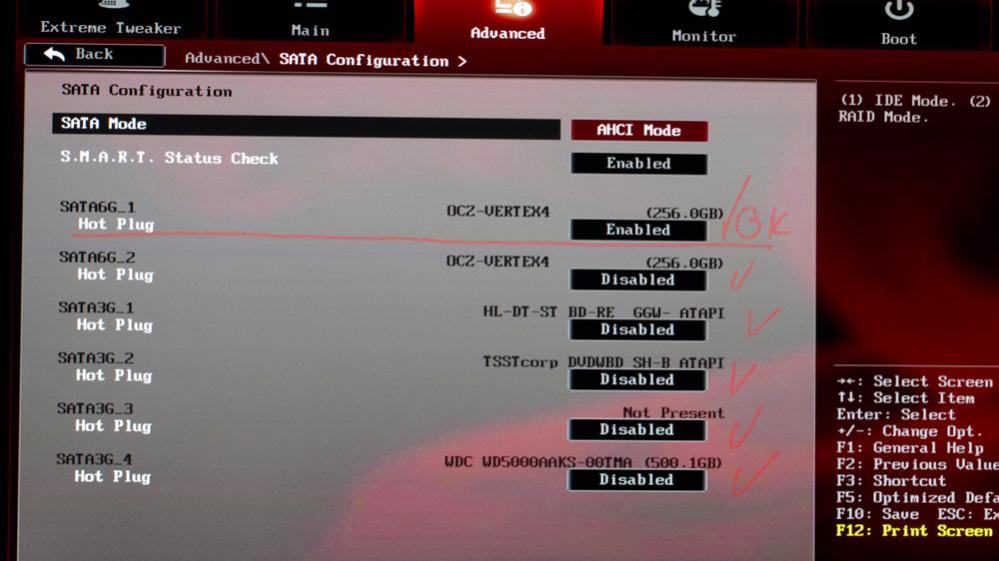

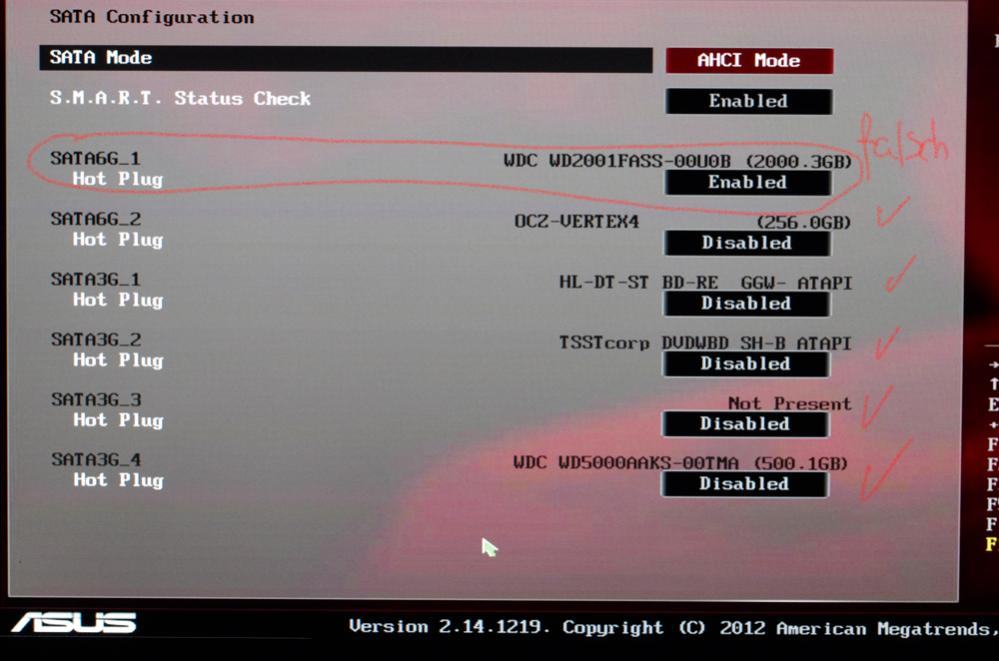

Festplatten-Controllerzuordnungsprobleme im BIOS 2105?

Ich habe zwei gleiche SSD, nämlich 2 OCZ Vertex 4, 256GB, im Rampage Extreme 4 am Intel SATA6GB/s (rot oben) installiert!

Nach dem Kaltstart war dies auch richtig im BIOS unter Advenced; Satakonfiguration eingetragen! Aber nach einem Neustart, sah ich dann im BIOS, dass angeblich auf der ersten Intel SATA6GB/s meine WesternDigital Festplatte (2000GB) angschlossen sein sollte, was ja nicht stimmt! Die ist am ASMedia SATA 6GB/S angeschlossen (rot unten)

Hat das BIOS 2105 Festplatten-Controllerzuordnungsprobleme?


Anhänge

  • SATA6G-Durcheinander-002.jpg
    61 KB · Aufrufe: 78
  • SATA6G-Durcheinander-001.jpg
    57,4 KB · Aufrufe: 73
Dem Screen nach ist dein ASM Controller garnicht aktiv oder sehe ich das falsch?

Kontrolliere das doch mal und falls der auf "Enabled" steht deaktiviere ihn und probier mal ein Start nur mit den X79-Anschlüssen. Ich hatte am Anfang auch so ein komisches Verhalten der SATA-Ports nach dem 2105 Flash.

Der ASM Controller muss aktiv sein, sonst könnte ich ja auch nicht auf Festplatte zugreifen... aber was ich mich auch schon längst frage, WO sehe ich welche meiner am ASMedia angeschlossenen Fesplatten?

War jetzt nochmals im BIOS! Im Moment stimmt alles! Der ASMediaController ist auf AHCI... Nur weiss jemand, wo man die am ASMediaController angehängten Festplatten sehen kann? In der SATA Configuration sind nur die von Intel! - Also soweit ich auf YouTube von andern Rampage 4 Extreme Mainboradbesitzern gesehen haben, gibts im BIOS gar keine Auflistung der einzelnen ASMedia Controller! Fehlt einfach....
------------------------
Für was ist eigentlich der "Hot Plug" (aktiviert/deaktiviert)?
Ah, selbst gefunden: http://www.itwissen.info/definition/lexikon/Hot-Plugging-hot-plug.html

Zuletzt bearbeitet:
Sagt mal ist das wirklich so blöd, wenn ich im Bios (1404) die Bootreihenfolge festlege z.B. DVD>SSD>disable>disable, dass er dann nur noch von DVD bootet? :confused: Nur wenn die SSD an erster Stelle steht, dann bootet er auch davon. Ich hatte bis jetzt immer das CD/DVD-Laufwerk an erster Stelle stehen, um spontan mal die Acronis-CD einlegen zu können und ein Image zu machen. So muss man ja jedes mal ins Bios um von einem anderen Medium booten zu können. :(

Im Offset benötige ich einen Tick mehr VCore als mit festen Werten.

Fest (manual, LCC High)


Offset (LCC Regular)


Ist das normal? Die anderen Werte sind 24/7 tauglich denke ich :)

Vermutlich ja, ich habe aber nie mit fester VCore probiert. Aber auf deinem Offset-Bild ist auch die VCCSA viel niedriger. Ich habe mal gelesen, dass man zu wenig VCCSA mit VCore kompensieren kann, was dann ja bei dir zutrifft.

ich habe mich vielleicht falsch ausgedrückt - ich hätte auch mit den festen Werten weniger VCCSA fahren können.
Aber ich kann irgendwie im Offset die VCore nicht so fein einstellen wie manual mit den festen Werten.
Dennoch bin ich mit dem Ergebnis mehr als zufrieden :)

Sven schönes Ergebnis, da bin ich ja gerade neidisch :P

Mein CPU-Krüppel macht schon mit 4.5Ghz Probleme und das mit ner Vcore von 1.35Volt o_O

Habe nun auch die BIOS Version 2105 drauf aber seit dem Flash geht mein Xeon E5-2650L nicht mehr ,mußte mein alten Xeon E5-2620 drauf packen und dann startet das Board auch wieder.
Hat jemand eine Ahnung warum der 8 Cores mit der neuen Versin 2105 nicht mehr geht obwohl es mit der alten Version 1404 ging ?

Ich kannte bis jetzt nur, dass die Xeon`s nicht auf den Rampage`s laufen, sondern nur auf dem Asus WS.
