[Sammelthread] ASUS ROG Crosshair VII Hero (X470)

ASUS ROG Crosshair VII Hero (X470) Sammelthread + FAQ


Die technischen Daten in der Übersicht:

Hersteller und Bezeichnung
ASUS ROG Crosshair VII Hero (Wi-Fi)
Mainboard-Format ATX
CPU-Sockel
PGA AM4 (für Summit Ridge, Raven Ridge und Pinnacle Ridge)
Stromanschlüsse
1x 24-Pin ATX
1x 8-Pin EPS12V
1x 4-Pin +12V
Phasen/Spulen
14 Stück
(12x CPU, 2x RAM)
Preis
ASUS ROG Crosshair VII Hero: ab 260 Euro
ASUS ROG Crosshair VII Hero (Wi-Fi): ab 279 Euro
Webseite
ASUS ROG Crosshair VII Hero
ASUS ROG Crosshair VII Hero (Wi-Fi)

Southbridge-/CPU-Features
Chipsatz
AMD X470 Chipsatz
Speicherbänke und Typ
4x DDR4 (Dual-Channel), bis effektiv 3.466 MHz mit Ryzen-2000-Serie, bis effektiv 3.200 MHz mit Ryzen-1000-Serie (inkl. Raven Ridge)
Speicherausbau
max. 64 GB (mit 16-GB-UDIMMs)
SLI / CrossFire
2-Way-SLI, 3-Way-CrossFireX

Onboard-Features:
PCI-Express
2x PCIe 3.0 x16 (x16/x8) über CPU
1x PCIe 2.0 x16 (x4) über AMD X470
2x PCIe 2.0 x1 über AMD X470
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen
6x SATA 6GBit/s über AMD X470
2x M.2 M-Key (PCIe 3.0 x4, 1x shared) über CPU
USB
3x USB 3.1 Gen2 (2x am I/O-Panel, 1x über Header) 2x über ASMedia ASM3142, 1x über AMD X470
10x USB 3.1 Gen1 (8x am I/O-Panel, 2x über Header) 4x über CPU, 6x über AMD X470
5x USB 2.0 (2x am I/O-Panel, 3x über Header) über AMD X470
Grafikschnittstellen
-
WLAN / Bluetooth
WLAN 802.11a/b/g/n/ac über Realtek 8822BE, Dual-Band, MU-MIMO,
bis 867 MBit/s, Bluetooth 4.2 (nur bei der Wi-Fi-Version!)
Thunderbolt
-
LAN
1x Intel I211-AT Gigabit-LAN
Audio-Codec
und Anschlüsse
8-Channel ROG SupremeFX S1220A Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
LED-Beleuchtung
RGB-LEDs
2x RGB-Header
2x addr. RGB-Header
FAN- und AIO-Header
1x 4-Pin CPU-FAN-Header
1x 4-Pin CPU-OPT-FAN-Header
3x 4-Pin Chassis-FAN-Header
1x 4-Pin-AIO-Pump-Header
1x 4-Pin-W_Pump+-Header
1x 3-Pin-W_Flow-Header
1x 2-Pin-W_In-Header
1x 2-Pin-W_Out-Header
1x 4-Pin-H_Amp-Header
1x 5-Pin-EXT-FAN-Header
Herstellergarantie: 3 Jahre (nur über Händler)


Unterschiede zum C6H:

- Keine Löcher mehr zum montieren von AM3 Kühlern per Schraubmontage.

- 2 x M.2 und deren Anbindung:

AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
PCIE_x8/x4_2 slot shares bandwidth with the M.2_2 slot.


Asus Support/Bios
ROG CROSSHAIR VII HERO Driver & Tools | Mainboards | ASUS Deutschland


Bios/Screens
folgt ...

Test/Multimedia:
ASUS ROG Crosshair VII Hero (Wi-Fi) im Test - Siebte Generation mit X470-FCH - Hardwareluxx
ASUS ROG X470 Crosshair VII Hero Review | Introduction and Technical Specifications | CPU Mainboard | OC3D Review
ASUS ROG Crosshair VII HERO (Wifi) review - Introduction

Aktuelle Preise:
Mainboard Preisvergleich | Gnstig bei idealo kaufen

Nützliche Tools:
AMD Ryzen Master-Übertaktungstool | AMD
ASUS ZenStates - Overclock.net - An Overclocking Community
http://www.softnology.biz/files.html

- - - Updated - - -

Übersicht kompatibler Ram-Kits über 3200mhz:
G.Skill Trident Z RGB F4-3200C14-16GTZR | 2x8GB | 1Rx8 | kompatibel | Bios 0601 @ 3466 14-14-14-28 Geardown Mode 1.406V, ProcODT = 53.3 Ohm @kamikatze13

Bitte helft mir sammeln, was den RAM angeht, Danke!

Hier können Erfahrungen um das Brett Diskutiert und gesammelt werden.



[ollithehub]

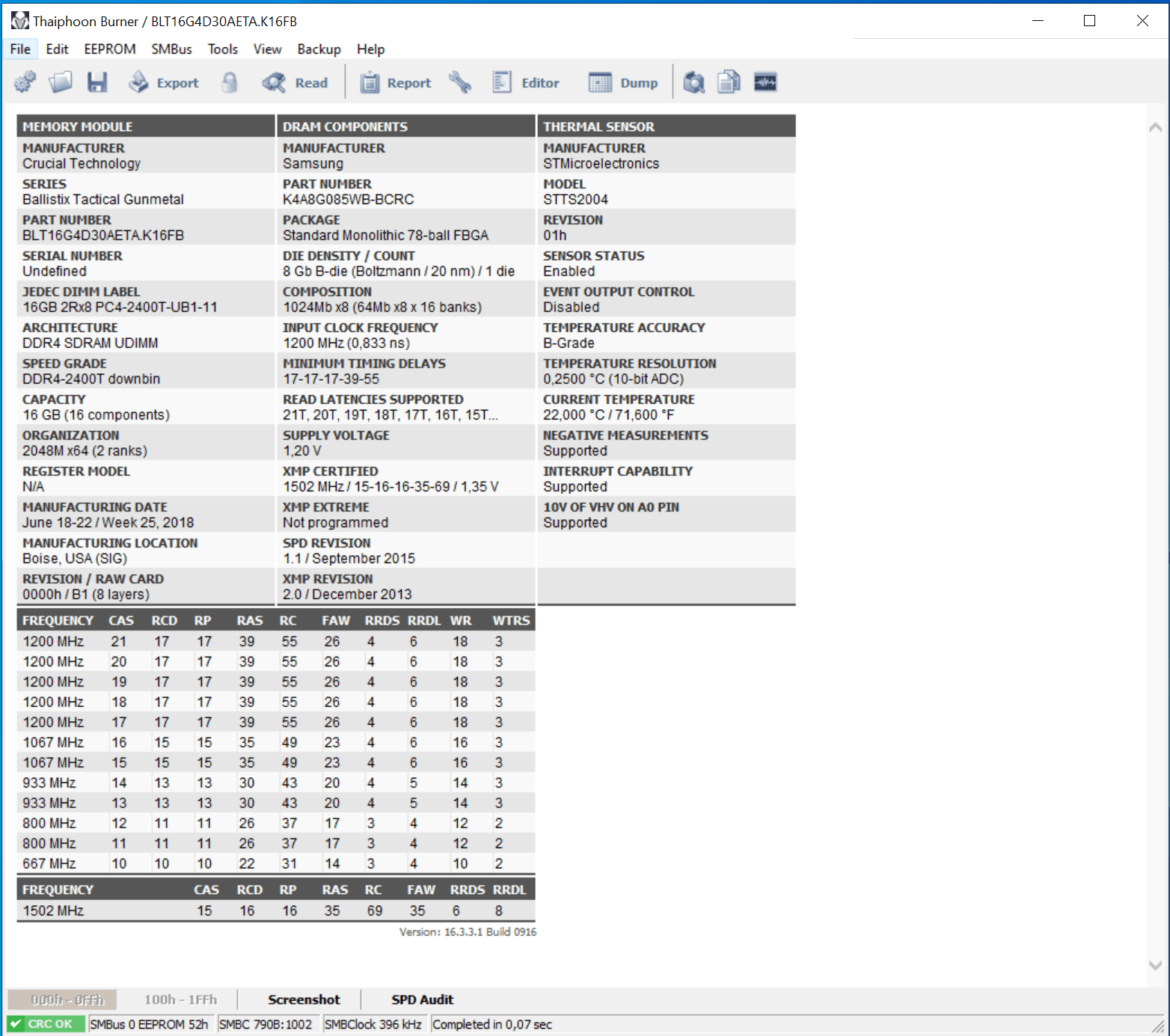

So hier das bild von meinem Speicher



[nemesis001]

Ich habe auf dem C7H die aktuelle BETA Bios Version 4101 installiert.
Bisher läuft diese hervorragend mit meinem Ryzen 5950X. Mit dem AGESA Update von 1.1.8.0 auf 1.1.9.0 scheint der Curve Optimizer verbessert.
Mit der alten Version war bei AllCore -10 Ende. Bei -15 hatte ich im Ruhezustand und bei Belastung eines Kerns immermal Neustarts.
Mit der Version 1.1.9.0 läuft -15 stabil.
Weitere Einstellungen sind aktuell: IF-Takt 1800 MHz, RAM ist 2*8GB Hynix g.skill ripjaws v + 2*16 GB Samsung ebenfalls g.skill ripjaws v original 3200er auf 3600 mit moderaten Timinganpassung übertaktet.



[Raptor[TP]]

Was drückt deine CPU so im CB20 Multi ?

Also ich bin am überlegen mir für das Board evtl. einen Ryzen 7 5800x zu holen und meinen Ryzen 7 3700x in den HTPC zu packen.

Oder ich belasse das System und pack nen Ryzen 5 in den HTPC (wird dann später auch für zocken benutzt)

Nochmal betrachtet werde ich bei 3440x1440 sowieso immer im GPU Limit landen.
Von daher erst mal nur NT + Graka update.



[nemesis001]

Mit dem eingestellten CO Wert - 15 etwa 640/10100. Interessanter finde ich die PC Mark 10 Punkte. Zwischen CO aus und CO - 15 liegen knapp 100 Punkte Unterschied.



[Raptor[TP]]

Einfach mal so das doppelte von meiner CPU ... OK

Naja gut - ist ja auch 8 vs 16 Kerner



[Dracal2002]

Hi da ich endlich meine neue Grafikkarte habe, hab ich jetzt auch ein Update auf das 4101 gemacht.

Läuft auch bei mir super und ich konnte meine Ram settings direkt übernehmen und sie sind stabil.

Re-size bar bringt bei der 6900xt ca 5% im mittel.

Ich finde es nur schade das der CO anscheinend nicht mit 3xxx Ryzen geht



[nemesis001]

Beta Version 4102 steht zum download bereit.



[Gelöschtes Mitglied 314968]

wo?



[nemesis001]

Ähm, auf der Asus Homepage.
hier



[Gelöschtes Mitglied 314968]

Ich seh auf der Asus Homepage keine neuere Version als 4007.

Beitrag automatisch zusammengeführt: 07.01.2021

Link mal die Seite anstatt den DL Direktlink.



[Boardi05]

also ich seh die 4102 beta

ROG CROSSHAIR VII HERO | Motherboards | ROG Global

AMD X470 ATX-Mainboard mit M.2-Kühler ✓ Aura Sync RGB LED ✓ DDR4 3466MHz und vielen weiteren Features ► Jetzt mehr erfahren!

rog.asus.com



[Gelöschtes Mitglied 314968]

Mhm ich hab da bisher keine Beta drin. Vielleicht kommts ja noch.



[Dracal2002]

@iLovePancakes

Hier der direkte Asus Download Link

4102 beta



[Raptor[TP]]

manchmal ist es erst auf der englischen Seite und noch nicht auf der deutschen.

Hier ist aber schon beides verfügbar.
Hatte ich einmal den Fall (evtl. auch nur irgend ein alter Cache im Browser) sollte ja nur ein Overlay sein



[Gelöschtes Mitglied 314968]

Jetzt hab ichs auf der deutschen Seite auch. Naja müsste in ner Woche stable sein. Asus halt.

Dann teste ichs mal.



[ollithehub]

Juhu zusammen. Habe mich die Tage mal mit dem Thema CCX unterschiedlich takten per BIOS beschäftigt. Bin von der Funktion recht begeistert.
So konnte ich meinem 3900X 4500/4550/4300/4300 Mhz entlocken.
Gibt es auch irgendwie hier die Spannungen unterschiedlich einzustellen. Wozu ist die Einstellung VID ind dem Menuepunkt.
Wäre super wenn mich hier mal einer aufklären bzw. helfen kann.

Gruss

olli



[Neo52]

hast Du ein C7H oder ein C6E (wie in der Signatur)? Nicht dass es eine Verwechslung gibt.

Die Kerne takten aber wirklich recht unterschiedlich, nicht schlecht.



[ollithehub]

C7H
Habe die mal korrigiert



[Winni2000]

Hi,

wenn ich die RGB Beleuchtung auf weiß einstelle, also alle Grundfarbe per Aura Sync auf 255, dann bekomme ich kein weiß, sondern ein weiß mit deutlichem Gelb- / Orangestich. Ist das bei euch auch so ?.

Mfg



[Boardi05]

Ich muss guggn obs bei mir 255 war aber weiß geht und ist auch weiß. Ich schau dir heut oder morgen mal nach.



[Flexxx]

Hi,

wenn ich die RGB Beleuchtung auf weiß einstelle, also alle Grundfarbe per Aura Sync auf 255, dann bekomme ich kein weiß, sondern ein weiß mit deutlichem Gelb- / Orangestich. Ist das bei euch auch so ?.

Mfg

hatte das auch bei mir... war beim ch6 und ch7 genau so.



[Boardi05]

Bei mir ist weiß weiß, einfach die Farbsättigung ganz runtergeregelt



[ollithehub]

Juhu zusammen. Habe mich die Tage mal mit dem Thema CCX unterschiedlich takten per BIOS beschäftigt. Bin von der Funktion recht begeistert.
So konnte ich meinem 3900X 4500/4550/4300/4300 Mhz entlocken.
Gibt es auch irgendwie hier die Spannungen unterschiedlich einzustellen. Wozu ist die Einstellung VID ind dem Menuepunkt.
Wäre super wenn mich hier mal einer aufklären bzw. helfen kann.

Gruss

olli

Keiner ne Ahnung?



[ra773]

Kann es sein das BIOS 4007 zum ersten Mal richtig den boost umgesetzt hat.
Mein 3900x macht jetzt easy 4600 im Singlecode durch cb15 und in cpu-z stieg der Singlescore von 530 auf 545.
Dabei läuft RAM gerade noch auf 2133

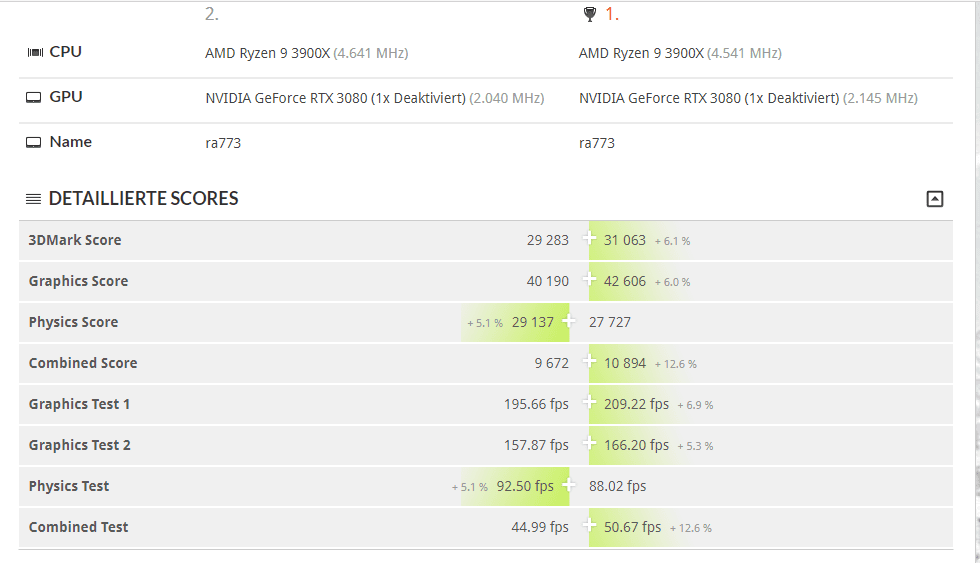

mal eben ram auf 3466 gesetzt mit cl14 und firestrike laufen lassen.

cpu Score ist 5,1% höher zu meinem vorherigen max wert.
max boost clock 4641 vs 4541.

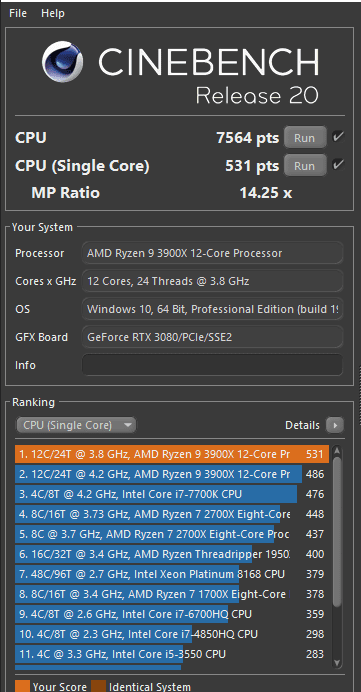

und noch einen cb20 wo ich im singlecore jetzt fast auf niveau des 3900xt bin.
das soll mal jmd verstehen.



[ra773]

bin ich hier nun der letzte Moikaner
So, weiter optimiert.
Speicher geht jetzt 3733 IF 1866 mit cl 16 und siehe da firestrike ist nochmal 4,5% höher also in der Summe 9,6% mehr Physik Score und damit auch endlich der leidige letzte Test mit guten Werten. Mir war nie so klar wie hart das vom Speicher abhängt.



[Dracal2002]

Nicht der letzte Moikaner.
Nur mein System läuft mit dem neuen Bios top ohne Änderungen.
Somit gibt es leider nicht viel zum optimieren.

Resize bar hat bei meiner 6900xt nochmals 3-8% gebracht je nach Szenario.



[Gelöschtes Mitglied 314968]

Version 4201 Beta Version
2021/01/13 15.42 MBytes

ROG CROSSHAIR VII HERO BIOS 4201
Update AMD AM4 AGESA V2 PI 1.2.0.0


Ist seit eben drin.



[Neo52]

bin ich hier nun der letzte Moikaner

nope, aber ich bin noch nichtmal dazu gekommen mein C7H einzubauen .
Mal sehen wie weit ich dieses WE komme, aber ich bezweifle dass ich viel Zeit dafür finde



[ra773]

Super.
Also das Beta werde ich mir Mal nicht installieren. Teste noch mit dem 4007.
Ich finde leider das es in meiner gesamtperformance seit ich die 3080 drin habe irgendwie alles schlechter läuft als mit der Radeon VII. Wahrscheinlich war für mein Gesamtsystem das GPU bottleneck besser als nun das CPU bottleneck mit dem 3900x.

Muss ich wohl mal mit framelimiter anfangen. Aber der ist ja auch kacke.



[scuba2k3]

wollte mal meine Erfahrung mit dem Board und nem Ryzen 5600X schildern:

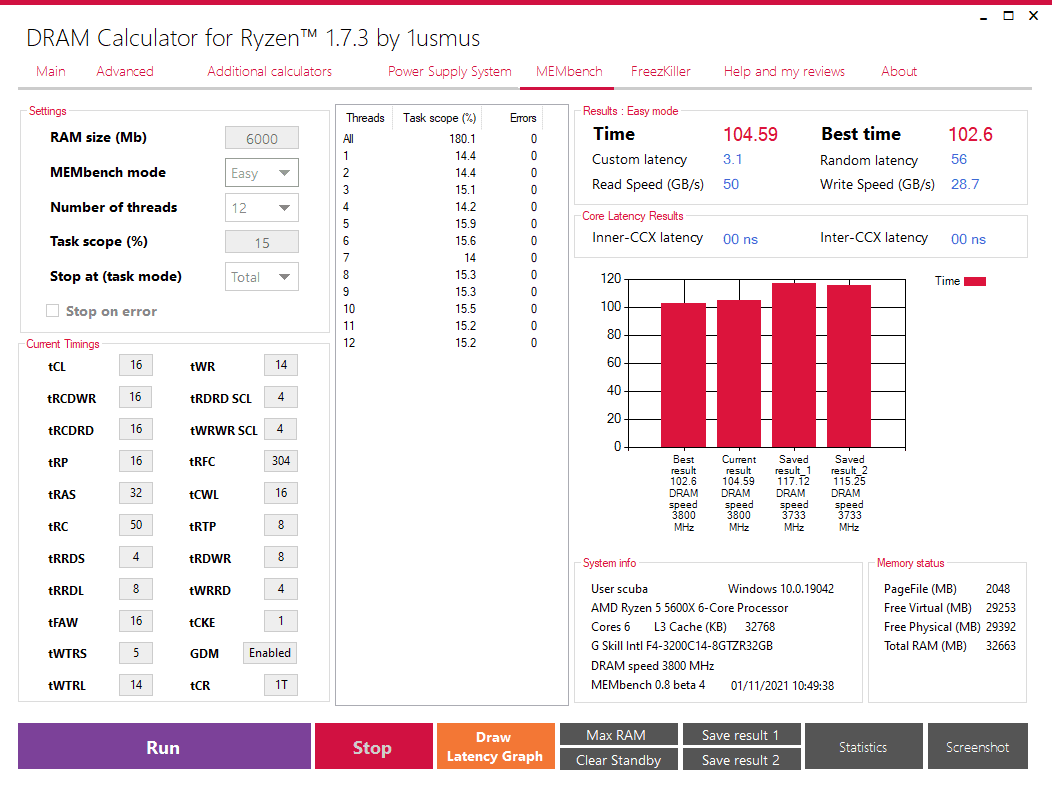

Ich bin von nem 3700X (early release potato chip) gewechselt und absolut begeistert! Mit dem 4102 Bios kann ich endlich meine 4x8GB b-dies mit 3800mhz cl16 und optimierten subs fahren(an diese Regionen war mit dem 3700X nicht zu denken)

Dazu die Curve angepasst(-10 gute cores -20 schlechte) +200Mhz cpu offset (300mhz auch problemlos möglich aber scaliert nicht mehr sooo gut): CB20 MC 4714 SC 627

Re-size Bar(smart) enabled: Forza Horizon 4:
1440p Ultra: 132fps --->163fps

shadow of tomb raider: 1440p ultra : ca. 11 fps mehr

alles läuft(bis jetzt) höchst stabil ohne irgendwelche Spannungen bis ins absurde aufdrehen zu müssen
