[Sammelthread] ASUS ROG Maximus XI Apex & Gene - Das Mini APEX! (Z390)






[Sammelthread] ASUS ROG Maximus XI Gene (90MB10E0-M0EAY0)

--- Produktseite | PDF-Handbuch | Support-Downloads | Preisvergleich | HWBOT ---



The Gene is back with the Maximus XI family, this time with a twist. Multi-GPU configurations are becoming rarer as NVIDIA and AMD focus on single-card performance, and GPU coolers are growing beyond two slots to improve performance and reduce noise. The old Gene’s dual-GPU focus doesn’t reflect the kinds of systems gamers and enthusiasts are building, so the new model refocuses to aggressively pursue higher performance and support additional storage. It has already made its mark on the hardware leaderboards by claiming 11 global first place scores and eight world records, including the fastest CPU frequency at 7613.19MHz and the highest memory clock at 5566MHz.

​
Spezifikationen

attachment.php
attachment.php
attachment.php

CPUBuild in Intel® 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® Turbo Boost Technology 2.0
* Refer to ASUS Deutschland
 for CPU support list
ChipsetBuild in Intel® Z390
MemorySocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
2 x DIMM, Max. 64GB, DDR4 4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered Memory *
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to ASUS Deutschland
 for the Memory QVL (Qualified Vendors Lists).
* Double Capcity DRAM support depends oh the DRAM models
GraphicIntegrated Graphics Processor- Intel® UHD Graphics support
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 30 Hz
Expansion SlotsSocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
1 x PCIe 3.0 x16
Intel® Z390 Chipset
1 x PCIe 3.0 x4
StorageSocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors :
2 x ROG DIMM.2 Module support(CPU_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
Intel® Z390 Chipset :
2 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode)
Intel® Z390 Chipset :
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 5, 10
Intel® Optane™ Memory Ready
LANIntel® I219V, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Wireless Data NetworkIntel® Wireless-AC 9560
Wi-Fi 802.11 a/b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
BluetoothBluetooth® 5.0
AudioROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output 113 dB SNR recording input
Audio Feature :
- SupremeFX Shielding™ Technology
- Gold-plated jacks
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB PortsIntel® Z390 Chipset :
1 x USB 3.1 Gen 2 front panel connector port(s)
Intel® Z390 Chipset :
4 x USB 3.1 Gen 2 port(s) (3 x Type-A+1 x Type-C)
Intel® Z390 Chipset :
8 x USB 3.1 Gen 1 port(s) (2 at mid-board)
Intel® Z390 Chipset :
6 x USB 2.0 port(s)
ROG Exclusive FeaturesROG CPU-Z
ROG CloneDrive
Pre-mounted I/O Shield
Slow Mode
CMOS button
Overwolf
ReTry Button
Safe Boot Button
Start Button
Reset Button
LN2 Mode
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
Extreme Engine Digi+ :
- MicroFine Alloy Chokes
- 10K Black Metallic Capacitors
Mem TweakIt
Double Power :
- Dual 8 -pin CPU
USB BIOS Flashback
ROG Exclusive Software
- RAMCache III
- GameFirst V
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
Special FeaturesAI Overclocking
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
Gamer's Guardian:
- SafeSlot
ASUS Optimem II：
- Optimem (Improved DDR4 stability)
- Improved DDR4 Stability
ASUS Exclusive Features :
- MemOK! II
- Pre-mounted I/O Shield
- ASUS NODE : hardware control interface
- BIOS Flashback Button
- Clear CMOS Button
- Reset Button
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 4
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
AURA: RGB Lighting Control
Armoury Crate
Operating System SupportWindows® 10 64-bit
Back I/O Ports1 x PS/2 keyboard/mouse combo port(s)
1 x HDMI
1 x LAN (RJ45) port(s)
3 x USB 3.1 Gen 2 (red)Type-A,
1 x USB 3.1 Gen 2 (red)Type-C
6 x USB 3.1 Gen 1 (blue)
2 x USB 2.0
1 x Clear CMOS button(s)
1 x Wi-Fi antenna port(s)
BIOS1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information.
ManageabilityWfM2.0, DMI3.0, WOL by PME, PXE
Support DiscOverwolf
1-year Anti-Virus software
Daemon Tools Software
WinRAR
Form FactormATX Form Factor
9.6 inch x 8.9 inch ( 24.4 cm x 22.6 cm )

Backpanel:
attachment.php


Special Features

1) Double-capacity DIMM support (DC DIMM)

Maximus XI Gene features a unique memory-trace design that supports up to 32GB per slot for a total memory capacity of 64GB. With double-capacity UDIMM modules, Maximus XI Gene delivers four-DIMM memory capacity in a compact, dual-DIMM design.

--> [Sammelthread] Double Capacity DIMM DDR4 (DC DIMM)​

2) Overclocker's toolkit

1) MEMOK! II - DRAM Auto Training Switch
2) QLED - 4 LEDs to show current boot status.
3) LN2 Mode - Jumper to enable special options and functions for liquid-nitrogen (LN2) overclocking.
4) Pause Switch - Activate to pause the system and fine-tune OC parameters mid-benchmark.
5) Slow Mode Switch - Instantly reduces the CPU ratio to 8X to bypass finicky benchmark passages.
6) ReTry Button - One press instantly initiates a hard reset.
7) Safe Boot Button - Instantly reset the PC and boot directly in to a safe mode.
8) ProbeIt - Check the voltage via integrated measurement points.
​

BIOS

Reguläre Releases (Support Downloads - BIOS Shortcut)

  • 1502 (2020/04/29, Improved system stability)
  • 1401 (2019/12/11, Improve Memory-OC rules & Intel Optane H10 compatibility, fixed Tjmax for i9-9900KS)
  • 1302 (2019/09/11, Improve system stability)
  • 1105 (2019/06/20, Improved DRAM compatibility & system performance & storage device comp, Updated ME to v12.0.39 & microcode for Security)
  • 1005 (2019/04/25, Enhanced security. Improved SSD & DRAM compatibility, Updated RAID driver)
  • 0905 (2019/04/11, Enhanced Security)
  • 0903 (2019/03/22, Microcode Update)
  • 0805 (2019/01/02, Supported JEDEC Standard DDR4 32GB memory, Updated RST driver & ME FW, Improve system performance & DRAM stability)
  • 0702 (2018/12/18, Improved system stability and performance, updated RST Driver)
  • 0602 (2018/10/31, Updated Microcode, improved DRAM stability, fixed USB issue)
  • 0506 (2018/09/29, First Release BIOS)

Bilder ( ASUS Maximus XI Gene BIOS walkthrough. - YouTube )



Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0021 (OC BIOS, New Sammy A2 Profiles, need to be logged in @ HWBOT Forums to download)
  • 0050 (OC BIOS, allows BCLK change with OC PANEL)
  • 0093 (OC BIOS, allow higher voltages without LN2 mode, need to be logged in @ HWBOT Forums to download)
  • 0057 (3rd OC BIOS, improves a2 dimms overclocking)
  • 0044 (2nd OC BIOS, some memory related fixes vs 0084)
  • 0084 (1st OC BIOS for short-traced DIMMs such as G.Skill RGB or Galax based A2-pcb)

News & Reviews

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler

  • Hersteller Modell @ Preisvergleich | Quelle | kompatibel | Einschränkungen / Anmerkungen
  • Hersteller Modell @ Preisvergleich | Quelle | inkompatibel | Grund/Foto(s)
  • --> Bitte helft mit sammeln!

2) RAM


ASUS Memory QVL (PDF).

attachment.php

Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx


2) WWW (international)


3) Tips & Tricks

  • RAM OC MemOK per SChalter auf dem Board deaktiiveren beim RAM OC
  • ASMedia USB 3(.1) Treiber in das Windows 7 Image integrieren oder P/S2 Tastatur verwenden und die Treiber von einer angeschlossenen Festplatte installieren. Alternativ einen PCIe USB Controller verwenden, der nativ unterstützt wird.

4) FAQ - Frequently Asked Questions

  • Q: Wie exakt wird die Vcore per Software ausgelesen?
  • A: Elmor hat dies so erklärt:
    Elmor schrieb:
    A note on voltage reporting on the Maximus XI-series, and voltage measurements in general. Like on Crosshair VII Hero, we've improved the SIO voltage readings for better accuracy. The CPU Core Voltage is now reading very close to the voltage the CPU is getting. Applied voltages and load-line levels are comparable to before, but not the software voltage readings.

    When measuring voltages on a motherboard and large currents are involved, it's important to use accurate measurement points due to resistance/impedance present on the board. The power plane for example can be modeled as a resistor connected in series between the VRM output and the target device, together with Ohm's law, U = R*I. The larger the current, the larger the voltage drop. If you measure the voltage at the VRM output, for example at the inductor, you'll see a large difference compared to the voltage measured at the CPU socket MLCC. What we're interested in is what voltage the CPU die is actually getting after passing through the output filter, power plane, socket and package.


    The Super I/O controller is used by BIOS/AiSuite/CPU-Z/HWInfo/AIDA64 for reading most voltages, temperatures and fan speeds. Its single-ended ADC inputs measure the input voltage referenced to the local SIO ground. With increased VRM output currents, this reading will be more and more inaccurate. We've added a circuit for measuring the differential CPU-die sense and converting it to a single-ended signal to the SIO. The CPU-die sense is accessible through two dedicated pins on the CPU, and are routed to the supply and ground on the CPU die itself. It's typically used by the CPU VRM controller for output voltage control.

    Something to look out for is when you're seeing a voltage reported during load which is much higher than what you've set. It would require a negative load-line which is just not supported on any controller as far as I know. At 0 mOhm load-line, you get exactly what you set (Level 8 on M11).

    The resulting difference can be seen in the graph below.

    Prime95 26.6 12K FFTs


    Manual Mode Voltage = Voltage set in BIOS
    CPU-die Sense = DMM measurement of the CPU die-sense pins, "true" CPU Core Voltage
    Socket MLCC = DMM measurement of the capacitors at the back of the socket
    SIO (traditional) = Software reading with standard SIO voltage sense circuit
    SIO (Maximus XI Hero) = Software reading with the improved SIO voltage sense circuit
    Zum Vergrößern anklicken....

  • Q: Das Bluetooth funktionert mit den ASUS Treibern nicht. Gibt es dafür eine Lösung?
  • A: Mit den original Intel Treibern v20.70.0.4 gibt es laut Low keine Probleme (Download).

  • Q: Meine Tastatur wird beim Systemstart nicht rechtzeitig initialisiert. Wie komme ich ins UEFI?
  • A: Die einfachste Möglichkeit ist es, wie im Handbuch beschrieben die Reset Taste dafür zu verwenden. Wer keine Taste mehr dafür an seinem Gehäuse hat, kann auch den Onboard Button verwenden. Für wen weder das Eine noch das Andere in Frage kommt, der kann alternativ auch einen Start ins UEFI mit dem Power Button erzwingen (siehe Handbuch Seite 3-2 "Entering BIOS Setup after POST").

  • Q: Wie sind die einzelnen M.2 Steckplätze genau angebunden?
  • A: Die beiden auf dem DIMM.2 Modul, teilen sich PCIe Lanes von der CPU mit dem PEG. Wenn das DIMM.2 verwendet wird, reduziert sich dessen Anbindung auf x8. Die beiden Steckpätze auf dem MAinboard selbst sind mit PCIe Lanes vom Chipsatz angebunden. Man hat also die frei Wahl, was einem wichtiger ist (Storage/GPU-Performance).

    Anhang anzeigen 457651

  • Q: Was ist der Unterschied zwischen XMP-1 und XMP2? Mein Kit sollte eigentlich gar kein zweites XMP besitzen.
  • A: ASUS hat den Z390 Modellen eine Funktion spendiert, die statt dem originalen XMP des RAM-Hertellers (XMP-2), von ASUS optmierte Einstellungen verwendet (XMP-1). In der Regel ist XMP-1 zu bevorzugen und etwas performanter, im Fall von Performance- oder Stabilitätsproblemen, empfiehlt es sich aber auf XMP-2 auszuweichen.
    Silent Scone@ASUS schrieb:
    On Z390, there is now the option to use the DIMM profile which is XMP II. These settings are not validated, so mileage will vary depending on the kit and CPU.

    XMP I - Board optimised timings

    XMP II - Default XMP timings

    Often, XMP II timings will be slightly looser depending on the memory kit. If you check within the UEFI or memtweakit, you'll see a difference in memory subsets.
    Zum Vergrößern anklicken....

  • Q: Wie stelle ich die RTL/IOL richtig ein?
  • A: Dazu hat swdtechnik eine Anleitung im Coffee Lake RAM OC Thread gepostet:
    swdtechnik schrieb:
    Nun wegen RTL`s und IO-L`s und wie man steuern bzw. beeinflussen kann:

    wir gehen ins Bios und setzen MRC Fast Boot auf [Disabled]
    (wenn Modulen B-Die A2 sind dann zusätzlich noch Trace Centering auf [Enabled])
    dann MCH Full Check auf [Enabled]
    dazu noch Round Trip Latency auf [Enabled]

    noch müssen wir folgende Settings unbedingt auf diese Werte setzen :

    DRAM RTL INIT value [x Wert]
    DRAM RTL (CHA DIMM0 Rank0) [Auto]
    DRAM RTL (CHA DIMM0 Rank1) [Auto]
    DRAM RTL (CHA DIMM1 Rank0) [Auto]
    DRAM RTL (CHA DIMM1 Rank1) [Auto]
    DRAM RTL (CHB DIMM0 Rank0) [Auto]
    DRAM RTL (CHB DIMM0 Rank1) [Auto]
    DRAM RTL (CHB DIMM1 Rank0) [Auto]
    DRAM RTL (CHB DIMM1 Rank1) [Auto]
    DRAM IOL (CHA DIMM0 Rank0) [Auto]
    DRAM IOL (CHA DIMM0 Rank1) [Auto]
    DRAM IOL (CHA DIMM1 Rank0) [Auto]
    DRAM IOL (CHA DIMM1 Rank1) [Auto]
    DRAM IOL (CHB DIMM0 Rank0) [Auto]
    DRAM IOL (CHB DIMM0 Rank1) [Auto]
    DRAM IOL (CHB DIMM1 Rank0) [Auto]
    DRAM IOL (CHB DIMM1 Rank1) [Auto]
    CHA IO_Latency_offset [21]
    CHB IO_Latency_offset [21]
    CHA RFR delay [14]
    CHB RFR delay [14]

    den DRAM RTL INIT value [x Wert] rechnen wir mit : (euer tCAS x 2) + IO-L bzw. 4 + IOL Offset bzw. 21 + 10

    Jetzt wo alles eingestellt, speichern und Neustarten!
    Wenn bootet wieder ins Bios und NUR DRAM RTL INIT value auf eine Zahl runter setzen, speichern und Neustarten!
    Und nun so weiter wiederholen mit DRAM RTL INIT value Senkung bis nicht mehr bootet.
    Nun haben wir irgendwann Punkt erreicht wo es nicht mehr bootet, dann Power Knopf 5 Sek. lang halten
    Rechner geht dann aus.
    Wieder Start Knopf drücken, mit F1 ins Bios landen und DRAM RTL INIT value auf den letzten funktionierenden Wert setzen, speichern und Neustarten und ins Windows booten lassen.
    So, sind wir im Windows,

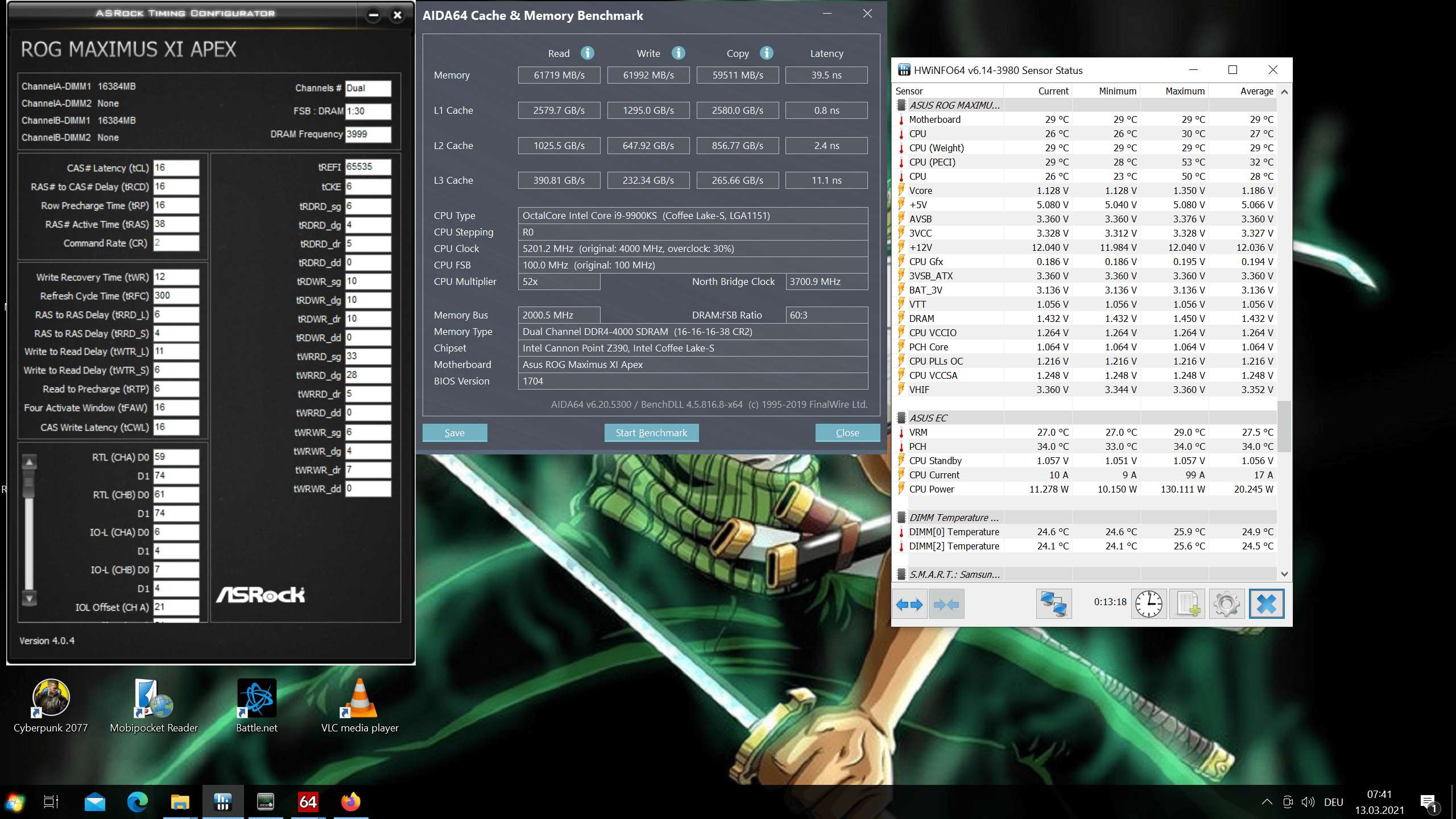

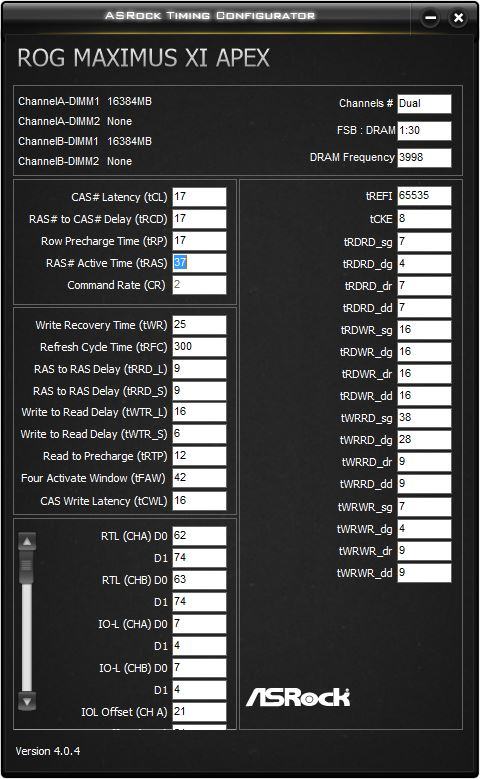

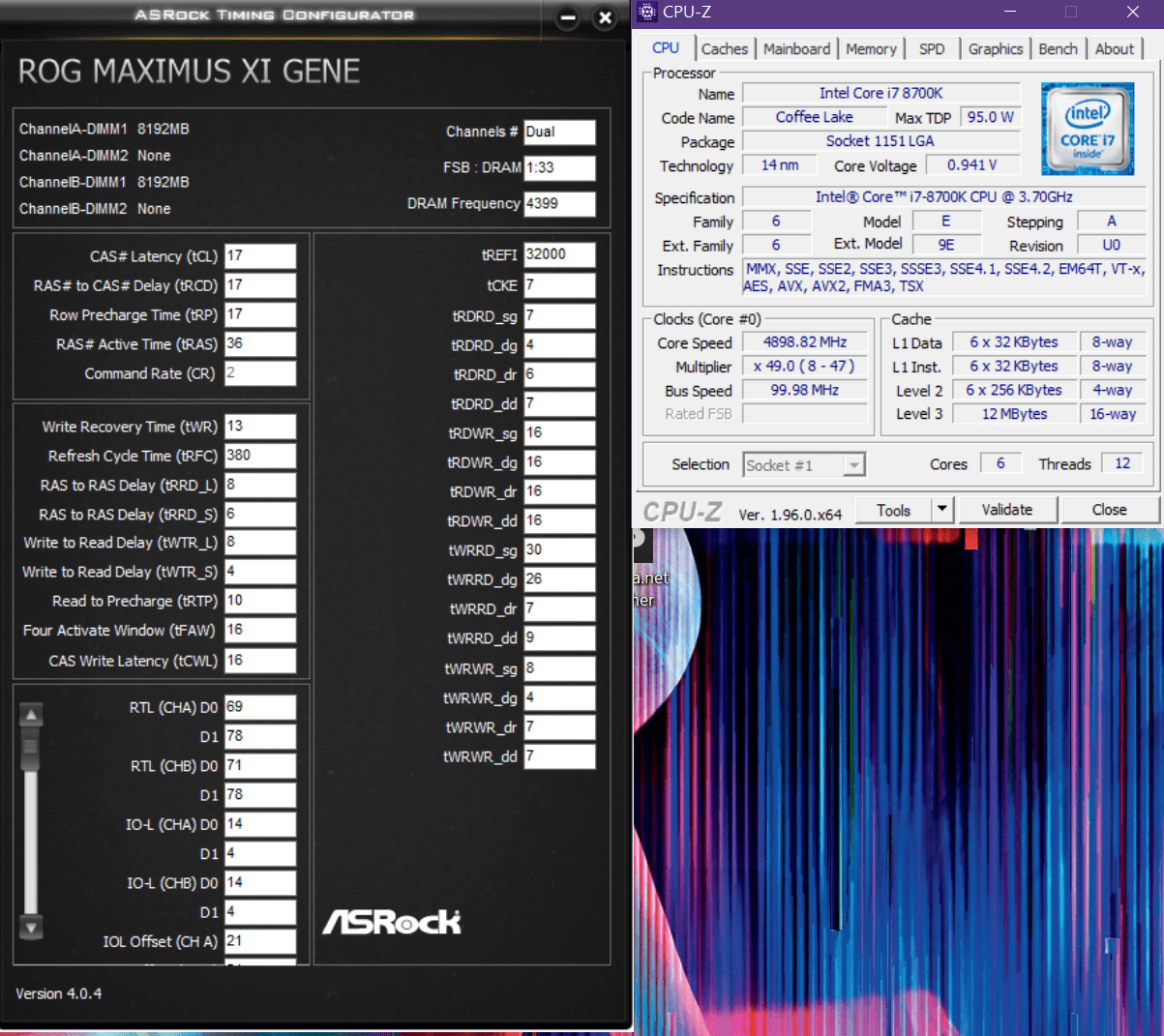

    Starten nun und ASRock Timing Configurator Programm und schauen auf unsere IO-L´s an!
    Die werden im Idealfall gleich sein 7-7 oder 6-6 also, wenn nicht (was am meisten der Fall ist) zbsp. 7-6 oder 6-7 oder 7-13 oder 11-7 oder was auch immer,
    dann alles was wir nun brauchen ist nur auf unser Channel A or Channel B, schauen bei dem IOL Wert falsch ist.

    Beispiel:
    euer letzte ermittelte bootfähige DRAM RTL INIT value Wert ist 68 <---- nur für Beispiel genommene Zahl <---

    dabei hat es folgende RTL/IO-L Kombo bei euer DRAM RTL INIT value 68 trainiert

    62-63-6-7

    aber wir wollen natürlich unsere Werte auf 62-63-6-6 haben
    dann alles was wir nun brauchen ist:

    ins Bios gehen und unser CHB IO_Latency_offset auf von 21 auf [22] setzen weil genau da unser IO-L nicht stimmt! , speichern und Neustarten.
    Nun wird es 62-63-6-6 sein.
    Wollen wir mal unser RTL/IO-L Werte beispielweise auf 62-63-5-5 haben
    dann gehen wir ins Bios und erhöhen unser DRAM RTL INIT value Wert um eins höher UND NOCH beide CHA IO_Latency_offset / CHB IO_Latency_offset auch um eins höher., nun speichern und Neustarten.
    Schon wird es dann 62-63-5-5 sein!

    Falls jemand noch Fragen hat, einfach melden ;)

    P.S. - Was aber komisch oder ein Bug von ASRock Timing Configurator Tool ist - manch mal werden die Änderungen von CH IO_Latency_offset im ASRock Timing Configurator Tool nicht angezeigt (oder es ist nur bei mir so das ASRock Tool spinnt), das Asus MemTweakIt dagegen zeigt die Änderungen immer korrekt an (im Reiter "Timings 4" zusehen).
    Zum Vergrößern anklicken....

  • --> Deine Frage hier!

5) ASUS ROG Wallpaper


6) Wasserkühler (Mainboard)


​


[Sammelthread] ASUS ROG Maximus XI Apex (90MB0XV0-M0EAY0)​

Reviews


Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0021 (OC BIOS, New Sammy A2 Profiles)
  • 0050 (OC BIOS, allows BCLK change with OC PANEL)
  • 0093 (OC BIOS, allows higher voltages without LN2 switch)
  • 0033 (early OC BIOS)

Dancops ApeXI Guide (Samsung 8Gbit B-Die SR/A2): ROG Maximus XI APEX - NEW BIOS PROFILES small guide @ HWBOT Community Forums​

M11G_01.jpg M11G_02.jpg M11G_03.jpg M11G_3D.jpg M11G_2D.jpg M11G_BP.jpg M11G_BP2.jpg M11G_3D500.jpg M11G_2D2.jpg M11G_2D500.jpg M11G_3D2.jpg ASUS ROG Maximus XI Gene QVL.png

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
emissary42 schrieb:
Graphitschlangenöl :cry:
Zum Vergrößern anklicken....

Für so einen einfachen Office PC ist das eine Wahl, weil die WLP nicht eintrocknet und die Kühlung paßt.
Beitrag automatisch zusammengeführt:

NightFly2 schrieb:
hab jetzt mal 1802 kurz drauf gehabt kann damit nicht mal mein XMP Booten.
also zurück zu 1704
Zum Vergrößern anklicken....

Das Verhalten des Boards ändert sich auch mit dem neusten Bios nicht, also booten oberhalb von 4000 ist immer ein Problem.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Low schrieb:
Das Verhalten des Boards ändert sich auch mit dem neusten Bios nicht, also booten oberhalb von 4000 ist immer ein Problem.
Zum Vergrößern anklicken....
ja aber mein XMP ist 3600 CL16 und das wollte bei mir nicht mal starten mit dem 1802

  • Danke
Reaktionen: Low
Musst du mal die Nebenspannungen anschauen, denn XMP stellt sie mit AUTO auf 1.4v und dann bootet auch nichts per XMP.

Seltsam. Das muss an den Spannungen liegen. Bei mir läuft alles problemlos mit 1802.
Habe ebenfalls 3600CL16.

Horsi schrieb:
Seltsam. Das muss an den Spannungen liegen. Bei mir läuft alles problemlos mit 1802.
Habe ebenfalls 3600CL16.
Zum Vergrößern anklicken....
werde es noch mal Flashen wenn ich zeit hab
edit: hab 1802 noch mal geflasht gestern das läuft bei mir überhaupt nicht bin jetzt zurück zu 1704

Zuletzt bearbeitet:
Komisch. Habe die 3600 CL16. Diese laufen mit optimierten Subs.
DRAM 1,368 / VCCIO 1,152 / VCCSA 1,184 (gerade mit Aida ausgelesen).

Läuft stabil.

Horsi schrieb:
Komisch. Habe die 3600 CL16. Diese laufen mit optimierten Subs.
DRAM 1,368 / VCCIO 1,152 / VCCSA 1,184 (gerade mit Aida ausgelesen).

Läuft stabil.
Zum Vergrößern anklicken....
JA kann dir nicht sagen was es bei mir ist . so hab ich den RAM bei 1704 Laufen und 1802 geht bei mir nix.

Mit dem 1704 gehen auf dem Apex XI mit 2 x 16GB Modulen 4000 MHZ Ram ! Mit noch guten Spannungen.

Habe mal einen Screenshot gemacht.

Screenshot (1).png

Wie sieht es mit 4133 aus?

Moin, kann mir wer sagen warum die Write und Copy Werte so in Keller gehen bei 4200Mhz auf dem Ram!? Bios is 0805


Anhänge

  • HWLUXX.jpg
    109,8 KB · Aufrufe: 159
ohne die timings zu kennen, tWRWR_dg nicht auf 4?

doch


es muss ja auch auf 4 😅

Damit es amtlich ist. Der Shitstorm hat bei Asus anscheinend funktioniert. Nun gibt es auch für Z390 das Re-Bar Bios.

ROG MAXIMUS XI APEX | ROG Maximus | Gaming Mainboards｜ROG - Republic of Gamers｜ROG Deutschland

Das Beste Intel LGA 1151 Z390 ATX Overclocking-Mainboard mit optimiertem Layout ✓ DIMM.2 ✓ Übertaktungs-Toolkit und Aura Sync RGB ▻ Jetzt mehr erfahren!
rog.asus.com

ROG MAXIMUS XI GENE | ROG Maximus | Gaming Mainboards｜ROG - Republic of Gamers｜ROG Deutschland

eSports Gaming-Mainboard mit 802.11ac-WLAN ✓ Aura Sync ✓ DDR4 4600MHz und vielen weiteren Features ► Jetzt mehr erfahren!
rog.asus.com

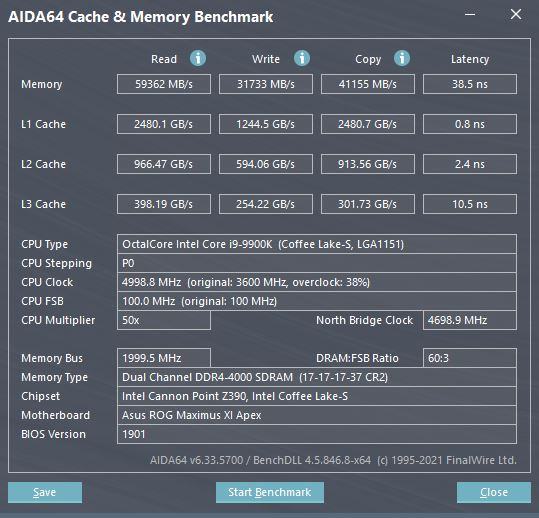

Hat auch jemand RAM OC Probleme mit dem neuen 1901 Bios? Bei mir sacken die Werte mit den gleichen* Einstellungen extrem ab.

Vorher:


Nachher:


*Vergesst es, habe versehentlich Mode 2 drin gehabt. :hust:
Die zusätzliche IO/SA Spannung bleibt leider erstmal oder findet ihr 1,325-1.35v für 4000 MT/s angemessen?


Zuletzt bearbeitet:
OZZHI schrieb:
Die zusätzliche IO/SA Spannung bleibt leider erstmal oder findet ihr 1,325-1.35v für 4000 MT/s angemessen?
Zum Vergrößern anklicken....
Meine 9900K hat weniger gebraucht, aber letztendlich hängt es eben von deinem Prozessor ab.

emissary42 schrieb:
Meine 9900K hat weniger gebraucht, aber letztendlich hängt es eben von deinem Prozessor ab.
Zum Vergrößern anklicken....
Ich senke es aktuell immer weiter ab und teste. Vielleicht komme ich wieder auf 1,25v.
Was mich jedoch mehr stört ist, dass ich mit dem aktuellen Bios Kaltstart Probleme habe. Immerhin startet das OS manchmal nach dem zweiten Start.

Die Einstellungen sind nun 1:1 identisch und selbst da habe ich nicht mal viel verstellt. XMP I, Mode 1, 4000 MT/s, vDimm 1,45v, CL17-17-17-37 CR2, tRFC 300, tREFI 65535, Round Trip Latency On, IO/SA 1,3v, Früher zumindest hat das einfache OC für den täglichen Betrieb gereicht. Wenn ich nicht rausfinde woran es liegt muss ich mich wohl zwischen RAM OC und rBAR entscheiden. :)

Hallöchen...
Könnte mir jemand ein Setting für 5,3 GHz durchgeben?
Hab hier eine Perle, die ich ausloten möchte.
Konfig:
Apex Xl
Gskill F4-4000C19 GTZR
HOF 2080Ti
Cooledeby MoRa
Wäre super!

Mhhhh ... m2.SSD über Dimm-Slot ... Graka wird im Slot 1 mit x8 betrieben, statt mit x16. Kein Beinbruch, aber immerhin.
Da ist das Gene im Vorteil mit den 2x m2-Slots.

Naja ... da würde ich lieber eine m2.PCIe-Adapterkarte besorgen und das ganze über den PCIe Slot zum Laufen bringen.
Beitrag automatisch zusammengeführt:

Infin1tum schrieb:
plug and play wahrscheinlich eher nicht, mit etwas tweaken kann mans schon hinkriegen denk ich, aber obs den aufwand gegenüber einem 4000C15 kit wert ist 🤷‍♂️
Zum Vergrößern anklicken....
emissary42 schrieb:
Wenn die CPU es packt, laufen 4133 mit dem richtigen BIOS auch ohne viel Gefummel. 4266 sind meist sowieso nicht drin und wenn doch, sicherlich kein Plug & Play (falls das deine Frage war).
Zum Vergrößern anklicken....

Mit meinen alten 9900K (abgefackelt) und den GSKILL 4000C15 bin ich mit dem Gene nicht über 4000 gekommen. Keine Chance.
Mit einem 9900KF geht da auch kein Zentimeter über 4000. Pffff....

Auf einem Aorus Master Z390 ging der RAM auch nur mit max. 4133.

Good Old Master 8700K :d reaktiviert. Und siehe da: Der RAM läuft nun mit 4400 (Watercooling).
Somit sind die Memory Controller der 9900K einfach nur Shit.

Mein Fazit:
9900K bringt in Verbindung mit > 4000 RAM fast gar nix. Mag schon Exemplare geben, die damit laufen.
Viel Spaß mit der Suche. Das ist es nicht wert.

Das Geld für RAM >4000 kann man sich in Verbindung mit 9900K sparen.


Zuletzt bearbeitet:
Duke_Nukem_71 schrieb:
Mhhhh ... m2.SSD über Dimm-Slot ... Graka wird im Slot 1 mit x8 betrieben, statt mit x16. Kein Beinbruch, aber immerhin.
Zum Vergrößern anklicken....
beim Gene ja, nicht beim Apex



man kriegt auch mit relativ wenig Gefummel noch mit 2x8GB über 4000 hin, wenn man will. Ich hab 2x16GB 4000C15-16-16-34 DR B-die mit noch relativ lockeren Spannungen. 4266C16 funktioniert auch noch, aber da hatte ich dann keine Lust mehr weil der Unterschied marginal ist. Aber prinzipiell hast du schon recht. Im Vergleich zu dem, was mit 10th gen dann plötzlich auch wieder möglich war bzw. ist, ist 9th gen n ziemlicher Lückenbüßer.

Ich habe ja auch das Apex, die Anleitung mit dem DIMM.2 ist jedenfalls seit Anfang an dort falsch. Selbst mit 2x M.2 in dem Adapter läuft die Grafikkarte mit 16Lanes. Die Temperaturen der SSD's (970 Evo plus und 980 Pro) sind dort ganz gut, habe darüber den Radi reinpustend und selbst mit wärmerer Abluft bleiben die 2 Samsung unter 50Grad.
Das einzige was ich ändern musste waren die Wärmeleitpads, die originalen 1,5mm dicken lassen die m.2 durchbiegen in der Mitte, was nicht gesund ist auf Dauer. Mit 0,5mm dicken bleiben sie gerade und die Temperaturen identisch.

Der Treiber für VGA ist wahrscheinlich nur mit aufgeführt da die M11-Reihe ja grundsätzlich fähig ist die Grafikeinheit auf der CPU zu nutzen, auf dem Apex geht dies ja definitiv nicht, da es nicht mal Spannungwandler dafür gibt.

Die Treiber auf der Asus-Seite sind zum allergrößten Teil eh nicht aktuell, da bekommt man über Windows Update ja schon aktuelleres.

Zuletzt bearbeitet:
Duke_Nukem_71 schrieb:
Mein Fazit:
9900K bringt in Verbindung mit > 4000 RAM fast gar nix. Mag schon Exemplare geben, die damit laufen.
Viel Spaß mit der Suche. Das ist es nicht wert.

Das Geld für RAM >4000 kann man sich in Verbindung mit 9900K sparen.

Anhang anzeigen 635615
Zum Vergrößern anklicken....

Merkwürdig, die Masse zeigt genau das Gegenteil. Ich habe selber einige 9900k und kf da gehabt und alle haben spielend die 4600er ram settings geschafft in Verbindung mit 2x8gb.
Die oc Liste zeigt das überdies auch....

Er hat 2x8gb im Screenshot.... und schreibt direkt dort drüber das man sich das sparen kann weil es ein 9900k nicht schafft, was völliger Blödsinn ist.

Mit 9900K und 2x8GB liegt das Limit irgendwo jenseits von 4800, mit 2x16GB je nach BIOS bei 4133(+). Ich hab ja damals das Gene auch nur mit 9900K getestet und hatte nie einen 8700K. Mein Board ist übrigens bei @even.de gelandet, deshalb kommt hier von mir auch nix mehr. Das Apex sollte nicht schlechter als das Gene laufen, eher etwas besser.

Muss meine Meinung über den IMC vom 9900KF hiermit revidieren!
Nach Optimierungen und tagelangen Testen geht mit dem 9900KF & GSkill F4000-15Q & Gene XI--> RAM 4533 MHz.

Alles darüber geht nicht ... wahrscheinlich Speicher am Ende oder IMC ...
Mal sehen ... 4600 geht evtl. mit meinen anderen GSKill Kit F4-4600C19D-16GVKE.
Damit es nicht langweilig wird. :d

Aber bei dem Wetter momentan null Lust dazu ... zu warm ... :) ;)


Zuletzt bearbeitet:
Orientier dich einfach mal an der oc Liste, das könnte dir helfen.
Roundtrip erstmal disable, also eigentlich sollte jeder 9900k 4600 bei 2x8 wenigstens booten können, wenn nicht sind eher die dimms nicht so pralle.
Bios Version könnten natürlich auch ein Problem sein, aber du hast keine 2x16 von daher sollte das schon halbwegs hinhauen. Ansonsten mal nen älteres bios probieren.

Deine Werte sind halt eh recht merkwürdig, iols drückst du und subs und alles andere ist Murks.

Gehört aber auch eher in den ram oc thread.

Datanette schrieb:
Anders gefragt: Seit wann gibt es die Dimm.2 Module und welches wäre das mittlerweilen preisgünstiste MB mit dem Teil?
Zum Vergrößern anklicken....
In der Bucht sind in den letzten Jahren ein paar mal welche einzeln verkauft wurden, sind um 50,- Euro weggegangen :fresse: Also viel Glück bei der Suche^^

Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
8 9 10
Antworten
270
Aufrufe
13K
ApolloX
ApolloX
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
