[Sammelthread] ASUS ROG Maximus XI Apex & Gene - Das Mini APEX! (Z390)






[Sammelthread] ASUS ROG Maximus XI Gene (90MB10E0-M0EAY0)

--- Produktseite | PDF-Handbuch | Support-Downloads | Preisvergleich | HWBOT ---



The Gene is back with the Maximus XI family, this time with a twist. Multi-GPU configurations are becoming rarer as NVIDIA and AMD focus on single-card performance, and GPU coolers are growing beyond two slots to improve performance and reduce noise. The old Gene’s dual-GPU focus doesn’t reflect the kinds of systems gamers and enthusiasts are building, so the new model refocuses to aggressively pursue higher performance and support additional storage. It has already made its mark on the hardware leaderboards by claiming 11 global first place scores and eight world records, including the fastest CPU frequency at 7613.19MHz and the highest memory clock at 5566MHz.

​
Spezifikationen

attachment.php
attachment.php
attachment.php

CPUBuild in Intel® 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® Turbo Boost Technology 2.0
* Refer to ASUS Deutschland
 for CPU support list
ChipsetBuild in Intel® Z390
MemorySocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
2 x DIMM, Max. 64GB, DDR4 4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered Memory *
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Refer to ASUS Deutschland
 for the Memory QVL (Qualified Vendors Lists).
* Double Capcity DRAM support depends oh the DRAM models
GraphicIntegrated Graphics Processor- Intel® UHD Graphics support
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 30 Hz
Expansion SlotsSocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors
1 x PCIe 3.0 x16
Intel® Z390 Chipset
1 x PCIe 3.0 x4
StorageSocket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors :
2 x ROG DIMM.2 Module support(CPU_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
Intel® Z390 Chipset :
2 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode)
Intel® Z390 Chipset :
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 5, 10
Intel® Optane™ Memory Ready
LANIntel® I219V, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Wireless Data NetworkIntel® Wireless-AC 9560
Wi-Fi 802.11 a/b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMO
Supports channel bandwidth: HT20/HT40/HT80/HT160. Up to 1.73Gbps transfer speed
BluetoothBluetooth® 5.0
AudioROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output 113 dB SNR recording input
Audio Feature :
- SupremeFX Shielding™ Technology
- Gold-plated jacks
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB PortsIntel® Z390 Chipset :
1 x USB 3.1 Gen 2 front panel connector port(s)
Intel® Z390 Chipset :
4 x USB 3.1 Gen 2 port(s) (3 x Type-A+1 x Type-C)
Intel® Z390 Chipset :
8 x USB 3.1 Gen 1 port(s) (2 at mid-board)
Intel® Z390 Chipset :
6 x USB 2.0 port(s)
ROG Exclusive FeaturesROG CPU-Z
ROG CloneDrive
Pre-mounted I/O Shield
Slow Mode
CMOS button
Overwolf
ReTry Button
Safe Boot Button
Start Button
Reset Button
LN2 Mode
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
Extreme Engine Digi+ :
- MicroFine Alloy Chokes
- 10K Black Metallic Capacitors
Mem TweakIt
Double Power :
- Dual 8 -pin CPU
USB BIOS Flashback
ROG Exclusive Software
- RAMCache III
- GameFirst V
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
Special FeaturesAI Overclocking
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
Gamer's Guardian:
- SafeSlot
ASUS Optimem II：
- Optimem (Improved DDR4 stability)
- Improved DDR4 Stability
ASUS Exclusive Features :
- MemOK! II
- Pre-mounted I/O Shield
- ASUS NODE : hardware control interface
- BIOS Flashback Button
- Clear CMOS Button
- Reset Button
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 4
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
AURA: RGB Lighting Control
Armoury Crate
Operating System SupportWindows® 10 64-bit
Back I/O Ports1 x PS/2 keyboard/mouse combo port(s)
1 x HDMI
1 x LAN (RJ45) port(s)
3 x USB 3.1 Gen 2 (red)Type-A,
1 x USB 3.1 Gen 2 (red)Type-C
6 x USB 3.1 Gen 1 (blue)
2 x USB 2.0
1 x Clear CMOS button(s)
1 x Wi-Fi antenna port(s)
BIOS1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information.
ManageabilityWfM2.0, DMI3.0, WOL by PME, PXE
Support DiscOverwolf
1-year Anti-Virus software
Daemon Tools Software
WinRAR
Form FactormATX Form Factor
9.6 inch x 8.9 inch ( 24.4 cm x 22.6 cm )

Backpanel:
attachment.php


Special Features

1) Double-capacity DIMM support (DC DIMM)

Maximus XI Gene features a unique memory-trace design that supports up to 32GB per slot for a total memory capacity of 64GB. With double-capacity UDIMM modules, Maximus XI Gene delivers four-DIMM memory capacity in a compact, dual-DIMM design.

--> [Sammelthread] Double Capacity DIMM DDR4 (DC DIMM)​

2) Overclocker's toolkit

1) MEMOK! II - DRAM Auto Training Switch
2) QLED - 4 LEDs to show current boot status.
3) LN2 Mode - Jumper to enable special options and functions for liquid-nitrogen (LN2) overclocking.
4) Pause Switch - Activate to pause the system and fine-tune OC parameters mid-benchmark.
5) Slow Mode Switch - Instantly reduces the CPU ratio to 8X to bypass finicky benchmark passages.
6) ReTry Button - One press instantly initiates a hard reset.
7) Safe Boot Button - Instantly reset the PC and boot directly in to a safe mode.
8) ProbeIt - Check the voltage via integrated measurement points.
​

BIOS

Reguläre Releases (Support Downloads - BIOS Shortcut)

  • 1502 (2020/04/29, Improved system stability)
  • 1401 (2019/12/11, Improve Memory-OC rules & Intel Optane H10 compatibility, fixed Tjmax for i9-9900KS)
  • 1302 (2019/09/11, Improve system stability)
  • 1105 (2019/06/20, Improved DRAM compatibility & system performance & storage device comp, Updated ME to v12.0.39 & microcode for Security)
  • 1005 (2019/04/25, Enhanced security. Improved SSD & DRAM compatibility, Updated RAID driver)
  • 0905 (2019/04/11, Enhanced Security)
  • 0903 (2019/03/22, Microcode Update)
  • 0805 (2019/01/02, Supported JEDEC Standard DDR4 32GB memory, Updated RST driver & ME FW, Improve system performance & DRAM stability)
  • 0702 (2018/12/18, Improved system stability and performance, updated RST Driver)
  • 0602 (2018/10/31, Updated Microcode, improved DRAM stability, fixed USB issue)
  • 0506 (2018/09/29, First Release BIOS)

Bilder ( ASUS Maximus XI Gene BIOS walkthrough. - YouTube )



Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0021 (OC BIOS, New Sammy A2 Profiles, need to be logged in @ HWBOT Forums to download)
  • 0050 (OC BIOS, allows BCLK change with OC PANEL)
  • 0093 (OC BIOS, allow higher voltages without LN2 mode, need to be logged in @ HWBOT Forums to download)
  • 0057 (3rd OC BIOS, improves a2 dimms overclocking)
  • 0044 (2nd OC BIOS, some memory related fixes vs 0084)
  • 0084 (1st OC BIOS for short-traced DIMMs such as G.Skill RGB or Galax based A2-pcb)

News & Reviews

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler

  • Hersteller Modell @ Preisvergleich | Quelle | kompatibel | Einschränkungen / Anmerkungen
  • Hersteller Modell @ Preisvergleich | Quelle | inkompatibel | Grund/Foto(s)
  • --> Bitte helft mit sammeln!

2) RAM


ASUS Memory QVL (PDF).

attachment.php

Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx


2) WWW (international)


3) Tips & Tricks

  • RAM OC MemOK per SChalter auf dem Board deaktiiveren beim RAM OC
  • ASMedia USB 3(.1) Treiber in das Windows 7 Image integrieren oder P/S2 Tastatur verwenden und die Treiber von einer angeschlossenen Festplatte installieren. Alternativ einen PCIe USB Controller verwenden, der nativ unterstützt wird.

4) FAQ - Frequently Asked Questions

  • Q: Wie exakt wird die Vcore per Software ausgelesen?
  • A: Elmor hat dies so erklärt:
    Elmor schrieb:
    A note on voltage reporting on the Maximus XI-series, and voltage measurements in general. Like on Crosshair VII Hero, we've improved the SIO voltage readings for better accuracy. The CPU Core Voltage is now reading very close to the voltage the CPU is getting. Applied voltages and load-line levels are comparable to before, but not the software voltage readings.

    When measuring voltages on a motherboard and large currents are involved, it's important to use accurate measurement points due to resistance/impedance present on the board. The power plane for example can be modeled as a resistor connected in series between the VRM output and the target device, together with Ohm's law, U = R*I. The larger the current, the larger the voltage drop. If you measure the voltage at the VRM output, for example at the inductor, you'll see a large difference compared to the voltage measured at the CPU socket MLCC. What we're interested in is what voltage the CPU die is actually getting after passing through the output filter, power plane, socket and package.


    The Super I/O controller is used by BIOS/AiSuite/CPU-Z/HWInfo/AIDA64 for reading most voltages, temperatures and fan speeds. Its single-ended ADC inputs measure the input voltage referenced to the local SIO ground. With increased VRM output currents, this reading will be more and more inaccurate. We've added a circuit for measuring the differential CPU-die sense and converting it to a single-ended signal to the SIO. The CPU-die sense is accessible through two dedicated pins on the CPU, and are routed to the supply and ground on the CPU die itself. It's typically used by the CPU VRM controller for output voltage control.

    Something to look out for is when you're seeing a voltage reported during load which is much higher than what you've set. It would require a negative load-line which is just not supported on any controller as far as I know. At 0 mOhm load-line, you get exactly what you set (Level 8 on M11).

    The resulting difference can be seen in the graph below.

    Prime95 26.6 12K FFTs


    Manual Mode Voltage = Voltage set in BIOS
    CPU-die Sense = DMM measurement of the CPU die-sense pins, "true" CPU Core Voltage
    Socket MLCC = DMM measurement of the capacitors at the back of the socket
    SIO (traditional) = Software reading with standard SIO voltage sense circuit
    SIO (Maximus XI Hero) = Software reading with the improved SIO voltage sense circuit
    Zum Vergrößern anklicken....

  • Q: Das Bluetooth funktionert mit den ASUS Treibern nicht. Gibt es dafür eine Lösung?
  • A: Mit den original Intel Treibern v20.70.0.4 gibt es laut Low keine Probleme (Download).

  • Q: Meine Tastatur wird beim Systemstart nicht rechtzeitig initialisiert. Wie komme ich ins UEFI?
  • A: Die einfachste Möglichkeit ist es, wie im Handbuch beschrieben die Reset Taste dafür zu verwenden. Wer keine Taste mehr dafür an seinem Gehäuse hat, kann auch den Onboard Button verwenden. Für wen weder das Eine noch das Andere in Frage kommt, der kann alternativ auch einen Start ins UEFI mit dem Power Button erzwingen (siehe Handbuch Seite 3-2 "Entering BIOS Setup after POST").

  • Q: Wie sind die einzelnen M.2 Steckplätze genau angebunden?
  • A: Die beiden auf dem DIMM.2 Modul, teilen sich PCIe Lanes von der CPU mit dem PEG. Wenn das DIMM.2 verwendet wird, reduziert sich dessen Anbindung auf x8. Die beiden Steckpätze auf dem MAinboard selbst sind mit PCIe Lanes vom Chipsatz angebunden. Man hat also die frei Wahl, was einem wichtiger ist (Storage/GPU-Performance).

    Anhang anzeigen 457651

  • Q: Was ist der Unterschied zwischen XMP-1 und XMP2? Mein Kit sollte eigentlich gar kein zweites XMP besitzen.
  • A: ASUS hat den Z390 Modellen eine Funktion spendiert, die statt dem originalen XMP des RAM-Hertellers (XMP-2), von ASUS optmierte Einstellungen verwendet (XMP-1). In der Regel ist XMP-1 zu bevorzugen und etwas performanter, im Fall von Performance- oder Stabilitätsproblemen, empfiehlt es sich aber auf XMP-2 auszuweichen.
    Silent Scone@ASUS schrieb:
    On Z390, there is now the option to use the DIMM profile which is XMP II. These settings are not validated, so mileage will vary depending on the kit and CPU.

    XMP I - Board optimised timings

    XMP II - Default XMP timings

    Often, XMP II timings will be slightly looser depending on the memory kit. If you check within the UEFI or memtweakit, you'll see a difference in memory subsets.
    Zum Vergrößern anklicken....

  • Q: Wie stelle ich die RTL/IOL richtig ein?
  • A: Dazu hat swdtechnik eine Anleitung im Coffee Lake RAM OC Thread gepostet:
    swdtechnik schrieb:
    Nun wegen RTL`s und IO-L`s und wie man steuern bzw. beeinflussen kann:

    wir gehen ins Bios und setzen MRC Fast Boot auf [Disabled]
    (wenn Modulen B-Die A2 sind dann zusätzlich noch Trace Centering auf [Enabled])
    dann MCH Full Check auf [Enabled]
    dazu noch Round Trip Latency auf [Enabled]

    noch müssen wir folgende Settings unbedingt auf diese Werte setzen :

    DRAM RTL INIT value [x Wert]
    DRAM RTL (CHA DIMM0 Rank0) [Auto]
    DRAM RTL (CHA DIMM0 Rank1) [Auto]
    DRAM RTL (CHA DIMM1 Rank0) [Auto]
    DRAM RTL (CHA DIMM1 Rank1) [Auto]
    DRAM RTL (CHB DIMM0 Rank0) [Auto]
    DRAM RTL (CHB DIMM0 Rank1) [Auto]
    DRAM RTL (CHB DIMM1 Rank0) [Auto]
    DRAM RTL (CHB DIMM1 Rank1) [Auto]
    DRAM IOL (CHA DIMM0 Rank0) [Auto]
    DRAM IOL (CHA DIMM0 Rank1) [Auto]
    DRAM IOL (CHA DIMM1 Rank0) [Auto]
    DRAM IOL (CHA DIMM1 Rank1) [Auto]
    DRAM IOL (CHB DIMM0 Rank0) [Auto]
    DRAM IOL (CHB DIMM0 Rank1) [Auto]
    DRAM IOL (CHB DIMM1 Rank0) [Auto]
    DRAM IOL (CHB DIMM1 Rank1) [Auto]
    CHA IO_Latency_offset [21]
    CHB IO_Latency_offset [21]
    CHA RFR delay [14]
    CHB RFR delay [14]

    den DRAM RTL INIT value [x Wert] rechnen wir mit : (euer tCAS x 2) + IO-L bzw. 4 + IOL Offset bzw. 21 + 10

    Jetzt wo alles eingestellt, speichern und Neustarten!
    Wenn bootet wieder ins Bios und NUR DRAM RTL INIT value auf eine Zahl runter setzen, speichern und Neustarten!
    Und nun so weiter wiederholen mit DRAM RTL INIT value Senkung bis nicht mehr bootet.
    Nun haben wir irgendwann Punkt erreicht wo es nicht mehr bootet, dann Power Knopf 5 Sek. lang halten
    Rechner geht dann aus.
    Wieder Start Knopf drücken, mit F1 ins Bios landen und DRAM RTL INIT value auf den letzten funktionierenden Wert setzen, speichern und Neustarten und ins Windows booten lassen.
    So, sind wir im Windows,

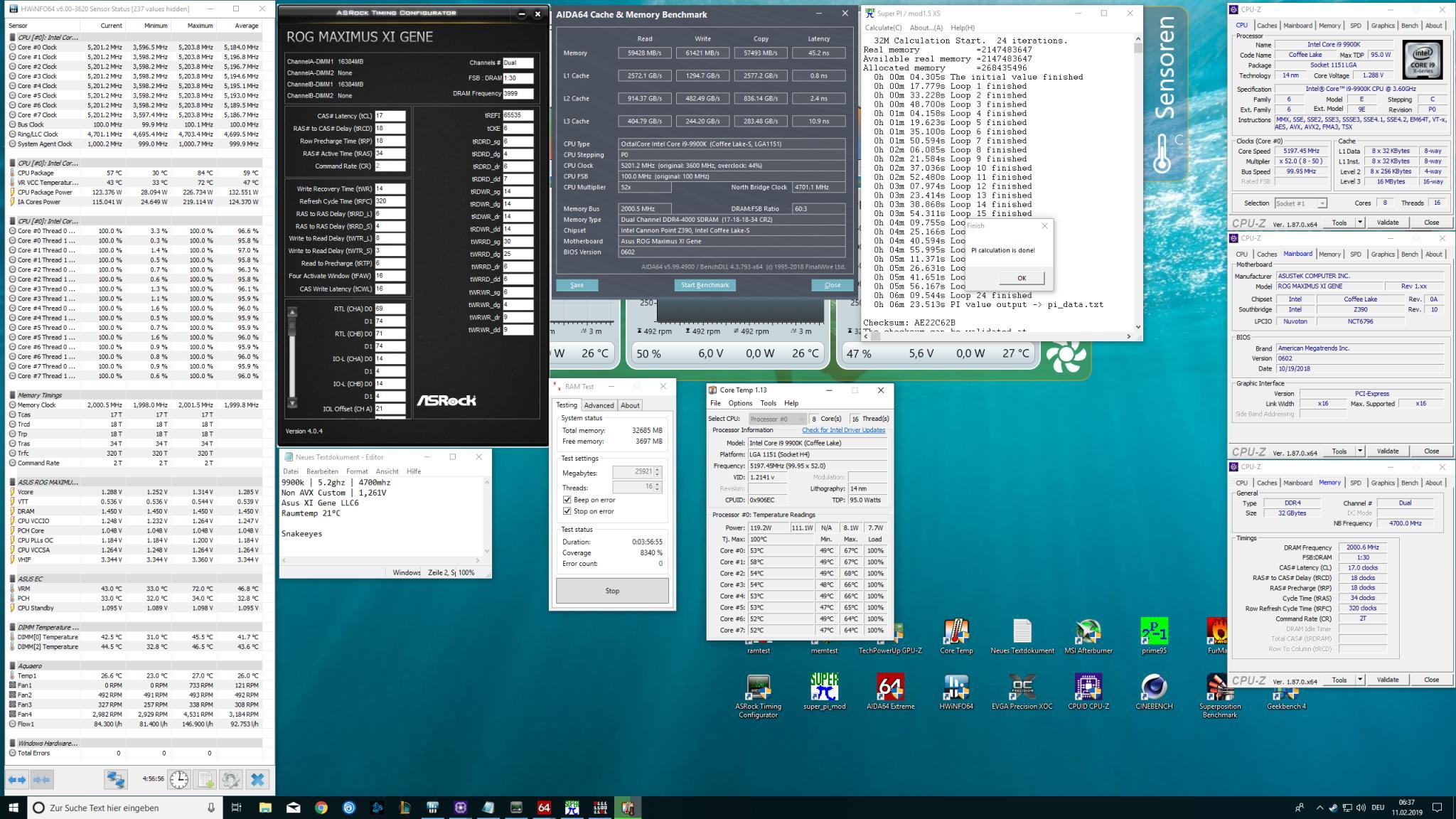

    Starten nun und ASRock Timing Configurator Programm und schauen auf unsere IO-L´s an!
    Die werden im Idealfall gleich sein 7-7 oder 6-6 also, wenn nicht (was am meisten der Fall ist) zbsp. 7-6 oder 6-7 oder 7-13 oder 11-7 oder was auch immer,
    dann alles was wir nun brauchen ist nur auf unser Channel A or Channel B, schauen bei dem IOL Wert falsch ist.

    Beispiel:
    euer letzte ermittelte bootfähige DRAM RTL INIT value Wert ist 68 <---- nur für Beispiel genommene Zahl <---

    dabei hat es folgende RTL/IO-L Kombo bei euer DRAM RTL INIT value 68 trainiert

    62-63-6-7

    aber wir wollen natürlich unsere Werte auf 62-63-6-6 haben
    dann alles was wir nun brauchen ist:

    ins Bios gehen und unser CHB IO_Latency_offset auf von 21 auf [22] setzen weil genau da unser IO-L nicht stimmt! , speichern und Neustarten.
    Nun wird es 62-63-6-6 sein.
    Wollen wir mal unser RTL/IO-L Werte beispielweise auf 62-63-5-5 haben
    dann gehen wir ins Bios und erhöhen unser DRAM RTL INIT value Wert um eins höher UND NOCH beide CHA IO_Latency_offset / CHB IO_Latency_offset auch um eins höher., nun speichern und Neustarten.
    Schon wird es dann 62-63-5-5 sein!

    Falls jemand noch Fragen hat, einfach melden ;)

    P.S. - Was aber komisch oder ein Bug von ASRock Timing Configurator Tool ist - manch mal werden die Änderungen von CH IO_Latency_offset im ASRock Timing Configurator Tool nicht angezeigt (oder es ist nur bei mir so das ASRock Tool spinnt), das Asus MemTweakIt dagegen zeigt die Änderungen immer korrekt an (im Reiter "Timings 4" zusehen).
    Zum Vergrößern anklicken....

  • --> Deine Frage hier!

5) ASUS ROG Wallpaper


6) Wasserkühler (Mainboard)


​


[Sammelthread] ASUS ROG Maximus XI Apex (90MB0XV0-M0EAY0)​

Reviews


Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0021 (OC BIOS, New Sammy A2 Profiles)
  • 0050 (OC BIOS, allows BCLK change with OC PANEL)
  • 0093 (OC BIOS, allows higher voltages without LN2 switch)
  • 0033 (early OC BIOS)

Dancops ApeXI Guide (Samsung 8Gbit B-Die SR/A2): ROG Maximus XI APEX - NEW BIOS PROFILES small guide @ HWBOT Community Forums​

M11G_01.jpg M11G_02.jpg M11G_03.jpg M11G_3D.jpg M11G_2D.jpg M11G_BP.jpg M11G_BP2.jpg M11G_3D500.jpg M11G_2D2.jpg M11G_2D500.jpg M11G_3D2.jpg ASUS ROG Maximus XI Gene QVL.png

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Ja trainiert etwas andere IO-Ls und RTLs. Manche IMC-RAM-Kombis kommen besser mit Mode 1 und manche besser mit Mode 2 klar. Ich bekomme selbst meist mit Mode 2 aber nur die hohen Settings stabil bzw. überhaupt trainiert.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ok danke, gut zu wissen. Wird Zeit das ich mir endlich CPU und MB an Land ziehe^^


Edit: Hab mit dem Vorgänger Apex auch bessere Erfahrungen mit Mode 2 gemacht @ 4000/4133, dieser hat die IO-L gut gehalten trotz 1T.

Zuletzt bearbeitet:
Du weist wo du eins findest :wink: :fresse2:

Verkauf irgendwem das DIMM.2 und Zubehör für 50,-, dann nehm ich das nackige Board für 200 :d


Aber mal im Ernst, sobald ich ne CPU habe werd ich einfach irgendwo zuschlagen.

Zuletzt bearbeitet:
Ich verkaufe lieber alles zusammen, aber im meinem VK gab es ja nen interessenten für das Dimm2 Modul, kannst du ja mit ihm ausmachen wenn du es gekauft hast :d

emissary42 schrieb:
Ok danke, gut zu wissen. Wird Zeit das ich mir endlich CPU und MB an Land ziehe^^


Edit: Hab mit dem Vorgänger Apex auch bessere Erfahrungen mit Mode 2 gemacht @ 4000/4133, dieser hat die IO-L gut gehalten trotz 1T.
Zum Vergrößern anklicken....

Beim X Apex (Z370) wars bei mir so, dass Mode 1 bessere IO-Ls und RTLs trainiert hat und Mode 2 dafür höhere Frequenzen trainieren konnte bei lascheren RTLs und IO-Ls.

Ach ja, das gab es ja auch noch. Ich komme vom Z270 Modell, da hat mir Mode 2 mit den F4-4000C18D-16GTZR für das XMP um -2 bessere RTLs trainiert als Mode 1 (jeweils beide IO-L 7/7).

Painkilleraxel schrieb:
Sooooo Freunde der Sonne.
Es funktioniert nun........ist ein Bedienungsfehler.
Wenn ich eine Spannung ändern wollte, habe ich auf die Spalte geklickt und z.b nur die 2 letzten Zahlen gelöscht und meine erhöhten hingeschrieben.
Das nahm es ja nicht an.

Jetzt lösche ich die gesamte Zahlen Zeile und siehe da,mein Neuer geschriebener Wert wird angenommen.
Bei Asrock musste man das nicht so machen.
Es sind halt alte eingefahrene Bedienungsarten auf anderen Boards.
Nun kann ich Ram Volt und Core Volt auch ändern.

Danke Euch.

Was hat das eingentlich mit XMPI oder XMPII aufsiech. Einfach probieren womits besser läuft ??
Bei CPU-Z steht unter "SPD" XMP 2.0 , wäre das dann XMPII ??
Zum Vergrößern anklicken....

einfach alles schnell mit der Tastatur machen, nix Maus. Dann passieren solche Fehler nicht weil er dann immer gleich den ganzen Wert überschreibt, oder "+" & "-" nehmen. Bios und Maus... ich werde alt, ging früher zum Glück auch nicht :haha:

Das hat nichts mit alt zu tun. Bin 28 und finde die Nutzung der Maus im Bios fühlt sich einfach "falsch" an. Ich tacker die Werte quasi blind mit der Tastatur ein. Das funzt sowieso deutlich besser.

gerade mit 2x16GB noch etwas am testen, Mode1 klappt. Mode2 mit hohem Takt ist dann irgendwas "too much" er traniert mit einem 16er Offset teils jeden Rank unterschiedlich. Manuell konnte ich da noch keine Ordnung reinbekommen.
Mit Mode 1 und etwas lascheren RTLs und 13/14er IO-Ls läuft es dann.

Für "normale" 8GB B-Dies mit irgendwas zwischen 4000-4500 ist Mode2 selbst für mich als "RAM Noob" und etwas settings Spielerei mittlerweile machbar.


was mir geholfen hat:
-recht gute 2nd timings ausm Forum
-Anleitung von eS#|vs.:


-erst mit IO-L Offset die RTLs drücken bis nix mehr postet (von Auto 21, manuell runter. Geht meist bis 14, ansonsten 15, 16 usw.)
-letzter funktionierender Post mit niedrigen RTLs, direkt wieder ins UEFI und alles folgende in einem Schritt machen
-angezeigte RTLs passend der Dimms/Ranks manuell fixieren
-bei gleichen angezeigten IO-Ls 7/7 setzen, bei unterschiedlichen bei der niedrigeren 6 setzen, bei der höheren 7 (also sollte Channel A 13
anzeigen und Channel B 14 setzt man A auf 6 und B auf 7)
-IO-L Offset wieder manuell auf 21 stellen, nicht Auto!

Hab jetzt mal versucht anhand der Anleitung die IO-LS und RTLs einzustellen. Endet bei mir im einer postcode schleife. Keine Ahnung ob ich was falsch mache.

Komme in den Offset bis auf 13 runter, bei 12 ist Ende. Neustart und wieder auf 13 gestellt. Neustart und alle werte wie beschrieben fixiert und Offset wieder auf 21. Neustart und nichts geht mehr.

Sollten sich die oberen werte nicht ändern sobald ich den offset senke? Bei mir bleibt alles gleich.

Zuletzt bearbeitet:
bei mir muss ich beim fixieren teilweise anpassen.

wenn du alles auf Auto hast und den Offset (also 3.u.4. vorletzte Zeile) auf 14 setzt und bootest, hasst du oben Werte X, wenn du unten den Offset auf 16 oder 21 setzt sind die Werte oben >X.

siehe die Tipps von Even:

"behalt hinten mal die 7/7/7/7 bei und änder die RTLs.
vielleicht gehen auch 63/63/64/64 oder 62/62/63/63 oder 62/62/63/64
oder mal 7/7/8/8 probieren kann auch gehen"

"dann mach die RTLs einfach mal +2 alle. Also 65-65-66-66 oder eben 64-64-65-65"

Warum laufen die Werte auf Auto ohne Probleme und sobald ich sie fixiere ist Essig. Das verstehe ich nicht.

Hab nun auch beides probiert. Bei beidem geht er alle postcodes schön in einer schleife durch.
Screenshot (17).jpg

Mit den Autosettings absolut Stabil, versuche ich diese zu fixieren bootet er nicht mal.

Die 14er Werte wären ja die, die ich auf 7 setzte. Den Rest übernehme ich 1zu1 und stelle wieder auf 21offset. Bei 14er Offset trainiert er aber die gleichen Werte ^^.


Ach und sind bei euch die Spulen auch so übertrieben laut? Seit dem die NVMe im slot ist habe ich das Gefühl ich hab einen Tinitus!

Zuletzt bearbeitet:
Seit einer Woche will mein Gene nicht mehr Kaltstarten :confused:
Habe zuerst das Corsair Strafe Keyboard abgestöpselt, leider ohne Erfolg.
Es kommt zu 2 Resets während des Post und danach bleibt der Bildschirm grau und nix geht weiter.
Nach 1 bis 2 manuellen Resets per Resettaster kann ich dann endlich ins UEFI und kann meine Voreinstellung laden, die aktuellen Settings sind leider auf Default Werte zurückgestellt worden.
Wieso habe ich das die ganzen Monate vorher nicht gehabt? Fragen über Fragen.
Mittlerweile habe ich gemacht: Neueste Bios Version (805) eingespielt, Werte auf Default zurückgesetzt und wieder alles nach der8auer Video zum 8700k eingestellt.
Warmstart ist auch kein Problem, lediglich bei jedem Kaltstart das selbe ätzende Phänomen.

Komisch ist auch, daß ich im UEFI nicht die Uhrzeit und Datum einstellen kann.
Vielleicht hat jemand einen Hinweis?

Tante Edit: nach bissken googlen hab ich drei Sachen geändert.

1. andere Bios-Batterie
2. MEMOK! Schalter auf OFF
3. AI von XMP I auf manuell

Coldboot klappte gleich sofort.

Aber leider doch nur ein Mal. :fire:
Teste morgen dann mal ein neues Netzteil ...

Zuletzt bearbeitet:
Das müßte ins Startpost, dass Memok=off von Vorteil ist.

Kann es gern in die FAQ aufnehmen, aber was soll ich genau dazu schreiben?

Hatte nun Zeit mein Weihnachtsgeschenk - ein Seasonic 650 Watt Netzteil - einzubauen. Leider hilft das, wie auch Downgrade des Bios auf 702, auch nicht gegen die Kaltstart-Seuche. Grummel ... nach der Schicht versuch ich nochmal älteres Ram.

Da muss was mit deinem Ram einstellungen nicht stimmen. Ich habe sowas auch,meistens Post 23 oder 64,was es garnicht gibt laut liste,ist dann schwarzer Bildschirm und nach etwas zeit neu Start und wieder das gleiche. Bis ich ein funktionierendes Profiel mit richtigen Ram einstellungen lade,dann gehts. Es würde auch gehen die anderen Ram einstellungen ebenfalls als Profiel laden,geht dann einmal und beim nächsten neustart wieder schwarz. Wenn ich gutes Profiel habe fährt er auch hoch.

Ist genauso wie du beschreibst,wenn der Ram verkehrt eingestellt ist.
MemeOk auf Aus
Und XMPII anwählen und nur den Takt anwählen,den der Ram für aus gegeben ist. Dann sollte es klappen.

Zeig mal bitte das Video vom 8auer welches du meinst.

Zuletzt bearbeitet:
23 ist RAM-Fehler

>> Zeig mal bitte das Video vom 8auer welches du meinst.


Ab 5:50 gehts los mit dem Guide.

Bin gestern nicht in meinem Fundus fündig geworden, meinte ich hätte noch nen paar Vengeance LPX DDR4 rumfliegen zum testen.

Zuletzt bearbeitet:
Vielen Dank noch mal an Euch hier im Thread.
Hab nun meinen Ram (4000Mhz /19-19-19-39-2T) Manuell eingestellt,alles auf Auto bis auf die ersten Timming,oder wie man die bezeichnet,
4200 Mhz - 18-18-18-38-2T eingestellt mit 1,42 V .
Und so Bootet er nun ohne CODE 23 ,also es liegt am Ram User - fetzer.
Mit 5,2Mhz i9 9900K 1,41 V .
:)

Bevor sich noch irgendjemand fragt, warum ASUS das 0805 noch mal mit einem anderen Datum hochgeladen hat. Das Datum der BIOS Dateil selbst weicht zwar auch ab, die Dateien selbst sind aber identisch. Das Archiv ist also wohl nur für den BIOS Renamer noch mal neu hochgeladen wurden.


Ja das hatte ich auch schon bemerkt, hatte beide "0805" drauf war alles gleich, auch das Datum gleich.

Meins findet die SSD oder HDD nicht um ins win zu starten. Ersteinrichtung.
Keine Ahnung was da schief läuft.
Werde mein tuf wieder rein hängen

Erledigt, wer lesen kann......

Zuletzt bearbeitet:
Welches Bios können ihr empfehlen?

0602 oder 0702


Gesendet von iPhone mit Tapatalk Pro

Ich hab mich mal erbarmt und für den Startbeitrag Bilder vom BIOS hochgeladen. Der erste richtige Funkionstest folgt und dann kann ich auch was zum 0602 sagen^^

@ the_patchelor
irgend eine einstellung im bios.
dass das nicht gleich so geschalten ist....aber nein. man muss es aktivieren.
das die bootreihenfolge aktiv ist.

was treibt der laie eigentlich mit dem dimm.2 ?
einstecken und es als unnütz betrachten sicherlich :d

0602 scheint mehr ramstabilität zu haben im vergleich zu dem 0502.

Zuletzt bearbeitet:
Habe akt. die M.2 unter dem Heatsink in Slot 1, Dimm.2 ist nicht auf dem Board, trotzdem ist die GPU nur mit x8 linked.

Dachte die M.2 direkt auf dem Board läuft über den PCH. Oder ist sonst noch was einzustellen? :hmm:

Anmelden, um zu antworten.

Ähnliche Themen

Scoty
  • Artikel
[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)
5 6 7
Antworten
183
Aufrufe
9K
Maxwell72
Maxwell72
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
