[Sammelthread] Asus Sabertooth 990fx





Inhalt:

  • Spezifikationen
  • Bilder
  • Bios
  • Review´s / Test´s
  • Downloads
  • Kompatibilität
  • Preis
  • FAQ


Spezifikationen:

CPU
AMD AM3+ FX™/Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors
Supports AM3+ 32 nm CPU
Supports CPU up to 8 cores
Supports CPU up to 140 W
AMD Cool 'n' Quiet™ Technology​

Chipset
AMD 990FX/SB950​
AMD 990FX/SB950

Memory
4 x DIMM, Max. 32GB, DDR3 1866/1600/1333/1066 Hz ECC, Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture​

Expansion Slots
3 x PCIe 2.0 x16 (dual x16 or x16, x8, x8) *1
1 x PCIe 2.0 x16 (x4 mode, black)
1 x PCIe 2.0 x1
1 x PCI​

Storage
AMD SB950 controller :
6 x SATA 6Gb/s port(s), brown
Support Raid 0, 1, 5, 10

JMicron® JMB362 controller :
2 x SATA 3Gb/s port(s), black
1 x Power eSATA 3Gb/s port(s), green
1 x eSATA 3Gb/s port(s), red​

LAN
Realtek® 8111E , 1 x Gigabit LAN Controller(s)​

Audio
Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- ASUS Noise Filter
- Optical S/PDIF out port(s) at back panel

IEEE 1394
VIA® 6308P controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)​

USB Ports
ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)

AMD SB950 controller :
14 x USB 2.0 port(s) (10 at back panel, black+red, 4 at mid-board)​
Special Features
ASUS Dual Intelligent Processors 2 with DIGI+ VRM

TUF ENGINE! Power Design :
- 8 +2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design

Ultimate COOL! Thermal Solution :
- TUF CeraM!X Heatsink Coating Tech.
- TUF Thermal Radar​

ASUS Exclusive Features
- MemOK!
- AI Suite II
- Anti-Surge
- ESD Guards
- Front Panel USB 3.0 Support
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface

ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Profile
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector​

Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
1 x LAN (RJ45) port(s)
2 x USB 3.0
10 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)​

Internal I/O Ports
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s) (3 x 4 -pin, 1 x 3 -pin)
1 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x Clear CMOS jumper(s)​

Accessories
User's manual
ASUS Q-Shield
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x TUF Certification card(s)
1 x TUF 5 Year Warranty manual(s) (by region)​

BIOS
32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2,​

Manageability
WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities​

Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )​


Bilder:


Bilder von Huddel (nochmals danke)


Bilder von JACK RABBITz


(Quelle: User Huddel, Asus, JACK RABBITz)




Bios:
(0402)


Review´s/Test´s

Deutsch
HWLUXX
hartware.net
pcgameshardware
Tom´s Hardware

Englisch
guru3d.com
hardwarecanucks.com
legitreviews.com

Downloads

ASUS Sabertooth Downloadbereich
Asus FTP-Server derzeit wieder mal offline :-(
Betabios 0607 -Fan ignore Bug gefixed, CPU-Lüfter Monitor lies sich nicht abschalten, dadurch kam eine Fehlermeldung beim Booten
Bios 0705
1. Enhance RAID expansion card compatibility.
2. Enable support for Spanish and Russian Language.
3. Enhance RAID0 performance with SB950 native SATA ports.
4. Enable support for UEFI RAID Driver to support RAID partition above 2.2TB
Bios 0810
Bios 0813
1. Improve memory compatibility
2. Improve system stability
Bios 0901
Probleme mit X6 CPU´s, Board startet nicht mehr!
1. Improve memory compatibility
2. Improve system stability
Bios 1102
1.Improve system stability.
2.Enhance compatibility with some USB devices.
3.Patch system hanged when use AM3 1090T or 1100T CPU.
Bios 1208
1.Improve system stability.
2.Enhance compatibility with some USB devices.
Bios 1304
1.Improve system stability.
2.Enhance compatibility with some USB devices.
Bios 1503
1.Improve system stability.
2.Enhance compatibility with some USB devices.

Kompatibilität

Arbeitsspeicher
-Kingston HyperX 2133Mhz 4x 2GB
-G.Skill Ripjaws-X 8GB Kit
-G.SKILL 8GB Kit DDR3-1600 F3-12800CL8D-8GBECO / 1,35V

inkompatibler Arbeitsspeicher

-2x2GB G.Skill F3-10666CL8D-4GBRM 8-8-8-24 1,5v (kein Boot möglich)


Luftkühlung
-Prolimatech Megahalems (mit Retentionmodul)

Wasserkühlung für Chipsatz

Preis

HWLUXX

FAQ
Asus Supportforum



Ich hoffe das geht erstmal soweit (Ist mein erster Sammelthread :)), ich versuche alles aktuell zu halten, nun her mit den Erfahrungen und Informationen...

Zuletzt bearbeitet:
Na fuzzy jetzt bin ich erstaunt :)
Inwieweit ist der Aida Stresstest mit Prime zu vergleichen. Ich hab bisher nur mit Prime oder Linx getestet

@Flayer: Das wichtigste hast du vergessen. Deine Graka ;)
Aber trotzdem kommen mir 160W auch zu viel vor. Mein PC (siehe Systeminfo) braucht im Idle grad mal 90W

Wenn ich mich richtig erinnere hatte ich beim Saber mal ~50W im Idle. Allerdings nur mit FX8120, SSD, 2x2GB RAM, HD5450 und alle Onboard Sachen aus.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Stimmt, Gafik hatte ich vergessen...ist einen HD5870 Wassergekühlt...aber die taktet im win ja auf 150Mhz runter
hast Du den Idel wert ohne C n Q?....
Onboard hab ich nur das an was ich brauche ...usb. sata GLan und esata, da ich da noch ein lW dranhängen habe...bzw...wenn ich es anklemme für Backups....
die neuen Boards sollen ja mit den älteren CPUs, sprich den AM3 CPUs ja etwas mehr verbrauchen als mit den AM3+, aber so gravierend kann das wohl nicht sein....

Für 2.6 brauchst du schon 1.3+V bei den guten. Bei 2.8 1.4+V was meiner Meinung für 24/7 schon ziemlich viel ist.

Hast schon recht damit. Ich würde für den 24/7 Betrieb nicht mehr als 1,3v auf CPU/NB geben, mache ich nicht mal für SuperPI 32M runs!

Ich denke 1,25v sind ein vernünftiger Wert für den Dauereinsatz! :)

@Flayer: Logisch dass dein Verbrauch so hoch ist weil du Cool’n’Quiet deaktiviert hast...

Wie soll Verbrauch eingespart werden wenn die CPU dauerhaft mit 3.6 GHz @ 1,325v betrieben wird?

Der NB Takt @ 2,8 GHz zieht bestimmt auch was aus der Dose^^

Zuletzt bearbeitet:
Grad getestet. Gleiche Settings wie oben nur mit einem 8150

Ohne C&Q: CPU 4GHz@1.32V => 85W
Mit C&Q: CPU 1.4GHZ@0.9V => 52W

Also finde deine 160W wirklich viel. Aber probiere es erstmal mit C&Q.

tja....C&Q hab ich jetzt eingeschaltet....der fällt auch mal auf 925Mhz....aber die Spannung fällt vielleicht mal bis 1,24V....darunter hab ich es noch nicht gesehen....der springt auch total der bleibt nicht mal länger 1GHZ....
und es läuft nichts....ich starte Win neu und laß den laufen....aber irgendwas stört den, so dass er wieder hochtaktet.... 130 watt hab ich dann ca....

oder es laufen einfach zu viele Programme im Hintergrund....obwohl ich ja nur die nötigsten sachen anhabe....hmmm...Sidebar vielleicht mal komplett ausschalten


Edit: nope....bringt nichts....spannung fällt nicht unter 1,248V.....dabei sollte er ja eigentlich auf 1.0V runter gehen....

Zuletzt bearbeitet:
Edit: nope....bringt nichts....spannung fällt nicht unter 1,248V.....dabei sollte er ja eigentlich auf 1.0V runter gehen....

Spannung im Offset Mode eingestellt :p?

Hatte ich am Anfang auch vergessen. Bei mir hat das aber nur 1-2W ausgemacht.

Zuletzt bearbeitet:
hatte ich zuerst auch:). aber ist jetzt mit Offset so eingestellt....aber keine besserung....CPU geht zwar mal auf 925MHZ runter, aber die Spannung fällt max auf 1,248V....weiter runter geht die nicht :(
Energiesparmassnahmen greifen sonst aber....5min Bildschirmschoner...20Min Monitor aus. und 30min Standby....und da nur 13Watt....(Standby/Ruhezustand meine ich damit) das geht alles...

muß ich mal wieder k10stat auspacken und ihn dazu zwingen :)

Hm na dann muss K10Stat dran glauben :)
Ist deine Messung eigentlich mit oder ohne Monitor.

Frage an alle. Was ist der beste Bench um BusTakt zu testen?

Hab jetzt mal eben bei mir nachgeschaut und siehe da meine CPU/NB Spannung war standartmäßig auch auf 1,45v eingestellt. Da ich meinen gerade mal so bei 1,399v auf 4220mhz prügeln konnte habe ich jetzt einmal weiter getestet und siehe da, der Bulldozer scheint eine zu hohe CPU/NB Spannung gerade zu zu hassen.

Das Ende vom Lied, ich prime ohne Spannungserhöhung jetzt 4600mhz @ 1,399v dank gesenkter NB/CPU Spannung.

PS: Der Stabilitätstest in AIDA ist für die Tonne. Die Temps sind um die 10 Grad Kühler als, wenn Prime zum testen genutzt wird.

@Reous

Die Messungen sind ohne Monitor....hab extra nochmal nen Kaltstecker aus den Tiefen meiner Hardwarekiste gekrempelt und den PC alleine an das Strommessgerät gehangen....vielleicht taugt das Messgerät ja auch nichts :teufel:
hab ich schon seit 8 oder 9 Jahren.....aber selbst wenn es um 10Watt verfälschen würde ist es noch zu viel :)

zum BD cpu/nb ist aber trotzdem komisch, das der so viel Spannung brauch für die cpu/nb....

hmm....was sollte man da denn falsch einstellen.....
c&Q unter CPU Konfig einschalten
CPU Spannung auf offset
Der Multi ist unter 18,5 (der Taktet ja auch runter)

Was müßte ich denn noch einstellen....kann ja sein, weil bei den UEFI sind ja ein paar Dinge dabei, womit ich so gar nichts anfangnen kann....wenn ich gleich wiederkomme, schau ich mich nochmal im UEFI genauer um

Nehme an C1 ist auch aktiviert?

Zuletzt bearbeitet:
warum soll das aus?

weil es nicht viel bringt....teste es aber gerne aus....ich habe es bisher noch nie aktiviert gehabt


EDIT: Also C1 ist aktiviert, bringt bei mir aber nichts....zieht die gleiche Leistung im Idel aus der Dose....

Wer kann mir sagen wofür die Funktion APM ist? Anhand einiger Bilder hier im From sollte das normalerweise doch bei der CPU Einstellung im UEFI stehen, bei mir ist es ganz wo anders...ist auch aktiviert default...aber ich weiß nicht wofür es da ist....wie es arbeitet

Zuletzt bearbeitet:
hey, ich suche ein usb 3.0 auf 21pin verbindungskabel, damit ich den frontpanel von meinem corsair graphit 500t auf mein sabertooth verbinden kann. kp ob ich das damals übersehen habe beim auspackem vom MB oder ob es nicht mitgeliefert wurde.

weil es nicht viel bringt....teste es aber gerne aus....ich habe es bisher noch nie aktiviert gehabt


EDIT: Also C1 ist aktiviert, bringt bei mir aber nichts....zieht die gleiche Leistung im Idel aus der Dose....

Wer kann mir sagen wofür die Funktion APM ist? Anhand einiger Bilder hier im From sollte das normalerweise doch bei der CPU Einstellung im UEFI stehen, bei mir ist es ganz wo anders...ist auch aktiviert default...aber ich weiß nicht wofür es da ist....wie es arbeitet

Jo APM aktiviert das Power+TDP-Management. Ist quasi wie Powertune bei den ATI-Karten, also drosselt, wenn zuviel Strom gebraucht wird, aber aktiviert auch erst richtig die Turbo-Funktion.

Daher kann man es ausschalten, wenn man keinen Turbo nutzt. Wenn man Turbo nutzt, sollte man den Power-Cap beim Übertakten auf Maximum erhöhen (140%), damit man noch etwas vom Turbo spürt und nicht statt dessen gedrosselt wird.

CPU Lüftersteuerung

Hallo,

mit welcher Einstellung bekommen ich es eigentlich hin, das der CPU Lüfter im Idle weiter runter regelt? Bei mir bleibt die CPU-Lüfterdrehzahl im Windowsbetrieb immer so bei 950-960 U/min das ist mir aber etwas hoch.
Die Einstellungen im BIOS sind:
Q Fan auf Manuel
Upper Temp 50
Lower Temp 40
Min Duty Cycle 20
Max ... 80

Ich hab schonmal eine bisschen mit den Einstellungen gespielt, aber es ändert sich nichts nennenswertes.

Der Lüfter könnte meiner Meinung nach unter Vollast auch ruhig etwas höher Drehen - momentan bleibt er unter CPU Vollast (1,296VCore) immer so im Bereich 1150 U/min.

Schonmal vielen Dank

---------- Post added at 18:15 ---------- Previous post was at 18:08 ----------

Hat sich glaube ich erledigt, 950 Umin scheinen wohl die gedrosselte drehzahl vom CNPS 9900 led zu sein obwohl laut Specs min 700U/min.

Der Anzeigetreiber "amdkmdap" reagiert nicht mehr und wurde wiederhergestellt

Hallo Leute,

wie man im Titel Lesen kann, passiert es bei mir nun immer öfters.
Im INET haben hunderte das selbe problem, nichts von den geposteten Beiträgen hilft diesem Problem.

Warum schreibe ich das hier ins Forum vom ASUS SABERTOOTH 990FX. Ganz einfach, weil ich definitiv der Meinung bin, das es sich nicht um ein AMD Treiber Problem handelt, sondern um Hausgemachte Probleme von Microsoft. (TDR HOTFIX und evtl. C1E Problem). Und bei mir passiert das NUR auf dem Sabertooth !

UND : Ich hatte 2 GRAKAS auf dem ASUS Sabertooth im Einsatz. Einmal die NVIDIA GTX 260 und jetzt eine AMD HD 6950. Die GTX 260 auf meinem alten Mainboard : GIGABYTE GA-MA-770 UD3 lief mit allen Treibern einwandfrei, ohne das es jemals Probleme gegeben hätte. Die GTX 260 auf dem Sabertooth, wurde ebenso ständig von Windows 7 unterbrochen mit der Meldung : NV.... irgendwas reagiert nicht mehr und wurde wiederhergestellt. Also selbe Problem auch mit NVIDIA auf dem ASUS Board.

Genauso wie jetzt auch mit meiner neuen AMD HD 6950. Ständig die durch Windows 7 64 bit abgefangenen Abstürze des AMDKMDAP. Es wurden bereits unzählige Treiber ausprobiert, doch der Fehler kommt immer wieder. Es ist zum Verzweifeln. Warum passiert das nur auf dem ASUS SABERTOOTH ?

Die GRAKA wurde mit Furmark auf Herz und Nieren geprüft. Die Karte besteht alle Tests. Den Burning Test habe ich 30 minuten lang durchgeführt. Die Karte wurde nicht mehr als 80 ° C. heiß. Standard Temperatur = 33 ° C. Im Benchmark wird sie 65 ° C heiß.

Den TDR HOTFIX von Microsoft hatte ich auch installiert, (war eine Empfehlung in einem anderen Forum) doch keine Besserung.
Auch wurde der C1E Support im UEFI BIOS deaktiviert, keine Besserung.
Auch beides zusammen, keine Besserung.

Inzwischen bietet AMD einen HOTFIX für den 12.1 Beta Treiber, doch auch der brachte keine Besserung.

Es riecht "nur" nach einem 2D Problem mit den GRAKAS auf dem Sabertooth. Weil ich diese abgefangenen Abstürze überwiegend während des Browsens mit dem FIREFOX bekomme und in 2D Anwendungen. Einen abgefangenen 3D Absturz hatte ich bisher noch nicht.

Vielleicht habt ihr noch Ideen ?

Viele Grüße

Zuletzt bearbeitet:
hatte das prob noch nicht

Kann nicht wirklich glauben das es am Board liegt. Kannst du noch dazu schreiben wann dieses Problem auftritt. Zb beim zocken, Video schauen,... .
Hast du irgendwelche Progis wie zb ATI Tray Tools installiert?

@Reous: Nein, ATI TRAY TOOLS habe ich nicht installiert, was mir noch auffiel, die AI SUITE von ASUS macht gelegentlich Darstellungsprobleme beim Booten ins System. Habe AI Suite wieder deinstalliert. Auch ist nichts übertaktet. Leider konnte ich meine neue AMD HD 6950 nicht auch auf meinem "alten" Board testen. Aber meine GTX260 hatte ja auch selbige Probleme auf dem Sabertooth. Die abgefangenen Abstürze passieren meistens mit dem Firefox und teilweise auch, nachdem Videos im Browser angeschaut wurden, ja. Ein 2D Problem, so sehe ich das.

Zuletzt bearbeitet:
hi,
habe mal nochmal versucht windows 7 im uefi mode zu installieren, die insatllation läuft auch anstandslos bis zum 1. Neustart durch und da kommt dann die fehlermeldung 0xc0000225 unerwarteter fehler. es ist zum verzweifeln ich kann windows nicht im uefi mode installieren. hat jemand eine Idee?

Hat deine Platte noch MBR Partitionen ? Dann im Windows 7 Setup erst diese löschen, nachdem du das Setup über den UEFI BOOTLOADER gestartest hast.

Zuletzt bearbeitet:
@Seepferdchen:

hast Du den RAM auf 1T oder 2 T stehen? Richtige Timings eingestellt?

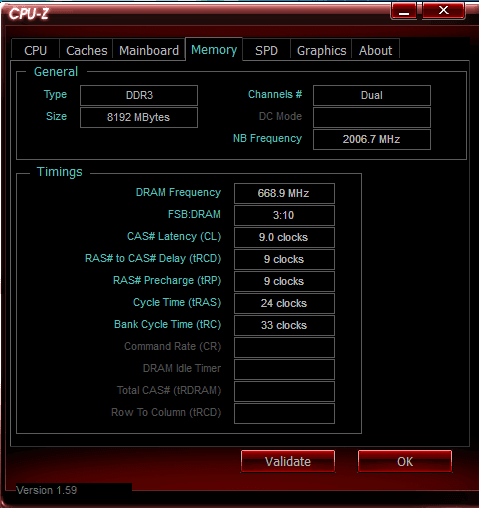

@smoothwater: CPU-Z zeigt mir keine Timings, weder 1T noch 2T. Warte ich poste ein Bild.

Das hat mich auch schon gewundert, die RAMS sind nur auf DDR3-1333 im Tweaker gestellt worden.

Zuletzt bearbeitet:
Ich habe meine Boot Platte (SSD) komplett gelöscht - ich habe noch 3 weitere festplatten als datengräber, kann das damit zusammenhängen?

Die Installation ohne UEFI klappt.

Schau doch einfach im UEFI nach ;-)

Wo muss ich denn schauen, im DRAM Timing Control ?
Dann poste ich später mal ein Bild, vielleicht ist das mein Problem.

@kai84m: Klemme die anderen Platten alle ab, bis auf die SSD und installiere auf leere Platte.

Viele Grüße

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
