[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
LOL..........mein erster Gedanke war auch......schneid auf das Ding.............ich werds mit Matzes Einfaedelmethode probieren...:d

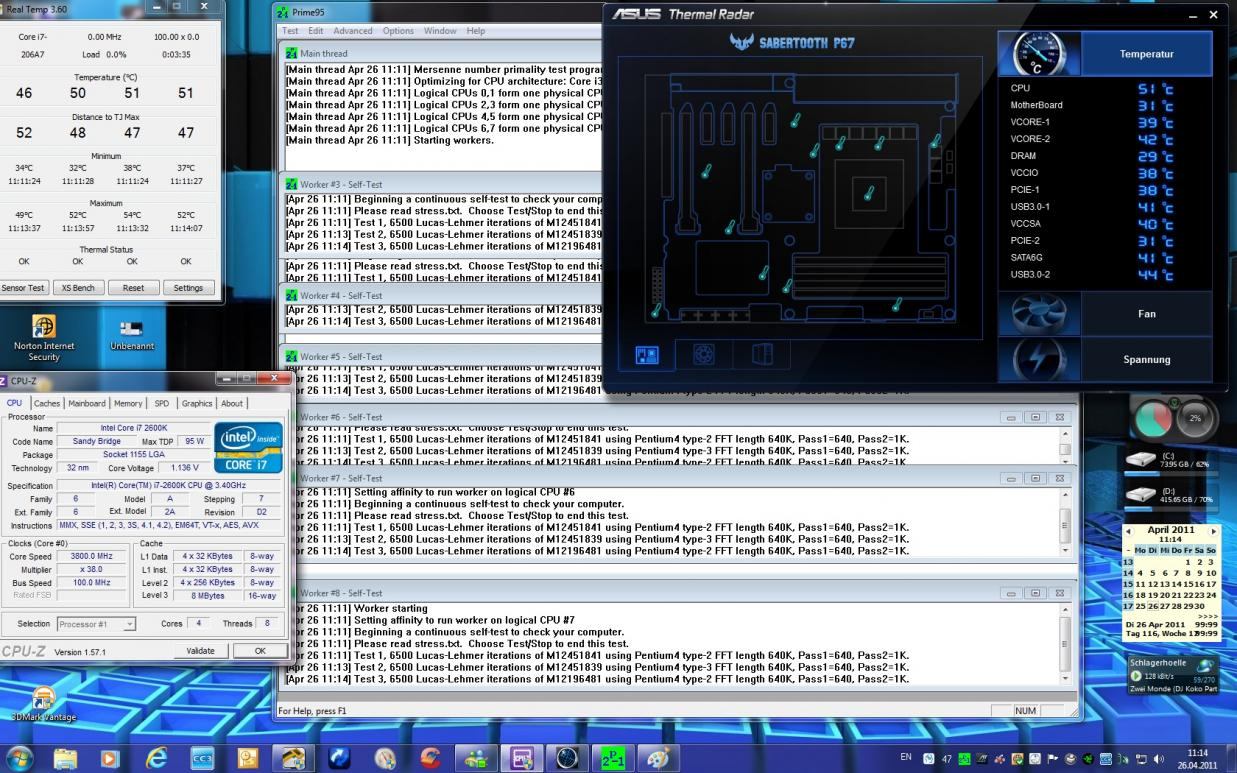

Wahnsinn, Jungs, es hat geklappt. Ich habe das Mainboard ausgebaut, die fehlende Schraube installiert und die 4 Raendelschrauben korrekt reingeschraubt: Bilder sagen mehr als Wort...........:d


Anhänge

  • genesis.jpg
    214,8 KB · Aufrufe: 132
...sehr schön, freut mich, dass Dein Problem damit gelöst zu sein scheint, da macht Sandy doch gleich mal mehr Spaß, oder? ;)

Grummel ich krieg meine Mushkin 996681es Riegel einfach nicht zum laufen auf dem Saber.

Riegel sind 1600MHz CL8 1,6V spezifiziert.
Sobald ich mehr als 1333MHz einstelle freezed mein windows.
Memtest86+ findet aber keine Fehler.

Ne Idee was ich im UEFI vom Saber ändern muss?
Hab das 1502er Bios drauf, Spannung vom RAM auf 1,6V angehoben. Testweise auch mal 1,65V. leider keine Besserung

@taakeferd
ja, danke, kann man wohl sagen. Zur Zeit kaempfe ich noch ein bisschen mit den Corsair Vengeance, die habe noch keinen Prime Test auf 1600 MHZ bestanden. Ich habe daher die Spannung von Standard 1,509 Volt auf 1,512 erhoeht. Sah gut aus, 2,5 Stunden ohne Probleme dann Abbruch....

bei mir laufen die vengeance sogar mit 1866 cl 9 ohne probleme .. obwohl es nur 1600er cl9 sind

freut mich für Dich ....schwere Geburt gewesen....
Weiß einer warum mein Profilbild nicht angezeigt wird...oder ist das nur bei mir so?
Ich habe auf Anhieb nix gefunden...

Hey Matze, geh mal ins Kontrollzentrum und dann auf Benutzerbild aendern und lade es nochmal hoch.

habe ich schon gemacht..
im Kontrollzentrum wirds auch angezeigt bloß hier nicht...

Versuch das Profilbild mal mit einer anderen Dateiendung hochzuladen bmp, jpg usw.

also bei mir wird das profilbild auch nicht angezeigt. obwohl es 100x100 pixel und knapp 7kB groß ist. also alles innerhalb der geforderten parameter.

gruß dsred


EDIT: war wohl blind. die richtige option ist "benutzerbild" und die funktioniert dann doch;-)

Zuletzt bearbeitet:
Kommem bei eurer AI Suite auch manchmal kurze Temperatur Fehlermeldung (z.B. USB3.0 #1 89.0°C)wenn Aida mit läuft (Sidebar) habe mal die Updatefrequenz von Aida erhöht was auch ne Besserung bei der AI Suite brachte aber komplett weg gings eigentlich erst weg wenn ich Aida aus habe.
Die Ai Suite habe ich auch schonmal in der Aufgabenplanung deaktiviert bloß leider haut die Lüftersteuerung dann manchmal nicht mehr hin.
Hat da jemand ähnliche Erfahrung?

Harte Ware zu verkaufen....
http://cgi.ebay.de/Intel-Core-2-Duo..._Elektronik_Computer_CPUs&hash=item20b8b0fd5c

Zuletzt bearbeitet:
Hey Matze, ich benutze nicht AIDA aber wenn ich Prime laufen lasse spinnt manchmal der Temperatursensor des Mainboards. Einmal sprang er auf 0 Grad (Mainboard eingefroren) und heute beim erneuten Testen mit Prime auf 132 Grad (Mainboard bruzzelt). Diese Fehlermeldungen blieben bestehen, erst nach Neustart wieder normale Temps.

holt euch coretemp und lasst euch die temps der 4 kerne plus auslastung anzeigen, aus die maus^^ ich installiere die ai suite und aida nicht mehr. da wird man ja ganz verrückt wie oft man da am tag draufschaut bei den vielen sensoren :d

mich treibt das MB heut auch scho zum wahnsinn ^^

stabiles OC geht bei mir nur, wenn ich load line calib auf high setze, sonst bekomm ich nur BSOD. cpu voltage hab ich auf manual gesetzt.

hm, mal was anderes.
hat jemand von euch auch das problem, dass wenn windows heruntergefahren ist, der rechner sich net ganz ausschaltet?
alles ist aus bis auf die lüfter, die laufen munter weiter.....

das prob trat letztens auf und heute wars auch mal wieder wech, weiss aber nicht mehr, welche einstellung im uefi ich geändert hatte. hab zwischendurch immer mal die defaults geladen.

Hmm, hast du das neuste Bios drauf?
OC wird bei mir nur durch den 2600k irgendwann beendet. 5GHz waren kein Problem.
Übertakten tu ich nur mit dem Offset, lasse auch Energiesparoption etc. an.

Zu den Lüftern. Ich hatte mal nen ewig alten Cardreader, der hat für das gleiche Problem gesorgt. Evtl. mal testweise USB Geräte abkoppeln.

Zuletzt bearbeitet:
glaube mal nicht das er das Feature von BeQuiet PSU´s meint...

@Buschklopper probiere es mal mit dem neusten Bios und/oder nem Bios Hardreset per Jumper!

Falls jemand hier ne Crucial C300 SSD hat... es gibt ne neue Firmware 0007!

Firmware-Update für Crucials RealSSD C300 - 28.04.2011 - ComputerBase

Crucial.com Product Downloads - Firmware Updates

Habs gerade drauf gespielt!

Wenn ihr die AI Suite in der Aufgabeplanung deaktiviert.. funzen dann eure CPU Lüfter noch einwandfrei so wie im Profil des Thermal Radars eingestellt?

Harte Ware...Interesse?--->
Intel Core 2 Duo E6300 + Abit AB9 + 4GB OCZ DDR2 S. 775 bei eBay.de: Komponentenbundles (endet 01.05.11 21:07:22 MESZ)

ist etwas seltsam, da cpu-lüfter am MB hängt und die gehäuselüfter an einer lüftersteuerung am netzteil

fing auch erst vor 4 tagen an. hatte heute im uefi einige einstellungen gemacht und auch wieder default settings geladen, zwischendurch war der effekt weg.

vllt muss ich doch mal via jumper einen reset machen, wenn das default settings-laden vllt nicht ganz sauber ist.

noch was, wer hat die cpu voltage auf manual gesetzt?
habe speedstep & c1e aktiviert, dennoch bleibt die core-spannung im idle bei dem gesetzten manual vcore und senkt sich nicht weiter ab, unter last (zB prime) aber ist diese niedriger. der multi sinkt ganz normal auf 16x im leerlauf.

irgendwas ist doch da net ganz koscher... ^^

Irgendwer der das Sabertooth mit CPU unter Wasser und "normaler" Gehäusebelüftung problemlos betreibt? Oder eher nicht zu empfehlen?

@Buschklopper

wenn die Gehäuse Fan´s am NT hängen drehen die noch 2-3min nach dem runterfahren wenn es eine Nachlauffunktion hat

der Cpu Lüfter sollte still stehen wenn er am MB hängt...

Beim Fixen der Spannung ist das normal so...
Versuchs doch einfach über den OFFSET dann sinkt auch die Spannung im IDLE

z.B. so...

Bios:
AI Übertaktungsregler: Manuell
Turbo Ratio: By all Cores(adjust in Os)
By all Cores: 35 (für Standard 3,5Ghz-4 Cores... ich habe 38)
CPU Voltage: Offset Mode
Offset Mode: -
Cpu Offset: ca. 0.080- 0.130 (0.130 V habe ich d.h. im Turbo, den ich natürlich aktiviert lasse gibt das Board der Cpu 0.130V weniger als sonst)
Load Line Calibration:Regular

Mega Shadow abzugeben...

Prolimatech Mega Shadow So. 775 1366 1156 1155 & AM.... | eBay

Zuletzt bearbeitet:
Kennt sich jemand mit dem Enegiesparmodus aus? Ich war gestern einkaufen und habe den PC angelassen, als ich zurueckkam, sah der PC wie ausgeschaltet aus, alle Luefter gestoppt. Als ich den Powerknopf drueckte war das Bild sofort da. Heute genau dasselbe, allerdings kriege ich kein Bild mehr. Ich glaube die Graka ist hinueber, Monitor und Kabelwechsel haben nichts gebracht. Auch kein Bild wenn ich den 2. PCIe Slot benutze.

Die Karte kriegt im 1. Slot definitiv Strom, selbst wenn ich die 2 6-Pin Stromanschluesse abziehe drehen die Luefter volle Pulle. Hat irgendjemand noch eine Idee.

P.S.
Erst der Ram, dann der Kuehler, jetzt die Graka........:grrr:
