[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Max44 schrieb:
Im Idle liegt sie bei mir heut bei 40 °C, unter Last, also nach 2 - 3 h Spielen geht sie gerne mal auf 60 °C hoch. Laut Spec aber unproblematisch. 70 °C sind hart an der Grenze........
Hast Du den Assist Lüfter verbaut?

Die Spec findest Du unter dem Link.

http://www.hardwareluxx.de/community/f219/asus-sabertooth-p67-intel-p67-798249-57.html
Zum Vergrößern anklicken....

Hey..meinst den kleinen Propeller...nee, den habe ich nicht verbaut....??

Ist ja leider nicht im Lieferumfangdabei...

Danke dir..werde ich mal testen...!!!

E://

Bestellt bei hardwareversand.de....aber schon crazy, Preis ~2,18€ und Versand 3,99€....muhahaaa...ich liebe solche einkäufe, wo der Versand teurer ist, wie/als das Produkt..

Zuletzt bearbeitet:
Hi Leutz,

habe mir dieses Motherboard zugelegt.
Mit dem Intel 2600k
Und einer Gainward 570 gtx
bequiet 530 watt netzteil
corsair vengance 8gb kitt

Habe alles verbaut und Windows 7 Installiert.
Funzt auch alles.....dachte ich.
Bis ich den Grafiktreiber installiert habe.
Nach dem Neustart komme ich bis zum Anmeldebildschirm. Wenn ich dann Passwort eingebe und Enter drücke.....zack.... Neustart...immer wieder...

zum kumpel gefahren, hardware getauscht. Grafikkarte, netzteil, ram getauscht.. immer das gleiche.

Dann habe ich den 2ten pci-e slot probiert und Zack, es geht...
Mainboard kaputt????
Oder muss man was einstellen?
Habe net vor in sli zu gehen aber ist zu teuer gewesen um ein halbes board zu bekommen.

Vieleicht weiss einer was

greetz basti

ich meine im ASUS Board stand was das nicht jede Graka auf dem Board richtig läuft, soll wohl auch einige Probs deshalb mit Sli haben. Wobei meine beiden GTX 580 sind auch von Gainward und die brummen ab wie sau ... welche Treiber Version nutzt du ? Alles über der 270.61 ist Müll !

Hatte einen 275.xx und den aktuellen probiert, mit meiner alten 265 karte das gleiche in grün. Die sache ist ja die, der rechner läuft ja stabil auf dem unteren PCI-E slot... und habe das überwachungstool mal draufgespielt. Nach etwa 10 min, stellt es bei den Temperaturen die PCI-E bank 1 als rot da, mit ca. 60 grad... was ja nicht an der temp liegen kann. 60 ist jja jetzt nicht so viel oder?

Zuletzt bearbeitet:
Zur Temp. Am besten einen Topblow CPU Kühler einbauen oder halt den Zusatz Lüfter dann geht die Temp wieder runter, bei mir komm ich unter Vollast auf knapp 50 Grad

basti05 schrieb:
Hatte einen 275.xx und den aktuellen probiert, mit meiner alten 265 karte das gleiche in grün. Die sache ist ja die, der rechner läuft ja stabil auf dem unteren PCI-E slot... und habe das überwachungstool mal draufgespielt. Nach etwa 10 min, stellt es bei den Temperaturen die PCI-E bank 1 als rot da, mit ca. 60 grad... was ja nicht an der temp liegen kann. 60 ist jja jetzt nicht so viel oder?
Zum Vergrößern anklicken....

Evtl. ein Pin im Pcie Slot verbogen oder ähnlich?
Bis jetzt hab ich noch nichts von einer generellen Inkompatibilität zu manchen Karten gefunden.
Windows testweise nochmal neu installiert und neustes Bios drauf?

Falls da nichts bei rauskommt würd ich das Board reklamieren

Burn_deh schrieb:
Windows testweise nochmal neu installiert und neustes Bios drauf?

Falls da nichts bei rauskommt würd ich das Board reklamieren
Zum Vergrößern anklicken....

Hatte Windows 2 mal draufgespielt. und das Bios auf 1850?! ... alles ohne erfolg.
Denke auf defekt. Hab mir ein neues Heute zukommen lassen und dort läuft alles wie es soll, soviel stress ey :-P

<<<<<aber danke für eure Hilfe und Tips

greez basti

Das sind meine Temps

---------- Beitrag hinzugefügt um 00:06 ---------- Vorheriger Beitrag war um 00:04 ----------
Gamer68 schrieb:
Ich will ja nichts sagen ,wenn du für 4.5ghz 1.29V brauchst ,dann kommst du nie und nimmer mit 4.8@1.32V aus .entweder du hast bei dein 4.5GHz den vcore nicht ausgelotet ,oder der vertust dich bei 4.8ghz .weil die sandy brauch ca 0.02V pro 100mhz ,ab ein gewissen Punkt mehr



Sent from my iPhone4
Zum Vergrößern anklicken....

Ich habe wirklich nicht ausgelotet 1.32v rennt mit 4800Mhz wenn du darauf bestehst kann ich dir Morgen Prime oder linx 2 Stunden Laufen lassen Max Temp mit linx 65 grad und das wird mit luft gekühlt, mit 4500Mhz 62 grad

Zuletzt bearbeitet:
sind die se Temp`s im IDLE...denke ich mal, und was hast du unter last...?? Nutzt du den Revoltec (btw..kam heute an, werde ich gleich verbauen...nur voll das lange Lüfterkabel..;))

Smatter schrieb:
sind die se Temp`s im IDLE...denke ich mal, und was hast du unter last...?? Nutzt du den Revoltec (btw..kam heute an, werde ich gleich verbauen...nur voll das lange Lüfterkabel..;))
Zum Vergrößern anklicken....

Thermalright Silver Arrow CPU Kühler ja das sind meine idle werte. Ich habe keine lüfter angeschlossen an NB.

Ich werde heute alle Ram Bänke belegen und mit 16GB Testen und schauen wie der NB reagiert.
Eventuell möchte der eine oder der andere sein Board mit vier Modulen bestücken.

Zuletzt bearbeitet:

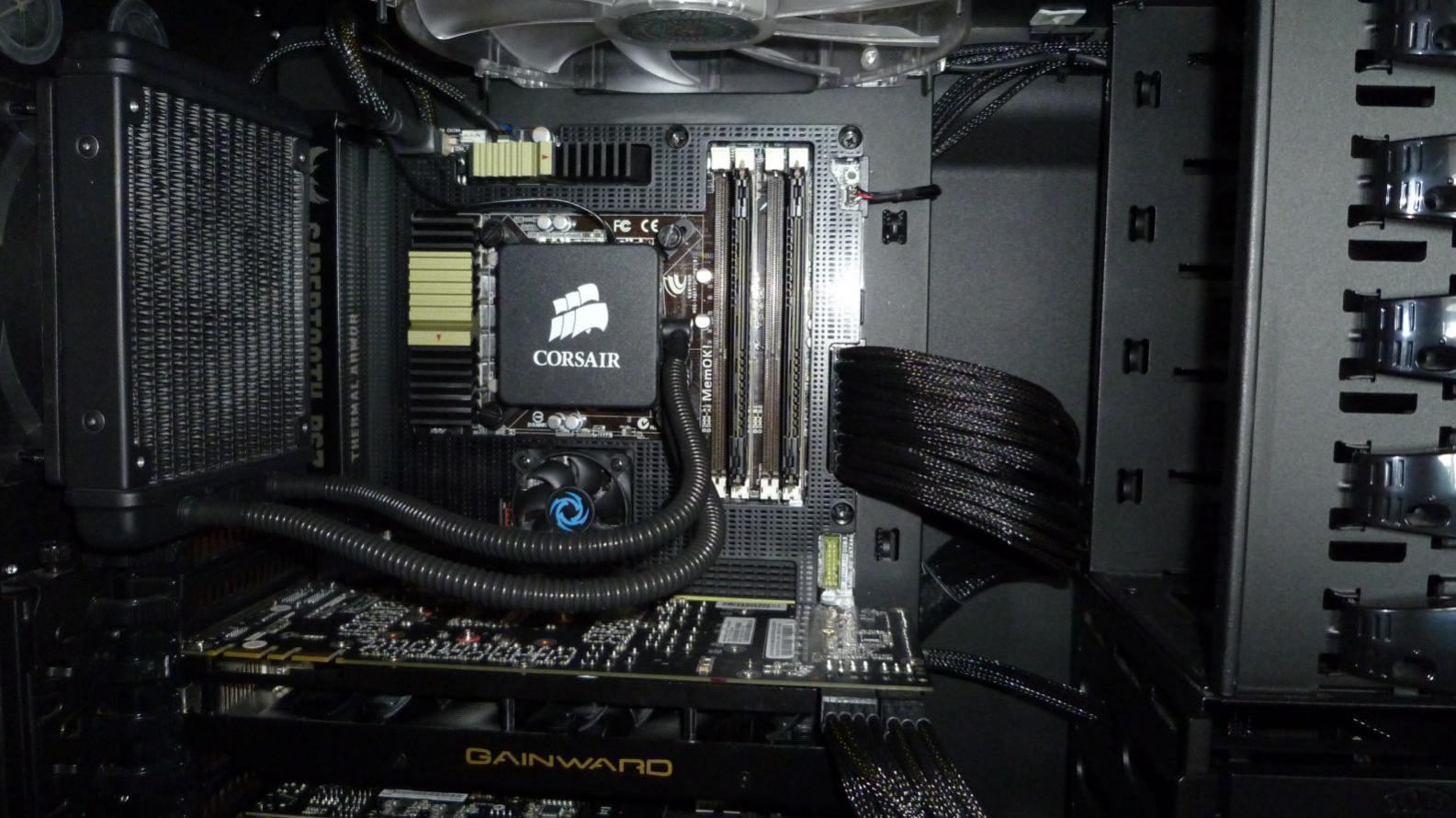

Hier eins. Hab das Kabel ca 2cm vom Lüfter weg abgeschnitten und mittels MDPCx Crimpzange neue Pins gecrimpt. Verstecken kann man es nicht.


Anhänge

  • P1000760.jpg
    181 KB · Aufrufe: 77
Zuletzt bearbeitet:
cool..geht ja bei dir...problem..neu crimpen und sleeven...*möööp...habe ich nicht...naja, mal sehen, mache ich gleich mal..welche Schrauben hast genommen..?? die vond er Abdeckung ??

Nein, hatte noch welche von einem anderen Lüfter. Da diese aber minimal zu kurz waren habe ich in dem Lüfter die 4 Schraubaufnahmen um 2 Milimeter mittels Bohrmaschine gesenkt. Wenn du nicht crimpen kannst bleibt nur noch das Kabel abzuschneiden um es am Lüfter hinten neu zu löten.

Zuletzt bearbeitet:
Jau, denke das ist die beste Alternative...sieht irgendwie kacke so aus...




....da muss ich mir was einfallen lassen...

Würdest mir 3 Crimps,bissel Sleeve+ Schrumpf & schwarze Lüfterstecker verkaufen ??


E://

btw..die 4 Schrauben beim MB haben wunderbar gepast...!!!. Nur mal als Tipp für andere...

Zuletzt bearbeitet:
schön...aber findest nicht, mit bissel viel vCore ??

btw...USB wieder 55° eben beim daddeln...hmmmm...evtll. sollte ich mal die Lüfter des Radie`s hochdrehen...600rpm einfach zu wenig....

@Smatter: Da brauchst aber noch die Zange. Keinen Sleeve da du das Kabel nicht mehr siehst da es eh nicht mal 2cm hat.

Kann dir schon was schicken.

lol hab nicht mal an die 4500 Mhz angasst mit vcore aber egal mir ging das haubtsächlich ob das Board packt mit allen bestückten Bänken >und ich kann sagen ja es läuft alles bestens.

Zuletzt bearbeitet:
Wieso so umständlich ? Zieh vom Lüfter den aufkleber runter ! Die 3 Kabel ablöten , kürzen , wieder anlöten ! Past und geht super !
