[Sammelthread]ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Realtek® RTL8125-CG 2.5G LAN
Anti-surge LANGuard
ROG GameFirst Technology
WiFi
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd Gen AMD RyzenTM Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, )
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 5000 and 4000 G-Series Processors
4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU
Graphic
1 x HDMI 2.0
1 x DisplayPort
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Expansion Slots
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*
AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*
AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor
1 x PCIe 3.0 x16 (x8 mode)*
AMD X570 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
2 x PCIe 4.0 x1
*PCIeX16_3 slot shares bandwidth with PCIeX1_2.
Storage
Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors:
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
AMD X570 Chipset
M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
8 x SATA 6Gb/s ports
LAN
1 x Realtek 2.5Gb Ethernet
1 x Intel® I211-AT 1Gb Ethernet
Anti-surge LANGuard
ROG GameFirst Technology
1 x Intel® 1Gb Ethernet
WiFi
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth
Bluetooth® v5.2
Audio
Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- SupremeFX Shielding Technology
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
USB Ports
AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors
- 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A)
AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors
- 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A)
AMD X570 chipset
- 1 x USB 3.2 Gen2 front panel connector
- 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C)
- 2 x USB3.2 Gen1 ports (at front panel)
- 4 x USB 2.0 ports (at front panel)
Special Features
Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 headers
Back I/O Ports
8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I211-AT 1Gb Ethernet port
1 x Realtek 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
Internal I/O Ports
Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
2 x 4-pin Chassis Fan headers
1 x 4-pin M.2 Fan header
1 x W_PUMP+ header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x Front Panel Audio header (AAFP)
1 x SPI TPM header (14-1pin)
1 x Speaker header
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
Accessories
Cables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Rubber Package
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x Support DVD
Documentation
1 x User manual
BIOS
256 Mb Flash ROM, UEFI AMI BIOS
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback® Button(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570

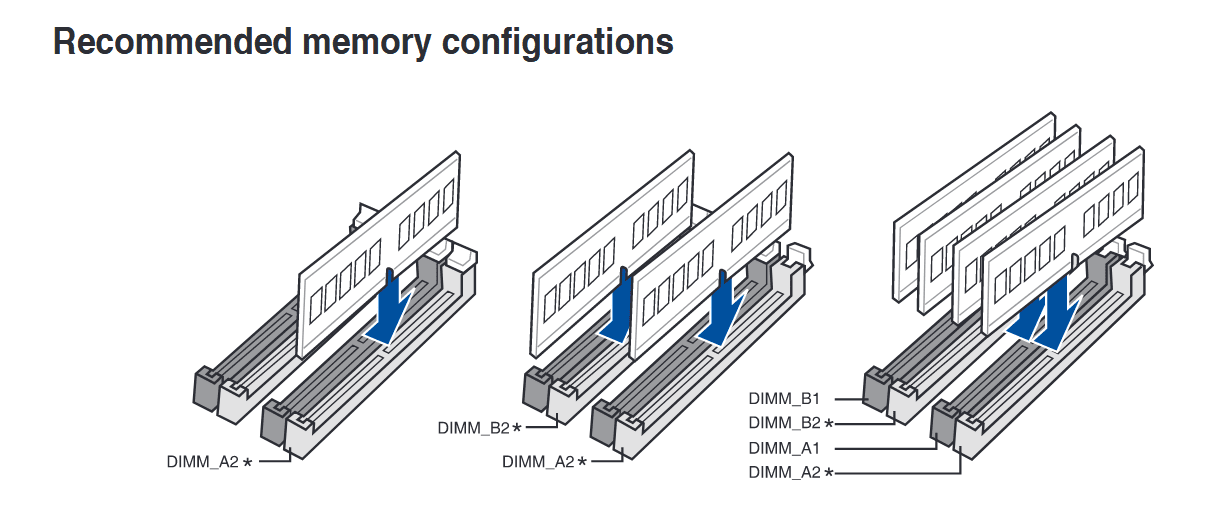

Memory
3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz
Expansion Slots
3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
Supports channel bandwidth: HT20/HT40/HT80/HT160
Intel® Wi-Fi 6 AX200
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
2 x USB 2.0 port(s)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Back I/O Ports
1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
3 x LED-illuminated audio jacks
4 x USB 3.2 Gen 1 (blue)
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x HS_FAN
1 x PCH_FAN
1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x T_Sensor Connector
1 x Speaker connector
Accessories
User's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG Strix stickers
1 x M.2 bracket
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension cable for Addressable LED
1 x AAFP Extension Cable
1 x Panel cable
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
Mini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note
*1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
*2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
Sound setzt aus oder knistert
Immer wieder USB Disconnects
Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.
USB Disconnects
Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile
USB Flashback funktioniert nicht
Bitte folgende Punkte ausprobieren:
- Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
- Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
- Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick

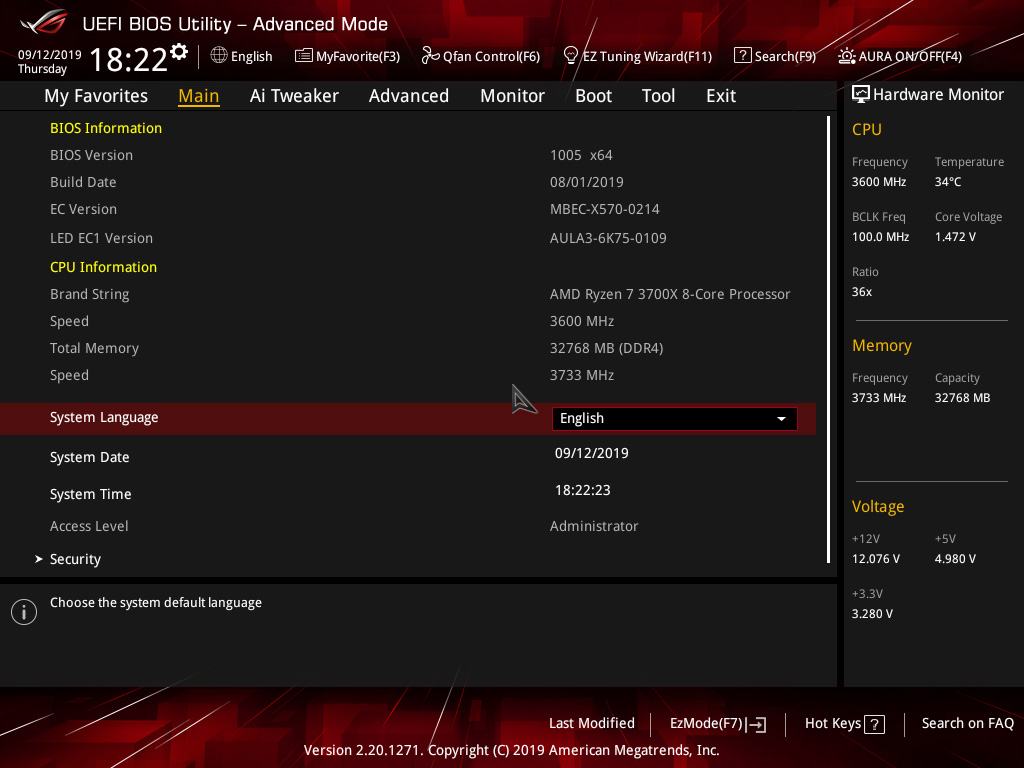

BIOS/UEFI Downgrade
Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.
Ist der Chipsatz Lüfter regelbar?
Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.
Chipsatz Temperatur zu hoch?
Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.
Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.
Rechner bootet nicht, wenn eine Soundkarte verbaut ist
Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.

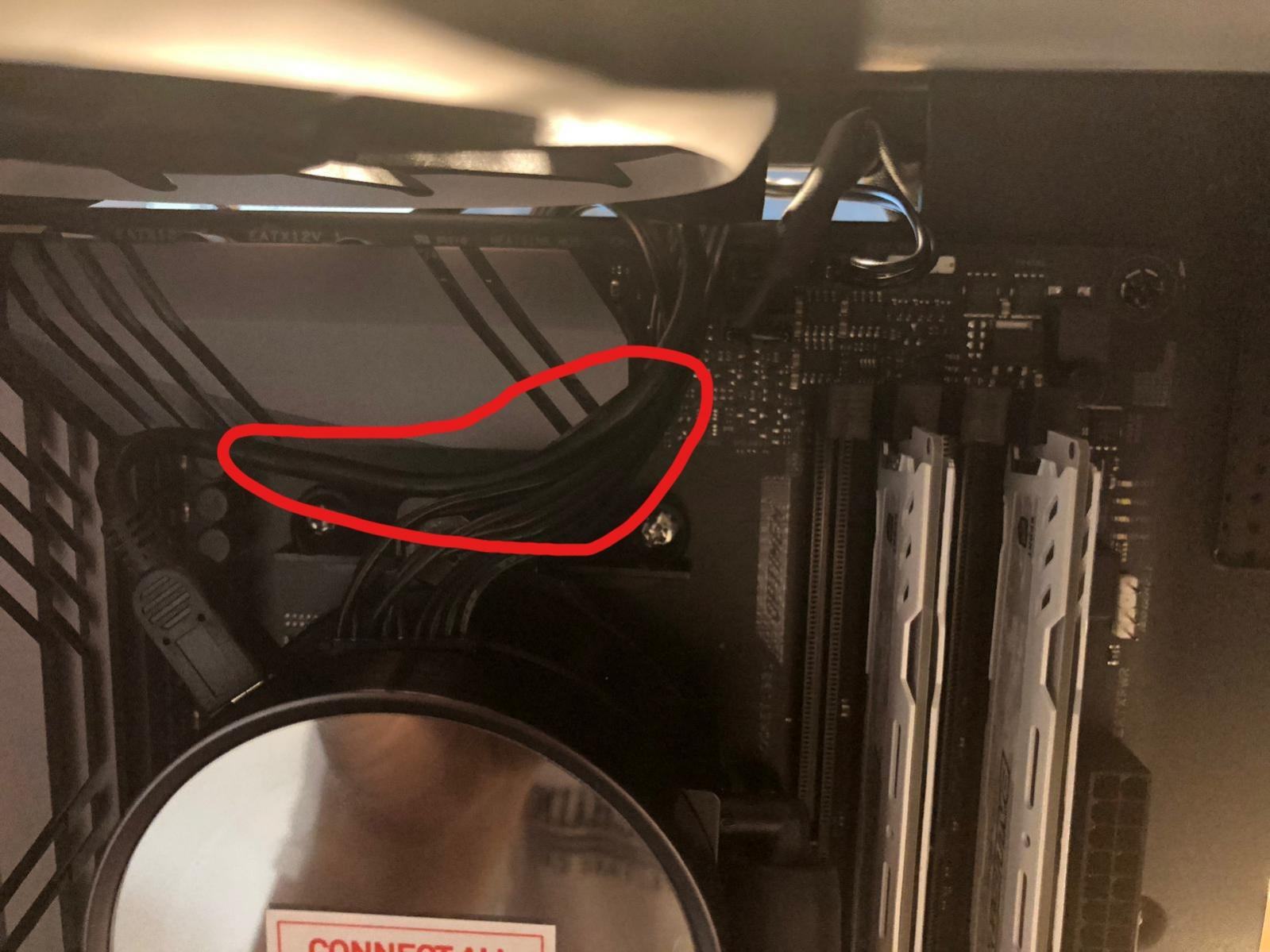

ich bin Besitzer eines E-Gamings Mainboard, einer NZXT AIO Kraken x62 und eines NZXT H510i Gehäuse das ein SmartDevice beinhaltet. Ich baue gerade mei Build zusammen und habe nun ein Problem bezüglich der Fans. Soll ich die beiden Radiator Fans an den CPU Fan Anschluss des Mainboards stecken oder in einen Fan Anschluss des Smart Devices? In der Anleitung des Gehäuses steht dass wenn man das Smart Device verwendet dass man im Bios die Overheating Protection ausschalten soll. Das macht mich doch ein bisschen stutzig
Vielleicht gibt es ja hier jemanden der mir helfen kann
Du musst dann im bios die drehzahlüberwachung für cpu deaktivieren. Mehr nicht. Der Rest ist Geschmacksache.
Das Smart device kann dir ja dann sicher über die nzxt Software die Drehzahlen anzeigen lassen oder?
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ist halt die Frage, ob die Lüfter über diesen Pin-Header gesteuert werden, oder nur ausgelesen werden können. In letzterem Fall ist es Jacke wie Hose. Bei ersterem musst Du eben entscheiden, mit was Du die Lüfter steuern willst.
Ich selbst hab den Pin-Header meiner AIO an den AIO-Anschluss des Boards gepackt. Der liest bei meiner Corsair nämlich nicht die Lüfter, sondern die Pumpendrehzahl aus. Am CPU Lüfter-Header hängt gar nix dran, dementsprechend hab ich den im BIOS deaktiviert.
Danke dir für den Link und die Infos dazu. Ich stimme dir da zu bzw. würde ich dem auch mal vertrauen. Die Tests "bestätigen" das ja auch im Prinzip .
Halten wir fest...
Asus hat noch die ein oder andere Hausaufgabe bei den X570ern zu erledigen, da so eine Einstellungsmöglichkeit ja wohl eigentlich Standard ist.
Es ist aktuell nicht möglich PCIE4 mit einem Riser zu verlängern, auch wenn es die Kabel theoretisch könnten, da so ein Retimer nicht für uns erhältlich und auch nicht auf dem Mobo verbaut ist.
Bin mal gespannt wann das Abba Bios von Asus kommt und ob noch was anderes geändert wurde außer der SMU-Firmware.
Es ist aktuell nicht möglich PCIE4 mit einem Riser zu verlängern, auch wenn es die Kabel theoretisch könnten, da so ein Retimer nicht für uns erhältlich und auch nicht auf dem Mobo verbaut ist.
Ist so nicht ganz richtig. Auf jedem X570 Mainboard sind Retimer verbaut. Deswegen wird ja PCI-E 4.0 auch unterstützt und bei x470/B450/etc. nicht. Bei m.2 SSD´s würde es auch ohne Retimer funktionieren. Sobald man aber zu den PCI-E slots möchte braucht man schon einen.
Hallo,
hat jemand mit dem Board eine linux distro am laufen? Falls, ja funktioniert das? Hab im changelog vom bios des C8H gelesen, dass sie dort den support von linux Distributionen verbessert haben - beim Strix allerdings nicht (gleiches wie beim chipset-lüfter). Wäre super wenn mir jemand Auskunft geben kann, hab das Board heut bestellt.
BSOD im Sinne von erst unter Last oder auch so? Ich hatte testweise die non-XT mit Riser-Kabel am laufen, aber eben ohne Last. Vielleicht sollte ich es einfach noch einmal versuchen... habe das Thermaltake Gaming PCIe x16 Riser Kabel (bzw. nutze es aktuell mit GTX1060)
BSOD im Sinne von erst unter Last oder auch so? Ich hatte testweise die non-XT mit Riser-Kabel am laufen, aber eben ohne Last. Vielleicht sollte ich es einfach noch einmal versuchen... habe das Thermaltake Gaming PCIe x16 Riser Kabel (bzw. nutze es aktuell mit GTX1060)
Ohne aktiviertes CSM hing er sich "meistens" schon beim POST auf. Dort wegen verschiedener Ursachen. Manchmal VGA, manchmal CPU, manchmal RAM. Mit aktiviertem CSM war es 50:50 ob er durch den POST durchlief. Dann kamen die nächsten 50:50 ob er es bis ins Windows schafft. Hier meistens direkt beim Laden vom Windows BSOD. Dann hat er sich meist ne Minute im Windows gehalten und dann gabs wieder im Leerlauf BSOD.
Im abgesicherten Modus hat er es einmal soweit geschafft, dass ich die Treiber mit DDU runterschmeißen und neue installieren konnte. Spätestens mit Last wars aber vorbei. Im Nachhinein trifft das Verhalten schon ganz gut einen instabilen Bus.
Hast du es bis ins Windows geschafft oder ins Linux? Macht ja auch noch mal einen Unterschied was die Initialisierung anbelangt.
Verzwickte Geschichte.
Da ich alles mögliche ausprobiert hatte dachte ich Graka defekt oder BIOS verträgt Graka noch nicht. Hier bin ich dann auf die Variante mit dem Kabel gestoßen was nach weiterer Recherche Sinn macht. Ich denke mal das ist bei dir eher Glück, dass er es packt. Ich denke es bleibt dabei, dass PCI-E 4.0 und Riser Kabel sich nicht einfach so veträgt. Hoffentlich kommt morgen ein neues BIOS mit abschaltbarem PCI-E 4.0 dann kann ich endlich vertikal inkl. Waterblock montieren. Ich hatte jetzt keine Lust für ne Horizontale Variante extra Rohre zu biegen.
Kann mir jemand sagen welcher der beiden m2 Slots beim E-Gaming derjenige mit der CPU Anbindung ist? Aus dem Handbuch werd ich leider nicht schlau. Von der Logik her hätte ich gesagt der obere, da er näher an der CPU ist
Ist so nicht ganz richtig. Auf jedem X570 Mainboard sind Retimer verbaut. Deswegen wird ja PCI-E 4.0 auch unterstützt und bei x470/B450/etc. nicht. Bei m.2 SSD´s würde es auch ohne Retimer funktionieren. Sobald man aber zu den PCI-E slots möchte braucht man schon einen.
Gut bei meiner Aussage dachte ich natürlich nur an eine GPU. Eine NVME mit Riser anzubinden ist für mich aber ein extrem spezielles Szenario. Frag mich sowieso warum man das machen sollte. Das einzige was mir einfallen würde wäre, um eine Custom Kühlung dafür zu bauen oder sie in ein Ölbad oder so zu legen .
Hast du es bis ins Windows geschafft oder ins Linux? Macht ja auch noch mal einen Unterschied was die Initialisierung anbelangt.
Verzwickte Geschichte.
Ich bin mir jetzt völlig unsicher, muss ich zugeben. Ich hatte das auch eher auf die Schnelle gemacht, um etwas anderes zu testen. Die Karte gehört meiner Frau, da wollte sie nicht auf Anhieb und ich habe sie deshalb nur auf Funktion bei mir getestet. Wie weit, will ich jetzt nicht beschwören. Ich finde es daher gut zu wissen, dass du deine Versuche so gut dokumentierst. Ein BIOS-Update wäre natürlich super...
@Reous
Danke für den Link - BIOS läuft, kann aber bis jetzt keine Signifikannte Verbesserung feststellen.
Boostet ab und zu mal auf 4375, was er vorher auch gemacht hat. (R7 3700X)
Mal ne Frage am Rande,
ich hab die beiden RAM Riegel in Slot 2 und 4 gesteckt, so wie das bei meinem alten C6H sein musste, ist das Korrekt oder kommen die beim Strix E in Slot 1 und 3?
Ich weis ehrlich gesagt auch gar nicht was für eine Topologie das Brett hat...
Dann ist mir aufgefallen, wenn ich Gear Down und Power down auf "Enabled" stelle steigt die Speicherlatenz um gute 10% an, in meinem Fall von 70ns auf 77ns.
Wird die IF durch diese Schalter veranlasst in den asynchronen Modus zu gehen?
Das geschieht bei mir auch schon ab 3733, ich meine mal gelesen zu haben das 3733 noch synchron laufen sollen?
@Reous
Danke für den Link - BIOS läuft, kann aber bis jetzt keine Signifikannte Verbesserung feststellen.
Boostet ab und zu mal auf 4375, was er vorher auch gemacht hat. (R7 3700X)
Mal ne Frage am Rande,
ich hab die beiden RAM Riegel in Slot 2 und 4 gesteckt, so wie das bei meinem alten C6H sein musste, ist das Korrekt oder kommen die beim Strix E in Slot 1 und 3?
Ich weis ehrlich gesagt auch gar nicht was für eine Topologie das Brett hat...
Dann ist mir aufgefallen, wenn ich Gear Down und Power down auf "Enabled" stelle steigt die Speicherlatenz um gute 10% an, in meinem Fall von 70ns auf 77ns.
Wird die IF durch diese Schalter veranlasst in den asynchronen Modus zu gehen?
Das geschieht bei mir auch schon ab 3733, ich meine mal gelesen zu haben das 3733 noch synchron laufen sollen?
@xdudex
Bios Version ist unabhängig von dem installierten Betriebssystem.
@Ignis
Das Bios beinhaltet die neue SMU welches eigentlich den Boost wieder erhöhen soll. Mal schauen ob andere hier diesbezüglich was feststellen können.
RAM in 2 und 4 ist korrekt. Diese immer zuerst bestücken. Das Board hat Daisy Chain Memory Layout.
Power Down immer auf Disabled stellen. Das ist verantwortlich für die höhere Latenz.
Asynchron läuft es ab 3600 (glaube je nach Bios erst ab 3600+1). Für höhere Taktraten muss man die IF immer manuell einstellen.
Ich habe in beide M2 Slots eine Samsung 970 Evo Plus verbaut. Welche und vorallem wie muss ich im BIOS die richtigen Settings setzen? Also sowohl für den Slot der über die CPU geht, als auch den Slot der über den X570 Chipsatz geht. Die Anweisungen im Handbuch mit z. B: PCIEX16_3 usw. verwirren mich irgendwie.
Oh und noch eine weitere Frage, welche BIOS-Update Methode bevorzugt ihr so? I/O Panel via Flashback, via Windows EZ Update oder via BIOS EZ Flash?
Flashback oder BIOS EZ. Von Bios Updates im Windows würde ich Abstand nehmen.. kann aber sein, dass das heutzutage problemlos geht? Da kann @Reous bestimmt mehr zu sagen
@xdudex
Hätte jetzt gesagt du musst wegen den M2 nichts extra einstellen. Das wird normal automatisch konfiguriert.
Bios nach wie vor über Bios EZ oder Flashback und davor natürlich die Default Settings laden.
@KCX
Chipsatz Lüfter nach wie vor nicht freigeschalten?
Und direkt die nächste Frage, sorry aber mein letzer build ist 7-8 Jahre her und seitdem hat sich einiges getan
Habe gerade das Thermistor Kabel entdeckt. Der Sinn dahinter ist mir klar, jedoch wollte ich euch noch Fragen welche Platzierung im Gehäuse am meisten Sinn macht? An der GraKa? Mainboard bestimmte Stelle? Kann ich das Kabel auch als Sensor für die allgemeine Temperatur im Gehäuse nehmen? Oder sollte ich es einfach lassen weil der Sensor vllt eh nicht der genauste ist?
Kommt ganz auf deinen Aufbau an. Ich verwende drei Sensoren an meiner Corsair Lüftersteuerung, eine davon hab ich in die Finnen des Radiators gesteckt, einen weiteren hab ich im unteren Board-Drittel platziert und einen in der Netzteilkammer. Den Sensor vom Board nutze ich nicht.
Lange Rede, kurzer Sinn: Platzier ihn dort, wo er dir am sinnvollsten erscheint.
Kommt ganz auf deinen Aufbau an. Ich verwende drei Sensoren an meiner Corsair Lüftersteuerung, eine davon hab ich in die Finnen des Radiators gesteckt, einen weiteren hab ich im unteren Board-Drittel platziert und einen in der Netzteilkammer. Den Sensor vom Board nutze ich nicht.
Lange Rede, kurzer Sinn: Platzier ihn dort, wo er dir am sinnvollsten erscheint.
Kann ich leider noch nicht sagen, da ich noch nicht geflasht habe.. Sitze noch auf der Arbeit Wird aber in Kürze erfolgen denke ich. Wahrscheinlich sogar noch nachher
Habe gerade das Thermistor Kabel entdeckt. Der Sinn dahinter ist mir klar, jedoch wollte ich euch noch Fragen welche Platzierung im Gehäuse am meisten Sinn macht? An der GraKa? Mainboard bestimmte Stelle? Kann ich das Kabel auch als Sensor für die allgemeine Temperatur im Gehäuse nehmen? Oder sollte ich es einfach lassen weil der Sensor vllt eh nicht der genauste ist?
Vorderseite. Ursprünglich hatte ich ihn in etwa auf der Höhe der M.2 Slots. Sollte die Temperatur zwischen Vertikal montierter Grafikkarte und Board messen. Da das momentan hinfällig ist... misst er quasi nur die Gehäuse-Temperatur.
Den Sensor beim Radiator hab ich einfach zwischen die Finnen geschoben und dann mit Kabelbinder am Gehäuse festgezurrt, dass er nicht mehr rausrutschen kann.

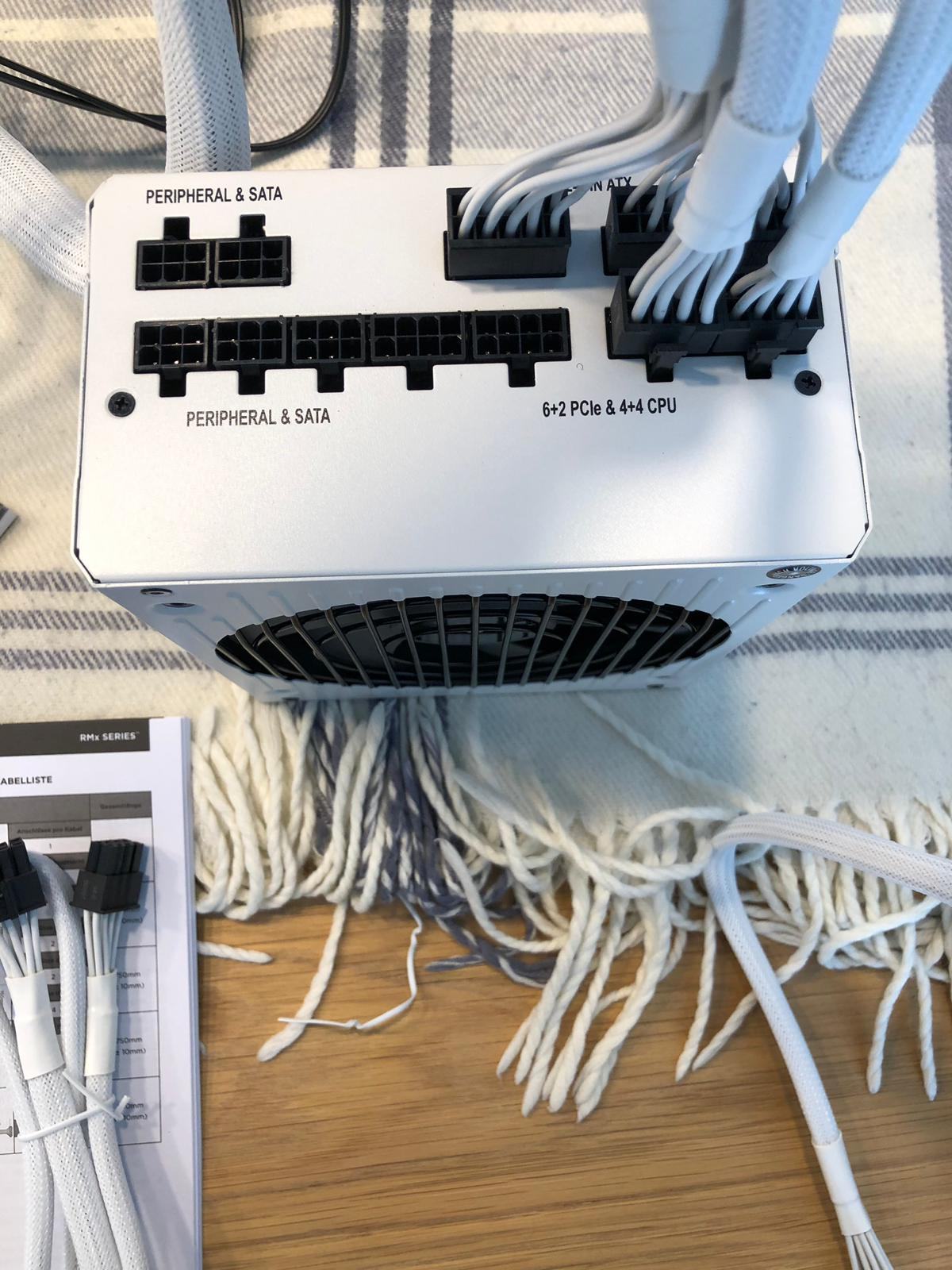

Das E-Gaming besitzt ja einen 4- und 8-Pin EPS12V Anschluss. Die würde ich gern beide nutzen. Meinem Netzteil liegen 2 8 (4+4) Pin EPS12V Kabel bei. Ich bin gerade nur durch die Beschriftung verwirrt. Kann ich in die unteren rechten 2 Anschlüsse die CPU Kabel stecken und das PCIe für die GraKa in einen der Peripheral Anschlüsse stecken? Oder muss die Graka an einen der beiden ganz rechts? Stand jetzt ist eben Graka und ein CPU Kabel drin. Man man man, könnte man auch schöner beschriften...
Auf dem StriX-E getestet und es gibt nur Verbesserungen bei der Maxboostdauer aber Maxboost ist der selbe wie bei 1005. Test war der vom 8auer, 4.55 mit 1005 und 4.55 mit 1200. Gab aber 2 Punkte mehr im Singlecore CB15 auf 5 Durchläufe stabil.
Im Startpost habe ich ja schon einige Bios Bilder hochgeladen, es funktioniert also. Hast du mal einen anderen Stick ausprobiert?
Nachteile habe ich bisher keine wahrgenommen. Im Idle schwankt er nach wie vor etwas aber unter Last ist er dafür relativ stabil. Bedenke auch, dass du dadurch mehr Takt und daher mehr Leistung hast. Die Latenz verbessert sich um ca 0.5s. Sage das nur, weil deine Chipsatz Vergleiche im CB Forum einmal mit 99.80MHz und mit 100MHz gemacht wurden. Etwas unfair .
So.. mit anderem Stick hats funktioniert... Merkwürdig, da der andere Stick tadellos läuft
Das der RAM dadurch besser performt war mir nicht bewusst und verfälscht das Ergebnis, was ich da präsentiert habe, natürlich. Allerdings war ich ja nicht der einzige, der minimal bessere Latenzen hatte. Aber gut aufgepasst und danke für den Hinweis.
Auf dem StriX-E getestet und es gibt nur Verbesserungen bei der Maxboostdauer aber Maxboost ist der selbe wie bei 1005. Test war der vom 8auer, 4.55 mit 1005 und 4.55 mit 1200. Gab aber 2 Punkte mehr im Singlecore CB15 auf 5 Durchläufe stabil.
Jo bin gespannt. Was ich so mitbekommen habe, soll das Abba Bios beim 3900X auch noch nicht das Ende der Fahnenstange sein.
Allerdings gibt es auch andere Ergebnisse von techpowerup und Gamers Nexus z.B.
Den Unterschied bei Warhammer (Gamers Nexus) finde ich schon krass.

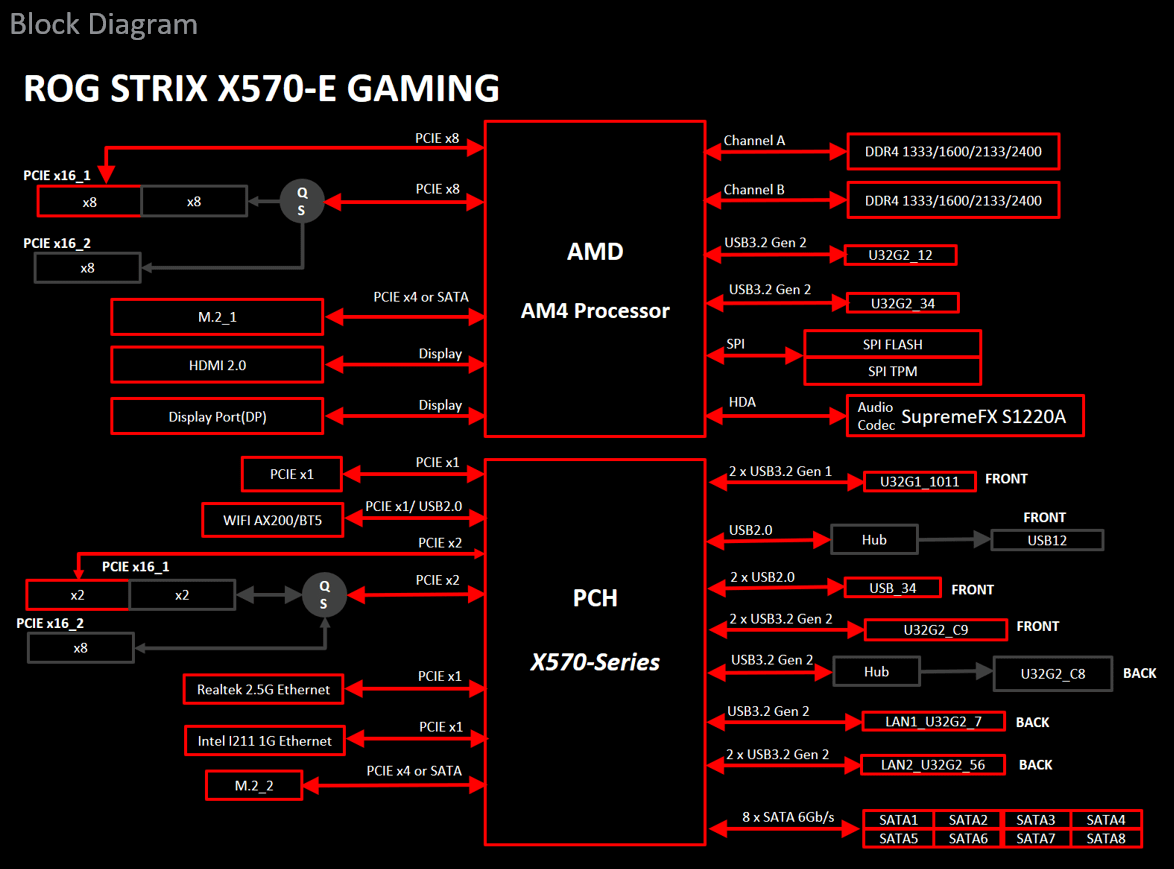

Hallo zusammen hätte gerne zum x570-E eine Frage. Laut dem Handbuch soll es wohl so sein, das der PCIE X16_3 nur mit x4 4.0 läuft wenn der PCIe x16_1 mit x8 fach läuft. Heist wenn ich eine Karte PCIe 3.0 x4 Karte in Slot PCIe x16_3 einstecke, dann ist der erste Slot automatisch nur noch x8.
Würde ja bedeuten das alle x16 slots von der CPU kommen. Ist das so? Kann das bitte jemand testen. Wäre für mich ein no go, da eine Asus SFP+ Karte eingebaut werden soll.
Das E-Gaming besitzt ja einen 4- und 8-Pin EPS12V Anschluss. Die würde ich gern beide nutzen. Meinem Netzteil liegen 2 8 (4+4) Pin EPS12V Kabel bei. Ich bin gerade nur durch die Beschriftung verwirrt. Kann ich in die unteren rechten 2 Anschlüsse die CPU Kabel stecken und das PCIe für die GraKa in einen der Peripheral Anschlüsse stecken? Oder muss die Graka an einen der beiden ganz rechts? Stand jetzt ist eben Graka und ein CPU Kabel drin. Man man man, könnte man auch schöner beschriften...
Erstmal widerspricht sich die BDA mit den Daten auf der Website. Laut BDA ist nur ein 4+4 EPS dabei... Wenn du zwei hast ist, freu dich
Mich hat das zweite bei Seasonic 16,90€ gekostet...
Erstmal widerspricht sich die BDA mit den Daten auf der Website. Laut BDA ist nur ein 4+4 EPS dabei... Wenn du zwei hast ist, freu dich
Mich hat das zweite bei Seasonic 16,90€ gekostet...
Jap sind zwei aber in der BDA welches beiliegt sind auch 2 beschrieben.
Eine weiter Frage an die Verkabelungsexperten unter euch. Schaut euch bitte das Bild an und sagt mir ob die Verkabelung so nah am Heatsink ok ist, oder ob das problematisch werden kann da es zu dicht dran ist und das Teil evntl. sehr heiß wird? Die Kabel drücken halt schon dagegen bzw. liegen an.
