ATI Tool und die Flashtauglichkeit von X800/850 Karten! *update* How to Bios-Mod

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Juhu bin wieder online mit meiner x800GTO :)

Vielen Dank für den Tipp mit der PCI-Karte

Hat auf anhieb funktioniert

Habs erneut geflasht und hab jetzt meine 16 pipes :) JUHU :)

DANKE


Also nochmals für alle

Sapphire Radeon X800 GTO mit Chip R430 ist moddbar

@punti20
Na prima, freut mich für Dich.
Also 16 Pipes haste jetzt, dann fang mal an zu ocen und laß uns die Werte wissen...

@666Darkwing
Das "E" am Ende der zweiten Zeile (SUBSTRATE) bedeutet: die hat einen Lasercut, dem man mit dem Hardwaremod, also Leitlackmethode, beikommen könnte.
Das "D" an fünfter Stelle in der ersten Zeile (DIE) heißt: die Pipes sind im Chip deaktiviert und ein Mod somit unmöglich.
Du kannst an der Karte pinseln, dann hast du CONFIG_SUBSTRATE_FUSES 0xFFFFFF9F und du kannst ein 16p-BIOS flashen - es wird alles nichts nützen ;).

so hab endlich meine powercolor x800gto @16 pipes erhalten. nachdem ich vom schwachen oc-ergebnis der sapphire x800gto (rote version mit rv430) etwas enttäuscht war, hab ich mir eine bereits gemoddete neue powercolor mit rv420 bei ebay ersteigert. hier die ersten oc-ergebnisse:

Powercolor x800gto @x800xt 530/550 (RV 420)
3DMark03 ~ 12300 Points
3DMArk05 ~ 5750 Points

Verrgleich: Sapphire x800gto @x800xl 430/484(!) (RV430)
3DMark03 ~ 10500 Points
3DMark05 ~ 5200 Points

(mein system ist extrem fragmentiert und ich habe nur 512MB Ram, sobald meine beiden 512er A-Data PC500 Rams da sind werd ich mal formatieren und die werte updaten)

So, wollte auch mal kurz meine Ergebnisse hier einbringen, hab mir ne Sapphire X800 GTO Hybrid AGP von Amazon gekauft, rot, Kühler der Gto^2 (also der große), hier die für euch relevanten Daten:

Zitat von ATI-Tool 0.25 (bereits freigeschaltet mit nem x800 xl Bios):

Catalyst Version 6.1
Device ID 554D
Chip Typ R430
Memory Size 256 MB
Memory Bus Width 256 bit
Active Pipelines 16
Default GPU Clock 400.00 Mhz
Default Mem Clock 490 Mhz
CONFIG_DIE_FUSES 0xFFFFFFFF
CONFIG_SUBSTRATE_FUSES 0xFFFFFF9F
CONFIG_ROM_FUSES 0xA60
GB_PIPS_SELECT 0x3FE4

Das freischalten an sich klappte problemlos, siehe Anleitung Seite 1, danke dafür nochmals @ die Autoren, anschließend habe ich mal bissel mit dem 3dMark05 rumgespielt, hier die Ergebnisse:

default - 12 pipes - 400/490 - 4479 Punkte
oc - 12 pipes - 436/546 - 4856 Punkte

default - 16 pipes - 400/490 - 5040 Punkte
oc - 16 pipes - 436/546 - 5484 Punkte

Die Oc-Werte ergeben sich aus den von Trixx ermittelten Werten (OC-Software von Sapphire, der Karte beiliegend) bei einer Lüfterleistung von 54 %. Die Temperatur ist bis jetzt unter Belastung noch nie in den kritischen Bereich gekommen, sprich lag also so bei 50 °C rum.

Restsystem:
Athlon 64 - 3200+ (Winchester@default)
2x 512 MB DDR 400 Corsair im dual-channel Modus

Fazit:
Alles in allem eine recht lohnenswerte Angelgegenheit, leider halt "nur" nen 430er aber dafür ohne Probleme freischaltbar und immerhin um ~9-11 % übertaktbar.

@resonatorman
Mit lohnenswerte Angelegenheit mein ich natürlich die Freischaltung der zusätzlichen Pipes, dass es bessere Karten gibt ist mir klar, aber nach meiner Ti4200 kann ich damit leben das meine letzte AGP-Karte nicht ganz so flott wie die x850xt oder x800xt ist ;)

Zuletzt bearbeitet:
Ja sorry wenn ich auch mal Frage :-). Habe schon sehr viel gelesen und bin trotzdem unsicher.

Habe eine Connect3D X850pro mit dem 481 Chip > also AGP.

0xFFFFFFFF
0xFFFFFF9F

Kann ich die per Bios auf 16 Pipes flashen?

Danke für Antworten

Hmm, die Sapphire scheint mir keine so lohnende Anschaffung zu sein - auch wenn auf 16p freischaltbar, kommt sie wegen des schlechten OC-Potentials des R430 nicht richtig in die Gänge. Zum Vergleich: mit einer nicht freischaltbaren Powercolor GTO hatte ich dasselbe Ergebnis wie dinotti:

oc - 12 pipes - 520/570 - ~5500 Punkte

@nrwskat1
Sollte problemlos gehen.
Such die halt nur ein passendes BIOS für deinen Chip (vorher mit Rabit auslesen).

Zuletzt bearbeitet:
@resonatorman

Ja da ist es wieder, mein Problem. Bin nun mal 49 Jahre und Englisch 6 = setzen.

Rabit finde ich mit Google nur in englischer Sprache. Und da werde ich wohl Hilfe suchen müssen.

Was soll´s. Erstmal ist mir wichtig zu wissen, das es geht. Für das flashen brauche ich wohl eh Hilfe. Will eben auch das derzeitige Bios auf jeden Fall sichern. Falls das flashen nicht funzt.

Auch ein passendes Bios suchen für meinen Chip? Na ja lesen bildet ja und ich werde wohl viel lesen müssen. Ego weiß ich nicht welches Bios passend ist. Evtl. das der 850XT?

Die Karte läuft mit dem original Lüfter auf 520 Core und 530 Mem ohne Probs bei 50 - 77 Grad.

Gruß

@nrwskat1

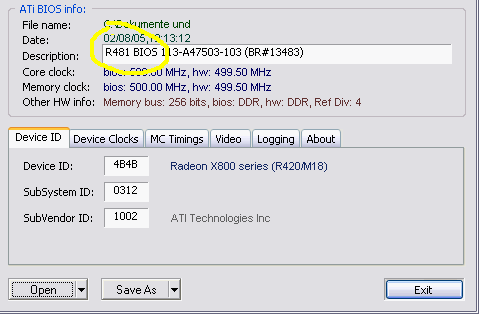

Ich verstehe dein Problem nicht. Rabit runterladen, rabit.exe ausführen, "Open" drücken (gut, ist englisch ;)), ein BIOS anwählen.
Biosse gibts hier (deins scheint auch dabei zu sein...aber lieber vorher gucken wie gerade beschrieben).


Anhänge

  • image2.gif
    9,1 KB · Aufrufe: 88
Zuletzt bearbeitet:
Ich hätte nochmal ne frage. Voran kann ich mit Rabit sehen, für welchen Chip das Bios ist?
In der Beschreibung steht nur x800 pro oder xt?
War wohl bisher glück, das ich immer eines für den 420er erwischt habe...

BlueDark schrieb:
Wenn man Rabbit öffnet steht das bei Description.

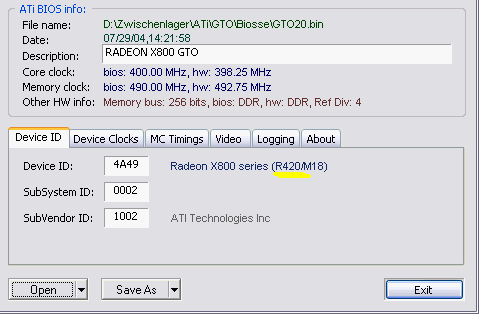

Nicht unbedingt. Im Screen 3 Beiträge höher ist es drin, aber hier z.B. nicht. Ich vermute mal, daß wenn nichts drin steht, es für den R420 ist...


Anhänge

  • image1.gif
    9 KB · Aufrufe: 66
Also an den hier geposteten Stellen steht nix von dem chipp.
Kann man das evtl von der Device Id her sehen?

Screen krieg ich nicht hin, hier ist der log

-- RaBiT v.1.5.0 build 320 --
> RaBiT driver v.1.0.5 is loaded
Readed from file: 56832 bytes, ROM len: 56832 bytes
-- Analyze ROM BIOS --
> HEADER offs: 0x1C2
> PCIR struct offs: 0x1E8
> HEADER2 offs: 0xB09C, 23 items
> SCRIPTS offs: 0xB962, 69 items
> CRC table offs: 0x20D
> CLOCK table offs: 0xB5AE
Core clock is 475.00 MHz
Memory clock is 450.00 MHz
Reference clock is 27.00 MHz
> Connectors Layout table offs: 0xB662
Port = 1, Conn0 type = VGA
Port = 0, Conn2 type = STV
Port = 2, Conn4 type = DVI-I
> TV table offs: 0xB61A
> Multimedia table offs: 0xB0D6
ASIC init: 0x75 = 0x0C, 0x74 = 0x81
ASIC init: 0x7B = 0x00, 0x7A = 0x20 (0x00000020)
-- ROM BIOS info --
Desc: RADEON X800 PRO
Info: 113-A26107-100, 3AA16107.100, 05/11/04,17:27:27
Radeon family: Radeon X800 series
-- Parsing hardware scripts: --
> INIT script at 0xB9EC
-- Found hardware registers values: --
> SCLK_CNTL(0x00000002)
> M_SPLL_REF_FB_DIV(0x01464204)
> MCLK_CNTL(0x00001212)
> MC_TIMING_CNTL(0x6532C555) at 0xDAE3
> MC_CNTL(0x00000062) at 0xBC45
> MC_SDRAM_MODE_REG(0x10330000) at 0xDAF0
> MC_CHP_IO_OE_CNTL_CD(0x5FC05FC0) at 0xC07A
> MC_READ_CNTL_CD(0x082A082A) at 0xC065
> MC_READ_CNTL_AB(0x082A082A) at 0xC05E
> MC_REFRESH_CNTL(0x00008800)
> MC_CHP_IO_OE_CNTL_AB(0x5FC05FC0) at 0xC073
> CONFIG_MEMSIZE(0x10000000) at 0xBC3D
-- In BIOS memory timings --
tWL = 1.5
tCL = Reserved
tCMD = 0 clock
tSTB = equals tWrL
tRcdRD = 8
tRcdWR = 6
tRP = 8
tRAS = 14
tRRD = 6
tR2W = CL + 1
tWR = 4
tW2R = 5
tW2Rsb = Use tW2R Rule
tR2R = 3
tRBS = CL + 2
tERST = CL - 1
tQSREQ = CL - 2
tDQM = WL - 1
tDQS = WL - 1
tDQM_Adv = 1 clock earlier for WL 1 clock and more
tDQS_Adv = 1 clock earlier for WL 1 clock and more
-- Additional hardware SDRAM info --
MCLK source select: MPLLCLK/2
SCLK source select: SPLLCLK/2
SDRAM specific: 2**12 rows, 512 columns
SDRAM dynamic CKE is Enabled
! Video settings is partially supported
-- User changes followed --

Da steht nur Descriotion x800 pro

Device Id 4A49 Radeon x800 series

habe schon mehrere biose durchgesehen...

@resonatorman

Erst mal danke für die Hilfe!

Sorry bitte wenn ich als Nob weiter Frage. :-)

Ich öffne Rabit und es erscheint nichts > komme auf "eigene Dateien" aber da ist kein Bios.

Über XP Suchfunktion finde ich weder etwas unter (R481, Bios, ATI)

Wo finde ich das Bios?

Gruß aus NRW

nrwskat1 schrieb:
Wo finde ich das Bios?
Na, da wo du es beim Runterladen hingetan hast!
Das Originalbios (als Vergleich) mußt du mit flashrom und dem Befehl flashrom -s 0 orig.bin auf Diskette sichern.

Übrigens gibts hier ein super unkompliziertes Screenshotprogramm.

Zuletzt bearbeitet:
hi ich hab die X800GTO Ultimate von Sapphire (blaues layout mit lüfter auf rückseite 2ns ram GDDR3)
die hat in beiden Zeilen ein "E" an der gewünschten Stelle. Hab ich ne chance auf wenigstens 16Pipes oder is die baugleich von der blauen XL ultimate Version? vom aussehen nehmen die sich ja net viel.
try or die? :d

@resonatorman

Erstmal vielen Dank für die Hilfe!!! Würde mich gerne wieder melden wenn ich nicht weiter komme.

Gruß aus NRW

@nrwskat1
Klar!

@wiselysoldier
Vielleicht hast du ja eine von denen mit 2x "E", die sich trotzdem freischalten lassen...um es herauszufinden, mußt du 1)den Hardwaremod machen und dann 2)flashen - mit Glück hast du dann die 16p. Ob sich der Aufwand für eine kleine Chance lohnt, mußt du selbst entscheiden ;).
Übrigens zu den Ratschlägen in der Art wie "zurückschicken, andere Karte bestellen": die Powercolor mit dem R420 und Vivo, die sich freischalten und gut takten ließ, gibt es wohl nicht mehr...

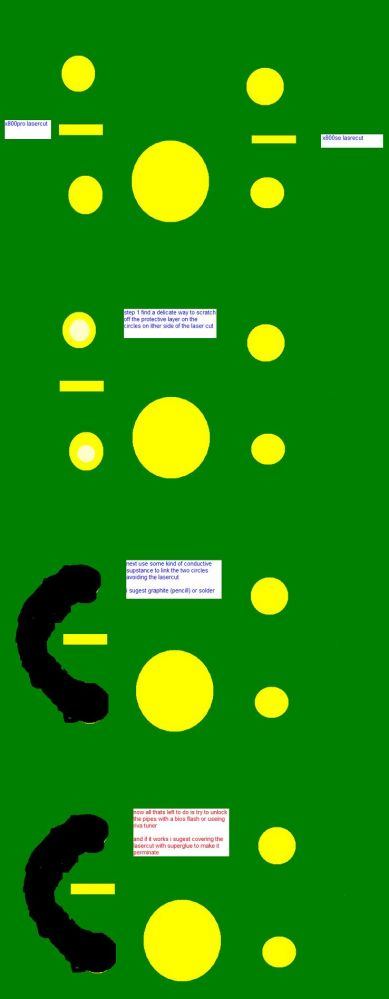

Ich hänge einfach nochmal das Bild mit der Anleitung für den Lasercutmod an (benötigt werden Leitlack und Lupe).


Anhänge

  • 30210lasercut_instructions.jpg
    25,2 KB · Aufrufe: 75
Zuletzt bearbeitet:
resonatorman schrieb:
Na, da wo du es beim Runterladen hingetan hast!
Das Originalbios (als Vergleich) mußt du mit flashrom und dem Befehl flashrom -s 0 orig.bin auf Diskette sichern.

Übrigens gibts hier ein super unkompliziertes Screenshotprogramm.

Danke! Dann muss ich nicht den ganzen Desktop mitposten...

Also - woran erkennt man den Chip?


Anhänge

  • rabit.jpg
    32,5 KB · Aufrufe: 70
dinotti schrieb:
oc - 16 pipes - 436/546 - 5484 Punkte

Restsystem:
Athlon 64 - 3200+ (Winchester@default)
2x 512 MB DDR 400 Corsair im dual-channel Modus




Hab deine Overclockeinstellungen übernommen und beim Test nur 4209 Punkte erreicht.

Mein System:
Pentium 4 2.67GHz
1x 256 MB DDR 333
1x 512 MB DDR 333

liegt am System oder ??

Kann ich eine Sapphire x800GTO freischalten
is nen R480 drauf macht GPU 580mhz und RAM 570mhz
Fuses 0xFFFF7FFF
0xFFFFFF9E

HELP

Kann ich eine Sapphire x800GTO freischalten
is nen R480 drauf macht GPU 580mhz und RAM 570mhz
Fuses 0xFFFF7FFF
0xFFFFFF9E

HELP

Zuletzt bearbeitet:
MarcMHB schrieb:
Also - woran erkennt man den Chip?
Teufel nochmal, da ist ja wirklich keine Chipinformation drin...mir fallen da jetzt noch 2 Sachen ein:
-das aktuelle Rabit benutzen (v.1.7)
-das eigene Original-BIOS sichern und mit Rabit öffnen zum Vergleich. Wenn da alles übereinstimmt, kann man den Flash wohl wagen...
