[Bilder+Kommentare] Zeigt eure Dual-Lösungen / Server / Workstation Part 1

[dmx]

Hier jetzt meiner (seit vorgestern dual):

Reingepackt ist alles in ein HP xw6000 Workstation Gehäuse, was gleichzeitig mit Mainboard und Netzteil auch Basis für diesen Rechner ist.

CPUs: Xeon 3,06GHz 512K 533FSB
Chipset: Intel E7505
RAM: 1536MB PC2100R ECC Micron
Grafik: Radeon 8500 128MB
HDDs: Boot: Seagate Cheetah X15-36LP 36,7GB 15k RPM an Adaptec AIC-7902 U320 SCSI (2 Lanes)
IDE1: Seagate Barracuda 7200.7 80GB 7200RPM
IDE2: WD Caviar SE WD2000JB 200GB 7200RPM
IDE3: HP DVD-ROM
IDE4: NEC 4550A
Sound: SB Live! 5.1 PCI

Naja wie man sieht sieht man nicht viel. Die Kühler sind Coolermaster Hyper6 mit Sockel 478-Halterungen (Das HP-Board hat ebensolche anstatt der üblichen S604-Bohrungen, was die Kühlalternativen natürlich extrem erweitert. Zwischen den zwei Hyper6 ist etwa überhaupt kein Platz mehr, so dass es aussieht wie gemacht für das Board Die Grafikkarte läuft mit dem VM-101 mit großen Reserven passiv gekühlt. Alle Lüfter im System sind ein 92mm-Lüfter im Netzteil, 2 temperaturgeregelte Lüfter an den Hyper6 (kann ich per HP-Software geschwindigkeitsregeln) und ein 120mm@7V in der Front für ein wenig Durchzug über der Cheetah X15-36LP. Die liegt nämlich gedämpft auf dem Gehäuseboden und wird extra über die Revoltec-HD-Kühler gekühlt. Es ist ein verdammt kleines Gehäuse aber eben dadurch ein absolutes Kraftpaket! Bin jetzt erstmal am Ende meines Aufrüstungswahns angekommen.



[Asa]

System:

* Intel SDS2 Motherboard
* 2 X Pentium III-S 1.4 GHz (Tualatin 512kb)
* 2gb Corsair SD-ECC Reg.-Ram
* Seagate Cheetah, 10k, U160
* RAIDcore BC4852 (Festplatten kommen Anfang März)
* LC-Power 550 Watt (wird noch ersetzt )
* 160GB Samsung, IDE, für Backups
* APC Smart-UPS 1000

Das Board hat übrigens 2 unabhängige PCI-X Bussysteme.
Gigabit Karte folgt... für ein Storage System ein muss!

Powered by Serverworks...

2 nicht gebrauchte Intel-Boxed Lüfter - sogar mit erträglicher Lautstärke...
bei ~32Watt Verlustleistung pro CPU ist das auch kein Wunder

2Gb Corsair SD-ECC-Registered Ram, PC133
Außerdem die beiden "Kings" zu sehen, Pentium III-S: 2* 1,4 ghz bei 512kb L2Cache

Seagate Cheetah, 36gb bei 10.000 rpm/min
Bootplatte, verbunden per LVD-Kabel an den Onboard Ultra160 Controller

Klasse Controller, Raidcore RC-4582, 8Port und PCI-X

(verfluchet sei die lange Auslösezeit)

Beim Kabelmanagment hab ich mir auch Mühe gemacht, leider dabei den EPS-Adapter angeritzt und nun notdürftig mit Isolierband geflickt.
Werde mir aber noch nen neuen holen, ist mir sonst "24/7" zu Unsicher.. auch wegen eventuellen Transporten (LANs)

Das LVD-Kabel zerstört das ansonsten recht aufgeräumte bild meiner Meinung nach noch etwas... muss ich mir noch was überlegen

APC Smart-UPS 1000, sobald die Platten da sind, werde ich mal messen wielange das System durchhält.
Optimistisch gerechnet denke ich an ~1 Stunde (idle)

Folgen sollen noch
4 Samsung Platten, SATA, à 250GB und dann im RAID5, sprich 750gb Nutzkapazität.
Das ganze als Storage Lösung verbunden mit Gigabit LAN


Mfg Carsten



[MAFRI]

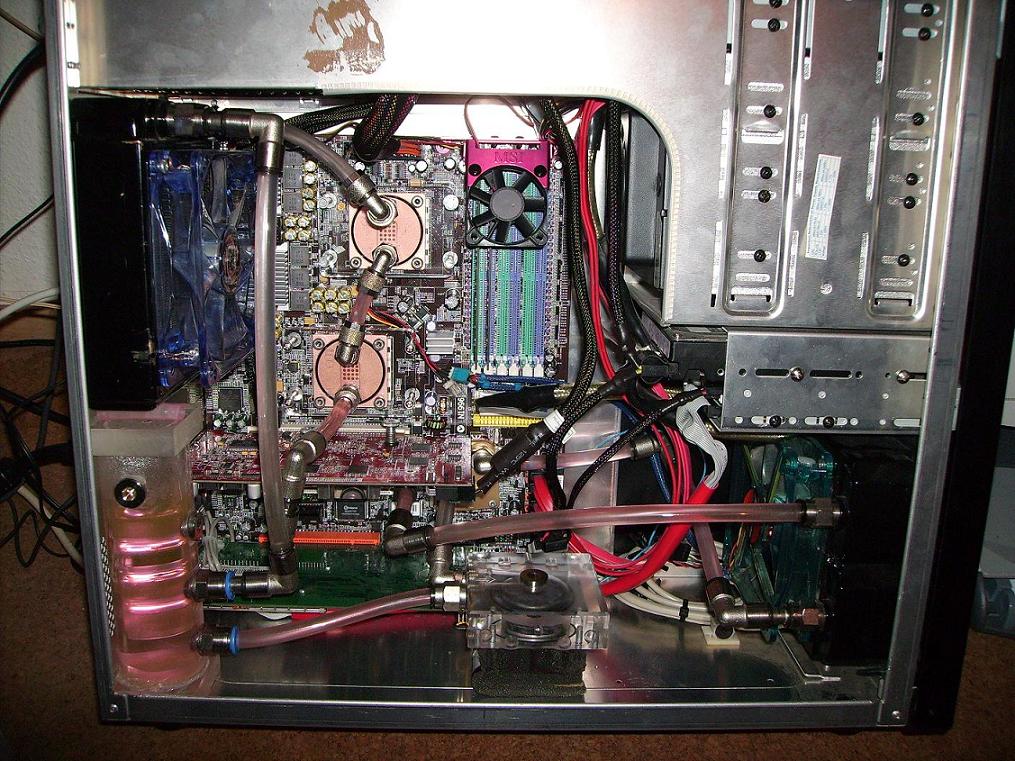

So hier mal ein paar pic meiner wakü:

so und weiter

so und weiter

und noch eins:

wiels so gut war weiter:

und noch eins mehr:

heir mal die monitore
http://img239.imageshack.us/img239/308/200602131402002004dn.jpg

und weiter gehts mit dem dual system:

und ncoh mehr:

noch mehr^^

und ncoh mehr^^

und ncoh mehr, weil ich nciht lassen kann:

so ncoh eins von diesem system:

und nun noch welche von meinem 2 system:

eins von ihenen.

und noch mehr

so hoffe das reicht euch fürs erste


cu
mfg
mafri



[EselMetaller]

Nun denn, fangen wir mal an


no.1: Dual PIII 500 MHz / Slot1 / 4x 256 MB SD Ram / Asus P2B-DS

ist mein zweiter Saugrechner und war bis vor kurzem noch Fileserver im Lan zu Haus



no.2: Dual PIII 450 MHz / Slot1 / 2x 256 MB SD Ram / Tyan Thunder S1832D

Läuft natürlich mittlerweile in einem vernünftigen Bigtower Gehäuse, hab nur gerade keine Bilder zur Hand



no.3: mal ein echtes "Dual" System
IPCop Router (AMD K6 200@150 MHz) + Dual PIII 650 MHz Coppermine / 4x 256 MB SD Ram / derzeit noch 2x 160 GB / Asus CUV4X-D
Läuft als Saugrechner, eServer, Fileserver im Lan, Videorekorder über DVB-S

Beide Systeme in einem Holzwürfel-Case und mit Eigenbau WaKü


Rückseite


Serverseite


AMD K6-200 ALR @ 150 MHz / ~ 10 Watt


Routerseite



no.4: Quad Xeon IBM Netfinity 7000 M10 mit 4x Intel Xeon II 450 MHz / 512 KB L2 Cache


Rückseite mit 12x Hot Plug PCI Steckplätze, davon 5 Stück 64 Bit / 66 MHz PCI-X


eins der insgesamt zwei Ramboards, maximal 8 GB EDO-SD Ram möglich


Intel Xeon II 450 Slot 2 mit Passivkühler


in der Front sitzen zwei dieser Höllenlüfter mit 14 cm Durchmesser / 5 cm Bauhöhe und jeweils gut 500 Gramm, auf der Rückseite blasen die beiden redundanten Netzteile mit je 400 Watt die erwärmte Luft wieder aus dem Case raus



no.5: Dual AMD sA System, noch im Aufbau bzw. liegt lediglich in Einzelteilen hier rum und wartet darauf dass ich mal Zeit zum Zusammenbauen habe, wird mein normaler Home PC

IWill MPX2 (von User "Smue" hier aus dem Forum gekauft) mit AMD MPX Chipsatz. Darauf Platz finden werden zwei AMD 2.600+ Mobile @ 2.500 MHz sowie insgesamt 3 GB ECC DDR Ram


als Case kommt natürlich nur ein EYE 910 Tower in Frage - ich liebe die Dinger


das (IDE) Raid Array hab ich die Tage bereits eingerichtet


Raid5 bestehend aus 8 Samsung Platten, als Systemplatte kommt eine eigene Samsung SP1614 (160GB / 8MB Cache) zum Einsatz



[Prinzen Rolle]

Zwar nicht meins, aber dennoch ganz nett








Tyan Schießmichtot Board, habs grad nicht im Kopf
2x Xeon 3,2 GHz 2 MB L2 Cache
3 Ware 9500S-8
4 160er Maxtor Sata im Raid 5
16 GB ECC Ram

Und das ganze mal 4 steht momentan bei mir im Büro rum



[Master_of_Dreme]

Habe auch mal wieder nen Dual aus Fun gebaut

2x 500Mhz P III 512kb L2 Katmai FSB 100 2V
Gigabyte GA-6BXD
4x256MB PC 133 @ 100 Cl2
Prolink Geforce 2 MX 400 64MB
40GB IBM 7200Upm 2MB Cache (eventuel bald noch ne 80er Maxtor)
200W Sansun NT (Wird noch gegen ein 320W Bequiet getauscht)
In einem Golden Field Case

mfg
Julian



[McGizmo]

Wenn mal wieder Geld über ist, dann kommen noch anständige Kühler her, so ist das kein Zustand ...



[Nosliv]

Update meiner Workstation:







2x AMD Opteron 244
2 GB DDR 400 ecc reg. Kingston Value
MSI K8N Master 2-FAR
Powercolor X850 XT mit ATI Silencer 5



[Insane]

So, hab nun auch mal neue Pix gemacht:

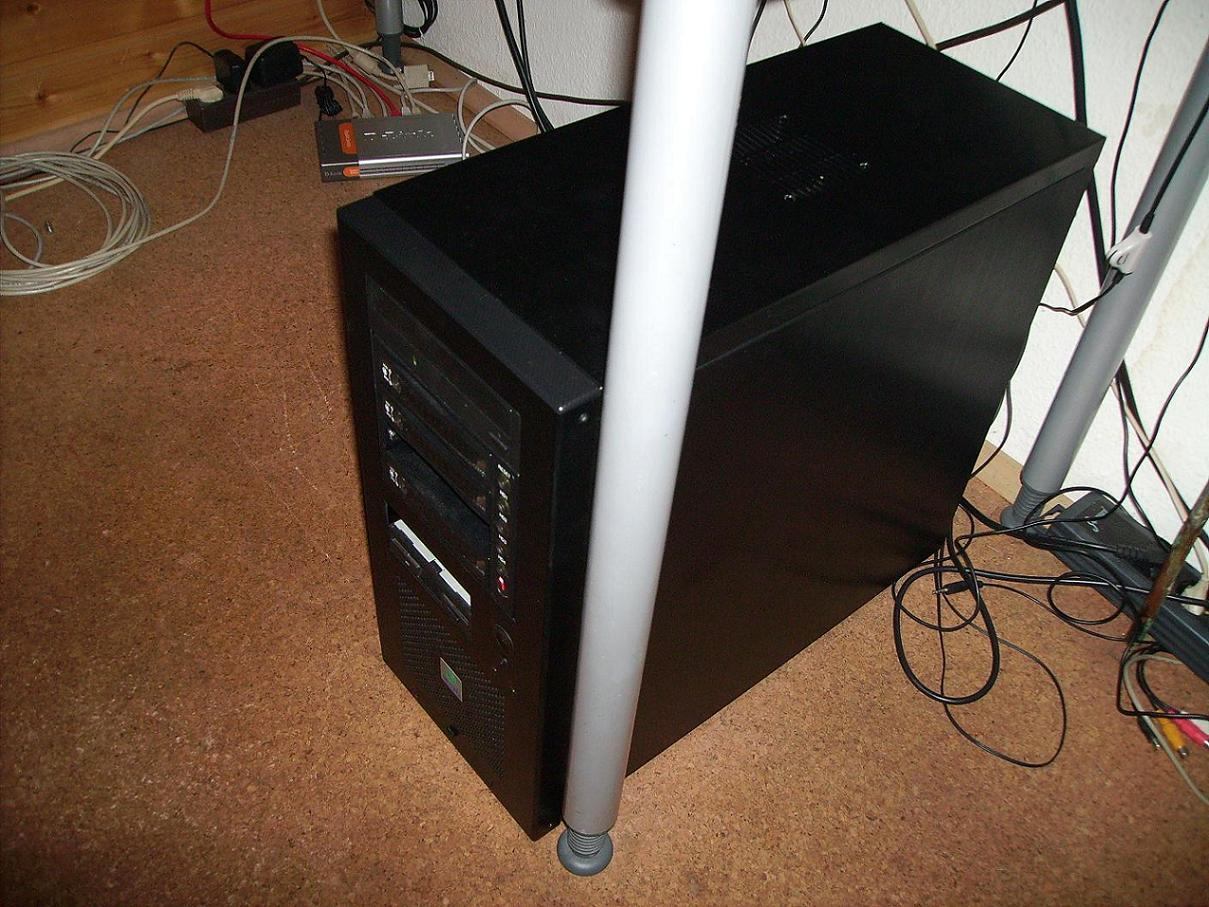

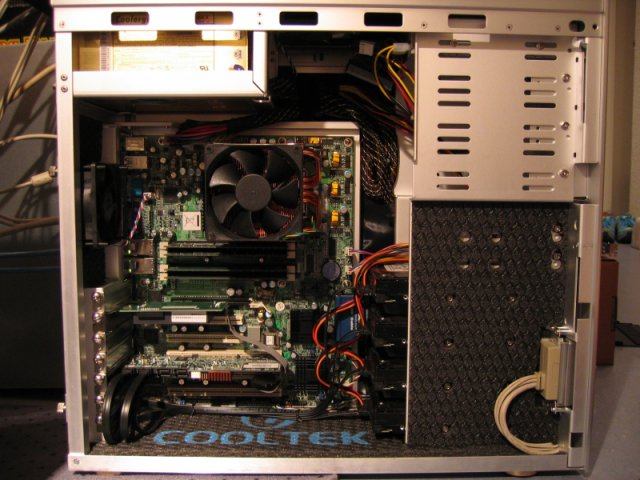

Hauptrechner:
- Lian Li PC7 SE-B
- K8N Master2-FAR
- 2*Opteron 265 @2,25 Ghz
- Radeon X800XL
- atm 2*512 MB PC3200 CL3 ecc reg
- Hauppauge DVB-S
- COOLTEK 600 Watt NT
- WD7400 Raptor ( System XP64 )
- 4*160 GB Hitachi im SATA-Wechselrahmen ( im 2. Bild die 3 unteren 5 1/4-Schächte
- 1*250 GB Hitachi Backup-Platte

Im Hintergrund sieht man den D-Link DGS1008D Gigabit-Switch.

Neuzugang:

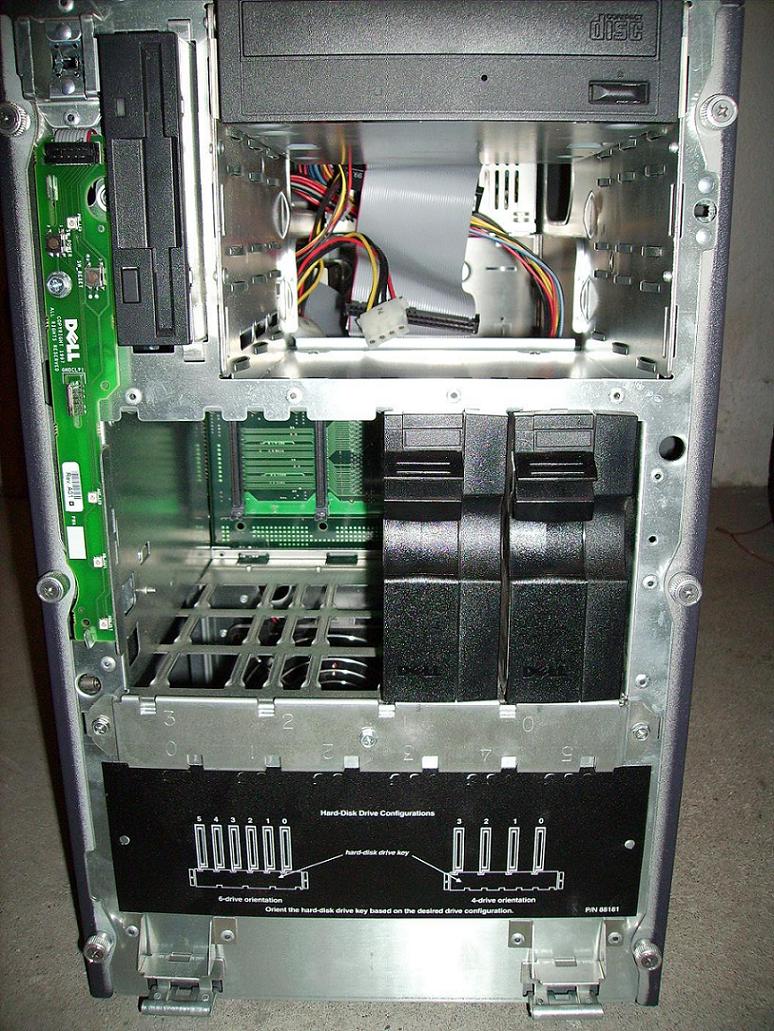

Dell Poweredge 2300
Testweise:
- 2* PII 350 ( auch mit PII 450, PIII 650 getestet, läuft )
- 1*256 MB PC133 CL2
- Graka Onboard

Mangels SCSI-HDD atm nicht einsatzbereit

So long

Insane



[Pimok]

So jetz kommt mein Sys

Nicht einzelnd fotografiert:
Graka: Geforce 6600, passiv gekühlt
MSI wlan + Bluetooth Kombi Karte (irgendwie schon etwas 'deserteurartig' ne msi karte auf nem asus baord )
HDDs: Samsung Spinpoint 160 Gb + Maxtor Diamond Max 9 120 GB, beide am SIL S-Ata controller (an den beiden abgewinkelten anschlüssen (ports 7 + 8) wg. Kabelmanagement)
DVD Brenner von LG

NT: Rhombutech 420 W mit gemoddeten Noiseblocker 120mm Lüfter (4 Weisse LEDs reingebaut -> werde mein Case auf weisses Licht trimmen. die momentanen 2 gelben KKS werden morgen ausgetauscht durch 2 Weisse)

Das Mobo: Asus K8N-DL

Reichlich Zubehör

Hier mal einige Detailpics:

Die 40mm Möhre, seltsamerweise unglaublich leise ^^ (Ich höre den PC nun garnichtmehr bei laufender musik )

Der ram: 2x 512 MB von HP, PC3200 ECC Reg. (nochmals ty@Insane^^)

Der CPU: AMD Opteron 265, ein zweiter kommt später

Die neue AMD Boxed verpackung, gegen das rumfliegen des kühlers in der packung

Hier noch 3 Bilder vom fertigen System. wie gesagt, die gelben KKs werden noch gegen weisse getauscht. Weis ist edler aus meiner sicht deshalb besser für ein solches system



[Jevermeister]

Eine kleine Vorschau, ich bin für heute froh das ich das Case dicht hab.

Bilder von innen Folgen.

Ist mein Athlon 64 aus der Sig, zwar kein Dual aber restliche Hardware ist recht Workstationmäßig

Die Festplatten sind in den schwarzen Einschüben die man sieht.
Mit dem grellen Blitzlicht sieht das alles etwas komisch aus, mit normalem Licht könnt ich mich aber in den Look verlieben von vorne



[Killer Chris]

So, endlich bin ich auch Dual unterwegs, wenn auch nur @ Router:

Hardware:
HP NetServer LC2000r
HP Mainboard mit ServerWorks Chipsatz, Lan und GFX OnBoard sowie 2x 66MHz PCI-X Slots
2x 1GHz Pentium3 mit 133MHz FSB, Slot1

1x 36GB U160 SCSI Platte
4x 18GB U160
Alle 10k RPM

1x 8GB U80 7,2k RPM

1x 256 und 2x 128MB ECC-SD-Ram

Mächtig Laut das ganze aber Ok

Das System geht wohl heute noch als neuer Router und Game- sowie Fileserver OnLine

Geplante Upgrades:
4 Port S-ATA Controller und 3-Fach SATA Backplane für grössere Storage



[Arokh]

So, passt zwar nicht ganz, aber mein kleines Storage Subsystem hängt ja schliesslich doch irgendwie an meinem Dual

Ansicht von vorne

Mal ohne Blitz

Von hinten noch zu

Seite

Geöffnete Front

Blick auf die Platten

Backplane und Platten

Von oben

Backplane von hinten

Ohne Blitz Platten beim kopieren

Kurz die Eckdaten:

Big thanx to Wuggu@Work für das coole Gehäuse, das passt denke ich super.

Gibts bei Alternate

Backplane: Fujitsu Siemens TX300 S3 1-Kanal 6er U320 SCSI
Platten: 6 x Fujitsu 147 GB MAP3147NC-U4 10k
Lüfter: TX150 S4 Gehäuselüfter NMB
Alublech: Bauhaus 13 Euro
Plattenkäfig: Stahlblech mit selbstgebohrten Löchern (Scheissarbeit )

Kommentare sind erwünscht



[walljumper]

so mal ein mittel großes update von mir

am dual mp hab ich die Graka getauscht statt einer 9800pro malt jetzt eine 9600pro den desktop. Die Audigy2 ist inzwischen ausgebaut da der Rechner nur noch als Fileserver und zum Programmieren dient. Dafür hab ich ein paar Festplatten mehr eingebaut.

hab damit ein Raid5 aus 6*200gb gemacht und ein Raid0 aus 3*120gb


Zum zocken dient mir jetzt ein Pentium-M mit 7900gt und X-fi

und meine neueste Errungenschaft ein dual P3-500

2gb ecc reg. pc133 sd ram
dazu kommt noch eine realtek gbit karte
als Systemplatte dient eine 20gb ide platte
dazu kommt noch ein SCSI raid

mir fehlen aber noch kabel und terminator vorerst sollen die U160 10k 18gb Platten am onboard uw controller laufen soll aber nur eine Übergangslösung darstellen.

hab inzwischen auch ein 19" Gehäuse von dem kann ich aber gerade keine Bilder machen .

mfg walljumper



[Nosliv]

Da bist net de einzigste walljumper mit dem Dual P3 (er hat ihn nur wegen mir weil ich 5 cpu´s bei ebay ersteigert hab)
Hier mal meiner



morgen kommt ein besseres bild (scheiss handy)



[softeislutscher]

Compaq Evo W6000 mit
- 2x 1,8GHz XEON mit HT
- 512MB RDRAM PC800 ECC
- 18GB SCSI U160
- Fire GL2 mit 64MB
- DVD LW

mach ich noch bisserl mit Druckluftspray sauber

wird momentan als Download PC und Fileserver verwendet (auch mal zum DVD-Rippen usw.)...



[walljumper]

so nun zu meine neueste Errungenschaft.

Ist zwar kein dual aber ein quad ist doch auch nicht schlecht oder

Netzwerkkarte

Das ganze von vorne

scsi disk in hot plug rahmen

I/O board

Fernwartungskarte (Oder wie auch immer man das nennt)

Zusätzlicher SCSI Controller

Das ganze von oben

Ram board

Netzteil

Drin stecken 4*700Mhz XeonIII CPUs mit 2mb cache
6gb ram
1*18gb U160 7200srpm SCSI
irgendwie muss ich noch 4*18gb U160 10k Disks einbringen weis aber noch nicht wie



[MAFRI]

negative kommentare erwünscht



[Kaskade]

da hast du aber nen schönen Strom Fresser,wie viel Watt zieht der PC unter voll last?

hier mal mein kleiner dual PII 400Mhz



[MAFRI]

So hier mal ein kleiner bildvergleich zwischem dme supermicro X6DAE-G2 und dem Tyan S2676:
zuerst das S2676:

So nun nun das X6DAE-G2:

und dann nocheinmal biede eingepackt:

kommentrate erwünscht

mfg
mafri



[m0ep]

hier mal mein "alter" server vor dem ausbau

wird momentan auf ein dfi 855gme-mgf und nen c-m umgerüstet, pics reiche ich dann nach

ach und : die nb, pci-x bridge und die lan-controller wurden saumässig warm, hab ich immer gewakühlt, war einfach besser



[daheym]

hab auch mal wieder ein leckerli für euch



MSI K8T Master2-FAR
2x Opteron 242
2GB ECC PC3200 DDR RAM
Thermaltake PurePower 430W
Chaintech Apogee AA6800
2x 160GB RAID1, 120GB + 250GB an Platten

des war's



[uOpt]

Das Ergebnis des letzten Winters. Sieht inzwischen ein bisschen anders aus, der AMD-HSF ist rausgeflogen und hat jetzt einen scsi-Cage:



[MAFRI]

noch nen paar pics:

kommentare erwünscht.



[Exlua]

In der hoffnung das ich nicht erschlagen werde

Mein kl. File-Server:

original

24/7 tauglich gemacht

mein Schatz mit 5W Verbrauch

Das ganze steck hier drin:

http://www.caseking.de/shop/catalog...=3238&osCsid=f9705938c76155f7c94143903247339c

System:

CPU:
Athlon XP-M 2600+ @2,2GHz @1,55V

Mainboard:
Epox EP-8K9A3+

RAM:
3x512MB Infineon Speicher mit Heatspeader

Grafikkarte:
S3 Deltachrome S8 mit 256MB Ram

Festplatten:
2x13,6GB WD
1x40GB IBM
1x120GB
1x250GB



[Ow_jeih]

- Coolermaster Stacker
- 2*Chieftec 360W

- Supermicro X5DPE-G2
- 2X Intel Xeon 2.4 GHz LV's
- Thermalright SI-9XV Kühler
- 2X 512MB Samsung PC2100 REG ECC
- Areca ARC-1160 (16x SATA300 RAID PCI-X64/133) 256MB

- 250GB Hitachi PATA
- 6*300GB Seagate 7200.8 SATA (RAID5)
- 2*250GB Hitachi SATA (RAID0)
- 2*200GB Seagate 7200.7 PATA



[EselMetaller]

und der zweite IBM Quad Server in meinem Keller


Ein IBM Netfinity 7600
- 4x Intel Xeon III 700 MHz / 2 MB L2 Cache (grösstmögliche CPU)
- 4 GB SD Ram mit ECC (16x 256 MB)
- 10x 18 GB SCSI / UW 160 / 10.ooo rpm / Raid5 / 1 Hot Spare
- 4x redundante Netzteile
- 19" Gehäuse mit 5 HE, ca. 55 KG


Front


"gemoddeter" Xeon 700
die schmalen orig. Kühlkörper hab ich gegen Heatpipe Kühler von Compaq getauscht


Ramboard, 4 Rambänke mit je 4 Dimms, bis auf 16 GB ausbaubar


IBM Serve Raid 4H
- 3 SCSI Kanäle mit je 2 Anschlüssen, maximal 90 Geräte möglich, alle koppelbar zu einem Array
- Puffer Batterie um bei einem Stromausfall die Daten aus den HDD Caches zu retten


"Tower of Power"
Unten der Netfinity 7000 M10, oben der Netfinity 7600
Im Hintergrund links das sind übrigens zwei IBM Switches, je 24 Ports (10/100 MBit)



[sun-man]

Ich musste heute umbauen und hatte die Cam mal zur Hand. Ist aber unspektakulär.


Ne einfach V240 von SUN. - hab leider vergessen die 4 Speicherbänke noch zu belegen, das kam später . Wie man sieht ist die Lautstärke schneuppe mit den Minilüftern. Die packen die Kiste problemlos, diese stehen allerdings noch dazu in wassergekühlten Racks.



3x15X0 MHZ, jeweils 8MB Cache
die Lautst



[Killer Chris]

So jetzt wo ich meine neue Kamera hab und der Server soweit steht ein paar Pics für die Dual-Freunde:

Die CPUs sind 2x 700MHz P3 S370 100MHz FSB auf einem Supermicro P3TDLR, unterstützt von 2x 128MB und 1x 256MB PC133 ECC-SD-Ram, Intel GBit NW-Karte und 1x 36GB U160, 4x 18GB U160 und einer 8GB 80MBit SCSI Platten am OnBoard Controller.

Der Rechner ist grad am Installieren von Win2k3 EE für Exchange eMail und IIS Webserver sowie testweise ActiveDirectory und MSSQL und vllt noch LiveCommunication Server.



[test.it]

Ich will auch mal ...
... ein Bild zeigen

Board: TYAN S5162
Raid : Promise SuperTrak EX8300
Pladden: 4x WD3200SD, Raid 10
Proz: iNTEL D 940 C1
