Mein Siemens Rechner :d :d




Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hier mal zwei Bilder von unseren Servern. :)

attachment.php

2-Wege DualCore Opteron 2,6GHz (also zwei Dual Core Opteron).

attachment.php

..der alte Pentium 4 Xeon Server 3.2GHz mit HT.

cu
BUG


Anhänge

  • opteron.JPG
    71,3 KB · Aufrufe: 2.052
  • xeon.JPG
    103 KB · Aufrufe: 2.048
Home server:
K8 Sempron 3000+ auf Asrock VM800 (hat mich sehr überrascht das board)
512MB Ram
1x 120GB IDE + 2x 250GB MaxLineIII S-ATA
19" 2HE Case

Lan server 1:
P4 1,5GHz auf FSC D1520
2x 256MB Infineon PC333 CL2.5
2x 40GB Maxtor
19" 2HE Case

Lan server 2:
2x PIII 1GHz auf GA-6VXTDR Rev 1.1 (Tualatin support)
19" 1HE Gigabyte GS-SR101T serverbarebone
3x 128MB SD-Ram
1x 17,4GB Maxtor IDE HDD
leider fehlen mir noch die passenden 1HE kühler, daher ist das case noch offen



Zuletzt bearbeitet:
Diesen "Server" hab ich letztens für nen Kollegen "gebaut":











[URL=http://img122.imageshack.us/my.php?image=img00016ul.jpg][/URL]



Die Specs:

2x 2,8GHz Xeon
1x Asus NCCH-DL
4x 512MB org. Infineon PC3200U
1x 3Ware 9500S 8xSata PCI-X
1x 3Ware 9550SX-8LP 8xSata PCI-X
1x AVM ISDN Karte
1x Realtek 8169 GBit-LAN
1x Nividia GF4 MX passiv 2x DVI (via Breakout Kabel)
4x Seagate 7200.8 300GB
4x Seagate 7200.10 320GB
4x Seagate 7200.8 250GB
1x WD Raptor als Systemplatte
1x WD Raptor als ~/klibido/decoded
1x Enermax Liberty 500W
Das Sys ist insgesammt mit 8x92mm und 5x 80mm Bestückt (alle @5v)

Als OS kommt Gentoo/amd64 zum Einsatz.

Der Server stellt folgende Funktionen bereit:

- Fileserver via NFS/SMB/FTP, er stellt Netto ~2,55TB Speicherplatz bereit
Das Storagesubsystem stellt 3 RAID5 bereit, die zu einem großen LVM2 zusammengefügt sind.
Den anderen Gentoo Systemen (derzeit 3 Clients) stellt er Portage via NFS bereit
und synced regelmäßig den Portagetree.

- VMWare Server (die kostenfrei Variante des GSX),
es löppt eine VM mit IPCOP und bei bedarf eine weitere mit Win2K um Legacy Anwendungen
zu betreiben (von Config-soft der Telefonanlage bis Steuererklärungssoftware)

- ISDN Anrufbeantorter

- Mailserver (versendet Systemmeldungen und die aufgezeichneten Anrufe des Anrufsbeantworters an externe Mailadressen)

- Applikationsserver (via SSH/X-Forwarding)

Des weiteren wird der "Server" auch gelegentlich als Workstation mißbraucht,
z.B. für Videoschnitt oder als "Packratte (par2/unrar).
Hin und wieder muß er auch non-dedicated Quake3 Server herhalten.

geplante Upgrades (längerfristig):
Software: rsync-Server für automatisierte Client Backups via cron
Hardware: 6x 3in2 Hotswap-Backplanes --> Platz für 18 HDDs ;-)

so das ist mein schmuckstück :d
er verwaltet meine 500gb mit einem p2 "dual" und 512mb speicher





was würde ich ohne ihn bloß machen???????:hail:

Zuletzt bearbeitet:
1. System

Firewall und RAS :)
FTP
Ablage für allerlei

Pentium 4 Wilamette 1.7Ghz
384MB Rambus RAM (sind so schnell wie 512MB DDR-333 :banana: )
2x40GB Festplatte
CD-Laufwerk
WLAN
Broadcom Gigabit Karte
Matrox GDH TV-In/OUT

das ganze im Beckskasten verbaut :d


2.System
Dual Opteron Main Server

TYAN K8W (S2875)
2x Opteron 248
2GB Corsair DDR-400 ECC @ cl2.5-3-3-5 CMD1
500Watt Revoltec NT
2x160Gb Seagate S-ata @ Raid 0
2x 3COM 3C200T im NIC Teaming für Cisco Load Balancing
PLextor DVD+RW Slot-IN(Selten und GEIL;))
Wakü,selfmade lüftersteuerung,LCD,und ein wenig Dremel Handarbeit ;)
"noch" eine popels GF2MX drin,wird bald ersetzt!

Aufgaben:
VM Ware Server
FTP Server
LAN Party Host(DHCP,DNS,WINS,Dedicated Server)
Daten Host
Teststation ;)

das ganze an einem 8port managed gigabit switch
überwacht von einem acer 1694 WLMI per Remote Desktop :bigok:

nette pics





na dann bitt schön!
wenns Fragen gibt, einfach fragen.
Der ganze Rassel steht derzeit noch bei mir im Zimmer, soll aber noch in Keller
19" Schrank schon vorhanden!


Links im schwarzen Desktop Case auf hochkant ist der DC
gleich rechts daneben die INet Kiste,
und das Ganze steht auf nem Cisco 10MBit Switch (dort sind alle Rechner dran die an die Internetfreigabe nutzen)
steht Links unterm Schreibtisch


Das ist mein Hauptrechner (siehe Sig.) :drool:
Das Ding steht Rechts unterm Schreibtisch


Das sind die beiden Plattenstapel


Und das die zugehörigen Server


Und des das komplette Fileservercluster
lecker Bier :drool:


Zugehöriger (Strom)Kabelsalat


Mein neuestes Testsystem (Software Raid5 unter Win2k3/WinXP)


Und sagt ma eure Meinung dazu!

Zuletzt bearbeitet:
Neuer umgebauter HP-Compaq Proliant 7000.
Dieser Server wurde 2005 Hergestellt
und anfang des Jahres 2006 komplett umgebaut
-> Einzelstück


Dieser dient als FTP Server für z.b Hompage, Bilder (für Ebaybilder)
Durch die Verwendung von Confixx auch in Verwendung
für PHP Datenbanken.



CPU Leistung: 4x Intel Celeron ca. 1200 Mhz (Gesamt also 4.8 GHZ)
Arbeitsspeicher: 36x 256 MB (Gesamt also 9216 MB)

Festplattentyp: Ultra SCSI 2 (alte Bauart *heul*)
Festplattenanzahl: 10 Stück (8x 500GB 2x 300GB)
Gesamtspeicher auf diesem Server also: 4600 GB (ca 4,6 TB)
Raid: KEIN, da über Bandlaufwerk und NAS gesichert wird.

Stromverbrauch: 3 Netzteile je 750 Watt, davon 2 in Betrieb
Kühlung: Methanol Klimaanlage. (max. Kühltemp: - 5 °C)
-Spezial umbau von climatek-

Grundsystem: MS Windows Server 2003 (Enterprise Edition)
Arbeitssystem: Citrix (Terminaldienst)
Netzwekanschluß: Dual Glasfaser

Gewicht: Ungefähr 150 kg

Besonderheiten: Gehäuse komplett gegen Staub versiegelt.
PCI Karten können im laufenden Betrieb ausgetauscht werden.

attachment.php


Anhänge

  • P1010007.JPG
    121,7 KB · Aufrufe: 2.884
Zuletzt bearbeitet:
Hallo, ich meine natürlich Windows Server 2003
2004 gibts ja leider nicht :-)

Ultra Wide SCSI Platten gibt es bis zu einer Größe von glaub ich 600GB
(sind dann 2 Festplatten in einem Käfig).

Hab noch paar Bilder gemacht.
Kann aber leider nur die Serviceklappe von oben öffnen,
weil das Gerät zusammen mit anderen Geräten in einem Serverschrank stehen.

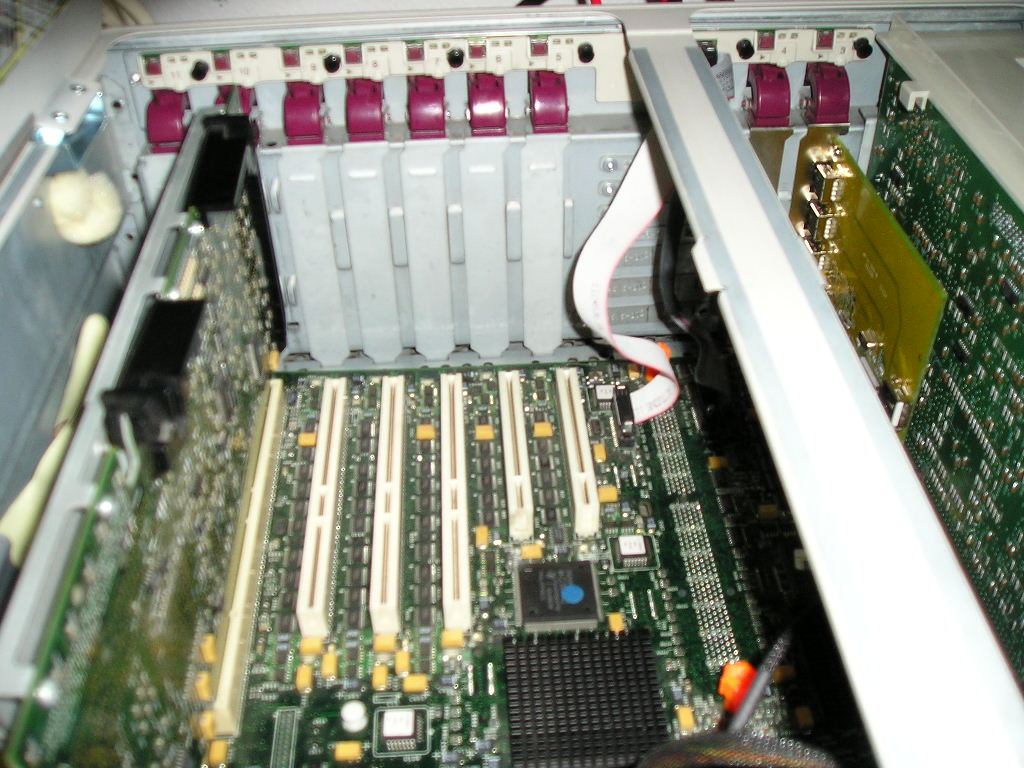

Auf dem Bild sieht man auch die PCI Plätze.
Die Roten "Dinger" da hinten drann sind Knöpfe mit denen man
die PCI Karten im laufenden Betrieb wechseln kann :-)

Wenn ich den Server mal aus dem Rack nehme, mach
ich nen paar Bilder von den CPU's und der Klima...

Kleine Ergänzung:
Das mit dem PCI-HOT Plug,
ist bei fast allen Proliant Servern neuerer Bauert so :-)
Ist ganz praktisch. Die Karten müssen vom System erst deskativiert werden
(dauert je nach Kartentyp 2-30 Sekunden). Danach den großen roten Verieglungsbolzen hoch,
Karte raus und erneut den Knopf drücken (oder per Software wieder aktivieren)

attachment.php


Anhänge

  • P1010015.JPG
    151,7 KB · Aufrufe: 2.832
Zuletzt bearbeitet:
Zu meinem neuen Server- DEFENDER-2, der zur Zeit als Workstation dient ( weil Problemkind):
ASUS K8N-DL
1x AMD Opteron 275 @2333 Mhz
2x 1024MB DDR RAMKit von Kingston
am NV4 Chip 1x WD740ADFD System und 3x WD2500KS Daten im RAID 0
1x AOPEN Aeolus PCX6800GT DV256 mit 256DDR3 RAM und SLI fähig...
1x Amacrox "Frei Erde" Netzteil mit 650Watt...
... und das alles mit Orginallüftung/kühlung im viel zu kleinen BigTower aus China.
Link zum Projekt in der Sig.
Bis vor kurzem war der Rechner als Anwendungs-und Dateiserver für den folgenden Rechner beschäftigt.


Der Vorgänger DEFENDER-1:
ABIT BP6
2x Celeron 500A @550 Mhz
640 MB SDRAM
1x Maxtorplatte System
RAIDControllerkarte mit 2x WD800 IDE-RAID 0 Daten
Gforce 256 Grafik mit 128MB RAM
550 Watt Netzteil
im Midi-Tower

Auf dem Bild ist DEFENDER-2, vorn liegt der IDE-RAID von DEFENDER-1 der gerade überspielt wird...

Zuletzt bearbeitet:
Meine Schlampe für alles:

INTEL Celeron 1300 (Tualatin Core)
Aopen MX 36
2x512mb Kingston SD 133 @2 2 2 5
Onboard Trident mit 8mb shared.
80gb Seagate HDD.
250Watt HEC Netzteil


Bastel und spiel immer mal wieder mit rum, deshalb variiert das Aussehen von Zeit zu Zeit... ;)

Bild ist von gestern, der Rechner musste als PCI Graka Teststation herhalten.



So, an die ganze Meute da unten, wenn ihr nicht vernünftig diskutieren könnt, wird der Thread dicht gemacht. Mir ist im Grunde genommen egal wer hier was behauptet, aber man kann sachlich bleiben.
Das möcht ich hiermit tun und den Server mal für alle auseinandernehmen...
Ich kann sehrwohl die Leute verstehen, wenn jemand mit einem museumsreifen Energievernichter´auf 4 Rollen ankommt, und meint er hätte den Überserver mit DER ultimativen Hardware.


Also fangen wir mal ( ganz langsam) an:
attachment.php

... ist das Model für maximal 4 Prozessoren ( Prozessorknoten) und 3 Plattenstakes ( Plattenstapel)
im oberen Stapel stecken wohl auch neben den damals üblichen 1,6 inch Platten welche mit 1,0 Inches ( Höhe). Jeder Stapel ist komplett herausnehmbar und Hot Plug fähig.Jede Platte hat einen eigenen Käfig und Kühlung.
Der unter Stapel fehlt komplett. Rechts daneben fehlen auch zwei Blenden...
Oben links ist das IMD-Display.(IntegratetManagmantDisplay)
Hinter dem oberen Lüftungsgitter befindet sich das sogenannte I/O Board.
Das zeigt das folgende Foto:
attachment.php

Dabei ist Oben im Foto hinten oben am Server...
Ganz links ist eine SCSI-Karte zu sehen.Am Gehäuse sieht man noch Stückchen der SCSI Kabel für die 3 Busse zu den 3 Plattenstapeln ( hier nur 2 )
Die Einsteckkarte links steckt auf einem 64bit PCI Steckplatz die SCSI unterstützen. ( Genau: Steckplatz 10 PCI-Bus 3 ) Der ganz äußere linke Steckplatz wurde wohl freigelassen...deshalb noch ein wenig länger als der 64bit-PCI.
Die 3 Steckplätze neben der Karte ( 9,8,7 )sind ebenfalls 64bit Steckplätze und sind ebenfalls an PCI-Bus 3 angeschlossen. Die beiden kurzen daneben ( 6,5) sind normale 32bit Steckplätze PCI-Bus 2 - davor ist der der zuständige Controller zu sehen ( das schwarze mit dem monströßen Kühlkörper)
Das gibts gleich daneben nochmal ( PCI-Bus 1 Steckplatz 4,3), wird aber von Schatten der Mittelstrebe verdeckt. Die dortige Karte ( auf Steckplatz 3 ) sieht wie eine modernere Fire-Wire oder USB- Karte aus.
Netzwekanschluß: Dual Glasfaser
wird das bestimmt nicht sein. Der Server besitzt zwei Normale Netzwerkanschlüsse ?
Ganz rechts ist das sogenannte Standard Peripheral Board.
Dort ist der integrierte 1Bus SCSI Controller, Grafikkarte,Parallelanschluss,IDE Controller,Diskettencontroller sowie Maus und Tastatur untergebracht.
Weiterhin beinhaltet es einen IMD-Anschluss für das vorhin beschriebene Managmant-Display.
Die Funktionen der Karte wurden dabei mit extra für Compaq hergestellte ASICs ( 4 Stück) realisiert. Die Karte besitzt ein eigenes CMOS-ROM.
Rechts neben der Karte gibt es noch einen ISA-Modem-Slot...

Alles arbeitet mit den für 1998 hochmodernen Parametern und Taktraten.

Soweit so gut.
Hinzugefügter Post:
Weiter gehts.
Weil weitere Fotos fehlen muss ich mir wohl was einfallen lassen...
Am besten fangen wir mit den
Arbeitsspeicher: 36x 256 MB (Gesamt also 9216 MB)
an
Das kommt so zustande:

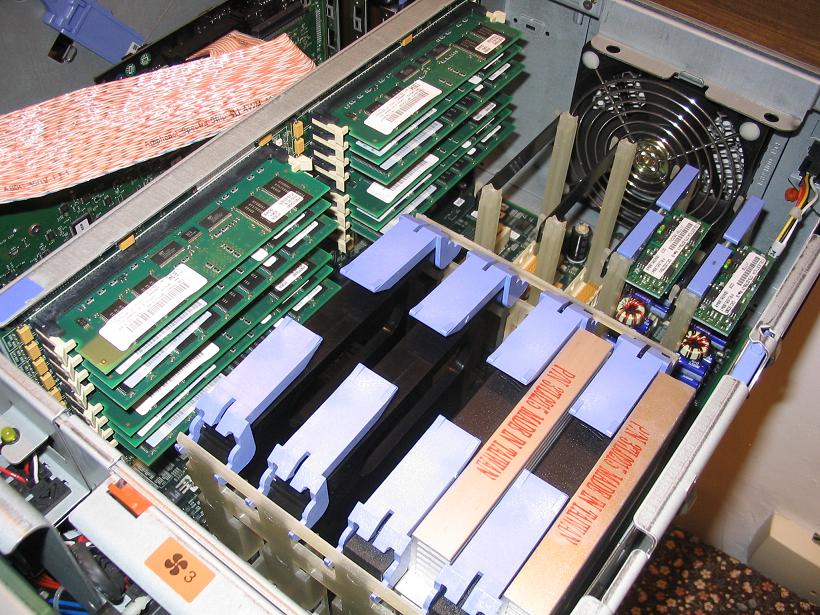

Das Prozessorboard was sich hochkannt auf der rechten Seite hinter dem CD ?- Laufwerk befindet hat zwei sogenannte Memory Expansion Slots.
Dort kann man Karten stecken, die pro Karte 16 Stück 60ns ECC EDO DIMMs aufnehmen können. 4 Steckplätze ergeben eine Bank. Es können maximal 256 MB- Module gesteckt werden. Somit ergeben sich pro Karte maximal 4 GB RAM
Zwei karten sind dann demzufolge 8GB RAM
Eine Zahl : Memory Peak Transfer 1,6 GB/s


Jetzt wirds komplizierter, da ich nicht weiß ob was umgebaut wurde...
Ich beschreibe einfach mal den Orginalzustand. Vieleicht wären Fotos hilfreich...
Auf dem Prozessorboard befinden sich 4 Prozessorslots für Prozessorkarten
Es gab Slot 1 und Slot 2 Boards für Pentium 2 Xeon Prozessoren bis maximal 450 Mhz Taktung und L2 Cache 1 oder 2 MB. Der Busspeed war wie damals auf Pentium 2 Boards üblich 66 oder 100 Mhz.
Später gab es auch Adapterkarten für die PGA-Pentium 2 Xeons für Slot eins oder 2
Jedem Prozessor ist noch eine Steckkarte zugeordnet die die Spannungsversorgung regelt.Diese ist redundant ausgelegt.
Die Kühlung erfolgte mittels Heat-Pipe mit hinten angebrachten Lüftern.

Mit einem Umbau auf
CPU Leistung: 4x Intel Celeron ca. 1200 Mhz (Gesamt also 4.8 GHZ)
und der dann notwendigen
Kühlung: Methanol Klimaanlage. (max. Kühltemp: - 5 °C)
-Spezial umbau von climatek-
könnte ich mir vorstellen, das dort 4 Celeron A auf den PGA Sockeln arbeiten die natürlich gut gekühlt werden müssen um solche Belastungen auszuhalten.
Dies würde aber keine wirkliche Performance bringen, da L2 Cache viel zu klein.
Desweiteren stimmt es nicht das 2 Prozessoren gleich doppelte Leistung bringen- man muss mit ca 10 % Abzug rechnen. Bei 4 Prozessoren wird der Verlust noch viel größer.

Aber mal ehrlich lohnt ein solcher Prozessorumbau auf so einem schlechten Grundsystem ?

Zum
Stromverbrauch: 3 Netzteile je 750 Watt, davon 2 in Betrieb
möchte ich noch sagen das orginal Zwei Netzteile verbaut sind.
Optional wurden aber auch 3 angeboten.
Das Masternetzteil ist immer in Betrieb, das zweite Netzteil greift bei Unterschreitung von 10% der Spannungen ein und gleicht diese aus.Das erwähnte Dritte Netzteil wird benutzt, wenn die anderen beiden Netzteile ausfallen sollten. Das ist eine N+1 Konfiguration.


Dem Beitrag möchte ich noch hinzufügen:

Welchen Sinn macht es, 3 Netzteile für den gesamten Server aber nur eine Methanolkühlung ohne Redunanz zu betreiben ?
Ich denke aber eher das er sinnvoller Weise die redundante Orginalkühlung mittels Lüfter behalten hat und den gesammten Server im Kühlschrank hat, der auch das
Besonderheiten: Gehäuse komplett gegen Staub versiegelt.
Ich denke ein Server sollte auf Stabilität Robustheit und Verfügbarkeit ausgelegt sein. Dazu gehört auch die Kühlung.


Und noch zum Schluß :
Der ProLiant 7000 ist, wie viele Server damals und heute, ein sogenannter ServerCluster.
Das heißt, das im Prinzip viele Prozessoren zu einem Array geschaltet werden.
Ebensogut könnte man auch mehrere Komplettrechner hinstellen und diese an ein GigaByteLan hängen und mit einer AdvServer oder Enterprice Version von Windows oder einem passenden anderen OS zum Cluster schalten...
Grundsystem: MS Windows Server 2003 (Enterprise Edition)
Arbeitssystem: Citrix (Terminaldienst)
Ein Cluster ist nur sinnvoll, wenn jeder Knoten seine festgelegten Aufgaben hat-
sonst ist der Aufwand der Aufgabenverteilung zu hoch und die Performance bricht ein. Windows 2000 Adv.Server unterstützt z.B. bis zu 32 Prozessorkerne ( oder Rechner mit Prozessoren, auch im Netzwerk) und kann diese zum Cluster schalten,
Vorteil gegenüber SMP ist die Tatsache, das erstens unterschiedliche Prozessoren betrieben werden können und zweitens bei Ausfall eines Knotens der Cluster nicht komplett ausfällt.
Normal sollten auch an dem ProLiant die Prozessoren während des Betriebs austauschbar sein...
So genug von mir.

Zuletzt bearbeitet:
Sodele, bin noch im Aufbau!

Rein kommt:

2x Pentium III E @ 800 Mhz
1GB SD-RAM ECC PC100
Backplane&CPU-Karte von DSM-Mannheim
4HE 19" Rack
2x IBM SCSI Plättchen 10 GB mit 10000 Rpm
1x Adaptec ASC-29160 mit 64 Bit PCI-X

wartet nur noch auf den Zusammenbau :bigok:


so, dann will ich euch mal einen zeigen:

die hardware:

cpu: pentium 4 530j @ 1.265v
board: intel d865gsa
gfx + sound: onboard
ram: geil 1gb ddr-400 @ cl 2.5-3-3-6
hdd: 4*maxtor maxline 3 plus 250gb @ raid 5
controller: promise fasttrak tx4310
case + nt: chieftec mesh big + be quiet p5 470 watt
lüfter: 1*nb sx1 @ heck + 3*se2 @ hdds
lan: 100mbit intel pro lan
os: windows 2k3 server ee

aufgaben:

-fileserver
-webserver
-printserver
-encoding / rendering

und zum schluss natürlich noch pics:









kommentare erwünscht ;)

mfg deepsilver

So mein Server (wie in der Sig)

ASUS P4C800-E Deluxe
P4 3,2 Ghz HT Netburst Oldie (trotzdem immer noch ausreichend)
2 x 512 MB GEIL RAM
CL SB Audigy Live
Geforce 4 MX
3ware Escalade 9500S-8
4 x 300 GB Maxtor @ Raid5
4 x 200 GB Maxtor @ Raid5
Tagan 480W Netzteil (<-- nicht hörbar obwohl ziemlich alt ist)

Gehäuse ist ein Silverstone LC13S

Hier ein Bild






Also das linke ist ein PentiumIII mit 700 MHZ und ist mit der Linux Bürosoftware vollgestopft.

Der graue kasten in der Mitte ist der Mail/VPN/Proxyserver.

Die schwarze Kiste ist der Fileserver der gerade frisch dank forumdeluxx dazugekommen ist.:bigok:
(Core 2 DuoE6300, 2x512MB Ram, 2x Samsung 400GB Raid 1)

so, mein server is nun 100%ig komplett. :wink:

mal nen paar bilder (8tung: bilderflut :fresse:):




irgendwie is der fokus falsch gewesen, aber ich find es is doch sehenswert :fresse:







my.php








nochwas zur hw:

intel pentium 4 530j 3ghz
2*512mb geil ddr-400 @ cl 2.5-3-3-6
intel d865gsa, gfx + sound onboard
seagate 7200.10 250gb für os @ stacker einbauramen :coolblue:
4*maxtor maxline plus 3 250gb @ raid 5 für daten
promise fasttrak tx4310
be quiet p5 470 watt
chieftec mesh big (1*noiseblocker sx1, 3*noiseblocker se1, 2*yateloon d12sl-12)
nec dvd-rom und bald noch nen brenner
windows server 2k3 enterprise edition :p

mfg deep



















Details siehe Sig. --> Fileserver

btw hat jemand noch ne 5,25' Blende fürs Stacker übrig?

Mahlzeit,

dann mach ich hier auch mal mit.

Kurz zu mir: Ich bin selbstständig im Bereich EDV Beratun und Windows Serveradministration und mache grade meinen MCSE/MCSA.

Das ist die Installation bei meinem "größten", das Bild ist noch vom Umzug letztes Jahr, nächste woche gibts neue Serverhardware, dann mach ich auch gleich ein paar bessere Bilder.

Hardware:

EDV:
19" 54HE serverschrank
6x 24Port Patchfelder
1x Dlink DES-3550 Managed Layer3 48Port 100Mbit Switch mit 2 1GB Uplinks
2 Server
USV
Router
Monitor, Tastatur & Maus für Notfälle und ein Switch zum umschalten

Telefon:
Alcatel OmniPCX L

Server1:
Aufgaben: File-,DHCP-,DNS-,Exchange-,SQL-,Fax-,Web-Server
CPU: Intel Core 2 Duo E6600
Board: D975XBXLKR
Ram: 4GB (2x Kingston KVR667D2N5K2/2G Kits, zertifiziert für das Board)
Controller: ARC-1220 Pci-express 8xSATA Raid Controller mit 128 MB Cache
HDDs: 4x Seagate Baracudda 7200.9 250GB, 2x Seafate Baracudda 7200.9 160GB
ISDN: Eicon Diva BRI8 4 Kanal aktiver ISDN Controller

Server2:
Aufgaben: Telefonanlagen Musik, FTAM Banktransfer, Telefonanlagen anruf aufzeichnung:
CPU: P3 700
Board: Intel 440BX Board
Ram: 512 MB infineon
Controller: Fastrak133TX
HDDs: 2x160GB Samsung
ISDN: Avm Fritz! B1 Aktiver 1-Kanal ISDN Controller

Software:

Server1:
Windows 2003 SBS SP1 mit 20 CALs
Exchange 2003 SP2
Faxmaker v12 25 User
O&O Defrag
Norton Antivirus Corporate v10
Popcon 3.51

Server2:
Windows XP Pro SP2
Terminal Programm
sfirm
winamp

Hier nen Bild vom Schrank, nächste Woche bau ich die neue Hardware in den Server, dann gibt auch Bilder der innerein


mein kleiner server besteht aus:
2x xeon 700mhz
1024mb ram
3x18gb scsi 160
1x9gb scsi 160
audigy 2 zx platinum
2 x 250watt

der partykeller dient als zusätzlicher computerraum


Anhänge

  • IMG_3963.jpg
    84,8 KB · Aufrufe: 163
  • IMG_3964.jpg
    105,5 KB · Aufrufe: 150
  • IMG_3976.jpg
    120,6 KB · Aufrufe: 146
  • IMG_3982.jpg
    138,9 KB · Aufrufe: 125
  • IMG_3987.jpg
    118,9 KB · Aufrufe: 103
Hier mal mein kleines Schnuckelchen:
IWill ZMaxD2
2x 240 Opteron
1gb Infineon
7900gto
Die nächsten Anschaffungen werden auf jedenfall ein 2. GB Ram und neue CPUs sein. Mal gucken woher das Geld kommt.

Hoffe die Bilder sind iO, meine Cam ist nicht die Beste. Bilder vom Inneren sind schwierig, da es extrem eng ist. Ich müsste alles ausbaun um Bilder von den CPU Kühlern zu machen. Vllt beim nächsten Umbau.
lorteddie

Fujitsu Siemens - Primergy RX100

Operating System: Microsoft Windows 2003 Server - Standard Edition (Studenten Lizenz)

CPU: Intel Pentium 4 3.2Ghz
RAM: 1GB DDR 1
HDD: 80 GB RAID 1


Applikationen: ADS, DHCP, DNS, Exchange, IIS...









mfg,
•FLOPPY•

Zuletzt bearbeitet:
Zuerst mein seit einiger Zeit verkauftes Dual Slot1 System. Bestehend aus entweder 2x PII 350MHz oder 2x PIII 450MHz, 640MB SD-Ram, Tyan Thunder 100 GX (S1836) und entweder einer TNT2 oder Matrox Dual G100.

Bild stammt aus der Zeit, wo ich ihn kurz ans Limit treiben wollte. Habe leider keine anderen mehr gefunden.

Dann mein seit letzter Woche hier stehende und seit gestern laufende Dual Pentium Pro. Bestehend aus einem Tyan S1668, 2x Pentium Pro 200MHz, Matrox Dual G100, 64MB EDO-Ram, noname IDE Controller, Intel 100mbit Dual Port Netzwerkkarte und Samsung SP0802N. Festplatten und Ram sollen später noch erweitert werden.




Und dann noch mein aktueller Hauptrechner. Bestehend aus einem Xeon DP 5030, Tyan Tempest 5000PX (S5380), 2GB Kingston FB-Dimm PC2-667, EVGA 7900GT, 2x Samsung HD160JJ im Raid0 und 4x Samsung SP2504C im Raid10.


So, dann will ich auch mal..

Verbaut wurden:
2x Pentium III-S mit je 1,4GHz
2x Infineon Reg. SD-RAM mit 256MB
Ein Intel SDS2 Motherboard
eine Alte Quantum irgendwas SCSI mit 36,7GB
ne 3com 3C2000-T Gigabit-Karte
Ne alte UltraSCSI Karte für den Streamer
Demnächst mehrere SATA platten

So, Pics:



Den rest gibts als Thumbnails...







Pics von der rechten Seite hab ich damals nicht gemacht, da zu unordentlich.

MfG Jojo

So hier mal mein hauptserver:

Nen Netfinity 7100 mit atm noch 2 700Mhz 1Mb L2 Xeons und 1GB ram sowie 7 18GB SCSI HDDs
dadrunter ein externes RACK mit 12 18GB SCSI U320 HDDs
eine etwage tiefer sind nur die externen Netzteile von dem SCSI Rack. das case drautner ist atm noch leer.
im schrank ein compaq server ( P3 Xeon etc ) und ein barebon mit nem P3 800mhz der als 2. mail server dient.

grüße
mafri

Zuletzt bearbeitet:
Status
Für weitere Antworten geschlossen.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
