[User-Review] Buildlog: Voron 2.4r2 350 (Fysetc Kit)

[toscdesign]

Schrauben XY Joiner
Schrauben an den Rails

Waren alle fest

Printhead Schrauben

Hier waren die vom CAN Board Halter komplett lose, haben sich losvibriert?
Hab die wieder festgezogen.

Ich tausche den morgen mal aus, habe den neu aus ABS gedruckt, ggf. ist das PETG zu weich?

Sind an den Motor Pulley usw. Schraubensicherungslack dran ?

Jupp, alle mit Lack beim Zusammenbau versehen.

Die A B Belts waren auch wieder lockerer nur noch 97Hz, hab die auch nochmal nachgespannt.
Auf exakt die gleiche Frequenz => 117Hz

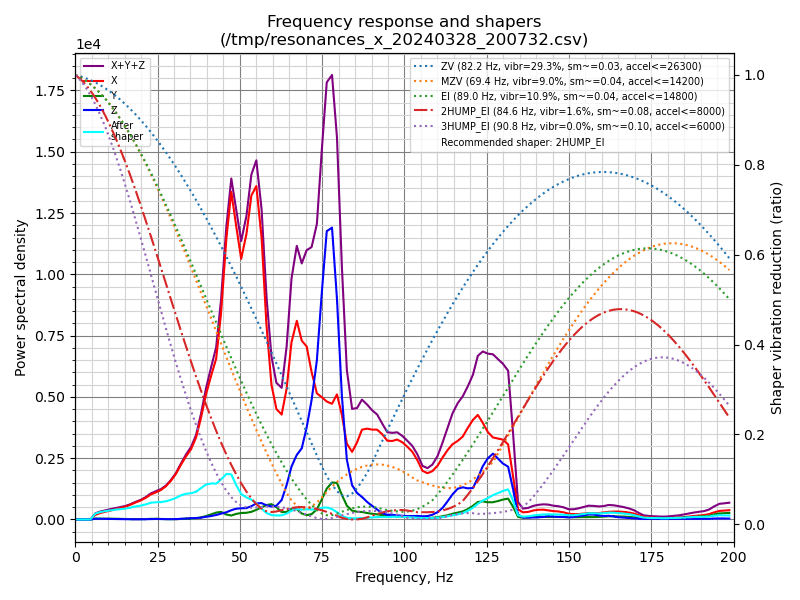

Hier das neue Ergebnis:

X Achse:


Y Achse:

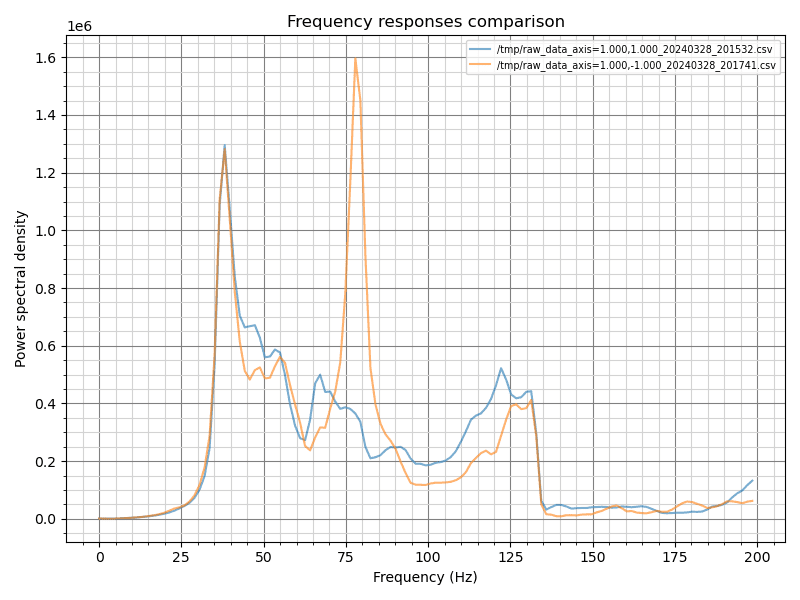

Beide:




Langsam glaube ich auch, das die X Rail zu viel spiel hat.
Die Werte von Y sehen ja soweit ok aus, wenn ich das richtig deute.

Bekommt man hier irgendwo in Deutschland/EU ne gute vorgespannte MGN12, bei der man nicht seine Seele verkaufen muss?

Was ich auch nicht verstehe, die Drucke sehen alle wunderbar aus trotz der schlechten Werte



[Ahrimaan]

ist das PETG zu weich

Bei deinen Temps im Gehäuse wird es definitiv weich

vorgespannte MGN12

DOLD Mechatronik - Alles für Maker, Ingenieure und Visionäre

Ihr Online-Fachhandel für mechanische und elektronische Komponenten & Systeme, CNC Technik, Aluminiumprofile, Nutensteine, Schrittmotoren und vieles mehr

www.dold-mechatronik.de

die Drucke sehen alle wunderbar aus trotz der schlechten Werte

Ja, Theorie und Praxis treffen aufeinander


Ehrlich: Mein RR schafft 350mm/s bei 19K Accell.
Nur: Wozu ? Auf die Minuten die ich da einspare kommt es echt nicht drauf an.

Wenn also dein Voron so gut läuft, lass ihn so.
Irgendwann hat man kein Bock mehr auf basteln



[toscdesign]

Bei deinen Temps im Gehäuse wird es definitiv weich

Hab den Test ja extra im kalten Zustand gemacht. Habe mit zu weich gemeint, das es zu flexibel ist und selbst schwingt und dadurch die Messung verfälscht.

Werde morgen das ABS Teil einbauen und nochmals messen.

Wenn also dein Voron so gut läuft, lass ihn so.
Irgendwann hat man kein Bock mehr auf basteln

Ja irgendwie schon, aber trotzdem fuchst es mich mit diesen Messwerten 😅

Beitrag automatisch zusammengeführt: 28.03.2024

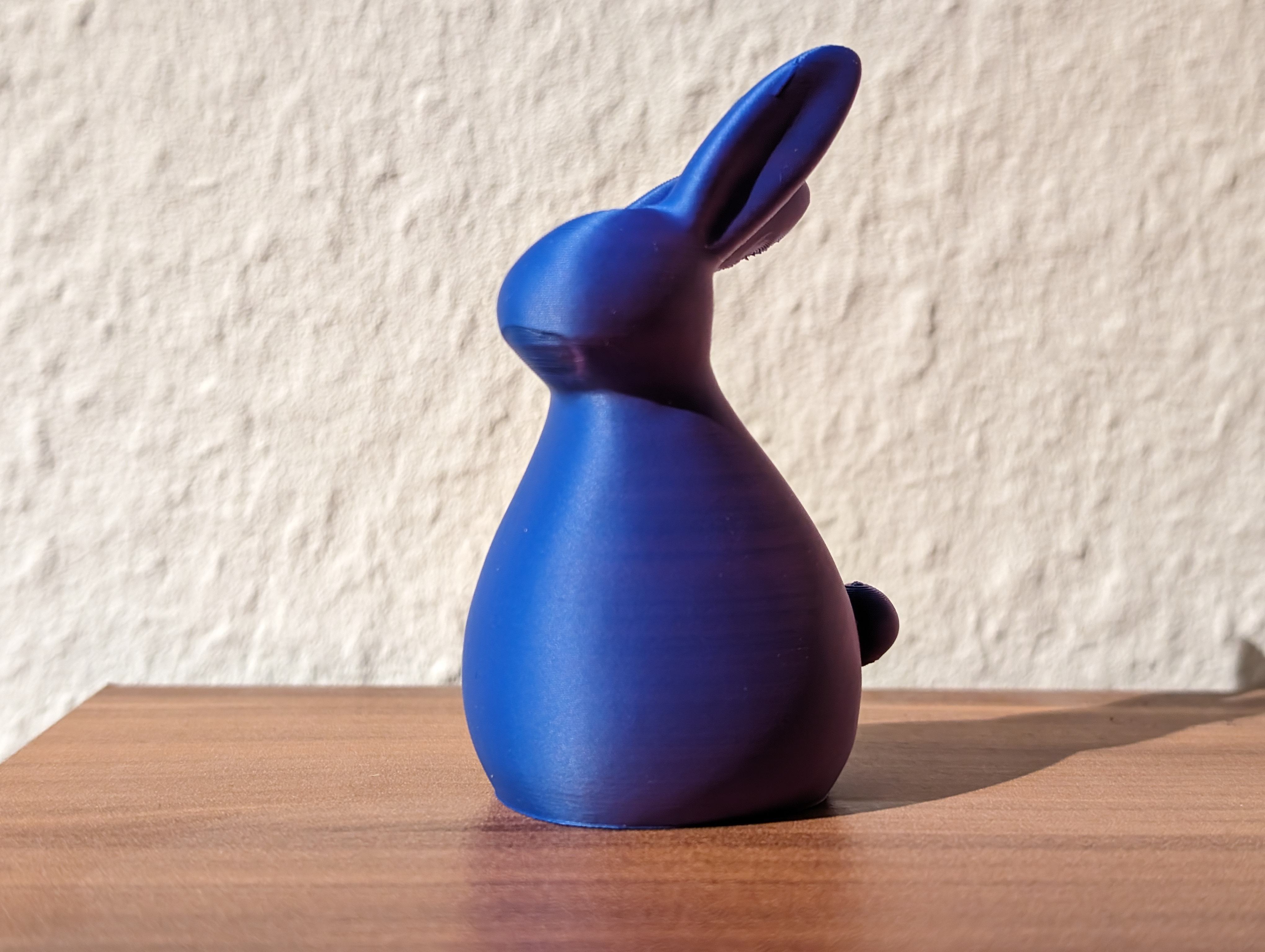

Hier mal was für Ostern.
Von der Qualität gut, anders als die Messungen vermuten lassen.




Nur die Kühlung muss noch etwas optimiert werden.

Schnellste Druckgeschwindigkeit war lt. Klipper 200mm/s



[toscdesign]

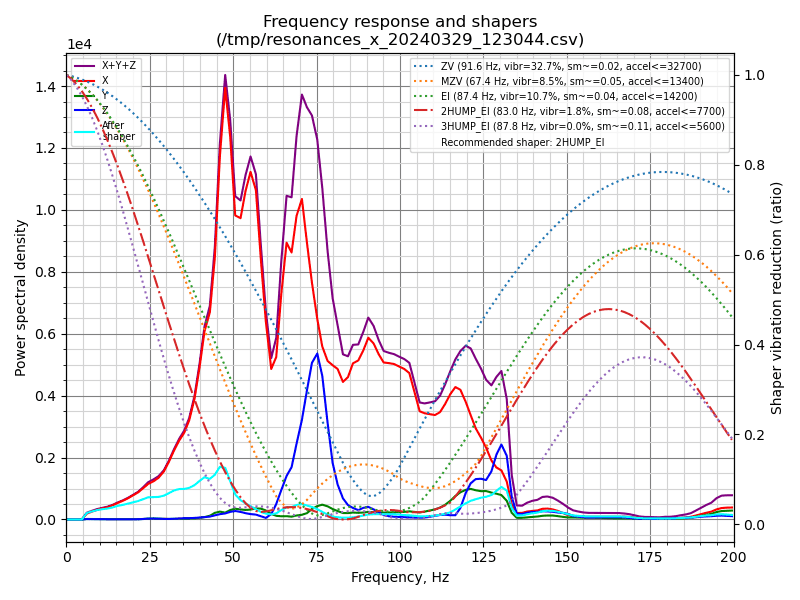

So, eben mal das PETG Teil gegen das ABS Teil getauscht.
Ja es hat sich was geändert, aber nicht unbedingt zum Positiven:


X Achse:

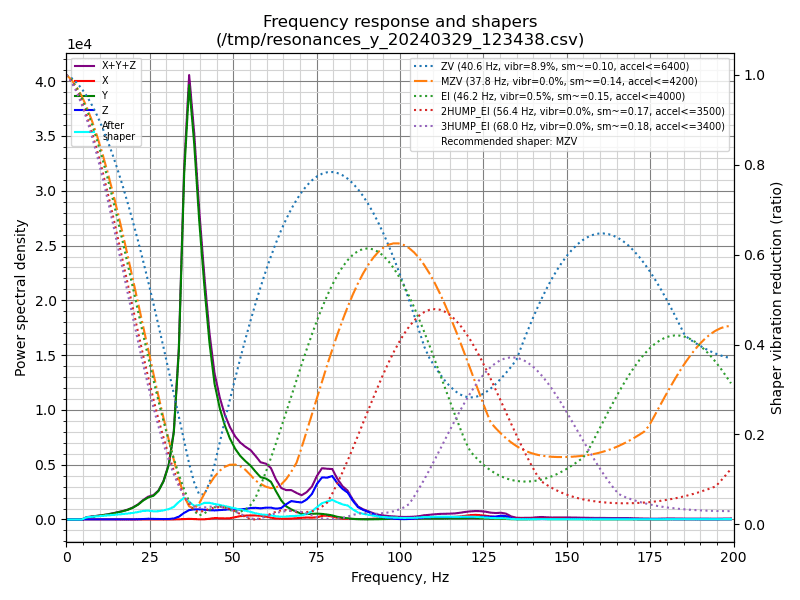

Y Achse:



[Ahrimaan]

X Achse:

Ich glaube es ist die Rail.



[toscdesign]

Ich werde mir jetzt auch beim Dold eine bestellen.
Wo sehe ich das die "Preloaded" sind?

Hab nix dazu gefunden

Edit:
Welches Bohrbild für die Schiene?



[Ahrimaan]

Wo sehe ich das die "Preloaded" sind?

Die haben alle Medium Preload ,
Ansonsten gibt es noch die hier:

https://de.aliexpress.com/store/1452393?spm=a2g0o.order_list.order_list_main.57.17365c5fi2A9tG



[toscdesign]

So, ich komme der Sache näher!
Ich habe nochmal alles nachgezoigen und alle Kabel mit zusätzlichen Kabelbindern befestigt, da bewegt sich nichts mehr.

Dafür habe jetzt bei 47Hz ein metallisches Klappern!

Wie kann ich den Test für einige Minuten bei dieser Frequenz laufen lassen um den Ort des Geräusches zu lokalisieren?
In der Doku habe ich keinen Befehl dafür geefunden.



[Ahrimaan]

Frequenz laufen lassen

Frequency Tester

Frequency Tester. GitHub Gist: instantly share code, notes, and snippets.

gist.github.com



[toscdesign]

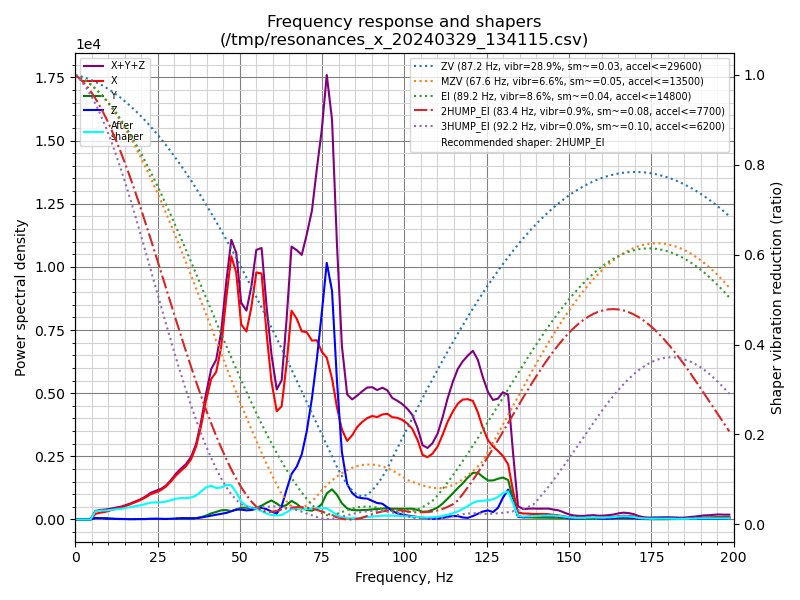

So die letzte Messung für heute:

Immerhin kann ich bei der X Achse inzwischen 2HUMP_EI nutzen und brauche nicht mehr 3HUMP_EI.
Was mir auffällt, dass die Amplitute bei ca. 50Hz stark zurückgegangen ist, nach meinen Maßnahmen.

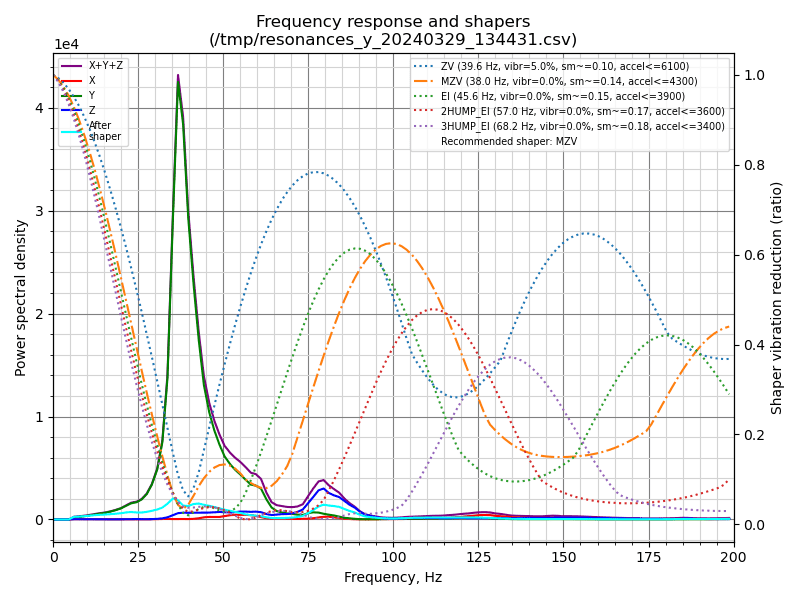

Und die Y Achse ist wie immer gut von den Werten her:



Zu dem Geräusch, es scheint vom Rahmen oder einem Teil was mit dem Rahmen verschraubt ist, zu kommen.
Da es bei geschlossenem Drucker sehr deutlich zu hören ist.
Hört sich an wie eine lose Unterlegscheibe

Kann also kein großes Teil sein

Beitrag automatisch zusammengeführt: 29.03.2024

Kurzes Update:
Einer der Bedfans hatte ich gelöst.
Neue Messung mache ich heute Abend, wenn ich Zeit habe.



[toscdesign]

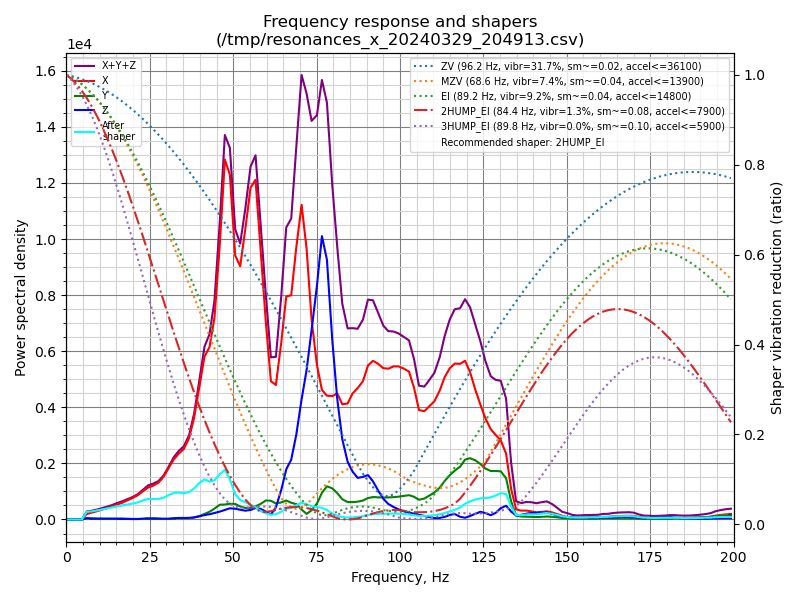

So den Lüfter habe ich jetzt festgezogen, die Werte haben sich nur minimal verbessert.
Was mich irritiert ist der große Peak bei Z, könnte wirklich die Schiene sein.
Ich bestell jetzt eine und schaue es mir dann nochmal an.



Edit, was mich auch irritiert ist, das Mellow nicht die Achsen den Sensors tauscht, wie es lt. Datenblatt vom ADXL in seiner aktuellen Position notwendig wäre:

klipper-docs/docs/board/fly_sht_v2/adxl345.md at master · kluoyun/klipper-docs

klipper documentation for FLY motherboards. Contribute to kluoyun/klipper-docs development by creating an account on GitHub.

github.com

#####################################################################
#                       adxl345加速度计配置（需要时启用即可）
#####################################################################
## ADXL345加速度计
[adxl345]
cs_pin: sht36v2:PA9
spi_bus = spi2
# spi_software_sclk_pin: sht36v2:PB13
# spi_software_mosi_pin: sht36v2:PB15
# spi_software_miso_pin: sht36v2:PB14
#--------------------------------------------------------------------
[resonance_tester]
accel_chip: adxl345         # 加速度芯片型号
probe_points: 150,150,10    # 坐标配置为热床的中间

Hier meine Config:

[adxl345]
cs_pin: head:PA9
spi_bus: spi2
axes_map: x,z,y

[resonance_tester]
accel_chip: adxl345
probe_points:
    175,175,20

Seite 35:

https://www.analog.com/media/en/technical-documentation/data-sheets/adxl345.pdf



[chrizZztian]

Du hast nen TAP verbaut ne? Wenn es nicht die Schiene ist, kann es auch sehr gut daran liegen. Die sind für die Messungen nicht selten hochgradig scheiße, einfach mal nach googeln. Meinen hab ich deswegen auch durch einen Beacon ersetzt und die Probleme waren verschwunden...



[toscdesign]

Du hast nen TAP verbaut ne? Wenn es nicht die Schiene ist, kann es auch sehr gut daran liegen. Die sind für die Messungen nicht selten hochgradig scheiße, einfach mal nach googeln. Meinen hab ich deswegen auch durch einen Beacon ersetzt und die Probleme waren verschwunden...

Ich hatte vorher auch ohne Tap, so schlechte Messungen, daher kann ich das ausschließen.

Mir ist gerade eingefallen, das ich ja noch die zwei MGN12 Schienen vom VZbot Projekt hier habe, falls die von der Länge passen baue ich mal eine der beiden ein und mache neue Messungen.

Beitrag automatisch zusammengeführt: 29.03.2024

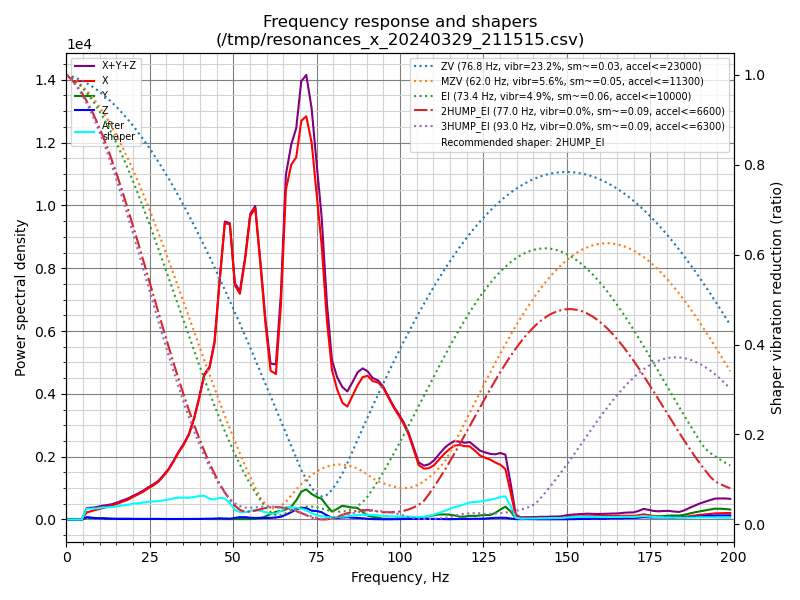

uhhhhhhh....

Ich hab mal den TAP mit nem Kabelbinder festgebunden, damit er sich nicht bewegen kann.
Die Messung ist zwar immer noch Mist, aber die Spitze bei Z ist weg!

Dafür ist die max. Beschleunigung niedriger



EDIT:
Das metallische Geräuch ist immer noch da, scheint irgend eine der Plexiglashalterungen zu sein.

Beitrag automatisch zusammengeführt: 29.03.2024

Ich habe jetzt mal den Tap geprüft, scheint so als hätten die Magnete ihren Magnetismus verloren.
Es gibt keinerlei Widerstand beim Hochdrücken des Taps 🙁

Jetzt muss ich mal schauen, wie ich an neue Magnete rankomme. Die sind leider nicht Standard.



[Ahrimaan]

Jetzt muss ich mal schauen, wie ich an neue Magnete rankomme. Die sind leider nicht Standard.

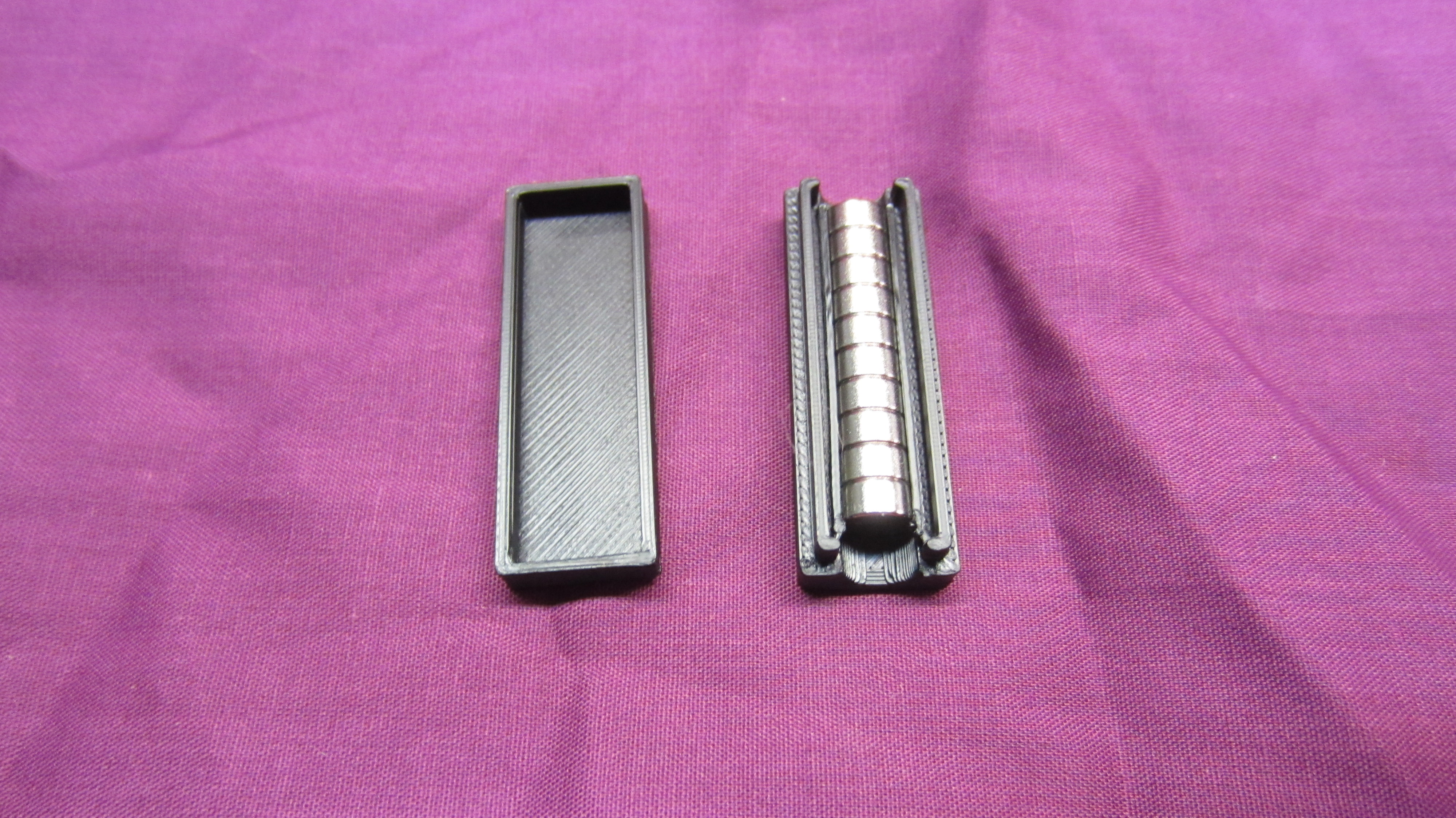

Neodym Disc Magnets, 6x3mm, N45, 10 pcs | RT10046

10 Neodym disc magnets, grade N45 with Nickel-Copper-Cickel Plating. Very well suited for the klicky probe due to the high conductivity of the surface.Magnets are delivered with a holder to prevent damage to the magnets and avoid sticking to things they…

www.replimat.eu



[toscdesign]

Da ke, aber die passen nicht, weil beim Tap so gewinkelte verbaut sind



[Ahrimaan]

weil beim Tap so gewinkelte verbaut sind

Du irrst, da sind Standard, siehe BOM

6 mm diameter, 3 mm tall cylinders. N52 strength preferred, N35 or higher strength required



[toscdesign]

Die wo du verlinkt hast sind Standard ja, aber bei meinem Tap sind andere verbaut.

Siehe hier:

CNC Voron Tap V1.0 / V2.0

CNC Voron Tap Specifics: 1. Product brief introduction: Ultra-high precision: 0.4μm (0.0004mm) Material: All Al6061 T6 aluminum structure. Enhance wear resistance and high-temperature resistance Size: 45mm*13mm*68mm Ultra Light body: 59.8g 2. Product feature The effective travel of the printer...

chaoticlab.xyz

Die sind Trapezförmig und haben ein Loch für ne Schraube



[Ahrimaan]

Kaufst du billig kaufst du zwei Mal 😂



[toscdesign]

Naja, Chaoticlab ist normalerweise nicht der Billigheimer und dann wird das Teil noch von Bigtreetech produziert.
Da erwartet man eigentlich schon eine gewisse Qualität.

Naja ich schau die Tage mal, ggf. finde ich ne Lösung



[toscdesign]

Joa..... das hab ich bis jetzt noch nicht ganz so ernst genommen 😅
Zählen 30 Messungen schon als zu viel?

Warning! It is not advisable to run the shaper auto-calibration very frequently (e.g. before every print, or every day). In order to determine resonance frequencies, auto-calibration creates intensive vibrations on each of the axes. Generally, 3D printers are not designed to withstand a prolonged exposure to vibrations near the resonance frequencies. Doing so may increase wear of the printer components and reduce their lifespan. There is also an increased risk of some parts unscrewing or becoming loose. Always check that all parts of the printer (including the ones that may normally not move) are securely fixed in place after each auto-tuning.

Also, due to some noise in measurements, it is possible that the tuning results will be slightly different from one calibration run to another one. Still, it is not expected that the noise will affect the print quality too much. However, it is still advised to double-check the suggested parameters, and print some test prints before using them to confirm they are good.

Quelle: https://www.klipper3d.org/Measuring_Resonances.html#measuring-the-resonances


Ich weiß garnicht, warum ich dauernd die Messungen mache. Das Ding druckt super in perfekter Qualität und dabei noch schnell!
Irgendwie mache ich mich einfach zu verrückt!

Das einzige was ich noch mache das metallische Scheppern suchen und beheben und dann ist Sense mit diesen ganzen Tests!
Das Ding ist zum Drucken da und nicht als Versuchskaninchen

Beitrag automatisch zusammengeführt: 30.03.2024

Frequency Tester

Frequency Tester. GitHub Gist: instantly share code, notes, and snippets.

gist.github.com

Funktioniert super, danke


Das Rasseln kommt vom Printhead 🙁
Also morgen das ganze Teil zerlegen und die Ursache suchen.



[Ahrimaan]

Das Ding ist zum Drucken da und nicht als Versuchskaninchen

Genau deswegen liebe ich meinen Prusa, da luppt alles out of the box und ich muss nicht tinkern. Dafür liebe ich aber auch meine Voron/RR , da kann ich basteln



[toscdesign]

Dafür liebe ich aber auch meine Voron/RR , da kann ich basteln

Der Voron ist doch kein Basteldrucker!
Da musste dir mal nen VZbot antun



[Ahrimaan]

Da musste dir mal nen VZbot antun

DAS ist selbst mir zu viel gebastel



[toscdesign]

Ich habe übrigens die Ursache für das Rasseln gefunden
Man ist mir das peinlich


Ich hatte für die Arbeiten am Printhead das Filament enfernt, dadurch hat das eine Förderzahnrad (das im Hebel) des Orbiters keinen Anpressdruck mehr gehabt und konnte schön frei (wie vorgesehen) rumwackeln.
Dies führte zum metallischen Rasseln.

Hab jetzt Filament drin und nun ist Ruhe



[toscdesign]

Lieber schlechte Messergebnisse und einen guten Druck, als gute Messergebnisse und einen schlechten Druck

Seht euch einfach mal das Druckergebnis an, viel zu gut für das schlechte Messergebnis 🤔



Kein Ringing oder sonstige Resonanz Artefakte 👍



[Ahrimaan]

Kein Ringing oder sonstige Resonanz Artefakte

Welche Speed ?
Und Du musst mal was größeres drucken, wo dein Drucker seine Beschleunigung auch ausfahren kann



[toscdesign]

Welche Speed ?

Alles was geht 😆
Müsste ich im Slicer schauen.

Und Du musst mal was größeres drucken, wo dein Drucker seine Beschleunigung auch ausfahren kann

Wie groß?
Die kleinen "the Filter" hatten auch kein Ringing, und die sind ca. 12cm lang.



[toscdesign]

Ich habe jetzt mal einen "großen" Ringing Test gemacht, mit diesem Objekt:

Printables

www.printables.com

Die erste Hälfte des Drucks habe ich mit den Standardwerten vom Orca Slicer gedruckt.
Die zweite Hälfte des Drucks habe ich den Drucker auf 200% (also doppelte Geschwindigkeit) gestellt.




Das hier ist das Ergebnis:





Für mich sieht es sehr gut aus, ich lasse mich aber gerne eines besseren belehren 😉



[Ahrimaan]

200%

Achtung, dadurch wird keine Beschleunigung erhöht.



[toscdesign]

@Ahrimaan
Nicht so schlimm, war ja eh schon bei 5000 (Drucken) und 7000 (Eilgang).
Mit der Y Achse darf ich nicht über 4200 und bei der X Achse nicht über 7700, lt Messungen.

Oder verstehe ich das falsch?
