[User-Review] Buildlog: Voron 2.4r2 350 (Fysetc Kit)

Erleuchte mich bitte

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

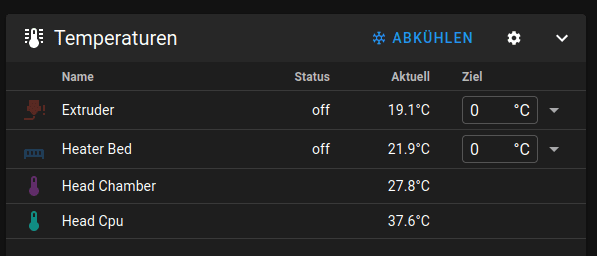

Heute mal die auf dem SHT36V2 verbauten Temperatursensoren eingebunden.
Code:
[temperature_sensor head_cpu]
sensor_type: temperature_mcu
sensor_mcu: head

[temperature_sensor head_chamber]
sensor_type: Generic 3950
sensor_pin: head:PA4
pullup_resistor: 4700



Und jetzt ist die Einbindung des ADXL dran

heaD ???? Chamber/CPU 😡

Edit: verstehe, weils auf dem print head verbauten sth36 die sensoren sind...sind aber heat sensoren xD

Ich hab einfach gespeedreaded. den ersten satz net richtig gelesen.



Edit: hatte noch nix zu essen, Burger stehen grade vor mir.

So bin gerade dabei das erste Funktionsteil zu drucken, damit der ADXL waagerecht montiert ist.
Sonst macht die Resonanzmessung wenig Sinn.

Ich glaube ich sollte bei PETG die Beuteilkühlung reduzieren
A liitle bit of warping :d

Funfact:
Auf meinem anderen Drucker dauert der Druck bei ähnlicher Qualität 34min.
Auf dem Voron 16min 8-)

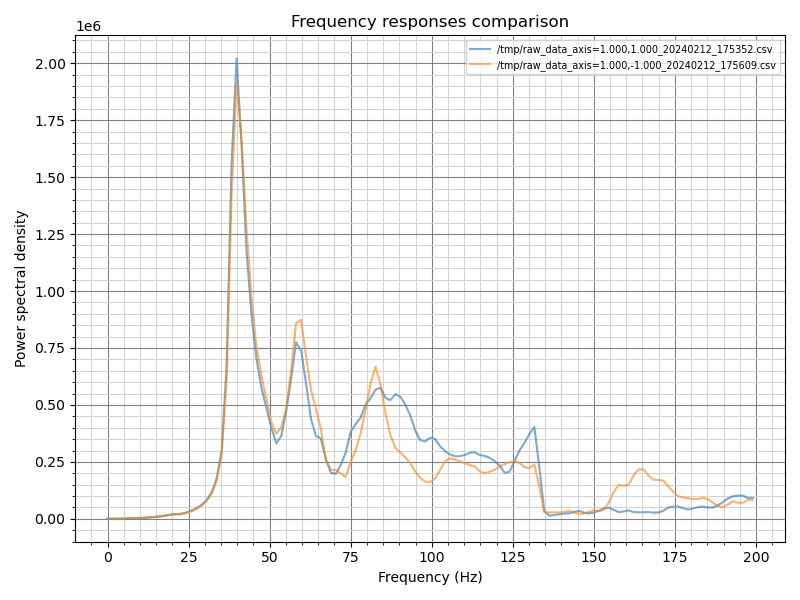

So hab mal einen Resonanztest gemacht.
Der Drucker stand dabei ein einem doppelten IKEA Lack Tisch und zwischen Tischplatte und Drucker liegt ein 1,5cm Schaumstoff.

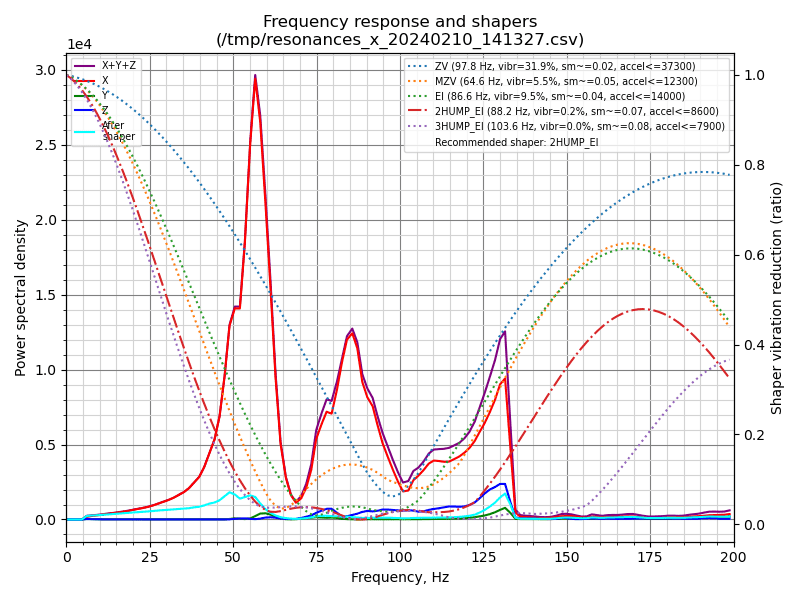

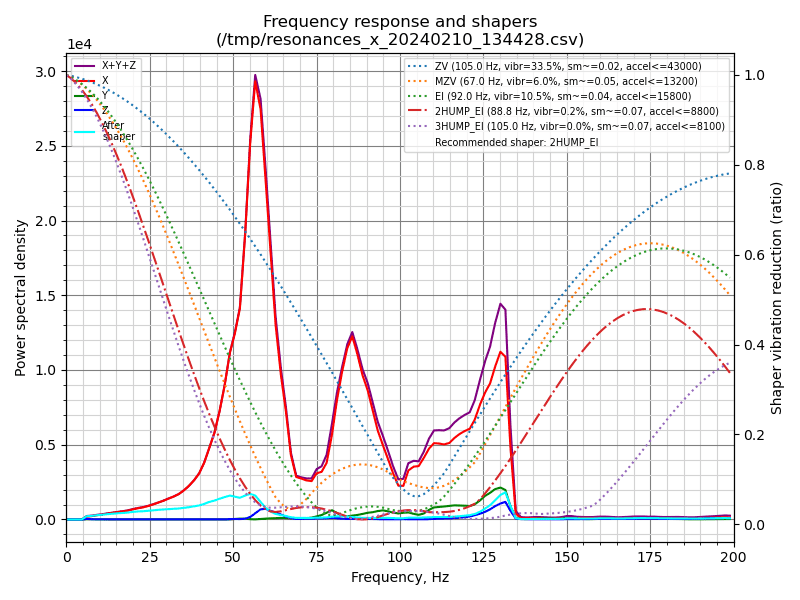

X Achse:

Y Achse:

Auf der Betonplatte sollte es besser werden, bzw. wenn der Tap verbaut ist.


@Ahrimaan
Was sagst du dazu als Voron Profi?

Edit:
Wobei wenn ich das richtig sehe, sind doch Z und Y vertauscht oder?
Dann müsste ich nochmal die Config vom ADXL anpassen und neu messen.

Ja, je nachdem wie du den ADXL ausgerichtet hast, musst du die Achsen in der Config anpassen.

Morpheuz schrieb:
Ja, je nachdem wie du den ADXL ausgerichtet hast, musst du die Achsen in der Config anpassen.
Zum Vergrößern anklicken....
Jupp, das habe im Hinterkopf.

Ich bin halt nach Anleitung vorgegangen und da hieß es, dass die Achsen beim SHT36 V2 nicht extra konfiguriert werden müssen.

Jetzt habe ich mir nochmal das Datenblatt vom ADXL angeschaut.
Und siehe da, Y und Z sind wirklich vertauscht :hmm:

Seite 35


Das sollte Mellow mal in seine Anleitung übernehmen!
Beitrag automatisch zusammengeführt:

Müsste dann folgende Einstellung sein:
axes_map: x,z,y
Beitrag automatisch zusammengeführt:

So hab nochmal ne neue Messung gemacht.
Dabei auch nochmall die Messposition angepasst, dass diese mitiig überm Bett ist.

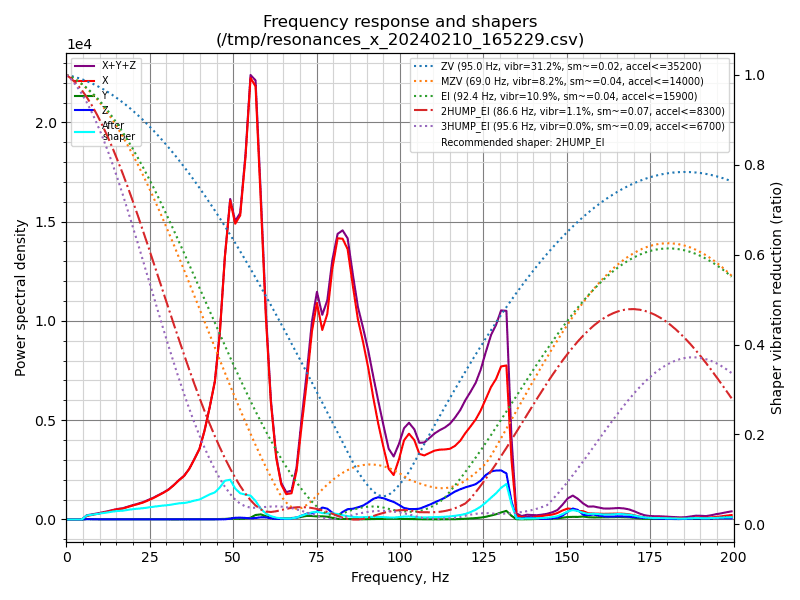

X-Achse:

Y-Achse:

Zuletzt bearbeitet:
toscdesign schrieb:
So hab nochmal ne neue Messung gemacht.
Zum Vergrößern anklicken....
Also bei X rattert irgendwas echt mächtig rum, da musst du auf die Suche gehen.
Beide Belts sind gleich gespannt ?

Y: Sieht ok aus, die Beschleunigung ist etwas mau, da kannst du noch mal schauen warum die Vibration so hoch ist.
Wie gesagt X macht mir Bauchschmerzen, alles mal nachziehen, Kabel ordentlich fest machen

Was ist mit den Schrauben ganz unten hinter den Ducts ? Sind die drin ?

Jupp,
habe alle nochmal nachgeprüft.

Meine Vermutung ist, dass die Vibration garnicht unbedingt vom Druckkopf kommt.
Eher woanders her, z.B. dem losen 5V Netzteil.

Das wackelt in X Richtung.

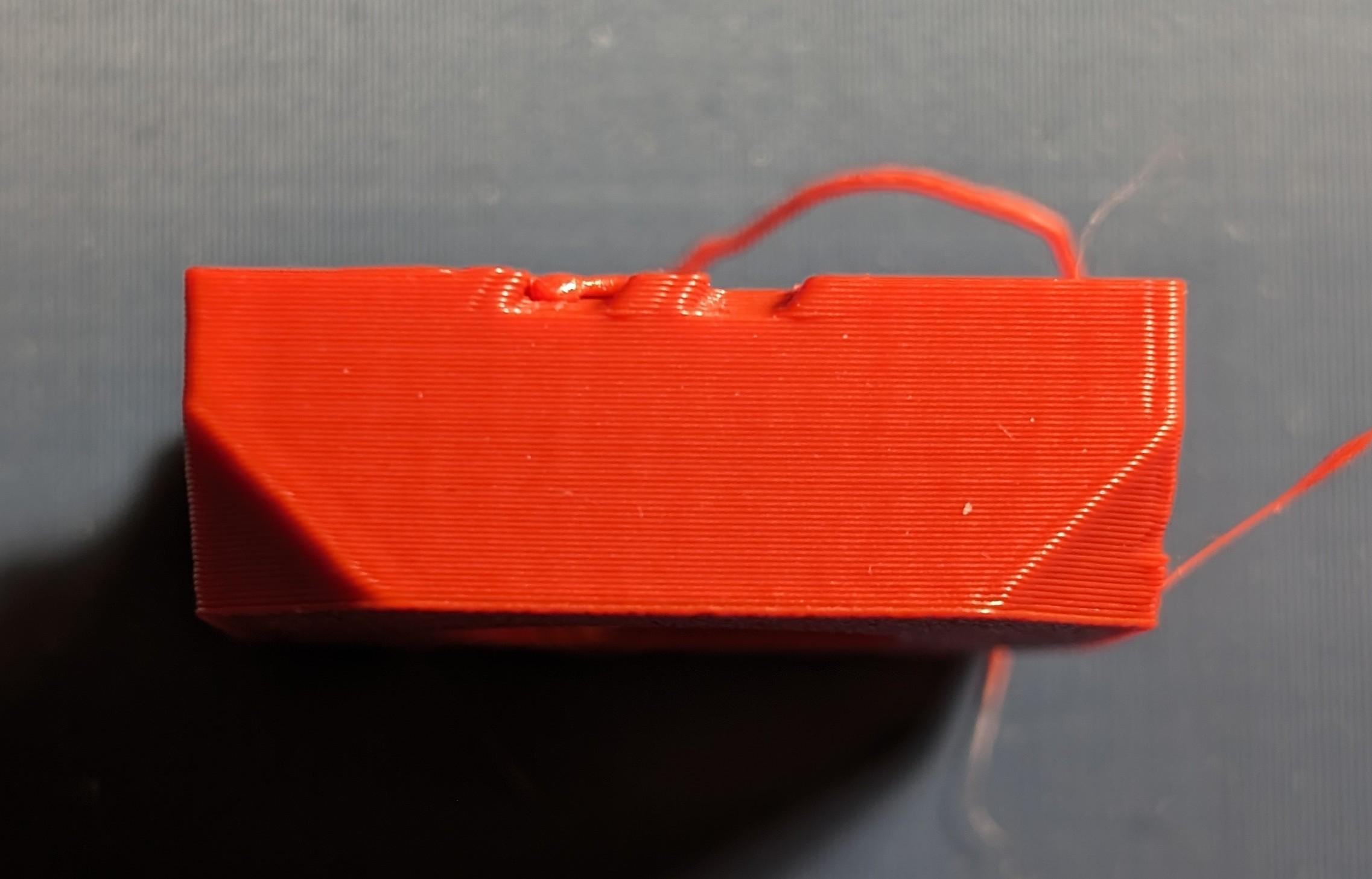

Eigentlich wollte ich den Würfel zuende drucken, aber die Druckplatte mag das Extrudr PETG nicht :LOL:

Egal, das unfertige Teil sieht schon recht gut aus (y)
PXL_20240210_171220748_1.jpg PXL_20240210_171201331.MP_1.jpg

Edit:
Der erste Layer sieht super aus!
Verstehe garnicht, warum das nicht haften will :unsure:

So jetzt nochmal ne Messung auf der Betronplatte + Schaumstoff drunter (Masse-Feder-System):

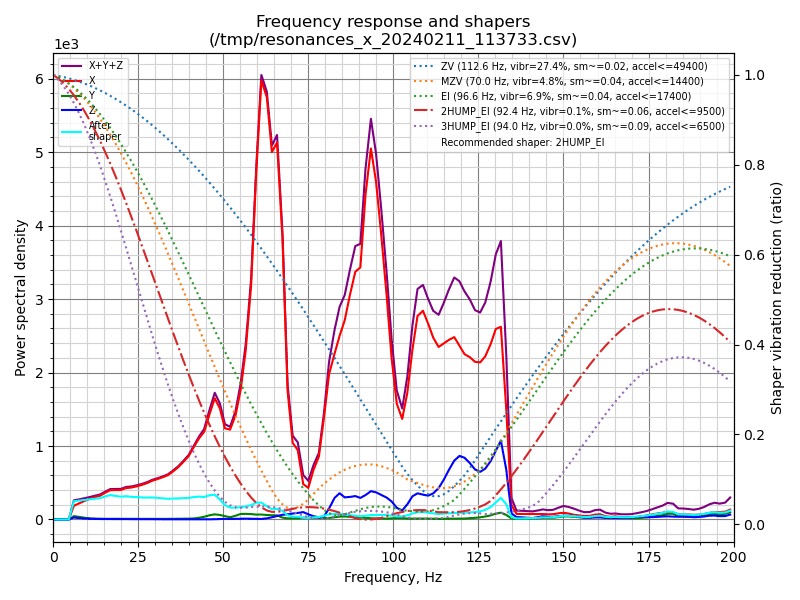

X Achse:

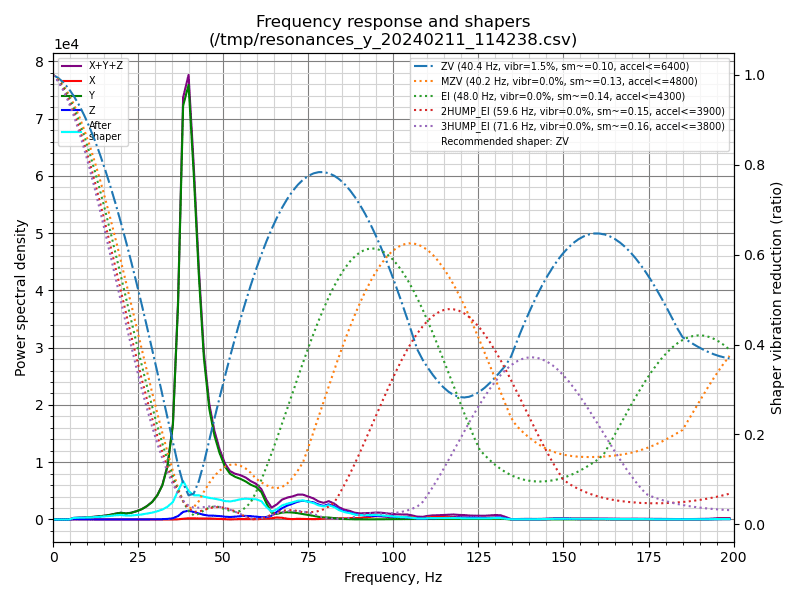

Y Achse:


1. der Drucker ist jetzt beim Vibrationstest ne ganze Ecke leiser
2. irgendwie verstehe ich die Berechnung von der Beschleunigung nicht

Die "Power spectral density" ist höher und damit schlechter?
Gleichzeitig ist die empfohlene Beschleunigung größer?
Wiederspricht sich das nicht?


Zum Thema schlechte Messkurve auf der X Achse:
Jetzt habe ich auf der X-Achse beim Test keinerlei Geräusche, dafür kleppert etwas beim Test auf der Y-Achse, welche die bessere Kurve hat o_O

Irgendwas vibriert zu oft bei dir, es muss einen Peak geben, dann ist es perfekt.
Und nutze niemals HUMP_EI , das ist der "Ich glätte alles so extrem, dass es am Ende scheiße aussieht".
Tipp von mir:
Knall dir mal einen ADXL standalone dran und schau ob die Werte anders sind.

Wenn nicht: Weiter auf die Suche gehen
Belt Tension zB, da hast du mir nicht geantwortet ob beide gleich sind

Ahrimaan schrieb:
Irgendwas vibriert zu oft bei dir, es muss einen Peak geben, dann ist es perfekt.
Und nutze niemals HUMP_EI , das ist der "Ich glätte alles so extrem, dass es am Ende scheiße aussieht".
Tipp von mir:
Knall dir mal einen ADXL standalone dran und schau ob die Werte anders sind.

Wenn nicht: Weiter auf die Suche gehen
Zum Vergrößern anklicken....
Ja da muss ich nochmal auf die Suche gehen :unsure:


Ahrimaan schrieb:
Belt Tension zB, da hast du mir nicht geantwortet ob beide gleich sind
Zum Vergrößern anklicken....
Sorry, hatte ich überlesen.
Hier hatte ich schonmal die Werte gepostet:
www.hardwareluxx.de

[User-Review] - Buildlog: Fysetc Voron 2.4r2 350 Kit

Pullup mit ^ hast du schon probiert ? jepp, Pull-Up und schalten auf GND und Pull-Down mit schalten auf 5V, beides funktioniert nicht :unsure: Habe die Vermutung das PB0 und PB1 nur aus Output genutzt werden können. Hier ist jetzt meine Lösung: Ich habe einfach die Platine vom XY Endstop...
www.hardwareluxx.de www.hardwareluxx.de

Schau ich mir dann mal an, ich warte jetzt aber erstmal auf den Tap.
Die Klicky Probe ist eine abolute Katastrophe!

Bei jedem Druck weicht die Messung immer mehr ab.
Eben wollte sie fast 0,5mm über dem Druckbett drucken :wall:

Wenn der Tap verbaut ist, mache ich nochmal ne Reihe Messungen.

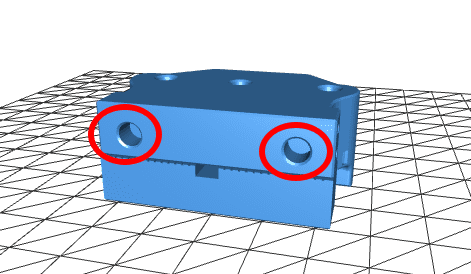

Habe noch zwei fehlende Schrauben festgestellt, durch die sich der Orbiter etwas bewegen konnte:

Screenshot_20240212_174811.png Screenshot_20240212_174913.png

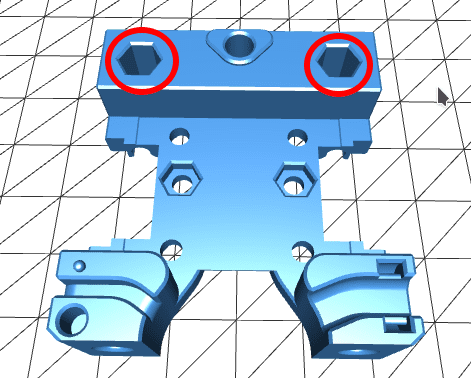

Dadurch das die Löcher im Carrier 6 Eckig sind (wohl für Muttern) und im Orbiter Halter Einpressmuttern drin sind,
fällt es nicht direkt auf. Hab da nun M3x6 Zylinderschrauben reingedreht und der Orbiter kann sich nicht mehr bewegen.

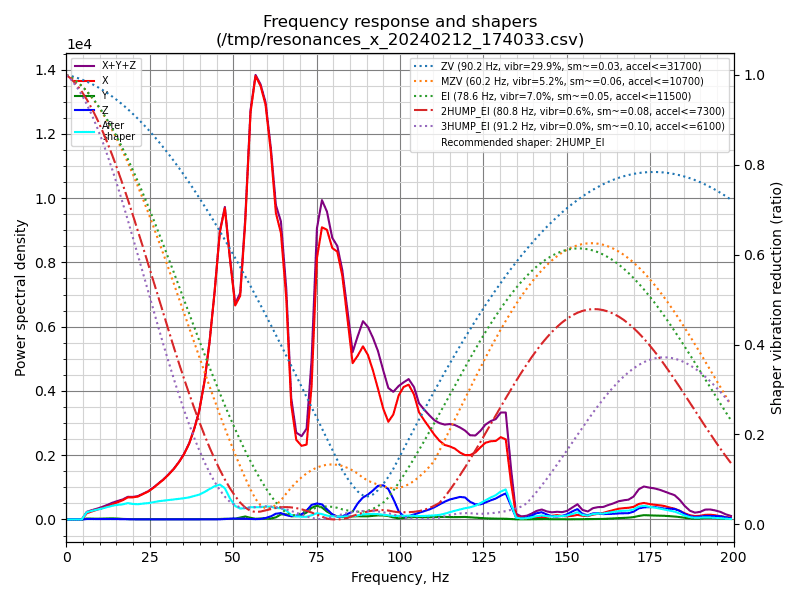

Die Resonanzmessung ist zwar immer noch nicht perfekt, aber die Spitze bei ca. 130Hz ist fast komplett weg:

Ich habe alles durchgeprüft, sitzt alles fest.

Edit:

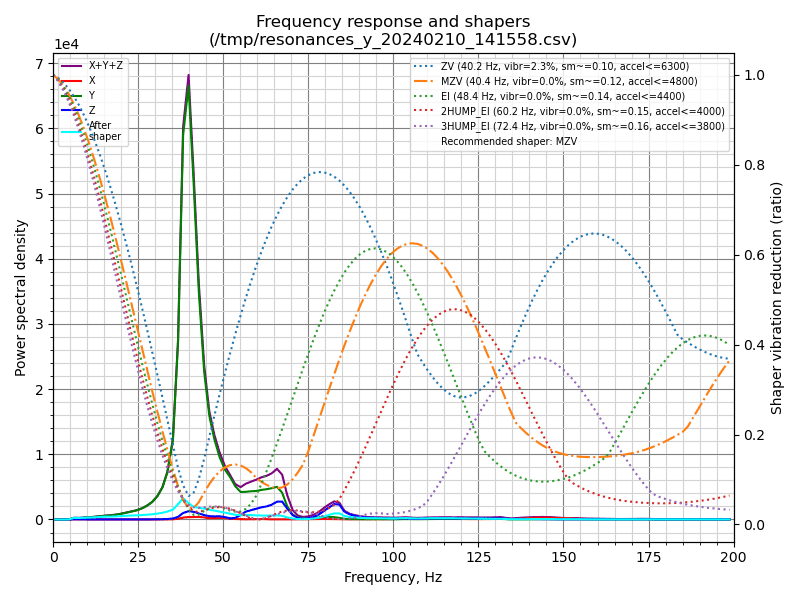

Hier die Messung mit Custom Axes:
Beitrag automatisch zusammengeführt:

Yes, Fehler gefunden!
Es war die Bettverschraubung!

Und zwar habe ich das Bett wie in der Voron Anleitung nur an einer Schraube festgezogen und die anderen 3 lose gelassen.

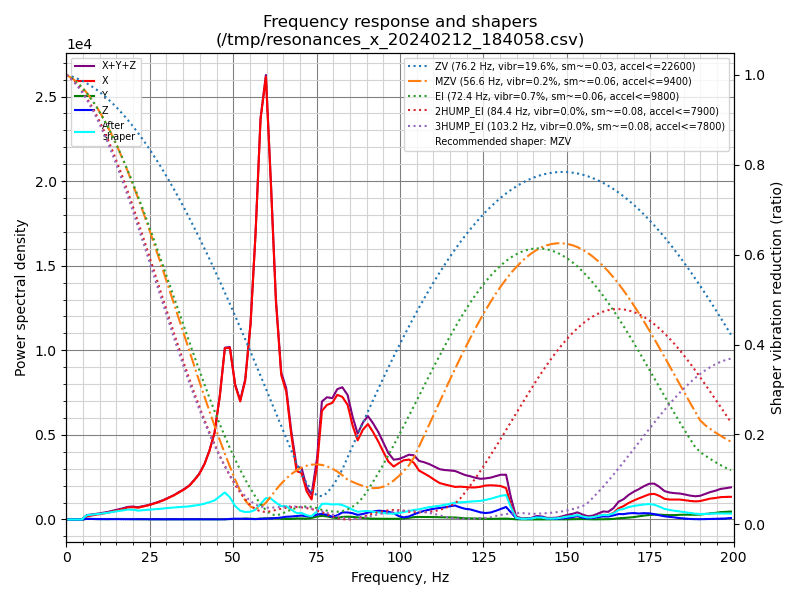

Nachdem ich die anderen 3 Schrauben auch noch angezogen habe (nur leicht), sind die Peaks bei ca. 80Hz und bei 130Hz viel geringer.

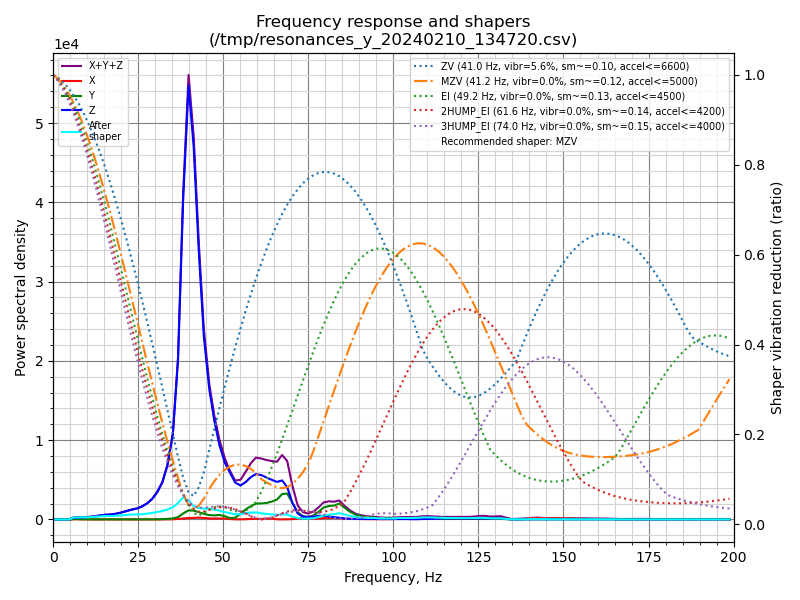

Und der Shaper empfiehlt mir endlich kein "HUMP_EI" mehr sondern "MZV" bei der X-Achse:

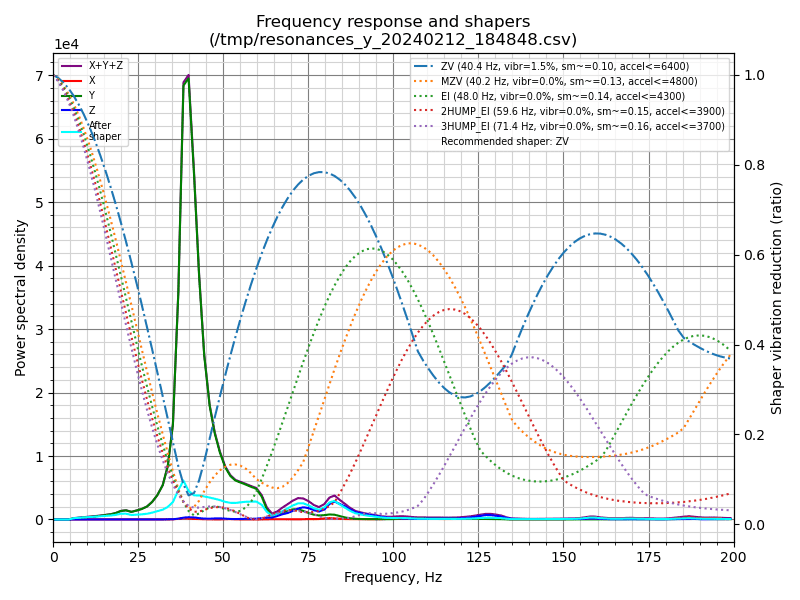

Der peak bei der Y-Achse ist auch etwas runter gegangen:

Zuletzt bearbeitet:
@Ahrimaan
Wie hast du das eigentlich bei deinen Voron gehandhabt?
Hast du alle Bettschrauben angezogen oder wie in der Voron Anleitung nur eine?

toscdesign schrieb:
wie in der Voron Anleitung nur eine?
Zum Vergrößern anklicken....
Nur eine fest , die anderen leicht lockerer


Tipp, was später garantiert hilf :
heatsoak !
wenn der Drucker fertig ist mit Paneelen etc.
Rails und die Flying gantry plus die extrusionen von y leicht lösen
Drucker Bett aufdrehen , nevermore anmachen und ca 5 std aufbeizen .
dann fest ziehen

Ahrimaan schrieb:
heatsoak !
wenn der Drucker fertig ist mit Paneelen etc.
Rails und die Flying gantry plus die extrusionen von y leicht lösen
Drucker Bett aufdrehen , nevermore anmachen und ca 5 std aufbeizen .
dann fest ziehen
Zum Vergrößern anklicken....
Werde ich auf jeden Fall machen, danke für den Tipp 👍

So der Tap ist auch schon durch den Zoll und in der EU, mal sehen wann der kommt.
Die Noctua Lüfter von Amazon sind auch noch nicht da.

Mal sehen, wenn ich Glück habe kommt alles noch vor dem Wochenende.

@Ahrimaan
Nochmals zu den Vibrationen, das sieht doch jetzt um einiges besser aus, oder?
Klar geht da noch mehr, aber für den Anfang brauchbar oder? 😅
