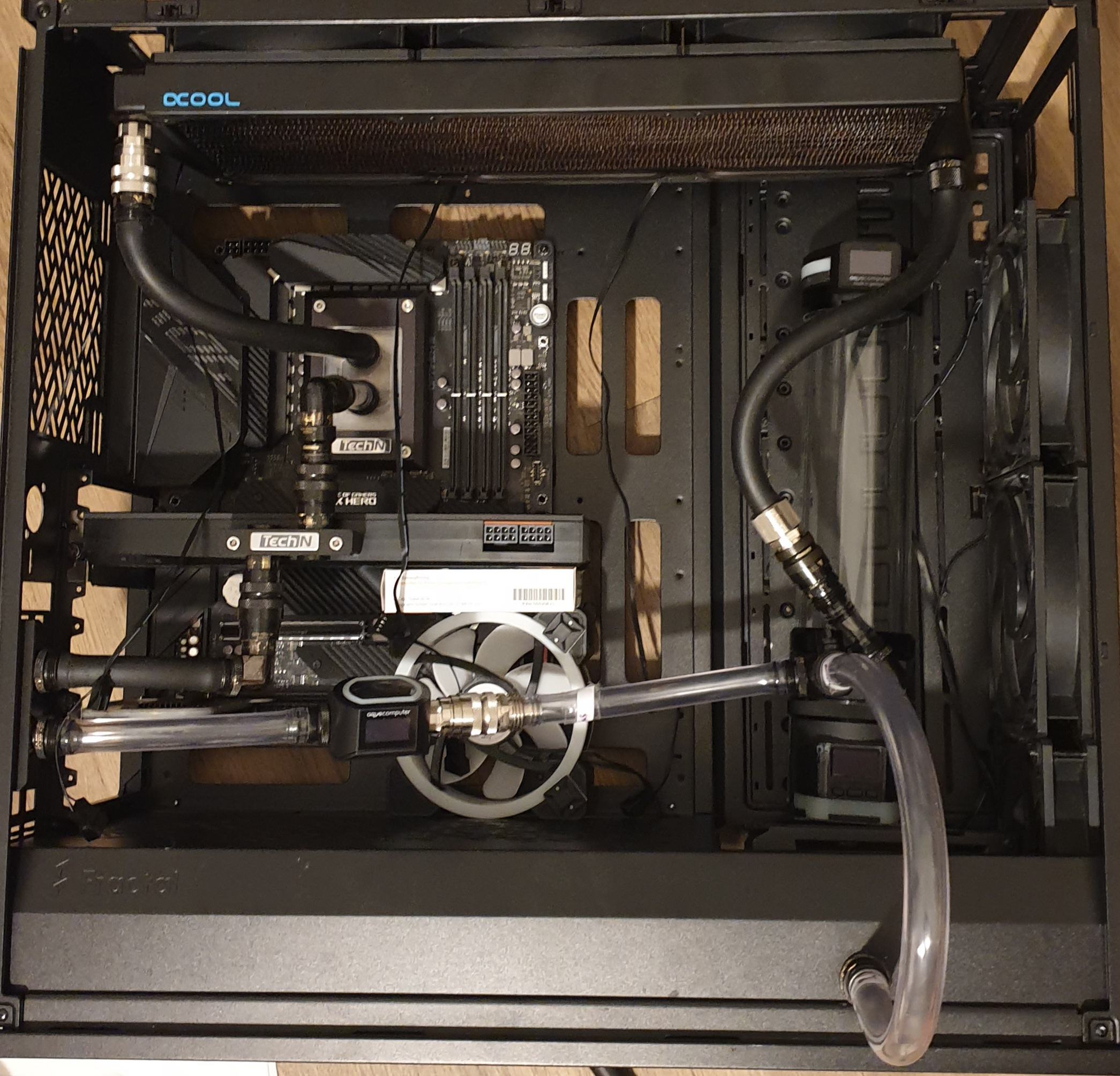

Habe jetzt mal stupide angefangen alles ohne rotierende Winkel und nur 3 Winkeln +1 Cube zusammenzustecken.

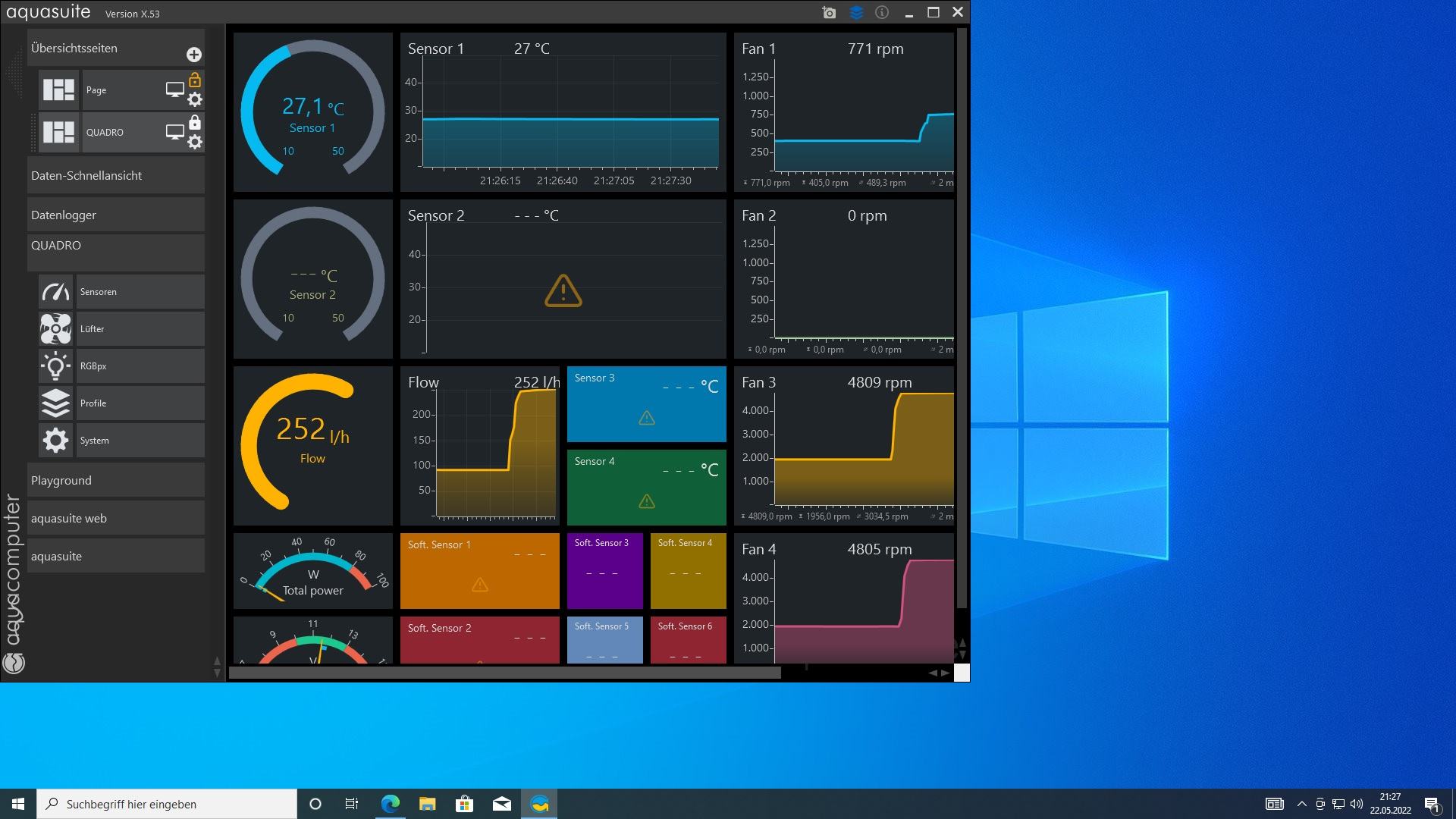

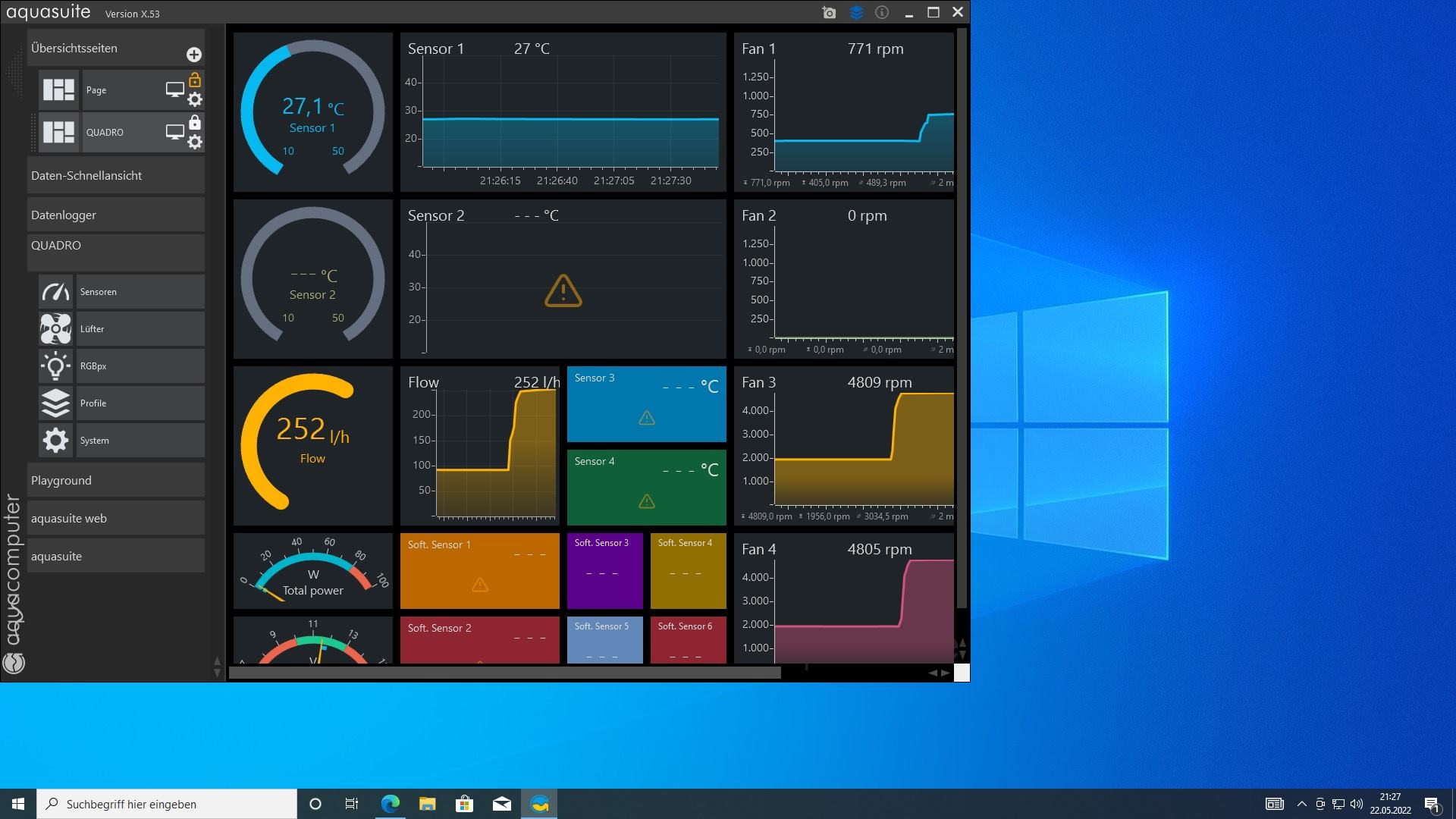

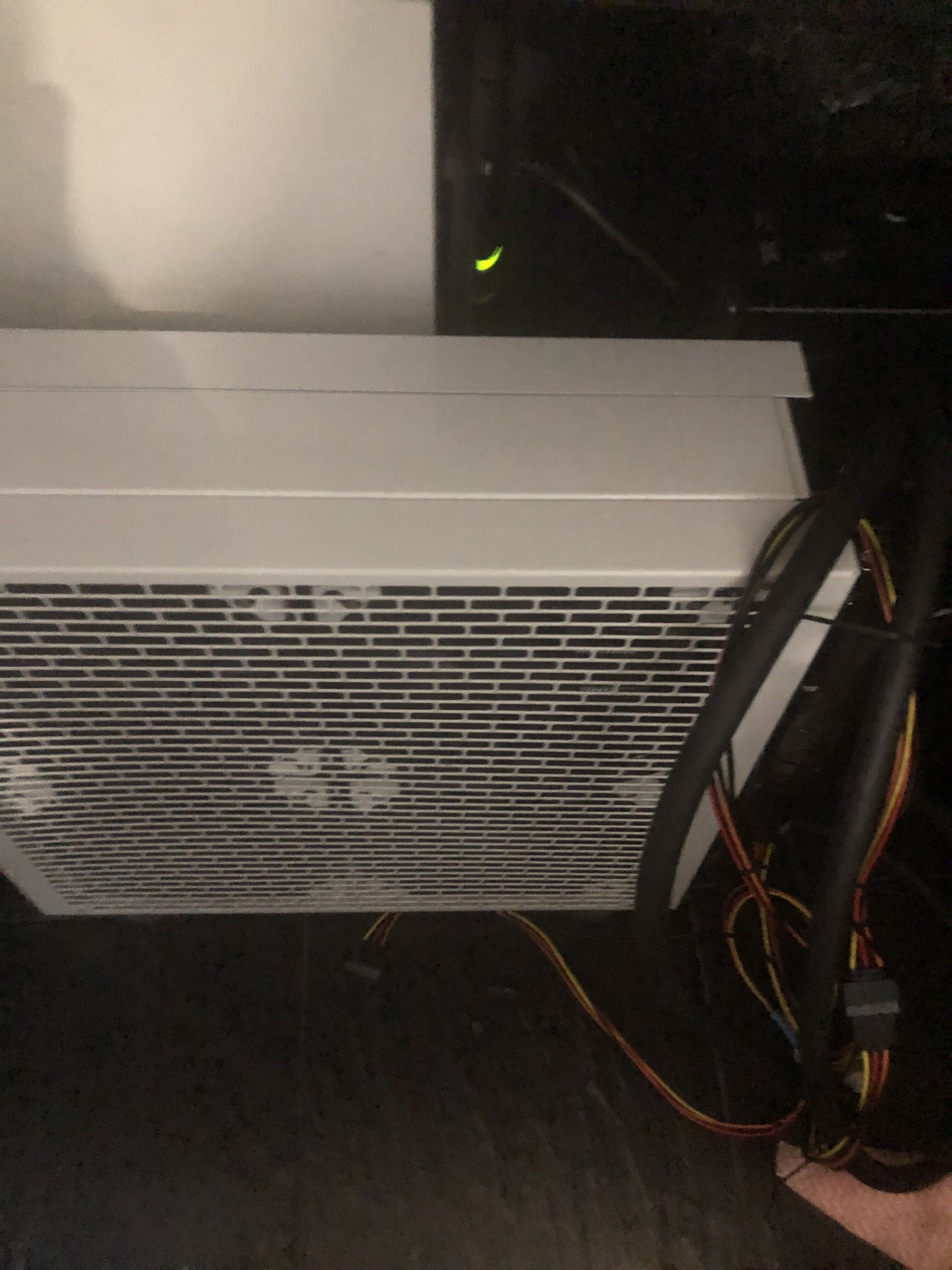

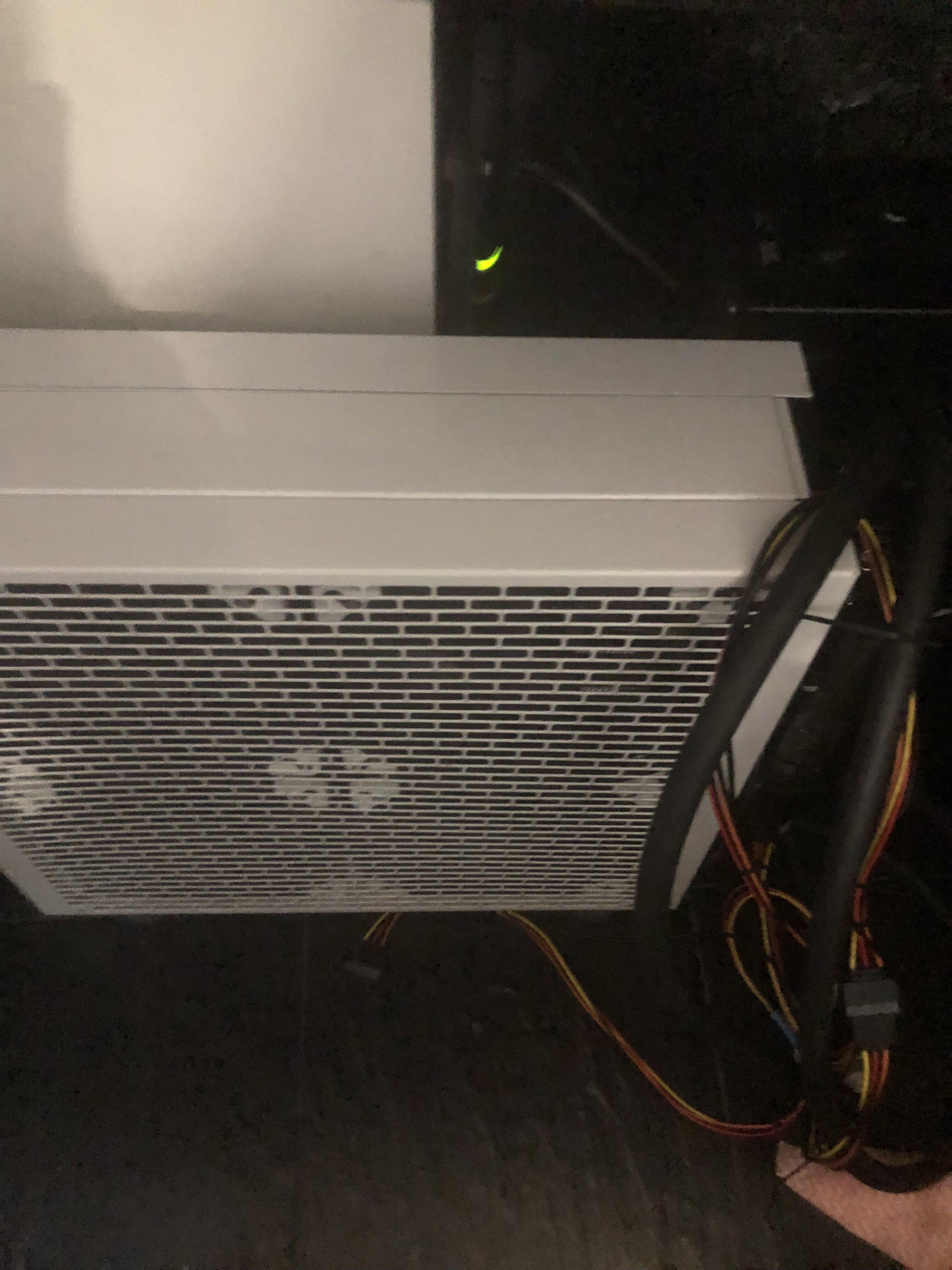

Alles mit QD3 für einen groben Test wie der Durchfluss zusammen mit dem MoRa3 so ausfallen würde.

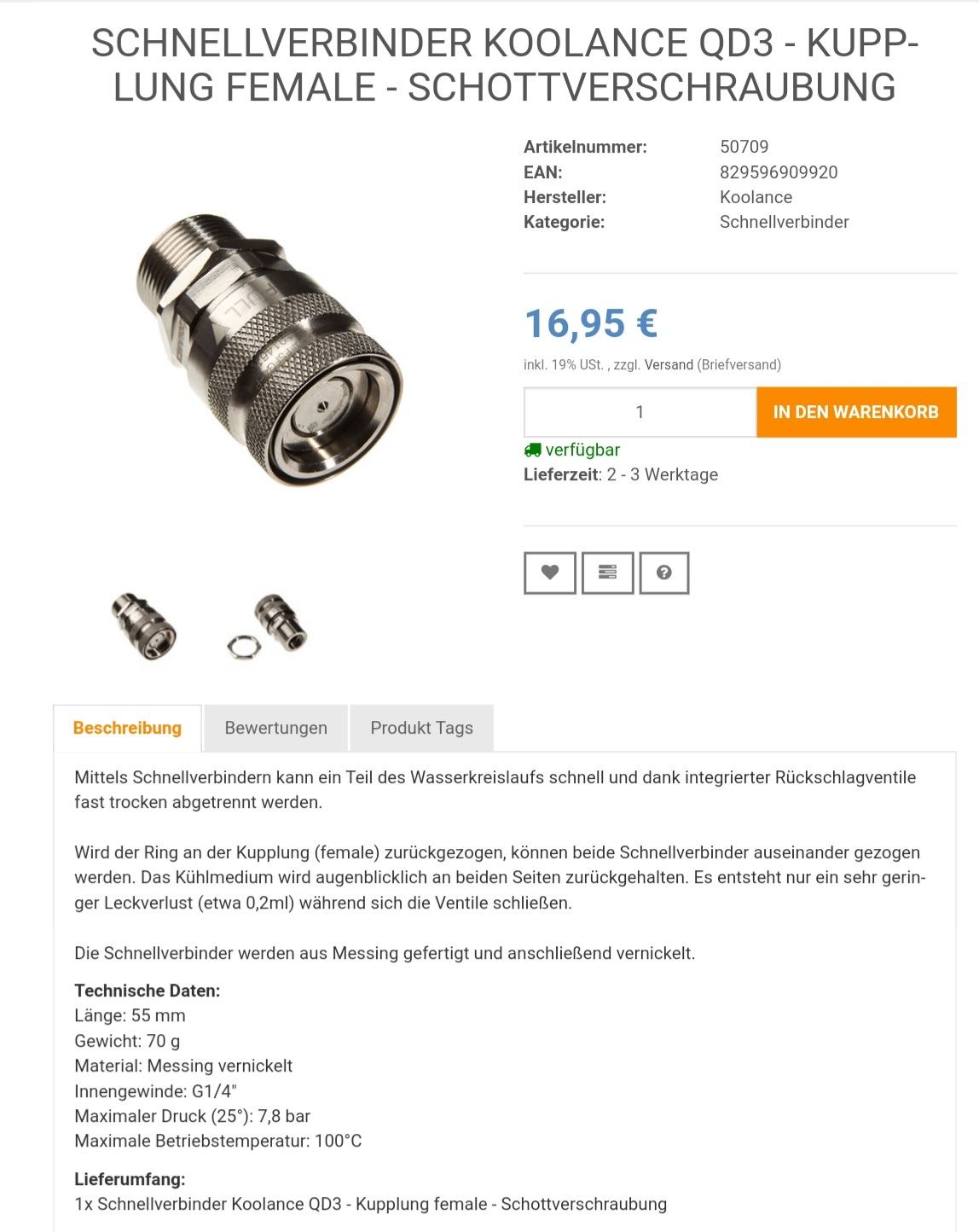

Da einige QD3 (weiblich) die Gefahr des hakens und pütscherns stellen, würde ich nur QD3 mit Innengewinde+ Schottverschraubungen (Bild 4) nehmen, da diese optimal überall anschließbar sind (doppelnippel, Fitting).
Dann jeweils die QD3 auf der Hälfte des Schlauches einsetzen, so kann ich immer alles von wichtigen Bauteilen wegfallen und ne kleine Schüssel darunter, Problem gelöst.

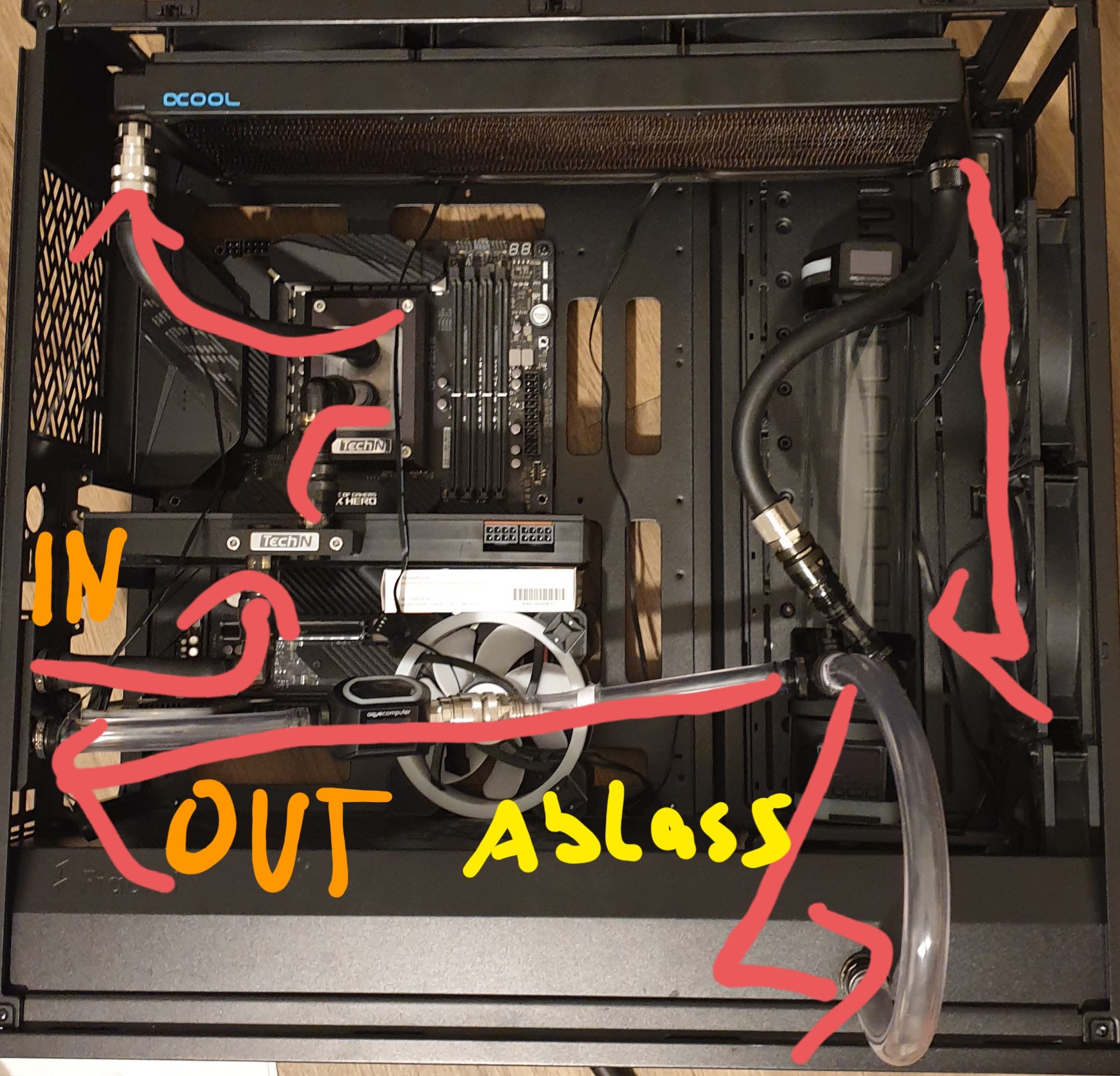

Der Schlauch dient nur der Anschauung, ebenso der unten bei der Pumpe befindliche Schlauch, der wäre theoretisch wenn verbaut von der anderen Seite zur Durchführung gehen und je nach besserem Nutzen von Pump OUT nach IN gesetzt.
Morgen mal testen und messen.
Der HFN müsste auch woanders hin bzw. brauche ich Schlauchhalter wie kürzlich mal wer gepostet hat (sowas ist echt klasse siehe
Bild 3).
