So, bin jetzt zuhause und hab mir das nochmal angeschaut. Die Beiträge auf MyDealz sowie auch die Pinbelegung des ATX-Steckers auf
Wikipedia angeschaut.
Also ich will jetzt nochmal nachfragen ob ich das nun richtig verstanden habe...
Also nach dem
Belegungsbild auf MyDealz hat der 8-polige NT-Stecker dreimal 12 V (gelb), dreimal Masse (schwarz) und einmal Power_OK (grau). Auf dem Bild von
Dell T20 @ Homeservershow (en) ist allerdings Lila und Grün mit belegt.
So... nun zu meiner kleinen Zusammenfassung für den Stecker:
Der dritte gelbe 12 V Anschluss ist der Workaround für den lila 5 V VSB-Anschluss des ATX-NT und der leere Pin ist deswegen auch nicht mit dem grünen Power_On belegt.
Also, wenn ich jetzt statt dem einen gelben meinen lila 5 V VSB-Anschluss mit dem DC-DC-Wandler auf 12 V VSB bringe und den leeren Pin mit dem grünen Power_On belege, dann sollte der Stecker doch richtig sein oder?

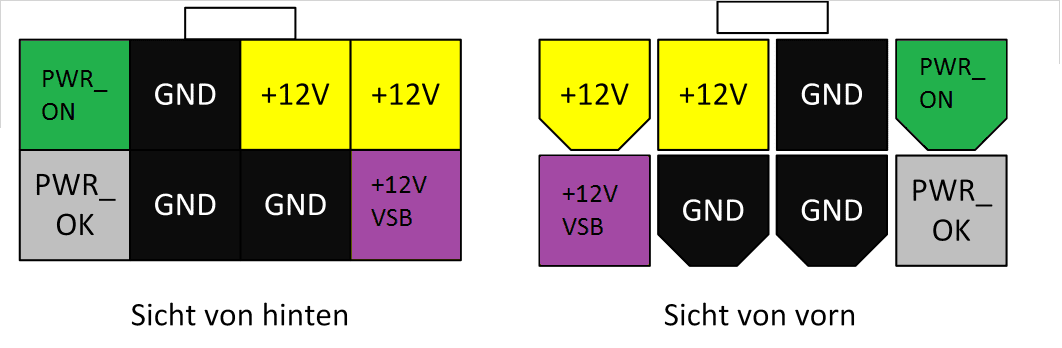

Hier mal ein abgeändertes Bild:
Anhang anzeigen 292826
Ist das richtig oder bin ich da ganz falsch? Allerdings kann ich doch am DC-DC-Wandler bei 5 V Input kein 12 V Output erwarten oder? (Also bei einem 3-poligen). Vielleicht hat ja jemand mal einen Link zu einem passenden
Will wirklich nicht nerven, nur will ich es auch verstehen.
Danke aufjedenfall!
Edit:
Ok, hab nun doch etwas gefunden:

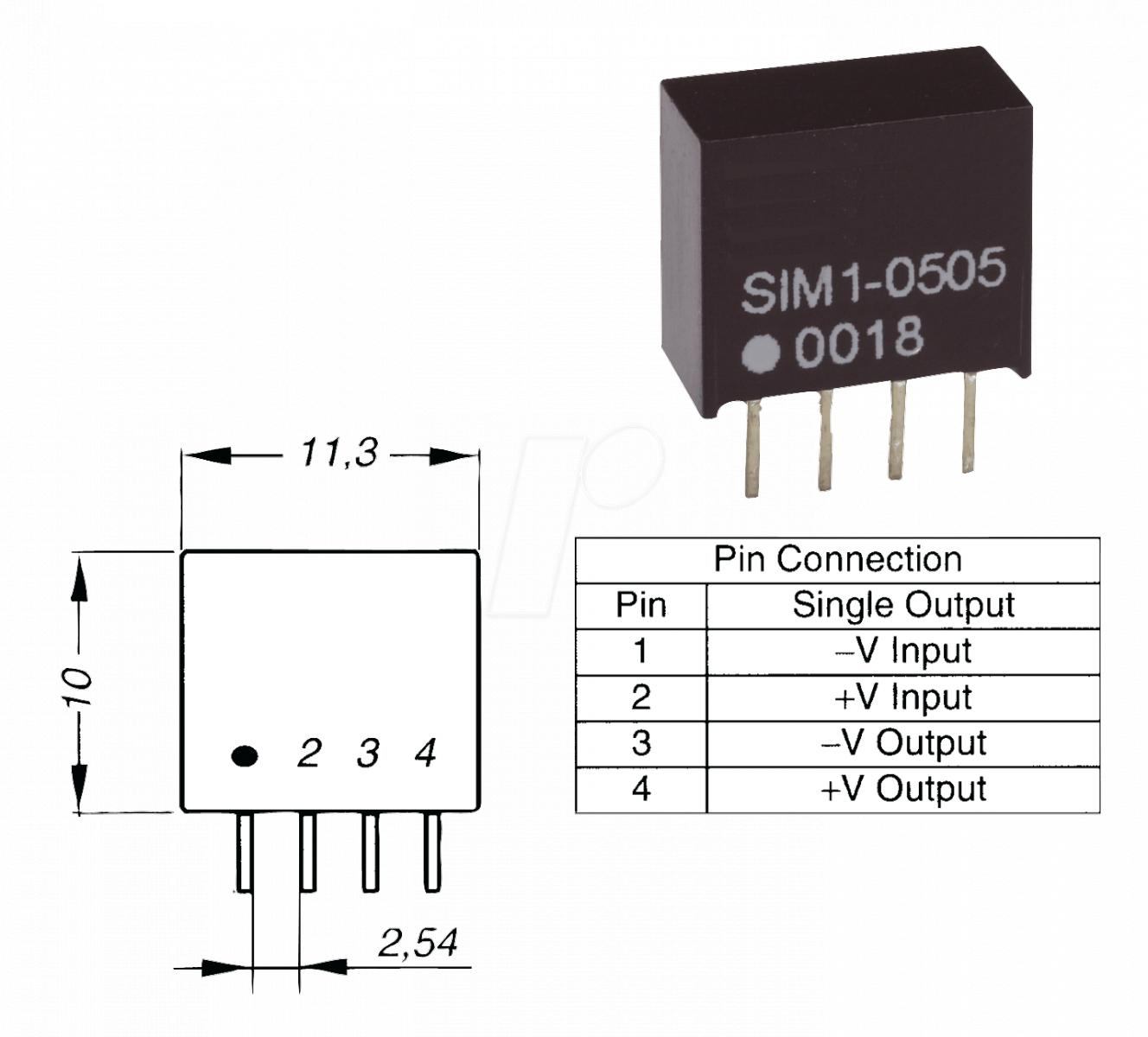

DC/DC-Wandler, SIL 4, 1 W, in 5 V/out 12 V
Anhang anzeigen 292828
Also in meinem Kopf sieht die Belegung der Pins nun so aus:
1: Masse (schwarzes Kabel) vom 24-Pin ATX-Stecker
2. 5 V VSB (lila Kabel) vom 24-Pin ATX-Stecker
3. isolieren bzw. nichts
4. auf den 8-Pin Stecker mit dem lila Pinplatz (siehe oben) legen
