[User-Review] Der 3780mm Triple Radi Turm
- Ersteller BudSpencer
- Erstellt am
Sinusspass
Enthusiast
Alle 3?
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Ja - alle 3. Und die sind auch optisch in Ordnung.
Gebe auch ggf. das ganze, einwandfrei funktionierende Konstrukt aus Lüfter und Radis weg (ohne Pumpen, AGB und Octo).
Ich muss was Neues basteln. Mir schwebt irgendwas in der Garage mit nem 19/13 EPDM Schlauch in mein Arbeitszimmer vor^^
@Sinusspass : Eine DDC würde den Mischbetrieb mit der PMP-600 nicht überleben oder?
Und der Druck von zwei PMP-600 wäre zuviel für eine handelsübliche WaKü. Ich schätzte das wären Minimum 600 l/h.
Gebe auch ggf. das ganze, einwandfrei funktionierende Konstrukt aus Lüfter und Radis weg (ohne Pumpen, AGB und Octo).
Ich muss was Neues basteln. Mir schwebt irgendwas in der Garage mit nem 19/13 EPDM Schlauch in mein Arbeitszimmer vor^^
Beitrag automatisch zusammengeführt:
@Sinusspass : Eine DDC würde den Mischbetrieb mit der PMP-600 nicht überleben oder?
Und der Druck von zwei PMP-600 wäre zuviel für eine handelsübliche WaKü. Ich schätzte das wären Minimum 600 l/h.
Sinusspass
Enthusiast
Doch, klar. Davon gehe ich aus.
Da das dann auch nur 2,2 Bar maximal wären und du das mit 4 DDCs serielle auch schon schaffst... Gut, die Druckstabilität der 600er ist laut Kennlinie besser, könnte also mehr werden. Nur muss ich dich bei den Durchflusserwartungen enttäuschen. Der Widerstand bei hohem Durchfluss ist irre. Da kommt man nicht einfach so gegen an. Wenn deine 4 DDCs 400l/h liefern - was sehr viel ist - bräuchtest du für 600l/h mehr als die doppelte Leistung und hast da auch das Problem, dass der Pumpendruck aufgrund des hohen Durchflusses nicht mehr so hoch ausfällt.
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439

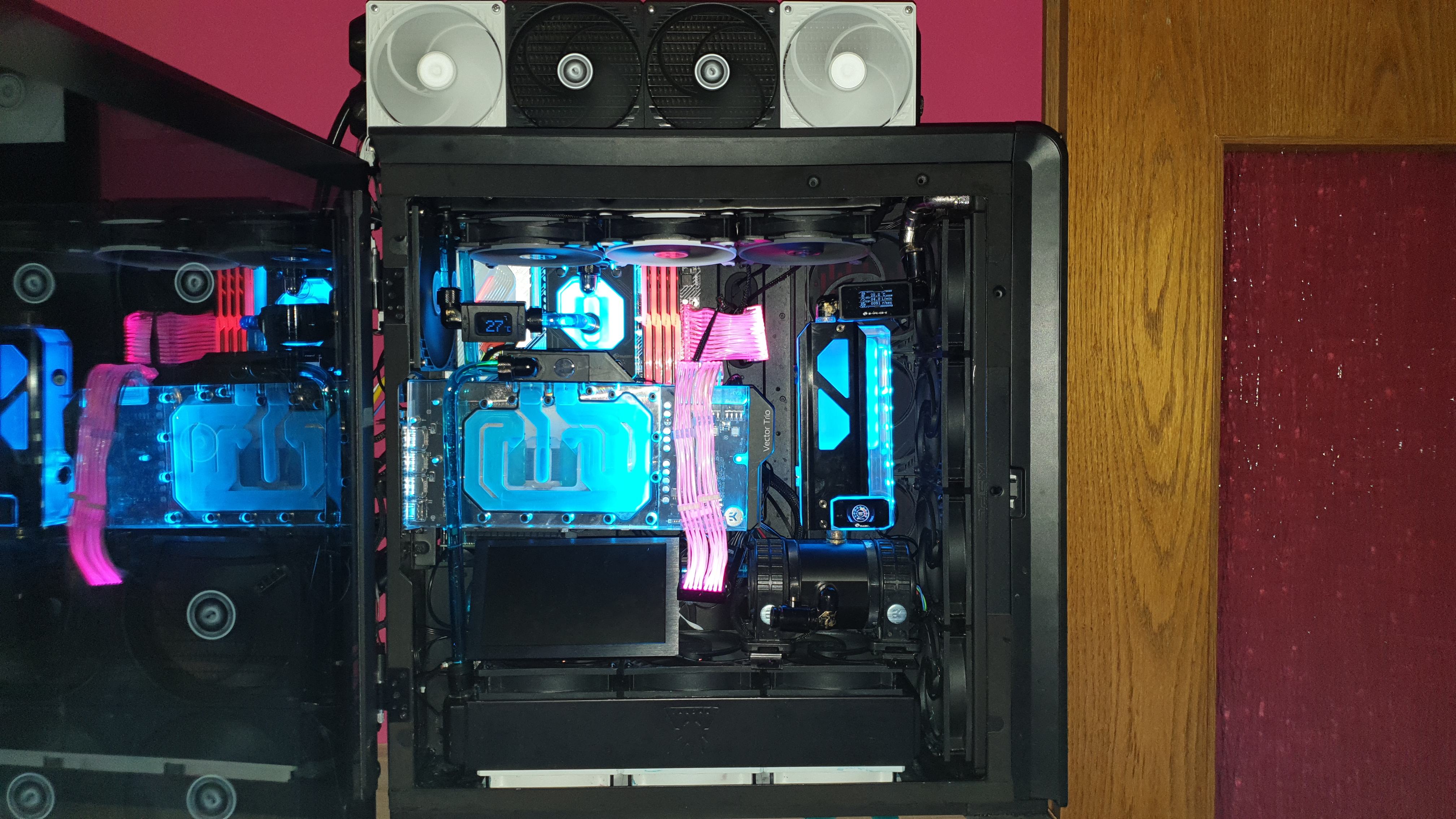

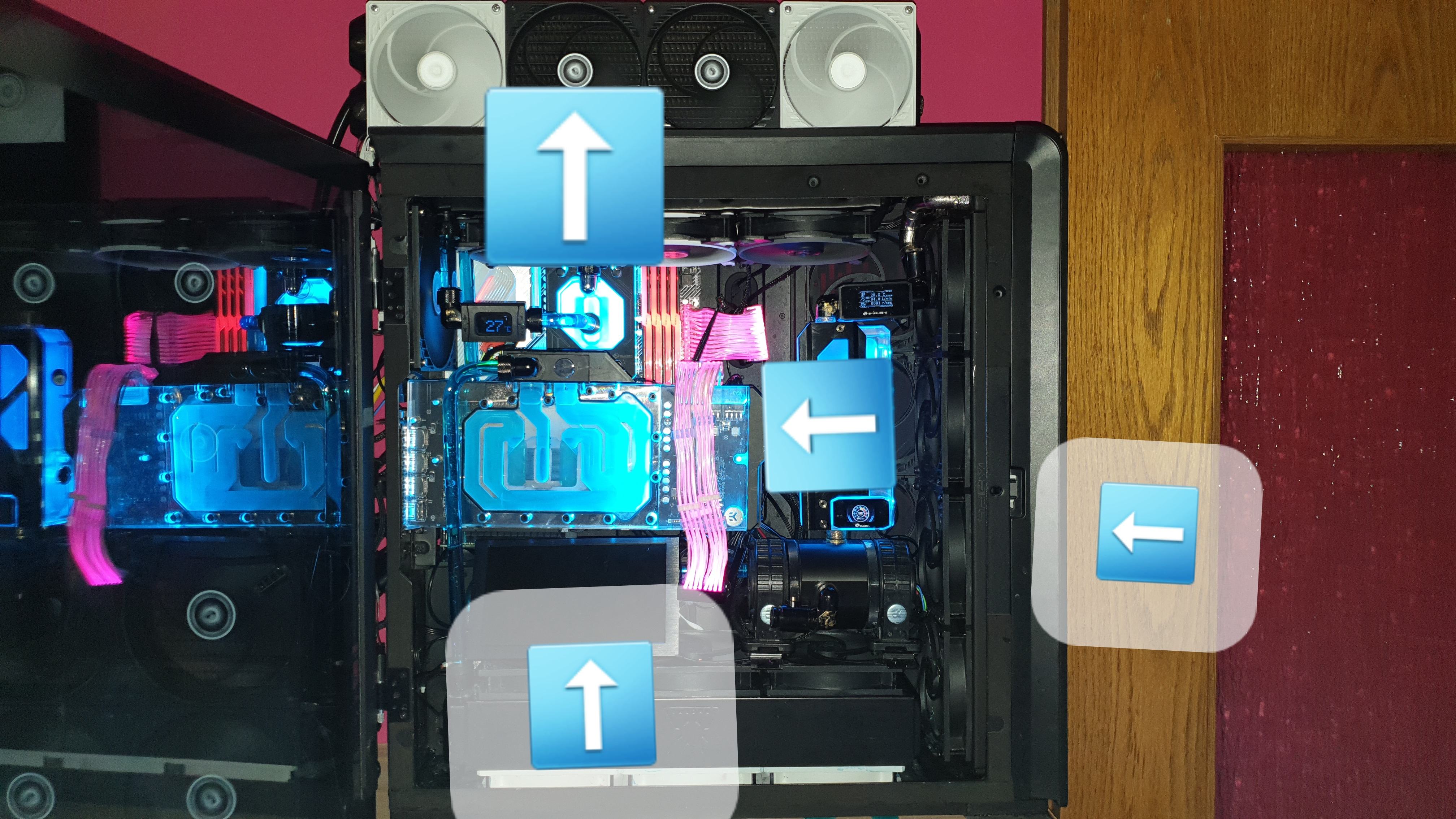

Mal eine Frage ob es mit den lüfer so passt ..
Unten push pull ins Gehäuse
Front push pull ins Gehäuse
Neben dem motherboard push ohne ohne radiator und oben raus auch in push
Hinten auch raus.
Das Gehäuse ist ein
Phanteks 719
Unten push pull ins Gehäuse
Front push pull ins Gehäuse
Neben dem motherboard push ohne ohne radiator und oben raus auch in push
Hinten auch raus.
Das Gehäuse ist ein
Phanteks 719
Anhänge
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Ja, so würde ich es auch machen.
Ist das ne Dual-D5?
Ist das ne Dual-D5?
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439

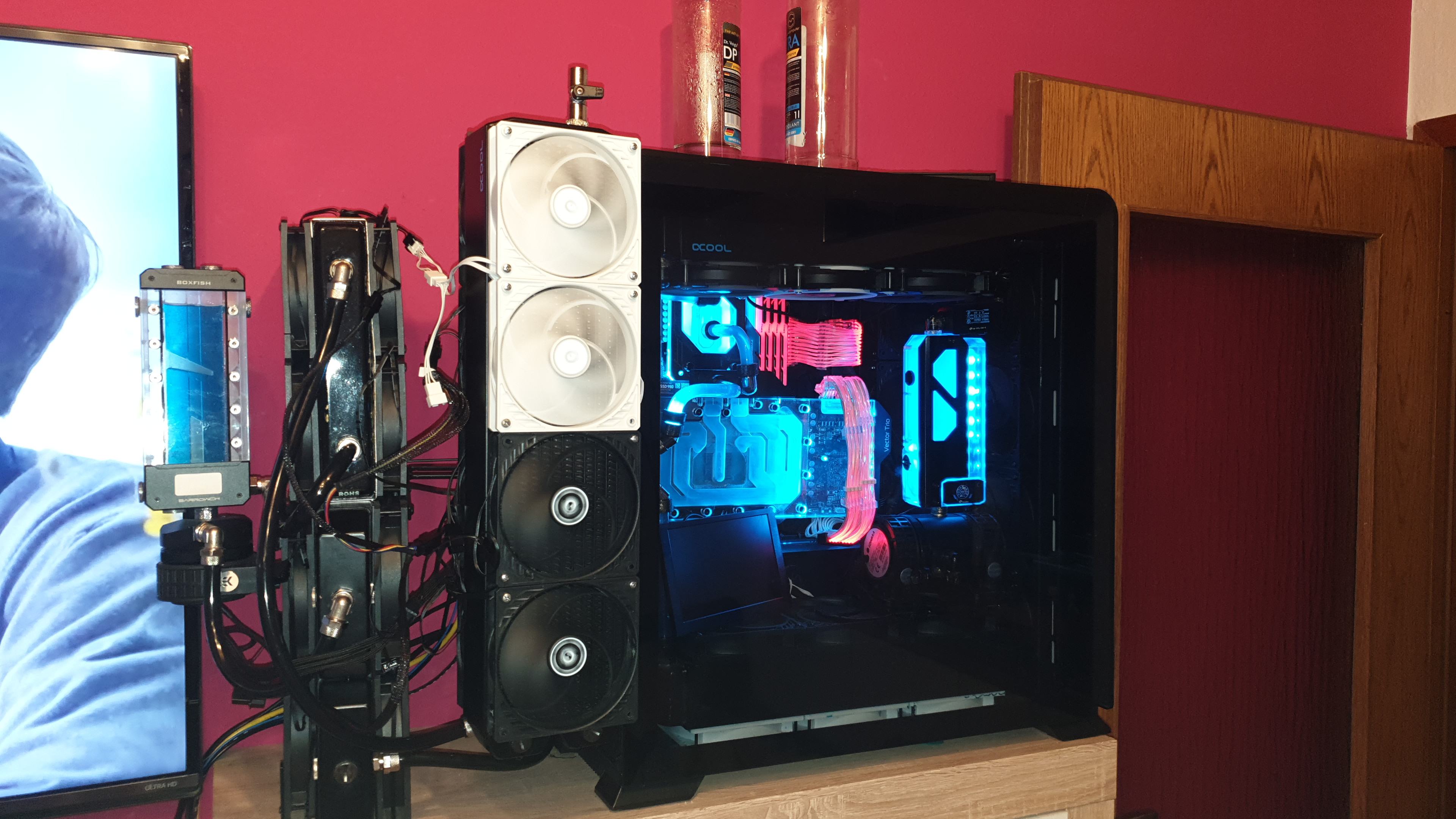

Insgesamt hab ich drei verbaut.
Im Gehäuse duale d5
Extern noch mal einer mit einem heatkiller
Anhänge
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Da hättest Dir aber wirklich einen Supernova oder Mo-Ra besorgen können...
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439
Werd die zwei externen 480
Leider nicht los.
Glaunst ein mora wäre besser als die zwei?
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Ja klar!
Rechne doch mal die Fläche
2x12x48 = 1152 cm2
1x42x42 = 1764 cm2
Das sind über 53% mehr Oberfläche.
Relevant sind noch Dicke des Radis und FPI.
Aber Oberfläche ist King!
Rechne doch mal die Fläche
2x12x48 = 1152 cm2
1x42x42 = 1764 cm2
Das sind über 53% mehr Oberfläche.
Relevant sind noch Dicke des Radis und FPI.
Aber Oberfläche ist King!
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439
Komm gerade nicht drauf wie du es berechnest..
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Zwei 420mm Radia haben eine Oberfläche von 2 x 120 x 420
Supernova / MoRa 3 420 hat eine Oberfläche von 420 x 420
Oberfläche= Länge x Breite
Volumen = Länge x Breite x Tiefe
Supernova / MoRa 3 420 hat eine Oberfläche von 420 x 420
Oberfläche= Länge x Breite
Volumen = Länge x Breite x Tiefe
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439

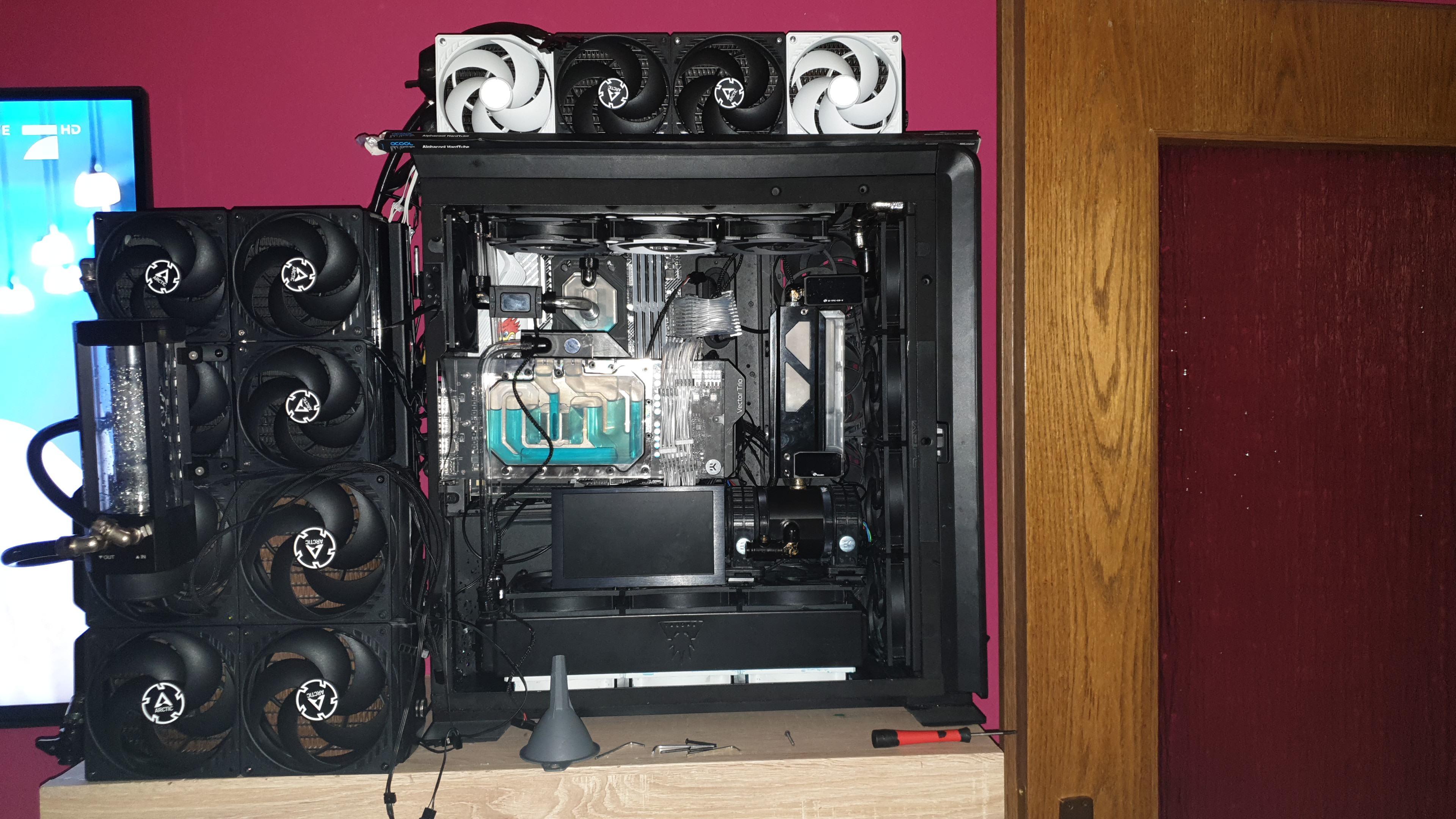

Der obere externe 8 × 120
Und der untere 4 × 120 und 4 × 140
Und auf dem Gehäuse noch einen ut60 mit pust pull
Zuletzt bearbeitet:
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
What?
Du nwinst Du hast oben acht 120mm Lüfter an nem 420 Radi?
Du nwinst Du hast oben acht 120mm Lüfter an nem 420 Radi?
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439
Oben 8×120 pust pull
Unten 140 ×4 und 120 ×4
pust pull
Und auf dem Gehäuse noch einen ut60 mit pust pull
Anhänge
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Also 12x42 + 28x28 + 24x24
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Es geht um die Oberfläche der Radis nicht (!) um die Lüfter.
Push/Pull bringt Dir ca. 15% mehr Leistung bei gleicher Drehzahl im Vergleich zu Single-Side Bestückung. Lohnt sich also (bei teuren Lüftern) eher weniger.
Ebenso bringt bspw. ein XT45 (12 FPI) nur ca. 10% mehr Leistung als ein ST30 (16 FPI)
Push/Pull bringt Dir ca. 15% mehr Leistung bei gleicher Drehzahl im Vergleich zu Single-Side Bestückung. Lohnt sich also (bei teuren Lüftern) eher weniger.
Ebenso bringt bspw. ein XT45 (12 FPI) nur ca. 10% mehr Leistung als ein ST30 (16 FPI)
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439
Phobya Xtreme QUAD 480/560 V.2 Full Copper | Preisvergleich Geizhals Deutschland
✔ Preisvergleich für Phobya Xtreme QUAD 480/560 V.2 Full Copper ✔ Bewertungen ✔ Produktinfo ⇒ Typ: aktiv • Lüfterplätze: 4x 140mm, 4x 120mm • Material: Kupfer • Anschlüsse: G1/4"… ✔ Radiatoren ✔ Testberichte ✔ Günstig kaufen
geizhals.de
Und
Phobya Xtreme QUAD 480 Radiator
<div align="justify"> The absolute High-End radiator with excellent price-performance ratio! The new Phobya radiators offer top-of-the-line cooling performance combined with excellent appearance and high-grade build quality. The Phobya radiators of the new Xtreme series are some of the absolute...
www.xoxide.com
Sind es
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Du kannst es doch annäherungsweise selbwr berechnen.
Länge x Breite x Tiefe x FPI
FPI = Fins Per Inch (irgendwo zwischen 10 und 20 zumeist)
Ich persönlich rechne so:
Länge x Breite x (Tiefe x 0,667) x (FPI x 0,667) = Leistungswert
Ich werte also die Dicke des Radis nur mit zwei Drittel (66,7%) da die Luft ja erwärmt wird, je weiter sie geht und damit die Wärmeabgabe an Effizienz verliert. Die FPI werte ich ebenfalls ab, weil sie den Luftdurchsatz durch Widerstand verringern. Damit können 20 FPI Radis bei gleicher Lüfterdrehzahl einfach nicht doppelt so gut kühlen wie ein 10 FPI Radi.
Länge x Breite x Tiefe x FPI
FPI = Fins Per Inch (irgendwo zwischen 10 und 20 zumeist)
Ich persönlich rechne so:
Länge x Breite x (Tiefe x 0,667) x (FPI x 0,667) = Leistungswert
Ich werte also die Dicke des Radis nur mit zwei Drittel (66,7%) da die Luft ja erwärmt wird, je weiter sie geht und damit die Wärmeabgabe an Effizienz verliert. Die FPI werte ich ebenfalls ab, weil sie den Luftdurchsatz durch Widerstand verringern. Damit können 20 FPI Radis bei gleicher Lüfterdrehzahl einfach nicht doppelt so gut kühlen wie ein 10 FPI Radi.
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439
Und wenn man den fpi Wert nicht weiß?
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Zollstock und messen.
Wieviele Finnen auf 1 inch = 2,54cm
Wieviele Finnen auf 1 inch = 2,54cm
Beitrag automatisch zusammengeführt:
Oder googlen und dann 1 Sekunde später Bescheid wissen. Du hast 10 FPI beim Phobya.
Caruso
Profi
- Mitglied seit
- 21.06.2022
- Beiträge
- 439
Also
28,0x32,2x4.9×10=1.840
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Nein, Du rechnest mit Länge und Breite der vom Luftstrom erfassten Radi-Fläche...
Den Abzug mit Faktor von 2/3 bzw. 0,667 bei Dicke und FPI würde ich übrigens gerne zur Diskussion stellen.
Ist von mir geschätzt.
Den Abzug mit Faktor von 2/3 bzw. 0,667 bei Dicke und FPI würde ich übrigens gerne zur Diskussion stellen.
Ist von mir geschätzt.
Zuletzt bearbeitet:
Helojumper
Experte
Kommt mir hoch vor. Ich hätte das eher im Bereich 0,33 angesiedelt (vom Gefühl her ohne Anspruch auf Richtigkeit).
Problematisch ist ja auch, dass sich 30er, 45er und 60er Radis (Dicke) mit den selben Lüftern nicht linear zueinander verhalten.
Grade bei geringen Drehzahlen liegen 30er und 45er Radis gleichauf, während der 60er sogar eher schwächelt.
Mit steigender Drehzahl ändert sich das dann zwar langsam, aber auch der 45er kann sich erst oberhalb 1000rpm vom 30er absetzen, das aber auch nur ein wenig. Muss mal suchen, ob ich den Artikel, wo das getestet wurde, mal noch irgendwo finde.
Klar, kommt auf den Einzelfall an, aber so ist zumindest grob gemittelt.
Ich würde mir z.b. keine Radis über 30/35mm Dicke mehr einbauen. Der Vorteil dickerer Radis ist in meinen Augen so marginal und die Drehzahlen meist so viel höher (und somit lauter), dass das für mich nicht mehr in Frage kommt.
Zum "Leistungswert" des Radis kommt natürlich auch noch in signifikantem Umfang der Umstand zum Tragen, ob der Radi Frischluft kriegt oder als Outtake verbaut wurde. Ein Faktor der m.E. erheblich mehr Einfluss hat als Dicke oder FPI.
Finde allgemein die ganze Berechnung von Kühlfähigkeit von Radis echt schwierig. Ich bleibe daher gerne bei meinen Faustformeln (50W pro 120er-Fläche, 75W pro 140er-Fläche. Alles Silent versteht sich.)
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Schau mal hier rein:
www.xtremerigs.net
Da habe ich so meine Gedanken her. Du siehst der Unterschied zwischen den top Radis und dem Mittelfeld sind FPI. Zwischen dem Mittelfeld und den unteren Bereichen ist es die Dicke.
Radiator Review Round Up 2016 - ExtremeRigs.net
360 Radiator Review - hardware labs, koolance, ek, xspc, aquacomputer, watercool, water cooling, black ice, liquid cooling, phobya, alphacool, coolgate
www.xtremerigs.net
Zuletzt bearbeitet:
RNG_AGESA
Experte
Dieser Thread
^^
@BudSpencer wie hoch ist eigentlich dein Gesamt_Idle_Verbauch? Wenn dein Rechner nur an ist mein ich, ohne Last.
^^@BudSpencer wie hoch ist eigentlich dein Gesamt_Idle_Verbauch? Wenn dein Rechner nur an ist mein ich, ohne Last.
BudSpencer
Gesichtsmasseur
Thread Starter
- Mitglied seit
- 19.01.2006
- Beiträge
- 7.764
Keine Ahnung - so hoch wie ein 5900X und eine 3090 im Idle ist.
Die externe Kühlung (zwei bis drei DDC und 27 Lüfter @ 1000rpm) laufen nur bei Last-Betrieb an einem eigenen Netzteil.
Ein aktiver 360mm Radi, drei Supernova in Passivbetrieb und eine DDC übernehmen die beinahe lautlose Idle/Office Kühlung.
However, im Idle ist die @wassertemp ca. 7-8 Grad über der Wassertemp unter Last.
Mein HFN gibt aber Alarm sobald die Wassertemp 36 Grad erreichen sollte.
Die externe Kühlung (zwei bis drei DDC und 27 Lüfter @ 1000rpm) laufen nur bei Last-Betrieb an einem eigenen Netzteil.
Ein aktiver 360mm Radi, drei Supernova in Passivbetrieb und eine DDC übernehmen die beinahe lautlose Idle/Office Kühlung.
However, im Idle ist die @wassertemp ca. 7-8 Grad über der Wassertemp unter Last.
Mein HFN gibt aber Alarm sobald die Wassertemp 36 Grad erreichen sollte.
RNG_AGESA
Experte
Komme hier auf 150W Idleverbrauch (sagt Strommessgerät an der Wand) mit 5900x+3080, bei gerade mal 7 Lüfter (5case +2CPU)... 5900X(30W), 3080(20-40W), Monitor 40W, dann noch Lautsprecher etcpp.
Du hast sehr viel Kleinzeug, deshalb meine Frage
Du hast sehr viel Kleinzeug, deshalb meine Frage
