Der Kühlungsguide! [E1.4] - Erst lesen, dann Fragen stellen!
- Ersteller Jonny
- Erstellt am
Eigenbau!Original geschrieben von FuNKeR
Ja, ist schon Mist. Ich hab einfach keinen Bock, alles zu zerlegen. Läuft ja wunderbar
Was für eine hast du denn? Auch die von Heattrap oder n Eigenbau?
cu
FuNKeR

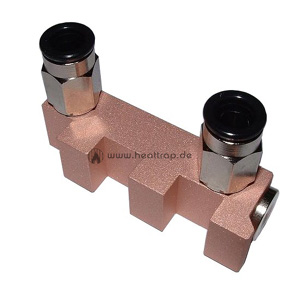

Wie sieht denn die von Heattrap aus? Link?
Da isser
Sieht übrigens sehr nice aus, was du dir da gebastelt hast. Wie hast du es denn hinbekommen, dass die Anschlüsse oben drauf sind? hast du einen Kanal quer drin mit Verschlusskappe oder besteht das Ding aus zwei Teilen?
cu
FuNKeR
War ja klar ... ich hatte Jonny doch gesagt er soll meine Pics auf den HWLuxx webspace laden ...
Mein Traffic auf dem Webspace is ausgereizt - gerd mal 2GB und das nur mit Pics die im Forum gepostet sind - mehreren Foren ... die Pics sind ab dem 1.1.04 wieder da ...
Netzteil(e) mit 120 mm Lüfter
Hallo Freunde der Kühlung,
ich habe noch einen Tip was man besser nicht macht wenn man z.B. ein Coolermaster-Gehäuse mit einem Netzteil NB Fortron 350W bestücken möchte. Beim Coolermaster lassen sich Netzteile mit 120 mm Lüfter an der Unterseite (die sind schön leise) nicht richtig einbauen da das Lüftergitter an der Unterseite auf dem hinteren Gehäuserahmen aufliegt und dann passen die Befestigungsschrauben nicht mehr. Das Lüftergitter wollte ich nicht entfernen und habe jetzt ein NB Silent Pro 350W mit einem 80 mm Lüfter an der Unterseite drin. Leider etwas lauter aber mir ist nichts besseres eingefallen. Ich vermute, daß das ein Problem bei allen Netzteilen 120 mm Lüftern ist.
Gruß,
Michael
Hallo Freunde der Kühlung,
ich habe noch einen Tip was man besser nicht macht wenn man z.B. ein Coolermaster-Gehäuse mit einem Netzteil NB Fortron 350W bestücken möchte. Beim Coolermaster lassen sich Netzteile mit 120 mm Lüfter an der Unterseite (die sind schön leise) nicht richtig einbauen da das Lüftergitter an der Unterseite auf dem hinteren Gehäuserahmen aufliegt und dann passen die Befestigungsschrauben nicht mehr. Das Lüftergitter wollte ich nicht entfernen und habe jetzt ein NB Silent Pro 350W mit einem 80 mm Lüfter an der Unterseite drin. Leider etwas lauter aber mir ist nichts besseres eingefallen. Ich vermute, daß das ein Problem bei allen Netzteilen 120 mm Lüftern ist.
Gruß,
Michael
So, unglaublich, aber wahr: ich hab den MOSFET-Wakühler vorgestern eingebaut Leider hab ich damit noch ein mehr oder weniger großes Problem: Er hält nicht!!!
Bei dem Kühler war so ein Klebepad von 3M dabei. Das hab ich druntergeklebt, auf die MOSFETs drauf und es hielt. Nur leider hab ich wohl etwas zu viel Spannung in den Schläuchen, sodass der Kühler zur Seite gebogen wird und nicht mehr auf den Spannungswandlern aufliegt. Er hängt jetzt quasi in der Luft
Werde mir wohl also noch mal ne Portion Zalman Wärmeleitkleber holen müssen und das Teil richtig festkleben :[ Na ja, der NB47J auf der SB ist auch fest betoniert
cu
FuNKeR
Leider hab ich damit noch ein mehr oder weniger großes Problem: Er hält nicht!!! Bei dem Kühler war so ein Klebepad von 3M dabei. Das hab ich druntergeklebt, auf die MOSFETs drauf und es hielt. Nur leider hab ich wohl etwas zu viel Spannung in den Schläuchen, sodass der Kühler zur Seite gebogen wird und nicht mehr auf den Spannungswandlern aufliegt. Er hängt jetzt quasi in der Luft Werde mir wohl also noch mal ne Portion Zalman Wärmeleitkleber holen müssen und das Teil richtig festkleben :[ Na ja, der NB47J auf der SB ist auch fest betoniert cu
FuNKeR
Re: Re: Netzteil(e) mit 120 mm Lüfter
Die Unterseite des Netzteils muß an den Randbereichen aufliegen. Genau da befindet sich aber bereits das Lüftungsgitter des Netzteils. Effekt: das Netzteil lässt sich zwar einbauen aber nicht wie gewünscht befestigen da es durch das Lüftungsgitter quasi angehoben wird.
Abhilfe: Netzteil mit Lüfter an der Unterseite kleiner 120 mm.
Gruß,
Michael
Die Unterseite des Netzteils muß an den Randbereichen aufliegen. Genau da befindet sich aber bereits das Lüftungsgitter des Netzteils. Effekt: das Netzteil lässt sich zwar einbauen aber nicht wie gewünscht befestigen da es durch das Lüftungsgitter quasi angehoben wird.
Abhilfe: Netzteil mit Lüfter an der Unterseite kleiner 120 mm.
Gruß,
Michael
Dark Lord
Enthusiast
Ich finde des Text sehr verständlich.Großes Lob an den Autoren*klugscheißer*
@Jonny:
Erstmal schliesse ich mich bAs an. Den Aerocool hab ich mir auch gerade bestellt ...
Und dann mal zu den Wärmeleitpasten:
Die AS 5 ist nicht unbedingt die beste. Zumindest die Coolermaster Premium solltest Du mit aufnehmen. Die ist nämlich ziemlich gut
Erstmal schliesse ich mich bAs an. Den Aerocool hab ich mir auch gerade bestellt ...
Und dann mal zu den Wärmeleitpasten:
Die AS 5 ist nicht unbedingt die beste. Zumindest die Coolermaster Premium solltest Du mit aufnehmen. Die ist nämlich ziemlich gut
Zivi
Enthusiast
- Mitglied seit
- 15.08.2001
- Beiträge
- 3.808
könnte mal in den guide auf genommen werden wie man sich den nen poti ausrechnet, das wurde jetzt hier veradmmt oft gefragt:
also der widersrand und er lüfter machen nen lustigen spannungsteiler.
du hast ja schon die wattzahl deines lufters gepostet und du brauchst den strom.
(das mit nem widerstand fürnen gleichstrommotor ausrechnen , dafür würde mich mein energietechnikdozent erschlagen, aber egal.)
du weißt das der lüfter bei 12V ein leistung von 1,25W verbrät, also nach P = U*I
I=P/U setzen wir un das ohmsche gesetz ein R = U/I =U^2/P = 115ohm.
da du hier nur einen spannungs teilerhast machste dir das einfach Rv=vorwiderstand
RL =widerstand des lüfters UL spannung am lüfter U deine speise spannung also hier 12V
die spannung teilen sich imverhältniss der widerstände hier also
UL/U = RL/(Rv+RL) du möchtetst Rv haben
Rv=[ (U/UL) *RL]-RL=RL[ (U/UL)-1] = RL (U-UL)/UL
setzten wir dann mal ein:
Rv = RL *(12V-7V) / 7V = RL * 5V/7V = RL 5/7 = 82,3 ohm
zum merken im zaähler des schönen bruches steht der Bertag der spannung die am vor widerstand abfällt, im nenner der betrag der spannung die am lüfter abfällt.
bedenke das dein widerstand genug leistung haben muss um nicht durch zubrennen.
UL/U = RL/(Rv+RL) und nach UL um stellen
also UL = RL/(Rv+RL) * U nun für Rv den minimal und maximalwert des potis einsetzen, beim noiseblocker poti waren das 0-100ohm
also UL_Max = U wobei dein u deine speise spannung von 12V ist.
und UL_Min = U * RL/(100ohm+RL)
bei dir also 6,5V -12V
edit draf zu anpssung beliebig verändert werden ist selbstverständlich, aber nur so das alles noch stimmt
also der widersrand und er lüfter machen nen lustigen spannungsteiler.
du hast ja schon die wattzahl deines lufters gepostet und du brauchst den strom.
(das mit nem widerstand fürnen gleichstrommotor ausrechnen , dafür würde mich mein energietechnikdozent erschlagen, aber egal.)
du weißt das der lüfter bei 12V ein leistung von 1,25W verbrät, also nach P = U*I
I=P/U setzen wir un das ohmsche gesetz ein R = U/I =U^2/P = 115ohm.
da du hier nur einen spannungs teilerhast machste dir das einfach Rv=vorwiderstand
RL =widerstand des lüfters UL spannung am lüfter U deine speise spannung also hier 12V
die spannung teilen sich imverhältniss der widerstände hier also
UL/U = RL/(Rv+RL) du möchtetst Rv haben
Rv=[ (U/UL) *RL]-RL=RL[ (U/UL)-1] = RL (U-UL)/UL
setzten wir dann mal ein:
Rv = RL *(12V-7V) / 7V = RL * 5V/7V = RL 5/7 = 82,3 ohm
zum merken im zaähler des schönen bruches steht der Bertag der spannung die am vor widerstand abfällt, im nenner der betrag der spannung die am lüfter abfällt.
bedenke das dein widerstand genug leistung haben muss um nicht durch zubrennen.
UL/U = RL/(Rv+RL) und nach UL um stellen
also UL = RL/(Rv+RL) * U nun für Rv den minimal und maximalwert des potis einsetzen, beim noiseblocker poti waren das 0-100ohm
also UL_Max = U wobei dein u deine speise spannung von 12V ist.
und UL_Min = U * RL/(100ohm+RL)
bei dir also 6,5V -12V
edit draf zu anpssung beliebig verändert werden ist selbstverständlich, aber nur so das alles noch stimmt
Hallo Leute,
ich hab da mal ne Frage...
Ich habe heute den Zalman CNPS7000B bekommen und musste leider feststellen, dass meine CPU Temp. ohne Belastung mal locker 10°C höher ist (53-55°C) wie mit dem Standardlüfter!?!? Kann das sein??? Bis jetzt hab ich immer gelesen, dass die Temp mit dem Zalman wesentlich geringer sein sollte wie mit dem Standardlüfter??
ich hab da mal ne Frage...
Ich habe heute den Zalman CNPS7000B bekommen und musste leider feststellen, dass meine CPU Temp. ohne Belastung mal locker 10°C höher ist (53-55°C) wie mit dem Standardlüfter!?!? Kann das sein??? Bis jetzt hab ich immer gelesen, dass die Temp mit dem Zalman wesentlich geringer sein sollte wie mit dem Standardlüfter??
FischOderAal
Keksjunkie
- Mitglied seit
- 29.12.2004
- Beiträge
- 16.977
1. link SP94/SP97 funzt nit! -> Caseking
2. link zalman 7000B auch nich -> Caseking
3. link nventiv geht nicht!
4. "€" sehr oft "?"
5. link passive CPU Kühlung geht nicht -> PC-Cooling
6. AC VGA Silencer Link geht nicht --> der geht!
7. Ram passive Kühlung Thermaltake Link geht nicht -> Caseking
man sieht das vor allem von den Shops die Links nimmer gehen. evtl einfach rauslassen. suchen kann ja eigentlich jeder selbst über Geizhals
ansonsten: guter Guide!
2. link zalman 7000B auch nich -> Caseking
3. link nventiv geht nicht!
4. "€" sehr oft "?"
5. link passive CPU Kühlung geht nicht -> PC-Cooling
6. AC VGA Silencer Link geht nicht --> der geht!
7. Ram passive Kühlung Thermaltake Link geht nicht -> Caseking
man sieht das vor allem von den Shops die Links nimmer gehen. evtl einfach rauslassen. suchen kann ja eigentlich jeder selbst über Geizhals
ansonsten: guter Guide!
Antarctica
Neuling
Was ich empfehlen würde: Ersetzt diesen unsäglichen und eigentlich zu Unrecht hochgelobten Zalman endlich mal durch zeitgemäße Kühler... der Zalman zerhaut doch in fast allen Gehäusen den Luftstrom.
Recht neu auf dem Markt, und total universell nutzbar ist z. B. der Towerkühler Scythe Kamakiri für ~40-45€ (damit die gleiche Preisklasse wie der Zalman).
Der ist für Silencer und Overclocker (Poti, 1300-4500rpm), für alle Sockel (370, 462, 478, 754, 775, 939), für alle Mainboards und Gehäuse geeignet und zerhaut den Luftstrom nicht.
Etwas schwer mit 655-675g (je nach Sockel)... aber das ist der Zalman ja auch. Dafür kann man den Lüfter des Kamakiri problemlos tauschen, im Gegensatz zum Zalman. Vier Schrauben lösen, Abdeckung abnehmen, alter Kühler raus, neuer rein, zuschrauben.
Bin total zufrieden mit dem Teil, muss aber noch ein Duct bauen
Der einzige Nachteil des Kamakiri ist, dass er bei nur wenigen Shops erhältlich ist, aber er ist halt noch recht neu.
Recht neu auf dem Markt, und total universell nutzbar ist z. B. der Towerkühler Scythe Kamakiri für ~40-45€ (damit die gleiche Preisklasse wie der Zalman).
Der ist für Silencer und Overclocker (Poti, 1300-4500rpm), für alle Sockel (370, 462, 478, 754, 775, 939), für alle Mainboards und Gehäuse geeignet und zerhaut den Luftstrom nicht.
Etwas schwer mit 655-675g (je nach Sockel)... aber das ist der Zalman ja auch. Dafür kann man den Lüfter des Kamakiri problemlos tauschen, im Gegensatz zum Zalman. Vier Schrauben lösen, Abdeckung abnehmen, alter Kühler raus, neuer rein, zuschrauben.
Bin total zufrieden mit dem Teil, muss aber noch ein Duct bauen
Der einzige Nachteil des Kamakiri ist, dass er bei nur wenigen Shops erhältlich ist, aber er ist halt noch recht neu.
AndyX
Enthusiast
hallo
Ich hab ne frage....
ich weiss jetzt nicht ob ich das hier rein schreiben darf, aber ich hab ein tempproblem!
so...das problem ist nicht die cpu, sondern die NB !
vorher hatte ich nen NW mit 3600MHZ@1,625V (107W verlust) und jetzt hab ich nen Pressi D0 mit 3600MHZ@1,5125V (119W verlust)
das witzige dabei ist, dass die NB temperatur über 10°C gestiegen ist!!
also nach ein paar min. BF2 hatte ich über 62°C NB temp ! und im idle hab ich 40°C....vorher waren es unter 30°C idle ?
woran kann das liegen? die NB läuft wie mit dem NW immer noch auf 960/240MHZ@1,5V....ok es kann sein, dass durch die etws höheren temps der cpu ein bisschen mehr wärme um den cpu sockel entsteht, aber dass die temp über 15°C bei last steigt, kann ich mir nicht vorstellen! und auch deswegen nicht, weil ich 1. neue WLP rauf getan hab und 2. der kühler von der NB max. lauwarm wird (wlp ist natürlich nicht zuviel aufgetragen!)....achja und der NB kühler wurde auch noch vom staub befreit!...jetzt dreht er um 400U/min schneller...nochmalerweise müsste die temp runter gehen und nicht rauf..
kann mir bitte jemand einen tipp geben was ich tun kann!
das bios und die programme in windows lesen die temps richtig/bzw. zumidest gleich aus! (denk ich mal)
Ich hab ne frage....
ich weiss jetzt nicht ob ich das hier rein schreiben darf, aber ich hab ein tempproblem!
so...das problem ist nicht die cpu, sondern die NB !
vorher hatte ich nen NW mit 3600MHZ@1,625V (107W verlust) und jetzt hab ich nen Pressi D0 mit 3600MHZ@1,5125V (119W verlust)
das witzige dabei ist, dass die NB temperatur über 10°C gestiegen ist!!
also nach ein paar min. BF2 hatte ich über 62°C NB temp ! und im idle hab ich 40°C....vorher waren es unter 30°C idle ?
woran kann das liegen? die NB läuft wie mit dem NW immer noch auf 960/240MHZ@1,5V....ok es kann sein, dass durch die etws höheren temps der cpu ein bisschen mehr wärme um den cpu sockel entsteht, aber dass die temp über 15°C bei last steigt, kann ich mir nicht vorstellen! und auch deswegen nicht, weil ich 1. neue WLP rauf getan hab und 2. der kühler von der NB max. lauwarm wird (wlp ist natürlich nicht zuviel aufgetragen!)....achja und der NB kühler wurde auch noch vom staub befreit!...jetzt dreht er um 400U/min schneller...nochmalerweise müsste die temp runter gehen und nicht rauf..
kann mir bitte jemand einen tipp geben was ich tun kann!
das bios und die programme in windows lesen die temps richtig/bzw. zumidest gleich aus! (denk ich mal)
arctic_storm
Enthusiast
- Mitglied seit
- 04.12.2005
- Beiträge
- 4.139
Jonny schrieb:
Es gibt mittlerweile 3 Firmen, die welche im Angebot haben.
1) Aqua-Computer mit dem ramplex
2) Watercool mit dem HK RAM MICRO
3) MIPS-Computer mit dem RAM Freezer
MfG
Hi,
habe vor mir den Bigtower Chieftec CA-01SL-SL-B zu kaufen.
http://www.bbsstore.com/images/102410_3.jpg
http://www.bbsstore.com/images/102410_1.jpg
Wie kann ich nun möglichst viel Kühlleistung rausholen? Sollte ich zusätzlich noch einen größeren (schwächeren?) Lüfter unten, hinter den 3,5 Zoll Schächten montieren, der die Luft von den 3x 92er'n (+ von der front (sind ja viele Luftlöcher drin)) noch in das Gehäuse ansaugt? Schließlich ist direkt in der Front kein Gehäuselüfter bzw. nicht möglich dort einen anzubringen.
Habe vor nur Silenx Lüfter einzubauen: http://www.pcsilent.de/de_gruppe_leise_silenx_luefter.asp
das Gehäuse hat platz für 2x 120mm, + 5x 92mm Lüfter, welche sollten wo hin, gibt von Silenx schließlich unterschiedliche 120er + 92er, von der Leistung her.
Sollte z.B. der untere 120er hinten schwächer sein, und der obere stärker (Warme Luft zieht dort ja nach oben). Und der untere Lüfter im linken Seitenteil stärker, als der obere? Der untere bläst Luft von Unten rein, damits einen nicht zu großen Wirbel gibt, der obere deshalb schwächer, damit die Luft dort nach oben kann?
Da ich leider nicht so viel Geld für eine Wakü meiner Bedürfnisse habe, möchte ich für mein 24/7 System eine ordentliche Lukü.
Hoffe ihr könnt mir ein wenig helfen =)
habe vor mir den Bigtower Chieftec CA-01SL-SL-B zu kaufen.
http://www.bbsstore.com/images/102410_3.jpg
http://www.bbsstore.com/images/102410_1.jpg
Wie kann ich nun möglichst viel Kühlleistung rausholen? Sollte ich zusätzlich noch einen größeren (schwächeren?) Lüfter unten, hinter den 3,5 Zoll Schächten montieren, der die Luft von den 3x 92er'n (+ von der front (sind ja viele Luftlöcher drin)) noch in das Gehäuse ansaugt? Schließlich ist direkt in der Front kein Gehäuselüfter bzw. nicht möglich dort einen anzubringen.
Habe vor nur Silenx Lüfter einzubauen: http://www.pcsilent.de/de_gruppe_leise_silenx_luefter.asp
das Gehäuse hat platz für 2x 120mm, + 5x 92mm Lüfter, welche sollten wo hin, gibt von Silenx schließlich unterschiedliche 120er + 92er, von der Leistung her.
Sollte z.B. der untere 120er hinten schwächer sein, und der obere stärker (Warme Luft zieht dort ja nach oben). Und der untere Lüfter im linken Seitenteil stärker, als der obere? Der untere bläst Luft von Unten rein, damits einen nicht zu großen Wirbel gibt, der obere deshalb schwächer, damit die Luft dort nach oben kann?
Da ich leider nicht so viel Geld für eine Wakü meiner Bedürfnisse habe, möchte ich für mein 24/7 System eine ordentliche Lukü.
Hoffe ihr könnt mir ein wenig helfen =)
