[Sammelthread] DFI LANparty DK 790FXB-M2RS / -M2RSH / -M3H5 / 790GX-M2RS (AMD 790FX / 790GX) [2]

Sammelthread


​


Inhaltsverzeichniss:top

AM2+

AM3


Anhang:

AM2+


AM3


Vorwort:


Da die Boards nahezu identisch ausgestattet sind habe ich nur die Details zusammengefasst, die sich von den anderen unterscheiden. Die Features die fehlen, kann man vom M2RSH übernehmen.
Nun gehts also los mit dem Sammelthread der DFI Lanparty DK series:



AM2+:


790FXB
DFI Lanparty DK 790FXB-M2RS​


I. Technische Details zum Board:

CPU:
  • AMD Phenom / Athlon 64 X2 / Athlon 64 FX / Athlon 64
  • Socket 940 AM2 65nm
Chipset:
  • Northbridge: AMD 790FX
  • Southbridge: AMD SB750
System Memory:
  • Four 240-pin DDR2 DIMM sockets
  • Supports DDR2 667 and DDR2 800 DIMMs
  • Supports dual channel (128-bit wide) memory interface
  • Supports up to 8GB system memory
  • Supports unbuffered non-ECC x8 and x16 DIMMs
Expansion Slots:
  • 3 PCI Express (Gen 2) x16 slots
    - 2-way or 4-way CrossFire at x16/x16/NC bandwidth
    - 3-way CrossFire at x16/x8/x8 bandwidth
    - 2-way CrossFire + Physics at x16/x8/x8 bandwidth
  • 3 PCI slots
BIOS:
  • Award BIOS
  • CMOS Reloaded
  • CPU/DRAM overclocking
  • CPU/DRAM/Chipset overvoltage
  • 8Mbit flash memory
  • AM3 support ab BIOS-Version R7SD327 (beta), bzw. R7SD421 (final)
Audio:
  • Realtek ALC885 8-channel HD Audio Codec
  • High-performance DACs with 106dB dynamic range (A-Weight), ADCs with 101dB dynamic range (A-Weight)
LAN:
  • Marvell 88E8053 PCIE Gigabit LAN controller
  • Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards
Power Management:
  • ACPI and OS Directed Power Management
  • ACPI STR (Suspend to RAM) function
  • Wake-On-PS/2 Keyboard/Mouse
  • Wake-On-USB Keyboard/Mouse
  • Wake-On-Ring
  • Wake-On-LAN
  • RTC timer to power-on the system
  • AC power failure recovery
Hardware Monitor:
  • Monitors CPU/system/chipset temperature
  • Monitors 12V/5V/3.3V/Vcore/Vbat/5Vsb/Vdimm/Vchip voltages
  • Monitors the speed of the cooling fans
  • CPU Overheat Protection function monitors CPU temperature during system boot-up
IDE:
  • One IDE connector allows connecting up to two UltraDMA 133Mbps hard drives
Serial ATA with RAID:
  • Supports up to 6 SATA devices
  • SATA speed up to 3Gb/s
  • RAID 0, RAID 1 and RAID 0+1
Rear Panel I/O:
  • 1 mini-DIN-6 PS/2 mouse port
  • 1 mini-DIN-6 PS/2 keyboard port
  • 1 optical S/PDIF-out port
  • 1 coaxial RCA S/PDIF-out port
  • 6 USB 2.0/1.1 ports
  • 1 RJ45 LAN port
  • Center/subwoofer, rear R/L and side R/L jacks
  • Line-in, line-out (front R/L) and mic-in jacks
Internal I/O:
  • 2 connectors for 4 additional external USB 2.0 ports
  • 1 connector for an external COM port
  • 1 front audio connector
  • 1 CD-in connector
  • 1 IrDA connector
  • 1 CIR connector
  • 4 Serial ATA connectors
  • 1 40-pin IDE connector
  • 1 floppy connector
  • 1 24-pin ATX power connector
  • 1 8-pin 12V power connector
  • 2 4-pin 5V/12V power connectors (FDD type)
  • 1 front panel connector
  • 6 fan connectors
  • EZ touch switches (power switch and reset switch)
PCB:
  • ATX form factor
  • 24.5cm (9.64") x 30.5cm (12")
II. Layout:




III. Reviews:

http://www.ur-hardware.com/mainboard/40-review-dfi-lanparty-dk-790fx

IV. Links:

Herstellerseite: http://www.dfi.com.tw:8080/portal/C...ormal&mode=view&downloadFlag=false&itemId=539

Treiber: http://www.dfi.com.tw:8080/portal/C...normal&mode=view&downloadFlag=true&itemId=539

Preisvergleich: http://preisvergleich.hardwareluxx.de/deutschland/a383889.html

M2RSH


DFI Lanparty DK 790FX-M2RSH​


I. Technische Details zum Board:

CPU:
  • AMD® AM2+ processors: Phenom FX / Phenom / Athlon / Sempron
  • HyperTransport 3.0 (5200MT/s for AM2+)
  • AMD OverDrive provides tuning options using the new“Advanced Clock Calibration” overclocking feature.
  • Socket 940 AM2+ 65nm
  • AM3 support ab BIOS-Version R7SD327 (beta), bzw. R7SD421 (final)
Chipset:
  • Northbridge: AMD 790FX
  • Southbridge: AMD SB750
System Memory:
  • Four 240-pin DDR2 DIMM sockets
  • Supports DDR2 667/800/1066 MHz DIMMs
  • Supports dual channel (128-bit wide) memory interface
  • Supports up to 8GB system memory
  • Supports unbuffered non-ECC x8 and x16 DIMMs
Expansion Slots:
  • 3 PCI Express (Gen 2) x16 slots
    - 2-way or 4-way CrossFire at x16/x16/NC bandwidth
    - 3-way CrossFire at x16/x8/x8 bandwidth
    - 2-way CrossFire + Physics at x16/x8/x8 bandwidth
  • 3 PCI slots
II. Layout:



III. Reviews:

http://www.modreactor.com/english/R...XB-M2RSH-AMD-LanParty-Motherboard-Review.html

http://www.overclock.net/amd-motherboards/399854-smt-review-dfi-lanparty-790fxb-m2rsh.html

IV. Links:

Herstellerseite: http://www.dfi.com.tw:8080/portal/C...g=false&action=e&windowstate=normal&mode=view

Treiber: http://www.dfi.com.tw:8080/portal/CM/cmproduct/XX_cmproddetail/XX_WbProdsWindow?action=e&downloadType=driverTab&windowstate=normal&mode=view&downloadFlag=true&itemId=547

Preisvergleich: http://preisvergleich.hardwareluxx.de/deutschland/a383891.html


790GX


DFI Lanparty DK 790GX-M2RS​


I. Technische Details zum Board:

CPU:
  • AMD® AM2+ processors: Phenom FX / Phenom / Athlon / Sempron
  • HyperTransport 3.0 (5200MT/s for AM2+)
  • AMD OverDrive provides tuning options using the new“Advanced Clock Calibration” overclocking feature.
  • Socket 940 AM2+ 65nm
Chipset:
  • Northbridge: AMD 790GX (RS780)
  • Southbridge: AMD SB750
Expansion Slots:
  • 2 PCI Express (Gen 2) x16 slots
    - Hybrid CrossFireX - combination of the integrated graphics and a discretegraphics card in a PCIE slot (8-lane port).
    - Two graphics cards support CrossFireX; each operating at x8 (8-lane ports)bandwidth
  • 1 PCI Express x1 slot
  • 3 PCI slots
Graphics:
  • Integrated ATI Radeon HD 3300 graphics core
  • One DVI-I connector for digital LCD display (ACHTUNG!! DVI Anschluss nur als Pin-Connector ausgeführt)
  • Microsoft® DirectX 10
  • Hybrid CrossFireX technology combines the onboard GPU and adiscrete PCIE graphics card
  • Onboard Performance cache for added performance
II. Layout:



III. Reviews:

http://www.madshrimps.be/?action=getarticle&articID=894

IV. Links:

Link zum "DVI-Problem": http://www.csd.dficlub.org/forum/showthread.php?t=8221

Herstellerseite: http://www.dfi.com.tw:8080/portal/C...g=false&action=e&windowstate=normal&mode=view

Treiber: http://www.dfi.com.tw:8080/portal/C...g=false&action=e&windowstate=normal&mode=view

Preisvergleich: http://preisvergleich.hardwareluxx.de/deutschland/a356442.html

Lanparty JR Sammelthread: http://www.hardwareluxx.de/community/showthread.php?t=590779


hex


Anhang:
Für erweiterte Optionen im BIOS F9 drücken!


Achtung an alle Extrem-OC´er: das Board zeigt nur maximal -83°C an !


Hexcode Tabellen Für CPU-NB-VID und NB-Multi(790FXBM2RS/H):



tabelle
Vergleich zwischen den Boards:

kühler


Kompatible Kühler:
790FXB-M2RS(H):
passt:
Cooler Master Hyper TX (bläst nach hinten)
EKL Alenföhn Groß Clock'ner Blue Edition (bläst nach hinten)
EKL Alpenföhn Brocken (bläßt nach oben)
Scythe Infinity/Mugen (bläst nach oben)
Thermalright IFX-14 (bläst nach hinten), (ACHTUNG: bei verwendung der Thermalright Backplate auf Isolierung achten!)
Thermaltake GunMetal Orb (bläst nach unten)
OCZ Vanquisher (bläst nach oben)
Xigmatek HDT-S1283 (bläst nach oben)
Zalman CNPS 9500AM2 (nach hinten)

passt mit Modifikationen:
...

passt nicht:
...
Zum Vergrößern anklicken....
790GX-M2RS:
passt:
Cooler Master Hyper TX (bläst nach hinten)
EKL Alenföhn Groß Clock'ner Blue Edition (bläst nach hinten)
Scythe Infinity/Mugen (bläst nach oben)
Thermaltake GunMetal Orb (bläst nach unten)
OCZ Vanquisher (bläst nach oben)
Xigmatek HDT-S1283 (bläst nach oben)
Zalman CNPS 9500AM2 (nach hinten)

passt mit Modifikationen:
...
passt nicht:
...
Zum Vergrößern anklicken....
passende Wasserkühler für NB/SB und Spawa´s gibt es bei Anfi-tec oder Watercool

Lochabstände vom NB-kühler, Danke an Andreoid von Anfi-tec :bigok:

ram

RAM Kompatibilitätsliste:
790FX-M2RS/H:

läuft:
Cellshock 2x 1GB DDR2-667 (CS2110650)
GeIL DIMM 4 GB kit DDR2-800 (GX24GB6400C4UDC)
G.Skill Pi Series 4GB DDR2 1100 (F2-8800CL5D-4GBPI)
G.Skill 4GB kit DDR-1000 (F2-8000CL5D-4GBPQ)
Kingston HyperX 4GB kit DDR-1066 (KHX8500D2K2/4G)
Mushkin 4GB kit DDR-1066 (996599)
OCZ Platinum XTC 4GB kit DDR-800 (OCZ2P10004GK)
OCZ Titanium 4GB kit DDR-1150 (OCZ2T11504GK)
OCZ Reaper HPC Edition 2GB kit DDR2-800 (OCZ2RPR800C32GK)
OCZ Reaper HPC Edition 2GB kit DDR2-800 (OCZ2RPR800EB2GK)
OCZ Reaper HPC 2x2GB kit DDR2-1066 (OCZ2RPR10662G), (Tony´s SPD)
OCZ XTC Platinum 2 GB kit DDR2-1066 (OCZ2N10662GK)

macht Probleme:
...

läuft nicht:
...
Zum Vergrößern anklicken....

Vollbestückung:
4GB
2x1GB OCZ Reaper (OCZ2RPR800C32GK) + 2x1GB OCZ Reaper (OCZ2RPR800EB2GK)
DDR800 | CL4-4-4-12 | Vdimm 2,0V

4x1GB Aenon Xtune DDR1066 | CL5-5-5-15 | Vdimm 1,85V

6GB
2x2GB Geil Ultra Plus (GX24GB6400C4UDC) + 2x1GB Cellshock DDR2-667 (CS2110650)
DDR800 | CL4-4-4-10 | Vdimm 1,85V

8GB

4x2GB G.Skill Pi Series (F2-8800CL5D-4GBPI) | DDR800 | CL5-5-5-18 | Vdimm 1,9V

2x4GB kit Mushkin XP2-8000 (996591) | DDR1000 | CL5-5-5-15 | Vdimm 2,1V

2x4GB kit Mushkin DDR-1066 (996599) | DDR1066 | CL5-5-5-15 | Vdimm 2,05V
Zum Vergrößern anklicken....

790GX-M2RS:
läuft:
Aeneon Xtune DIMM 2 GB DDR2-1066 Kit (AXT760UD00-19DM97-K-2G)

macht Probleme:
OCZ Reaper HPC 2 GB DDR2-1066 Kit (OCZ2RPR10662GK); (abstürtze mit 1066Mhz)

läuft nicht:
...
Zum Vergrößern anklicken....

Vollbestückung:
4GB
...
6GB
...
8GB
...
Zum Vergrößern anklicken....
Tipps für 8GB RAM bei 1066Mhz *klick*

FAQ
FAQ:
Q: Ab welcher BIOS-Version bietet das Board Deneb-Support?
A: Ab FinalVersion R7SDC26

Q: Ab welcher BIOS-Version bietet das Board AM3-Support?
A: Ab Final Bios R7SD421 bzw. ab Beta R7SD327

Q: Mit welcher BIOS-Version lassen sich die X3´s freischalten?
A: Beta Version R7SD310A

Q: Wie flashe ich mein BIOS mit einem USB-Stick?
A: Tutorial auf der DFI-Club-Seite *klick*



Eine deutsche Übersetzung der POST Codes aus dem Handbuch findet ihr HIER

under construction...


AM3:


m3h5
DFI Lanparty DK 790FXB-M3H5​


I. Technische Details zum Board:


CPU:​

  • AMD Phenom II processor
  • HyperTransport 3.0 (5200MT/s), HyperTransport 1.0 (2000/1600MT/s)
  • AMD OverDrive provides tuning options using the new "Advanced Clock Calibration" overclocking feature.
  • Socket 938 AM3 45nm
Chipset:​

  • Northbridge: AMD 790FX
  • Southbridge: AMD SB750
System Memory:​

  • Four 240-pin DDR3 DIMM sockets
  • Supports DDR3 1600 (O.C.)/1333/1066Mhz
  • Supports dual channel (128-bit wide) memory interface
  • Supports non-ECC unbuffered DIMMs
  • Supports up to 16GB system memory
Expansion Slots:​

  • 3 PCI Express (Gen 2) x16 slots - 2-way crossfire at x16/x16 or x16/x4 bandwith - 3-way crossfire at x16/x16/x4 bandwith
  • 3 PCI-Slots
BIOS:​

  • Award BIOS
  • CMOS Reloaded
  • CPU/DRAM Overclocking
  • CPU/DRAM/Chipset Overvolting
  • 8Mbit SPI Flash Memory
Audio:​

  • Realtek ALC885 8-channel HD Audio Codec
  • High-performance DACs with 106dB dynamic range (A-Weight), ADCs with 101dB dynamic range (A-Weight)
Lan:​

  • Marvell 88E8056 PCIE Gigabit LAN controller
  • Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-TX) and 802.3ab (1000BASE-T) standards
Serial ATA with RAID:​

  • Supports up to 6 SATA devices
  • SATA speed up to 3GB/s
  • RAID 0, RAID 1, RAID 0+1 and RAID 5
IDE:​

  • One IDE connector allows up to two UltraDMA 133Mbps hard drives
Rear Panel I/O Ports:​

  • 1 mini-DIN-6 PS/2 mouse port
  • 1 mini-DIN-6 PS/2 keyboard port
  • 1 optical S/PDIF-out port
  • 1 coaxial RCA S/PDIF-out port
  • 6 USB 2.0/1.1 port
  • 1 RJ45 LAN port
  • Center/subwoofer, rear R/L and side R/L jacks
  • line-in, line-out (front R/L) and mic-in jacks
I/O Connectors:​

  • 3 connectors for 6 additional external USB 2.0 ports
  • 1 connector for an external COM port
  • 1 front audio connector
  • 1 CD-in connector
  • 1 IrDA connector
  • 1 CIR connector
  • 6 Serial-ATA connectors
  • 1 40-pin IDE connector
  • 1 floppy connector
  • 1 24-pin ATX power connector
  • 1 8-pin 12V power connector
  • 2 4-pin 5V/12V power connectors (FDD type)
  • 1 front panel connector
  • 6 fan connectors
  • 1 diagnostic LED
  • EZ touch switches (power and reset switch)
Power Management:​

  • ACPI and OS Directed Power Management
  • ACPI STR (Suspend to RAM) funktion
  • Wake-On-PS/2 Keyboard/Mouse
  • Wake-On-USB Keyboard/Mouse
  • Wake-On-Ring
  • Wake-On-LAN
  • RTC timer to power-on the system
  • AC power failure recovery
Hardware Monitor:​

  • Monitors CPU/system/chipset temperature
  • Monitors 12V/5V/3,3V/Vcore/Vbat/5Vsb/Vdimm/Vchip voltages
  • Monitors the speed of the cooling fans
  • CPU Over Heat Protection function monitors CPU temperature during system boot-up
PCB:​

  • ATX form factor
  • 24,5cm (9,64") x 30,5cm (12")
II. Layout:​

​


III. Reviews:​


User-Review von Öse: http://www.hardwareluxx.de/community/showpost.php?p=11771090&postcount=1

http://www.ninjalane.com/reviews/motherboards/lanpartydk-790fxb-m3h5

IV: Links:​


Preisvergleich: http://preisvergleich.hardwareluxx.de/deutschland/a417781.html



kühler
Anhang:
Kompatible Kühler:

Die Sockelhalterung entspricht exakt der AM2(+) version, daher passen alle Kühler die auch mit dem M2RS(H) kompatibel sind.

Passende Wasserkühler:

Das Boardlayout entspricht ebenfalls dem des M2RSH, daher passen alle Wasserkühler die auch mit dem 790FXB-M2RS(H) verwendet werden können.
​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
er meinte er hat keinen flash adapter dafür und DFI kann das auch nicht nur mit dem chip alleine...Jetzt werd ich langsam sauer :wall:

M3ph15t schrieb:
er meinte er hat keinen flash adapter dafür und DFI kann das auch nicht nur mit dem chip alleine...Jetzt werd ich langsam sauer :wall:
Zum Vergrößern anklicken....

ich musste mein board m2rsh auch komplett zu dfi schicken, gut versandkosten in die niederlande sind halt bissl was, aber dafür war das board recht fix wieder da. knapp 2 wochen insgesamt wars weg.

naja, letztes mal einschicken ist knapp 2 wochen her und dann konnte ich selbst @default keinen stabilen prime run machen...

So , hier mal Ergebnisse nach langem Testen : Phenom X2 550 @ X4 14x200MHz mit 1,075V / 1,05V Last . Das Board ist das 790FXB M2RSH , Bios 820 Beta .

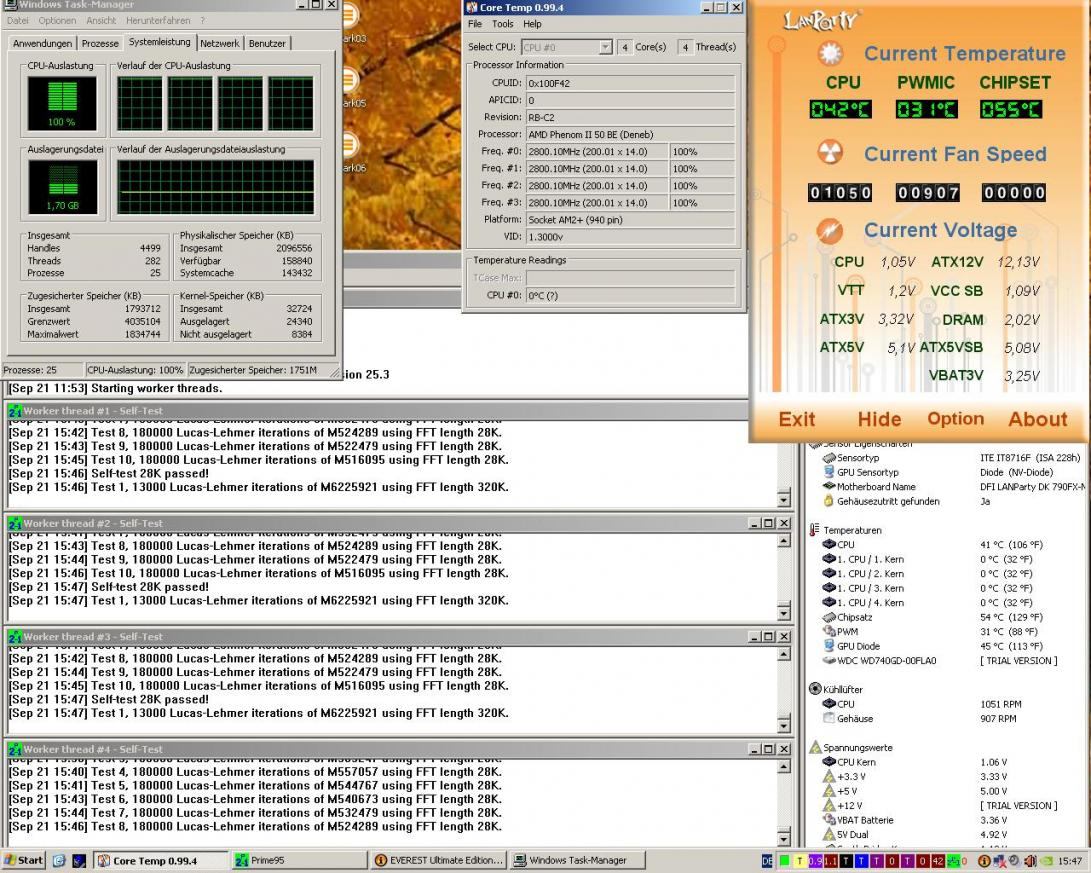

X4 B50 2,8.jpg

Edit : nach knapp sieben Stunden war jetzt Prime wech , aber kein reboot . 2,8 GHz werden dann wohl mit 1,1V stabil sein . Im moment laufen 3,5GHz bei 1,3V .

Zuletzt bearbeitet:
ich hatte damals bei meinem Expert Dfi immer das tool von abit genuzt würde das auch beim DK 790FXB gehen ?

Ich würde Winflash nehmen, aber ich bin mir ziemlich sicher, dass das Flashtool auch noch geht.

wie man an mir sieht ist man nichtmal mit dem DFI eigenem Flashtool sicher, aber das würde ich trotzdem jedem ans herz legen. BIOS auf defaults setzten und dann mit dem DFI Tool per Floppy (oder USB Stick der den Laufwerksbuchstaben A hat) flashen

Hilfe

Hallo Leute

mein Board (M2RSH) hat heute den Geist aufgegeben Code 88. :-[

Ich kann aber meine Rechnung nirgens finden. Kann mir bitte einer helfen und eine Rechnung für das m2rsh mailen. Darf natürlich nicht eure seriennummer drauf sein. Das board ist keine 2 jahre alt. :hail:

hallo leidgenosse :wink:
mein board hat sich auch erst mit ner "88" verabschiedet. ich würde erstmal ne mail an den shop schreiben dass du keine rechnung mehr hast, evtl. können die mit der seriennummer von deinem board was anfangen und du kannst es ohne rechnung einschicken

Hallo lord86

ich hab das Board bei nem Shop in Hamburg gekauft. Dort hat man mir heute gasagt das sie ohne Rechnung nichts machen können :grrr:

Nun wollte ich es mit ner kopie von einer Rechenung direkt an DFI schicken, deswegen wende ich mich als letzte hoffung an euch.

ach so is das, naja, meine kannst nich haben, mein board geht demnächst auch in RMA :fresse: schreib mal ne mail an den dfi support

Bei meinem Glück bekomm ich von den das gleiche feedback wie von dem Shop wo ich es gekauft hab. Saftlade*, den Shop meine ich sorry.

Muss ich die Mail an den Support auf Englisch schreiben?

Zuletzt bearbeitet:
Hi sysprep

englisch wäre sehr von vorteil ;)

lg

Hmmm, ich würde das ja ggf machen, aber was sagt der Shop dazu !?

Über den Shop kann ich es nur mit meiner Originalrechnung abwickeln. Deswegen wollte ich es direkt über DFI mit irgendeiner Rechnungskopie versuchen.

DFI kann auch anhand deiner Seriennummer das Kaufdatum ermitteln. Dann aber am besten telefonisch direkt mit Mr. Smith reden, der is dort Leiter des technischen Supports. Allerdings musst du ziemlich gut in englisch sein.

Kann ich mir nicht vorstellen, du meinst die Händler Speichern alle Seriennummern ihrer eingekauften Produkte und geben an die Hersteller weiter, wenn und wann sie eine bestimmte Seriennummer bzw das zugehörige Produkt an den Mann gebracht haben?

nö, ich meine nur das DFI die Seriennummern der Boards speichert die raus gehen. Außerdem ist Mr Smith verdammt kulant ;)

Und wie soll daraus das Kaufdatum ermittelbar sein?
Das bei der DFI teilweise nette Leute arbeiten, seh ich auch so.

Es geht darum das die daraus ersehen können ob dieses board überhaupt eine gültige seriennummer hat ;)

Hi

im normalfall gibt es eine Kulanz von max. 3monaten nach produktions tag als aufschlag und das kann man anhand der Serienummer Validieren als Kaufzeitraum Herstellerseitig.
Das macht fast jeder Firma im IT bereich ;)
Stimmt dann etwas nicht wird auf die Kaufbeleg rücksicht genimmen und eine etwaige
Garantie/gewärleistung erbracht.
Ich hoffe das ist verständlicher für euch.
Mit dem Herr Smith hab ich sehr gute erfahrungen gemacht, auch wenn die Komunikation
am Besten in Englisch erfolgen sollte.

lg

Ich werde es erstmal über den Support versuchen

Vielen Dank an alle.

Hi

ich würde wenn möglich gerne mehr aus meinen Speichern rausholen. Davon rede ich nich mit Übertakten sondern gute einstellung fü mein Board Speicher usw zu Finden.

Also betreibt wird Folgendes alles @stock:

Phenom 955Be
DFI lanparty 790FXB-M2RSH
8Gb Corsair dominator @1066mhz
Zotac GTX295

Rest zu ersehen bei Sysprofile

Also momentan laufen die Speicher mir 5-5-5-16 TRC 22 und TRFC 128

hier mal ein Everest Screen



Wäre Super wenn mir einer Helfen kann

Hi

hast du mal TRFC 128 eine kürzere probiert?

lg

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
