[Sammelthread] DFI LANparty UT NF680i LT SLI-T2R (nForce 680i LT)

DFI LANParty UT
NF680i LT SLI-T2R​

oben-> Überblick und Bilder
-> Features
-> BIOS-Screens + Erklärungen
-> Benchmarks
-> Kühler-/Gehäusekompatibilität
-> Wichtige Links
-> Sonstiges
-> Gut zu wissen

1.Überblick und Bilder

<- Zur Übersicht​

Nach dem ICFX3200, mit ATi's RD600, bringt DFI nun ein ziemlich ähnliches Board mit Nforce 680i LT Chipsatz.

​

Viele wird jetzt vielleicht der kleine Quirl auf der SB erschrecken, jedoch ist dieser über das BIOS steuerbar und runtergeregelt auf 2600UPM kaum zu hören bei vertretbaren Temperaturen .

Das Board basiert komplett auf einem DFI eigenen Layout, hat eine 6-phasen Spannungsversorgung (digitale PWMs) und einen von DFI entwickelten NB-Kühler mit Heatpipes . Auf diesen Kühler lässt sich zusätzlich noch ein 60mm Lüfter montieren. Allerdings tut er es bei moderaten Spannungen und einem leichtem Luftstrom auch passiv .

2.Features:

<- Zur Übersicht​

• Komplett von DFI entwickeltes Layout
• Eigener, von DFI entwickelter Northbridgekühler
• 6-phasige, digitale PWMs
• CMOS-Clear von außen möglich (Reset & Power gleichzeitig drücken für ~10sec drücken)
• Start/Reset-Button auf dem Board
• Speaker auf dem Board
• 88-Display für Postcodes
• Aufsteckbares Soundmodul
• Support für FSB1333-CPUs

3.BIOS-Screens + Erklärungen:

<- Zur Übersicht​

Die hier eingestellen Werte sind die maximalen Einstellungen. Bitte die Voltage NIE so hoch einstellen wie in meinen Screens, das ist tötlich für die Hardware!!!




Erklärungen von Pete_X zu den Optionen und auch zu den GTL-Optionen -> Klick mich, ich bin ein Link

4.Benchmarks:

<- Zur Übersicht​

Testsystem:

• Intel Core 2 Duo E6400 @ 3,2Ghz
• 2GB Crucial @ 800Mhz 4-4-4-10 1T unlinked
• Gigabyte X1900 XT @ 690 / 800

DFI LANParty NF680i LT SLI-T2R Super PI



DFI LANParty ICFX3200-T2R Super PI



DFI LANParty NF680i LT SLI-T2R Everest Ultimate



DFI LANParty ICFX3200-T2R Everest Ultimate



DFI LANParty NF680i LT SLI-T2R 3DMark



DFI LANParty ICFX3200-T2R 3DMark



5.Kühler-/Gehäusekompatibilität:

<- Zur Übersicht​

Im Grunde passen auf das Board alle großen Kühler ohne Probleme, wie z.B. Scythe Mine Cooler, Scythe Infinity, Zalman CNPS9700 oder der Thermalright Ultra-120 (eXtreme). Bei Letzterem gibt es aber oft Probleme beim Einbau ins Case, da der Sockel soweit oben sitzt und somit der Kühler gegen das Netzteil stößt. In mein Lian Li PC7 SE III sowie ins Lian Li A16 und G70 passt er NICHT. Der Scythe Infinity passt knapp mit ~2-3mm Abstand.
Auch aufpassen muss man bei Kühlern die mit einer Backplate verschraubt werden. Unten am Mainboard sind nämlich kleine Spannungswandler, die genau unter der Backplate liegen. Es ist also anzuraten die Backplate ein bisschen zu bearbeiten, damit da nichts passieren kann.

Hier mal meine bearbeitete Thermalright Backplate:



Für alle die mit Wasser Kühlen wollen, für die hat MIPS-Computer ein spezielles Set angefertig, nur für dieses Board:



Schaut dafür einfach mal auf www.mips-computer.de.

Ansonsten passen alle 2- und 4-Ösen-NB Kühler und die meisten 2-Loch Kühler für die SB. Für die PMWs hat nur MIPS einen Kühler im Angebot

6.Wichtige Links:

<- Zur Übersicht​

Herstellerseite: http://www.dfi.com.tw/Product/xx_pr....jsp?PRODUCT_ID=5277&CATEGORY_TYPE=MB&SITE=US

BIOS-Downloadseite: http://us.dfi.com.tw/Support/Downlo...D=5277&CATEGORY_TYPE=MB&STATUS_FLAG=A&SITE=US

Beta-BIOS-Downloadseite: http://us.dfi.com.tw/Support/Download/bios_download_us.jsp?PRODUCT_ID=5277&STATUS_FLAG=B&SITE=US

Treiber-Downloadseite: http://us.dfi.com.tw/Support/Downlo...D=5277&CATEGORY_TYPE=MB&STATUS_FLAG=A&SITE=US

Nforce-Treiber: http://www.nvidia.de/Download/index.aspx?lang=de

7.Sonstiges:

<- Zur Übersicht​

Tony's Guide (übersetzt von NicoOCZ): http://www.ocztechnologyforum.com/forum/showthread.php?t=29321

Tipps und Tricks: http://virtualrain.blogspot.com/2007/05/dfi-nf680i-lt-tips-tricks-and-known.html

Postcode-Bedeutungen: http://csd.dficlub.org/forum/showpost.php?p=21255&postcount=6

Reviews:
http://www.tweaktown.com/reviews/10...d_reviewed_dfi_ut_sli_t2r_on_trial/index.html
http://www.ninjalane.com/display.aspx?docname=lanparty-680i&page=1
http://www.hothardware.com/articles/DFI_LANParty_UT_NF680i_LT_SLIT2R_nForce_680i_LT/?page=1
http://www.overclockersclub.com/reviews/dfi_680i_lanparty/

Geizhalslink: http://preisvergleich.hardwareluxx.de/a254278.html

8.Gut zu wissen (Frage-/Antwortspiel ):

<- Zur Übersicht​

Das Board hat wie auch damals die S.939 Boards diesen kleinen Lüfter. Ist der wieder genauso laut?

Beim 1. Einschalten wird er unangenehm auffallen, jedoch kann man diesen ohne Probleme auf 2600UPM runterregeln und dann ist er nur noch aus ca. 20cm Entfernung warnehmbar. Die Kühlleistung ist dabei natürlich auch noch ausreichend

Was muss ich beachten, wenn ich den Northbridgekühler montiere, damit ich nicht den Chip beschädige?

Das Wichtigste ist, immer die 2 schräg gegenüberliegenden Klammern gleichzeitig einzuhaken, damit der Kühler nicht kippelt.

Welche Lüfter passen auf den NB-Kühler?

Alle Lüfter mit den Maßen von 60x60x10mm

Ab wann ist ein Lüfter auf dem NB-Kühler notwendig?

Bei moderaten Spannungen auf der NB reicht der Kühler auch passiv, solange ein geregelter Luftstrom im Case besteht. Ab im BIOS eingestellten 1,6V würde ich dann aktiv kühlen.

Welche 2 Slots werden bei dem Board für SLI benutzt?

Im gegensatz zu anderen 680i (LT) Boards werden hier die ersten beiden Slots benützt. Diese sind natürlich mit je 16 Lanes angebunden. Der unterste ist mit 8 Lanes angebunden.

Vom Board werden sie Spannungen des Netzteils teilweise recht niedrig ausgelesen. Ist das normal?

Ja, dabei handelt es sich um einen Auslesefehler. Ist bei mir auch so

Wenn ich im BIOS die Voltage für die NB einstelle, dann sagt mir das BIOS als auch SmartGuardian, dass ca. 0,2V weniger anliegen

Das BIOS bzw. SmartGuardian haben in diesem Fall recht. Da ist wohl irgendwo noch ein Fehler im BIOS. Also immer 0,2V mehr einstellen als gebraucht .
(Das selbe mit 0,1V weniger ist beim RAM)

Bei den S.939 Boards sollte man ja nur die orangen Slots benutzen. Ist das noch immer der Fall?

Im Grunde laufen auf dem Board die RAMs in allen Slot (fast) gleich gut. Die Orangen sind besser beim OCen mit 1T, die gelben mit 2T.

Bei "Drive Strength" kann ich "Strong" und "Weak" einstellen, was ist besser?

Bei der CPU muss man testen, welches besser ist. Bei Strong wird sie außerdem etwas wärmer.
Beim RAM ist "Strong" gut für OCen mit 1T, aber ACHTUNG: Dabei können die RAMs irreperable Schäden erleiden, darum lieber auf "Weak" lassen und länger freude dran haben . Genaue Erklärung warum das so ist, siehe >>HIER<<

Ich hab gelesen, dass bei einigen Usern das Board beim Laden der letzten stabilen Settings 3,04V auf die RAMs gegeben hat und diese somit gegrillt hat. Net echt, oder?

Dies war bei einem älterem Beta-BIOS der Fall und ist mit dem neuem offiziellen BIOS behoben.

mfg Tommy



[GCB_H-CAN]

ist schon heftig die temps aber mit wasserkühlung werde ich das auch in den griff bekommen! Und dann werde ich dann versuchen den max wert rauszuolen weil 4,3 bekomme ich zwar hin aber sobald er startet paar sekunden und dann geht der rechner ganz aus! wenn dann wieder default einstellung nimmt dann ist er im bios schon bei 100 grad dann schalte ich ihn komplett aus und warte bei 3,6 wird er maximal 90-96 grad.



[etakubi]

Warum klemmst du dir nicht solange nen kleinen Luffi davor, ich finde das schon echt viel was du an Temps hast.
Ich hab ja schon anhand der BIOS Screens gesehen das es völlig anders ist als meins.
Gehts denn nicht bei 3,6 GHz mit weniger Saft aufm Board, ich weiß ja nicht was du sonst so für Einstellungen hast, sprich ob du den SPP <-> MCP und PCIe auch übertaktet hast.

Mein Sys läuft derzeit auf 3,5 GHz bzw. ist alles übertaktet.



[GCB_H-CAN]

Warum klemmst du dir nicht solange nen kleinen Luffi davor, ich finde das schon echt viel was du an Temps hast.
Ich hab ja schon anhand der BIOS Screens gesehen das es völlig anders ist als meins.
Gehts denn nicht bei 3,6 GHz mit weniger Saft aufm Board, ich weiß ja nicht was du sonst so für Einstellungen hast, sprich ob du den SPP <-> MCP und PCIe auch übertaktet hast.

Mein Sys läuft derzeit auf 3,5 GHz bzw. ist alles übertaktet.

die sind auch übertacktet! Ich hab schon lüfter drann blos wenn du 3 gtx drinne hast heizt das kase mehr auf! Ich hab ein extra lüfter drann bring aber ehrlich gesagt fasst null! Aber ich benutze den rechner momentan eh nicht viel da ich auf die wasserkühlung warte! alles andere ist schon unterwasser!

Bin in der arbeit sonst hätte ich hier de screens mal gepostet! Ich kann dir aber sagen was ich eingestellt habe! was ich im kopf hab.

Also vcore 1,5
northbrigde 1.56
south such 1,56
CPU vtt 1,5
GTL 180
GTL1/2/3 90
dann das andere GTL mir fällt der name jetzt nicht ein! 85

kann mich aber auch vertan haben bei dem angaben wenn ich daheim bin mach ich paar pics damit du es dann genauer sehen kannst

PCI-E 130Mhz
und MCP 200Mhz



[etakubi]

Na gut bei drei Grakas ist das etwas vllt. verständlich mit der Wärme
Bis auf die Vcore sehen deine Volt aber eigentlich okay aus, wäre schon übel wenn das nur durch die Karten ist das solche Temps zustande kommen.

SLI möchte ich auch irgend wann wieder haben aber gleich drei?



[GCB_H-CAN]

Na gut bei drei Grakas ist das etwas vllt. verständlich mit der Wärme
Bis auf die Vcore sehen deine Volt aber eigentlich okay aus, wäre schon übel wenn das nur durch die Karten ist das solche Temps zustande kommen.

SLI möchte ich auch irgend wann wieder haben aber gleich drei?

ich weiss bin halt so ein verrückter nur muss ich eins sagen! ich hab dfi angeschrieben ob sie ein längeres sli kabel habe weil mein 3´tes sli kabel arg gespannt ist! Dfi hat ja anderes layout!

Liest selbst was sie geschrieben haben!

Sehr geehrter Kunde, sehr geehrte Kundin :

Ihre Reparaturanfrage für das Motherboard mit der Seriennummer 1125483694574
wurde abgelehnt.

*Die Gründe für die Ablehnung sind :
I am fairly certain this board does not support 3 videocards in SLI.

Bitte senden Sie uns deshalb NICHT dieses Motherboard.

Sollten Sie weitere Fragen haben oder mit der Ablehnung nicht einverstanden
sein, wenden Sie sich bitte telefonisch an uns und rufen folgende Nummer an :
+31-10-296-1840 (nur in englisch)

Vielen Dank für Ihr Vertrauen.

Mit freundlichem Gruss,

DFI Service Centre*

komischerweise erkennt es aber vista ohne probleme! Und nvidia systemsteurung gibt mir die auswahl für 3way sli!



[etakubi]

Was ist das denn, das Board hat doch 3 SLI Ports oder nicht, also was soll denn der blöde Satz.
Zumal ist das ja eigentlich nicht deine frage gewesen sondern nur das du ein längeres Kabel wolltest aber das sollte es bestimmt auch im Zubehör geben.

Zwecks deiner 3 Grakas, es ist ja dir überlassen und wenn man das nötige Kleingeld dafür hat.
Man gönnt sich ja sonst nichts



[GCB_H-CAN]

Was ist das denn, das Board hat doch 3 SLI Ports oder nicht, also was soll denn der blöde Satz.
Zumal ist das ja eigentlich nicht deine frage gewesen sondern nur das du ein längeres Kabel wolltest aber das sollte es bestimmt auch im Zubehör geben.

Zwecks deiner 3 Grakas, es ist ja dir überlassen und wenn man das nötige Kleingeld dafür hat.
Man gönnt sich ja sonst nichts

Nein da ist kein flexibles dabei sondern ein starres!



[etakubi]

Meinst du jetzt den Stromanschluss zu den einzelnen Karten oder die Trible SLI Brücke?



[GCB_H-CAN]

die sli brücke



[etakubi]

Ja die ist Starr aber meinste nicht das man die auch woanders her bekommt?
Ich weiß es ja nicht da mein Board ja eh nur zwei Slots hat.



[GCB_H-CAN]

Ja die ist Starr aber meinste nicht das man die auch woanders her bekommt?
Ich weiß es ja nicht da mein Board ja eh nur zwei Slots hat.

ich brauch einen der länger als 19 cm ist! und ich hab überrall gesucht und gegoogelt nichts zu finden! schau mal das board auf der ersten seite mal genauer an der unterste PCI-E ist ist weiter weg als wie bei den standart modellen!



[etakubi]

Hmm na auf dem Bild auf Seite 1 sieht man das nicht so, da sehen die alle gleich aus, finde ich jedenfalls.



[GCB_H-CAN]

sorry habe mich falsch ausgedrück ich muss vom1 PCI-E mit dem kabel zum 3 PCI-E und dann von dort wieder gekreuzt zum 2 PCI-E und dann wieder gerade hoch zum 1 PCI-E. Und die verbindung vom 1 und zum 3 ist zu lang und das origina reference desigen (layout) vom 680i ist anders!



[etakubi]

wirst schon recht haben, sorry da kann ich dir nicht so folgen da ich kein 3xSLI habe aber du wirst das schon wissen



[zYk]

edit: eh hat sich erledigt



[CBHammer]

Für alle Q6600

Voltage Control
1,29375
104,5
w
w
1,48
1,56
1,62
1,37
1,37
e
140
75
75

FSB und Frequency
fsb memoryclockmode U
" " A
Fsb Frec 1422


-Hatte ihn schon Höher aber warte halt auf Wakü-Mainboard-Satz wegen CPU Temp wird sonst etwas warm.
-Meiner Meinung nach das beste Board was es gibt!!!

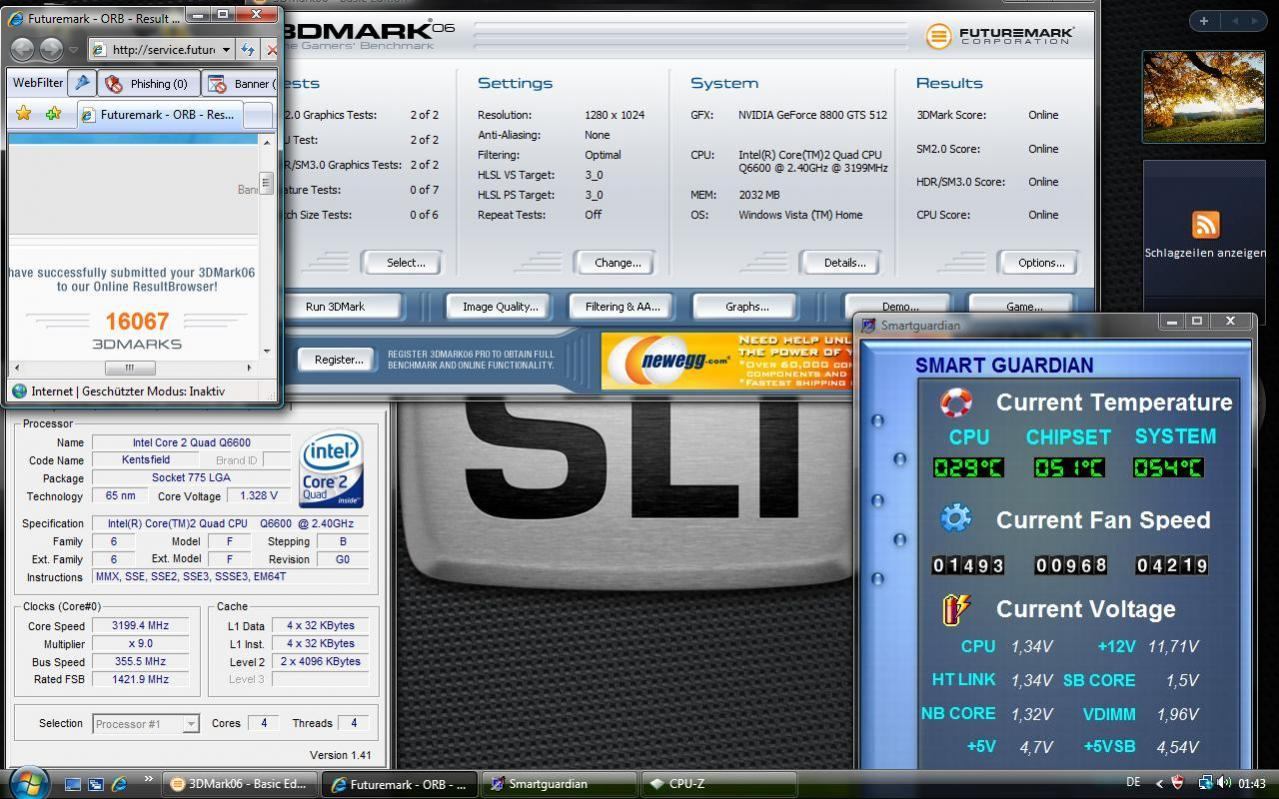

Q6600 @ 3200, 2*Geforce 8800512MB SLI @ GPU 715MHZ, Dfi 680i Lt, 2GB SLI Ram epp



[zYk]

nett, mal sehen was mein oc'ed 8800gt SLI mit 1gb pro karte leisten wird, die erste müsste montag ankommen, die zweite wird gekauft wenn die erste zufriedenstellend ist

wieviel cpu punkte hast du mit dem 3,2ghz quad? würd das gern mal mit meinem 3,6ghz dual vergleichen



[Remix2k]

Mal eine Frage an euch, bzw an die, die dieses brett unter wasser haben.... und zwar:
1)
Mir ist aufgefallen wenn ich hoch übertakte so 3,6ghz hab ich dann fiepen die spannungswandler denke mal wegen der hitze, so alle die hier die spawas unter wakü haben fiept das bei hohem oc bei euch auch?
2)
und mit wie viel V auf der NB bekommt man die 500FSB?
3)
sind so 446fsb mit nem quad möglich auf diesem Board?



[zYk]

500FSB mit dem Board sind Glückssache, meins machte nur knapp 485 mit nem E6300. Selbst mit radikal erhöhter NB Spannung ging es nicht weiter, das Board steht auf sowas nicht. Bei mir läuft es am besten um die 450MHz mit 1.54V NB Spannung im BIOS. Mit RAM im Sync Mode und 4-4-4-12 1T explodiert der Speicherdurchsatz da geradezu.

Fiepen war bei mir nur als ich die NB Spannung auf 1.65 und höher hatte, hatte aber nie nen Quad.



[Nacrana]

zYk magste ma deine BIOS Settings durchgeben?



[zYk]

Für das Setup meiner Sig alles standard außer:

CPU Drive: Weak
VCore: 1.4V (mit Drop 1.37V, unter Last 1.34V)
NB Voltage: 1.54V (mit Drop im BIOS 1.5V, SmartGuardian behauptet es sind nur 1.4V, fällt je nach BIOS etwas anders aus, hab das neuste drauf)
VDimm: 2.11V

RAM natürlich im Sync Mode.

Das müsste eigentlich alles gewesen sein, ich schaue nochmal nach.



[CBHammer]

Für zYk ich habe 4202 CPU Score in 3dMark06 bei 3200MHz



[zYk]

Hmm solltest du nicht eigentlich annähernd doppelt soviel Punkte haben wie ich? Also ich meine mich zu erinnern mit meinem E6400@3,2Ghz deutlich mehr als 2100 im CPU Score bekommen zu haben.

So hab mal FSB auf 355 runtergestellt. Mit 3,2GHz hab ich immernoch 2829 Punkte, mit 3,6GHz sind es 3169. Naja 3DMark halt



[CBOT]

Gibt es irgennd etwas zu beachten mit dem Board beim erst Einbau?
Bekomme es die Tage und was ich bis jetzt so gelesen habe von wegen Post 88 und so gefällt mir garnicht.
Hoffe ich bin davon nicht betroffen.



[zYk]

Eigentlich nicht, ich würde nur gleich als erstes das neuste BIOS draufmachen, das läuft (zumindest bei mir) erstklassig und behebt das Onboard Sound Knistern im SLI. Bei den X-Fi Karten oder wie die heißen, soll es das vorletzte sein, was das Knistern behebt, ich würde aber immer erst das neuste ausprobieren.

Achja, je nach CPU-Kühler evtl. vorher genau anschauen wie er sitzen soll/kann und besser vorm Einbau ins Case montieren. Der Scythe Infinity/Mugen z.B. ist praktisch unmöglich festzubekommen ohne dass man sich dabei den Finger bricht oder am Soundmodul bzw. Northbridge Kühler aufschrammt, weil die genau im Weg sind. Irgendwie hab ichs zwar hinbekommen, aber Spaß hat das nicht gemacht. Also Vorsicht mit großen Kühlern

Wenn du SLI benutzten willst, nicht vergessen einen der Floppy Powerconnector bei den PCIe Slots anzuschließen.



[CBOT]

SLI hab ich nicht vor und mit dem Kühler einbau das hab ich mir schon gedacht.

Muß ich so oder so vorher Testen ob es mit Kühler ins Antec 900 paßt, brauche dafür aber erstmal einen neuen Kühler.



[Nacrana]

So mein E8400 ist grad gekommen *freu*
Erstma das richtige BIOS heut aufs 680er flashen
Ma schauen was mit den 45nm CPU's so geht @LuKü ²



[zYk]

Da bin ich auch gespannt, berichte mal wie es lief. Wollte mir auch schon einen 4,05ghz pretested holen, die Graka(s) war(en) mir dann aber wichtiger.



[Nacrana]

So eigentlich wollte ich meine OC ergebnisse vorstellen. Tja wird wohl nix.
Mein Board will mit dem E8400er partout nicht booten. Post-ID bleibt 88. Alles läuft auf hochtouren, kein Bootscreen oder sonstiges. BIOS ist das aktuellste final... :/

Einer ne Idee?

Hab meinen E6600er wieder eingesetzt. Alles io...

Gruß Jan



[zYk]

Sag mal genau was du gemacht hast vorm Anschalten mit dem E8400.
