[Sammelthread] DFI LANparty UT NF680i LT SLI-T2R (nForce 680i LT)

DFI LANParty UT
NF680i LT SLI-T2R​

oben-> Überblick und Bilder
-> Features
-> BIOS-Screens + Erklärungen
-> Benchmarks
-> Kühler-/Gehäusekompatibilität
-> Wichtige Links
-> Sonstiges
-> Gut zu wissen

1.Überblick und Bilder

<- Zur Übersicht​

Nach dem ICFX3200, mit ATi's RD600, bringt DFI nun ein ziemlich ähnliches Board mit Nforce 680i LT Chipsatz.

​

Viele wird jetzt vielleicht der kleine Quirl auf der SB erschrecken, jedoch ist dieser über das BIOS steuerbar und runtergeregelt auf 2600UPM kaum zu hören bei vertretbaren Temperaturen .

Das Board basiert komplett auf einem DFI eigenen Layout, hat eine 6-phasen Spannungsversorgung (digitale PWMs) und einen von DFI entwickelten NB-Kühler mit Heatpipes . Auf diesen Kühler lässt sich zusätzlich noch ein 60mm Lüfter montieren. Allerdings tut er es bei moderaten Spannungen und einem leichtem Luftstrom auch passiv .

2.Features:

<- Zur Übersicht​

• Komplett von DFI entwickeltes Layout
• Eigener, von DFI entwickelter Northbridgekühler
• 6-phasige, digitale PWMs
• CMOS-Clear von außen möglich (Reset & Power gleichzeitig drücken für ~10sec drücken)
• Start/Reset-Button auf dem Board
• Speaker auf dem Board
• 88-Display für Postcodes
• Aufsteckbares Soundmodul
• Support für FSB1333-CPUs

3.BIOS-Screens + Erklärungen:

<- Zur Übersicht​

Die hier eingestellen Werte sind die maximalen Einstellungen. Bitte die Voltage NIE so hoch einstellen wie in meinen Screens, das ist tötlich für die Hardware!!!




Erklärungen von Pete_X zu den Optionen und auch zu den GTL-Optionen -> Klick mich, ich bin ein Link

4.Benchmarks:

<- Zur Übersicht​

Testsystem:

• Intel Core 2 Duo E6400 @ 3,2Ghz
• 2GB Crucial @ 800Mhz 4-4-4-10 1T unlinked
• Gigabyte X1900 XT @ 690 / 800

DFI LANParty NF680i LT SLI-T2R Super PI



DFI LANParty ICFX3200-T2R Super PI



DFI LANParty NF680i LT SLI-T2R Everest Ultimate



DFI LANParty ICFX3200-T2R Everest Ultimate



DFI LANParty NF680i LT SLI-T2R 3DMark



DFI LANParty ICFX3200-T2R 3DMark



5.Kühler-/Gehäusekompatibilität:

<- Zur Übersicht​

Im Grunde passen auf das Board alle großen Kühler ohne Probleme, wie z.B. Scythe Mine Cooler, Scythe Infinity, Zalman CNPS9700 oder der Thermalright Ultra-120 (eXtreme). Bei Letzterem gibt es aber oft Probleme beim Einbau ins Case, da der Sockel soweit oben sitzt und somit der Kühler gegen das Netzteil stößt. In mein Lian Li PC7 SE III sowie ins Lian Li A16 und G70 passt er NICHT. Der Scythe Infinity passt knapp mit ~2-3mm Abstand.
Auch aufpassen muss man bei Kühlern die mit einer Backplate verschraubt werden. Unten am Mainboard sind nämlich kleine Spannungswandler, die genau unter der Backplate liegen. Es ist also anzuraten die Backplate ein bisschen zu bearbeiten, damit da nichts passieren kann.

Hier mal meine bearbeitete Thermalright Backplate:



Für alle die mit Wasser Kühlen wollen, für die hat MIPS-Computer ein spezielles Set angefertig, nur für dieses Board:



Schaut dafür einfach mal auf www.mips-computer.de.

Ansonsten passen alle 2- und 4-Ösen-NB Kühler und die meisten 2-Loch Kühler für die SB. Für die PMWs hat nur MIPS einen Kühler im Angebot

6.Wichtige Links:

<- Zur Übersicht​

Herstellerseite: http://www.dfi.com.tw/Product/xx_pr....jsp?PRODUCT_ID=5277&CATEGORY_TYPE=MB&SITE=US

BIOS-Downloadseite: http://us.dfi.com.tw/Support/Downlo...D=5277&CATEGORY_TYPE=MB&STATUS_FLAG=A&SITE=US

Beta-BIOS-Downloadseite: http://us.dfi.com.tw/Support/Download/bios_download_us.jsp?PRODUCT_ID=5277&STATUS_FLAG=B&SITE=US

Treiber-Downloadseite: http://us.dfi.com.tw/Support/Downlo...D=5277&CATEGORY_TYPE=MB&STATUS_FLAG=A&SITE=US

Nforce-Treiber: http://www.nvidia.de/Download/index.aspx?lang=de

7.Sonstiges:

<- Zur Übersicht​

Tony's Guide (übersetzt von NicoOCZ): http://www.ocztechnologyforum.com/forum/showthread.php?t=29321

Tipps und Tricks: http://virtualrain.blogspot.com/2007/05/dfi-nf680i-lt-tips-tricks-and-known.html

Postcode-Bedeutungen: http://csd.dficlub.org/forum/showpost.php?p=21255&postcount=6

Reviews:
http://www.tweaktown.com/reviews/10...d_reviewed_dfi_ut_sli_t2r_on_trial/index.html
http://www.ninjalane.com/display.aspx?docname=lanparty-680i&page=1
http://www.hothardware.com/articles/DFI_LANParty_UT_NF680i_LT_SLIT2R_nForce_680i_LT/?page=1
http://www.overclockersclub.com/reviews/dfi_680i_lanparty/

Geizhalslink: http://preisvergleich.hardwareluxx.de/a254278.html

8.Gut zu wissen (Frage-/Antwortspiel ):

<- Zur Übersicht​

Das Board hat wie auch damals die S.939 Boards diesen kleinen Lüfter. Ist der wieder genauso laut?

Beim 1. Einschalten wird er unangenehm auffallen, jedoch kann man diesen ohne Probleme auf 2600UPM runterregeln und dann ist er nur noch aus ca. 20cm Entfernung warnehmbar. Die Kühlleistung ist dabei natürlich auch noch ausreichend

Was muss ich beachten, wenn ich den Northbridgekühler montiere, damit ich nicht den Chip beschädige?

Das Wichtigste ist, immer die 2 schräg gegenüberliegenden Klammern gleichzeitig einzuhaken, damit der Kühler nicht kippelt.

Welche Lüfter passen auf den NB-Kühler?

Alle Lüfter mit den Maßen von 60x60x10mm

Ab wann ist ein Lüfter auf dem NB-Kühler notwendig?

Bei moderaten Spannungen auf der NB reicht der Kühler auch passiv, solange ein geregelter Luftstrom im Case besteht. Ab im BIOS eingestellten 1,6V würde ich dann aktiv kühlen.

Welche 2 Slots werden bei dem Board für SLI benutzt?

Im gegensatz zu anderen 680i (LT) Boards werden hier die ersten beiden Slots benützt. Diese sind natürlich mit je 16 Lanes angebunden. Der unterste ist mit 8 Lanes angebunden.

Vom Board werden sie Spannungen des Netzteils teilweise recht niedrig ausgelesen. Ist das normal?

Ja, dabei handelt es sich um einen Auslesefehler. Ist bei mir auch so

Wenn ich im BIOS die Voltage für die NB einstelle, dann sagt mir das BIOS als auch SmartGuardian, dass ca. 0,2V weniger anliegen

Das BIOS bzw. SmartGuardian haben in diesem Fall recht. Da ist wohl irgendwo noch ein Fehler im BIOS. Also immer 0,2V mehr einstellen als gebraucht .
(Das selbe mit 0,1V weniger ist beim RAM)

Bei den S.939 Boards sollte man ja nur die orangen Slots benutzen. Ist das noch immer der Fall?

Im Grunde laufen auf dem Board die RAMs in allen Slot (fast) gleich gut. Die Orangen sind besser beim OCen mit 1T, die gelben mit 2T.

Bei "Drive Strength" kann ich "Strong" und "Weak" einstellen, was ist besser?

Bei der CPU muss man testen, welches besser ist. Bei Strong wird sie außerdem etwas wärmer.
Beim RAM ist "Strong" gut für OCen mit 1T, aber ACHTUNG: Dabei können die RAMs irreperable Schäden erleiden, darum lieber auf "Weak" lassen und länger freude dran haben . Genaue Erklärung warum das so ist, siehe >>HIER<<

Ich hab gelesen, dass bei einigen Usern das Board beim Laden der letzten stabilen Settings 3,04V auf die RAMs gegeben hat und diese somit gegrillt hat. Net echt, oder?

Dies war bei einem älterem Beta-BIOS der Fall und ist mit dem neuem offiziellen BIOS behoben.

mfg Tommy



[Nacrana]

Hat sich erledigt.
Hatte ja das letzte Finale BIOS drauf.
Der Untersützt ja angeblich die 1333er FSB CPU's...

Aber erst ab dem Beta BIOS funzt der E8400...

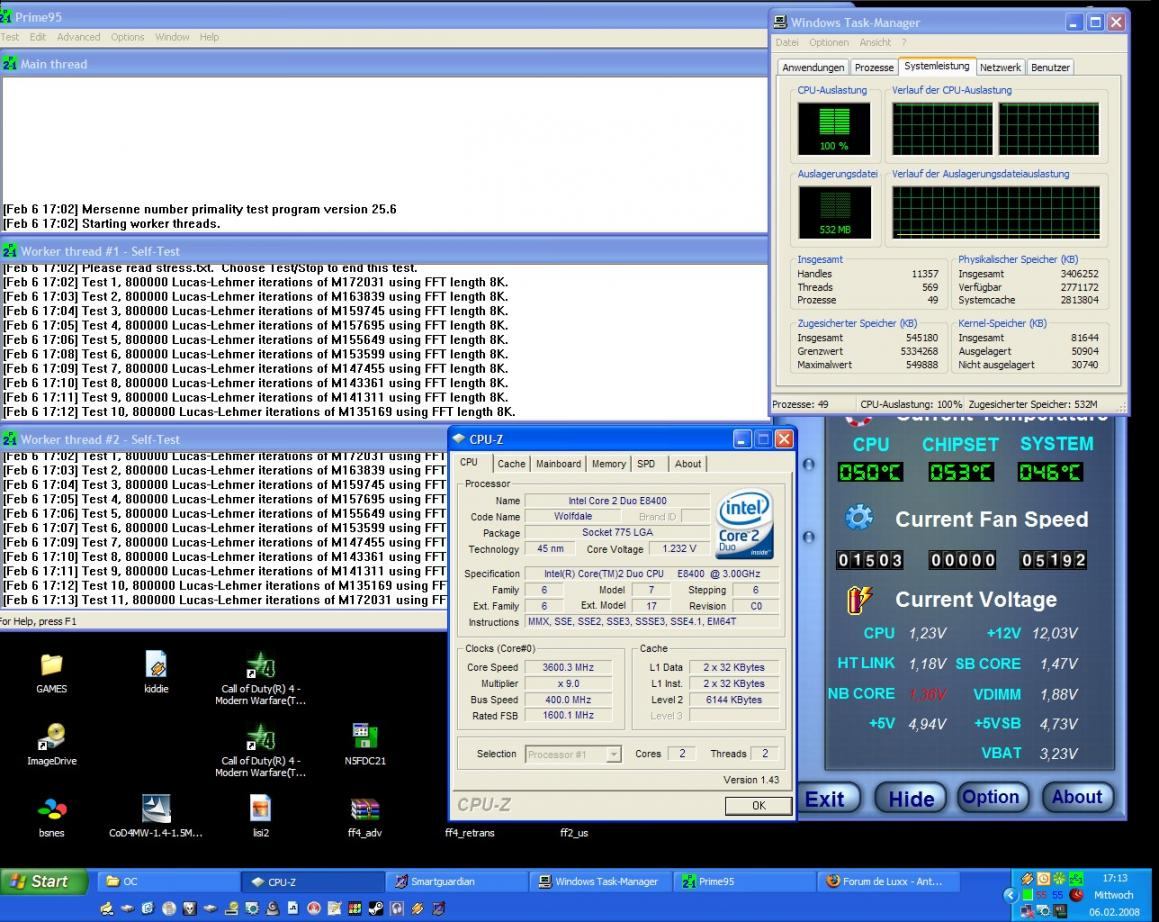

derzeit läuft er unter Prime @ 3,6 GHz @ 1,232v @ 54°C

_________________________

so hab das ma abgebrochen...

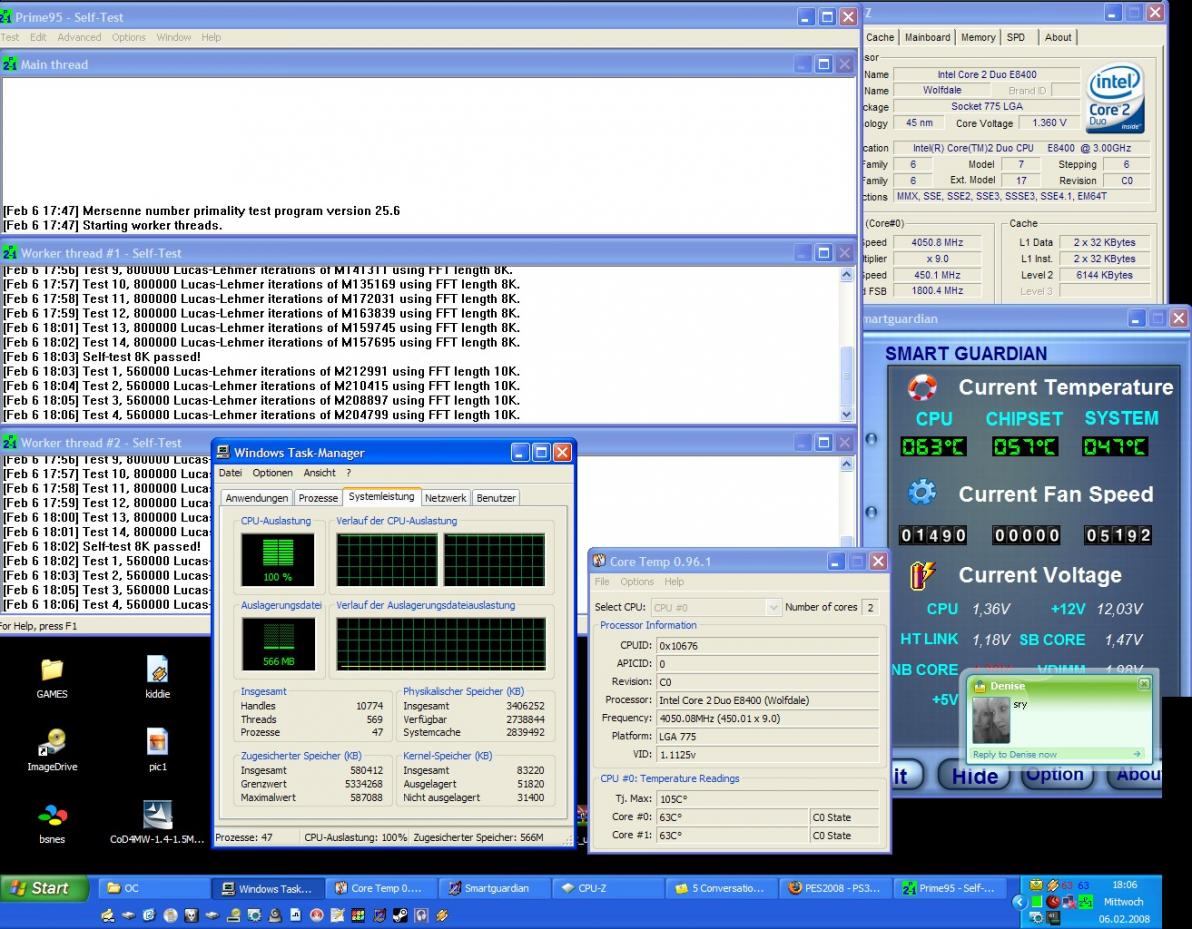

Die 4 GHz sind soeben gefallen

E8400 @ 4050 MHz @ 1,328v @ 62°C

alles @ LuKü mit nem Thermaltake Sonic Tower mit nem 120mm Sandwich

Pics folgen!

___________________________

so... E8400 @ 4050 MHz @ 1,360v @ 63°C :P



[zYk]

Nett ... will auch



[WEBHOUSE]

hio leute... ich hab nen evga 680i board wie auch schon in meiner sig steht... nur der laute lüfter an der northbrige nervt.... aber den northbrigde kühler will ich ja durch nen hr-05ifx ersetzen... aber für den southbrigde kühler hät ich gern interesse an so nem kühler wie auf eurem board^^ kann einer vl. mal abmessen wie hoch der ist...

vl. braucht einer von euch den ja nichtmehr weil er wakü druf hat^^ ich könnt abkaufen



[zYk]

Müste so ca. 1cm hoch sein, is grad schwer zu erkennen mit zwei Karten davor.



[CBOT]

hio leute... ich hab nen evga 680i board wie auch schon in meiner sig steht... nur der laute lüfter an der northbrige nervt.... aber den northbrigde kühler will ich ja durch nen hr-05ifx ersetzen... aber für den southbrigde kühler hät ich gern interesse an so nem kühler wie auf eurem board^^ kann einer vl. mal abmessen wie hoch der ist...

vl. braucht einer von euch den ja nichtmehr weil er wakü druf hat^^ ich könnt abkaufen

Such mal nach Coolink SWAP wenn du so einen willst ansonsten würde ich an deiner stelle einen Pasiven benutzen.Weis jetzt aber grade nicht ob der passt http://geizhals.at/deutschland/a199408.html.
Lochabstand :
54,8mm und mit flügel 79.7mm
Der auf dem DFI ist zwar sehr leise aber viele wollen ja nix mehr hören.



[Nacrana]

hat einer von euch schon einen E8400 versucht zu OC'en?

Ich bekomm meinen leider nicht stable bei 4050 MHz -> 1,390v :/

greetz



[CBOT]

Nein leider nicht im moment bin ich selbst noch ohne CPU mit dem Board.
Steht hier einsam und Verlassen neben mir im Case und ich kann es net nutzen Leider im moment.



[zYk]

hat einer von euch schon einen E8400 versucht zu OC'en?

Ich bekomm meinen leider nicht stable bei 4050 MHz -> 1,390v :/

greetz

Inwiefern nicht stable? Was hast du denn ansonsten für Settings?



[Nacrana]

hab die NB und SB vCore leicht angehoben.

Hab unlinked -> RAM läuft auf 800 MHz...

ich mach ma bei gelegenheit nen Screen.

Gruß Nacrana



[zYk]

Für 450MHz FSB reicht NB leicht anheben nicht, ich muss für 400-425 schon von 1.3 auf 1.54 gehen. SB brauchste eigentlich nicht anfassen, VTT schon viel eher. Und lockere lieber die Timings bei deinem RAM und lass ihn Sync laufen wenn es geht. Unlinked ist ziemlicher Unsinn, da kannste lieber etwas weniger CPU-Takt in Kauf nehmen und dafür nen Batzen mehr Speicherdurchsatz.



[Nacrana]

Mein Mushkin Speicher lässt sich relativ schlecht OCen... :/
Welchen Teiler soll ich nehmen?
Die NB heb ich dann auf 1.54
Welche Timings für den RAM?



[zYk]

Hmm.. hast du 4x 1GB oder 2x 2GB? DDR2-800? Gibt ja keine richtigen RAM Teiler, nur Unlinked und die anderen sind ja eher RAM Multis es sei denn man rechnet von QDR auf DDR

Probier erstmal Linked\Sync bei 5-5-5-15 @ 2T mit der von Muskin empfohlenen RAM Spannung. Wenn das nicht funktioniert musst du wohl bei Unlinked bleiben oder halt etwas mehr Spannung geben wenn die Temps ok sind. Wenns funktioniert wäre 1T natürlich das beste, da dreht das Board richtig auf.

Wenn Unlinked, dann irgendwas einfaches wie DDR750, das entspräche dem Teiler von DDR800 auf DDR667 (6:5).

Achja NB sollte irgendwie aktiv gekühlt sein bei der Spannung, ab 1.4V meinte Pete_X glaube ich mal. Bei mir sitzt der Lüfter vom Scythe Infinity genau darüber und saugt die Luft an, daher brauchte ich keinen extra Lüfter.



[Nacrana]

hab 4x1 GB...
bei mir hab ich auch ein Sandwich von daher...

ich check das gleich ma ab

greetz



[zYk]

Ich hatte mit 4x 1GB ziemliche Probleme, sporadisch Bluescreens beim Booten und Freezes im OS. Waren allerdings auch zwei verschiedene DualChannel Kits von GeIL und Crucial und nur im 64bit Vista der Fall.

Leider will mein SLI immernoch nicht richtig. Als letzte Option werde ich nacher noch den zweiten PCIe Stromanschluss belegen (obwohl laut Anleitung nur einer gebraucht wird um stabilen Betrieb zu ermöglichen). Diskettenlaufwerk brauche ich ja im moment nicht.



[Nacrana]

das mit dem BSOD @ Boot hatte ich auch schon merfach... und die Freezes im BIOS kamen auch schön paar ma vor -.-"
Sind 2 DC Kits...



[zYk]

Hast mal mit nur 2GB getestet ob die 450MHz FSB stabil sind? Sobald ich bei mir 2GB wieder rausgenommen hab lief alles wieder ohne Probleme.



[Bullshooter]

Wollte Euch eine freudige Mitteilung machen,der QX9650 bootet auf dem DFI680iLT.
Screen folgt.



[Bullshooter]

Hier mal ein Screen von meinem QX9650 auf dem DFI.
Taktung 4GHz mit 10x400 nur Vcore verändert,der Rest auf Stock.



[zYk]

Wow nicht übel. Leider hab ich festgestellt, dass mein 680i die 8800GT (sowohl 512MB als auch 1024MB) ausbremst. Im DFI P35 laufen beide Karten schneller. Im SLI sind die beiden 1024MB 8800GT dann gut 20% langsamer als bei einem hier aus dem Forum, der das Asus Striker II Formula hat.



[Indi67]

Hab´Probleme mit SLI in der Doku hab ich gelesen, dass im Bios entsprechend etwas eingestellt werden müsste. Ich finde aber nichts. Kann mir jemand helfen.
Im Treiber ist es eingestellt, 3dmark läuft auch schneller. Alles schein io. Stecker an den PCIs sind auch gesteckt. Hab aber Abstürze bei CoH. (750 W NT, Vista 32Bit).



[zYk]

Muss leider sagen, dass ich vom SLI des Boards enttäuscht bin. SLI soll man ja im BIOS aktivieren, wofür es aber keine Option gibt. Laufen tut SLI aber auch so, nur leider überhaupt nicht stabil und auch nicht annähernd so schnell wie auf dem 780i obwohl der ja im Prinzip nicht viel anders ist.

In deinem Fall könnte noch ein Floppy Stromstecker an einem der beiden PCIe Slots was helfen.



[Indi67]

sind gesteckt, wie beschrieben.
Von dem Board bin ich auch sehr enttäuscht.
Schalte ich das Board mal für einen Tag aus, startet es nicht mehr.
Overclocking ist echt etwas für Leute mit Geduld.
Einen zweiten Ram Riegel mag es auch nicht gerne.
So oft wie bei diesem Board habe ich in den letzen 10 Jahren keinen clear CMOS gemacht. Einstellung die heute gehen laufen morgen nicht mehr und man fängt wieder von vorne an. GTL habe ich auch mal kurz probiert aber kein sofortiges befriedigendes Ergebnis bekommen,
Sucht noch jemand ein gebrauchtes Board?



[Bullshooter]

Nun mal nicht gleich die Flinte ins Korn werfen.
Das mit den GTL´s braucht seine Zeit.
Habe mir mit dem LP UT P35 T2R 5 1/2 Wochen das Hirn zermatert mit den GTL´s.
Was beim DFI wichtig ist ist das Netzteil!!!!
Wegen der digitalen Spawas.
Nur als Beispiel,bei mir Settings die mit dem Coba Nitox laufen gehen mit einem BeQuit überhaupt nicht.Fast alles was über @stock war,war mit dem BeQuit nicht stabil zu bekommen.



[etakubi]

hi zusammen, ich kann mich auch bald als Besitzer eines DFI 680 LT nennen.
Mal sehen wie mein Quad und meine neuen RAM auf dem Board laufen werden wenn ich es bekomme.
Gibt es irgend etwas wichtiges zu beachten mit nem Q6600 bzw. welches BIOS ist euerer Meinung nach empfehlenswert da ich schon alles sammeln will was ich für die Installation benötige.
Hinzugefügter Post:
Falls es von Interesse ist, es gibt seit geraumer zeit eine neue Version von "Tmod-Logan's-DFI-Bios Flash & Utilities CD"

Falls es einigen nicht bekannt sein sollte was das ist, es handelt sich um eine iso Datei, die man auf CD brennt um für sein DFI Board zb. einen BIOS wechsel per CD zu flashen.

Weitere Info's und auch der Download siehe unter folgendem Link: Tmods-DFI-Bios Flash & Utilities CD v.11.0

Change Log v11.0
Added New Screen, LanParty DK 790FX-M2RS
Added New Screen, LanParty DK X38-T2R

Added LanParty DK 790FX-M2RS D7LD122.BIN
Added LanParty UT 790FX-M2R Beta R7LD212.BIN
Added LanParty UT 790FX-M2R R7LD130.BIN
Added LanParty UT P35-T2R Beta LP35D214.BIN
Added LanParty DK P35-T2 Beta DK3PD213.BIN
Added LanParty DK P35-T2RS Beta DK35D213.BIN

Interssant für euch ist wohl diese Abteilung

Vielleicht gefällt es euch so gut das man es auf Seite 1 Editieren kann



[etakubi]

So nun bin ich auch stolzer Besitzer des DFI's, bin auf jeden Fall schon begeistert von dem board auch wenn es etwas dauern wird bis ich das ganze BIOS kenn
Auf jeden Fall scheint sich mein Q6600er recht wohl zu fühlen, habe mal gleich das neuste Beta Bios im Test und bis jetzt scheinen die 3,5 GHz Stabil zu laufen, Temps sind auch alle recht moderat.



[CBOT]

Prima ich komm mit meinem 3060er nicht über 3400Mhz egal was ich mache dabei rennt der mit 1,28V die 3400Mhz.



[etakubi]

Mal ne frage, für was ist das "Thermal Management Control", soll das Enabled oder lieber Disabled sein?



[CBOT]

Keine Ahnnung bei mir steht es auf Enabled.



[Tommy_Hewitt]

Ich glaub das is die interne Notabschaltung in der CPU. Ich würds auf Enable lassen



[WHO CARES ??]

bezieht sich auf "Thermal Monitor" (=Throttling)
