Hey ich bins nochmal.
Hab nach wie vor ein Problem mit den oberen Schichten.

Also Drucker ist ein Anycubic Vyper.
habe jetzt mal noch den Bowden Schlauch getauscht gegen den blauen von Creality und ne neue 0,4er Nozzle eingebaut, da ja eh dann gerade alles auseinander war.

Druckbild ingesamt hat sich verbessert.

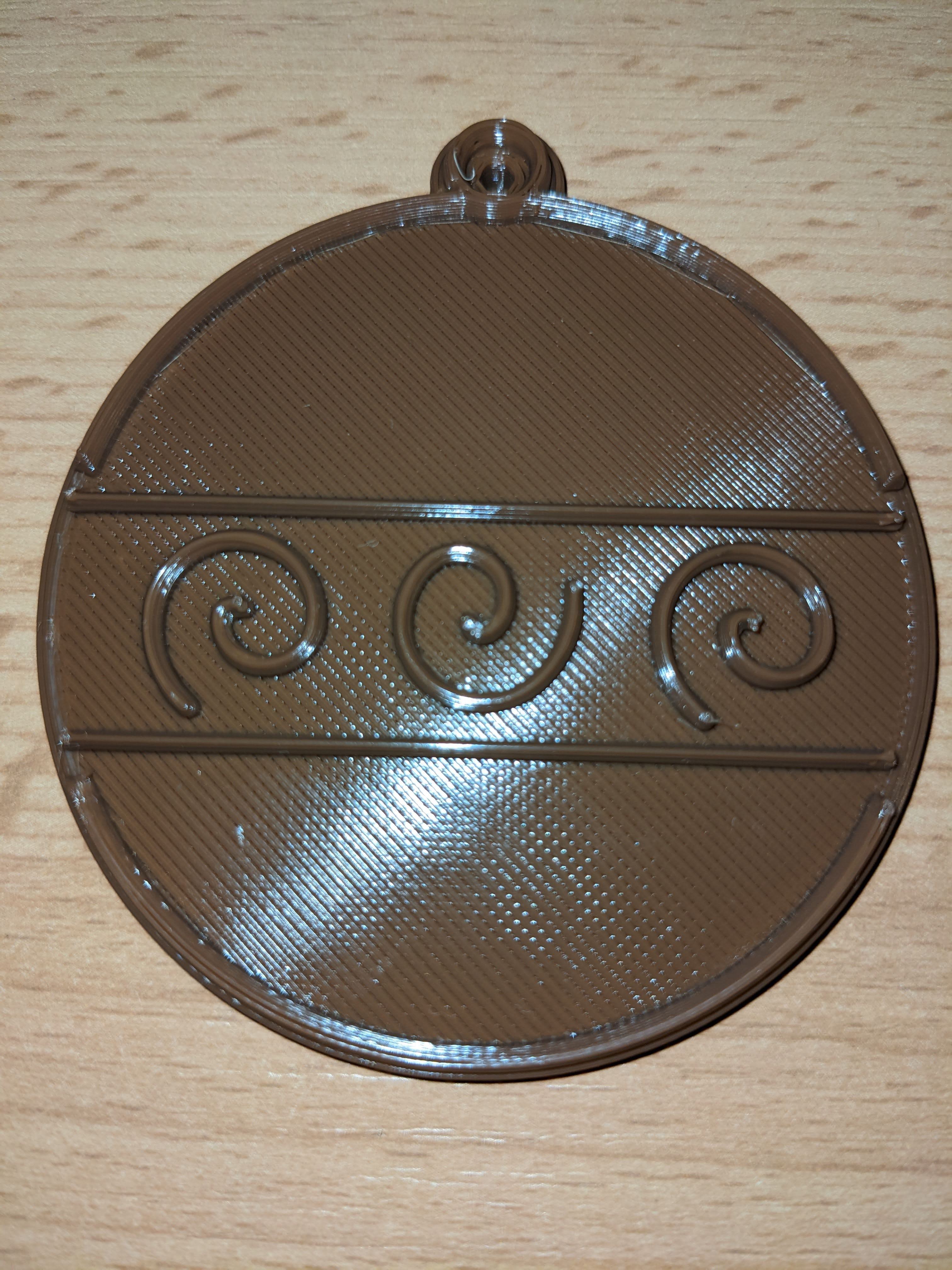

Die oberste Schicht sieht jedoch immer noch komisch aus. Hoffe man sieht es. Man kann da durch gucken auf die unteren Schichten.
Die Bahnen sind nicht aneinander.

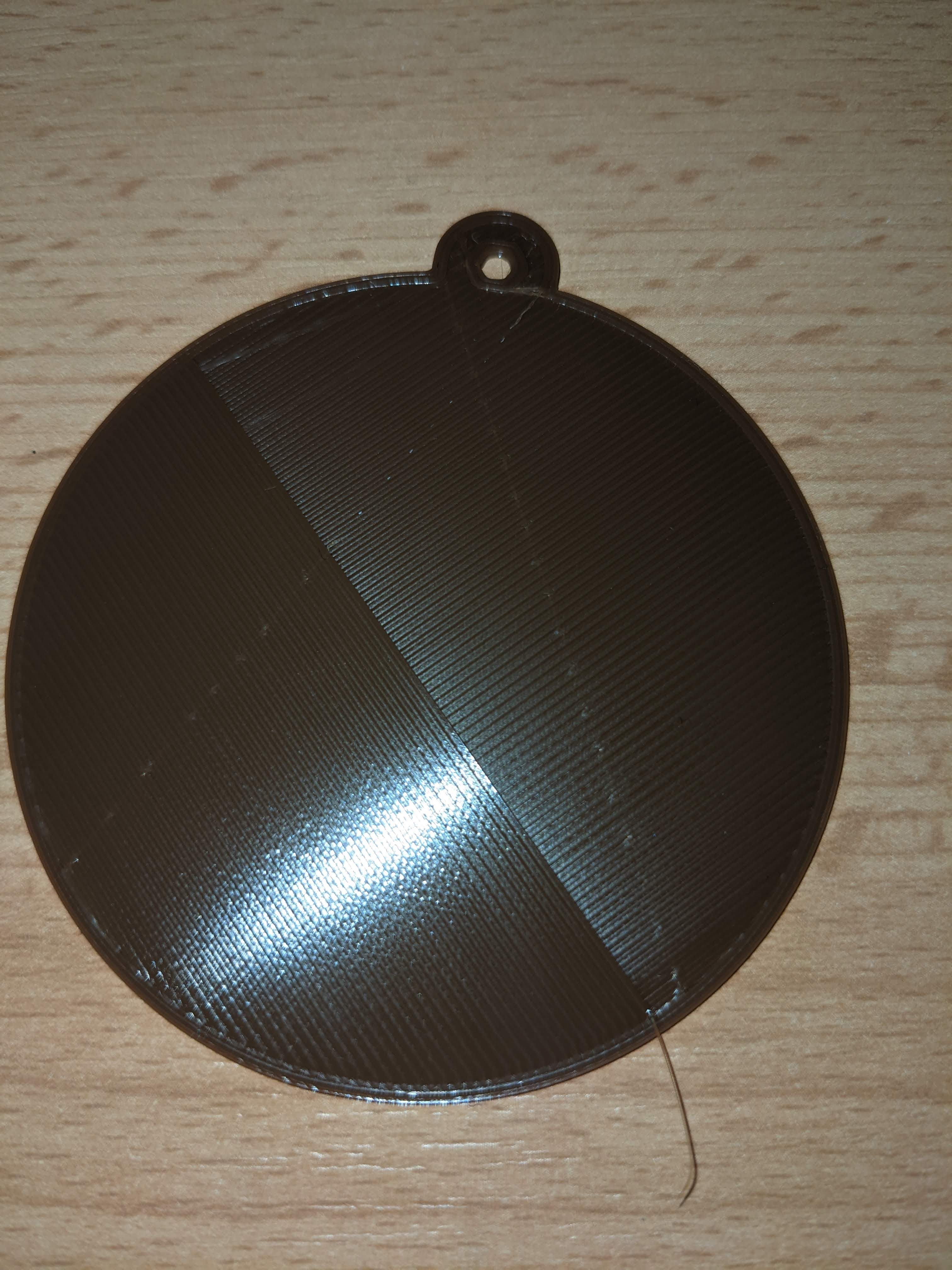

Zur Gegenüberstellung habe ich mal das selbe Modell nach der 4. Lage abgebrochen.
Die sind Glatt wie ein Babyarsch und komplett geschlossen.

Habe auch schon mehr Top/Bottom Layer gedruckt aber immer das gleiche.
Infill Spaßeshalber auf 90% aber keine Besserung.

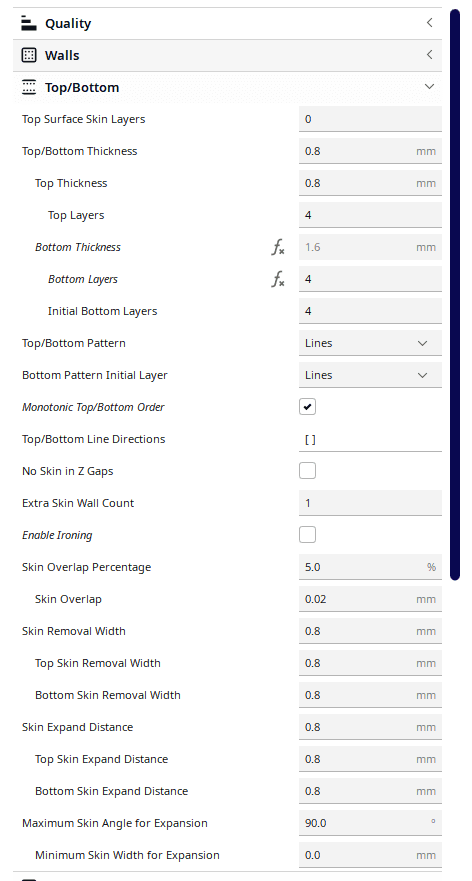

Habe hier mal noch die Einstellungen für Top/Bottom + die Klipper printer.cfg eingefügt.

[include mainsail.cfg]
[include macros.cfg]
#[include timelapse.cfg] # delete # if timelapse.cfg will be used

############################################
# Stepper
############################################

[stepper_x]
step_pin: PC2
dir_pin: PB9
enable_pin: !PC3
microsteps: 16
rotation_distance: 40
endstop_pin: !PA7
position_min: -3
position_endstop: -3
position_max: 245
homing_speed: 60
homing_retract_dist: 5.0
homing_retract_speed: 30
second_homing_speed: 15

[stepper_y]
step_pin: PB8
dir_pin: PB7
enable_pin: !PC13
microsteps: 16
rotation_distance: 32
endstop_pin: !PC5
position_min: -10
position_endstop: -10
position_max: 245
homing_speed: 60
homing_retract_dist: 5.0
homing_retract_speed: 30
second_homing_speed: 15

[stepper_z]
step_pin: PB6
dir_pin: !PB5
enable_pin: !PC14
microsteps: 16
rotation_distance: 8
endstop_pin: PB2
#position_endstop: 0.0
position_max: 250
position_min: -5
homing_speed: 5.0

[stepper_z1]
step_pin: PC0
dir_pin: !PC1
enable_pin: !PC15
microsteps: 16
rotation_distance: 8
endstop_pin: PC6

[extruder]
step_pin: PB4
dir_pin: !PB3
enable_pin: !PA15
microsteps: 16
rotation_distance: 22.3142258625 #has to be calibrated by everyone
gear_ratio: 50:17
full_steps_per_rotation: 200
nozzle_diameter: 0.400
pressure_advance: 0.45
pressure_advance_smooth_time: 0.060000
filament_diameter: 1.750
max_extrude_only_distance: 500.0
heater_pin: PA1
sensor_type: ATC Semitec 104GT-2
sensor_pin: PC4
control = pid
pid_kp = 25.313
pid_ki = 1.318
pid_kd = 121.503
min_temp: 0
max_temp: 260
max_extrude_cross_section: 50.0

############################################
# FANS
############################################

[heater_fan extruder_fan]
pin: PB1

[fan]
pin: PA0

[temperature_fan Mainboard]
pin: mcu:PA14
sensor_type: temperature_mcu
max_power: 1.0
shutdown_speed: 1.0
hardware_pwm: false
kick_start_time: 0.5
off_below: 0.4
max_temp: 100
min_temp: 20
target_temp: 50
max_speed: 1.0
min_speed: 0.3
control: pid
pid_Kp: 1
pid_Ki: 1
pid_Kd: 1

############################################
# Heatbed & Mesh
############################################

[heater_bed]
heater_pin: PA4
sensor_type: EPCOS 100K B57560G104F
sensor_pin: PB0
control = pid
pid_kp = 71.060
pid_ki = 1.301
pid_kd = 969.965
min_temp: 0
max_temp: 110

[probe]
pin: !PB12
z_offset: 0
speed: 8.0
samples: 1
activate_gcode:
probe_reset

[output_pin probe_reset_pin]
pin: PB13

[bed_mesh]
mesh_min: 15,15
mesh_max: 230, 230
probe_count: 5,5
mesh_pps: 2,2
algorithm: bicubic
speed: 50
horizontal_move_z: 5
fade_start: 1.0
fade_end: 10.0
fade_target: 0.0

[safe_z_home]
home_xy_position: -3,-7
z_hop: 10

[gcode_macro probe_reset]
gcode:
SET_PIN PIN=probe_reset_pin VALUE=0
G4 P300
SET_PIN PIN=probe_reset_pin VALUE=1
G4 P100

############################################
# sonstiges
############################################

[output_pin LED]
pin: mcu:PA13
pwm: False
value: 0

#[filament_switch_sensor runout]
#pause_on_runout: True
#switch_pin: PA5

[output_pin beeper_pin]
pin: PB15
pwm: True
value: 0
shutdown_value: 0
cycle_time: 0.001

[firmware_retraction]
retract_length: 5
retract_speed: 30
unretract_extra_length: 0
unretract_speed: 30

[input_shaper]
shaper_freq_x: 81.0
shaper_type_x: ei
shaper_freq_y: 58.4
shaper_type_y: 2hump_ei

[temperature_sensor Raspi]
sensor_type: temperature_host
min_temp: 0
max_temp: 100

############################################
# MCU & Printer
############################################

[mcu]
serial: /dev/ttyUSB0
restart_method: command

[printer]
kinematics: cartesian
max_velocity: 150
max_accel: 2000
max_accel_to_decel: 1000
max_z_velocity: 5
max_z_accel: 100

############################################
# Input Shaper Config
############################################

#[adxl345]
#cs_pin: rpi:None

#[resonance_tester]
#accel_chip: adxl345
#probe_points:
# 122.5,125,20

#[mcu rpi]
#serial: /tmp/klipper_host_mcu

#*# <---------------------- SAVE_CONFIG ---------------------->
#*# DO NOT EDIT THIS BLOCK OR BELOW. The contents are auto-generated.
#*#
#*# [extruder]
#*#
#*# [heater_bed]
#*#
#*#
#*# [bed_mesh default]
#*# version = 1
#*# points =
#*# -1.415000, -1.435000, -1.430000, -1.275000, -1.010000
#*# -1.340000, -1.430000, -1.455000, -1.285000, -1.005000
#*# -1.395000, -1.465000, -1.500000, -1.320000, -1.025000
#*# -1.495000, -1.550000, -1.530000, -1.320000, -1.035000
#*# -1.610000, -1.615000, -1.535000, -1.345000, -1.060000
#*# tension = 0.2
#*# min_x = 15.0
#*# algo = bicubic
#*# y_count = 5
#*# mesh_y_pps = 2
#*# min_y = 15.0
#*# x_count = 5
#*# max_y = 230.0
#*# mesh_x_pps = 2
#*# max_x = 230.0
#*#
#*# [stepper_z]
#*# position_endstop = 0.200


Bin mit meinem Latein am ende.
Die ersten Layer haben ja auch nicht diese Lücken..


Anhänge

  • PXL_20221007_145407583.jpg
    1,1 MB · Aufrufe: 62
  • PXL_20221007_145418597.jpg
    580,8 KB · Aufrufe: 65
  • 1665155136866.png
    10,7 KB · Aufrufe: 60
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hast du auch mal Prusa Slicer oder SuperSlicer genommen mit nem Standard Profil für den Vyper und damit mal getestet? Nicht das du dein Cura Profil evtl zerschossen hast.

@Luke3120
Ähm, irgendwie kommen mir deine Skin Werte vil zu klein vor.

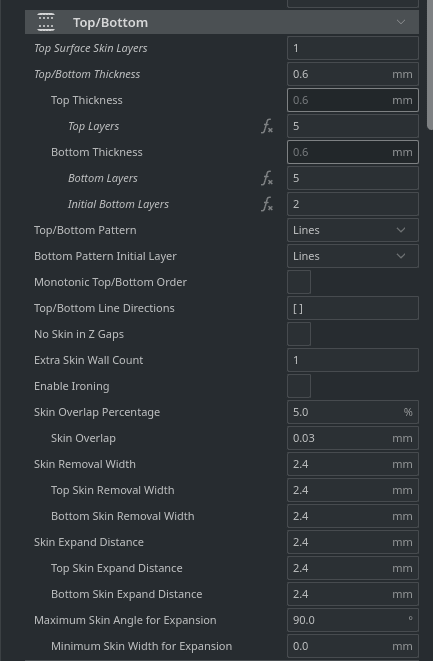

Probier mal folgende Werte:


Wieso steht "Top surface skin layers" bei dir auf 0?

Hatte extra nochmal bei 0 angefangen mit dem Cura Standard Profil von Anycubic.
Da war das so drin.

Habs jetzt mal so eingstellt wie auf deinem Screenshot zu sehen und Drucke jetzt nochmal.
Wenns dann nicht geht werd ich mich mal mit einem anderen Slicer auseinandersetzten müssen.

Wollte schonmal auf den Superslicer umsteigen aber wenn man von Cura kommt ist das ne andere Welt :d

So leider kein Erfolg gehabt.
Hardwaredefekt glaube ich nicht. Dafür ist das zu gleichmäßig. Was meint ihr?
Die Bottom Layer werden ja auch einwandfrei.

Mit 1 Surface Layer und den 2.4 anstatt 0.8 hatte ich außen herum Lücken gehabt.
Bahnen waren aber wie gehabt nicht komplett aneinander.
Dann habe ich mir das Profil von "MPOX" (Youtuber) geholt. gleiches Bild.

Mit diesem Profil hatte ich angefangen. Und da hatte ich keine Lücken zwischen den Bahnen gehabt.


Werd mich jetzt dann mal mit dem Superslicer beschäftigen.


Man fühlt sich sicher, weil man denkt Dank 3D Drucker und CNC schon viel zu wissen und dann kommt der Laser...

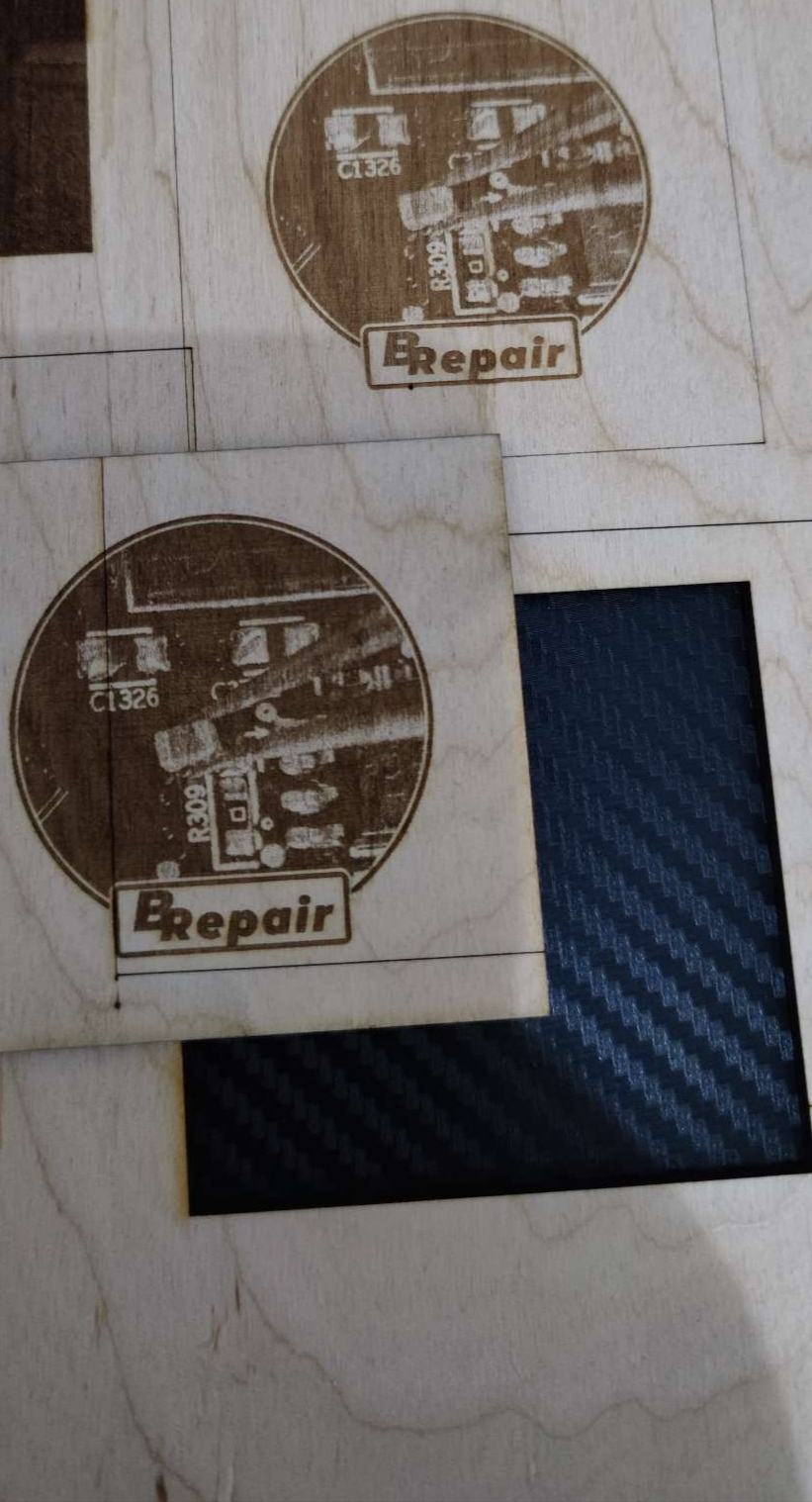

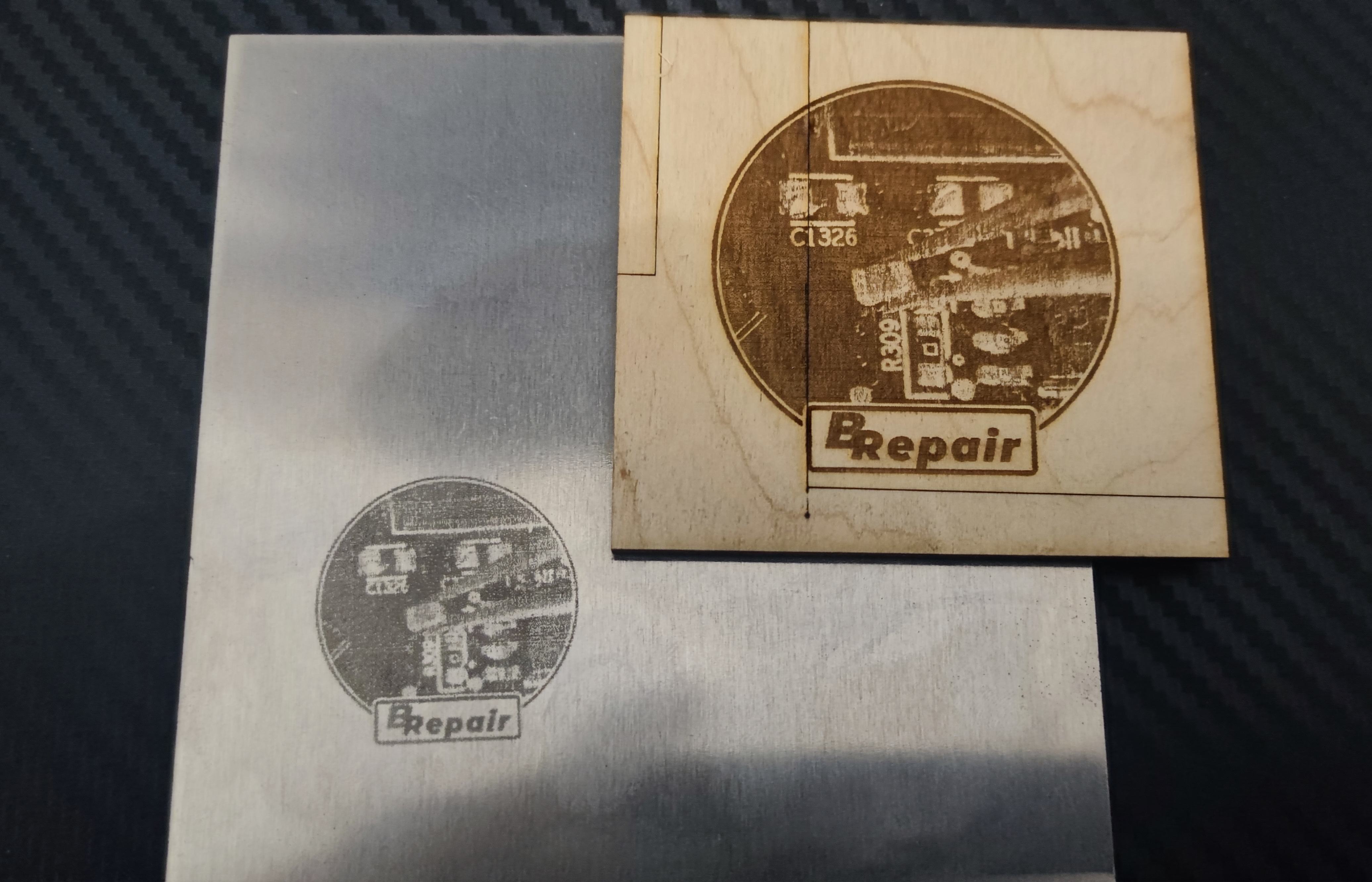

Aber funktioniert, schneidet schleißfrei und gravieren auf Sperrholz läuft gut. Als nächstes Alu gravieren.

Der Silent Umbau von meinem Flashforge Creator Pro 2 ist immer noch auf der langen Bank, hatte noch keine Zeit die 2209er umzulöten aber bald :d

Luke3120 schrieb:
So leider kein Erfolg gehabt.
Hardwaredefekt glaube ich nicht. Dafür ist das zu gleichmäßig. Was meint ihr?
Die Bottom Layer werden ja auch einwandfrei.

Mit 1 Surface Layer und den 2.4 anstatt 0.8 hatte ich außen herum Lücken gehabt.
Bahnen waren aber wie gehabt nicht komplett aneinander.
Dann habe ich mir das Profil von "MPOX" (Youtuber) geholt. gleiches Bild.

Mit diesem Profil hatte ich angefangen. Und da hatte ich keine Lücken zwischen den Bahnen gehabt.


Werd mich jetzt dann mal mit dem Superslicer beschäftigen.
Zum Vergrößern anklicken....
Versuche Mal ein Profil von Ender 3.

Welche Cura Version nutzt du?

Normal 5.1.1 habs aber auch schon mit 4.13 getestet.

Also den ender als neuen Drucker anlegen?
Oder wie komme ich an das Profil?

Langsam hab ich ein Projektstau bei mir, hab mir noch ein Steamdeck bestellt 🙈

Haste den QQ-S wenigstens los bekommen?

Noch nicht, bin noch nicht dazugekommen den bei Kleinanzeigen reinzusetzen.

Hier im Forum habe ich ihn raus genommen.
Zeitlich ist gerade bei mir etwas schwierig, müsste in 1-2 Wochen aber wieder besser sein.

Kennt jemand eine Druckbettverstärkung zum Drucken für den Saphire Pro? Oder eine von einem anderen Drucker die passt?

Was ist eine Druckbettverstärkung ?

Nennt man das nicht Druckbettstabil ?

toscdesign schrieb:
Kennt jemand eine Druckbettverstärkung zum Drucken für den Saphire Pro? Oder eine von einem anderen Drucker die passt?
Zum Vergrößern anklicken....
Wie wäre es mit einer von diesen Lösungen?



www.thingiverse.com

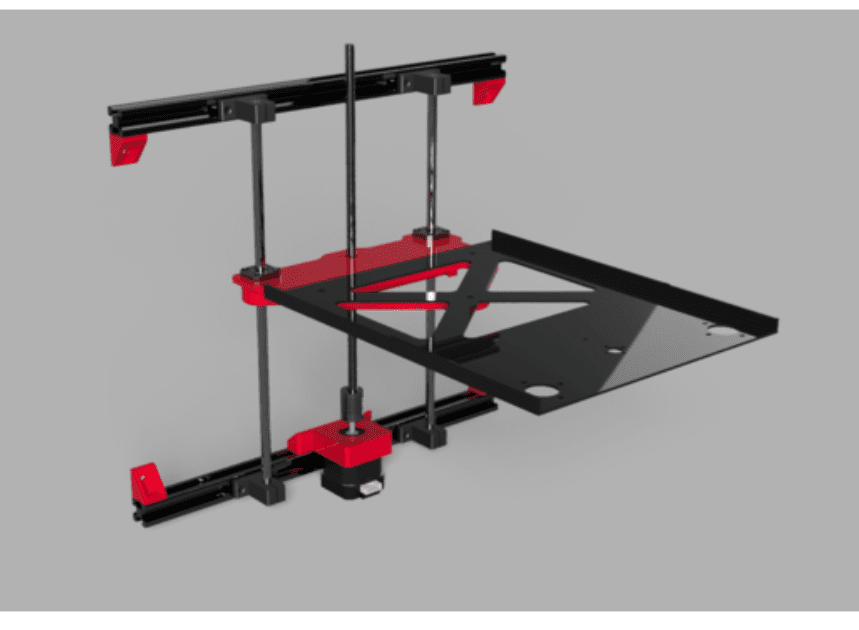

Sapphire Pro Dual_Z Mod by Hubex

I've designed dual Z mod for my TwoTrees Sapphire Pro. This mod helps a lot with bed shaking while fast printing and printing with high accelerations, it provides better stability for heatbed. You can also use dual z leveling with this addon.I printed some calibration cube's with 7k acceleration...
www.thingiverse.com www.thingiverse.com



www.thingiverse.com

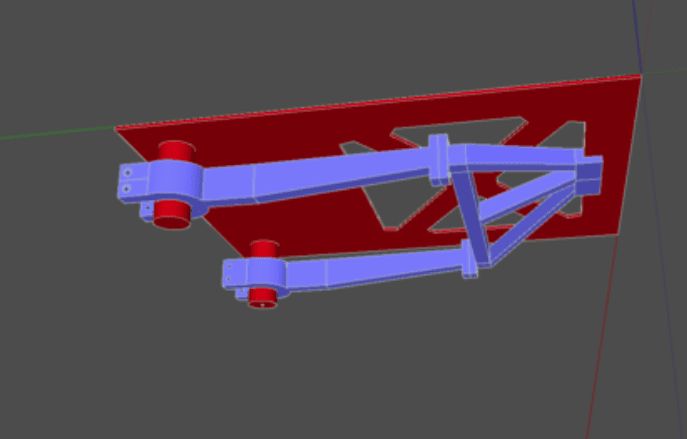

Bed Support | Two Trees Sapphire Pro by ShareTextures

Bed support part to minimize print table vibration.It's using m3 screw set.
www.thingiverse.com www.thingiverse.com

Gab es da nicht einen Dualz mod für ?

Vielleicht hat ja jemand eine Idee was ich tun könnte :-)

Ich drucke hauptsächlich PLA & PETG in schwarz mit meinem Ender 3 V2... Problem: Wenn ich jetzt mal was weißes drucke, hab ich ewig(!) lange hin und wieder schwarze "Flecken" im Druck.
Dabei hab ich den Ender schon gemodded und bis zur Düse einen PTFE Tube verbaut, damit nirgends mehr "schwarze Reste" im Hotend bleiben können (und um problemlos ABS drucken zu können.)

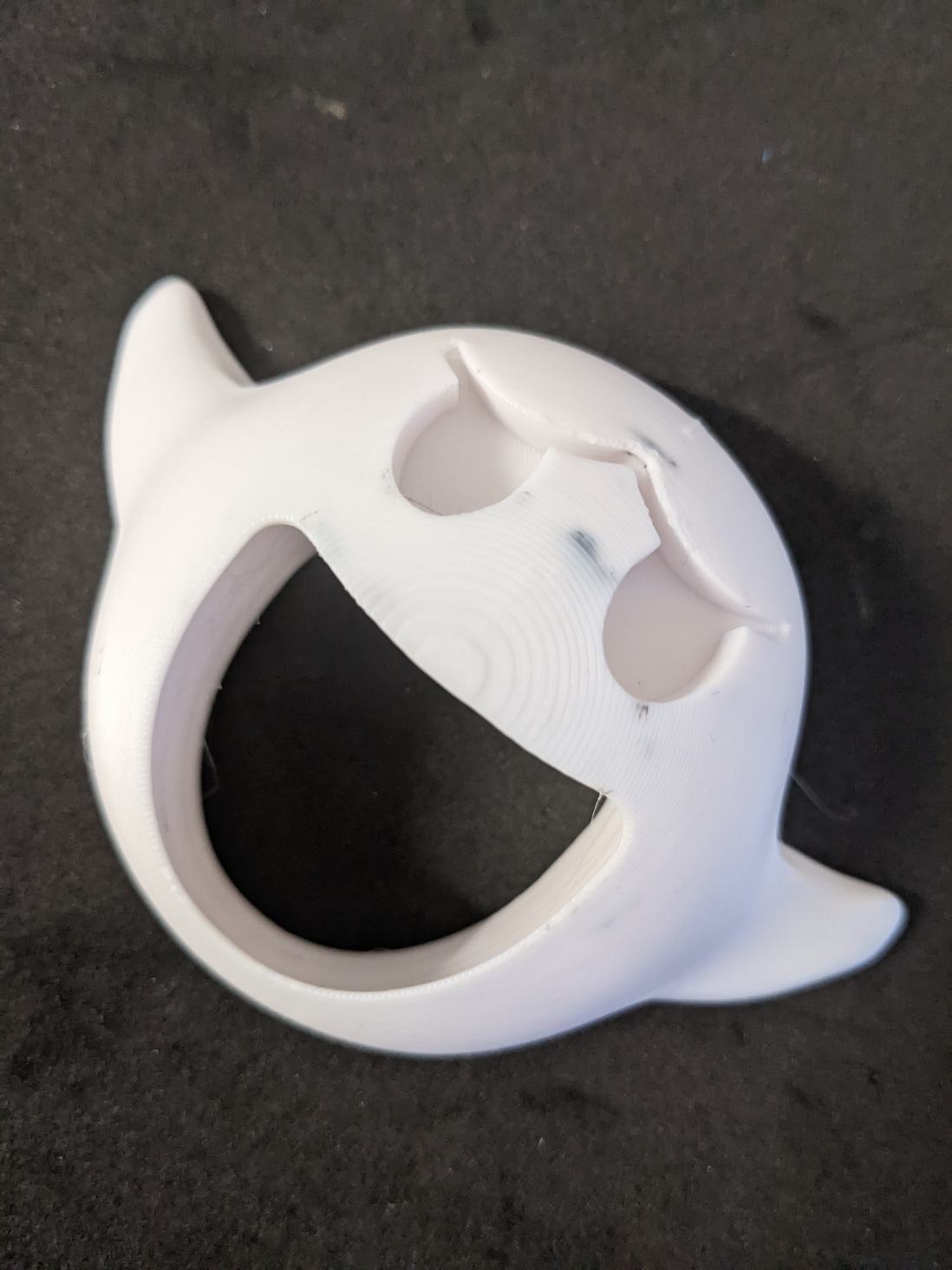

Beispiel - Das müssten so 4h Druckzeit sein. Hatte sowas vor dem Umbau auch schon nach 20+h


Hast du versucht es "Kalt" zu ziehen? Also auf minimal drucktempt aufheizen ~40°C abkühlen lassen und das Filament schnell Rausziehen.

Nach dem Filament Wechsel von Schwarz auf Weiß so um die 20cm Filament durchlaufen lassen.

Und danach die Düse mit einer feinen Drahtbürste sauber machen.

Funktioniert bei mir ganz gut.
Beitrag automatisch zusammengeführt:

ILoveTattoo schrieb:
Gab es da nicht einen Dualz mod für ?
Zum Vergrößern anklicken....
Ja gibt es,
kommt später ggf. noch.

Erstmal das Teil ordentlich zum laufen bekommen, bevor verbastelt wird 😂

Hey,

hoffe ich bin hier richtig. Ich wollte mal so in die Runde fragen ob man im allgemeinen besser mit Elegoo oder Anycubic fährt? Geht mir hier um die allgemeine Qualität, Herstellersupport, Ersatzteilverfügbarkeit sowie eventuelle Communities die später hilfreich sein könnten.

Servus,
Ja du bist richtig 👍

Also ich kann nur von Anycubic sprechen.
Die Qualität ist ganz gut, die Drucker sind ab Werk schon gut voreingestellt und laufen Recht gut.

Der Service ist eine Katastrope, Aussagen zu technischen Daten stimmen teilweise nicht.
Schau Mal hier, da sind meine Erfahrungen mit dem Mega SE: https://www.hardwareluxx.de/communi...sts-erfahrungen-und-umbau-zum-octoal.1314269/


Zu Elegoo kann ich gar nichts sagen, aber die anderen bestimmt

Danke werd ich das nächste mal probieren. Nur Drahtbürste ist bei einer Plated Copper Düse vermutlich nicht so gut.

Domez schrieb:
Hey,

Elegoo oder Anycubic fährt? Geht mir hier um die allgemeine Qualität, Herstellersupport, Ersatzteilverfügbarkeit
Zum Vergrößern anklicken....
Pest und Cholera. Alle Chinahersteller sind hundsmiserabel was den Support angeht. Wenn es ein günstiger Chinadrucker sein sollte würde ich am ehesten einen Creality nehmen, nicht weil die einen guten Support haben, sondern weil die mit am umsatzstärksten sind und die Wahrscheinlichkeit hoch ist, dass es schonmal jemanden mit dem identischen Problem gab.

Ansonsten der günstigste nicht-chinadrucker dürfte Prusa Mini für ~450€ sein. Da gibt es dann auch richtigen Support.

Einfach bei einem Deutschen Shop kaufen . Dann passt auch der Support . Ich hatte bei 3dJake zumindestens nie ein Problem .
Und ob man es glaubt mit Bigtreetechn und Biqu auch keine Probleme. Grade der Technische Support ist da Klasse. Allerdings sind English Kenntnisse ganz hilfreich

Gamer1969 schrieb:
Wie wäre es mit einer von diesen Lösungen?

Anhang anzeigen 801859

www.thingiverse.com

Sapphire Pro Dual_Z Mod by Hubex

I've designed dual Z mod for my TwoTrees Sapphire Pro. This mod helps a lot with bed shaking while fast printing and printing with high accelerations, it provides better stability for heatbed. You can also use dual z leveling with this addon.I printed some calibration cube's with 7k acceleration...
www.thingiverse.com www.thingiverse.com

Anhang anzeigen 801860

www.thingiverse.com

Bed Support | Two Trees Sapphire Pro by ShareTextures

Bed support part to minimize print table vibration.It's using m3 screw set.
www.thingiverse.com www.thingiverse.com
Zum Vergrößern anklicken....
Kann statisch nicht funktionieren. Voron Trident bauen.
