[Sammelthread] Foxconn Mars (Intel P35)

MARS


Intel® Core™2 Quad, Core™2 Extreme, Core™2 Duo, Pentium® Dual-Core, Pentium® D, Pentium® 4, Celeron® processors, Socket T (LGA775)
Supports Intel® next generation 45nm Multi-Core processors
1333/1066/800 MHz (FSB)
Dual channel DDR2 1066(oc)/800/667 x 4 DIMMs, Max. 8GB
2 x PCIe x16, 2 x PCIe x1, 3 x PCI
ATA x 1, 1394a x2, SATA II x 6, eSATA x 1
7.1 channel Audio, Realtek® ALC888
GbE LAN, Realtek® RTL8111B
12 USB 2.0 ports

http://geizhals.at/deutschland/a286616.html

SPECIFICATION

Processor: Intel® Core™2 Quad, Core™2 Extreme, Core™2 Duo, Pentium® Dual-Core, Pentium® D, Pentium® 4, Celeron® processors, Socket T (LGA775)
Supports Intel® next generation 45nm Multi-Core processors

Chipset: Intel® P35 + ICH9R
Front Side Bus: 1333 / 1066 / 800 MHz (FSB)
Memory: Dual channel DDR2 1066(oc)/800/667 x 4 DIMMs, Max. 8GB
VGA on Die: Discreted
Expansion Slots: 2 x PCIe x16, 2 x PCIe x1, 3 x PCI
IDE: ATA 133 x 1

Serial ATA(SATA)/RAID: 6 x SATAII + 1 x eSATA w / RAID 0, 1, 5, 10; Intel® Matrix storage technology and Intel® Rapid Recover Technology
Audio: 7.1 channel Audio with Realtek® ALC888 (HDA)
LAN: GbE LAN with Realtek® RTL8111B
IEEE1394: 2 x1394a, TI TSB43AB22APDT
Back Panel I/O Ports: 1 set 7.1 channel Audio jacks (6 jacks)
1x PS/2 keyboard port
1x PS/2 mouse port
1x S/PDIF Out Coaxial
1x S/PDIF Out Optical
1x IEEE1394 port
1x eSATA
6x USB 2.0 ports
1x RJ45 LAN port
Internal I/O Connectors: ATX 24-Pin power connector
8-pin ATX 12V power connector
CPU/System/NB/CASE1/CASE2 FAN connectors
1x CD-in connector
1x Front Audio header
1x Floppy connector
1x IRDA
1x Speaker Heatpipe (NB, SB and MOS)
1x Front Panel connector
3x USB 2.0 connectors support additional 6 ports
6x SATAII connectors
1x IDE connector
1x COM header
1x on-board power_LED
1x IEEE1394 connector supports additional one port
3x on-board Switches(Power on, Reset and CLR-CMOS)
BIOS Features: 8Mb flash EEPROM w/ LAN boot PnP, ACPI, WfM, DMI
Support CD: Drivers, Adobe Reader 7.07, Direct X 9.0c, Norton 2006
Standards/Manageability: PCI 2.3, USB2.0, DMI 2.5
Form Factor: ATX (12” x 9.6”)



LINKS:

http://www.quantum-force.net/default.aspx
http://www.quantum-force.net/Products/P000000001/
http://www.foxconnchannel.com/product/Motherboards/detail_overview.aspx?ID=en-us0000338

TESTS UND ANDERE BERCICHTE

http://www.hardware-mag.de/hardware.php?id=484
http://www.xtremesystems.org/forums/showthread.php?t=162306&highlight=mars
http://www.ocaholic.ch/xoops/html/modules/smartsection/item.php?itemid=153
http://forums.vr-zone.com/showthread.php?t=195427
http://www.coolaler.com/forum/showthread.php?t=167420






MOTHERBOARD MANUAL

http://www.foxconnchannel.com/support/downloads_detail.aspx?ID=en-us0001438




BIOS

http://www.foxconnchannel.com/support/downloads.aspx?ProductModel=MARS&TypeID=en-us0000003

DRIVERS

http://www.foxconnchannel.com/support/downloads.aspx?ProductModel=MARS&TypeID=en-us0000004



Registering on the Quantum Force website!


As a member you can enjoy some of the following benefits...

- Access to Beta BIOS and other downloads for Quantum Force products
- Post your technical queries and comments on our forum
- Submit your own system to our "Power Wall" and see how your OC skills compete against others!
- Easy entry to exclusive competitions
- Latest product and promotion news via our newsletter
- Exclusive video content, tutorials and interviews

To learn more about Quantum Force, our aims and beliefs, read the QF Manifesto:-
http://www.quantum-force.net/manifesto.aspx



[Wilhelm_II.]

Gibts das Handbuch auch auf Deutsch zum Downloaden ??

Sonst soweit läuft alles wie ne 1.

mfg

Ja, das deutsche Handbuch kannst du auf http://www.quantum-force.net downloaden, wenn du dich dort anmeldest.



[SOLDIER]

Jo merci habs jetzt auch schon gedownloadet.

Kann mir jemand die genauen Spannungs Einstellungen bitte posten für 4.0 Ghz ?

Probiere schon jetzt die ganze Zeit rum, das 29 Bios ist drauf.

mfg



[SOLDIER]

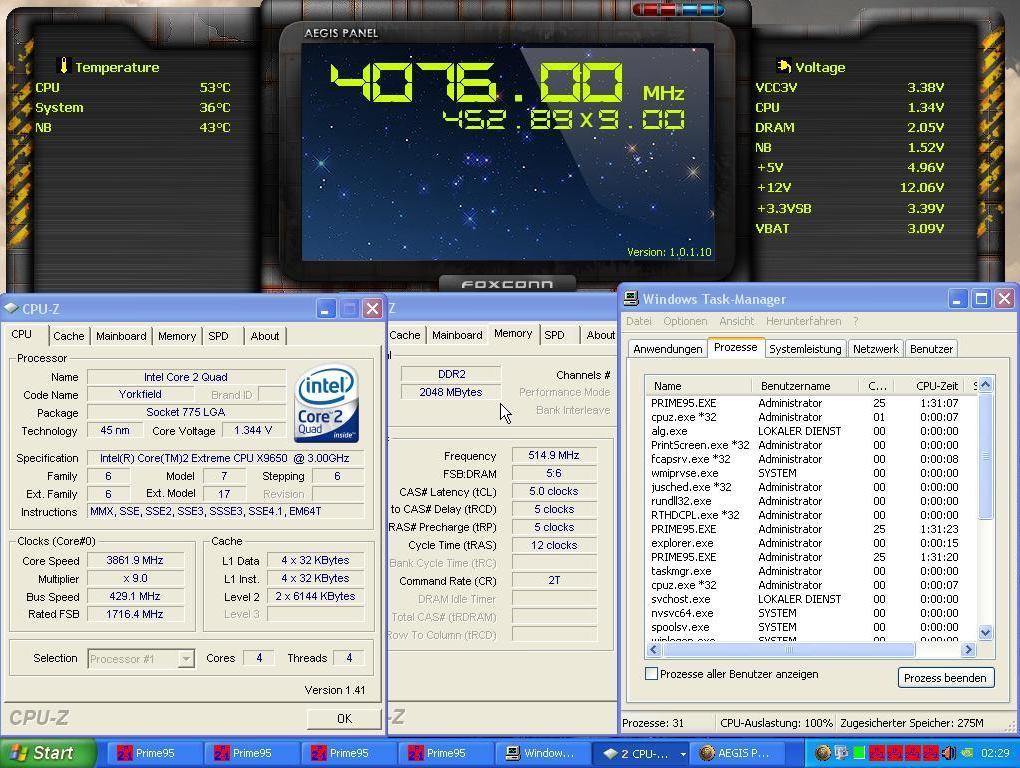

So langsam gewöhne ich mich an das Bord, was mich intresiert ist ob man dem Panel glauben schenken kann jedoch zeigt Win unter System auch 4,08 Ghz an was anderes an als CPUZ mit 3.860 Ghz ??? Was ist richtig ???

Das verstehe ich nicht ?

Schauts euch an und das Multi probs hab ich immer noch würde gerne 10x fahren können der sollte theoretisch bis 35x gehen.

Hab auch mal den Ram auf die blauen Slots gesteckt, aber warum hab ich mit 3860 Ghz auf einmal 4075 Ghz liegt das an der 45nm Struktur ???

mfg



[Mmichel]

Du musst doch wissen, wieviel Mhz du eingestellt hast ?
Gruss.



[SOLDIER]

@ Michel

Schau Dir mal den Everest Screen an da siehst das der York schon wie ein QX9750 läuft, mein E6850 kommt gerade mit 9x333 auf 3.0Ghz, der York gleiche Einstellung höher 3,167 Ghz.

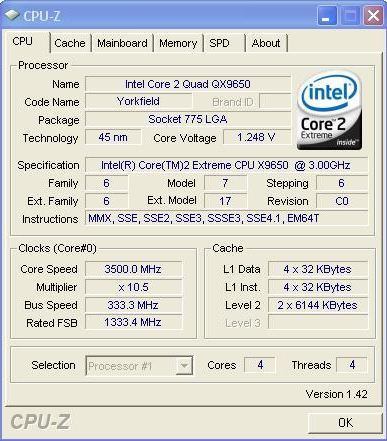

Hier der Screen wo man es sieht:

Ich nehme mal an Everest zeigts mir richtig an wie das Mainbord Tool.

Das Ergenis stimmt der York läuft mit halben Multis :

mfg



[IronAge]

Jemand eine Ahnung ob der Thermalright Ultra 120 extreme auf das Board passt ?

(Lüfter Richtung Gehäuserückseite also nicht quer)

Eventuell wäre ja jemand so freundlich die Höhe des Northbridge Kühlers zu messen ab PCB ?!


THX.



[Limax]

Eventuell wäre ja jemand so freundlich die Höhe des Northbridge Kühlers zu messen ab PCB ?!

Zwischen PCB und NB-Kühler-Spitze liegen ca. 58mm.

Ob der TU120 passt kann ich Dir nicht sagen.



[Limax]

Ich hab's jetzt endlich verbaut. Zusammen mit einem Q6600 unter einem Scythe Mine samt Retention Kit und einem 800MHz Transcend 4GB-Kit.

Einfach 355MHz FSB eingestellt und RAM-Spannung auf 1.9V erhöht. Das resultierte in (bisher) stabilen 3.2GHz CPU- und 850MHz Speichertakt.



[b|ank0r]

Na klingt doch super, kann bei mir bisher auch keine Probleme feststellen, das Dingen läuft und läuft und läuft...



[Limax]

Weiss zufällig jemand, wie man die Fehlermeldung bezüglich des nichtangeschlossenen CPU-Lüfters beim Bios-Posten wegbekommt?

Ich benutze nämlich eine Lüftersteuerung.



[Limax]

Wenn man die Lüftersteuerung im Bios auf "Full Speed" stellt, meckert es bei nicht angeschlossenen Lüftern auch nicht mehr.

Logischerweise.



[earth]

Hallo zusammen, muß man bei dem Bord im Bios EIST deaktivieren (wie beim ABIT IP35) , um den FBS erhöhen zu können?

Schwanke noch zwischen dem Abit und dem Foxconn!

Wie droopt denn die Vcore mit dem Q6600?


Grus
Chris



[b|ank0r]

EIST musste man doch gar nicht deaktivieren um übertakten zu können, auch nicht beim Abit!?

EIST wird automatisch deaktiviert sobald man den Multiplikator ändert, sonst aber nicht. Auf dem Mars funktioniert EIST allerdings auch im übertakteten Zustand, das ist bei weitem nicht bei allen Boards so

PS: Wenn das Geld vorhanden ist würde ich das MARS dem Abit jederzeit deutlich vorziehen.



[earth]

Danke für deine ausführliche Antwort zum EIST!!!

Habe mich etwas irritieren lassen von folgendem Satz zum IP35:

Der Schuldige ist gefunden, EIST muss deaktiviert werden um einen hohen FSB zu erreichen!
Der Takt und die VCore werden in Windows trotzdem entsprechend der Last Zustände noch einwandfrei hoch und runter geregelt!


Vom Geld her sollte es passen (glaube so um die 40 Euro Unterschied), ich will vor allem nicht 2 mal kaufen!

Wie schaut es mit der Lüftersteuerung aus? Bei meinem Asus kann ich den CPU lüfter in 10 % Schritten ändern.

Kann man beim Mars jeden Lüfter einzeln steuern?

Wo liegen deiner Meinung nach die Vorteile beim Mars?

Gruß
Chris



[b|ank0r]

Der Satz ist für das MARS auf jedenfall nicht gültig, hier kann EIST auch im übertakteten Zustand aktiviert bleiben, bietet keine Nachteile und funtioniert prima.

Des weiteren kann man drei Lüfter Anschlüsse per 'Smart Fan' komfortabel im Bios regeln, CPU-, Northbridge und Case (oder so ähnlich). Ich glaube sogar in 5 oder 10% Schritten (habe sie allerdings auf Full Power, da Silent Lüfter im Einsatz).

Die Vorteile vom Mars sind eine sehr gute Verarbeitungsqualität, Leistung, Übertaktbarkeit sowie ein geringer Stromverbrauch (noch weniger als das Abit). Ausserdem ist es sehr ausgereift und läuft stabil und unanfällig. Aber am besten schaust Du dir mal ein paar Reviews an, ein gutes (und zudem Deutsch) ist z.B. das hier: klick mich



[earth]

Ja super, spricht ja alles für das Mars.

Noch mal eine Frage an die q6600 User, wie schaut es bei euch mit dem Vcore droop aus?

Beim Abit IP35 ist der ja ziemlich heftig (bis zu 0,1 Volt!!!)


Pfeifen die Spannungswandler eigentlich beim Q6600?


Gruß
Chris



[Kurbel]

also ich bin mit dem Board auch vollkommen zufrieden



[Limax]

Noch mal eine Frage an die q6600 User, wie schaut es bei euch mit dem Vcore droop aus?

Ich habe einen lediglich winzigen verzeichnen können (0.01V).

Der Quad läuft stabil und ohne VCore-Erhöhung auf 3.2GHz. Höher teste ich, wenn ich mir eine WaKü angeschafft habe.

Pfeifen die Spannungswandler eigentlich beim Q6600?

Nein. Zumindest bei mir nicht.



[b|ank0r]

Ich meine aber auch das das Pfeifen hauptsächlich bei der 'alten' Bauweise aufgetreten ist. Das Mars hat ja die neueste Generation verbaut, wenn auch nicht digital.



[tronicson]

Hallo Leute

Ich hab ein komisches Problem beim O'cen mit dem Board. Bin aber bisher sehr zufrieden mit der Qualität des Boards! Foxconn wird sich machen denk ich!

Eben, wenn ich den Prozzi im BIOS auf 12x 333 stelle dann berechnet er mir die 4000MHz vor - auch beim posten zeigt mir das Board an (12x 333) 4000MHz

Lasse ich ihn durchstarten, zeigt mir aber Windows (CPU-Z und Everest) dass der Kiesel nur mit 3000MHz läuft... auch wenn ich ins BIOS gehe und nachsehe nach dem hochtakten, steht dort wieder 9x 333 - wo ich vorher doch 12x 333 eingegeben hatte und mit F10 das BIOS verliess

Komisch lässt sich nicht übertakten. Hab ich was übersehen?



[Supersaiya]

kann mir einer sagen wie hoch der Northbridgekühler ist und ob ein Noctua CPU-Kühler NH-U12P darauf passt.



[Kurbel]

so ca. 6cm von der Platine aus...



[Limax]

Hallo Leute

Ich hab ein komisches Problem beim O'cen mit dem Board. Bin aber bisher sehr zufrieden mit der Qualität des Boards! Foxconn wird sich machen denk ich!

Eben, wenn ich den Prozzi im BIOS auf 12x 333 stelle dann berechnet er mir die 4000MHz vor - auch beim posten zeigt mir das Board an (12x 333) 4000MHz

Lasse ich ihn durchstarten, zeigt mir aber Windows (CPU-Z und Everest) dass der Kiesel nur mit 3000MHz läuft... auch wenn ich ins BIOS gehe und nachsehe nach dem hochtakten, steht dort wieder 9x 333 - wo ich vorher doch 12x 333 eingegeben hatte und mit F10 das BIOS verliess

Komisch lässt sich nicht übertakten. Hab ich was übersehen?

Zeigt er dir das unter "System" an oder auch in CPU-Z?

Ersteres ist völlig normal, das Ding schnallt die Veränderung des Multis nicht.



[°Leon°]

Sorry für die blöde Frage, hast du ne Extrem Edition?

hat jmd das Board schon mal richtig beheizt so mit 3,6 GHz aufwärts?
Ist schon ein interesantes Board vorallem weil nicht so teuer wie das formula!
und weil es beim Athener OC-Wettbewerb benutzt wurde. Und dort

Hier noch eine Review
Harware-Experten

Leon



[Kurbel]

also 510Mhz macht das Board schonmal ohne Spannungserhöhung bei mir mit...



[b|ank0r]

Versuchs doch jetzt noch mit Chipsatz Undervolting

PS: Es gibt ein neues offizielles Bios - 752F1P11. Läuft genauso perfekt wie das vorige



[°Leon°]

Deshört sich gut an! Was überhaupt keine Chipsatzerhöhung?Also North South FSB?
Gibt es vom Mars verschiedene Rev.?
Das Board wird mir imme sympatischer.
Hab grad gemerkt, dass das Board ja schon mit 3.6GHz gelaufen is hab auf die falsche Zeile geschaut!

Leon



[b|ank0r]

Soweit ich weiss gibt es nur eine Revision. Wozu updaten wenn alles perfekt ist!?



[Kurbel]

das stimmt wohl



[°Leon°]

Stimmt auch wieder!
Hab etz noch mal ne Frage und zwar:
Wenn ich oc (z.B.3,5GHz) um wiviel regelt EIST dann runter? und was?auch NB SB oder nur Vcore?da steig ich irgendwie nicht ganz so durch!
Merkt man irgendwelche performanve einbrüche?
Fragen über Fragen

Guts Nächtle
Leon
