[Sammelthread] Gigabyte (GA-) 990FXA-UD7

​

Preis

Gigabyte 990FX UD7


Spezifikationen:

CPU
AMD AM3+ FX Prozessoren
AMD AM3 Phenom™ II Prozessoren / AMD Athlon™ II Prozessoren / AMD Sempron™ Prozessoren
Supports CPU up to 8 cores
Supports CPU up to 140 W
AMD Cool 'n' Quiet™ Technology

Chipset
North Bridge: AMD 990FX
South Bridge: AMD SB950

Storage
South Bridge
6 x SATA 6Gb/s (SATA3_0~SATA3_5)
SATA RAID 0, RAID 1, RAID5, RAID 10 und JBOD

Marvell 88SE9172:
2 x SATA 6Gb/s (GSATA3_6, GSATA3_7)
RAID 0 und RAID 1
2 x eSATA 6Gb/s (inklusive 1x eSATA/USB Combo)
RAID 0 und RAID 1

Memory
4 x 1.5V DDR3 DIMM für bis zu 32 GB Arbeitsspeicher
Dual Channel Speicherarchitektur
DDR3 2000(O.C.)/1866/1600/1333/1066 MHz Speichermodule

Audio
Realtek ALC889 Codec
High Definition Audio
2/4/5.1/7.1-Kanal
Dolby Home Theater
S/PDIF Out

LAN
Realtek RTL8111E Chip (10/100/1000 Mbit)

USB
South Bridge

Bis zu 14 USB-2.0-/1.1-Anschlüsse (8 Rückseite - inklusive 1x eSATA/USB Combo, 6 intern)

2 x Etron EJ168:
Bis zu 4 USB-3.0-/2.0-Anschlüsse (2 Rückseite, 2 intern)

IEEE 1394
VIA VT6308
Bis zu 2 IEEE 1394a Anschlüsse (1x Rpckseite, 1x intern)

Interne I/O Anschlüsse
1 x 24-pin ATX Main Power
1 x 8-pin ATX 12V Power
1 x PCIe Power Anschluss
8 x SATA 6Gb/s Anschluss
1 x CPU Fan Header
2 x System Fan Header
1 x Power Fan Header
1 x Front Panel Header
1 x Front Panel Audio
1 x S/PDIF Out
3 x USB 2.0/1.1
1 x USB 3.0/2.0
1 x IEEE 1394a
1 x Trusted Platform Module (TPM)
1 x Clear CMOS Jumper
1 x Clearing CMOS Button
1 x Power Button
1 x Reset Button

Rückseite I/O Panel
1 x PS/2-Tastatur/Maus
1 x Optischer S/PDIF Out
1 x Koaxialer S/PDIF Out
1 x IEEE 1394a
8 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x eSATA/USB Combo
1 x eSATA 6Gb/s
1 x RJ-45
6 x Audio Jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)

I/O
ITE IT8720 Chip

H/W Überwachung
Überwachung der Systemspannung
Überwachung CPU/System/Northbridge Temperaturen
Überwachung CPU-/System-/Lüftergeschwindigkeit
CPU-Überhitzungswarnung
Warnung bei Ausfall des CPU-Lüfters
*Überwachung von CPU-Lüfter- und Systemgeschwindigkeit
Die Kontrolle über die Geschwindigkeit der CPU-/System-Lüfter ist abhängig von der verwendeten CPU/dem verwendetem Lüfter.

Bios
2 x 32 Mbit Flash
Lizensiertes AWARD BIOS
DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Spezial Feature
Unterstützt @BIOS
Unterstützt Q-Flash
Unterstützt Xpress BIOS Rescue
Unterstützt Download Center
Unterstützt Xpress Install
Unterstützt Xpress Recovery2
*Unterstützt EasyTune
Verfügbare Funktionen in EasyTune können je nach Mainboard variieren.
Unterstützt Dynamic Energy Saver™ 2
Unterstützt Smart 6™
Unterstützt Auto Green
Unterstützt eXtreme Hard Drive (X.H.D)
Unterstützt ON/OFF Charge
Unterstützt Cloud OC
Unterstützt Q-Share
Unterstützt AMD CrossFireX
Unterstützt Nvidia SLI up to 4-Way

Form Faktor
*ATX Form Faktor; 30,5cm x 26,3cm
Das Board ist 1,9cm breiter als Standard ATX Boards

Accessories
User Manual
Q-Shield
4 x SATA 6Gb/s cable(s)
2 x CrossFire Bridge
1 x 2-Way SLI Bridge
1 x 3-Way SLI Bridge
1 x 4-Way SLI Bridge
1 x Driver/Utility DVD inkl. Norton Internet Security (OEM-Version)


Bilder


Meine Bilder



BIOS



Review´s
HardwareHeaven
TweakTown
Guru3D


Download
Download Area Treiber
Download Area Bios
Download Area Handbuch
Download Area Utility


Kompatibilität

RAM
Kingston Value 2 x 4GB DDR3 1333 CL9 Klick
*G.Skill RipJaws X 2 x 4GB DD3 1600 CL9 Klick Timings müssen selbst eingestellt werden, da das Bios CL 11 einstellt

Luftkühlung
Be Quiet Dark Rock Pro C1 Klick Zwischen dem Kühler und dem ersten PCIe Slot sind 1.3cm Platz
Noctua NH-U12P Klick

Wasserkühlung
EKL arbeitet zur Zeit an einem Full Cover Kühler, der in etwa 3 Wochen verfügbar sein wird. Die jenen die einen CPU Kühler von EKL verwenden, müssen die Backplatte falls eine zum Einsatz kommt etwas modifizieren

Backplatte

Mein danke für die News geht an DUPLEX


RAM OC
Spcial | 930 MHz | 6-8-6-22 1T | 1.69v | 2x2 GB Team Group Xtreem 2000 CL9 | ? | 990FX | Spcial | Screen


So ich werde jetzt mal weiter das Board testen, bei fragen, wünschen und Beschwerden, einfach Posten.



[Duplex]

Fullcover Wasserkühler in 2-3 Wochen auch für das UD7
News | EkWaterBlocks


@EK Backplate
Alle die eine EK Backplate beim UD7 benutzen ganz wichtig
http://www.ekwaterblocks.com/index....icleid=92&cntnt01origid=15&cntnt01returnid=17



[RoughNeck]

THX Duplex

Habs auf der ersten Seite editiert.



[Brokk]

Nen bisschen Ghetto aber es installier sich grade eh nur win7

Muss mich erstmal zurecht finden bei AMD. Werd dann mal anfangen die tuts im OC Bereich zu lesen



[RoughNeck]

Das ist echt Ghetto.
Und wie läuft das System so?



[Brokk]

Ganz gut. Ist nun noch ne vierte Grafikkarte mit im Bunde

Ans Takten muss ich mich am we ran tasten. Ich hab keinen Plan mit welchem Tool ich anfangen soll.



[Duplex]

4 Grafikkarten?
Macht mit den aktuellen AMD CPUs keinen sinn, wird limitieren.



[Brokk]

Stichwort bitcoin
Je mehr desto besser. Geplant sind sechs auf dem Board 4 hab ich schon



[surfer1]

Hallo,

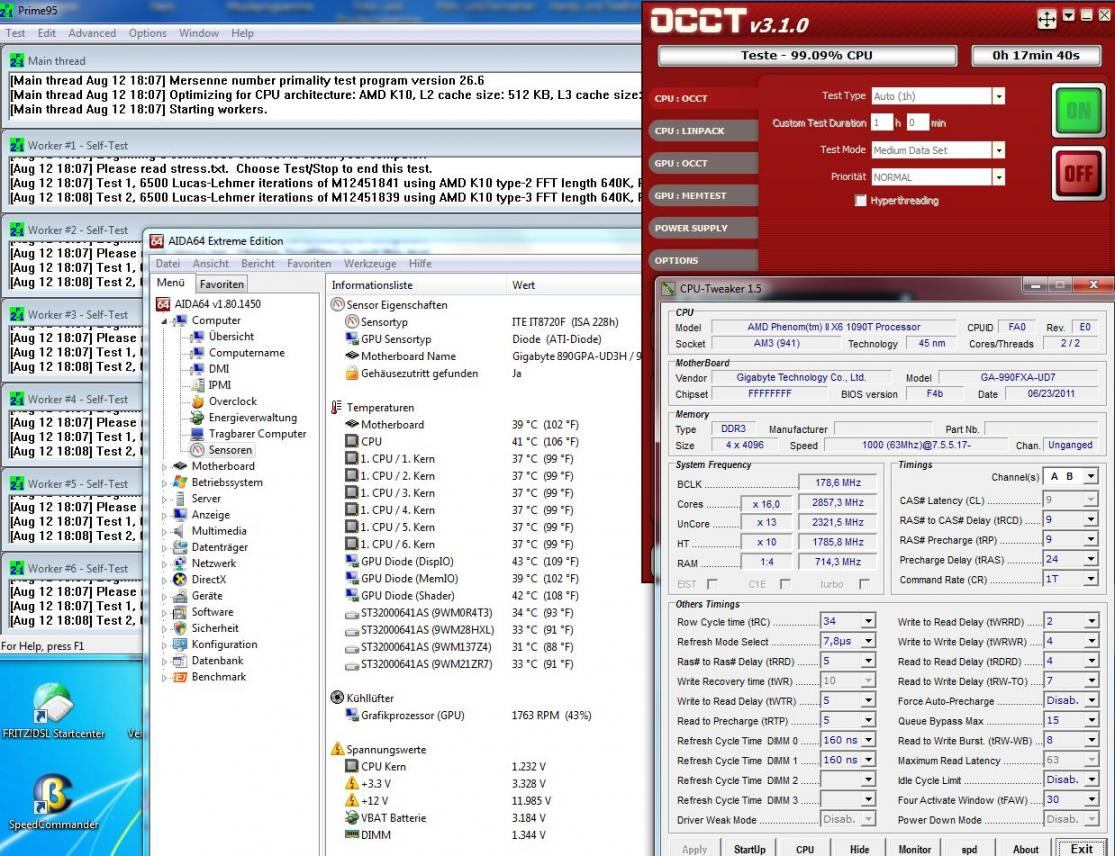

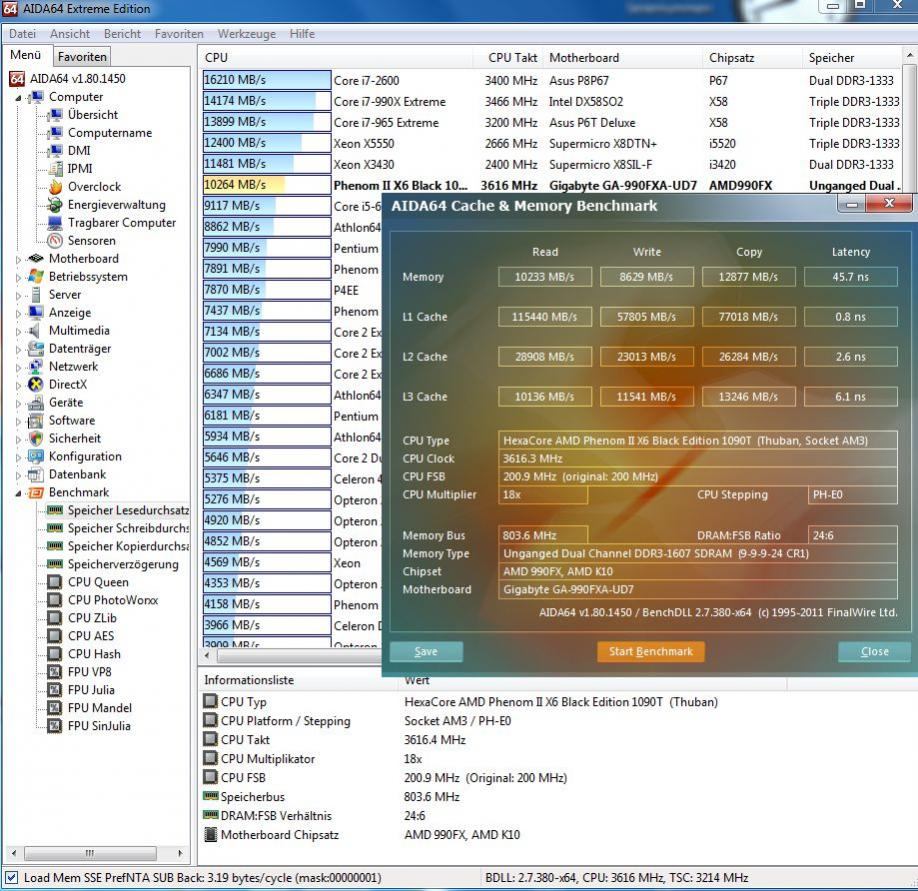

ich kann für das Board in Zusammenarbeit mit einem X6 1090T den Corsair Vengeance Low Profile DIMM Kit weiß 8GB PC3L-12800U CL9-9-9-24 (DDR3L-1600) (CML8GX3M2A1600C9W) ohne jede Einschränkung empfehlen.

Die laufen bei mir mit 16Gb Vollbelegung wie folgt:

1600Mhz bei 1,344V (im Bios eingestellt 1,365V, da das GA-990FXA-UD7 undervoltet) mit 9-9-9-24-34-1T - CPU-NB-Frequenz 2600Mhz (13 x 200Mhz)

Dabei die CPU noch undervoltet auf 1,35V.

Das System läuft absolut stabil laut prime95 und OCCT. Mit meinem Noctua NH-D14 dabei höchstens um die 40°. Im Idle so um die 25°. Zum Speichereinbau des vierten Riegels (an der CPU) muss man nur den 120mm-Lüfter entfernen. Das ist allerdings bei dem Gehäuse von Lian Li PC-8FIB etwas fummelig, da der Kühler nahe dem Gehäusedeckel endet. Man muss den Gehäusedeckel öffnen, um an die rechte Klammer zu kommen). Der Ram dagegen geht locker unter den Noctua. Alles in allem bei jedem Speicherwechsel so 15 Minuten Gesamtarbeitszeit.

Auch nicht schlecht für das Board ist der G.Skill RipJaws-X DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBXL). Wobei der wesentlich höher ist als der Corsair Vengeance LP. Da muss man etwas fummeln und gewinkelt einsetzen, um an den vierten Slot zu kommen. Aber dann läuft der wunderbar mit 1600Mhz bei 1,584V (1,60V im Bios) und 8-8-8-21-30-1T .

Ich hoffe es hilft etwas bei der Kaufentscheidung zu Board, CPU und Ram.

Gruß
surfer1



[Reous]

Danke für die Info Surfer. Werd mir die Corsair Rams dann zusammen mit dem Bulli holen



[AciD888]

Ich werde 8GB Corsair XMS3 Dominator GT DDR3-1866 DIMM CL9 Dual Kit verwenden, kann ja dann mal berichten wie sie sich schlagen Als Prozessor kommt natürlich Bulldozer.

Freut mich auch sehr zu lesen das schon bald der EK Fullcover Kühler erscheinen soll, wird natürlich auch direkt gekauft



[Duplex]

Fullblock Wasserkühler für das UD7
EK-FB GA 990FXA-UD7 - Acetal+EN (Nickel) - AMD 990FX chipset - Full Board Blocks - Motherboard Blocks - Blocks



[Brokk]

Sieht ja garnicht schlecht aus nur düsen mini Kuehler für die SB find ich komisch ;p

In schwarz oder vielleicht sogar in rot und etwas groesser sähe der besser aus. Finde ich



[delta]

Was ist denn der Unterschied zwischen dem UD3, UD5 und UD7?



[naibaf7]

@delta... nix grosses so weit. Beim UD7 wurde das Layout so weit optimiert, dass auch zuoberst noch ein PCIe x16 platz hat.
Alles weitere:
GIGABYTE- I found some useful information and would like to share with you



[Ende August]

Neues Bios:
GIGABYTE - Motherboard - Socket AM3+ - GA-990FXA-UD7 (rev. 1.0)
Nun könnt ihr endlich eure Bulldozer auf das Board schnallen:
GIGABYTE TECHNOLOGY Socket AM3+ - AMD 990FX - GA-990FXA-UD7 (rev. 1.0)



[Brokk]

Schön das wir die Option haben aber die CPU auf sich warten lässt



[Ende August]

Nun ja,
die passenden Boards dafür haben wir ja auch schon länger.

BTW:
Kann jemand von euch überprüfen, ob sich mit dem Bios die VCore Hüpferei etwas gebessert hat?
Mein UD5 zeigt auch mit dem neuen Bios keine Veränderung.



[Reous]

Bei mir hat sich bezüglich der Vcore nichts geändert. Gleiche Werte wie mit altem Bios



[emissary42]

Verschoben in das Sammelthread Unterforum



[Ende August]

Bei mir hat sich bezüglich der Vcore nichts geändert. Gleiche Werte wie mit altem Bios

Danke
Glaubt man diesen 1 ... 2 Beiträgen, dann wird das wohl auch nichts mehr.
Es sei denn, das UD 7 besitzt diesen Chip.



[naibaf7]

Aber mal ganz ehrlich. Ein wenig VCore-Unstabilität wegen fehlendem Load-Line-Calibration ist doch echt noch zu verkraften.

Da hatte ich beim 790FX-GD70 (MSI) bedeutend mehr Probleme, die dann bis zu Problemen im Alltag (normale Benutzung) geführt haben. So ein Problem ist aber VCore unstabilität in dem Bereich sicher nicht!



[Ende August]

Was den Alltagsbetrieb angeht, hast du sicherlich Recht. Dafür kauft sich allerdings kein UD5 oder UD7. Wenn ein Board mit solch einer Spannungsversorgung beworben wird, dann erwartet man auch, dass die VCore auch in höheren Bereichen stabil bleibt.
Ansonsten gibt es aus meiner Sicht auch nichts zu meckern.

EDIT:
Du hast noch ein X4.
Bei den Prozis mit Turbo, fallen die Schwankungen deutlich größer aus.



[Reous]

Gegen kleine Schwankungen hab ich auch nichts. Bei einem Board für 180 Euro kann man aber schon etwas Qualität verlagen. Mein X3 schankt momentan mit 0.04V. Das ist mir persönlich zu viel. Will gar nicht wissen wie es mit einem X6 ist

Hatte übrigens auch das msi 790 gd70 vorher und da waren nur Schwankungen im 0.00x Bereich. So wünsche ich es mir auch bei GB.

Gibt übrigens inzwischen ein F5 Bios: Update CPU AGESA 0.0.9.2 for AM3+



[Ende August]

Schau mal in meinen Sammelthread.
Unter dem Punkt VCore Stabilität habe ich verschiedene VCore- und Taktstufen getestet und dokumentiert.
Ich bin gespannt wie das mit dem Turbocore 2.0 vom Bulli verhält.



[naibaf7]

Hm ja ok, im Turbo und Übertaktungs-Bereich wird man wohl schon bisschen mehr erwarten. Nun gut ich hab halt einfach einen würdigen Ersatz fürs 790FX mit gleich gutem layout (Northbridge unter Spannungsversorgung und nicht beim ersten PCIe) gesucht. OCing betreib ich nicht (CPU stoppt eh bei 3.8GHz) und einen Bulli bzw. X6 wird das Board wahrscheinlich auch niemals sehen (dazu reicht mir die Performance wohl noch zu sehr)...
Es verwundert mich aber trotzdem ein wenig, dass die VCore schwankungen so hoch sind. Weiss jemand (elektrisch gesehen), woher das kommt? Die Spannungsversorgung ist ja deutlich dicker (8+2 statt 4+1 beim MSI 790FX) und in höherer Qualität (alles Driver Mosfet statt wie beim MSI nur 2x DrMOS und Rest normal) ausgeführt, also dürfte das rein theoretisch gar nicht so "schlecht" ausfallen!



[Reous]

Habe jetzt auch einen Bug/Defekt vom Board entdeckt. Wenn ich im obersten x16 Slot eine Graka habe wird diese sporadisch bei einem Kaltstart nicht erkannt.
Immer wenn die Post Anzeige bei Punkt 25/26 ist kommt ein langes Piepen und der Bildschirm bleibt schwarz. Windows fährt aber ganz normal hoch.

Ist die Graka im unteren x16 Slot gibts keine Probleme
Habe eine XFX 6850 820M.



[activated]

Habe jetzt auch einen Bug/Defekt vom Board entdeckt. Wenn ich im obersten x16 Slot eine Graka habe wird diese sporadisch bei einem Kaltstart nicht erkannt.
Immer wenn die Post Anzeige bei Punkt 25/26 ist kommt ein langes Piepen und der Bildschirm bleibt schwarz. Windows fährt aber ganz normal hoch.

Ist die Graka im unteren x16 Slot gibts keine Probleme
Habe eine XFX 6850 820M.

Habe das Board[Bios Version F5] auch seit ein paar Tagen und ich hatte das problem am Anfang auch[Ati HD 5970@wakü. Hab mich dann ein bissl schlau gemacht voran das liegen kann ein User schrieb das man einfach mal fester die Grafikarte reindrücken soll was ich auch getan habe und seit dem habe ich das problem nicht mehr.Ich weis nicht wrm das jetzt auf einmal weg ist aber kann ja mal probieren.

mfg activated



[naibaf7]

Ich habe jetzt oben eine GF8800GTS-512 und unten eine GTX460 drinnen und soweit keine Probleme, beide laufen @x16 2.0
BIOS ist F5...



[activated]

Habe das Board[Bios Version F5] auch seit ein paar Tagen und ich hatte das problem am Anfang auch[Ati HD 5970@wakü. Hab mich dann ein bissl schlau gemacht voran das liegen kann ein User schrieb das man einfach mal fester die Grafikarte reindrücken soll was ich auch getan habe und seit dem habe ich das problem nicht mehr.Ich weis nicht wrm das jetzt auf einmal weg ist aber kann ja mal probieren.

mfg activated

scheinbar ist der Fehler immer noch da hab jetzt meine 2 Fesplatten angeschlosen und da ist der Fehler auch merhmals gekommen
nach längeren hin und her ist dann der PC ma hochgefahren mit Bild =)

hoffe das die den bug bald beheben

mfg activated



[Reous]

Schön das ich nicht der einzige bin. Hast du mal einen Link für mich wo der User geschrieben hat man soll sie fester reindrücken.
GB hatte ich auch mal angeschrieben und die meinten ich soll ein anderes Netzteil probieren. Hatte zu diesen Zeitpunkt den Fehler aber noch nicht so genau eingrenzen können.
Hoffe mal das es wirklich nur ein Bug ist und kein Produktionsfehler.

@activated: Hast du auch 2 Festplatte und eine SSD oder nur eine HD und eine SSD
Ich habe nämlich 2 Samsung Festplatten und eine Corsair SSD
