[Sammelthread] Gigabyte GA-MA78GM-S2H (AMD 780G) [3]

So weil es bisher noch keinen Sammelthread zu dem Board gibt habe ich mir gedacht, dass ich einfach mal einen erstelle.

1. Das Mainboard








Noch mehr Bilder

1.1 Spezifikationen

Spezifikationen

CPU

1. Support for Socket AM2+/ AM2 processors: AMD Phenom™FX processor/ AMD Phenom™ processor/ AMD Athlon™ 64 FX processor/AMD Athlon™ 64 X2 Dual-Core processor/AMD Athlon™ 64 processor/AMD Sempron™ processor

Hyper Transport Bus

1. 5200/2000 MT/s

Chipset

1. North Bridge: AMD 780G
2. South Bridge: AMD SB700

Memory

1. 4 x 1.8V DDR2 DIMM sockets supporting up to 16 GB of system memory (Note 1)
2. Dual channel memory architecture
3. Support for DDR2 1066 (Note 2)/800/667 MHz memory modules

Audio

1. Realtek ALC889A codec
2. High Definition Audio
3. 2/4/5.1/7.1-channel
4. Support for DTS (dts NEO:PC)
5. Support for S/PDIF In/Out
6. Support for CD In

LAN

1. Realtek 8111C chip (10/100/1000 Mbit)

Expansion Slots

1. 1 x PCI Express x16 slot (The PCI Express x16 slot conforms to PCI Express 2.0 standard.)
2. 1 x PCI Express x1 slot
3. 2 x PCI slots

Storage Interface South Bridge:

1. 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
2. 5 x SATA 3Gb/s connectors (SATAII0, SATAII1, SATAII2, SATAII3, SATAII4) supporting up to 5 SATA 3Gb/s devices
3. 1 x eSATA 3Gb/s port on the back panel supporting up to 1 SATA 3Gb/s device
4. Support for SATA RAID 0, RAID 1 and RAID 10

South Bridge:

1. 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
2. 5 x SATA 3Gb/s connectors (SATAII0, SATAII1, SATAII2, SATAII3, SATAII4) supporting up to 5 SATA 3Gb/s devices
3. 1 x eSATA 3Gb/s port on the back panel supporting up to 1 SATA 3Gb/s device
4. Support for SATA RAID 0, RAID 1 and RAID 10
iTE IT8718 chip:
1. 1 x floppy disk drive connector supporting up to 1 floppy disk drive 1 x floppy disk drive connector supporting up to 1 floppy disk drive

IEEE 1394 T.I. TSB43AB23 chip

1. Up to 2 IEEE 1394a ports (1 on the back panel, 1 via the IEEE 1394a bracket connected to the internal IEEE 1394a header)

USB Integrated in the South Bridge

1. Up to 12 USB 2.0/1.1 ports (4 on the back panel, 8 via the USB brackets connected to the internal USB headers)

Internal I/O Connectors

1. 1 x 24-pin ATX main power connector
2. 1 x 4-pin ATX 12V power connector
3. 1 x floppy disk drive connector
4. 1 x IDE connector
5. 5 x SATA 3Gb/s connectors
6. 1 x CPU fan header
7. 1 x system fan header
8. 1 x front panel header
9. 1 x front panel audio header
10. 1 x CD In connector
11. 1 x S/PDIF In/Out header
12. 1 x IEEE 1394a header
13. 4 x USB 2.0/1.1 headers
14. 1 x parallel port header
15. 1 x Trusted Platform Module (TPM) header
16. 1 x serial port header
17. 1 x chassis intrusion header
18. 1 x power LED header

Back Panel Connectors

1. 1 x PS/2 keyboard port
2. 1 x PS/2 mouse port
3. 1 x D-Sub port
4. 1 x DVI-D port (Note 3)
5. 1 x HDMI port
6. 1 x optical S/PDIF Out connector
7. 1 x eSATA 3Gb/s port
8. 1 x IEEE 1394a port
9. 4 x USB 2.0/1.1 ports
10. 1 x RJ-45 port
11. 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)

I/O Controller

1. ITE IT8718 chip

H/W Monitoring System voltage detection

1. CPU/System temperature detection
2. CPU/System fan speed detection
3. CPU overheating warning
4. CPU/System fan fail warning
5. CPU/System fan speed control (Note 4)

BIOS

1. 1 x 8 Mbit flash
2. Use of licensed AWARD BIOS
3. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Unique Features

1. Support for @BIOS
2. Support for Download Center
3. Support for Q-Flash
4. Support for EasyTune (Note 5)
5. Support for Xpress Install
6. Support for Xpress Recovery2
7. Support for Virtual Dual BIOS

Bundle Software

1. Norton Internet Security (OEM version)

Operating System

1. Support for Microsoft Windows Vista/ XP

Form Factor

1. Micro ATX Form Factor; 24.4cm x 24.4cm​

1.2 Ausstattung



Soweit ersichtlich:
-1x IDE Kabel
-1x Floppy Kabel
-2x SATA Kabel (1x gewinklet, 1x normal)
-I/O Shield
-Anleitung


2. Hilfen

2.1 Speicher Kompatiblitätsliste

->Speicher Kompatiblitätsliste
-> Falls Speicher die nicht in der Liste stehen und funktionieren bzw. nicht funktionieren stehen sie hier.

- 2 x 1 GB Extrememory von COS Memory DDR2 - 800-er RAM PC2 - 6400 (400 MHz) mit 5-5-5-18
2x 1GB - 2048MB Aeneon X-TuneKit CL4
2 x 2 GB OCZ Titanium XTC OCZ2T800C42G
2 x 1024MB G Skill F2-6400CL4-1GBPK
4GB G.SKILL DDR2-800 RAM 5.0-5-5-15 (Man muss nur die Spannung um 0.1V erhöhen)
2x Cellshock DIMM 1024MB PC2-5300U CL5-5-5-15 (DDR2-667) (CS2110650)


2.2 Vergleich 780G vs. GF8200

Geforce 8200



AMD 780G


2.3 Hybrid-Crossfire

-Infos zu Hybrid-Crossfire
-Möglich ab Catalyst 8.3


3. Links & Downloads

3.1 Links zu Treibern, BIOS,Programmen

->BIOS
->Treiber
->Bedienungsanleitung

3.2 Komplettes Wakü set von Anfitec

-Bilder
-Bilder
-Bilder
-Bilder

-Northbridge Kühler 40,00€ (pci-1 fach slot unbrauchbar)
-Spannungswandler Kühler 43,00€
-Southbridge Kühler 37,00€ (pci-16 fach slot unbrauchbar)
-Bestellungen an info@anfi-tec.de


3.3 Allg. Links

Reviews: -@ ocworkbench
-@ bit-tech
-@ hardtecs4u
-@ tomshardware
-@ PCGH
-@ hothardware
-@ techreport
-@ BareboneCenter.de
-@ techwarelabs
-@ silentpcreview
-Aussagen über Stromverbrauch

3.4 Geizhals Link

->Geizhals.at


Mittlerweile lässt sich auf der Gigabyte Hompage schon eine neuere Revision (Rev. 1.1) finden.

Die Größten, bisher bekannten Unterschiede sind das Wegfallen des TPM-Headers, der geänderte Kühlkörper und ein zusätzlicher Lüfteranschluss links neben dem PCIe x1 Slot

Hier ein Bild



Ich bin offen für Verbesserungsvorschläge.

Der Speichercontroller sitzt in der CPU. Es hängt also davon ab, wie gut diese ist. Ich kann man noch erinnern, dass mit dem Athlon II X4 640 zumindest meine 2x4GB G.Skill F2-8800CL5D-4GBPI Kits problemlos @ 1066 liefen auf dem MA78GPM-DS2H. Es hängt in jedem Fall mehr von der CPU und den verwendeten Speichern ab, als vom Board. Was die MA78GM allerdings nicht so richtig mochten, war eine zu hohe VDIMM (über 1.9/2.0v).

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Aber dennoch sollte doch das BIOS die Optionen bieten die Timings per Hand zu setzen?
Das ist doch unabhängig von der CPU oder seh ich das falsch?

lg

Naja, eben so ein Menü habe ich verzweifelt gesucht... :(
Wirklich Auswahlmöglichkeit habe ich ja nicht :/

Nicht fotografiert:
Integrated Peripherals: USB und sonstige Schnittstellen
Power Management: Wake-On-LAN etc.
PNP/PCI Config: naja...IRQs halt
PC Health Status: Temps, Spannungen und "Lüftersteuerung"

Die laufen ja auf 5-5-5-15 aber eben mit nur 800MHz. Würden sie das auf 1066 tun, dann wär ich ja zufrieden :)
Oder ich begnüg mich mit den 800MHz und verschärfe die Timings. Irgendwo las ich mal das 4-4-4-12@800MHz ungefähr so performant sein soll wie 5-5-5-15@1066, keine Ahnung obs stimmt.

Ram ist bis 2,1V zugelassen. Im OCZ-Forum wurde immer wieder darauf hingewiesen den Riegeln auch diese Spannung zu geben...laufen aber auf 1,8V gleichermaßen stabil.


Ich weiß, das Board glänzt generell nicht wirklich durch eine Vielzahl an Einstellungsmöglichkeiten. Aber das sind ja wirklich die Rudimentärsten aller Optionen :d

Oder gibt es gemoddete BIOS Versionen auf Basis des F9b, die zu empfehlen sind?

lg


Anhänge

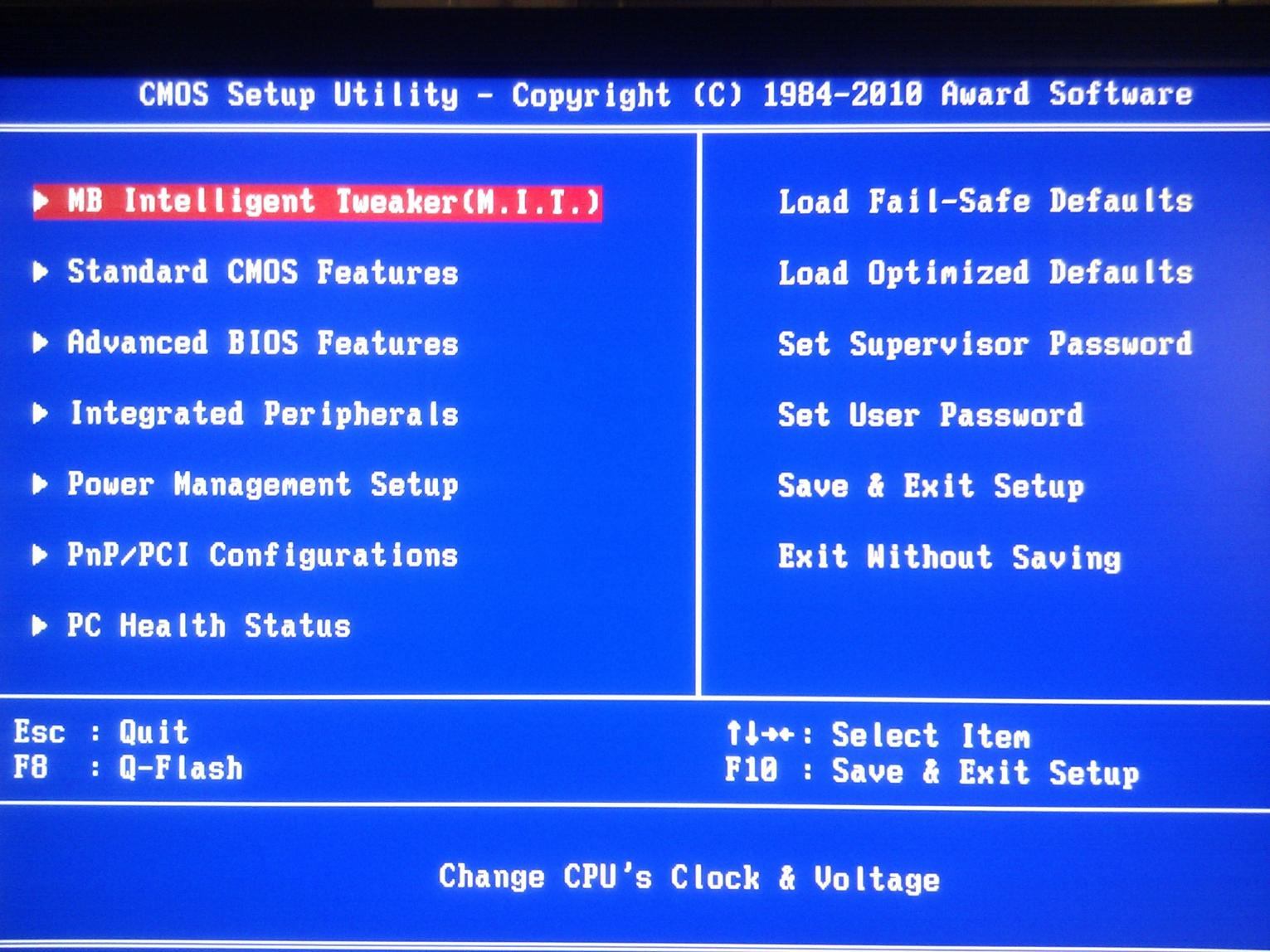

  • 1.jpg
    194,4 KB · Aufrufe: 74
  • 2.jpg
    205,1 KB · Aufrufe: 88

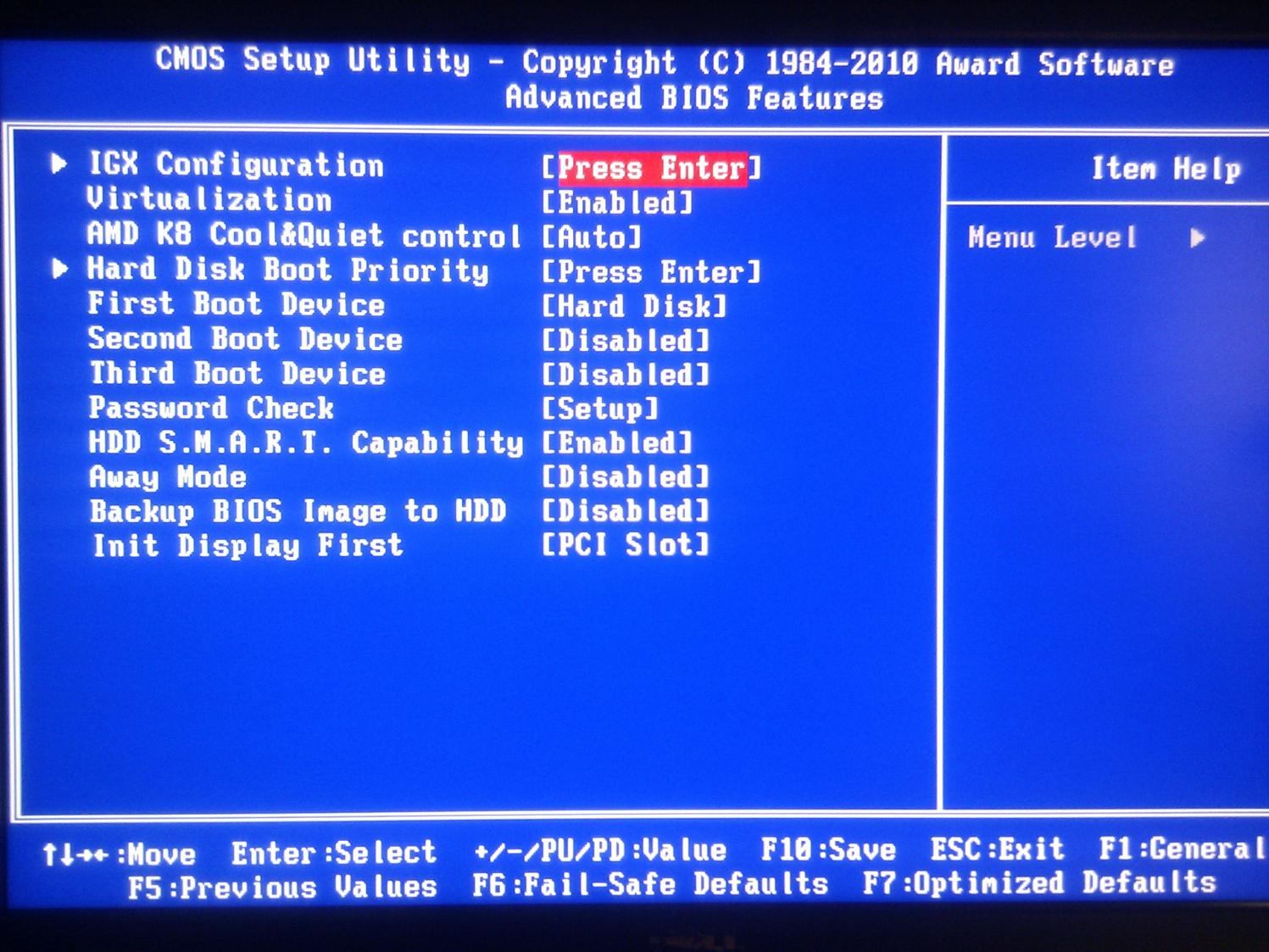

  • 3.jpg
    198,3 KB · Aufrufe: 84

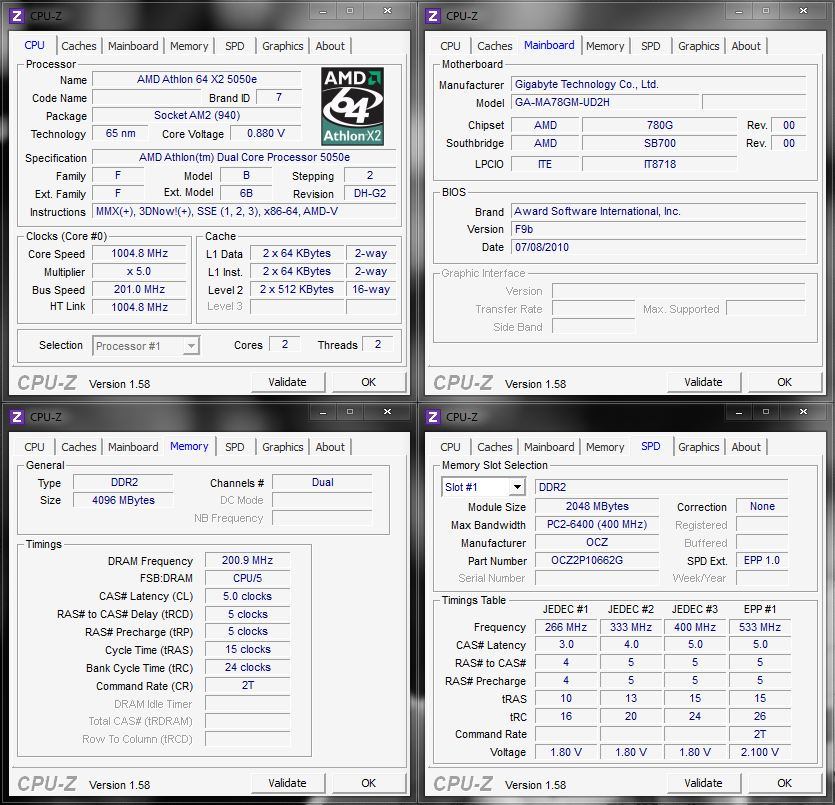

  • ocz platinumkit.JPG
    ocz platinumkit.JPG
    148,3 KB · Aufrufe: 72
Hast du die erweiterten (= Experten) BIOS Einstellungen schon per STRG + F1 sichtbar gemacht? ;)




Schande über mein Haupt...
Ich sag doch ich bin komplett raus aus der Materie :d

Haha...ohje. Tausend Dank jedenfalls!

1066 ist zwar immer noch nicht drin, liegt aber mit ziemlich großer Wahrscheinlichkeit an der CPU:
Note: Due to AMD AM2+ CPU limitation, DDR2 1066 or above speed is only supported by 1 dimm per channel.
Quelle:Speicherkompatibilitätsliste zum Board, gigabyte.eu

Mal sehen ob es mit neuer AM3-CPU und zwei weiteren Riegeln dann klappt.


Auf 800MHz laufen 4-4-4-15 schon mal relativ reibungslos. Bei Zeiten wird mal getestet was so geht.
Vielen Dank für deine Hilfe! :d

AM2 Prozessoren haben keinen Teiler für DDR2-1066, den bekommst du erst mit einer AM2+ oder AM3 CPU.

Na dann mal gute Jagd.

Es gibt bei Sppedfan eine neue Version (4.44) wo man endlich die Lüfter perfekt einstellen kann .
Ich habe das an meine ASrock 870 Extrem 3 mal ausprobiert.
Enfach nur konfigurieren und gut.
Auch das auf 100% hochfahren der Lüfter beim Start des Programms scheint weg zu sein.

Anbei ein Bild vom neuen Menuepunkt.


Anhänge

  • speedfan 444.jpg
    speedfan 444.jpg
    92,5 KB · Aufrufe: 58
wow das hört sich super an!
Bisher hatte Speedfan immer nur Probleme mit meinem s2h gemacht bis ich es letzlich wieder deinstalliert hatte.
Was hast du für die Sensoren denn eingestellt, damit diese die Temperatur "korrekt" anzeigen (welcher Sensor ist was und welcher Offset).

Ich habe zwar nur ein ähnliches MB nämlich ein Gigabyte GA-MA78GM-UD2H aber kannst ja versuchen.
CPU-Lüfter ist ein Scythe Shurrken B.
Den 3 Pin habe ich nicht geregelt gekrigt (Glaube auch nie Probiert).
Bei mir laufen 2 Artic PWM 120er im Gehäuse die auf den einen 4Pin gestekt sind (die Aric können das per PST).
Tachosignal des 2 PWM ist auf den 3 Pin gesteckt)


Anhänge

  • speedfan einstellungen.jpg
    speedfan einstellungen.jpg
    144,1 KB · Aufrufe: 76
Zuletzt bearbeitet:
thx,werde es heut abend mal testen!
Aber die Regelung per Kurve ist natürlich eine tolle Neuigkeit :)

Moin,
ein Freund von mir möchte gerne aufrüsten und er hat ein GA-MA78GM-S2H rev 1.0 oder 1.1 (denke ich, da er ein F5Bios drauf hat - er schaut aber nochmal nach )

Also bei rev 2.0 ist ja alles ok & alle X6 & X4 125w sind kompatibel.
Bei rev 1 & 1.1 sieht das aber alles ein bisschen komisch aus...
GIGABYTE TECHNOLOGY Socket AM2+ - AMD 780G - GA-MA78GM-S2H (rev. 1.0)
Die 95w X6 & die 125w X4 sind kompatibel - sollten dann nicht auch die 125w X6 laufen ?

Möchte ungern dafür belangt werden, wenn ich ihm da Quatsch erzähle :d
Er wollte eigentlich einen Phenom II X6 1090T verbauen

mfg

Die Spannungsversorgung wurde bei späteren Revisionen überarbeitet, weil die Boards mit den 125er Prozessoren reihenweise gestorben sind. Ich halte es auch für recht optimistisch, dass die Revisionen 1.0 / 1.1 damals Überhaupt eine Freigabe für den Phenom II 920 und 940 bekommen haben :fresse:

Bisschen Unvdervolting wird für die Haltbarkeit der Spannungswandler nicht schaden und senkt den Verbrauch gleich mit... probiert es mal ;)

Alles klar
Noch eine Frage
Er hat mich grad gefragt wo er die rev auslesen kann.
Bei cpu-z meint er da steht nur "Rev 00"
Ist das nun rev 1.0 ?
Kann man das noch woanders verlässlich nachschauen ? Auf dem Board ?
2.0 kanns wohl nicht sein, weil das F5 bios gibts für diese rev ja garnicht ^^

mfg

Direkt auf dem PCB.

Hallo zusammen,
sollte hier noch jemand aktiv sein und lust haben mir zu helfen...
Da ja der Support für XP stirbt, möchte ich auf Win7 umstellen und benötigen dazu einen Rat.
Zur Vorbereitung habe ich den MS Win7 Upgrate Advisor laufen lassen.
Obwohl 2x1GB Riegel eingebaut und durch CPU-Z bestätigt, zeigt der Advisor nur 1,8 Ram an und meckert das als nicht Win 7 kompatibel an.
Hatte jemand ein ähnliches Problem oder hat eine Idee woran es liegen könnte?
Ich dachte mit zusätzlich 2x 1GB wäre ich sogar für Win 7 64 dabei.
Für jede Antwort schon mal einen Dank voraus.
Gruß
ralfx

Die integrierte Grafik verwendet einen Teil des Hauptspeichers als Grafikspeicher. Dieser Teil wird von der Gesamtmenge abgezogen.

ps: Guten Rutsch!

Da kann der Advisor noch so viel meckern, ich habe win7ult. 32bit mit nem Athlon64 X2 3800+ mit nur 1GB Ram laufen. Ist zwar arschlangsam, v.a. beim booten, aber win7 läuft auch mit 1 GB Ram. Reicht aber nur zum surfen und einfache arbeiten, sowohl Ram als auch Prozessor sind oft am Anschlag.
Vernünftiger weise solltest Du gerade auch für die 64bit Version 4GB Ram benutzen, siehe meine Sig., ich hab das Brett noch in Betrieb mit 4 Riegeln drin. Also hau noch 2 x 1GB Ram rein und nimm Win7 64bit.
