Du wirst uns doch bestimmt einige Fotos Presentieren von dem Ungetüm und der zusatzplatine z.B. für @underclocker2k4 ?
Gigabyte MJ11-EC1 NAS Server
- Ersteller radicale
- Erstellt am
Die Anbindung sind die 8 Lanes vom Board, ist nen ASM2824 PLX.
Mein Ungetüm ist gestern gekommen, so einen riesen kracher hätte ich nun nicht erwartet. Hätte vll vorher mal die Maße kontrollieren sollen 😁
Unter proxmox mit einem Netzteil, der stock ssd und 16gb RAM zieht er 33W aus der Wand. Allerdings werden ja diese powersupply Platine und das pcie Board auch noch unnötigerweise mitversorgt. Aber dafür ist der 2,5 Zoll cage dabei. Der kostet auch 50eur bei RAM König. Also sind die 107 nicht so schlecht investiert. Mal schauen was da am wochenende noch so möglich ist. Zur Not müssen die hinteren 45cm vom Gehäuse abgeflext werden 😂😂
Unter proxmox mit einem Netzteil, der stock ssd und 16gb RAM zieht er 33W aus der Wand. Allerdings werden ja diese powersupply Platine und das pcie Board auch noch unnötigerweise mitversorgt. Aber dafür ist der 2,5 Zoll cage dabei. Der kostet auch 50eur bei RAM König. Also sind die 107 nicht so schlecht investiert. Mal schauen was da am wochenende noch so möglich ist. Zur Not müssen die hinteren 45cm vom Gehäuse abgeflext werden 😂😂
Dafür würde ich nun in erster Linie das 1600W Netzteil verantwortlich machen. Das kann ja in dem unteren Bereich einfach nicht effizient sein.
Edit: Es hängen auch noch 3x 120mm Turbinen mit dran. Die kann ich im IPMI auf 3% regeln, aber ganz aus funktioniert nicht. Mit gezogenem Stecker läuft dann der CPU Lüfter mit ~20k u/min. So das die 33W definitiv nicht die untere Grenze darstellen.
Ich habe schon ein Picoatx Netzteil und eine ATX Verlängerung bestellt. In einem früheren Mydealz Kommentar(https://www.mydealz.de/comments/permalink/43420091) ist ein User auf ~20W im Idle mit Proxmox gekommen. Das finde ich für einen Server mit IPMI schon in Ordnung.
Edit: Es hängen auch noch 3x 120mm Turbinen mit dran. Die kann ich im IPMI auf 3% regeln, aber ganz aus funktioniert nicht. Mit gezogenem Stecker läuft dann der CPU Lüfter mit ~20k u/min. So das die 33W definitiv nicht die untere Grenze darstellen.
Ich habe schon ein Picoatx Netzteil und eine ATX Verlängerung bestellt. In einem früheren Mydealz Kommentar(https://www.mydealz.de/comments/permalink/43420091) ist ein User auf ~20W im Idle mit Proxmox gekommen. Das finde ich für einen Server mit IPMI schon in Ordnung.
Für IPMI und diese Generation an CPU finde ich das in Ordnung. Stromsparwunder sollte man bei Serverhardware nie erwarten.
underclocker2k4
Mr. Alzheimer
Vor oder während des Betriebes abgezogen?
Normal drehen die Boards nicht hoch, wenn andere Lüfter beim/vorm Booten fehlen, ist ne Configfrage.
Habe die mit runtergefahrenem Betriebssystem abgezogen, bei dem Start danach hat der CPU Lüfter dann den krach gemacht. Weiter habe ich mich damit noch nicht beschäftigt. Das steht fürs Wochenende an. Habe nur fix ein Betriebssystem drauf gehauen, damit ich gucken kann ob alles funktioniert. 14 Tage sind ja doch schnell rum.
underclocker2k4
Mr. Alzheimer
Am besten Server ausmachen, Lüfter ab und dann wieder an. Sofern das nicht hart eingestellt ist, sollte das klappen.
das hat mir nun keine ruhe gelassen
nur lüfter abziehen reicht nicht. es muss die datenleitung zwischen der Platine an der die Lüfter angeschlossen waren und dem Mainboard gezogen werden. Allerdings verringert das alles den Verbrauch um 1 Watt auf 32 Watt. Ohne neues Netzteil wird sich da wohl nicht mehr viel tun.
nur lüfter abziehen reicht nicht. es muss die datenleitung zwischen der Platine an der die Lüfter angeschlossen waren und dem Mainboard gezogen werden. Allerdings verringert das alles den Verbrauch um 1 Watt auf 32 Watt. Ohne neues Netzteil wird sich da wohl nicht mehr viel tun.so, heute war ein bisschen Bastelzeit
das picoatx Netzteil + atx Verlängerung wurde geliefert. Habe nun das Board + den HDD Cage verkabelt, BIOS Default Settings geladen.
Board, 16GB Ram und 256gb SSD liegen bei 23W, zum testen eine 2,5" SSD dazugesteckt. 27W. Das entspricht nun ungefähr dem, was ich erwartet habe.
Nun habe ich noch 40cm Gehäuse über
das picoatx Netzteil + atx Verlängerung wurde geliefert. Habe nun das Board + den HDD Cage verkabelt, BIOS Default Settings geladen.Board, 16GB Ram und 256gb SSD liegen bei 23W, zum testen eine 2,5" SSD dazugesteckt. 27W. Das entspricht nun ungefähr dem, was ich erwartet habe.
Nun habe ich noch 40cm Gehäuse über
Ceiber3
Urgestein
so, heute war ein bisschen Bastelzeit
Board, 16GB Ram und 256gb SSD liegen bei 23W, zum testen eine 2,5" SSD dazugesteckt. 27W. Das entspricht nun ungefähr dem, was ich erwartet habe.
Nun habe ich noch 40cm Gehäuse über
Haut hin, mein Strommessgerät zeigt min scheinbar immer 38,X nochwas an, der Realverbrauch ist viel weniger.
Mein Board ist mittlerweile angekommen, wurde mit ordentlich RAM und SSDs bestückt... und muss nun warten, weil am ATX-Adapter ein Pin lose ist
Ich hasse es, wenn man ein Projekt angehen möchte, dann aber wegen eines Cent-Artikels warten muss.
Ich hasse es, wenn man ein Projekt angehen möchte, dann aber wegen eines Cent-Artikels warten muss.
Das ist eine gute Idee
Weisst Du vielleicht eine dazu passende Nic?
Beitrag automatisch zusammengeführt:
Was mich da noch interessiert. Ich habe dafür kein Bios Update gefunden. Vielleicht weis da jemand mehr? Und reicht dafür eine 200 Watt Pico PSU? Weil mir reichen da 2-4 SSD's und evtl. ne 10G Nic via Adapter.
Ich brauche es nur für VM's. Storage habe ich woanders noch mehr als genug
Beitrag automatisch zusammengeführt:
Betreff den Delock Konvertern... https://www.reichelt.de/riser-karte...lock-64218-p349363.html?&trstct=vrt_pdn&nbc=1 das ist fast schon bezahlbar
Zuletzt bearbeitet:
So, mittlerweile konnte ich das Board auch endlich in Betrieb nehmen und bin wirklich sehr angetan!
Da ich eigentlich noch ein DanA4-Case mit passendem Netzteil übrig hatte, wollte ich eigentlich so das System betreiben, aber davon nehme ich jetzt doch Abstand. Mir gefällt der Betrieb mit 60mm-Lüfter nicht wirklich und zudem ist das Netzteil total overpowered (und damit vermutlich auch sehr ineffizient in dem Lastbereich) für das ganze. Da ich aber noch ein PicoPSU über habe und mein System im Phanteks Enthoo Pro 2 steckt, bietet sich ja noch eine andere Option an
Dann kann ich auch einen größeren Lüfter mittels Adapter einsetzen. Hab zwar noch keinen idealen gefunden, aber notfalls kann ich das auch selbst konstruieren und drucken lassen.
Da ich eigentlich noch ein DanA4-Case mit passendem Netzteil übrig hatte, wollte ich eigentlich so das System betreiben, aber davon nehme ich jetzt doch Abstand. Mir gefällt der Betrieb mit 60mm-Lüfter nicht wirklich und zudem ist das Netzteil total overpowered (und damit vermutlich auch sehr ineffizient in dem Lastbereich) für das ganze. Da ich aber noch ein PicoPSU über habe und mein System im Phanteks Enthoo Pro 2 steckt, bietet sich ja noch eine andere Option an
Dann kann ich auch einen größeren Lüfter mittels Adapter einsetzen. Hab zwar noch keinen idealen gefunden, aber notfalls kann ich das auch selbst konstruieren und drucken lassen.
Ceiber3
Urgestein
Hast du mal geprüft ob die Backplate viellleicht Sockel 1151 Größe hat ? Dann müsste man nicht groß basteln.
Ich habe jetzt auch mal das Board bestellt (ist wieder verfügbar für 70€), dazu 2x 16gb ddr4 2133 (gibt es für einen Zehner bei eBay pro Stick), 13€ für ne 256gb nvme Samsung SSD, BeQuiet Netzteil mit 400w gibt es gratis vom Kumpel und ein jonsbo n3 mit 2 80er Arctic Lüftern, sowie Mini sas auf sata Kabel sind bei Caseking bestellt.
Das Ganze wird mit 6 WD Red 3tb betrieben werden. Vorher war ein HP n54l im Einsatz. Ich bin gespannt, wie sich das gute Stück schlägt. Ich hoffe nur, dass das ATX Netzteil rein passt, wenn man keine Grafikkarte verbaut. Eventuell ersetze ich meinen 8gb Raspberry Pi 4, auf dem Home assistant aktuell läuft und packe es auch einfach auf die Kiste hier. Schauen wir mal
Falls jemand ein i/o shield anfertigt, ich habe auch Interesse dran.
Das Ganze wird mit 6 WD Red 3tb betrieben werden. Vorher war ein HP n54l im Einsatz. Ich bin gespannt, wie sich das gute Stück schlägt. Ich hoffe nur, dass das ATX Netzteil rein passt, wenn man keine Grafikkarte verbaut. Eventuell ersetze ich meinen 8gb Raspberry Pi 4, auf dem Home assistant aktuell läuft und packe es auch einfach auf die Kiste hier. Schauen wir mal
Falls jemand ein i/o shield anfertigt, ich habe auch Interesse dran.
Ceiber3
Urgestein
IO Shield / Slotblende MJ11-EC1 by jobraun
thanks to @geerlingguy for the blank IO Shield
www.thingiverse.com
Beitrag automatisch zusammengeführt:
Vielleicht kann mal einer UnRaid testen, irgendwas mache ich falsch oder es geht einfach nicht.
Zuletzt bearbeitet:
Ceiber3
Urgestein

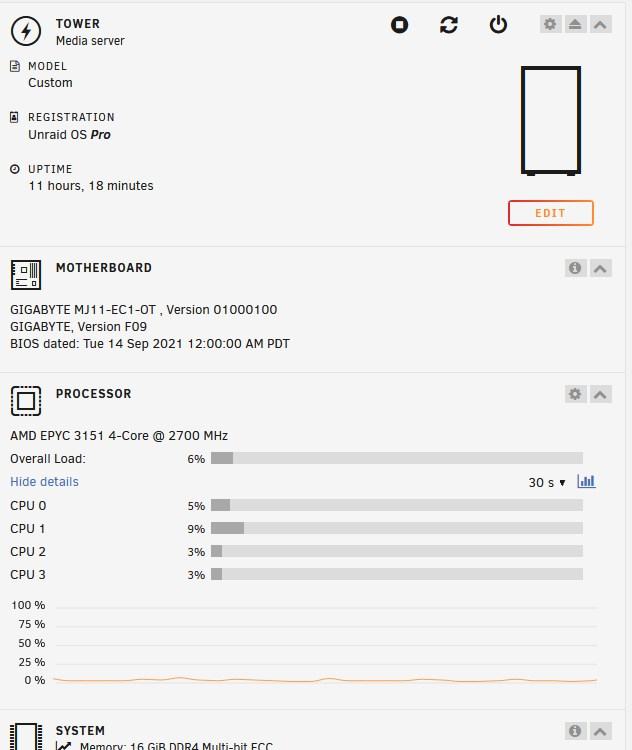

Ok, habs hinbekommen. Liegt an den USB Sticks, normal geht bei mir UnRaid immer mit USB 3.0 Sticks, nur bei dem Board mag er unbedingt ein USB 2.0 Stick.

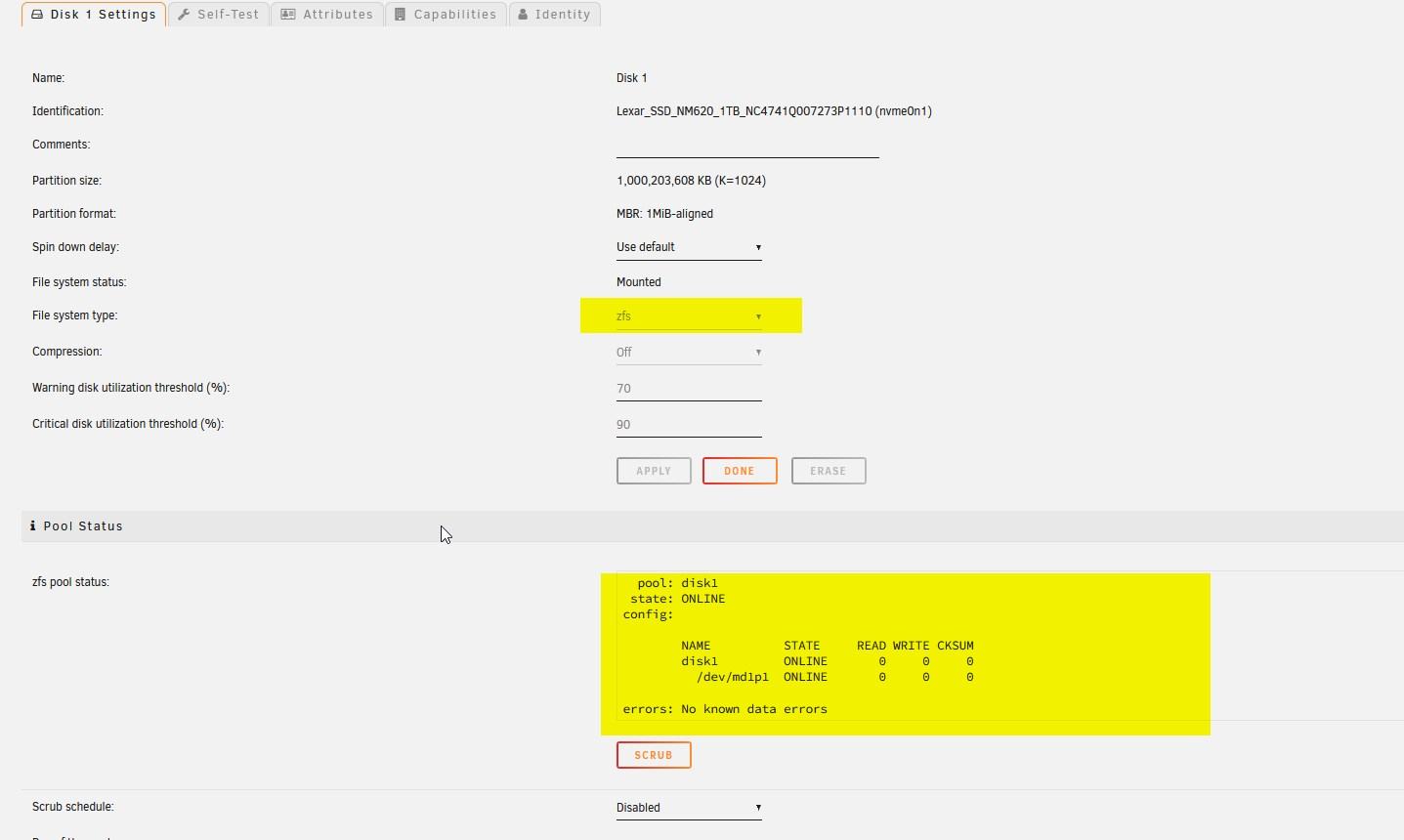

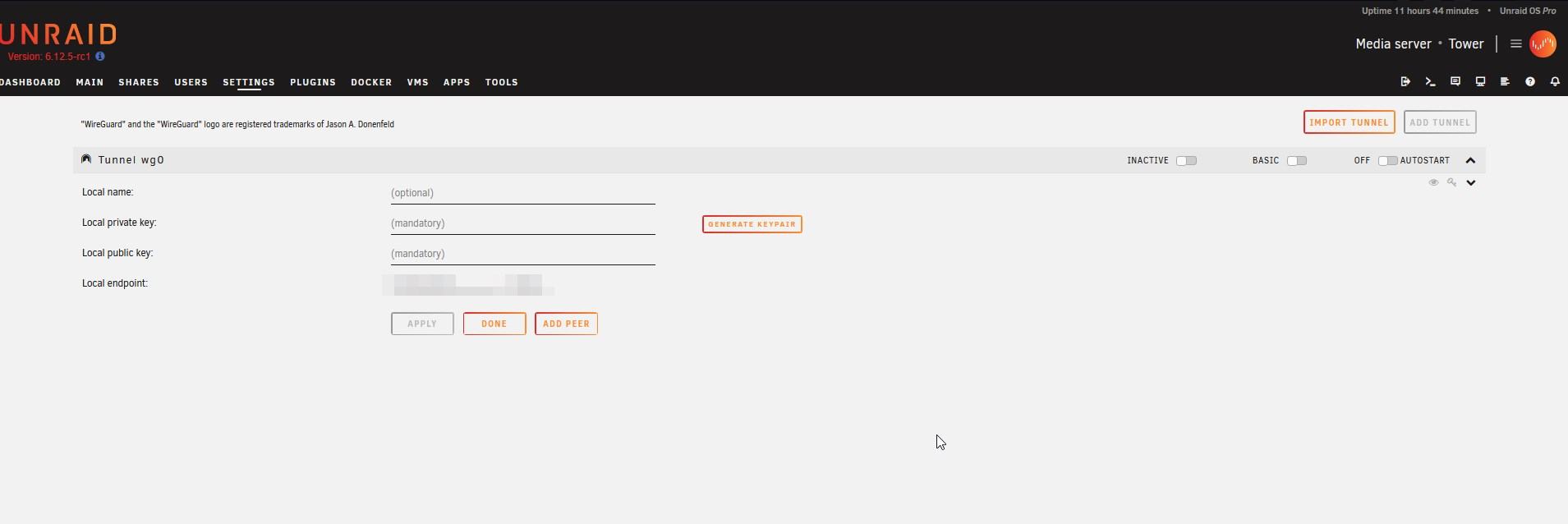

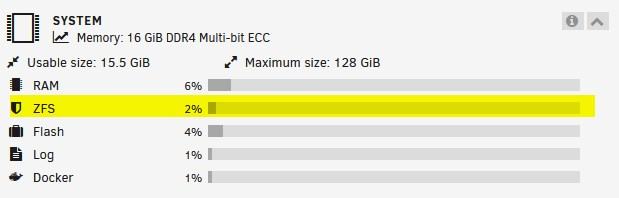

UnRaid kann ja doch ZFS beim Hauptarray Device und kann von haus aus: WireGuard
Anhänge
Zuletzt bearbeitet:
Der verbaute lüfter ist schon heftig(im Sinne von laut). Was habt ihr als alternative verbaut bzw. weiß jemand ob ein Consumer Kühler passt, wenn man einen mit passendem Lochabstand findet?
Meiner hier ist nicht Laut, empfinde diesen als recht angenehm da gibt es deutlich schlimmeres.
Ceiber3
Urgestein
Kein Problem
Aber ich hab es heute leider nicht zur Post geschafft
Die gehen aber morgen raus
Kein Problem, mach dir kein Zeitdruck.
