Kannstdu vielleicht genau sagen, ab welchem FSB die CPU GTL wichtig sind?

Ich habe folgendes Problem:

Habe NB GTL auf -0,35mv (0.7622mv) eingestellt. Und die FSB VTT habe
ich auf 1,2450 gehabt und Large lief über eine Stunde und habe dann selber gestoppt!
Und dies bei einem FSB von 460!

Nur benötige ich jetzt ein FSB von 467 und bekomme dies nicht stabil.
Habe schon FSB Vtt (1.27V) u. vNB (1,26V) um 2 Stufen erhöht und bekomme es nicht stabil?

Habe im Anschluß testweise die NB GTL auf z.B -30, -40, -45. Nur will
Large einfach nicht durchlaufen.

Wie schon erwähnt läufts mit FSB 460 aber nicht auf 467???

Wäre über eine Hilfestellung sehr dankbar.

Gruß

PS: NB Clock Skew ist auf 200 und habe ein E8500 E0 @ 4.2 Ghz eingebaut!



[Seewolf]

Also ich habe mit -mv auf der NB keine guten Erfahrungen gemacht, bei mir läuft +20mv am besten, habe aber nen Quad.


nimm mal VTT auf 1,15V zurück, das reicht für den FSB.



Das Board läuft locker über 500 Mhz mit nem DC, stell mal den Multi runter und teste nur den FSB, kann ja sein dass es die CPU nicht packt, oder gebe mal nen schuss mehr VCore.

Oder stell den Clock Skew auf Normal, vielleicht hilft das schon



[ElectricDay]

Also ich habe mit -mv auf der NB keine guten Erfahrungen gemacht, bei mir läuft +20mv am besten, habe aber nen Quad.


nimm mal VTT auf 1,15V zurück, das reicht für den FSB.



Das Board läuft locker über 500 Mhz mit nem DC, stell mal den Multi runter und teste nur den FSB, kann ja sein dass es die CPU nicht packt, oder gebe mal nen schuss mehr VCore.

Oder stell den Clock Skew auf Normal, vielleicht hilft das schon

THX!

Habe Vcore ehe schon auf 1.4250V ist zwar zuviel sonst hängt der PC!
Da ich die CPU GTL noch nicht gefunden habe.

Wenn ich den FSB VTT runter mache, soll es ja nicht so gut sein,
da der Abstand zur Vnb zu hoch wäre. Brauche glaube ich ca. 1.25 Vnb.

FSB VTT u. Vnb sollen ja nur 2 Stufen abweichen?

PL habe ich auf 10 @ Moderate. Und CPU PLL auf 1.56 V.

M.f.G

PS: Bei der NB GTL brauche ich ca. @ VTT 1.24 = 0.762 mv (-35) also ca. 61.5 %



[Seewolf]

Gehe mit der PLL auf 1,5V runter, 1,56V schadet nur der CPU, bringt nix.


Die Wolfdales brauchen keine so hohe VTT Spannung, laufen oft mit weniger besser.

Wer erzählt denn, dass VTT und NB nur 2 Stufen abweichen dürfen ?

Bist dir sicher mit der NB GTL ?


Würde die aber eh erstmal auf Auto setzen, in deinem FSB Bereich spielt das noch keine so große Rolle.



[ElectricDay]

Gehe mit der PLL auf 1,5V runter, 1,56V schadet nur der CPU, bringt nix.


Die Wolfdales brauchen keine so hohe VTT Spannung, laufen oft mit weniger besser.

Wer erzählt denn, dass VTT und NB nur 2 Stufen abweichen dürfen ?

Bist dir sicher mit der NB GTL ?


Würde die aber eh erstmal auf Auto setzen, in deinem FSB Bereich spielt das noch keine so große Rolle.

Das Bios stellt Cpu Pll auto auf 1.78 V! Denke der braucht schon bisschen oder?

Das liest man sehr oft, sogar das bei manchen die VTT über der Vnb liegen soll.
Glaub im Sammelthread stand das!

Bin mir mit der NB Gtl nicht sicher, nur bevor ich das umgestellt habe, lief P-Large
nur ca. 1-7 Min. Nachdem ich die NB GTL abgesenkt und NB Clock Skew erhöht
habe lief P-Large über 80Min.
Aber wie schon erwähnt laufen die 61.5 % NB GTL nur bis FSB 460! Ab 467 noch
nicht gefunden.



[Seewolf]

Ich weiß, das Board stellt viel zu viel PLL ein....



Das bringt 0 an Stabilität, selbst eine kleine Erhöhung kann die CPU auf Dauer schädigen, alles über 1,55V ist pures Gift



Probier es doch einfach mal aus mit weniger VTT, stell die NB GTL auf Auto erstmal


Habe ich auch schon gelesen dass VTT und NB nicht zu weit auseinander liegen sollen, aber ich hatte bis jetzt kein Problem damit.

1,18 VTT und 1,31V NB fahre ich 24/7



[ElectricDay]

o.k seewolf werde ich testen die pll zu senken.

also zu der nb gtl. das board nimmt autom. 64%

von der vtt? ist das richtig?

musstest du auch was an den dram clock skew was ändern?

ps: habe noch gelesen das die cpu pll für P-Large
mit entscheidend sein soll?!



[Seewolf]

Nein, die PLL spielt so gut wie keine Rolle.


Ich fahre 1,51V (also + 1 Stufe) und das reicht.

Die Auto Werte vom Board kannst in die Tonne treten.

Stell die NB GTL auf Auto vor erst.


Dram clock Swew habe ich auf Auto



[ElectricDay]

Nein, die PLL spielt so gut wie keine Rolle.


Ich fahre 1,51V (also + 1 Stufe) und das reicht.

Die Auto Werte vom Board kannst in die Tonne treten.

Stell die NB GTL auf Auto vor erst.


Dram clock Swew habe ich auf Auto

Morgen,

ein klein wenig getestet...habe erstmal PLL @1.53 V abgesenkt.

Dann die VTT runter zwischen 1.15-1.179V! Vnb wie vorher ca. @ 1.25-1.29V.

Nur leider nach 1Min Large Abbruch.

Weiter getestet, Daraufhin NB Clock Skew + NB GTL auf Auto gestellt,

Leider während Prime Bluescreen, bzw. Vista funzt nicht!

Nicht aufgeben....

Nun an die GTL's ran (vorher alle auf Auto), habe NB GTL auf +20 gestellt - Vista streikt. -20 auch Probleme!

Also die VTT wieder hoch auf. ca. 1.27 V und gleichzeitig NB GTL -30 abgesenkt!
Und siehe da Prime Large lief ca. 15 min! d.h hat bei mir definitiv was mit der NB GTL zu tun.

Oder mein E0 zickt rum, nur is er Pretested von PCtweaker @ 4,3 Ghz
(VID 1.250) braucht aber viel Saft ca. 1.4 -1.44V. Kann es sein das Bios
vielleicht mit den E0 irgendwie Probleme hat? bzw. nicht ausgereift?

M.f.G

PS: Hat hier keiner einen C2D E0 8500 bez. Settings z.B GTL's?



[Seewolf]

Also die hohe VTT bei dem geringen FSB, irgendwie gefällt mir das nicht.


Mach mal Fotos von deinen BIOS Einstellungen.




Mal davon agesehen, 1,425V für 24/7, ich würde nicht über 1,3V geben 24/7....


Ich gebe meinem Quad zum Benchen grad mal 1,425V für 4250 Mhz.


Mein Tipp, Multi runter und den FSB mal allein testen, Smalls, sowie auch Large.



[ElectricDay]

Hallo,

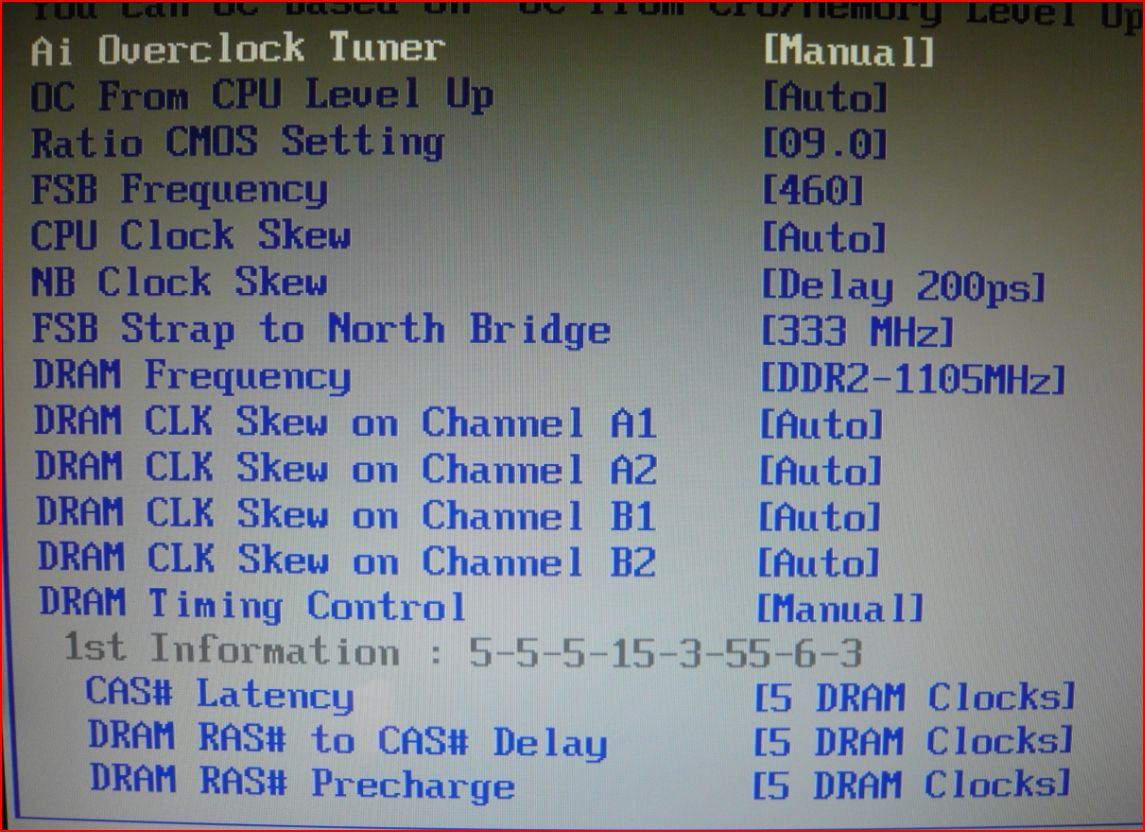

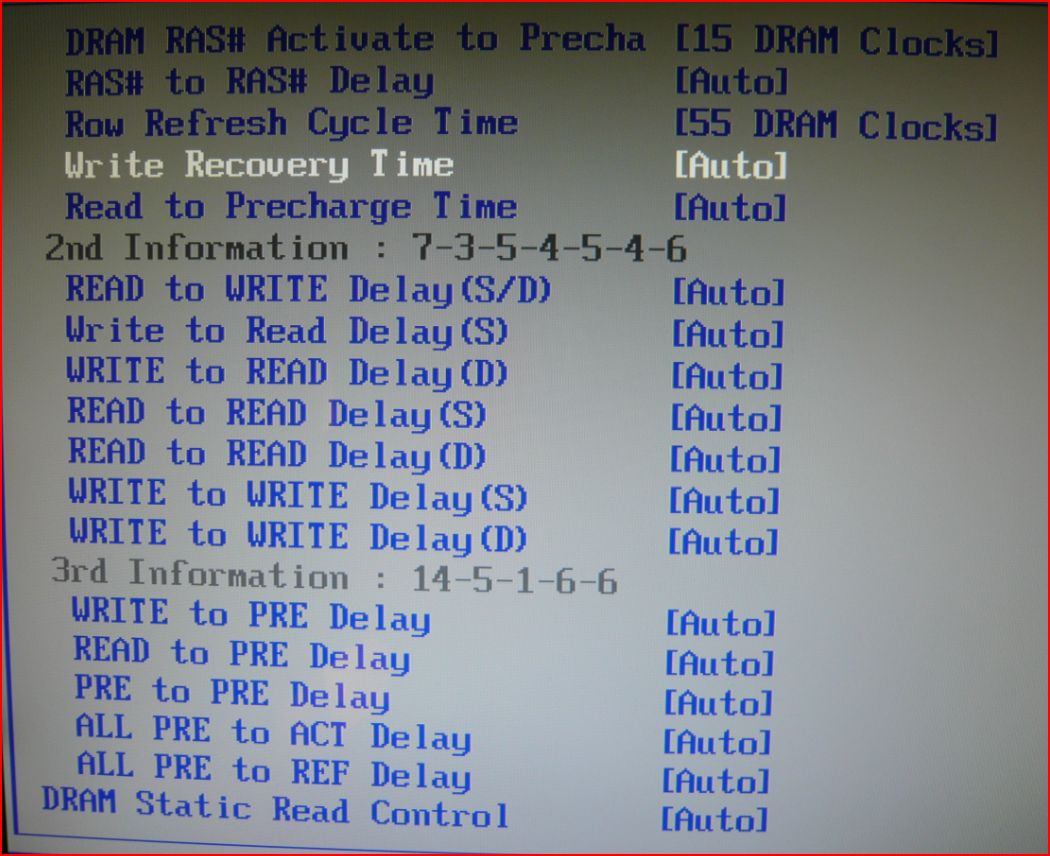

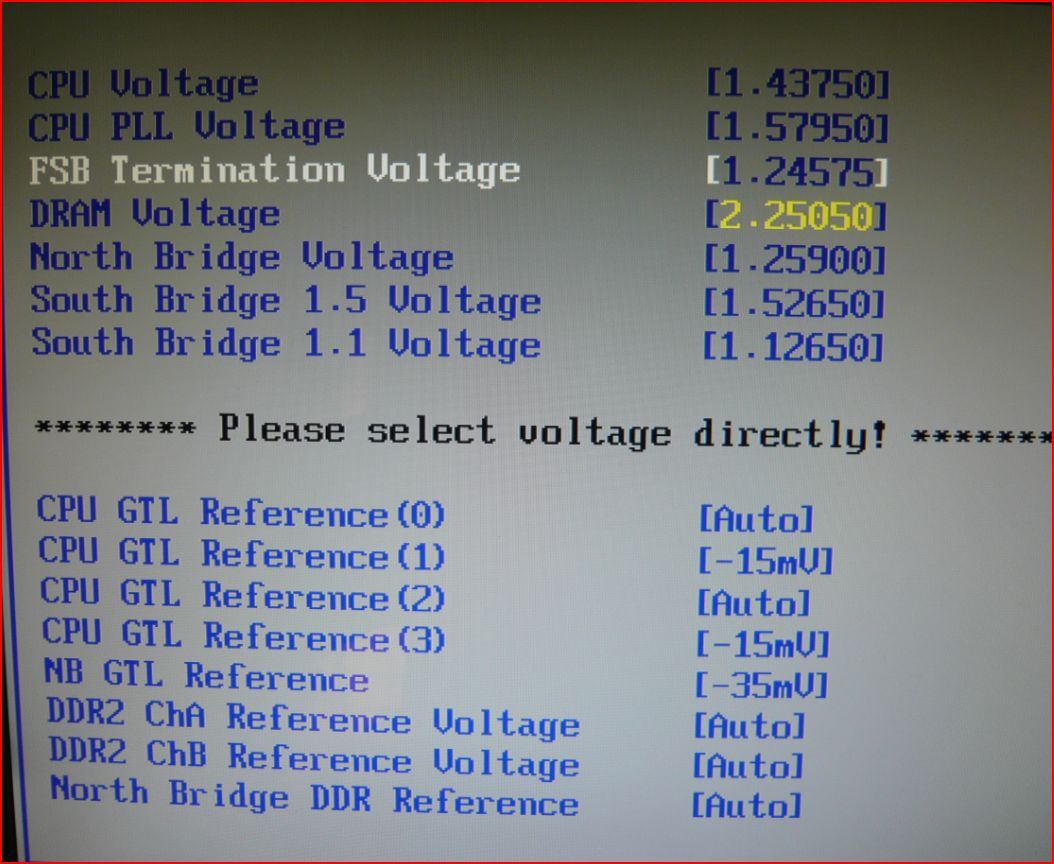

hier mal meine Bios Settings fotografiert! Siehe Bitte unten,
habe es als Mini Anhänge beigefügt! Die Reihenfolge entspricht dem Bios!

Also habe ich mit diesen Einstellungen folg. Ergebnisse mit Prime: FSB 460! Bios 1307

- P-Small: lief ca. 1 Std selber gestoppt
- P-Small: lief 1 Std 20 min. selber gestoppt
- P-Custom (in large FFT) getestet und ca. 52 min. Abbruch durch Prime.

Habe testweise dann die CPU PLL von 1.579 V mal runter gestellt auf 1.532 V und
P-Custom lief nur noch 17 min! Also benötigt meine CPU irgendwie mehr
PLL Voltage echt merkwürdig.

Wie schon erwähnt ist eigentlich mein Ziel ein FSB von 467 - 478 (X9).
Nur weiss ich echt nach 2Wochen mit diesem Board, immer noch nicht
wie ich es Rockstable bekommen soll. einfach zu viele Einstellungen.

PS: Sollte noch erwähnen das Unter CPU Konfig bis auf Execute Disable Bit,
alles ausgeschaltet ist! Memory Remapping ist auch deaktiv! Vista 32 Bit Sys.
Loadline Calibration ist aktiviert!

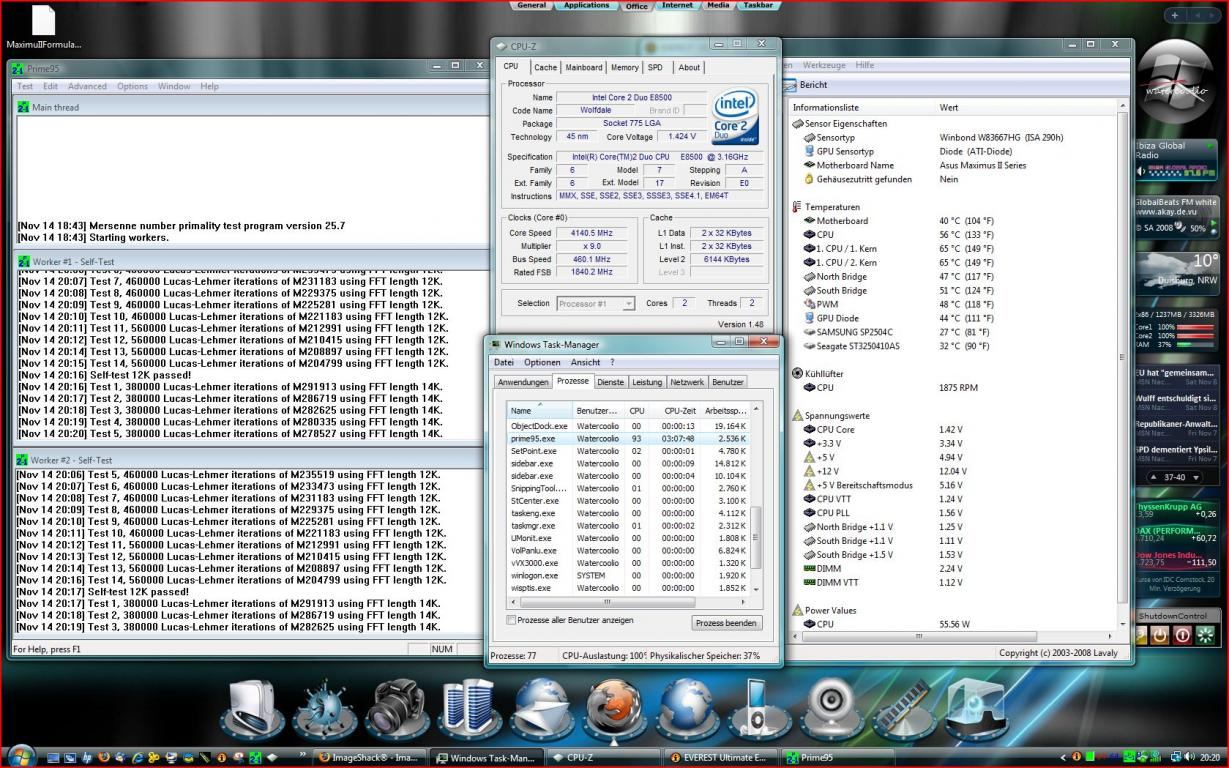

Und so sieht Everest 4.60.1547 unter Last aus: (P-Custom lief jetzt ca. 50min)

Update: Habe zu Testzwecken die CPU PLL Voltage auf 1.6 V gesetzt und weiter getestet.
P-Custom lief diesmal ca. 1Std. (also länger) bevor der Rechner eingefroren ist. Also war es zu viel!
Teste jetzt weiter mit 1.55V PLL.



[Seewolf]

Nimm mal den RAM Takt auf 1:1 zum testen zurück

Setze den Multi auf 9 und teste mit deinen 467 FSB SMALL und LARGE




Alles über 1,55V PLL schadet der CPU, glaubs mir



[ElectricDay]

Hey Seewolf... ich glaubs dir schon, deswegen habe ich vor ca. 2 Std. CPU PLL auf
deine MAX. 1.55V im Bios eingestellt. Und seitdem läuft Prime Custom (FFT) durch...

Schau selber:

Wenn ich mit der PLL runter gehe stürzt Prime ab. Also nehme ich da die max. 1.55V.
Nur komme ich mit diesen Settings nur bis FSB 460 X9 4140 Mhz. bis jetzt läuft noch Prime.



[ElectricDay]

Nimm mal den RAM Takt auf 1:1 zum testen zurück

Setze den Multi auf 9 und teste mit deinen 467 FSB SMALL und LARGE




Alles über 1,55V PLL schadet der CPU, glaubs mir

Multi ist bereits auf 9. Was denkst du was kann man noch bei diesen Settings einstellen?
bzw Was wäre empfohlen, wenn PL manuell eingestellt ist? So habe ich es im mom. eingestellt.

DRAM Static Read Control: Auto
DRAM Read Training: Auto
MEM. OC Charger: Auto
PL: 10 / AI Clock * Moderate



[Seewolf]

Ganz ehrlich, die Ram Settings sind sowas von egal, ich habe alles auf Auto.


Beim C2D spielen die Settings im Alltag absolut keine Rolle, das bringt nichts. Einzig zum Benchen bringts was, ansonsten vergiss es.



Ich würde auch deine 4,1 Ghz nicht 24/7 fahren bei der Spannung, ich würde auf 4 Ghz oder sogar auf 3,8 Ghz zurückgehen, mehr braucht man wirklich nicht im Alltag.


Ich würde 8x500 Mhz mit Ram auf 1:1 Betrieb fahren



[ElectricDay]

Ganz ehrlich, die Ram Settings sind sowas von egal, ich habe alles auf Auto.


Ich würde auch deine 4,1 Ghz nicht 24/7 fahren bei der Spannung, ich würde auf 4 Ghz oder sogar auf 3,8 Ghz zurückgehen, mehr braucht man wirklich nicht im Alltag.


Ich würde 8x500 Mhz mit Ram auf 1:1 Betrieb fahren

Hallo,

8x500 1:1 geht leider nicht...liegt an der VNB + VTT bzw. NB GTL.

Dafür habe ich soweit meine akzeptable 24/7 Settings Rockstable.

Habe deine empfohlene 4Ghz @ 4050Mhz eingestellt konnte damit die VCore

absenken @1.368V.

Nochmals Vielen Dank.

PS: Hie noch mein Mini-Screenshot
http://www.forumdeluxx.de/forum/showpost.php?p=10608072&postcount=2071



[Seewolf]

500 Mhz muss das Board aber normal auf jeden Fall laufen

Die 4,05 Ghz dürften für wirklich alles ausreichen



[ElectricDay]

500 Mhz muss das Board aber normal auf jeden Fall laufen

Irgendwie zu komplizert.

im mom. 450 fsb ca.1.25V vtt u. ca. 1.25V NB GTL -30

muss leider mit hohen spannungen arbeiten. Für 500 brauche ich

noch mehr. weiss aber nicht obs vtt od. vnb ist.



[machiavelli1986]

sagt mal was ist bei den NB GTL so der richtwert? ich hab im Moment die taktraten welche ich im sysprofile hab. vtt hab ich 1.16 und NB Voltage 1.1. meine NB GTL ist auf 0.620. damit lief prime custom und auch large stabil. kann das sein das diese so tief geht?ich dachte immer so 0.670 sei standard bei der nb gtl?

edit: ich hab ein ganz komischer vorgang.mein pc läuft primestable und auch sonst läuft alles stabil.abr ab und zu, vielleicht ca. ein bis zweimal in der woche hab ich beim vista ladebildschirm einen bluescreen. wenn ich die nb gtl auf auto setz hab ich das nicht.deshalb geh ich davon aus das 0.620 beim start irgendwie zuwenig sind,obwohl prime läuft.kann ich die nb gtl getrost auf auto stellen bei nem fsb von 400 und nem dual core?ich hab leider nicht viel zeit um zu testen usw., deshalb wäre es für mich am besten wenn ich die gtl geschicht einfach auf auto lassen kann.schliesslich will ich ja zocken und spass haben am pc wenn ich mal zeit habhab gehört das gtl auf auto bei niedrigem fsb und nem dual core eigentlich kein problem ist.und das ist ja bei mir der fall,kleiner fsb und nen e8600.
cpu gtls hab ich auf 0.600 und 0.620, dies scheint zu passen.hatte auf jedenfall noch nie probleme damit.
oder ich setz einfach mal nb gtl auf 0.630 und schau ob der bluescreen dann noch kommt.wenn ich jedoch die nb gtl von 0.620 auf 0.630 steigere,muss ich da extra nochmals mit prime alles auf stable testen oder kann ich davon ausgehen das es auch ohne fehler läuft.ich weiss das 0.620 die grenze ist, mit weniger hab ich innert paar sekunden errors bei prime large.



[Seewolf]

Wenns die NB GTL mit Auto läuft dann lasse sie so.


Nur die Spannungen sollte man beim OC ALLE per Hand einstellen



[ElectricDay]

Hi Seewolf,

Welches ist im Bios diese Vdimm Vtt (lt. everest)

DDR2 ChA Reference Voltage Auto? oder
North Bridge DDR Reference Auto`?

Weist du's zufällig?

Gruß



[machiavelli1986]

Wenns die NB GTL mit Auto läuft dann lasse sie so.


Nur die Spannungen sollte man beim OC ALLE per Hand einstellen

ok werd ich so machen.kann ich cpu gtl auch auf auto lassen.weil im moment takte ich meinen pc mit 4ghz, muss aber nicht unbedingt immer so sein.wenn ich die cpu tiefer takte müsste ich aber wieder an meinen gtls rumspielen, weshalb es eigentlich ganz praktisch wäre die auf auto zu haben wenn ich zB nur 3.4ghz oder sonst was eingeb.höher als 4ghz geh ich nicht.



[Seewolf]

Du kannst alle GTLs so lange auf auto lassen, solange dein System stabil läuft.


@Aeroman:

Tut mir leid, weis ich nicht, habe ich mich nicht beschäftigt, da ich vom großen Ram takten eh nichts halte, außer zum Benchen.



[Dirty Finger]

Hallo Seewolf,
leider bin ich immo etwa irritiert wenn ich mir den Link von thetechrepository anschaue. Wenn ich mir das Bild auf der ersten Seite anschaue komme ich etws durcheinander. Ich verstehe es so, dass mit Single Die Prozzesor ein Dual bzw. mit Dual Die Prozzesor ein Quad gemeint ist. Demzufolge müssten doch quasi GTL0+GTL1 eingestellt werden für einen Dual und nicht wie du es sagst GTL1+GTL3.
Wäre nett wenn du mir das nochmal kurz erläutern könntest.
Ich möchte auf keinen Fall damit sagen, dass du kein Recht hast. Ich verstehe das mit dem Bild nur nicht so ganz.
Vielen Dank für deine Mühe

Gruß

D.F



[Seewolf]

Ein Quad sind ja praktisch nur 2 duals die zusammengepappt werden, daher Dual DIE Prozessor.

Es gibt ja 4 GTLs, 2 haben den Multiplikator 0,635 und die anderen 2 0,667 (von der VTT Spannung)

Nun musst du bei einem Dual die 2 mit 0,667 herabsetzen, bei meinem Maximus 2 Formula sind sind das eben GTL1 und GTL3.

Es kann natürlich sein dass die Aufteilung bei einem anderen Mainboard anderst ist, deswegen sollte man sich nicht an den Zahlen GTL0, GTL1 etc. orientieren, sondern eben an den Multipliaktoren 0,635 und 0,667. Steht meistens (wenn du auf die entsprechnede GTL gehst im BIOS) rechts neben dran, welchen Multi die entsprechende GTL hat.



[Dirty Finger]

Habe auch das MIIF allerdings einen E8500. Also sind definitiv GTL1+GTL3 für mich relevant!!



[Seewolf]

Ja, lasse die anderen 2 erstmal auf Auto



[Dirty Finger]

OK, aber was heißt erstmal auf Auto, letztendlich werden diese doch dann nur für einen Quad gebraucht oder sehe ich das falsch??



[ElectricDay]

Ein Quad sind ja praktisch nur 2 duals die zusammengepappt werden, daher Dual DIE Prozessor.

Es gibt ja 4 GTLs, 2 haben den Multiplikator 0,635 und die anderen 2 0,667 (von der VTT Spannung)

Nun musst du bei einem Dual die 2 mit 0,667 herabsetzen, bei meinem Maximus 2 Formula sind sind das eben GTL1 und GTL3.

Es kann natürlich sein dass die Aufteilung bei einem anderen Mainboard anderst ist, deswegen sollte man sich nicht an den Zahlen GTL0, GTL1 etc. orientieren, sondern eben an den Multipliaktoren 0,635 und 0,667. Steht meistens (wenn du auf die entsprechnede GTL gehst im BIOS) rechts neben dran, welchen Multi die entsprechende GTL hat.

hey seewolf woher hastdu das eigentlich das Asus nach den Multis rechnet
und nicht nach Cores, so wie es auf der Abbildung ist. Dort wird ja pro Die
von einem Data Bus und einem Adress Bus pro Die berichtet. Von multis ist
auf dieser Abb. nichts zu lesen?

Gruß



[Seewolf]

OK, aber was heißt erstmal auf Auto, letztendlich werden diese doch dann nur für einen Quad gebraucht oder sehe ich das falsch??

Ja, bei Quads nutzt man meistens alle 4

hey seewolf woher hastdu das eigentlich das Asus nach den Multis rechnet
und nicht nach Cores, so wie es auf der Abbildung ist. Dort wird ja pro Die
von einem Data Bus und einem Adress Bus pro Die berichtet. Von multis ist
auf dieser Abb. nichts zu lesen?

Gruß

Du denkst zu kompliziert, der Multi (0,635/0,667) ergibt ja nur eine neue Spannung, der Multi ist von Intel so fest gelegt.

Der Multi dient nur dazu die GTL Spannung zu errechnen, nicht mehr und nicht weniger.
