P4LL3R
Legende
Mein Homeserver hat sich seit der letzten Vorstellung sehr geändert. (http://www.hardwareluxx.de/communit...orstellungsthread-692847-23.html#post19224024)
Motherboard: Asus Maximus IV Extreme
CPU: Intel 2500K
Kühler: Corsair H50
RAM: 8GB Kingston 1600Mhz
Grafikkarte: XFX 5450 512MB
Netzteil: Corsair HX1000W
Gehäuse: Chieftec CA-01B-B-SL + Cooler Master Stacker 4in3 Modul
RAID-Controller: IBM ServeRAID BR-10i
OS-SSD: OCZ Vertex 2 60GB
Storage-HDDs: 1x 160GB, 2x 500GB, 3x 1TB, 6x 2TB, 1x 3TB, alles ohne RAID (8x an Controller, 6x an MoBo)
OS: Windows 8 Professional x64
Ich weiß selbst, dass einige Sachen komplett überdimensioniert sind, ich hab aber die CPU mit Kühler, das MoBo, RAM und NT sehr günstig bekommen.
Die zwei Enermax 120er Lüfter im Seitenteil werden benötigt weil die Grafikkarte ansonsten 70°C im IDLE hat, und das ist mir zu viel.
Motherboard: Asus Maximus IV Extreme
CPU: Intel 2500K
Kühler: Corsair H50
RAM: 8GB Kingston 1600Mhz
Grafikkarte: XFX 5450 512MB
Netzteil: Corsair HX1000W
Gehäuse: Chieftec CA-01B-B-SL + Cooler Master Stacker 4in3 Modul
RAID-Controller: IBM ServeRAID BR-10i
OS-SSD: OCZ Vertex 2 60GB
Storage-HDDs: 1x 160GB, 2x 500GB, 3x 1TB, 6x 2TB, 1x 3TB, alles ohne RAID (8x an Controller, 6x an MoBo)
OS: Windows 8 Professional x64
Ich weiß selbst, dass einige Sachen komplett überdimensioniert sind, ich hab aber die CPU mit Kühler, das MoBo, RAM und NT sehr günstig bekommen.
Die zwei Enermax 120er Lüfter im Seitenteil werden benötigt weil die Grafikkarte ansonsten 70°C im IDLE hat, und das ist mir zu viel.
Zuletzt bearbeitet:
A6
Enthusiast
Also Gehäuse-technisch sieht dein Server meinem zum verwechseln ähnlich. Allerdings habe ich das Cooler Master Stacker 4in3 Modul nicht mehr in Benutzung, weil ich nicht mehr so viele 3,5"-Platten brauche. Die 8 Platten am Raid-Controller passen alle unten rein. Die orginalen Halterungen der HDD`s habe ich durch ca. 4mm Gummistreifen ersetzt, um die Vibrationen zu verringern.
P4LL3R
Legende
Ja leider, vorher hat er ca. 100W gebraucht, jetzt bin ich bei 160W.
Aber 24/7 läuft er sowieso nicht.
Aber 24/7 läuft er sowieso nicht.
P4LL3R
Legende
@vindex
Die 3TB hängt am Motherboard, der Controller kann nur 2TB.
Die 3TB hängt am Motherboard, der Controller kann nur 2TB.
Everest2000
Semiprofi
was soll da rein^^..
therealJMC
Enthusiast
- Mitglied seit
- 14.01.2010
- Beiträge
- 3.730
Ich tippe mal auf:
Mini-Itx Board mit CPU/Kühler/RAM/evtl eine Add-in Card, ATX-Netzteil, 4x3,5" HDD und 2x2,5" HDD/SSD
Mini-Itx Board mit CPU/Kühler/RAM/evtl eine Add-in Card, ATX-Netzteil, 4x3,5" HDD und 2x2,5" HDD/SSD
Everest2000
Semiprofi
sorry -> ich hasse Tablet-PC und das schreibe darauf, so vom Laptop:
Was für eine HArdware soll in das Gerät rein ..??. bzw. welche ist da drinne.
Was für eine HArdware soll in das Gerät rein ..??. bzw. welche ist da drinne.
Ja, kann ich machen. Warn ja nur paar Schnappschüsse beim Auspacken
Hardware hab ich schon reingefriemelt, momentan mit 2x1TB Hitachi. Der Lüfter ist relativ leise. Für ein Serverchen nicht schlecht.
Gibt auch fertige Server von der Stange mit dem Gehäuse, mit dem Intel S1200KP-Board.
Hardware hab ich schon reingefriemelt, momentan mit 2x1TB Hitachi. Der Lüfter ist relativ leise. Für ein Serverchen nicht schlecht.
Gibt auch fertige Server von der Stange mit dem Gehäuse, mit dem Intel S1200KP-Board.
2x 2,5" passen rein (an beide Seiten vom HDD-Käfig), optisches LW passt keins mehr rein. Siehe hier.
Aufgeräumt ist es, ja. Größere CPU-Kühler wird aber scho schwer, da wird der Einbau vom NT schon schwer. Mit dem Boxed gehts grad so. Mit dem 4-Fach-Sata-Kabel tut man sich auch einen Gefallen, ist wesentlicher schöner zu verlegen.
Das Gehäuse ist aber für Mini-ITX schon relativ groß, ähnlich Lian Li Q08 würde ich schätzen. Aber Einsatzbereich ist halt kleiner Büro-Server - und dafür ist es echt gut (wobei ich da lieber auf µATX gehen würde, wegen der Erweiterbarkeit - ich hab das Gehäuse nur wegen Mobo-Resteverwertung
). Der eingebaute Lüfter ist geregelt auch leise. Wenn da 4 schnelle Platten drinnen werkeln, nervt weder der noch der Boxed.
Aufgeräumt ist es, ja. Größere CPU-Kühler wird aber scho schwer, da wird der Einbau vom NT schon schwer. Mit dem Boxed gehts grad so. Mit dem 4-Fach-Sata-Kabel tut man sich auch einen Gefallen, ist wesentlicher schöner zu verlegen.
Das Gehäuse ist aber für Mini-ITX schon relativ groß, ähnlich Lian Li Q08 würde ich schätzen. Aber Einsatzbereich ist halt kleiner Büro-Server - und dafür ist es echt gut (wobei ich da lieber auf µATX gehen würde, wegen der Erweiterbarkeit - ich hab das Gehäuse nur wegen Mobo-Resteverwertung
). Der eingebaute Lüfter ist geregelt auch leise. Wenn da 4 schnelle Platten drinnen werkeln, nervt weder der noch der Boxed.Everest2000
Semiprofi
nice - sieht echt schickt aus
aber das komischt Teile mit dem Namen "Kühler" wird noch getausch oder bleibt er -> kl. Noctua oder so drauf und dann ist Ruhe, weil die Boxedteile sind am Anfang leise aber später --> Lager durch.
aber das komischt Teile mit dem Namen "Kühler" wird noch getausch oder bleibt er -> kl. Noctua oder so drauf und dann ist Ruhe, weil die Boxedteile sind am Anfang leise aber später --> Lager durch.Joa, muss man aber schon einen flachen Kühler nehmen, evtl. Lüfter nach NT montieren. Ist aber schon eng, mit verbauten NT tut man sich schon schwer, die 2 Molex-Stecker an die BP anzustecken. Zumindest mit normalgroßen Händen
Der Boxed läuft schon über 3 Jahre (nicht 24/7), ist noch "schön leise". Der bleibt drin und reicht dem i3 locker aus
Der Boxed läuft schon über 3 Jahre (nicht 24/7), ist noch "schön leise". Der bleibt drin und reicht dem i3 locker aus
Meinen Server habe ich jetzt schon ein paar Wochen, jetzt wird es Zeit das ich ein paar Bilder veröffentliche.
Die Hardware setzt sich wie folgt zusammen:
Auf der Maschiene läuft ESXi 5.1, mit Cent-OS VM's für Webserver und anderes, OmniOS mit napp-it als Fileserver, und ein Server 2012 Essentials für Client Backups.
Im Idle (und mit den Fileserverplatten im Sleep) zieht der Server 44-45W. Im Betrieb steigt es dann auf 65-70W an. Der Server läuft 24/7 (wegen dem Webserver), aber der Fileserver ist nur wenige Stunden am Tag aktiv. Dafür finde ich die Werte ganz gut. Schade nur das sich der HBA selber nicht abschalten kann, das würde noch ein paar Watt einsparen.
Für Backups habe ich noch 5 externe WD20EARX, aber hier muss ich mein Konzept noch überarbeiten. Bei meiner alten NAS habe ich die einfach via eSata angeschlossen - durch den ESXi wird das ein wenig schwieriger. Meine aktuelle Idee ist es eine eSata PCI Karte zu nehmen, und diese auch via pass-through durchreichen. Die Platten via USB anzuschließen wäre mir zu lästig, und auch zu langsam. Ein kleines Script für das Kopieren der Daten muss ich mir auch noch zusammenbasteln, aber da ich noch ein paar Extrawünsche habe mache ich noch einen Thread dazu (soon ™).
Wie findet ihr meine Zusammenstellung?
Die Hardware setzt sich wie folgt zusammen:
- Chenbro SR11269
- SuperMicro X9SCA-F
- Xeon E3-1229LV2
- Kingston ECC 16GB DDR3-1333
- 750GB WD Black, und 1TB WD Blue (beide 2,5")
- IBM M1015 (IT-Mode)
- 5*2TB WD20EARS (am HBA), Raid Z1
- Sowie ein paar Lüfter von bequiet!
- bequiet! PurePower mit 530W
Auf der Maschiene läuft ESXi 5.1, mit Cent-OS VM's für Webserver und anderes, OmniOS mit napp-it als Fileserver, und ein Server 2012 Essentials für Client Backups.
Im Idle (und mit den Fileserverplatten im Sleep) zieht der Server 44-45W. Im Betrieb steigt es dann auf 65-70W an. Der Server läuft 24/7 (wegen dem Webserver), aber der Fileserver ist nur wenige Stunden am Tag aktiv. Dafür finde ich die Werte ganz gut. Schade nur das sich der HBA selber nicht abschalten kann, das würde noch ein paar Watt einsparen.
Für Backups habe ich noch 5 externe WD20EARX, aber hier muss ich mein Konzept noch überarbeiten. Bei meiner alten NAS habe ich die einfach via eSata angeschlossen - durch den ESXi wird das ein wenig schwieriger. Meine aktuelle Idee ist es eine eSata PCI Karte zu nehmen, und diese auch via pass-through durchreichen. Die Platten via USB anzuschließen wäre mir zu lästig, und auch zu langsam. Ein kleines Script für das Kopieren der Daten muss ich mir auch noch zusammenbasteln, aber da ich noch ein paar Extrawünsche habe mache ich noch einen Thread dazu (soon ™).
Wie findet ihr meine Zusammenstellung?
therealJMC
Enthusiast
- Mitglied seit
- 14.01.2010
- Beiträge
- 3.730

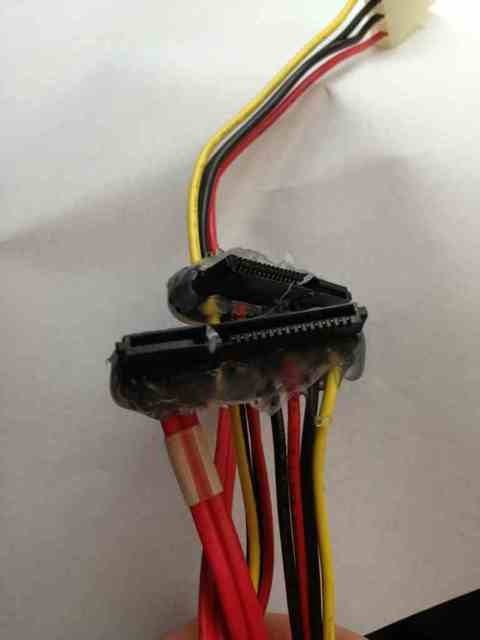

Was macht man wenn man Sonntags drigend ein 8087 Kabel -> SAS Kabel braucht aber keins da hat? Basteln...
Als ich fertig war hab ich auch die Kiste mit den anderen 8087 Kabeln gefunden...
Als ich fertig war hab ich auch die Kiste mit den anderen 8087 Kabeln gefunden...
therealJMC
Enthusiast
- Mitglied seit
- 14.01.2010
- Beiträge
- 3.730
Naja das eine normale 8087->SATA Kabel ist nicht weiter wild, da liegen noch mehr als ich brauche in der Kiste
Die Daten konnten aber leider keine Stunde weiteres suchen warten, da das ein altes Backup von Geschäftsdaten eines Kumpels war und er ganz ganz ganz ganz ganz ganz dringend
wall die Daten brauchte - aber garkeinen SAS Controller mehr hatte, geschweige denn Kabel
Aber davon abgesehen: alle 4 Anschlüsse funktionieren ohne Probleme und sind weder zu fest noch zu locker auf den Platten (egal ob SATA oder SAS)
Die Daten konnten aber leider keine Stunde weiteres suchen warten, da das ein altes Backup von Geschäftsdaten eines Kumpels war und er ganz ganz ganz ganz ganz ganz dringend
wall die Daten brauchte - aber garkeinen SAS Controller mehr hatte, geschweige denn Kabel Aber davon abgesehen: alle 4 Anschlüsse funktionieren ohne Probleme und sind weder zu fest noch zu locker auf den Platten (egal ob SATA oder SAS
)
Zuletzt bearbeitet:
Kampfwurst_Hugo
Neuling
Mein Homeserver mit ESXi 5.1
Supermicro X9SRL-F
Intel Xeon E5-2620 6x2Ghz
2x Kingston ValueRAM Hynix DIMM 16GB ECC
3ware 9690SA 8 Port
3x 3TB WD RED @ Raid 5
2x Samsung 1TB Platten @ Raid 1
2x Seagate Barracuda ES 400gb
1x 2TB WD Green
Supermicro X9SRL-F
Intel Xeon E5-2620 6x2Ghz
2x Kingston ValueRAM Hynix DIMM 16GB ECC
3ware 9690SA 8 Port
3x 3TB WD RED @ Raid 5
2x Samsung 1TB Platten @ Raid 1
2x Seagate Barracuda ES 400gb
1x 2TB WD Green
Strok3rAce
Experte
Hey Kampfwurst...
darf ich mal fragen wie viel dein System verbraucht?
Bin auch am überlegen mir den kleinen Six-Core zuzulegen, zwecks H264 Codierung.
Danke dir!
darf ich mal fragen wie viel dein System verbraucht?
Bin auch am überlegen mir den kleinen Six-Core zuzulegen, zwecks H264 Codierung.
Danke dir!
Cookie1990
Enthusiast
- Mitglied seit
- 31.10.2006
- Beiträge
- 1.246
Wozu jetzt bitte noch H.264 codieren wenn H.265 gerade anläuft?
Und können das GPUs nicht mitlerweile schneller?
GuaRd!aN
Enthusiast
Leider nur mit stark reduzierter Enkodierqualität. Ein Hexacore hätte in der Tat seinen Charme für die Aufgabe.
