@Kampfwurst: Danke für deine schnelle Antwort, ist ja in der Tat verlockend. Eijeh :)

@Cookie: Naja bis das mal ins gescheit ins Rollen kommt, geht nochn bissl Zeit ins Land. Nope - GPU bringt dir da rein jarnüschd.

@Guard!an: Ja allerdings :d Nur wird das doch schon wieder teuer :d

Mein neuer alter ist komplett :) (MoBo, CPU, RAM war vom vorigen Rechner, 2.5"HDD hab ich beim Aufräumen gefunden; funktionierte sogar noch :banana: )

Core2Duo E8400, 3 GiB RAM
SuperMicro C2SBA+II
Intel PRO/1000 PT DualPort
Chenbro RM23608
Areca ARC-1222
4x Seagate ST2000NC000 (Terascale 2TiB)
1x Seagate Momentus 40GiB (OS)

Rack kommt dann nächsten Monat, wenn die jährliche Inspektion vom Auto nicht zuviel kostet :fresse2:


Anhänge

  • 1379430_10202094598312310_921367589_n.jpg
    62 KB · Aufrufe: 581
  • 1379661_10202153627668007_1227364771_n.jpg
    82,8 KB · Aufrufe: 515
  • 1377061_10202153954516178_786273726_n.jpg
    59,2 KB · Aufrufe: 537
  • 1410737_10202154065638956_1595689314_o.jpg
    75 KB · Aufrufe: 427
Der eiert zwar etwas, aber ich denke das liegt an den 750-820rpm mit dem das Board den ansteuert.... bis jetzt ist mir aber noch kein boxed Kühler gestorben..

Also nen Lagerschaden hatte ich auch noch an keinem Boxer Lüfter - und wir haben davon ca. 350 Stück im Einsatz. Nur 2 Totalausfälle bei 775ern - wobei man es den Lüftern da nicht verdenken kann - die konnten sich wahrscheinlich nicht mehr gegen den Staub und Dreck der in und auf dem Kühlkörper selbst steckte wehren :fresse:

Everest übertreibt da immer ein "bisschen" :fresse:
Wenn du Silent willst, gibts klar bessere, aber in nem Homeserver kommts nicht auf die letzten °C an und ob der Server jetzt 42db oder 45db hat merkt doch auch kein Mensch ...
Vor allem weil die HDs eh lauter sind als der Lüfter auf den boxed Kühlern. :rolleyes:

Also, ganz ehrlich...
die internen Chenbro Lüfter hört man gar nicht, der intel Boxedkühler ist auch flüsterleise... einzigst der 3000rpm 40mm auf der Areca ist laut... bevor die Karte drinnen war, war die 2.5" HDD das lauteste am System. Die vier SeagateTerascale (7200rpm) sind so gut wie unhörbar (hier läuft seit gestern der RAID Init und die Teile laufen im Dauerbetrieb); da muss man schon die Ohren ranhalten -> da bin ich von den 7200rpm WD Platten (Arbeits-PC) anderes gewohnt....

Mein 0-8-15 Server. Läuft nicht 24/7 sondern nur mal ab und zu für Sicherungen... Die anderen Platten (2x 1TB) sind derzeit nicht
verbaut nur die nebenplatten.



CPU: Intel Pentium 4 540J
RAM: 1x 512MB Infineon DDR400 1x 1024MB infineon DDR400
VGA: Sapphire Radeon X550
MB: Gigabyte GA-8I915PL-G
HDD1: Western Digital Scorpio WD2500BEVS
HDD2: Western Digital Scorpio WD1600BEVS
HDD3: Samsung HD103SI
HDD4: Seagate ST1000DM003
NT: Enermax Liberty 400W

zzgl. Gigabit-Lan Onboard sowie 2x RealTek Nics 100Mbit für VPN und Router sowie eine ISDN Fritz Karte...

Zuletzt bearbeitet:
Hab so ein ähnliches aber letzt auch mal beim aufräumen in der Hand gehabt, allerdings als 4-Pin-Fat-Buchse-> 2 x Sata Kabel. Das war wenn ich mich recht entsinne bei einer Halterung für 2,5" HDDs in 5,25" dabei weil die so nah aneinander lagen, dass es sonst schwer war mit normalen durchgeschliffenen Netzteil-Versionen.

Da ich ja endlich fertig bin poste ich auch mal Bilder hier.
Es läuft als Fileserver und Hauptsystem OpenSUSE Tumbleweed, zusätzlich zwei VMs: Ipfire als Router und WHS2011 für Clientsicherungen und günstiges System mit RDP Unterstützung

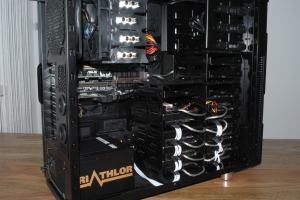

Gehäuse: Nanoxia DS 1 mit zusätzlichen internen HDD Cages
CPU: Intel e5-4570
Kühler: Scythe Mugen 4
Mainboard: Asus Gryphon Z87
RAM: 12 GB
Netzteil: Enermax Triathlor 300W
Controller: 4 Port internal SataII Controller Digitus 30104
NIC: Intel PCIe 1GBit per VT-d zur Router VM + 1xonboard Intel
HDD0: CF-Sata Bridge mit 8GB Industrial Flash fürs System
HDD1: 1TB SAMSUNG HD103UJ wird direkt zur WHS2011 VM durchgereicht
HDD2-5: 1,5TB SAMSUNG HD154UI
HDD6-7: 2TB WD20EARX
HDD8: 2TB SAMSUNG HD204UI
HDD9: 2TB Hitachi HDS5C3020BLE630
HDD10: 8GB USB Stick wird direkt an die Router VM durchgereicht

HDD2-5 sowie HDD6-9 bilden jeweils ein SoftwareRaid 5. Darüber liegt dann LVM.


- - - Updated - - -

DunklerRabe schrieb:
Sieht schwer so aus, SATA Stecker gibts hier: MDPC-X | Computerveredelung ohne Kompromisse!
Zum Vergrößern anklicken....
Nach solchen Steckern hab ich gesucht und den Shop nicht gefunden.
Habe mit den 4-Pin auf 4xSata von Phyoba auch keinen schlechten Fund gemacht.

Jap ist es.. Hab die teile von meinem alten Netzteil....

Sonst kommt der in Konflikt mit den RAM Riegeln. Wollte mir keine neuen kaufen und hatte noch welche mit dem unnötigen Heatspreader.
Der Lüfter ist saugend montiert.

Das natürlich ein guter Grund. Letzt nen Mugen mit G Skill RAM (auch mit Spreadern) bei nem Kumpel verbaut das hat zum Glück ohne Probleme geklappt sonst hätte nur 1 Lüfter Platz gehabt...

Mein noch recht junger Homeserver:

Prozessor:Intel Pentium G-3220 (Haswell)
Mainboard:ASUS H87I-Plus
Netzteil:SeaSonic G-360
Gehäuse:Lian-Li Q25B
RAM:Samsung Green Series DIMM Kit 8GB, DDR3L-1600
RAID-Controller:LSI/3ware 9650SE-12ML
Festplatten:Crucial m4 64 GB SSD
+ 4 × Toshiba 3TB (PA4293E-1HN0) im RAID 5, effektiv nutzbar: 9,00 TB / 8,17 TiB
Betriebssystem:Windows Server 2008 R2

Ist was mit den Bildern passiert?

Mein Serverschrank (Ikea Besta):



Core i3
Asus P8H61-V
Corsair 64GB System-SSD mit Win7 Pro drauf
BQ 530W NT
Diverse SATA Risercards
22 HD's anschließbar (momentan 1 SSD fürs System und 10 WD Green's (5x1,5TB, 2x2TB,3x3TB))
Bewusst kein Raid weil ich nur immer auf kleine Bereiche des Speichers für längere Zeit einzeln zugreifen muss und sich dabei nur 1 Platte drehen soll, der Rest ist im Spindown um Strom zu sparen.
Lüftersteuerung mit nem Aquaero LT5

Hübsch! Vor allem schön aufgeräumt.

Mich würde interessieren was das genau für eine USV ist und wie viel Mehrverbrauch die im Idle verursacht.

Matschgo schrieb:
Mein Serverschrank (Ikea Besta):
Core i3
Asus P8H61-V
Corsair 64GB System-SSD mit Win7 Pro drauf
BQ 530W NT
Diverse SATA Risercards
22 HD's anschließbar (momentan 1 SSD fürs System und 10 WD Green's (5x1,5TB, 2x2TB,3x3TB))
Bewusst kein Raid weil ich nur immer auf kleine Bereiche des Speichers für längere Zeit einzeln zugreifen muss und sich dabei nur 1 Platte drehen soll, der Rest ist im Spindown um Strom zu sparen.
Lüftersteuerung mit nem Aquaero LT5
Zum Vergrößern anklicken....

Seh ich da richtig mit den ~230 Watt?

Kannst du mir sagen welche USV du da hast? Suche auch noch eine für mein Rack.

USV ist ein APC Back UPS ES700... gibts mittlerweile nicht mehr seh ich grad, Ersatz dazu ist das BE700G-GR (Link)
Die USV benötigt ca. 4-5W für sich selbst. Ist aber ein feines Gerät... hat die letzten 2 Jahre zwar nur 3-4 Mal ran müssen soweit ich mich erinnern kann aber dann dafür hat alles problemlos funktioniert.

Ja, 230W stimmt... zu dem Zeitpunkt des Fotos lief allerdings ne Menge Zeug drüber mitsamt 27er iMac, Server wo alle Platten liefen (kurz nach dem Einschalten), beide NAS und das ganze andere Zeug das da so drin rumfliegt... Der Server selbst benötigt mit nur einer laufenden Platte zwischen 30 und 35 Watt laut Messgerät. Wenn nur die USV und der Netzwerkswitch läuft, iMac und Server im Standby (für WOL) kommt der Zähler knapp auf 9-10 Watt... was die meiste Zeit des Tages ist.

@Matschgo
Cooler Schrank!
Sieht recht aufgeräumt aus.

Hast du den Schrank selbst irgendwie belüftet?
Sind die Platten im 2. Regalboden irgendwie mit nem Rahmen oder so verschraubt?

Danke!
Ja, da sind hinten 4 Yate Loon Lüfter drin... die unteren beiden (sieht man hinter der weissen NAS aufm Bild) blasen rein, die oberen (hinter dem Mainboardhalter) blasen raus... reicht als Luftzirkulation locker aus bei dem großen Kasten.
Die Platten sind in diesen Carriern drin und liegen auf ner Schaumstoffmatte zur Entkopplung.

Mir gefällt der Schrank auch.
Ich hatte mal ein ähnliches Projekt (auch IKEA ^^), da habe ich allerdings mit der Zeit Temperaturprobleme bekommen. Das bissl Luftstrom bei dir langt da echt? Du bringst mich da schon wieder auf Ideen :d

Man könnte ja auch Gitter als Regalböden verwenden falls man wirklich mehr Luftzirkulation bräuchte.
