Kampfwurst_Hugo
Neuling
ich denke nicht das die WD Red Probleme macht bei mehr als 5 Platten. Habe in meinem Tower ohne Entkopplung 9 Festplatten verbaut. Davon 5 WD Red
[Sammelthread] HomeServer Vorstellung - Bilder + Kommentare
- Ersteller underclocker2k4
- Erstellt am
Everest2000
Semiprofi
Das glaub ich dir - nunja das ist halt auch Geschmackssache, wie bei Autos und so^^.
DunklerRabe
Enthusiast
- Mitglied seit
- 01.05.2010
- Beiträge
- 2.294
Das Problem ist, dass Vibrationen potenziell für Fehler sorgen KÖNNTEN, wenn man mehrere Platten in einem Chassis verbaut und weder Platten noch Chassis dafür gemacht sind. Das betrifft die RED ebenso wie alle anderen Festplatten ab einem gewissen Level.
/sign
MasterOfDestruction
Neuling
- Mitglied seit
- 05.08.2013
- Beiträge
- 9
kleine Bastelstunde...
Wage mich jetzt auch mal in der Serverbereich. Soll ein kleiner Backupserver werden, auf den ich möglichst auch über´s Netz zugreifen kann. Im Moment lauf Win Server 2012 Essentials drauf, allerdings bin ich noch auf der Suche nach geeigneten HDDs.
Asus P8.H77
Intel Celeron G1610
4GB Kingston 1600
Mfg
Hannes
Wage mich jetzt auch mal in der Serverbereich. Soll ein kleiner Backupserver werden, auf den ich möglichst auch über´s Netz zugreifen kann. Im Moment lauf Win Server 2012 Essentials drauf, allerdings bin ich noch auf der Suche nach geeigneten HDDs.
Asus P8.H77
Intel Celeron G1610
4GB Kingston 1600
Mfg
Hannes

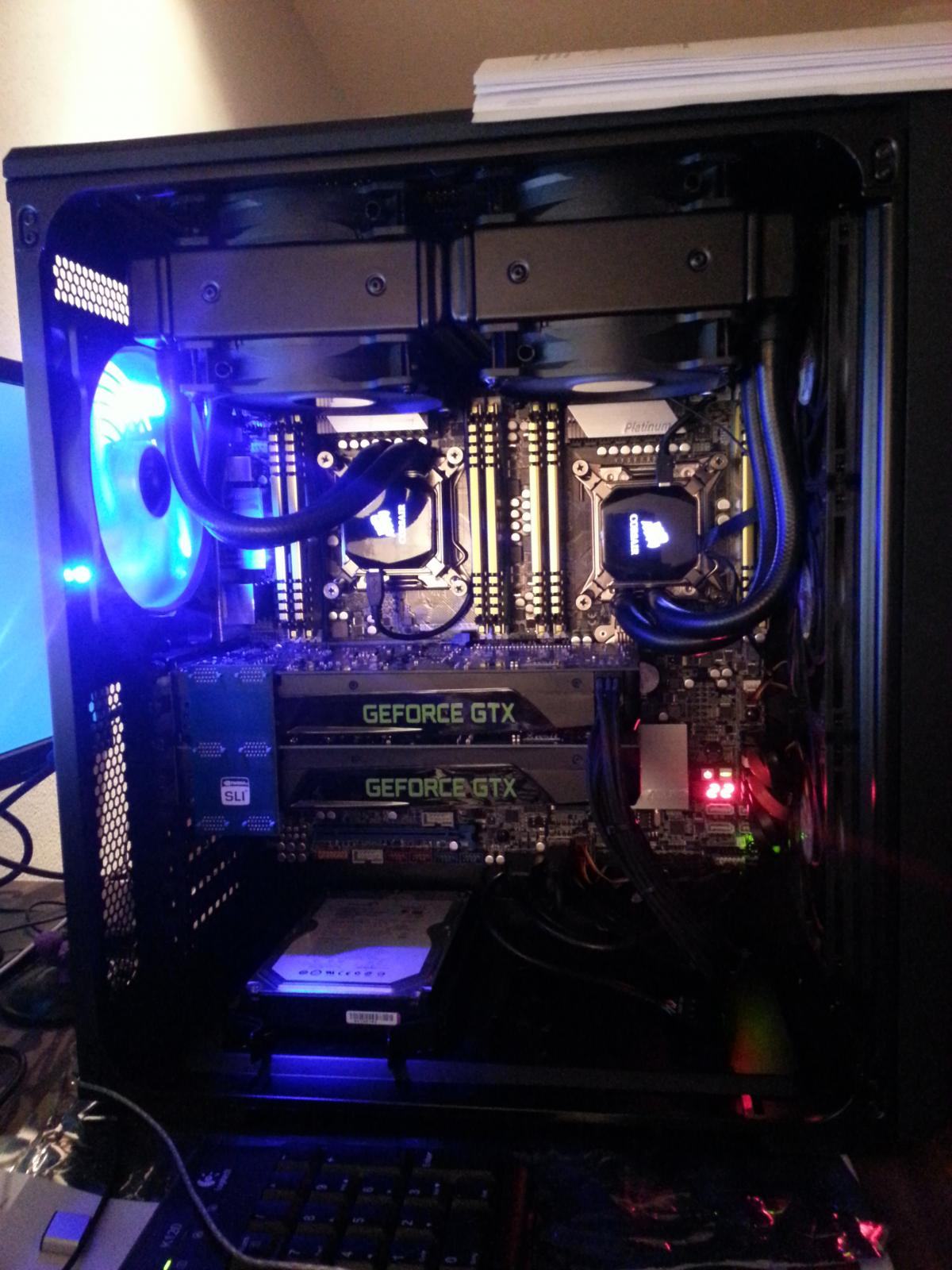

Meine WS im corsair 540Air.
Asus Z9 PE - D8 WS
2x intel Xeon E5 2687W
2x Corsair H80i
64GB DDR 3 GEIL EVO CORSA 1866
3xssd 120GB Kingston, 512gb samsung 840 Pro und eine intel 240GB
2X GTX 680
NT OCZ Fatil1ty champion 1000W
Asus Z9 PE - D8 WS
2x intel Xeon E5 2687W
2x Corsair H80i
64GB DDR 3 GEIL EVO CORSA 1866
3xssd 120GB Kingston, 512gb samsung 840 Pro und eine intel 240GB
2X GTX 680
NT OCZ Fatil1ty champion 1000W
Zuletzt bearbeitet:
swordfisch
Enthusiast
Das sieht nach vielenm aus aber nich nach nem Homeserver
Das sieht nach vielenm aus aber nich nach nem Homeserver
Ne is ne workstation
bin ja bei Workstation, aber der thread handelt ja von Server, war ich zu übereifrig zu posten bevor ich alles durchgelesen habe
SRY
VG PAT
DunklerRabe
Enthusiast
- Mitglied seit
- 01.05.2010
- Beiträge
- 2.294
Das gehört hier rein: http://www.hardwareluxx.de/communit...ungen-server-workstation-part-2-a-688297.html
EveryDayISeeMyDream
Experte
Diese Kombination hört sich seeeeehr interessant an, hast du denn da mal Verbrauchswerte für mich? Idle würd sogar schon reichen, da das System bei mir eher ein Backup und Storage-Server wird.
Ich habe dir ja bereits per PN geantwortet, da ich den Thread hier nur sehr selten mal öffne.
Damit alle was davon haben: Ich habe neulich mit einem Brennenstuhl-Verbrauchsmessgerät (zwischen Netzteil und Steckdose) eine Idle-Aufnahme von 51 W abgelesen. Unter moderater Last (längerer Dateitransfer) steigt es bis auf ca. 60 W.
maniac96
Enthusiast
Da will ich auch mal
CPU: Pentium G2020
Kühler: Scythe Mugen 2
RAM: 2x 4GB DDR3-1333 ECC von Kingston
MoBo: Asus P8C WS (danke Intel C216 Chipsatz Nutzung der iGPU & ECC möglich <-- war mir wichtig)
System HDD: 60 GB Kingston SSD
Daten HDD`s: 2x 3TB WD RED (wenn voll wird erweitert)
SAS Controller: LSI MEGARAID 8880EM2 (hat nur 2x 8088 Anschlüsse, hab die wieder nach innen geführt, aber Adapter ist noch nicht da)
TV-Karte: TechnoTrend Budget CT2-4500 CI DVB-C (Software läuft noch nicht so richtig, muss mich erst mal da rein lesen)
NT: beQuiet Pure Power L7 300 Watt
Gehäuse: Fractal Design Define XL (jetzt hab ich endlich mal eine Verwendung für dieses wunderbare Gehäuse, wiegt jetzt aber 23Kg
)
OS: WHS 2011
IDLE Verbrauch: 51 Watt
Da ich erst mit dem "Servern" erst angefangen habe, bin ich aktuell noch am Lesen wie alles richtig funktioniert und eingerichtet werden muss. Derzeit fungiert der Server als Datengrab und zur Sicherung der Clienten (im Moment muss ich noch rausfinden wie das mit dem Backup aller Daten geht). Wenn ich dann in den nächsten Wochen mehr weiß wie alles geht, dann soll er noch TV Streaming & Recording, Video Streaming und eine VM (brauche noch XP für 2 ältere wichtige Programme) bereit stellen.
Der Server läuft nicht 24/7, sondern nur wenn ein Client eingeschaltet ist (hat auf Anhieb funktioniert
)
Hier mal 2 kleine Bilder:
Gibt es noch Verbesserungsvorschläge von Eurer Seite
CPU: Pentium G2020
Kühler: Scythe Mugen 2
RAM: 2x 4GB DDR3-1333 ECC von Kingston
MoBo: Asus P8C WS (danke Intel C216 Chipsatz Nutzung der iGPU & ECC möglich <-- war mir wichtig)
System HDD: 60 GB Kingston SSD
Daten HDD`s: 2x 3TB WD RED (wenn voll wird erweitert)
SAS Controller: LSI MEGARAID 8880EM2 (hat nur 2x 8088 Anschlüsse, hab die wieder nach innen geführt, aber Adapter ist noch nicht da)
TV-Karte: TechnoTrend Budget CT2-4500 CI DVB-C (Software läuft noch nicht so richtig, muss mich erst mal da rein lesen)
NT: beQuiet Pure Power L7 300 Watt
Gehäuse: Fractal Design Define XL (jetzt hab ich endlich mal eine Verwendung für dieses wunderbare Gehäuse, wiegt jetzt aber 23Kg
)OS: WHS 2011
IDLE Verbrauch: 51 Watt
Da ich erst mit dem "Servern" erst angefangen habe, bin ich aktuell noch am Lesen wie alles richtig funktioniert und eingerichtet werden muss. Derzeit fungiert der Server als Datengrab und zur Sicherung der Clienten (im Moment muss ich noch rausfinden wie das mit dem Backup aller Daten geht). Wenn ich dann in den nächsten Wochen mehr weiß wie alles geht, dann soll er noch TV Streaming & Recording, Video Streaming und eine VM (brauche noch XP für 2 ältere wichtige Programme) bereit stellen.
Der Server läuft nicht 24/7, sondern nur wenn ein Client eingeschaltet ist (hat auf Anhieb funktioniert
)Hier mal 2 kleine Bilder:
Gibt es noch Verbesserungsvorschläge von Eurer Seite
Karbe
Enthusiast
Wofür der RAID-Controller ?
Außer zum Strom verbrauchen ?
Ist das normal, daß der Lüfter oben so schief hängt ?
Grüße
Außer zum Strom verbrauchen ?
Ist das normal, daß der Lüfter oben so schief hängt ?
Grüße
Vagabondxl
Semiprofi
- Mitglied seit
- 03.10.2004
- Beiträge
- 2.071
Den Sinn, des Lüfters versteh ich nicht!
vindex
Enthusiast
- Mitglied seit
- 30.11.2005
- Beiträge
- 5.054
die cpu kannst du mit dem riesen alu-block auch passiv kühlen.
das einzige teil in deinem server das nen luftzug braucht, ist der raid-controller (der ja momentan sowieso noch keinen nutzen hat
)
ich würd nur den hinteren lüfter behalten und die anderen raus schmeißen. dann sparst du nochmal 1-2 watt
ansonsten hast du da ein schön aufgeräumtes system
gruß
das einzige teil in deinem server das nen luftzug braucht, ist der raid-controller (der ja momentan sowieso noch keinen nutzen hat
)ich würd nur den hinteren lüfter behalten und die anderen raus schmeißen. dann sparst du nochmal 1-2 watt
ansonsten hast du da ein schön aufgeräumtes system
gruß
P4LL3R
Legende
Heute hab ich meinen Server wieder komplett zerlegt und neu aufgebaut, Hauptgrund war, dass ich die Kabel sauber verlegen wollte, aber in einem alten Chieftec-Gehäuse ist das Unmöglich, zumindest mit 18 Festplatten, trotzdem hab ich mich der Aufgabe gestellt.
Ausgangssituation (Mit noch 16 Festplatten):
Übersicht der 18 Festplatten:
Es wurde alles schön auseinandergebaut und mit dem Kompressor von einer dicken Staubschicht befreit (man glaubt nicht, wieviel Staub da Platz hat
).
Danach ging es auch schon wieder ans zusammenbauen und es wurde versucht, die Kabel so schön wie möglich zu verlegen. Ich habe mir extra noch 3 schöne 1x-Sata zu 4x-Sata Adapter gekauft, damit das auch gelingt, außerdem wurden gleich drei neue Lüfter mitverbaut.
Nur mit den Festplatten schaut ja noch alles schön aus, aber leider brauchen die Kabel um zu funktionieren
Hier ist jetzt ein Foto davon, wie es nach dem Zusammenbau mit Kabeln ausschaut:
Zur Hardware, die habe ich zwar schon ein paar mal vorgestellt, aber trotzdem:
CPU: Intel i5 2500k
CPU-Kühler: Corsair H50
Motherboard: Asus Maximus IV Extreme
Grafikkarte: XFX 5450
RAM: 8GB Kingston DDR3 1600MHz
RAID-Controller: IBM ServeRAID BR10i
Gehäuse: Chieftec CA-01B-B-SL
Netzteil: Corsair HX1000
HDDs/SSDs: 1x OCZ Vertex 2 60GB fürs OS, 4x 3TB, 7x 2TB, 3x 1TB, 2x 500GB, 1x 160GB
Ausgangssituation (Mit noch 16 Festplatten):
Übersicht der 18 Festplatten:
Es wurde alles schön auseinandergebaut und mit dem Kompressor von einer dicken Staubschicht befreit (man glaubt nicht, wieviel Staub da Platz hat
).Danach ging es auch schon wieder ans zusammenbauen und es wurde versucht, die Kabel so schön wie möglich zu verlegen. Ich habe mir extra noch 3 schöne 1x-Sata zu 4x-Sata Adapter gekauft, damit das auch gelingt, außerdem wurden gleich drei neue Lüfter mitverbaut.
Nur mit den Festplatten schaut ja noch alles schön aus, aber leider brauchen die Kabel um zu funktionieren
Hier ist jetzt ein Foto davon, wie es nach dem Zusammenbau mit Kabeln ausschaut:
Zur Hardware, die habe ich zwar schon ein paar mal vorgestellt, aber trotzdem:
CPU: Intel i5 2500k
CPU-Kühler: Corsair H50
Motherboard: Asus Maximus IV Extreme
Grafikkarte: XFX 5450
RAM: 8GB Kingston DDR3 1600MHz
RAID-Controller: IBM ServeRAID BR10i
Gehäuse: Chieftec CA-01B-B-SL
Netzteil: Corsair HX1000
HDDs/SSDs: 1x OCZ Vertex 2 60GB fürs OS, 4x 3TB, 7x 2TB, 3x 1TB, 2x 500GB, 1x 160GB
Macht den Festplatten, die da so kuschelig zusammensitzen die Wärme den nichts aus? Ich könnt mir vorstellen, das die im Betrieb schon gut warm werden dürften.
Und gibts nen Grund warum da ein Maximus Board und ein K-Prozzi drin sind? Lag das bei dir noch rum?
Und gibts nen Grund warum da ein Maximus Board und ein K-Prozzi drin sind? Lag das bei dir noch rum?
P4LL3R
Legende
Da ist nix mit Wärme, die Platten haben zwischen 20°C und 30°C, also eher zu kühl für Festplatten. Der Grund für die Hardware ist, wie bereits vermutet, dass das herumgelegen ist bzw. weil ich die Teile sehr günstig von meinem Bruder bekommen hab. Sonst hätte ich mit auch nie ein 1kW-NT reingetan, ein gutes mit 450 Watt hätte auch locker gereicht.
P4LL3R
Legende
Natürlich, ohne die ganzen Lüfter wäre es vermutlich zu warm, hinter den HDDs sind 3x92mm Lüfter, vorne oben 2x120mm, im Seitendeckel 2x92mm, am CPU-Kühler 1x120mm und hinten oben nochmal 120mm.
Gibt es einen Grund für die vielen kleinen Plattwn, außer dass der Controller keine größeren unterstützt?
Wenn ich das richtig sehe, müssten acht 4TB-Platten ja auch reichen...
PS: Wie ist Stromverbrauch von der Kiste?
Gesendet von meinem GT-I9300 mit der Hardwareluxx App
Wenn ich das richtig sehe, müssten acht 4TB-Platten ja auch reichen...
PS: Wie ist Stromverbrauch von der Kiste?
Gesendet von meinem GT-I9300 mit der Hardwareluxx App
Zuletzt bearbeitet:
haste sein : "Der Grund für die Hardware ist, wie bereits vermutet, dass das herumgelegen ist bzw. weil ich die Teile sehr günstig von meinem Bruder bekommen hab. Sonst hätte ich mit auch nie ein 1kW-NT reingetan, ein gutes mit 450 Watt hätte auch locker gereicht. " gelesen ?
auch bei mir liegen noch 10 mal 1TB, 4* 1,5TB und 6*2TB rum .... sollte ich auchmal wo einbauen die hab alle meist < 400 Betriebsstunden (ein paar haben mehr bis zu 4000 ohne jeden Fehler)
Zuletzt bearbeitet:
Klar habe ich das gelesen Ich dachte aber, dass sich die aussage auf cpu, board und netzteil bezog.
es gibt ja auch die möglichkeit, waren gegen geld zu tauschen und das geld wieder gegen andere waren. das eröffnet ungeahnte möglichkeiten gerade platten lassen sich ja zu einem guten preis pro gb verkaufen und durch neue größere ersetzen.
Gesendet von meinem GT-I9300 mit der Hardwareluxx App
Ich dachte aber, dass sich die aussage auf cpu, board und netzteil bezog.es gibt ja auch die möglichkeit, waren gegen geld zu tauschen und das geld wieder gegen andere waren. das eröffnet ungeahnte möglichkeiten
gerade platten lassen sich ja zu einem guten preis pro gb verkaufen und durch neue größere ersetzen.Gesendet von meinem GT-I9300 mit der Hardwareluxx App
@pumuckel
Willst nicht welche abgeben? 3 oder 4 Stk?
Willst nicht welche abgeben?
3 oder 4 Stk?@pumuckel
Willst nicht welche abgeben?
pm me .. Handel hat hier nix zu suchen
- - - Updated - - -
es gibt ja auch die möglichkeit, waren gegen geld zu tauschen und das geld wieder gegen andere waren. das eröffnet ungeahnte möglichkeiten
oft lohnt sich das aber nicht, denn die Leute vergleichen nicht den Preis der HDDs sondern der GB/€ .... mir wollte jemand für 9*1TB 75% des Preises von 3*3 TB bieten statt 75% von 9*1TB (und ich wollte nur 66% von 9* 1TB = ca 25-29€ /st)
das Ganze gipfelte dann in nem PM Flame, warum ich für 4*1,5TB nicht 90€ akzeptiere und nem Mute für den User
dafür lass ich die dann lieber im Raid 10 weiterlaufen (alle 1-2 Monate mal)
Zuletzt bearbeitet:
P4LL3R
Legende
Die Festplatten hab ich bei Bedarf nachgekauft, einige hatte ich daheim herumliegen. Die 500GB und 1TB werden als nächstes ausgetauscht, am RAID-Controller gehen nur 2TB, also da werde ich eine 2TB-HDD einbauen müssen, die anderen 4 werden aber durch 3TB oder 4TB ersetzt.
Hier ist mein Server vor ca. einem Jahr: http://www.hardwareluxx.de/communit...orstellungsthread-692847-30.html#post20541767
Hier vor 1,5 Jahren: http://www.hardwareluxx.de/communit...orstellungsthread-692847-23.html#post19224024
Der vor 1,5 Jahren bestand wirklich fast nur aus Sachen, die noch herumgelegen sind. Damals war es noch eine Mischung aus Server und HTPC, im Schlafzimmer wurde er mir aber zu laut und ich hab mir einen Mediaplayer gekauft.
Hier ist mein Server vor ca. einem Jahr: http://www.hardwareluxx.de/communit...orstellungsthread-692847-30.html#post20541767
Hier vor 1,5 Jahren: http://www.hardwareluxx.de/communit...orstellungsthread-692847-23.html#post19224024
Der vor 1,5 Jahren bestand wirklich fast nur aus Sachen, die noch herumgelegen sind. Damals war es noch eine Mischung aus Server und HTPC, im Schlafzimmer wurde er mir aber zu laut und ich hab mir einen Mediaplayer gekauft.
