Hallo zusammen,

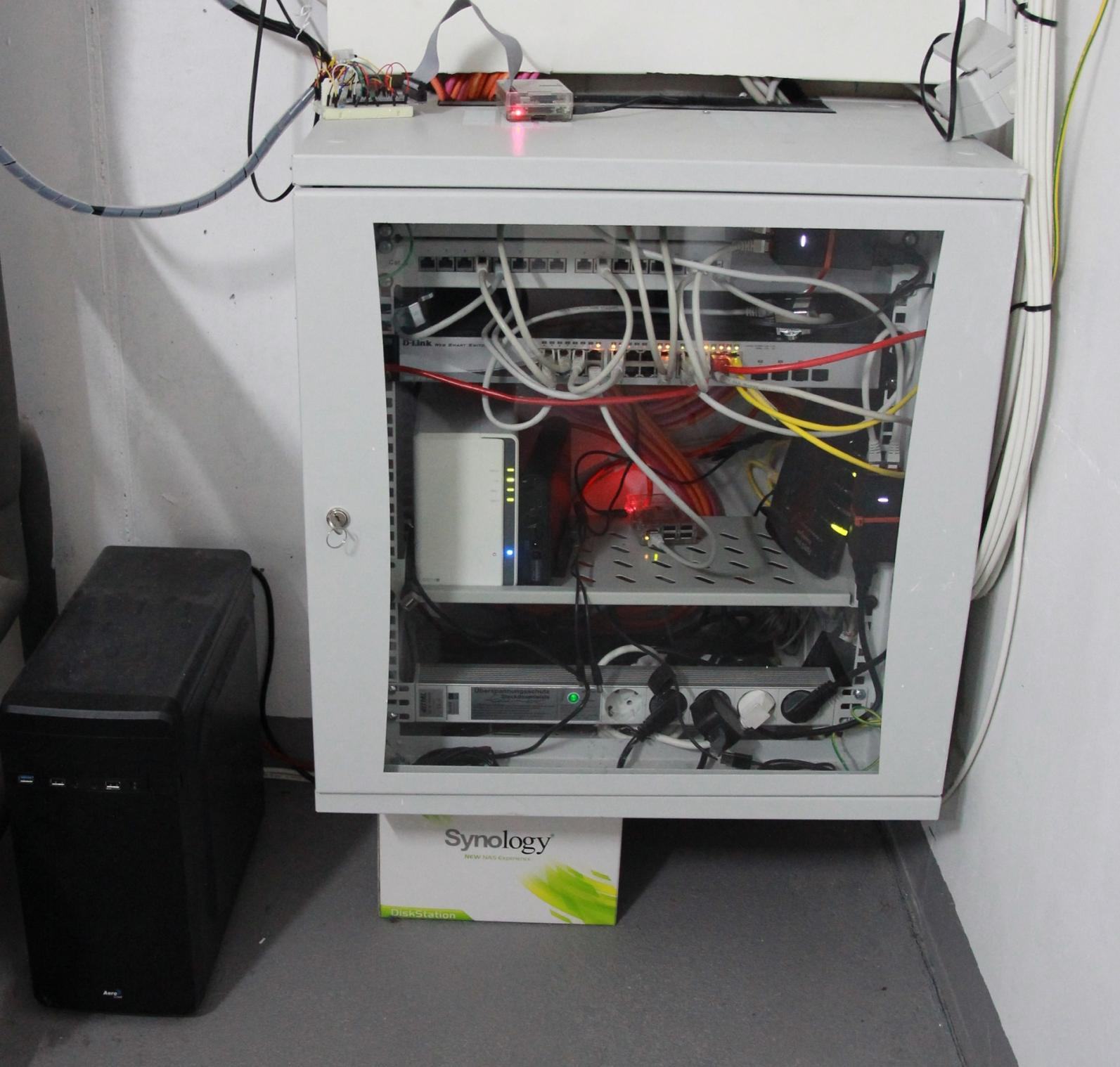

dann möchte ich auch mal vorstellen, was ich habe. Beschreibung von oben nach unten, der Schrank hat 12HE und eine 40er tiefe.
Oben rechts liegt die Steckdose für den Multiswitch auf und der Sat-Kabelbaum ist zu erkennen.
Ganz oben steht ein Rpi2 mit Steckbrett und rund 10 1Wire DS18B20, einen DHT11 (misst Ding) und DHT22(AM2302) sowie einen weiteren noch nicht korrekt funktionierenden DHT22(AM2302) an 10m Telefonkabel.
Der Rpi2 ist Homeserver im wahrten sinne des Wortes:
- Heimautomatisierung mit OpenHab1
- MySQL Server für Datenbanken (u.a. Openhab, Kodi etc)
- Unifi Controller
- Monitoring mit Munin (mit CGI und rrdcahced)
- Proxy mit Squid und Dansguardian, für Smart-TV und andere Geräte (alles was kein Tabelt, PC etc ist)
- Webserver (intern redirect)
- Samba Share für Kodi und andere Kleinigkeiten
- Syslog Server (auf RamDisk) und SMTP Relay für alle Geräte die Mails (TV Server, NAS etc) senden wollen
Das die meißten Dienste haben eine eigene IP bekommen, da die Fritzbox keine C-Names kennt. Load liegt bei ca 1 und 600MB RAM und 200MB SWAP (zram).
Schlägt sich ganz gut, brachte eigentlich nur etwas mehr Ram der kleine.
2x 24 Port Patchfeld, mit je 2 Modulen, 30 Ports netto im Haus, der Elektriker hat so ein krudes Setup gewählt.
An dem Patchpaneln hängt der 1. Unifi POE Injetor (schwarzer Kasten mit weißer LED), 2. neben der Fritzbox rechts. Gehören zu den AC-Lite APs an der Decke im EG und OG. APs nutzen das Gast Netzwerk der Fritzbox als Tagged VLAN
24 Port Dlink DGS-1210-24 "Smart Managed" Gigabit Switch
Auf dem Einlegeboden stehen ein von links nach rechts:
- DS213j als echtes NAS genutzt, 3TB WD red und 2TB WD green
- Fantec ext HDD (1TB WD green) als offline und offsite Backup für die wichtigsten Daten, 2. Chassis steht bei den Eltern
- 1 RPI3, derzeit Development Platform um Services in LXC-Container zu stecken. Evaluiert werden derzeit ein SSL-Aware Squid3 unter Debian und Migration auf OpenHab2. Geplant it noch ein Unifi Controller unter LXC. Wenn das jeweils läuft soll das auf den Rpi2 umziehen.
- FritzBox 7390 als Router und Telefonbasis für Fax
Steckdosenleiste, dahinter auf dem Boden, noch eine 3er Steckdosenseile und diverse Netzteile und Kabel...
Links neben dem Schrank steht der TV Server, noch unter Ubuntu 14.04 LTS mit TVHeadend:
Asrock mATX N3150M Board mit 4GB Single Channel DDR3 RAM, 64GB Sandisk SSD (OS) und 1TB WD green (Recondings) sowie Digital Devices Cine S6.5 TV Karte (2 Tuner). Verbaut im AeroCool QS-180 mit 300W beQueit System Power 7 Netzteil.
Kodi Clients auf 2 Tabletts, Sony Smart TV, 1 Notebook
Für die Telefonie kommt eine Gigaset GoBox 100 (VOIP Basis) im Treppenaufgang zwischen EG und OG zum Einsatz.
Unterm Rack steht noch der Karton der Synology.
Alles nicht ganz so ordentlich wie bei einigen anderen. Was mich am meisten stört, ist diese "offene Steckbrett" Installation. Bisher aber weder Zeit noch Ideen gehabt, wie man das "schön" lösen kann.
