[Sammelthread] Hynix 8Gbit DDR4 CJR "C-Die" (H5AN8G8NCJR) + DJR/JJR [03/2022]

[kongasdf]

My Platform has a unmatched rule for 4000 15 20 20 1T, tRDWR will be too tight to boot when I tighten tCWL to 12.
The safe value of tRDWR sg/dg is 13, 12 which sometimes crashes during stress tests.
At the same time, notice the difference between the timing of Channel A and Channel B.

Min Timings	tRDWR sg	tRDWR dg
CH A	12	13
CH B	13	12

To avoid the problems, tRDWR sg/dg are fixed into 13.
Due to lack of experience, I have taken a roundabout route many times.

Another difficulty is tRCD/tRP.
tRCD/tRP depend on the chip itself, and a good chip has a wide voltage and temperature range.
How to find the “Sweet Voltage”? By Experience.

Typically, IMC of Ryzen2 is stronger than Intel's, lower voltage and tighter timings.
Lower voltage means that tRCD/tRP has a wider range of voltages.

tRCD/tRP is sensitive to temperature and voltage.
The voltage of the tRCD is not often within the required range.
Higher temperatures and tighter timings greatly reduce the range of required voltages.

Such as my kits, Upper voltage limit:
CL 15 more than 1.70v, tRCD/tRP 21 needs less than 1.72v; tRCD/tRP 20 needs less than 1.60v.
Lower voltage limit:
CL 15 needs 1.50v, tRCD/tRP 21 needs more than 1.53v; tRCD/tRP 20 needs more than 1.54v.

Most of these kits will get worse at high voltage. Only 2 survived (3.3%).



[emissary42]

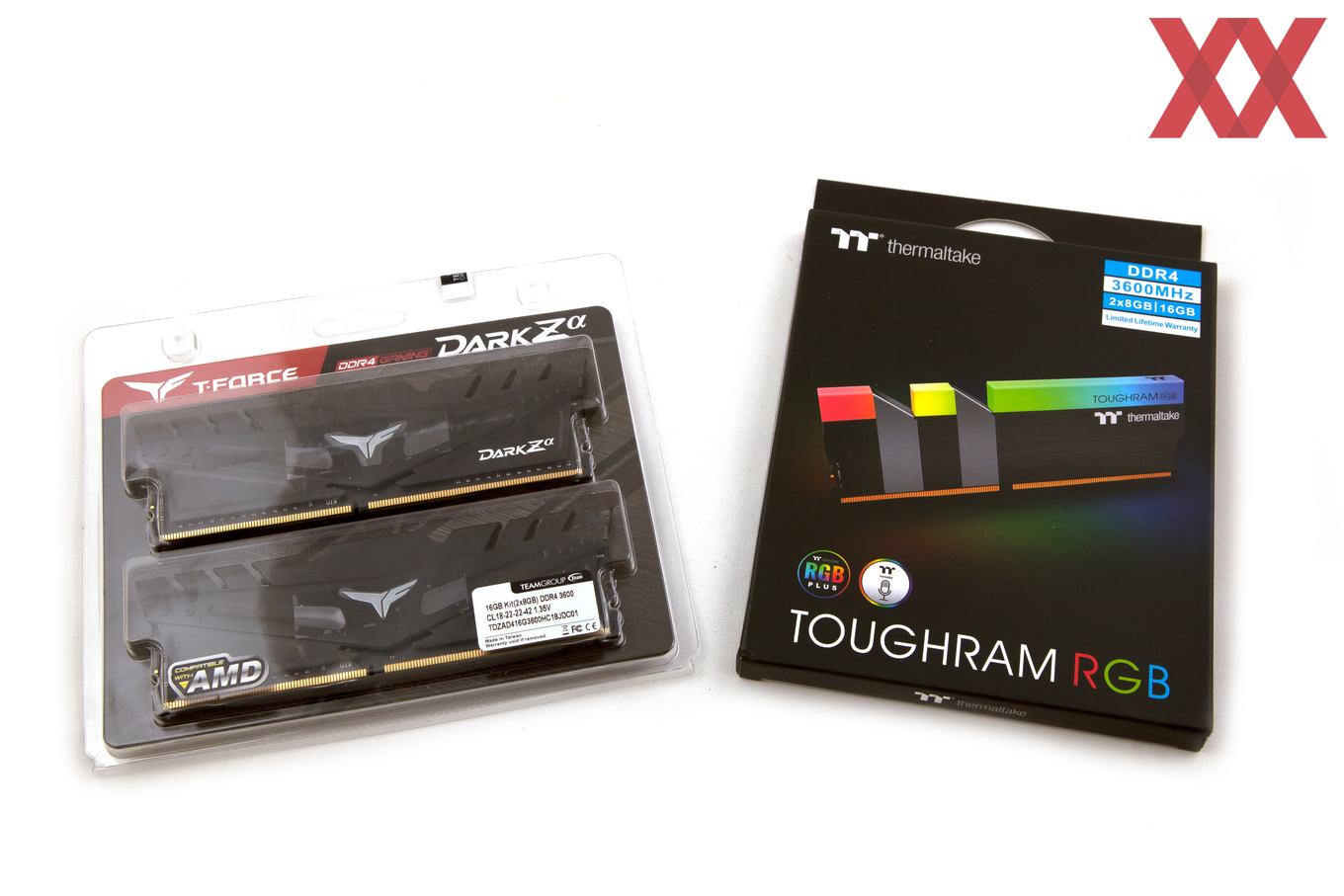

Zwei 16-GB-DDR4-3600-Kits im Test: Teamgroup T-Force Dark Za und Thermaltake Toughram RGB @ Hardwareluxx

Im Test: Team Group T-Force Dark Za TDZAD416G3600HC18JDC01 & Thermaltak ToughRAM RGB R009D408GX2-3600C18B

WWW Reviews

1) G.SKILL Trident Z Neo F4-3600C16D-16GTZNC @ Cowcotland
2) Patriot Viper Steel PVS416G373C7K @ VonGuru.fr
3) Team Group T-Force Vulcan Z TLZGD48G3200HC16CDC01 @ Overclockers.ua



[emissary42]

WWW Reviews

1) GoodRAM Iridium Pro IRP-3600D4V64L17S/16GDC (2x8GB) @ i2hard.ru
2) Neo Forza Faye NMUD480E82-3200DB21 (2x8GB) @ Expreview (CJR/DJR)
3) TeamGroup T-Force Dark Za TDZGD416G3600HC18JDC01 @ Modders-Inc
4) TeamGroup T-Force Dark Za TDZRD416G3600HC18JDC01 @ Techpowe

Edit: Link ergänzt



[Reous]

Der Link für die Neo Forza ist irgendwie untergegangen



[emissary42]

Tatsächlich 😇

Hier noch mal: https://news.xfastest.com/review/review-04/76423/neo-forza-faye-d4-3200-8gx2-review/

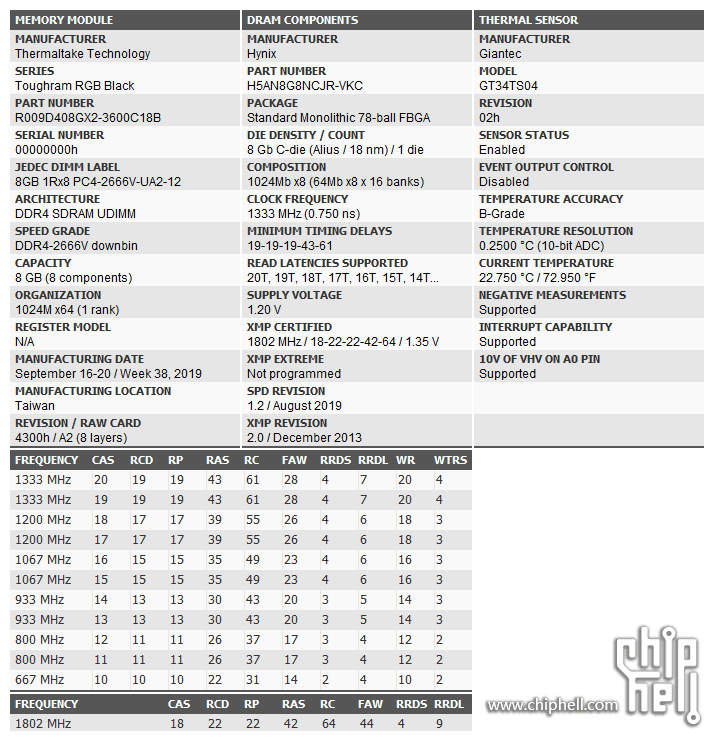

Dann ergänze ich gleich noch um Thermaltake Toughram RGB R009D408GX2-3600C18B & R009D408GX2-4000C19A @ Chiphell (CJR & DJR).



[kongasdf]

Hi, Are you all right? My country was inpacted by the big events. So I have a full month's holiday, which is more than ever.

Motherboard upgraded from OCF to MXA. Enough time, right equipment, pushing me to burst limits.

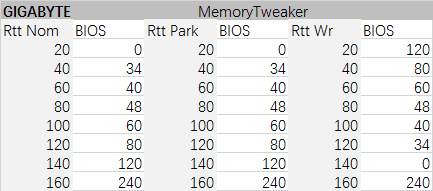

Gigabyte MemoryTweak can read ODT values in the system. However, it does not correspond, please refer to the table below.

*On the right is the corresponding value in the BIOS



Ambient temperature: 16±1℃
VDRAM: 1.51+0.01v, Tmax<38℃
VSA: 1.2875+0.05
VIO: 1.25+0.05
tRDRD_sg: 8, set 7 can pass the POST, but it is unstable.

	CHA	CHB
Rtt_Nom	34	40
Rtt_Park	0	0
Rtt_Wr	80	80

*Power management affects a little bit of benchmarking

>>TestMem - Ollie Config
A slim and faster configuration. Recommended cycles set 3 to 5.

Memory Test config file v0.02
Copyrights to the program belong to me.
Serj
testmem.tz.ru
[email protected]

[Main Section]
Config Name=FastMemTest
Config Author=Ollie
Cores=0 ;
Tests=13
Time (%)=400
Cycles=5
Language=0
Test Sequence=1,2,3,4,5,6,7,8,9,10,11,12
[Global Memory Setup]
Channels=2
Interleave Type=1
Single DIMM width, bits=64
Operation Block, byts=64
Testing Window Size (Mb)=1480
Lock Memory Granularity (Mb)=16
Reserved Memory for Windows (Mb)=128
Capable=0x0
Debug Level=7

[Window Position]
WindowPosX=645
WindowPosY=551

[Test0]
Enable=1
Time (%)=100
Function=RefreshStable
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=0
Test Block Size (Mb)=0

[Test1]
Enable=1
Time (%)=40
Function=MirrorMove
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=2
Test Block Size (Mb)=0

[Test2]
Enable=1
Time (%)=40
Function=MirrorMove
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=4
Test Block Size (Mb)=0

[Test3]
Enable=1
Time (%)=60
Function=SimpleTest
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=2
Test Block Size (Mb)=4

[Test4]
Enable=1
Time (%)=60
Function=SimpleTest
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=0
Test Block Size (Mb)=4

[Test5]
Enable=1
Time (%)=80
Function=MirrorMove128
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=3
Test Block Size (Mb)=0

[Test6]
Enable=1
Time (%)=80
Function=MirrorMove128
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=1
Test Block Size (Mb)=0

[Test7]
Enable=1
Time (%)=100
Function=SimpleTest
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=0
Test Block Size (Mb)=8

[Test8]
Enable=1
Time (%)=100
Function=SimpleTest
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=2
Test Block Size (Mb)=8

[Test9]
Enable=1
Time (%)=100
Function=MirrorMove
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=1
Test Block Size (Mb)=0

[Test10]
Enable=1
Time (%)=100
Function=MirrorMove128
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=2
Test Block Size (Mb)=0

[Test11]
Enable=1
Time (%)=100
Function=SimpleTest
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=2
Test Block Size (Mb)=0

[Test12]
Enable=1
Time (%)=100
Function=SimpleTest
DLL Name=bin\MT0.dll
Pattern Mode=0
Pattern Param0=0x0
Pattern Param1=0x0
Parameter=1
Test Block Size (Mb)=4



[emissary42]

I am good, thank you. While we do have a couple of positive cases in our region already, if it comes to it I'll probably do home office for as long as needed.

The Apex looks very promising. Enjoy your free time and stay healthy!



[Gangiboss]

Guys, is there a difference between Hynix D-Die and Hynix C-Die? Following links in this thread Kingston HyperX Fury RGB HX432C16FB3AK2 / 16 should has Hynix C-Die. And in this review it is indicated that Hynix D-Die is installed ... Their screenshot is in attachment also.



[kongasdf]

Guys, is there a difference between Hynix D-Die and Hynix C-Die? Following links in this thread Kingston HyperX Fury RGB HX432C16FB3AK2 / 16 should has Hynix C-Die. And in this review it is indicated that Hynix D-Die is installed ... Their screenshot is in attachment also.

Please refer to the following settings to determine whether it is CJR or DJR

	CJR	DJR
tRFC(ns)	>240ns	>230ns
tRDRD sg	7 or 8	6
tWRWR sg	6	7 or 8



[emissary42]

Wollen wir der Einfachheit halber Hynix 8GBit DJR einfach mit den in den Thread aufnehmen?`Dann würde ich den Startbeitrag etwas umbauen.

[EN] What does everyone here think about expanding the thread to cover both Hynix 8Gbit CJR and DJR? The difference between them isn't too big and I don't feel like starting another one just for DJR, since even this one has not been/is not that active.



[Reous]

Wäre dafür. Dann könnte ich auch ein paar Ergebnisse dazu beisteuern.



[yilem76]

Hallo,
habe diesen Speicher hier.

DOMINATOR RGB 32 GB (2 x 16 GB) DDR4 DRAM 3.200 MHz C16-Speicherkit

Der Arbeitsspeicher CORSAIR DOMINATOR PLATINUM RGB DDR4 setzt neue Maßstäbe in der Welt der DDR4-Speicher – mit langlebiger Aluminiumkonstruktion, streng geprüften Speicherchips mit Leistungen im hohen Frequenzbereich und zwölf strahlend hellen, einzeln ansteuerbaren CAPELLIX-RGB-LEDs.

www.corsair.com

Was meint ihr geht da noch mehr?
Hab schon vieles versucht aber mehr schaffe ich einfach nicht stabil hinzubekommen.
Vielleicht hat ja jemand noch ein paar tips.

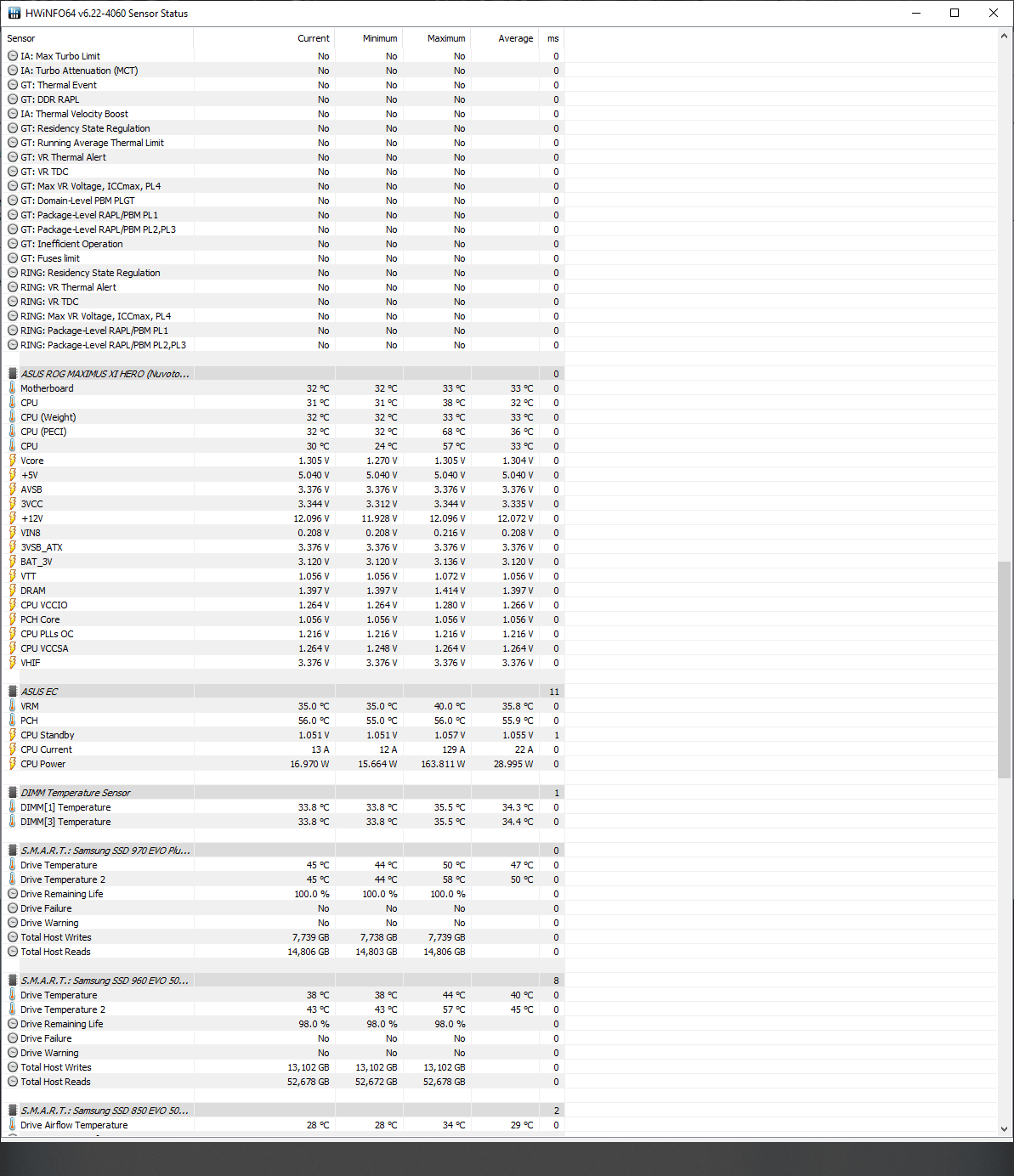

Hier noch ein Bild mit Spannungen.



[emissary42]

Musstest du für 3600 schon auf trcd/trp 20 hoch?

Das Hero sollte mit 2x16GB wenigstens bis DDR4-3800/3866 schaffen. Eventuell auch noch DDR4-4000, aber das könnte etwas stressiger werden und erfordert ggf. eine ältere BIOS Version (falls es in der Hinsicht wie beim Gene aussieht).



[yilem76]

Musstest du für 3600 schon auf trcd/trp 20 hoch?

Das Hero sollte mit 2x16GB wenigstens bis DDR4-3800/3866 schaffen. Eventuell auch noch DDR4-4000, aber das könnte etwas stressiger werden und erfordert ggf. eine ältere BIOS Version (falls es in der Hinsicht wie beim Gene aussieht).

Leider ja, kann zwar auf 18 0der 19 gehen sogar Benchen geht damit nur alles andere läuft nicht stabil.
Spiele laufen zwar aber nicht lange.
Ich glaube mein CPU macht einfach nicht mit, hatte sogar G.Skill mit 3866 zum testen da mehr als 3700mhz liefen auch nicht stabil.
Wie du schon sagtest ältere Bios Version lief etwas besser, bin nur zu faul zurück zu flashen.
So schlecht sind die Werte auch nicht oder was meinst du?
Viel mehr wird wahrscheinlich nicht gehen denke ich.



[emissary42]

Ein 9900K der keine 3600/3700 stabil schafft? Neh, ganz sicher nicht

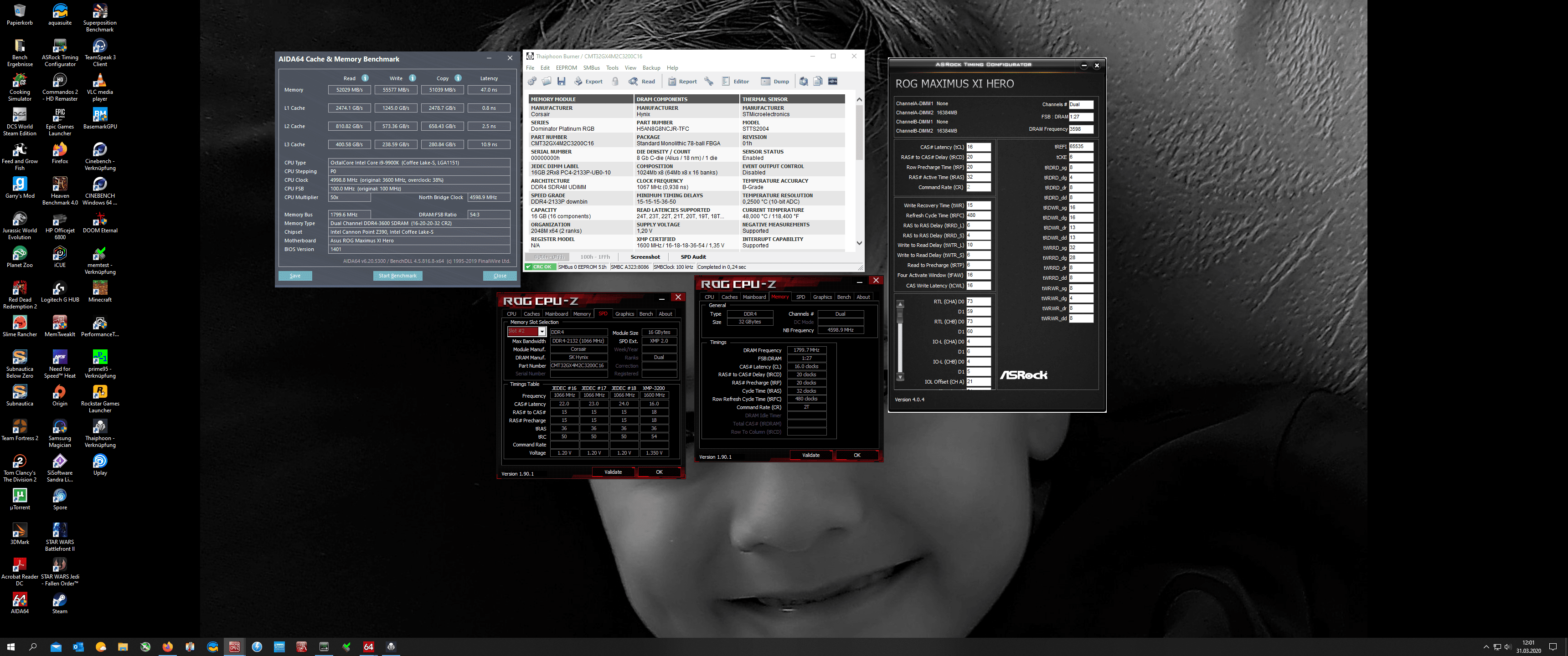

Die Timings im Screen sehen auf jeden Fall etwas merkwürdig aus. Hast du die alle manuell eingestellt oder ist die Hälfte davon noch Auto?



[yilem76]

Hab das meiste manuell eingestellt.

https://www.hardwareluxx.de/community/threads/intel-coffee-lake-ram-oc-thread-guides-und-tipps.1230518/

Da hab ich mir bissle was angeschaut und getestet.
Bis jetzt auch kein OC Profi.
Was würdest du an den Timings ändern?
Leistung ist zwar mehr als ausreichend aber vielleicht geht ja noch was 😀
Beim zocken merkt man schon ein unterschied mit den settings was ich jetzt hab, nicht unbedingt mehr fps aber alles läuft glatter.



[emissary42]

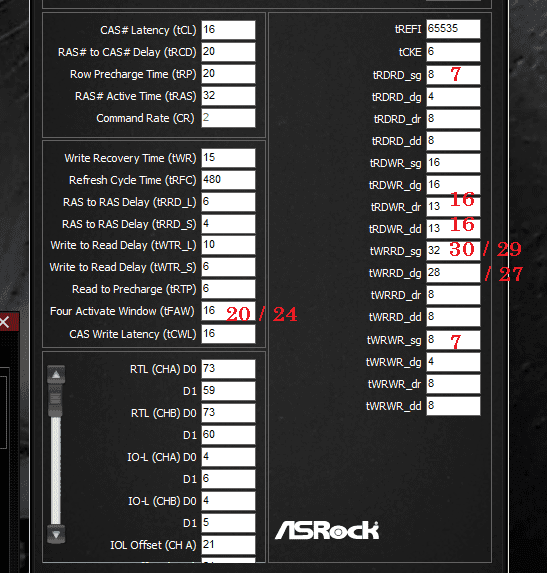

Probier mal das:

(höhere tFAW zum Schluss testen und Performance vs 16 vergleichen)



[yilem76]

ok danke, werde ich heute abend mal testen.
👍

So, habe mal von dir angegebenen Werte getestet.
Bench Ergebnisse waren fast gleich, ich denke höhere Taktrate würde mehr bringen.
3700mhz schaffe ich auch muss aber die Timings entschärfen.
Was würdest du machen höhere Taktrate oder bessere Timings?



[emissary42]

Takt so hoch wie möglich, dann die Timings optimieren.



[yilem76]

alles klar, danke dir



[emissary42]

Ich grab den Thread mal aus, für den neuen MHz Weltrekord mit DJR:

bianbao`s Memory Frequency score: 3332.7 MHz with a DDR4 SDRAM

The DDR4 SDRAMscores getScoreFormatted in the Memory Frequency benchmark. bianbaoranks #null worldwide and #null in the hardware class. Find out more at HWBOT.

hwbot.org

Verwendet wurden G.SKILL Trident Z Royal F4-4000C18D-16GTRG auf dem ASUS ROG Maximus XII Apex, 1x8GB im Single Channel mit LN2 für CPU (und vermutlich auch den RAM).

Noch ein paar WWW Reviews - DJR Edition:

1) Kingston HyperX Fury HX437C19FB3K2/32 @ PCEVA
2) Kingston HyperX Fury RGB HX436C17FB3AK2/32 @ wccftech
3) Kingston HyperX Fury RGB HX437C19FB3AK2/32 @ PCEVA
4) Kingston HyperX Fury HX437C19FB3K2/32 @ Tweaktown
5) Thermaltake Toughram RGB R009D408GX2-4400C19A @ Lab501.ro
6) Thermaltake Toughram RGB R009D408GX2-4400C19A @ Coolaler
7) Thermaltake Toughram RGB R009D408GX2-4400C19A @ HKEPC
8) TeamGroup T-Force Xtreem ARGB TF10D416G4000HC18JDC01 @ HKEPC



[Reous]

Dann geb ich mal gleich ein paar alte DJR Ergebnisse dazu

	DDR4-3200​	DDR4-3600​	DDR4-3800​	DDR4-4600​
	CL13-17-16-28 1.50V	CL14-19-18-30 1.50V	CL15-20-19-32 1.50V	CL18-24-24-38 1.50V
G.Skill Ripjaws V 2x8GB DRR4-4000 CL18-22-22-42



[emissary42]

Update für den Startbeitrag mit...

DJR Reviews:
1) Klevv Bolt X KD48GU880-36A180U @ Xfastest
2) Patriot Viper RGB PVR416G320C6K @ Overclockers.ru

JJR Reviews:

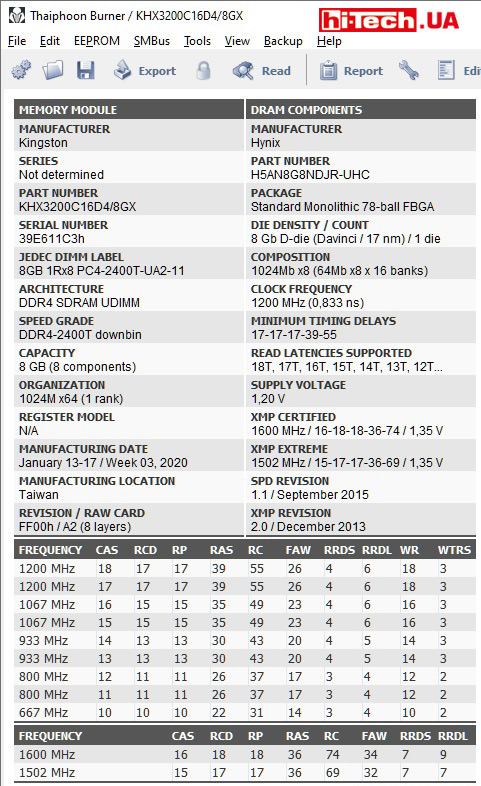

1) Kingston HyperX Fury RGB HX432C16FB3AK4/32 @ Hardware-Journal
2) Kingston HyperX Fury RGB HX432C16FB3AK2/16 @ OC Lab.ru



[epica80]

https://files.fm/thumb_show.php?i=mwrn34y2

16 GB 2x8 HyperX Fury HX432C16FB3K2/16

3600 funktionieren nicht richtig
Spannung auf 1.35V 18/22/22/42

crashed der amd bildschirm treiber bild wird dunkel
teilweise auch reboot



[emissary42]

Da die Chips vermutlich relabelt sind, wie sicher bist du dir denn, dass es sich um CJR handelt? Zeig mal ein Foto von einem Modul (Vorderseite).



[epica80]



[emissary42]

Taste dich mal schrittweise vor und bestimme die minimalen Timings und benötigte Spannung für 3466/3533/3600. Du wirst ab einem gewissen Punkt ggf. auch einige der erweiterten Spannungen/Timings anpassen müssen, je nach Plattform/MB. Im Startbeitrag sind zur Inspiration auch entsprechende Screenshots in den OC-Ergebnissen aus der Community verlinkt.



[epica80]

sind also CJR "C-Die vebraut?
wären andere ram riegel sinnvoller?
also erst 3466 usw und dann die timings hoch oder runter?
sorry aber blick da noch nicht ganz durch bei intel war das einfacher alles fand ich



[emissary42]

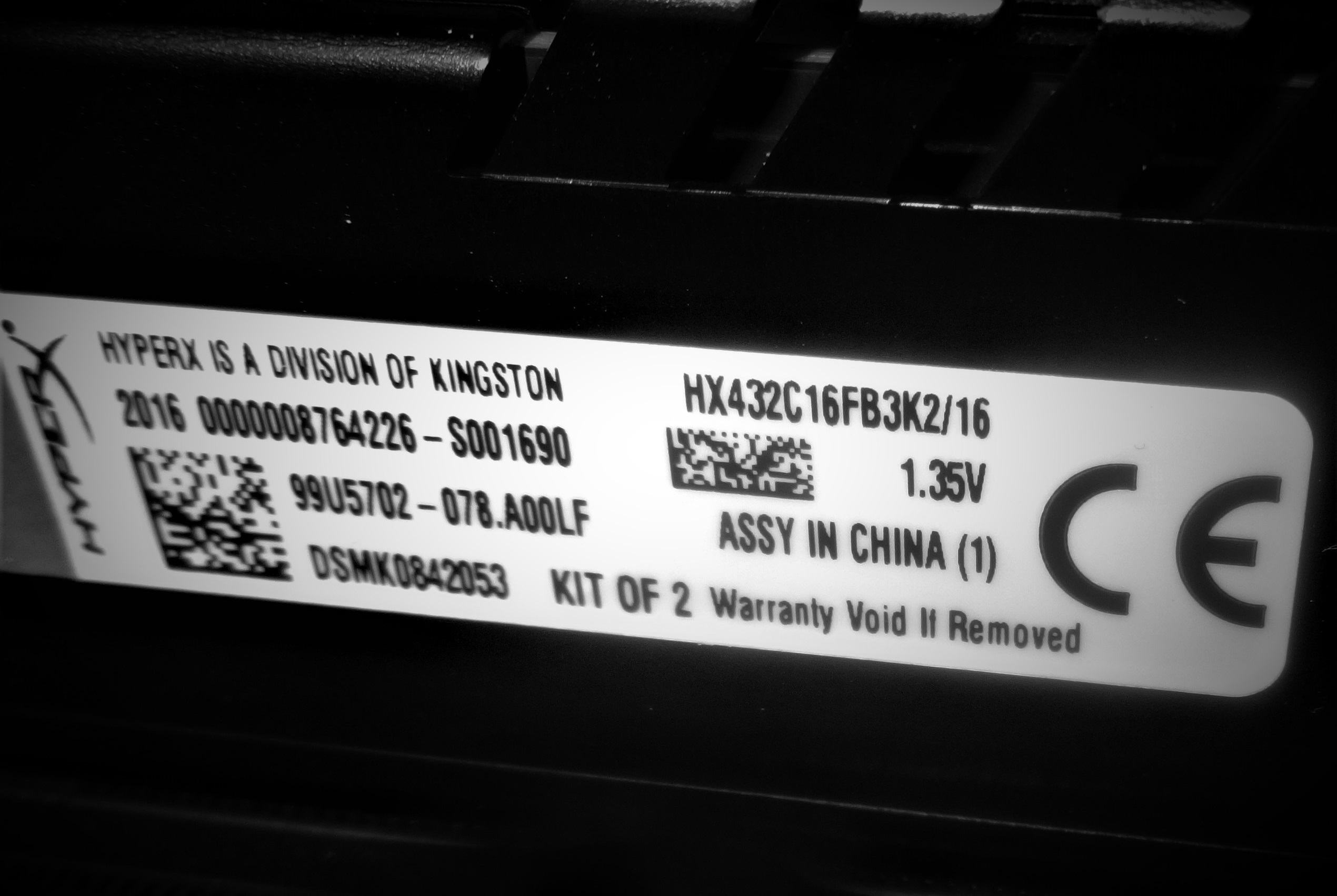

Laut Label sind die ICs relabelt und daher steht im SPD auch Kingston als DRAM Manufacturer. Es lässt sich also nicht mit Sicherheit sagen, worum es sich tatsächlich handelt, ohne bestimmte Skalierungsmerkmale zu prüfen. Eine dafür recht nützliche tRFC Tabelle findest du ebenfalls im Startbeitrag. Wenn es tatsächlich CJR sind, dann sollten z.B. 3466/3600 16-19-19 bis 1.4V kein Problem sein.

Manuelles RAM OC ist nicht anders als bei Intel, nur die relevanten Parameter sind bei AMD andere (ein paar mehr). Wenn du blutiger Anfänger bist, fang einfach mit einem allgemeinen Ryzen RAM OC Guide an. Danach sollte es kein Problem die notwendigen Infos aus den Screenshots zu ziehen.



[epica80]

demnach wären es ja hynx 16gb jmr speicher kann ja nicht sein
