Genau das wollte ich wissen. Das im ersten Post wäre cremig gewesen
Vielen Dank für deine Mühe.
Dann scheint ja mein RAM OC ordentlich zu laufen
Vielen Dank für deine Mühe.Dann scheint ja mein RAM OC ordentlich zu laufen
Sollte jedenfalls so sein. Ob das immer so ist... 😅.
Das ist wohl war, die MB's hauen leider zu oft OC drauf.
D
Digg
Guest
Erdbeerkäse!
ImmerDasFalscheEquipment
Profi

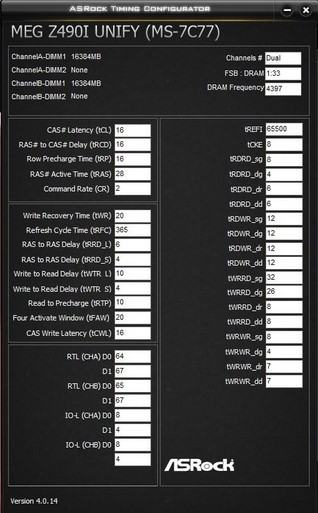

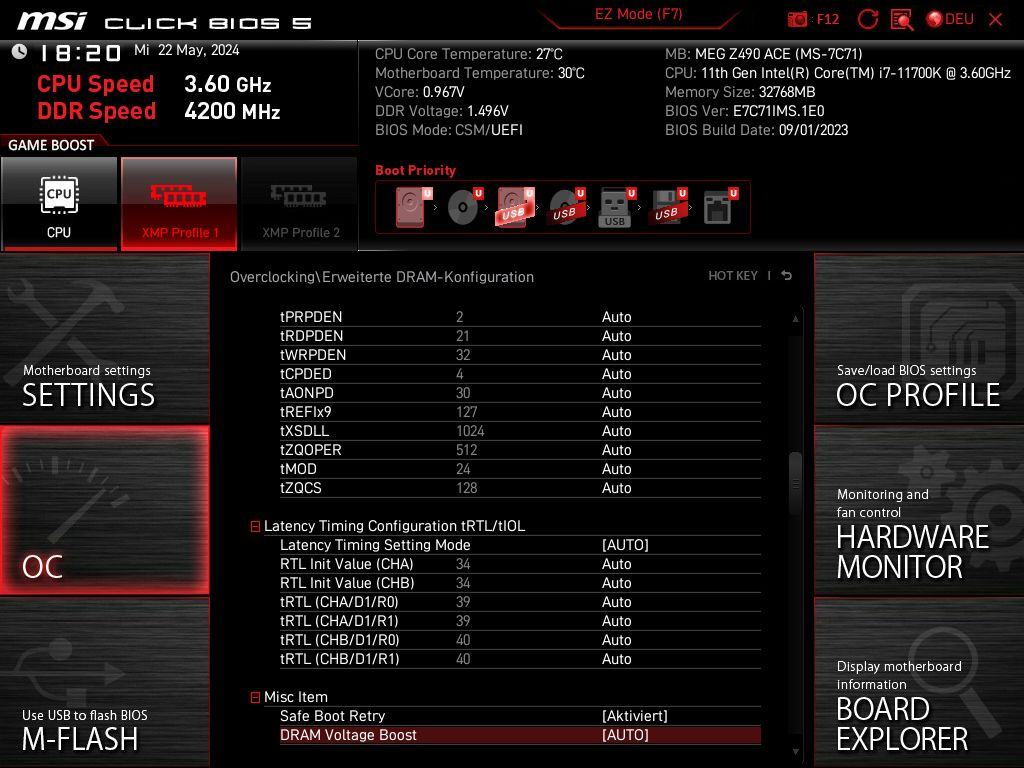

Hallo habe jetzt gesucht und wirklich lange- aber ich finde diese Einstellungen bei mir nicht, zum Vergleich ein Bild von mir hinzugefügt, links das Bild aus dem Forum das rechte ist von mir, es handelt sich um die Einstellungen unten links auf dem linken Bild, die finde ich bei meinem MSI Baord überhaupt nicht
Anhänge
RTL/iol.Hallo habe jetzt gesucht und wirklich lange- aber ich finde diese Einstellungen bei mir nicht, zum Vergleich ein Bild von mir hinzugefügt, links das Bild aus dem Forum das rechte ist von mir, es handelt sich um die Einstellungen unten links auf dem linken Bild, die finde ich bei meinem MSI Baord überhaupt nicht

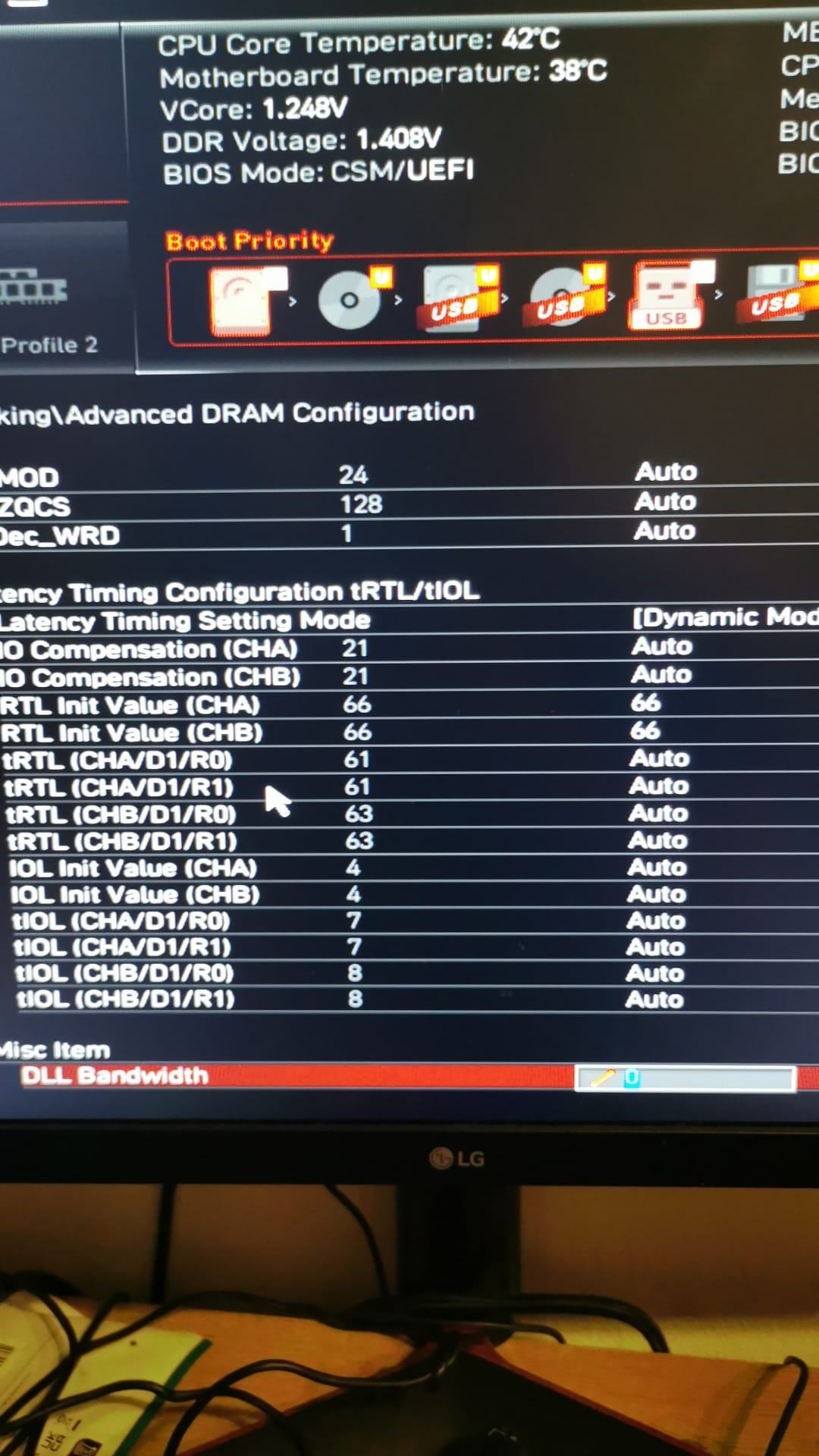

Unter advanced dram config.
Hab das board vor mir liegen.
Anhänge
Zuletzt bearbeitet:
ImmerDasFalscheEquipment
Profi
D
Digg
Guest
Hallo habe jetzt gesucht und wirklich lange- aber ich finde diese Einstellungen bei mir nicht, zum Vergleich ein Bild von mir hinzugefügt, links das Bild aus dem Forum das rechte ist von mir, es handelt sich um die Einstellungen unten links auf dem linken Bild, die finde ich bei meinem MSI Baord überhaupt nicht
Vergiss die Einstellungen. Das passt doch bei dir.
zebra_hun
Profi
Hallo zusammen!
Ich habe ein paar Fragen.
Was ist eine sichere 24/7-Spannung für DDR4?
Im Familie Rechner habe ich den 13700k durch einen 14900kf ersetzt.
Bisher z.B. 4300 CL15 15 15 war unmöglich, jetzt funktioniert es, es wird nur noch Hochspannung benötigt.
SA benötigt 1,40 V +
TX auch 1,40V+
Ist es besser, es zu vergessen und es nicht täglich zu verwenden?
Anders:
Strix D4 hat zwei Reihen, woran ich mich nicht mehr genau erinnern kann.
Eins:
tWTR = automatisch? Jetzt bleit auto
tWTR_L /_S= 6/1, 7/2 usw, es ist ok.
Anderer:
Ich kann es jetzt nicht sehen, aber etwas tCCD_L=was ist die genau tcke Werte?
Zum Beispiel: 5, wenn tCKE auch 5 ist?

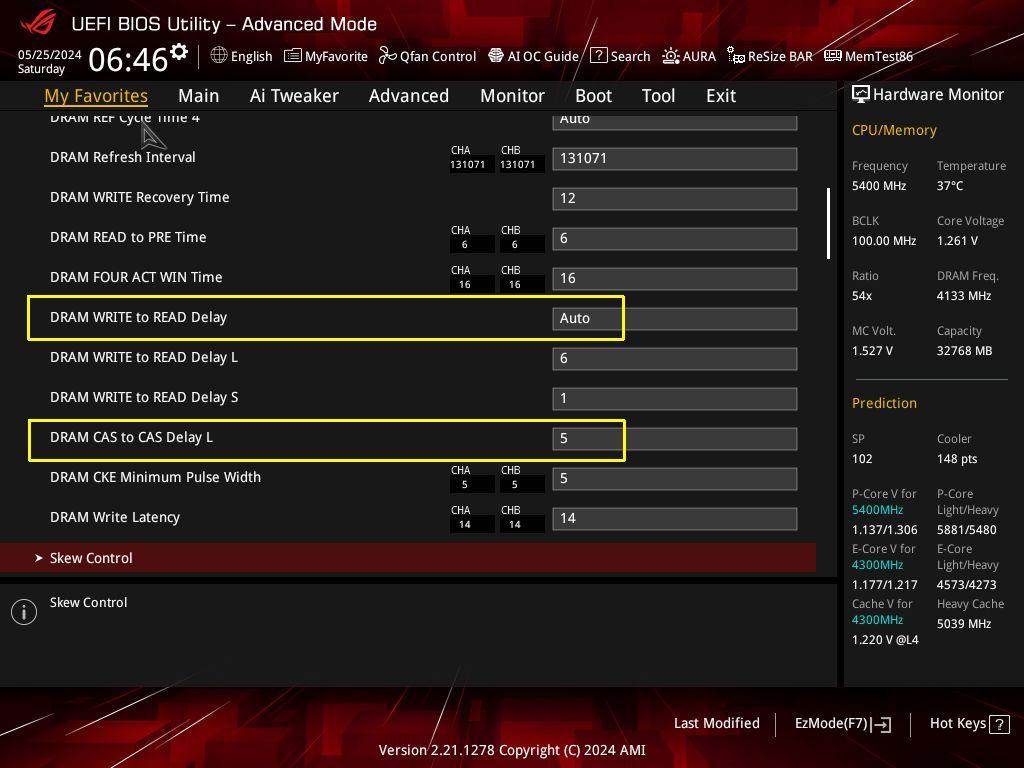

Edit: Gecheckt im BIOS, Bild gemacht
BIOS: aktualisiert auf 3501.
Danke,
mfG., zeb

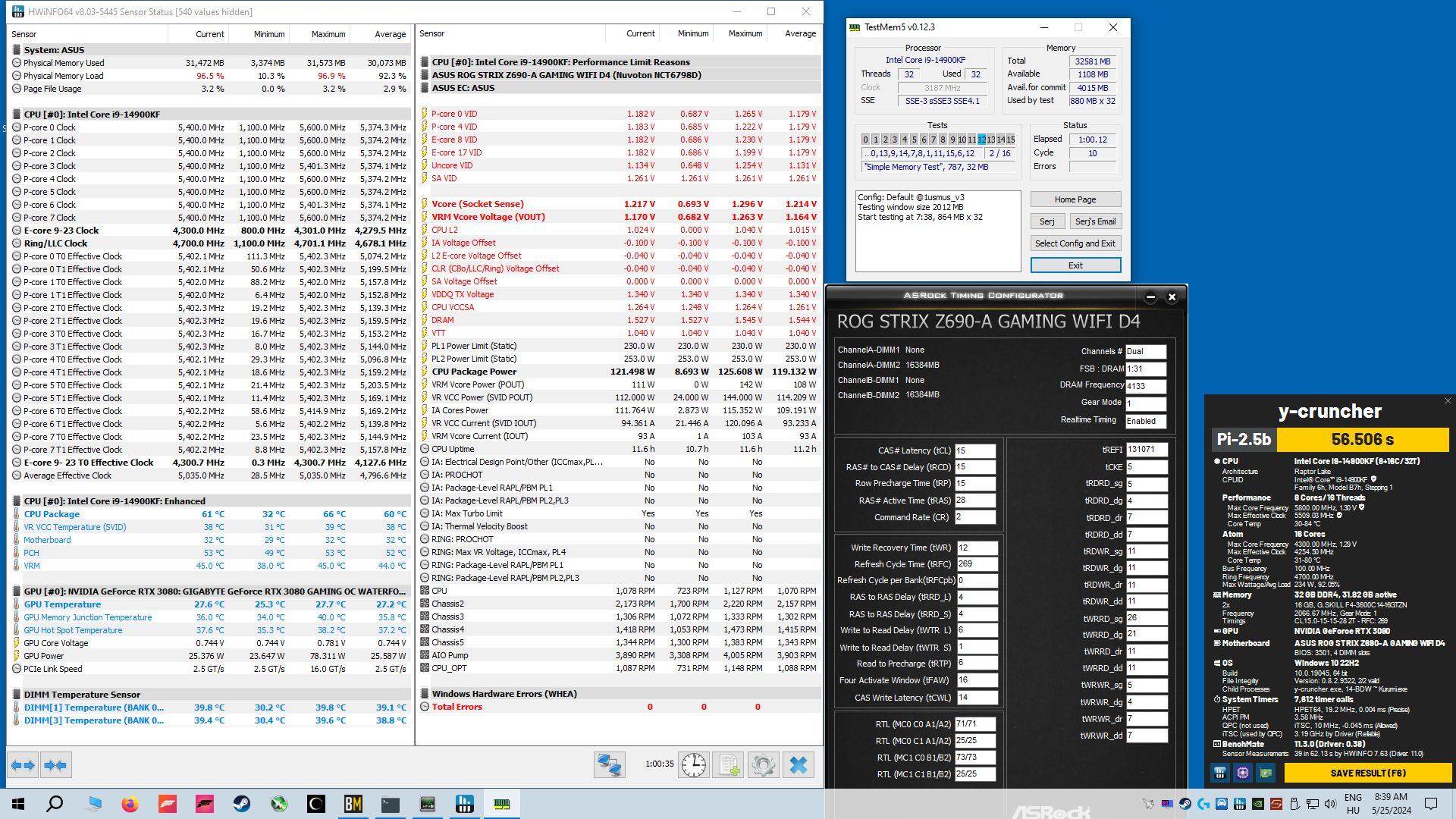

Alte 4133C15 von meinen alten Bild kopiert, gehts noch. Die zwei sind nicht auf dem Bild leider.
4266 o. 4300 C15 ist mein Ziel jetzt.
Ich habe ein paar Fragen.
Was ist eine sichere 24/7-Spannung für DDR4?
Im Familie Rechner habe ich den 13700k durch einen 14900kf ersetzt.
Bisher z.B. 4300 CL15 15 15 war unmöglich, jetzt funktioniert es, es wird nur noch Hochspannung benötigt.
SA benötigt 1,40 V +
TX auch 1,40V+
Ist es besser, es zu vergessen und es nicht täglich zu verwenden?
Anders:
Strix D4 hat zwei Reihen, woran ich mich nicht mehr genau erinnern kann.
Eins:
tWTR = automatisch? Jetzt bleit auto
tWTR_L /_S= 6/1, 7/2 usw, es ist ok.
Anderer:
Ich kann es jetzt nicht sehen, aber etwas tCCD_L=was ist die genau tcke Werte?
Zum Beispiel: 5, wenn tCKE auch 5 ist?
Edit: Gecheckt im BIOS, Bild gemacht
BIOS: aktualisiert auf 3501.
Danke,
mfG., zeb
Alte 4133C15 von meinen alten Bild kopiert, gehts noch. Die zwei sind nicht auf dem Bild leider.
4266 o. 4300 C15 ist mein Ziel jetzt.
Anhänge
Zuletzt bearbeitet:
D
Digg
Guest
16GB (2x8) G.Skill F4-3600C14D-16GTZNB RGB DDR4 Kit PC4-28800U DDR4-3600 | eBay
Zum Verkauf steht hier ein 16GB (2x8) G.Skill F4-3600C14D-16GTZNB RGB DDR4 Kit PC4-28800U DDR4-3600 Dual-Kit. und eine 12 monatige Gewährleistung. Der Ram ist in einem einwandfreien gebrauchten Zustand.
www.ebay.de
Wollts mir erst kaufen, aber hmm. Preis ist ok denk ich.
D
Digg
Guest
Hab die als Royal, aber auch B.. also 1.45v. Wenn ich mich recht erinnere, benötigt dieses Kit für 4800 14-14 am wenigstens Vdimm von all meinen Kits.. macht dafür aber auch früh zicken. Wrd dann wieder instabil mit mehr Vdimm.
Sicher auch bei schlechteren bins kannst du bessere erwischen.
Bei den GTZN war es aber tatsächlich so, daß eigentlich alle die ich da hatte 4800c14 14 gemacht haben mit subs tight.
Keine Ahnung ob dir GTZNB das auch alle mitmachen.
Die gtzn waren aber auch ein gutes Stück teurer.
Bei den GTZN war es aber tatsächlich so, daß eigentlich alle die ich da hatte 4800c14 14 gemacht haben mit subs tight.
Keine Ahnung ob dir GTZNB das auch alle mitmachen.
Die gtzn waren aber auch ein gutes Stück teurer.
G.Skill RipJaws V schwarz DIMM Kit 64GB, DDR4-3600, CL16-22-22-42 ab € 170,90 (2024) | Preisvergleich Geizhals Deutschland
✔ Preisvergleich für G.Skill RipJaws V schwarz DIMM Kit 64GB, DDR4-3600, CL16-22-22-42 ✔ Bewertungen ✔ Produktinfo ⇒ Typ: DDR4 DIMM 288-Pin • Takt: 3600MHz • Module: 2x 32GB • JEDEC: PC4-28800U… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen
geizhals.de
Ja. Für das Gigabyte z690 Gaming X mit nem 13700K.
Etwas OC wollte ich wohl gerne.
Muss jetzt auch nicht absolut günstig sein. Möchte schon soviel Leistung wie sinnvoll bei angmessenem Preis aus der Plattform hohlen.
Nur so ein GSKill 3600 c14 set für teilweise 350€ sehe ich auch nicht ein.
Wie ich verstanden habe, sind 2 Module besser als Vollbestückung.
Etwas OC wollte ich wohl gerne.
Muss jetzt auch nicht absolut günstig sein. Möchte schon soviel Leistung wie sinnvoll bei angmessenem Preis aus der Plattform hohlen.
Nur so ein GSKill 3600 c14 set für teilweise 350€ sehe ich auch nicht ein.
Wie ich verstanden habe, sind 2 Module besser als Vollbestückung.
Am sinnigsten wäre günstig ein gebrauchtes 3600 2x32GB Kit zu ergattern.
Gute B-Die sind wohl nur durch zwei identische Kits 2x16GB zu regeln, um auf 64GB zu kommen, und das wäre wieder voll bestückt und teuer.
4x8GB @ 3900 16-16-16-36 mit dem GSkill Trident-Z RGB ist schon ordentlich.
Also ist das Board so übel nicht, da es mit der Topologie voll bestückt 3900 packt.
oder wieder vier Riegel:
geizhals.de
Dieses Kit https://geizhals.de/g-skill-ripjaws-v-schwarz-dimm-kit-64gb-f4-3600c16d-64gvk-a2409666.html riecht nach Hynix
Sich an der QVL Liste des Board orientieren, ist auch nur bedingt sinnvoll, weil die Listen alt sind und sicher nicht aktualisiert werden.
https://www.gigabyte.com/Motherboard/Z690-GAMING-X-DDR4-rev-10/support#support-memsup
Andere Alternative: Board verkaufen und auf ein DDR5 Board wechseln.
Falls CPU-OC keine Rolle spielt so was: https://geizhals.de/gigabyte-b760m-aorus-elite-x-ax-b760m-a-elite-x-ax-rev-1-0-a3062618.html
oder https://geizhals.de/gigabyte-z790-aorus-pro-x-wifi7-z790-a-pro-x-wifi7-a3107251.html?hloc=at&hloc=de
in Verbindung mit einem 48GB Kit falls ausreichend https://geizhals.de/adata-xpg-lance...it-48gb-ax5u6400c3224g-dtlabrbk-a3105520.html
Mit den beiden Boards geht auch Ram-OC technisch richtig was.
Gute B-Die sind wohl nur durch zwei identische Kits 2x16GB zu regeln, um auf 64GB zu kommen, und das wäre wieder voll bestückt und teuer.
4x8GB @ 3900 16-16-16-36 mit dem GSkill Trident-Z RGB ist schon ordentlich.
Also ist das Board so übel nicht, da es mit der Topologie voll bestückt 3900 packt.
oder wieder vier Riegel:
G.Skill RipJaws V schwarz DIMM Kit 64GB, DDR4-3600, CL16-19-19-39 ab € 131,90 (2025) | Preisvergleich Geizhals Deutschland
✔ Preisvergleich für G.Skill RipJaws V schwarz DIMM Kit 64GB, DDR4-3600, CL16-19-19-39 ✔ Bewertungen ✔ Produktinfo ⇒ Typ: DDR4 DIMM 288-Pin • Übertragung: 3600MT/s (3600MHz effektiv - abgeleitet von 1800MHz I/O-Takt mit Do… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen
geizhals.de
Dieses Kit https://geizhals.de/g-skill-ripjaws-v-schwarz-dimm-kit-64gb-f4-3600c16d-64gvk-a2409666.html riecht nach Hynix
Sich an der QVL Liste des Board orientieren, ist auch nur bedingt sinnvoll, weil die Listen alt sind und sicher nicht aktualisiert werden.
https://www.gigabyte.com/Motherboard/Z690-GAMING-X-DDR4-rev-10/support#support-memsup
Andere Alternative: Board verkaufen und auf ein DDR5 Board wechseln.
Falls CPU-OC keine Rolle spielt so was: https://geizhals.de/gigabyte-b760m-aorus-elite-x-ax-b760m-a-elite-x-ax-rev-1-0-a3062618.html
oder https://geizhals.de/gigabyte-z790-aorus-pro-x-wifi7-z790-a-pro-x-wifi7-a3107251.html?hloc=at&hloc=de
in Verbindung mit einem 48GB Kit falls ausreichend https://geizhals.de/adata-xpg-lance...it-48gb-ax5u6400c3224g-dtlabrbk-a3105520.html
Mit den beiden Boards geht auch Ram-OC technisch richtig was.
Zuletzt bearbeitet:
Abend,

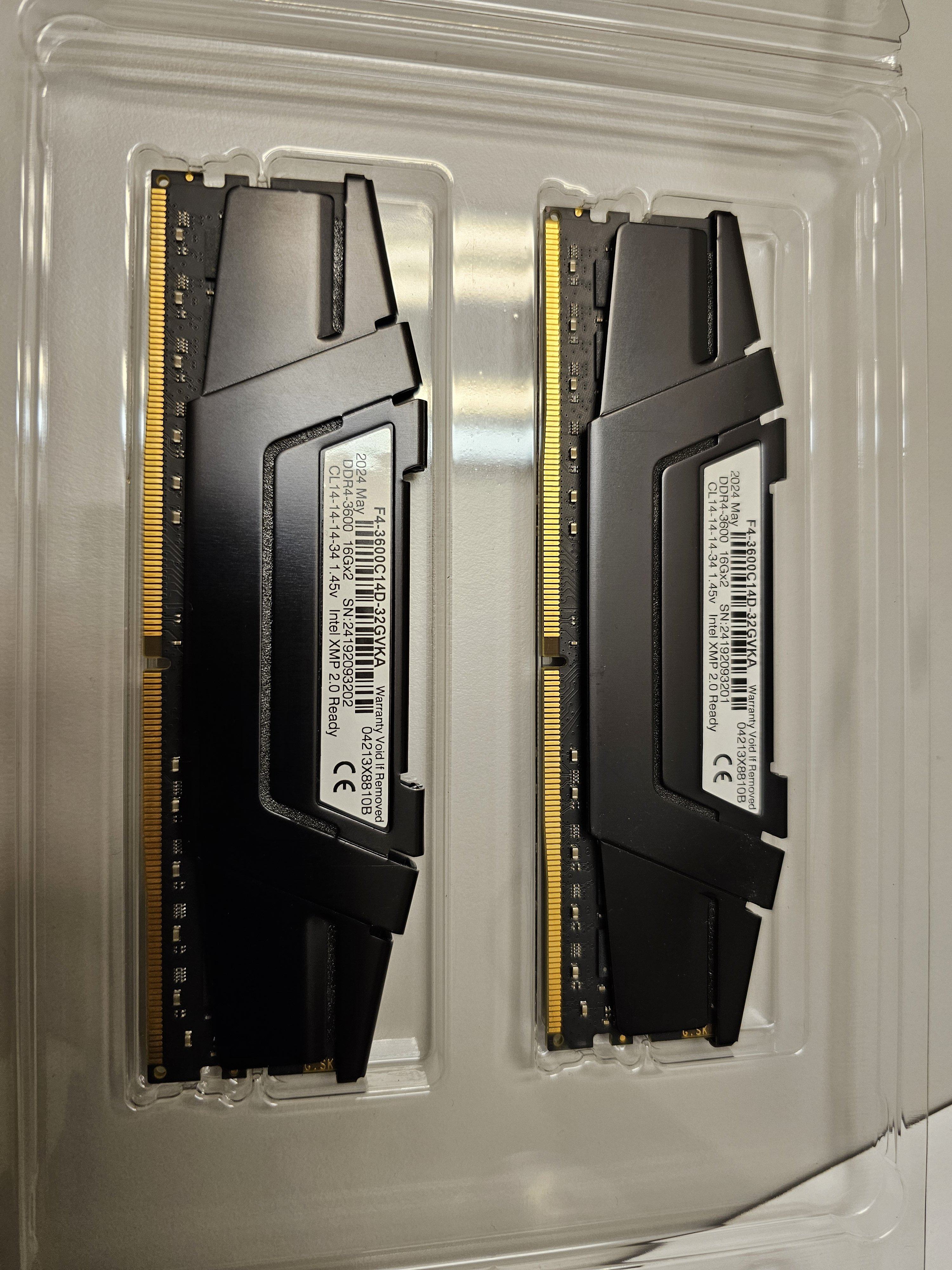

ich war froh diese Module noch relativ günstig (197€ nach Abzug der Rabatte) bekommen zu haben. Beim scharfen Hingucken ist mir aufgefallen, dass auf dem einen Stick (Bild 2) ein paar SMDs fehlen! Zum Glück habe ich den Kühlkörper noch nicht für den WaKü-Umbau demontiert. Guckt bitte euch die Bilder an, ich brauche die Riegel nicht mehr zu testen oder
?
ich war froh diese Module noch relativ günstig (197€ nach Abzug der Rabatte) bekommen zu haben. Beim scharfen Hingucken ist mir aufgefallen, dass auf dem einen Stick (Bild 2) ein paar SMDs fehlen! Zum Glück habe ich den Kühlkörper noch nicht für den WaKü-Umbau demontiert. Guckt bitte euch die Bilder an, ich brauche die Riegel nicht mehr zu testen oder
?
Phoenix2000
Legende
- Mitglied seit
- 07.01.2006
- Beiträge
- 8.496
Ne ich würde dann auch in Frage stellen ob darunter überhaupt noch die originalen Module stecken.Abend,
ich war froh diese Module noch relativ günstig (197€ nach Abzug der Rabatte) bekommen zu haben. Beim scharfen Hingucken ist mir aufgefallen, dass auf dem einen Stick (Bild 2) ein paar SMDs fehlen! Zum Glück habe ich den Kühlkörper noch nicht für den WaKü-Umbau demontiert. Guckt bitte euch die Bilder an, ich brauche die Riegel nicht mehr zu testen oder

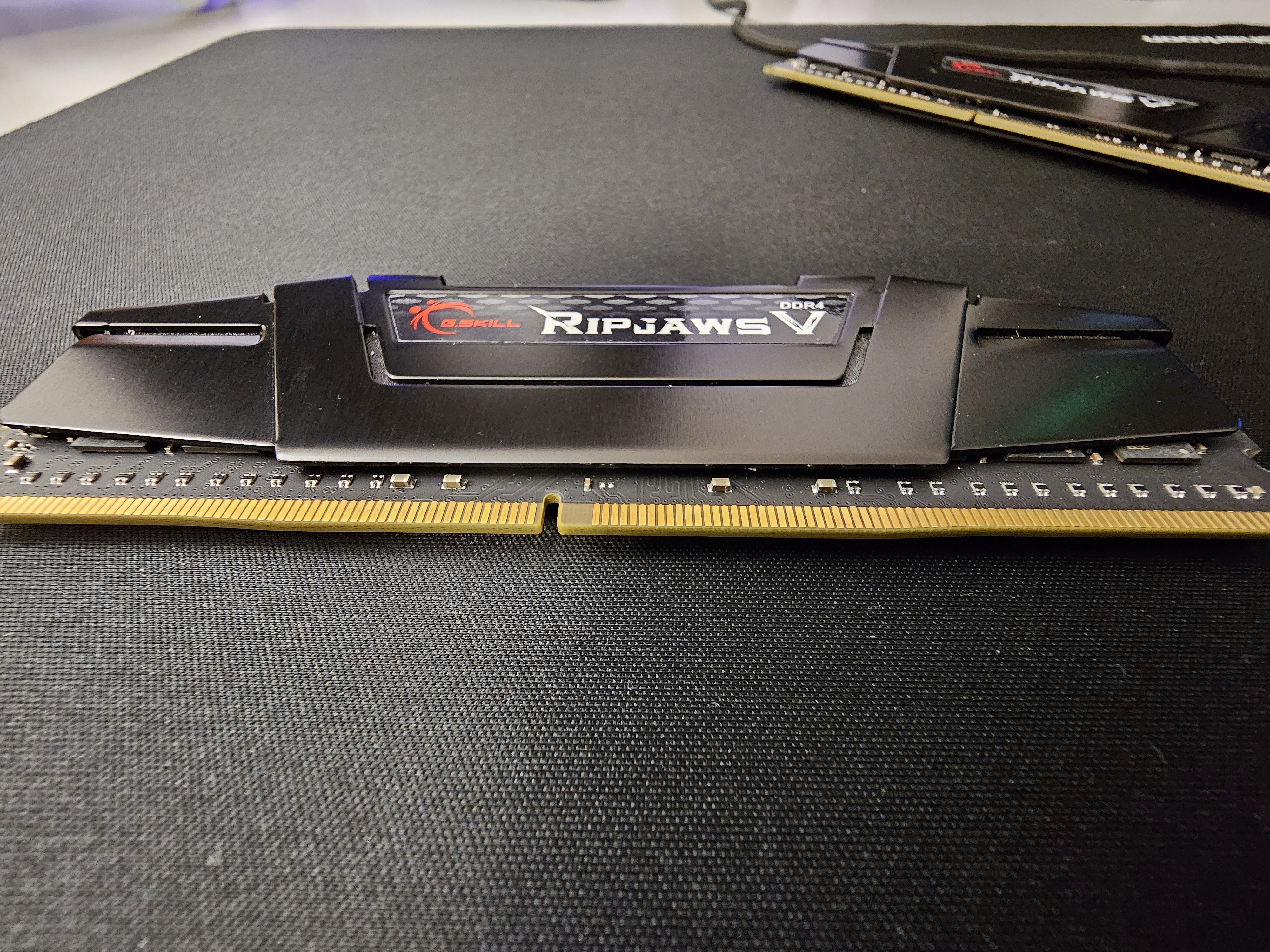

Anhang anzeigen 1002982

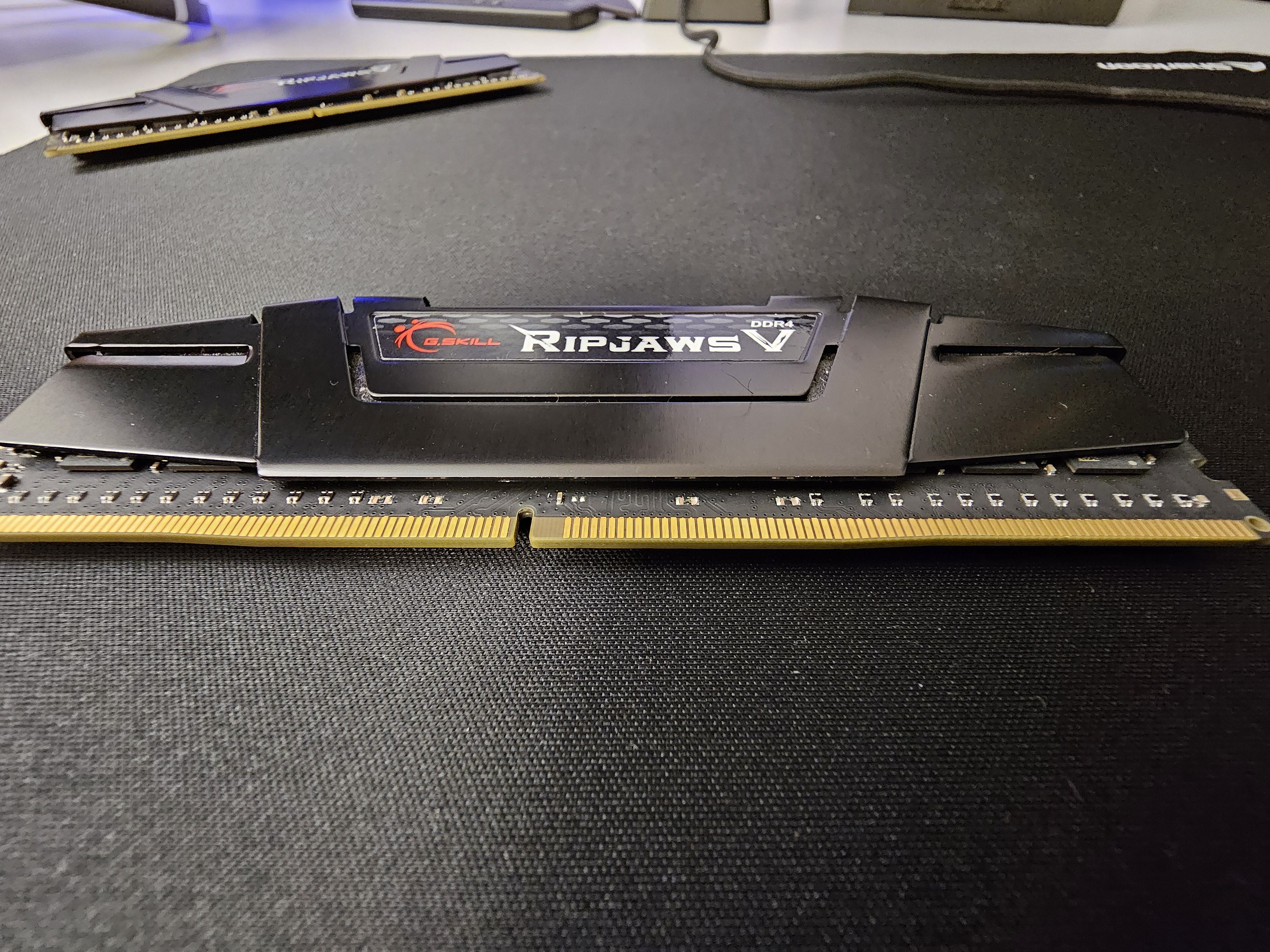

Anhang anzeigen 1002983
Anhang anzeigen 1002985

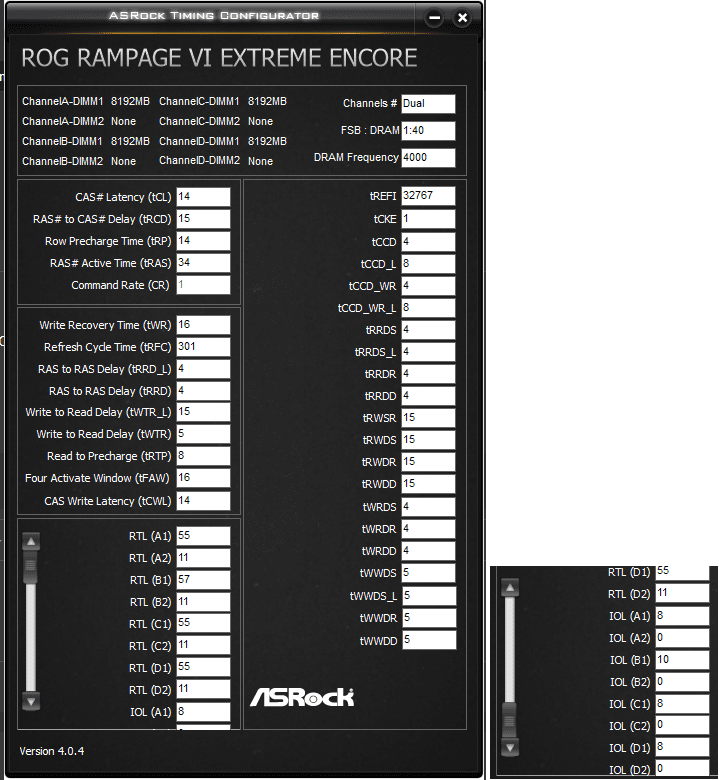

Also ich hab da mal so ne Frage.
Ich hab auf so Seite 104-106 das alles ziemlich mitgelesen und versucht zu verstehen und in meinen System umzusetzen.
Jedoch fehlen mir einige Optionen in meinen Brett oder heißen vielleicht anders....
Jedenfalls möchte ich meine RTLs und IOLs ein wenig biegen, aber das ist leichter gesagt als getan.
Wäre jemand so freundlich... vielleicht @swdtechnik ... oder jemand anders ... einen Blick auf die Einstellungen zu werfen,
ob ein RTL und IOL tweaking möglich wäre?
Das sind die im BIOS verfügbaren Optionen (nicht die aktuellen, aber einen Auszug den ich "gerade" zur Hand bekommen hab):
wenn man Turnaround Time Optimization aus macht, sowie DRAM training auf "ignore" (Disabled gibts nicht).
Den Init RTL Wert vorgibt, kann man mit der IO comp. ein wenig rumspielen, jedoch lassen sich die Werte nicht manuell eintragen.
Selbst wenn man die vom Board hinterlegten Werte einfach nur "nachträgt". Das endet dann automatisch in einem Post-error.
Ich hab auf so Seite 104-106 das alles ziemlich mitgelesen und versucht zu verstehen und in meinen System umzusetzen.
Jedoch fehlen mir einige Optionen in meinen Brett oder heißen vielleicht anders....
Jedenfalls möchte ich meine RTLs und IOLs ein wenig biegen, aber das ist leichter gesagt als getan.
Wäre jemand so freundlich... vielleicht @swdtechnik ... oder jemand anders ... einen Blick auf die Einstellungen zu werfen,
ob ein RTL und IOL tweaking möglich wäre?
Das sind die im BIOS verfügbaren Optionen (nicht die aktuellen, aber einen Auszug den ich "gerade" zur Hand bekommen hab):
[2020/05/17 13:30:29]
Ai Overclock Tuner (Ai-Übertaktungstuner) [Manual]
CPU Strap [100]
BCLK Frequency (BCLK-Frequenz) [101.5000]
ASUS Multicore Enhancement (ASUS Multicore-Erweiterung) [Disabled]
AVX Instruction Core Ratio Negative Offset [0]
AVX-512 Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
ALL-Core Ratio Limit [48]
Min. CPU Cache Ratio [34]
Max. CPU Cache Ratio [34]
CPU-Bus-Geschwindigkeit: DRAM-Geschwindigkeits-Ratio-Modus [Auto]
Speicherfrequenz [DDR4-3654MHz]
Xtreme Tweaking [Enabled]
CPU SVID Support (CPU-SVID-Unterstützung) [Enabled]
DRAM CAS# Latency [13]
DRAM RAS# to CAS# Delay [16]
DRAM RAS# PRE Time [11]
DRAM RAS# ACT Time [28]
DRAM Command Rate [Timing 1T]
DRAM RAS# to RAS# Delay [Auto]
DRAM RAS# to RAS# Delay L [Auto]
DRAM REF Cycle Time [Auto]
DRAM Refresh Interval [Auto]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [Auto]
DRAM FOUR ACT WIN Time [Auto]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM CKE Minimum Pulse Width [Auto]
DRAM Write Latency [Auto]
ODT RTTWR(CHA D0) [Auto]
ODT RTTWR(CHA D1) [Auto]
ODT RTTWR(CHB D0) [Auto]
ODT RTTWR(CHB D1) [Auto]
ODT RTTWR(CHC D0) [Auto]
ODT RTTWR(CHC D1) [Auto]
ODT RTTWR(CHD D0) [Auto]
ODT RTTWR(CHD D1) [Auto]
ODT RTTNOM(CHA D0) [Auto]
ODT RTTNOM(CHA D1) [Auto]
ODT RTTNOM(CHB D0) [Auto]
ODT RTTNOM(CHB D1) [Auto]
ODT RTTNOM(CHC D0) [Auto]
ODT RTTNOM(CHC D1) [Auto]
ODT RTTNOM(CHD D0) [Auto]
ODT RTTNOM(CHD D1) [Auto]
ODT RTTPARK(CHA D0) [Auto]
ODT RTTPARK(CHA D1) [Auto]
ODT RTTPARK(CHB D0) [Auto]
ODT RTTPARK(CHB D1) [Auto]
ODT RTTPARK(CHC D0) [Auto]
ODT RTTPARK(CHC D1) [Auto]
ODT RTTPARK(CHD D0) [Auto]
ODT RTTPARK(CHD D1) [Auto]
Data Rising Slope (CHAB) [Auto]
Data Rising Slope (CHCD) [Auto]
Data Rising Slope Offset (CHAB) [Auto]
Data Rising Slope Offset (CHCD) [Auto]
Cmd Rising Slope (CHAB) [Auto]
Cmd Rising Slope (CHCD) [Auto]
Cmd Rising Slope Offset (CHAB) [Auto]
Cmd Rising Slope Offset (CHCD) [Auto]
Ctl Rising Slope (CHAB) [Auto]
Ctl Rising Slope (CHCD) [Auto]
Ctl Rising Slope Offset (CHAB) [Auto]
Ctl Rising Slope Offset (CHCD) [Auto]
Data Falling Slope (CHAB) [Auto]
Data Falling Slope (CHCD) [Auto]
Data Falling Slope Offset (CHAB) [Auto]
Data Falling Slope Offset (CHCD) [Auto]
Cmd Falling Slope Falling Slope (CHAB) [Auto]
Cmd Falling Slope Falling Slope (CHCD) [Auto]
Cmd Falling Slope Offset (CHAB) [Auto]
Cmd Falling Slope Offset (CHCD) [Auto]
Ctl Falling Slope (CHAB) [Auto]
Ctl Falling Slope (CHCD) [Auto]
Ctl Falling Slope Offset (CHAB) [Auto]
Ctl Falling Slope Offset (CHCD) [Auto]
IMC Interleaving [Auto]
Channel Interleaving [Auto]
Rank Interleaving [Auto]
MC Vref(CHA) [Auto]
MC Vref(CHB) [Auto]
MC Vref(CHC) [Auto]
MC Vref(CHD) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHC) [Auto]
DRAM Vref(CHC) [Auto]
CTL Vref (CHA) [Auto]
CTL Verf (CHB) [Auto]
CTL Vref (CHC) [Auto]
CTL Verf (CHD) [Auto]
Receiver DQ Pre-emphasis [Auto]
Receiver DQ De-emphasis [Auto]
Transmitter DQ Pre-emphasis [Auto]
Transmitter DQ De-emphasis [Auto]
Receiver DQS Pre-emphasis [Auto]
Receiver DQS De-emphasis [Auto]
Transmitter DQS Pre-emphasis [Auto]
Transmitter DQS De-emphasis [Auto]
Receiver CMD Pre-emphasis [Auto]
Receiver CMD De-emphasis [Auto]
Transmitter CMD Pre-emphasis [Auto]
Transmitter CMD De-emphasis [Auto]
DRAM RTL INIT value [Auto]
DRAM RTL (CHA D0 R0) [Auto]
DRAM RTL (CHA D0 R1) [Auto]
DRAM RTL (CHA D1 R0) [Auto]
DRAM RTL (CHA D1 R1) [Auto]
DRAM RTL (CHB D0 R0) [Auto]
DRAM RTL (CHB D0 R1) [Auto]
DRAM RTL (CHB D1 R0) [Auto]
DRAM RTL (CHB D1 R1) [Auto]
DRAM RTL (CHC D0 R0) [Auto]
DRAM RTL (CHC D0 R1) [Auto]
DRAM RTL (CHC D1 R0) [Auto]
DRAM RTL (CHC D1 R1) [Auto]
DRAM RTL (CHD D0 R0) [Auto]
DRAM RTL (CHD D0 R1) [Auto]
DRAM RTL (CHD D1 R0) [Auto]
DRAM RTL (CHD D1 R1) [Auto]
DRAM IOL (CHA D0 R0) [Auto]
DRAM IOL (CHA D0 R1) [Auto]
DRAM IOL (CHA D1 R0) [Auto]
DRAM IOL (CHA D1 R1) [Auto]
DRAM IOL (CHB D0 R0) [Auto]
DRAM IOL (CHB D0 R1) [Auto]
DRAM IOL (CHB D1 R0) [Auto]
DRAM IOL (CHB D1 R1) [Auto]
DRAM IOL (CHC D0 R0) [Auto]
DRAM IOL (CHC D0 R1) [Auto]
DRAM IOL (CHC D1 R0) [Auto]
DRAM IOL (CHC D1 R1) [Auto]
DRAM IOL (CHD D0 R0) [Auto]
DRAM IOL (CHD D0 R1) [Auto]
DRAM IOL (CHD D1 R0) [Auto]
DRAM IOL (CHD D1 R1) [Auto]
DRAM IO Comp (CHA) [Auto]
DRAM IO Comp (CHB) [Auto]
DRAM IO Comp (CHC) [Auto]
DRAM IO Comp (CHD) [Auto]
tRRDR [Auto]
tRRDD [Auto]
tRWDR [Auto]
tRWDD [Auto]
tWRDR [Auto]
tWRDD [Auto]
tWWDR [Auto]
tWWDD [Auto]
tRWSR [Auto]
tCCD [Auto]
tCCD_L [Auto]
tCCDWR [Auto]
tCCDWR_L [Auto]
tRRDS [Auto]
tRWDS [Auto]
tWRDS [Auto]
tWWDS [Auto]
DRAM CLK Period [Auto]
Attempt Fast Boot [Auto]
Attempt Fast Cold Boot [Auto]
DRAM Training [Auto]
WR CRC feature Control [Auto]
Duty Cycle Training [Auto]
Read Vref Centering [Auto]
Eye Diagrams [Auto]
Turnaround Time Optimization [Auto]
PDA [Auto]
Write Vref Centering [Auto]
Enhanced Training(CHA) [Auto]
Enhanced Training(CHB) [Auto]
Enhanced Training(CHC) [Auto]
Enhanced Training(CHD) [Auto]
CPU Load-Line Calibration (CPU-Belastungslinie-Kalibrierung) [Level 6]
CPU Current Capability (CPU-Stromfähigkeit) [240%]
CPU VRM Switching Frequency (CPU-VRM-Schaltfrequenz) [Manual]
Fixed CPU VRM Switching Frequency(KHz) [900]
CPU Power Duty Control (CPU-Leistungszyklusregelung) [Extreme]
CPU Power Phase Control (CPU-Leistungsphasensteuerung) [Extreme]
CPU Power Thermal Control (Thermische CPU-Leistungssteuerung) [146]
DRAM Current Capability (DRAM-Stromfähigkeit) [140%]
DRAM Power Phase Control (DRAM-Leistungsphasensteuerung) [Extreme]
DRAM Switching Frequency (DRAM-Schaltfrequenz) [Manual]
Fixed DRAM Switching Frequency(KHz) [800]
CPU Input Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
Enhanced Intel SpeedStep Technology [Disabled]
Turbo Mode [Enabled]
Long Duration Package Power Limit (Langzeit-Paket-Leistungslimit) [4095]
Package Power Time Window (Paket-Leistungszeitfenster) [127]
Short Duration Package Power Limit (Kurzzeit-Paket-Leistungslimit) [4095]
CPU Integrated VR Current Limit [1023.875]
CPU Integrated VR Fault Management [Disabled]
CPU Integrated VR Efficiency Management [High Performance]
VIN Tracker [Auto]
Self-tracked Clocking [Auto]
PCIe Gen3 PLL Clock Control [Aktiviert]
PLL Post Divider Adjust [Auto]
Change PLLTRIM Prefix [+]
Change PllTrim Value [Auto]
Change MC-PLLTRIM Prefix [+]
Change MC-PllTrim Value [Auto]
Turbo Residence Tweak 0 [11]
Turbo Residence Tweak 1 [9]
Turbo Residence Tweak 2 [7]
Turbo Residence Tweak 3 [2]
Initial BCLK Frequency [Auto]
BCLK Amplitude (BCLK-Amplitude) [900mV]
CPU BCLK Spread Spectrum [Enabled]
CPU BCLK Frequency Slew Rate [Auto]
CPU BCLK Slew Rate [3.5V/ns]
PCIE/DMI Slew Rate [3.5V/ns]
CPU AUX1 Voltage [Auto]
CPU AUX2 Voltage [Auto]
CPU Input Reset Voltage [Auto]
VTTDDR Voltage(CHA, CHB) [Auto]
VTTDDR Voltage(CHC, CHD) [Auto]
VPPDDR Voltage (CHA, CHB) [Auto]
VPPDDR Voltage (CHC, CHD) [Auto]
DRAM Eventual Voltage(CHA, CHB) [Auto]
DRAM Eventual Voltage(CHC, CHD) [Auto]
Package Temperature Threshold [115]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
CPU Core Voltage [Manual Mode]
CPU Core Voltage Override [1.345]
CPU Cache Voltage [Manual Mode]
CPU Cache Voltage Override [1.150]
Uncore Voltage Offset [0.001]
Uncore Voltage Offset Prefix [+]
CPU Input Voltage [2.150]
DRAM-Spannung(CHA, CHB) [1.7000]
DRAM-Spannung(CHC, CHD) [1.7000]
CPU VCCIO Voltage [1.10000]
CPU System Agent Voltage [0.90000]
PCH-Kernspannung [1.00000]
PLL Reference Offset Mode Sign [+]
PLL Reference Offset Value [0]
Hyper-Threading [ALL] [Enabled]
Max CPUID Value Limit [Disabled]
Execute Disable Bit [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Prefetch [Enabled]
VMX [Enabled]
Boot performance mode [Max Performance]
Maximum CPU Core Temperature [110]
Active Physical Processor Core 0 [Aktiviert]
Active Physical Processor Core 1 [Aktiviert]
Active Physical Processor Core 2 [Aktiviert]
Active Physical Processor Core 3 [Aktiviert]
Active Physical Processor Core 4 [Aktiviert]
Active Physical Processor Core 5 [Aktiviert]
Active Physical Processor Core 6 [Aktiviert]
Active Physical Processor Core 7 [Aktiviert]
Enhanced Intel SpeedStep Technology [Disabled]
Turbo Mode [Enabled]
Autonomous Core C-State [Disabled]
Intel(R) Speed Shift Technology [Disabled]
MFC Mode Override [OS Native Support]
MSR Lock Control [Enabled]
PCI Express Native Power Management [Disabled]
PCH DMI ASPM [Deaktiviert]
ASPM [Deaktiviert]
DMI Link ASPM Control [Deaktiviert]
PEG - ASPM [Deaktiviert]
Intel® VT for Directed I/O (VT-d) [Disabled]
MCTP [Disabled]
ACS Control [Disabled]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
PCIe Speed [Gen 3 (8 GT/s)]
SATA Controller(s) [Aktiviert]
SATA Mode Selection [AHCI]
S.M.A.R.T.-Statusprüfung [Enabled]
Aggressive LPM Support [Deaktiviert]
SATA6G_1 [Aktiviert]
SATA6G_1 Hot Plug [Deaktiviert]
SATA6G_2 [Aktiviert]
SATA6G_2 Hot Plug [Deaktiviert]
SATA6G_3 [Aktiviert]
SATA6G_3 Hot Plug [Deaktiviert]
SATA6G_4 [Aktiviert]
SATA6G_4 Hot Plug [Deaktiviert]
SATA6G_5 [Aktiviert]
SATA6G_5 Hot Plug [Deaktiviert]
SATA6G_6 [Aktiviert]
SATA6G_6 Hot Plug [Deaktiviert]
SATA6G_7 [Aktiviert]
SATA6G_7 Hot Plug [Deaktiviert]
SATA6G_8 [Aktiviert]
SATA6G_8 Hot Plug [Deaktiviert]
PCIEX16_1 [Deaktiviert]
PCIEX16_2 [Deaktiviert]
PCIEX16_3 [Deaktiviert]
Azalia HD Audio-Controller [Aktiviert]
M.2_2 & PCIEX4_1 source selection [PCIEX4_1]
Asmedia USB 3.1-Controller [Aktiviert]
Asmedia USB 3.1-Controller [Aktiviert]
USB-Typ-C Netzschalter [Auto]
USB power delivery in Soft Off state (S5) [Aktiviert]
When system is in working state [All On]
When system is in sleep, hibernate or soft off states [All On]
Wi-Fi 6 (802.11ax) [Enabled]
Bluetooth Controller [Disabled]
Intel LAN Controller [Disabled]
10G LAN Card [Disabled]
ErP-Bereit [Deaktiviert]
Nach Stromausfall wiederherstellen [Ausgeschaltet]
Einschalten durch PCI-E/PCI [Deaktiviert]
Einschalten durch RTC [Deaktiviert]
Antiquierte USB-Unterstützung [Enabled]
USB Mass Storage Driver Support [Enabled]
SanDisk [Auto]
U32G2_EC1 [Aktiviert]
U32G2_EC2 [Aktiviert]
U32G2_EC3 [Aktiviert]
LAN1_U32G2_E4 [Aktiviert]
U32G1_E1 [Aktiviert]
U32G1_E2 [Aktiviert]
U32G1_E3 [Aktiviert]
U32G1_E4 [Aktiviert]
U32G1_E5 [Aktiviert]
U32G1_E6 [Aktiviert]
U32G1_E7 [Aktiviert]
U32G1_E8 [Aktiviert]
U32G1_3 [Aktiviert]
U32G1_4 [Aktiviert]
U32G1_5 [Aktiviert]
U32G1_6 [Aktiviert]
LAN2_USB8 [Aktiviert]
USB_9 [Aktiviert]
USB_10 [Aktiviert]
Network Stack [Deaktiviert]
Gerät [ST2000DM001-1CH164]
PTT [Disable]
PTP aware OS [PTP Aware]
CPU-Temperatur(PECI) [Verwaltung]
CPU Package [Verwaltung]
MB-Temperatur [Verwaltung]
VRM Temperature [Verwaltung]
PCH Temperature [Verwaltung]
T Sensor 1 Temperature [Verwaltung]
T Sensor 2 Temperature [Verwaltung]
DIMM.2 Sensor 1 [Verwaltung]
DIMM.2 Sensor 2 [Verwaltung]
Water In T Sensor [Verwaltung]
Water Out T Sensor [Verwaltung]
WB In T Sensor [Verwaltung]
WB Out T Sensor [Verwaltung]
EXT_Sensor1 Temperatur [Verwaltung]
EXT_Sensor2 Temperatur [Verwaltung]
EXT_Sensor3 Temperatur [Verwaltung]
CPU-Lüftergeschwindigkeit [Ignorieren]
CPU Optionale Lüftergeschwindigkeit [Verwaltung]
Gehäuselüfter-1-Drehzahl [Verwaltung]
Gehäuselüfter-2-Drehzahl [Verwaltung]
Gehäuselüfter-3-Drehzahl [Verwaltung]
High Amp Lüftergeschwindigkeit [Verwaltung]
Water Pump+ 1 Geschwindigkeit [Verwaltung]
Water Pump+ 2 Speed [Verwaltung]
HS Fan Speed [Verwaltung]
Flow Rate [Verwaltung]
WB Flow Rate [Verwaltung]
Extension 1-Geschwindigkeit [Verwaltung]
Extension 2-Geschwindigkeit [Verwaltung]
Extension 3-Geschwindigkeit [Verwaltung]
Extension 4-Geschwindigkeit [Verwaltung]
Extension 5-Geschwindigkeit [Verwaltung]
Extension 6-Geschwindigkeit [Verwaltung]
CPU-Kern-Spannung [Verwaltung]
3.3V-Spannung [Verwaltung]
5V-Spannung [Verwaltung]
12V-Spannung [Verwaltung]
CPU Q-Fan-Kontrolle [Deaktiviert]
Gehäuselüfter 1 Q-Fan-Steuerung [Deaktiviert]
Gehäuselüfter 2 Q-Fan-Steuerung [Deaktiviert]
Gehäuselüfter3-Q-Fan-Steuerung [Deaktiviert]
High Amp Fan Control [Deaktiviert]
Extension Fan 1 Q-Fan Control [Deaktiviert]
Extension Fan 2 Q-Fan Control [Deaktiviert]
Extension Fan 3 Q-Fan Control [Deaktiviert]
Extension Fan 4 Q-Fan Control [Deaktiviert]
Extension Fan 5 Q-Fan Control [Deaktiviert]
Extension Fan 6 Q-Fan Control [Deaktiviert]
Heatsink Fan Q-Fan Control [PWM Modus]
Heatsink Fan Step Up [0 sec]
Heatsink Fan Step Down [0 sec]
Heatsink Fan Speed Low Limit [600 U/Min]
Heatsink Fan Upper Temperature [93]
Heatsink Fan Max. Duty Cycle (%) [100]
Heatsink Fan Middle Temperature [75]
Heatsink Fan Middle. Duty Cycle (%) [60]
Heatsink Fan Lower Temperature [60]
Heatsink Fan Min. Duty Cycle (%) [60]
Water Pump+ 1 Control [Deaktiviert]
Water Pump+ 2 Control [Deaktiviert]
CPU Temperature LED Switch [Enabled]
Schnelles Boot [Enabled]
Nächster Systemstart nach Ausfall der Stromversorgung [Normal-Boot]
Above 4G Decoding [Disabled]
Boot-Logo-Anzeige [Auto]
POST-Verzögerungszeit [1 Sek]
NUM-Zustand beim Bootup [An]
Bei Fehler auf 'F1' warten [Aktiviert]
Option-ROM-Meldungen [Aktiviert]
Interrupt 19 abfangen [Aktiviert]
Einrichtungsmodus [Erweiterter Modus]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
CSM starten [Aktiviert]
Bootgerätekontrolle [UEFI und Legacy OPROM]
Von Netzwerkgeräten booten [Legacy only]
Von externen Datenträger booten [Legacy only]
PCI-E/PCI-Erweiterungskarten booten [Legacy only]
Art des Betriebssystems [Anderes Betriebssystem]
AMI Native NVMe Driver Support [Enabled]
Flexkey [Zurücksetzen]
Setup Animator [Deaktiviert]
Profilname []
Im Profil speichern [1]
DIMM-Steckplatz Nummer [Steckplatz A1]
Download & Install ARMOURY CRATE app [Deaktiviert]
Ai Overclock Tuner (Ai-Übertaktungstuner) [Manual]
CPU Strap [100]
BCLK Frequency (BCLK-Frequenz) [101.5000]
ASUS Multicore Enhancement (ASUS Multicore-Erweiterung) [Disabled]
AVX Instruction Core Ratio Negative Offset [0]
AVX-512 Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
ALL-Core Ratio Limit [48]
Min. CPU Cache Ratio [34]
Max. CPU Cache Ratio [34]
CPU-Bus-Geschwindigkeit: DRAM-Geschwindigkeits-Ratio-Modus [Auto]
Speicherfrequenz [DDR4-3654MHz]
Xtreme Tweaking [Enabled]
CPU SVID Support (CPU-SVID-Unterstützung) [Enabled]
DRAM CAS# Latency [13]
DRAM RAS# to CAS# Delay [16]
DRAM RAS# PRE Time [11]
DRAM RAS# ACT Time [28]
DRAM Command Rate [Timing 1T]
DRAM RAS# to RAS# Delay [Auto]
DRAM RAS# to RAS# Delay L [Auto]
DRAM REF Cycle Time [Auto]
DRAM Refresh Interval [Auto]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [Auto]
DRAM FOUR ACT WIN Time [Auto]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM CKE Minimum Pulse Width [Auto]
DRAM Write Latency [Auto]
ODT RTTWR(CHA D0) [Auto]
ODT RTTWR(CHA D1) [Auto]
ODT RTTWR(CHB D0) [Auto]
ODT RTTWR(CHB D1) [Auto]
ODT RTTWR(CHC D0) [Auto]
ODT RTTWR(CHC D1) [Auto]
ODT RTTWR(CHD D0) [Auto]
ODT RTTWR(CHD D1) [Auto]
ODT RTTNOM(CHA D0) [Auto]
ODT RTTNOM(CHA D1) [Auto]
ODT RTTNOM(CHB D0) [Auto]
ODT RTTNOM(CHB D1) [Auto]
ODT RTTNOM(CHC D0) [Auto]
ODT RTTNOM(CHC D1) [Auto]
ODT RTTNOM(CHD D0) [Auto]
ODT RTTNOM(CHD D1) [Auto]
ODT RTTPARK(CHA D0) [Auto]
ODT RTTPARK(CHA D1) [Auto]
ODT RTTPARK(CHB D0) [Auto]
ODT RTTPARK(CHB D1) [Auto]
ODT RTTPARK(CHC D0) [Auto]
ODT RTTPARK(CHC D1) [Auto]
ODT RTTPARK(CHD D0) [Auto]
ODT RTTPARK(CHD D1) [Auto]
Data Rising Slope (CHAB) [Auto]
Data Rising Slope (CHCD) [Auto]
Data Rising Slope Offset (CHAB) [Auto]
Data Rising Slope Offset (CHCD) [Auto]
Cmd Rising Slope (CHAB) [Auto]
Cmd Rising Slope (CHCD) [Auto]
Cmd Rising Slope Offset (CHAB) [Auto]
Cmd Rising Slope Offset (CHCD) [Auto]
Ctl Rising Slope (CHAB) [Auto]
Ctl Rising Slope (CHCD) [Auto]
Ctl Rising Slope Offset (CHAB) [Auto]
Ctl Rising Slope Offset (CHCD) [Auto]
Data Falling Slope (CHAB) [Auto]
Data Falling Slope (CHCD) [Auto]
Data Falling Slope Offset (CHAB) [Auto]
Data Falling Slope Offset (CHCD) [Auto]
Cmd Falling Slope Falling Slope (CHAB) [Auto]
Cmd Falling Slope Falling Slope (CHCD) [Auto]
Cmd Falling Slope Offset (CHAB) [Auto]
Cmd Falling Slope Offset (CHCD) [Auto]
Ctl Falling Slope (CHAB) [Auto]
Ctl Falling Slope (CHCD) [Auto]
Ctl Falling Slope Offset (CHAB) [Auto]
Ctl Falling Slope Offset (CHCD) [Auto]
IMC Interleaving [Auto]
Channel Interleaving [Auto]
Rank Interleaving [Auto]
MC Vref(CHA) [Auto]
MC Vref(CHB) [Auto]
MC Vref(CHC) [Auto]
MC Vref(CHD) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHC) [Auto]
DRAM Vref(CHC) [Auto]
CTL Vref (CHA) [Auto]
CTL Verf (CHB) [Auto]
CTL Vref (CHC) [Auto]
CTL Verf (CHD) [Auto]
Receiver DQ Pre-emphasis [Auto]
Receiver DQ De-emphasis [Auto]
Transmitter DQ Pre-emphasis [Auto]
Transmitter DQ De-emphasis [Auto]
Receiver DQS Pre-emphasis [Auto]
Receiver DQS De-emphasis [Auto]
Transmitter DQS Pre-emphasis [Auto]
Transmitter DQS De-emphasis [Auto]
Receiver CMD Pre-emphasis [Auto]
Receiver CMD De-emphasis [Auto]
Transmitter CMD Pre-emphasis [Auto]
Transmitter CMD De-emphasis [Auto]
DRAM RTL INIT value [Auto]
DRAM RTL (CHA D0 R0) [Auto]
DRAM RTL (CHA D0 R1) [Auto]
DRAM RTL (CHA D1 R0) [Auto]
DRAM RTL (CHA D1 R1) [Auto]
DRAM RTL (CHB D0 R0) [Auto]
DRAM RTL (CHB D0 R1) [Auto]
DRAM RTL (CHB D1 R0) [Auto]
DRAM RTL (CHB D1 R1) [Auto]
DRAM RTL (CHC D0 R0) [Auto]
DRAM RTL (CHC D0 R1) [Auto]
DRAM RTL (CHC D1 R0) [Auto]
DRAM RTL (CHC D1 R1) [Auto]
DRAM RTL (CHD D0 R0) [Auto]
DRAM RTL (CHD D0 R1) [Auto]
DRAM RTL (CHD D1 R0) [Auto]
DRAM RTL (CHD D1 R1) [Auto]
DRAM IOL (CHA D0 R0) [Auto]
DRAM IOL (CHA D0 R1) [Auto]
DRAM IOL (CHA D1 R0) [Auto]
DRAM IOL (CHA D1 R1) [Auto]
DRAM IOL (CHB D0 R0) [Auto]
DRAM IOL (CHB D0 R1) [Auto]
DRAM IOL (CHB D1 R0) [Auto]
DRAM IOL (CHB D1 R1) [Auto]
DRAM IOL (CHC D0 R0) [Auto]
DRAM IOL (CHC D0 R1) [Auto]
DRAM IOL (CHC D1 R0) [Auto]
DRAM IOL (CHC D1 R1) [Auto]
DRAM IOL (CHD D0 R0) [Auto]
DRAM IOL (CHD D0 R1) [Auto]
DRAM IOL (CHD D1 R0) [Auto]
DRAM IOL (CHD D1 R1) [Auto]
DRAM IO Comp (CHA) [Auto]
DRAM IO Comp (CHB) [Auto]
DRAM IO Comp (CHC) [Auto]
DRAM IO Comp (CHD) [Auto]
tRRDR [Auto]
tRRDD [Auto]
tRWDR [Auto]
tRWDD [Auto]
tWRDR [Auto]
tWRDD [Auto]
tWWDR [Auto]
tWWDD [Auto]
tRWSR [Auto]
tCCD [Auto]
tCCD_L [Auto]
tCCDWR [Auto]
tCCDWR_L [Auto]
tRRDS [Auto]
tRWDS [Auto]
tWRDS [Auto]
tWWDS [Auto]
DRAM CLK Period [Auto]
Attempt Fast Boot [Auto]
Attempt Fast Cold Boot [Auto]
DRAM Training [Auto]
WR CRC feature Control [Auto]
Duty Cycle Training [Auto]
Read Vref Centering [Auto]
Eye Diagrams [Auto]
Turnaround Time Optimization [Auto]
PDA [Auto]
Write Vref Centering [Auto]
Enhanced Training(CHA) [Auto]
Enhanced Training(CHB) [Auto]
Enhanced Training(CHC) [Auto]
Enhanced Training(CHD) [Auto]
CPU Load-Line Calibration (CPU-Belastungslinie-Kalibrierung) [Level 6]
CPU Current Capability (CPU-Stromfähigkeit) [240%]
CPU VRM Switching Frequency (CPU-VRM-Schaltfrequenz) [Manual]
Fixed CPU VRM Switching Frequency(KHz) [900]
CPU Power Duty Control (CPU-Leistungszyklusregelung) [Extreme]
CPU Power Phase Control (CPU-Leistungsphasensteuerung) [Extreme]
CPU Power Thermal Control (Thermische CPU-Leistungssteuerung) [146]
DRAM Current Capability (DRAM-Stromfähigkeit) [140%]
DRAM Power Phase Control (DRAM-Leistungsphasensteuerung) [Extreme]
DRAM Switching Frequency (DRAM-Schaltfrequenz) [Manual]
Fixed DRAM Switching Frequency(KHz) [800]
CPU Input Boot Voltage [Auto]
CPU System Agent Boot Voltage [Auto]
CPU VCCIO Boot Voltage [Auto]
Enhanced Intel SpeedStep Technology [Disabled]
Turbo Mode [Enabled]
Long Duration Package Power Limit (Langzeit-Paket-Leistungslimit) [4095]
Package Power Time Window (Paket-Leistungszeitfenster) [127]
Short Duration Package Power Limit (Kurzzeit-Paket-Leistungslimit) [4095]
CPU Integrated VR Current Limit [1023.875]
CPU Integrated VR Fault Management [Disabled]
CPU Integrated VR Efficiency Management [High Performance]
VIN Tracker [Auto]
Self-tracked Clocking [Auto]
PCIe Gen3 PLL Clock Control [Aktiviert]
PLL Post Divider Adjust [Auto]
Change PLLTRIM Prefix [+]
Change PllTrim Value [Auto]
Change MC-PLLTRIM Prefix [+]
Change MC-PllTrim Value [Auto]
Turbo Residence Tweak 0 [11]
Turbo Residence Tweak 1 [9]
Turbo Residence Tweak 2 [7]
Turbo Residence Tweak 3 [2]
Initial BCLK Frequency [Auto]
BCLK Amplitude (BCLK-Amplitude) [900mV]
CPU BCLK Spread Spectrum [Enabled]
CPU BCLK Frequency Slew Rate [Auto]
CPU BCLK Slew Rate [3.5V/ns]
PCIE/DMI Slew Rate [3.5V/ns]
CPU AUX1 Voltage [Auto]
CPU AUX2 Voltage [Auto]
CPU Input Reset Voltage [Auto]
VTTDDR Voltage(CHA, CHB) [Auto]
VTTDDR Voltage(CHC, CHD) [Auto]
VPPDDR Voltage (CHA, CHB) [Auto]
VPPDDR Voltage (CHC, CHD) [Auto]
DRAM Eventual Voltage(CHA, CHB) [Auto]
DRAM Eventual Voltage(CHC, CHD) [Auto]
Package Temperature Threshold [115]
Regulate Frequency by above Threshold [Auto]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [Normal]
Optimism Scale [100]
CPU Core Voltage [Manual Mode]
CPU Core Voltage Override [1.345]
CPU Cache Voltage [Manual Mode]
CPU Cache Voltage Override [1.150]
Uncore Voltage Offset [0.001]
Uncore Voltage Offset Prefix [+]
CPU Input Voltage [2.150]
DRAM-Spannung(CHA, CHB) [1.7000]
DRAM-Spannung(CHC, CHD) [1.7000]
CPU VCCIO Voltage [1.10000]
CPU System Agent Voltage [0.90000]
PCH-Kernspannung [1.00000]
PLL Reference Offset Mode Sign [+]
PLL Reference Offset Value [0]
Hyper-Threading [ALL] [Enabled]
Max CPUID Value Limit [Disabled]
Execute Disable Bit [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Prefetch [Enabled]
VMX [Enabled]
Boot performance mode [Max Performance]
Maximum CPU Core Temperature [110]
Active Physical Processor Core 0 [Aktiviert]
Active Physical Processor Core 1 [Aktiviert]
Active Physical Processor Core 2 [Aktiviert]
Active Physical Processor Core 3 [Aktiviert]
Active Physical Processor Core 4 [Aktiviert]
Active Physical Processor Core 5 [Aktiviert]
Active Physical Processor Core 6 [Aktiviert]
Active Physical Processor Core 7 [Aktiviert]
Enhanced Intel SpeedStep Technology [Disabled]
Turbo Mode [Enabled]
Autonomous Core C-State [Disabled]
Intel(R) Speed Shift Technology [Disabled]
MFC Mode Override [OS Native Support]
MSR Lock Control [Enabled]
PCI Express Native Power Management [Disabled]
PCH DMI ASPM [Deaktiviert]
ASPM [Deaktiviert]
DMI Link ASPM Control [Deaktiviert]
PEG - ASPM [Deaktiviert]
Intel® VT for Directed I/O (VT-d) [Disabled]
MCTP [Disabled]
ACS Control [Disabled]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
PCIe Speed [Gen 3 (8 GT/s)]
SATA Controller(s) [Aktiviert]
SATA Mode Selection [AHCI]
S.M.A.R.T.-Statusprüfung [Enabled]
Aggressive LPM Support [Deaktiviert]
SATA6G_1 [Aktiviert]
SATA6G_1 Hot Plug [Deaktiviert]
SATA6G_2 [Aktiviert]
SATA6G_2 Hot Plug [Deaktiviert]
SATA6G_3 [Aktiviert]
SATA6G_3 Hot Plug [Deaktiviert]
SATA6G_4 [Aktiviert]
SATA6G_4 Hot Plug [Deaktiviert]
SATA6G_5 [Aktiviert]
SATA6G_5 Hot Plug [Deaktiviert]
SATA6G_6 [Aktiviert]
SATA6G_6 Hot Plug [Deaktiviert]
SATA6G_7 [Aktiviert]
SATA6G_7 Hot Plug [Deaktiviert]
SATA6G_8 [Aktiviert]
SATA6G_8 Hot Plug [Deaktiviert]
PCIEX16_1 [Deaktiviert]
PCIEX16_2 [Deaktiviert]
PCIEX16_3 [Deaktiviert]
Azalia HD Audio-Controller [Aktiviert]
M.2_2 & PCIEX4_1 source selection [PCIEX4_1]
Asmedia USB 3.1-Controller [Aktiviert]
Asmedia USB 3.1-Controller [Aktiviert]
USB-Typ-C Netzschalter [Auto]
USB power delivery in Soft Off state (S5) [Aktiviert]
When system is in working state [All On]
When system is in sleep, hibernate or soft off states [All On]
Wi-Fi 6 (802.11ax) [Enabled]
Bluetooth Controller [Disabled]
Intel LAN Controller [Disabled]
10G LAN Card [Disabled]
ErP-Bereit [Deaktiviert]
Nach Stromausfall wiederherstellen [Ausgeschaltet]
Einschalten durch PCI-E/PCI [Deaktiviert]
Einschalten durch RTC [Deaktiviert]
Antiquierte USB-Unterstützung [Enabled]
USB Mass Storage Driver Support [Enabled]
SanDisk [Auto]
U32G2_EC1 [Aktiviert]
U32G2_EC2 [Aktiviert]
U32G2_EC3 [Aktiviert]
LAN1_U32G2_E4 [Aktiviert]
U32G1_E1 [Aktiviert]
U32G1_E2 [Aktiviert]
U32G1_E3 [Aktiviert]
U32G1_E4 [Aktiviert]
U32G1_E5 [Aktiviert]
U32G1_E6 [Aktiviert]
U32G1_E7 [Aktiviert]
U32G1_E8 [Aktiviert]
U32G1_3 [Aktiviert]
U32G1_4 [Aktiviert]
U32G1_5 [Aktiviert]
U32G1_6 [Aktiviert]
LAN2_USB8 [Aktiviert]
USB_9 [Aktiviert]
USB_10 [Aktiviert]
Network Stack [Deaktiviert]
Gerät [ST2000DM001-1CH164]
PTT [Disable]
PTP aware OS [PTP Aware]
CPU-Temperatur(PECI) [Verwaltung]
CPU Package [Verwaltung]
MB-Temperatur [Verwaltung]
VRM Temperature [Verwaltung]
PCH Temperature [Verwaltung]
T Sensor 1 Temperature [Verwaltung]
T Sensor 2 Temperature [Verwaltung]
DIMM.2 Sensor 1 [Verwaltung]
DIMM.2 Sensor 2 [Verwaltung]
Water In T Sensor [Verwaltung]
Water Out T Sensor [Verwaltung]
WB In T Sensor [Verwaltung]
WB Out T Sensor [Verwaltung]
EXT_Sensor1 Temperatur [Verwaltung]
EXT_Sensor2 Temperatur [Verwaltung]
EXT_Sensor3 Temperatur [Verwaltung]
CPU-Lüftergeschwindigkeit [Ignorieren]
CPU Optionale Lüftergeschwindigkeit [Verwaltung]
Gehäuselüfter-1-Drehzahl [Verwaltung]
Gehäuselüfter-2-Drehzahl [Verwaltung]
Gehäuselüfter-3-Drehzahl [Verwaltung]
High Amp Lüftergeschwindigkeit [Verwaltung]
Water Pump+ 1 Geschwindigkeit [Verwaltung]
Water Pump+ 2 Speed [Verwaltung]
HS Fan Speed [Verwaltung]
Flow Rate [Verwaltung]
WB Flow Rate [Verwaltung]
Extension 1-Geschwindigkeit [Verwaltung]
Extension 2-Geschwindigkeit [Verwaltung]
Extension 3-Geschwindigkeit [Verwaltung]
Extension 4-Geschwindigkeit [Verwaltung]
Extension 5-Geschwindigkeit [Verwaltung]
Extension 6-Geschwindigkeit [Verwaltung]
CPU-Kern-Spannung [Verwaltung]
3.3V-Spannung [Verwaltung]
5V-Spannung [Verwaltung]
12V-Spannung [Verwaltung]
CPU Q-Fan-Kontrolle [Deaktiviert]
Gehäuselüfter 1 Q-Fan-Steuerung [Deaktiviert]
Gehäuselüfter 2 Q-Fan-Steuerung [Deaktiviert]
Gehäuselüfter3-Q-Fan-Steuerung [Deaktiviert]
High Amp Fan Control [Deaktiviert]
Extension Fan 1 Q-Fan Control [Deaktiviert]
Extension Fan 2 Q-Fan Control [Deaktiviert]
Extension Fan 3 Q-Fan Control [Deaktiviert]
Extension Fan 4 Q-Fan Control [Deaktiviert]
Extension Fan 5 Q-Fan Control [Deaktiviert]
Extension Fan 6 Q-Fan Control [Deaktiviert]
Heatsink Fan Q-Fan Control [PWM Modus]
Heatsink Fan Step Up [0 sec]
Heatsink Fan Step Down [0 sec]
Heatsink Fan Speed Low Limit [600 U/Min]
Heatsink Fan Upper Temperature [93]
Heatsink Fan Max. Duty Cycle (%) [100]
Heatsink Fan Middle Temperature [75]
Heatsink Fan Middle. Duty Cycle (%) [60]
Heatsink Fan Lower Temperature [60]
Heatsink Fan Min. Duty Cycle (%) [60]
Water Pump+ 1 Control [Deaktiviert]
Water Pump+ 2 Control [Deaktiviert]
CPU Temperature LED Switch [Enabled]
Schnelles Boot [Enabled]
Nächster Systemstart nach Ausfall der Stromversorgung [Normal-Boot]
Above 4G Decoding [Disabled]
Boot-Logo-Anzeige [Auto]
POST-Verzögerungszeit [1 Sek]
NUM-Zustand beim Bootup [An]
Bei Fehler auf 'F1' warten [Aktiviert]
Option-ROM-Meldungen [Aktiviert]
Interrupt 19 abfangen [Aktiviert]
Einrichtungsmodus [Erweiterter Modus]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
CSM starten [Aktiviert]
Bootgerätekontrolle [UEFI und Legacy OPROM]
Von Netzwerkgeräten booten [Legacy only]
Von externen Datenträger booten [Legacy only]
PCI-E/PCI-Erweiterungskarten booten [Legacy only]
Art des Betriebssystems [Anderes Betriebssystem]
AMI Native NVMe Driver Support [Enabled]
Flexkey [Zurücksetzen]
Setup Animator [Deaktiviert]
Profilname []
Im Profil speichern [1]
DIMM-Steckplatz Nummer [Steckplatz A1]
Download & Install ARMOURY CRATE app [Deaktiviert]
wenn man Turnaround Time Optimization aus macht, sowie DRAM training auf "ignore" (Disabled gibts nicht).
Den Init RTL Wert vorgibt, kann man mit der IO comp. ein wenig rumspielen, jedoch lassen sich die Werte nicht manuell eintragen.
Selbst wenn man die vom Board hinterlegten Werte einfach nur "nachträgt". Das endet dann automatisch in einem Post-error.
swdtechnik
Enthusiast
Hi xtremefunky
ASRock Timing Configurator Screenshot, Cpu, Mainboard (BIOS Verion)und DRAM (geizhals Link ) sind?
ASRock Timing Configurator Screenshot, Cpu, Mainboard (BIOS Verion)und DRAM (geizhals Link ) sind?
Zuletzt bearbeitet:
@swdtechnik danke, dass du dich meiner annimmst.
Das sind die aktuellen Daten:
CPU: 10980XE
MB: ASUS X299 Rampage Extreme VI Encore
Biosversion: 1403 mit modded Microcode (von mir selbst)
Aktueller DRAM: Vengeance 4000MHz C16
Ich habe auch noch ein Trident Z 4000CMHz C17 rumliegen bzw. welches ich die letzten Jahre verwendet habe.
Dieses macht aber mittlerweile keine 14-15-14 mehr, sondern "nur noch" 14-16-14.
Hatte die Woche davor ein Royal Gold 4600MHz C18 aber das war nicht so gut wie mein "altes" Trident Z Kit (welches ich vor 4 Jahren auch aus 5 Kits gebinnt hab).
Das sind die aktuellen Daten:
CPU: 10980XE
MB: ASUS X299 Rampage Extreme VI Encore
Biosversion: 1403 mit modded Microcode (von mir selbst)
Aktueller DRAM: Vengeance 4000MHz C16
Ich habe auch noch ein Trident Z 4000CMHz C17 rumliegen bzw. welches ich die letzten Jahre verwendet habe.
Dieses macht aber mittlerweile keine 14-15-14 mehr, sondern "nur noch" 14-16-14.
Hatte die Woche davor ein Royal Gold 4600MHz C18 aber das war nicht so gut wie mein "altes" Trident Z Kit (welches ich vor 4 Jahren auch aus 5 Kits gebinnt hab).
Anhänge
Zuletzt bearbeitet:
swdtechnik
Enthusiast
Kannst du bitte deine AKTUELLE Bios Settings als .txt File speichern und hier zeigen.
Yes, überhaupt kein Problem
[2024/06/11 18:03:39]
Ai Overclock Tuner [Manual]
CPU Strap [100]
BCLK Frequency [100.0000]
ASUS MultiCore Enhancement [Auto]
AVX Instruction Core Ratio Negative Offset [0]
AVX-512 Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
ALL-Core Ratio Limit [49]
Min. CPU Cache Ratio [30]
Max. CPU Cache Ratio [30]
BCLK Frequency : DRAM Frequency Ratio [100:100]
DRAM Frequency [DDR4-4000MHz]
Xtreme Tweaking [Enabled]
CPU SVID Support [Disabled]
DRAM CAS# Latency [14]
DRAM RAS# to CAS# Delay [15]
DRAM RAS# PRE Time [14]
DRAM RAS# ACT Time [34]
DRAM Command Rate [Timing 1T]
DRAM RAS# to RAS# Delay [4]
DRAM RAS# to RAS# Delay L [4]
DRAM REF Cycle Time [300]
DRAM Refresh Interval [32767]
DRAM WRITE Recovery Time [16]
DRAM READ to PRE Time [8]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM CKE Minimum Pulse Width [1]
DRAM Write Latency [14]
ODT RTTWR(CHA D0) [120]
ODT RTTWR(CHA D1) [Auto]
ODT RTTWR(CHB D0) [120]
ODT RTTWR(CHB D1) [Auto]
ODT RTTWR(CHC D0) [120]
ODT RTTWR(CHC D1) [Auto]
ODT RTTWR(CHD D0) [120]
ODT RTTWR(CHD D1) [Auto]
ODT RTTNOM(CHA D0) [60]
ODT RTTNOM(CHA D1) [Auto]
ODT RTTNOM(CHB D0) [60]
ODT RTTNOM(CHB D1) [Auto]
ODT RTTNOM(CHC D0) [60]
ODT RTTNOM(CHC D1) [Auto]
ODT RTTNOM(CHD D0) [60]
ODT RTTNOM(CHD D1) [Auto]
ODT RTTPARK(CHA D0) [34]
ODT RTTPARK(CHA D1) [Auto]
ODT RTTPARK(CHB D0) [34]
ODT RTTPARK(CHB D1) [Auto]
ODT RTTPARK(CHC D0) [34]
ODT RTTPARK(CHC D1) [Auto]
ODT RTTPARK(CHD D0) [34]
ODT RTTPARK(CHD D1) [Auto]
Data Rising Slope (CHAB) [Auto]
Data Rising Slope (CHCD) [Auto]
Data Rising Slope Offset (CHAB) [Auto]
Data Rising Slope Offset (CHCD) [Auto]
Cmd Rising Slope (CHAB) [Auto]
Cmd Rising Slope (CHCD) [Auto]
Cmd Rising Slope Offset (CHAB) [Auto]
Cmd Rising Slope Offset (CHCD) [Auto]
Ctl Rising Slope (CHAB) [Auto]
Ctl Rising Slope (CHCD) [Auto]
Ctl Rising Slope Offset (CHAB) [Auto]
Ctl Rising Slope Offset (CHCD) [Auto]
Data Falling Slope (CHAB) [Auto]
Data Falling Slope (CHCD) [Auto]
Data Falling Slope Offset (CHAB) [Auto]
Data Falling Slope Offset (CHCD) [Auto]
Cmd Falling Slope Falling Slope (CHAB) [Auto]
Cmd Falling Slope Falling Slope (CHCD) [Auto]
Cmd Falling Slope Offset (CHAB) [Auto]
Cmd Falling Slope Offset (CHCD) [Auto]
Ctl Falling Slope (CHAB) [Auto]
Ctl Falling Slope (CHCD) [Auto]
Ctl Falling Slope Offset (CHAB) [Auto]
Ctl Falling Slope Offset (CHCD) [Auto]
IMC Interleaving [Auto]
Channel Interleaving [Auto]
Rank Interleaving [Auto]
MC Vref(CHA) [Auto]
MC Vref(CHB) [Auto]
MC Vref(CHC) [Auto]
MC Vref(CHD) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHC) [Auto]
DRAM Vref(CHC) [Auto]
CTL Vref (CHA) [Auto]
CTL Verf (CHB) [Auto]
CTL Vref (CHC) [Auto]
CTL Verf (CHD) [Auto]
Receiver DQ Pre-emphasis [Auto]
Receiver DQ De-emphasis [Auto]
Transmitter DQ Pre-emphasis [Auto]
Transmitter DQ De-emphasis [Auto]
Receiver DQS Pre-emphasis [Auto]
Receiver DQS De-emphasis [Auto]
Transmitter DQS Pre-emphasis [Auto]
Transmitter DQS De-emphasis [Auto]
Receiver CMD Pre-emphasis [Auto]
Receiver CMD De-emphasis [Auto]
Transmitter CMD Pre-emphasis [Auto]
Transmitter CMD De-emphasis [Auto]
DRAM RTL INIT value [80]
DRAM RTL (CHA D0 R0) [Auto]
DRAM RTL (CHA D0 R1) [Auto]
DRAM RTL (CHA D1 R0) [Auto]
DRAM RTL (CHA D1 R1) [Auto]
DRAM RTL (CHB D0 R0) [Auto]
DRAM RTL (CHB D0 R1) [Auto]
DRAM RTL (CHB D1 R0) [Auto]
DRAM RTL (CHB D1 R1) [Auto]
DRAM RTL (CHC D0 R0) [Auto]
DRAM RTL (CHC D0 R1) [Auto]
DRAM RTL (CHC D1 R0) [Auto]
DRAM RTL (CHC D1 R1) [Auto]
DRAM RTL (CHD D0 R0) [Auto]
DRAM RTL (CHD D0 R1) [Auto]
DRAM RTL (CHD D1 R0) [Auto]
DRAM RTL (CHD D1 R1) [Auto]
DRAM IOL (CHA D0 R0) [Auto]
DRAM IOL (CHA D0 R1) [Auto]
DRAM IOL (CHA D1 R0) [Auto]
DRAM IOL (CHA D1 R1) [Auto]
DRAM IOL (CHB D0 R0) [Auto]
DRAM IOL (CHB D0 R1) [Auto]
DRAM IOL (CHB D1 R0) [Auto]
DRAM IOL (CHB D1 R1) [Auto]
DRAM IOL (CHC D0 R0) [Auto]
DRAM IOL (CHC D0 R1) [Auto]
DRAM IOL (CHC D1 R0) [Auto]
DRAM IOL (CHC D1 R1) [Auto]
DRAM IOL (CHD D0 R0) [Auto]
DRAM IOL (CHD D0 R1) [Auto]
DRAM IOL (CHD D1 R0) [Auto]
DRAM IOL (CHD D1 R1) [Auto]
DRAM IO Comp (CHA) [18]
DRAM IO Comp (CHB) [18]
DRAM IO Comp (CHC) [18]
DRAM IO Comp (CHD) [18]
tRRDR [4]
tRRDD [4]
tRWDR [8]
tRWDD [8]
tWRDR [4]
tWRDD [4]
tWWDR [4]
tWWDD [4]
tRWSR [8]
tCCD [Auto]
tCCD_L [Auto]
tCCDWR [Auto]
tCCDWR_L [Auto]
tRRDS [Auto]
tRWDS [Auto]
tWRDS [Auto]
tWWDS [Auto]
DRAM CLK Period [Auto]
Attempt Fast Boot [Enabled]
Attempt Fast Cold Boot [Enabled]
DRAM Training [Smart]
WR CRC feature Control [Auto]
Duty Cycle Training [Auto]
Read Vref Centering [Auto]
Eye Diagrams [Auto]
Turnaround Time Optimization [Disabled]
PDA [Auto]
Write Vref Centering [Auto]
Enhanced Training(CHA) [Enabled]
Enhanced Training(CHB) [Enabled]
Enhanced Training(CHC) [Enabled]
Enhanced Training(CHD) [Enabled]
CPU Load-line Calibration [Level 8]
CPU Current Capability [240%]
CPU VRM Switching Frequency [Manual]
Fixed CPU VRM Switching Frequency(KHz) [700]
CPU Power Duty Control [Extreme]
CPU Power Phase Control [Extreme]
CPU Power Thermal Control [125]
DRAM Current Capability [140%]
DRAM Power Phase Control [Extreme]
DRAM Switching Frequency [Manual]
Fixed DRAM Switching Frequency(KHz) [750]
CPU Input Boot Voltage [Auto]
CPU System Agent Boot Voltage [1.3000]
CPU VCCIO Boot Voltage [1.3500]
Enhanced Intel SpeedStep Technology [Enabled]
Turbo Mode [Enabled]
Long Duration Package Power Limit [4095]
Package Power Time Window [127]
Short Duration Package Power Limit [4095]
CPU Integrated VR Current Limit [1023.875]
CPU Integrated VR Fault Management [Disabled]
CPU Integrated VR Efficiency Management [High Performance]
VIN Tracker [Auto]
Self-tracked Clocking [Enabled]
PCIe Gen3 PLL Clock Control [Enabled]
PLL Post Divider Adjust [Auto]
Change PLLTRIM Prefix [+]
Change PllTrim Value [Auto]
Change MC-PLLTRIM Prefix [+]
Change MC-PllTrim Value [Auto]
Turbo Residence Tweak 0 [11]
Turbo Residence Tweak 1 [9]
Turbo Residence Tweak 2 [7]
Turbo Residence Tweak 3 [2]
Initial BCLK Frequency [Auto]
CPU BCLK Amplitude [1000mV]
CPU BCLK Spread Spectrum [Disabled]
CPU BCLK Frequency Slew Rate [Slow]
CPU BCLK Slew Rate [4.5V/ns]
PCIE/DMI Slew Rate [4.5V/ns]
CPU AUX1 Voltage [0.00000]
CPU AUX2 Voltage [0.00000]
CPU Input Reset Voltage [Auto]
VTTDDR Voltage(CHA, CHB) [Auto]
VTTDDR Voltage(CHC, CHD) [Auto]
VPPDDR Voltage (CHA, CHB) [2.60000]
VPPDDR Voltage (CHC, CHD) [2.60000]
DRAM Eventual Voltage(CHA, CHB) [Auto]
DRAM Eventual Voltage(CHC, CHD) [Auto]
Package Temperature Threshold [65]
Regulate Frequency by above Threshold [Disabled]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [More inclined to update]
Optimism Scale [88]
CPU Core Voltage [Manual Mode]
CPU Core Voltage Override [1.270]
CPU Cache Voltage [Manual Mode]
CPU Cache Voltage Override [1.330]
Uncore Voltage Offset [0.500]
Uncore Voltage Offset Prefix [+]
CPU Input Voltage [1.950]
DRAM Voltage(CHA, CHB) [1.5800]
DRAM Voltage(CHC, CHD) [1.5900]
CPU VCCIO Voltage [1.27000]
CPU System Agent Voltage [1.25000]
PCH Core Voltage [1.00000]
PLL Reference Offset Mode Sign [+]
PLL Reference Offset Value [0]
Hyper-Threading [ALL] [Enabled]
Max CPUID Value Limit [Disabled]
Execute Disable Bit [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Prefetch [Enabled]
VMX [Enabled]
Boot performance mode [Max Performance]
Maximum CPU Core Temperature [105]
Active Physical Processor Core 0 [Enabled]
Active Physical Processor Core 1 [Enabled]
Active Physical Processor Core 2 [Enabled]
Active Physical Processor Core 3 [Enabled]
Active Physical Processor Core 4 [Enabled]
Active Physical Processor Core 5 [Enabled]
Active Physical Processor Core 6 [Enabled]
Active Physical Processor Core 7 [Enabled]
Active Physical Processor Core 8 [Enabled]
Active Physical Processor Core 9 [Enabled]
Active Physical Processor Core 10 [Enabled]
Active Physical Processor Core 11 [Enabled]
Active Physical Processor Core 12 [Enabled]
Active Physical Processor Core 13 [Enabled]
Active Physical Processor Core 14 [Enabled]
Active Physical Processor Core 15 [Enabled]
Active Physical Processor Core 16 [Enabled]
Active Physical Processor Core 17 [Enabled]
Enhanced Intel SpeedStep Technology [Enabled]
Turbo Mode [Enabled]
Autonomous Core C-State [Disabled]
Intel(R) Speed Shift Technology [Disabled]
MFC Mode Override [OS Native Support]
MSR Lock Control [Enabled]
PCH DMI ASPM [Enabled]
ASPM [Auto]
SA DMI ASPM [Auto]
PEG ASPM Support [Auto]
Intel® VT for Directed I/O (VT-d) [Enabled]
MCTP [Enabled]
ACS Control [Enabled]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Auto]
PCIe Speed [Gen 3 (8 GT/s)]
SATA Controller(s) [Enabled]
SATA Mode Selection [AHCI]
S.M.A.R.T. Status Check [Enabled]
Aggressive LPM Support [Disabled]
SATA6G_1 [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2 [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3 [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4 [Enabled]
SATA6G_4 Hot Plug [Disabled]
SATA6G_5 [Enabled]
SATA6G_5 Hot Plug [Disabled]
SATA6G_6 [Enabled]
SATA6G_6 Hot Plug [Disabled]
SATA6G_7 [Enabled]
SATA6G_7 Hot Plug [Disabled]
SATA6G_8 [Enabled]
SATA6G_8 Hot Plug [Disabled]
Above 4G Decoding [Enabled]
Re-Size BAR Support [Auto]
Security Device Support [Disable]
Disable Block Sid [Disabled]
PCIEX16_1 [Disabled]
PCIEX16_2 [Disabled]
PCIEX16_3 [Disabled]
DIMM.2_1 [Disabled]
DIMM.2_2 [Disabled]
HD Audio Controller [Disabled]
M.2_2 & PCIEX4_1 source selection [M.2_2]
CPU PCIE configuration mode [Mode 3 (x16/ x8/ x8)]
Asmedia Back 1A/1C USB 3.2 Gen2 Controller [Enabled]
Asmedia Front 2C USB 3.2 Gen2 Controller [Disabled]
Asmedia Back 1C USB 3.2 Gen2X2 Controller [Enabled]
USB Type C Power Switch [Enabled]
USB power delivery in Soft Off state (S5) [Enabled]
When system is in working state [All On]
When system is in sleep, hibernate or soft off states [All On]
Wi-Fi 6 (802.11ax) [Enabled]
Bluetooth Controller [Enabled]
Intel LAN Controller [Enabled]
Intel LAN PXE Option ROM [Disabled]
10G LAN Card [Disabled]
ErP Ready [Disabled]
Restore AC Power Loss [Power Off]
Power On By PCI-E/PCI [Disabled]
Power On By RTC [Disabled]
Legacy USB Support [Enabled]
USB Mass Storage Driver Support [Enabled]
U32G2_EC1 [Enabled]
U32G2_EC2 [Enabled]
U32G2X2_EC1 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
U32G1_E5 [Enabled]
U32G1_E6 [Enabled]
U32G1_E7 [Enabled]
U32G1_E8 [Enabled]
U32G1_3 [Enabled]
U32G1_4 [Enabled]
U32G1_5 [Enabled]
U32G1_6 [Enabled]
LAN2_USB8 [Enabled]
USB_9 [Enabled]
USB_10 [Enabled]
Network Stack [Disabled]
Device [CT2000MX500SSD1]
PTT [Enable]
PTP aware OS [PTP Aware]
CPU Temperature [Monitor]
CPU Package [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
PCH Temperature [Monitor]
T Sensor 1 Temperature [Monitor]
T Sensor 2 Temperature [Monitor]
DIMM.2 Sensor 1 [Monitor]
DIMM.2 Sensor 2 [Monitor]
Water In T Sensor [Monitor]
Water Out T Sensor [Monitor]
WB In T Sensor [Monitor]
WB Out T Sensor [Monitor]
EXT_Sensor1 Temperature [Monitor]
EXT_Sensor2 Temperature [Monitor]
EXT_Sensor3 Temperature [Monitor]
CPU Fan Speed [Ignore]
CPU Optional Fan Speed [Ignore]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
High Amp Fan Speed [Monitor]
Water Pump+ 1 Speed [Monitor]
Water Pump+ 2 Speed [Monitor]
HS Fan Speed [Monitor]
Flow Rate [Monitor]
WB Flow Rate [Monitor]
Extension Fan 1 Speed [Monitor]
Extension Fan 2 Speed [Monitor]
Extension Fan 3 Speed [Monitor]
Extension Fan 4 Speed [Monitor]
Extension Fan 5 Speed [Monitor]
Extension Fan 6 Speed [Monitor]
CPU Core Voltage [Monitor]
3.3V Voltage [Monitor]
5V Voltage [Monitor]
12V Voltage [Monitor]
CPU Q-Fan Control [Disabled]
Chassis Fan 1 Q-Fan Control [PWM Mode]
Chassis Fan 1 Q-Fan Source [DIMM.2 Sensor 1]
Chassis Fan 1 Step Up [51 sec]
Chassis Fan 1 Step Down [51 sec]
Chassis Fan 1 Speed Low Limit [600 RPM]
Chassis Fan 1 Profile [Manual]
Chassis Fan 1 Upper Temperature [35]
Chassis Fan 1 Max. Duty Cycle (%) [100]
Chassis Fan 1 Middle Temperature [27]
Chassis Fan 1 Middle. Duty Cycle (%) [52]
Chassis Fan 1 Lower Temperature [21]
Chassis Fan 1 Min. Duty Cycle (%) [20]
Chassis Fan 2 Q-Fan Control [DC Mode]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [51 sec]
Chassis Fan 2 Step Down [51 sec]
Chassis Fan 2 Speed Low Limit [Ignore]
Chassis Fan 2 Profile [Manual]
Chassis Fan 2 Upper Temperature [70]
Chassis Fan 2 Max. Duty Cycle (%) [100]
Chassis Fan 2 Middle Temperature [45]
Chassis Fan 2 Middle. Duty Cycle (%) [60]
Chassis Fan 2 Lower Temperature [35]
Chassis Fan 2 Min. Duty Cycle (%) [30]
Chassis Fan 2 Allow Fan Stop [Disabled]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [51 sec]
Chassis Fan 3 Step Down [51 sec]
Chassis Fan 3 Speed Low Limit [Ignore]
Chassis Fan 3 Profile [Manual]
Chassis Fan 3 Upper Temperature [70]
Chassis Fan 3 Max. Duty Cycle (%) [100]
Chassis Fan 3 Middle Temperature [45]
Chassis Fan 3 Middle. Duty Cycle (%) [60]
Chassis Fan 3 Lower Temperature [35]
Chassis Fan 3 Min. Duty Cycle (%) [30]
Chassis Fan 3 Allow Fan Stop [Disabled]
High Amp Fan Control [Disabled]
Extension Fan 1 Q-Fan Control [PWM Mode]
Extension Fan 1 Q-Fan Source [CPU]
Extension Fan 1 Step Up [0 sec]
Extension Fan 1 Step Down [0 sec]
Extension Fan 1 Speed Low Limit [200 RPM]
Extension Fan 1 Profile [Silent]
Extension Fan 2 Q-Fan Control [PWM Mode]
Extension Fan 2 Q-Fan Source [CPU]
Extension Fan 2 Step Up [0 sec]
Extension Fan 2 Step Down [0 sec]
Extension Fan 2 Speed Low Limit [200 RPM]
Extension Fan 2 Profile [Silent]
Extension Fan 3 Q-Fan Control [PWM Mode]
Extension Fan 3 Q-Fan Source [CPU]
Extension Fan 3 Step Up [0 sec]
Extension Fan 3 Step Down [0 sec]
Extension Fan 3 Speed Low Limit [200 RPM]
Extension Fan 3 Profile [Silent]
Extension Fan 4 Q-Fan Control [PWM Mode]
Extension Fan 4 Q-Fan Source [CPU]
Extension Fan 4 Step Up [0 sec]
Extension Fan 4 Step Down [0 sec]
Extension Fan 4 Speed Low Limit [200 RPM]
Extension Fan 4 Profile [Silent]
Extension Fan 5 Q-Fan Control [PWM Mode]
Extension Fan 5 Q-Fan Source [CPU]
Extension Fan 5 Step Up [0 sec]
Extension Fan 5 Step Down [0 sec]
Extension Fan 5 Speed Low Limit [200 RPM]
Extension Fan 5 Profile [Silent]
Extension Fan 6 Q-Fan Control [PWM Mode]
Extension Fan 6 Q-Fan Source [CPU]
Extension Fan 6 Step Up [0 sec]
Extension Fan 6 Step Down [0 sec]
Extension Fan 6 Speed Low Limit [200 RPM]
Extension Fan 6 Profile [Silent]
Heatsink Fan Q-Fan Control [Disabled]
Water Pump+ 1 Control [Disabled]
Water Pump+ 2 Control [Disabled]
CPU Temperature LED Switch [Enabled]
Fast Boot [Disabled]
Above 4G Decoding [Enabled]
First VGA 4G Decode [Above_4G]
Boot Logo Display [Auto]
POST Delay Time [1 sec]
Boot up NumLock State [Enabled]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Enabled]
Interrupt 19 Capture [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
Launch CSM [Disabled]
OS Type [Other OS]
AMI Native NVMe Driver Support [Enabled]
Flexkey [DirectKey]
Setup Animator [Disabled]
Load from Profile [7]
Profile Name [corsairtesting]
Save to Profile [7]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Enabled]
Bus Interface [PCIEX16_1]
Ai Overclock Tuner [Manual]
CPU Strap [100]
BCLK Frequency [100.0000]
ASUS MultiCore Enhancement [Auto]
AVX Instruction Core Ratio Negative Offset [0]
AVX-512 Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
ALL-Core Ratio Limit [49]
Min. CPU Cache Ratio [30]
Max. CPU Cache Ratio [30]
BCLK Frequency : DRAM Frequency Ratio [100:100]
DRAM Frequency [DDR4-4000MHz]
Xtreme Tweaking [Enabled]
CPU SVID Support [Disabled]
DRAM CAS# Latency [14]
DRAM RAS# to CAS# Delay [15]
DRAM RAS# PRE Time [14]
DRAM RAS# ACT Time [34]
DRAM Command Rate [Timing 1T]
DRAM RAS# to RAS# Delay [4]
DRAM RAS# to RAS# Delay L [4]
DRAM REF Cycle Time [300]
DRAM Refresh Interval [32767]
DRAM WRITE Recovery Time [16]
DRAM READ to PRE Time [8]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM CKE Minimum Pulse Width [1]
DRAM Write Latency [14]
ODT RTTWR(CHA D0) [120]
ODT RTTWR(CHA D1) [Auto]
ODT RTTWR(CHB D0) [120]
ODT RTTWR(CHB D1) [Auto]
ODT RTTWR(CHC D0) [120]
ODT RTTWR(CHC D1) [Auto]
ODT RTTWR(CHD D0) [120]
ODT RTTWR(CHD D1) [Auto]
ODT RTTNOM(CHA D0) [60]
ODT RTTNOM(CHA D1) [Auto]
ODT RTTNOM(CHB D0) [60]
ODT RTTNOM(CHB D1) [Auto]
ODT RTTNOM(CHC D0) [60]
ODT RTTNOM(CHC D1) [Auto]
ODT RTTNOM(CHD D0) [60]
ODT RTTNOM(CHD D1) [Auto]
ODT RTTPARK(CHA D0) [34]
ODT RTTPARK(CHA D1) [Auto]
ODT RTTPARK(CHB D0) [34]
ODT RTTPARK(CHB D1) [Auto]
ODT RTTPARK(CHC D0) [34]
ODT RTTPARK(CHC D1) [Auto]
ODT RTTPARK(CHD D0) [34]
ODT RTTPARK(CHD D1) [Auto]
Data Rising Slope (CHAB) [Auto]
Data Rising Slope (CHCD) [Auto]
Data Rising Slope Offset (CHAB) [Auto]
Data Rising Slope Offset (CHCD) [Auto]
Cmd Rising Slope (CHAB) [Auto]
Cmd Rising Slope (CHCD) [Auto]
Cmd Rising Slope Offset (CHAB) [Auto]
Cmd Rising Slope Offset (CHCD) [Auto]
Ctl Rising Slope (CHAB) [Auto]
Ctl Rising Slope (CHCD) [Auto]
Ctl Rising Slope Offset (CHAB) [Auto]
Ctl Rising Slope Offset (CHCD) [Auto]
Data Falling Slope (CHAB) [Auto]
Data Falling Slope (CHCD) [Auto]
Data Falling Slope Offset (CHAB) [Auto]
Data Falling Slope Offset (CHCD) [Auto]
Cmd Falling Slope Falling Slope (CHAB) [Auto]
Cmd Falling Slope Falling Slope (CHCD) [Auto]
Cmd Falling Slope Offset (CHAB) [Auto]
Cmd Falling Slope Offset (CHCD) [Auto]
Ctl Falling Slope (CHAB) [Auto]
Ctl Falling Slope (CHCD) [Auto]
Ctl Falling Slope Offset (CHAB) [Auto]
Ctl Falling Slope Offset (CHCD) [Auto]
IMC Interleaving [Auto]
Channel Interleaving [Auto]
Rank Interleaving [Auto]
MC Vref(CHA) [Auto]
MC Vref(CHB) [Auto]
MC Vref(CHC) [Auto]
MC Vref(CHD) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHC) [Auto]
DRAM Vref(CHC) [Auto]
CTL Vref (CHA) [Auto]
CTL Verf (CHB) [Auto]
CTL Vref (CHC) [Auto]
CTL Verf (CHD) [Auto]
Receiver DQ Pre-emphasis [Auto]
Receiver DQ De-emphasis [Auto]
Transmitter DQ Pre-emphasis [Auto]
Transmitter DQ De-emphasis [Auto]
Receiver DQS Pre-emphasis [Auto]
Receiver DQS De-emphasis [Auto]
Transmitter DQS Pre-emphasis [Auto]
Transmitter DQS De-emphasis [Auto]
Receiver CMD Pre-emphasis [Auto]
Receiver CMD De-emphasis [Auto]
Transmitter CMD Pre-emphasis [Auto]
Transmitter CMD De-emphasis [Auto]
DRAM RTL INIT value [80]
DRAM RTL (CHA D0 R0) [Auto]
DRAM RTL (CHA D0 R1) [Auto]
DRAM RTL (CHA D1 R0) [Auto]
DRAM RTL (CHA D1 R1) [Auto]
DRAM RTL (CHB D0 R0) [Auto]
DRAM RTL (CHB D0 R1) [Auto]
DRAM RTL (CHB D1 R0) [Auto]
DRAM RTL (CHB D1 R1) [Auto]
DRAM RTL (CHC D0 R0) [Auto]
DRAM RTL (CHC D0 R1) [Auto]
DRAM RTL (CHC D1 R0) [Auto]
DRAM RTL (CHC D1 R1) [Auto]
DRAM RTL (CHD D0 R0) [Auto]
DRAM RTL (CHD D0 R1) [Auto]
DRAM RTL (CHD D1 R0) [Auto]
DRAM RTL (CHD D1 R1) [Auto]
DRAM IOL (CHA D0 R0) [Auto]
DRAM IOL (CHA D0 R1) [Auto]
DRAM IOL (CHA D1 R0) [Auto]
DRAM IOL (CHA D1 R1) [Auto]
DRAM IOL (CHB D0 R0) [Auto]
DRAM IOL (CHB D0 R1) [Auto]
DRAM IOL (CHB D1 R0) [Auto]
DRAM IOL (CHB D1 R1) [Auto]
DRAM IOL (CHC D0 R0) [Auto]
DRAM IOL (CHC D0 R1) [Auto]
DRAM IOL (CHC D1 R0) [Auto]
DRAM IOL (CHC D1 R1) [Auto]
DRAM IOL (CHD D0 R0) [Auto]
DRAM IOL (CHD D0 R1) [Auto]
DRAM IOL (CHD D1 R0) [Auto]
DRAM IOL (CHD D1 R1) [Auto]
DRAM IO Comp (CHA) [18]
DRAM IO Comp (CHB) [18]
DRAM IO Comp (CHC) [18]
DRAM IO Comp (CHD) [18]
tRRDR [4]
tRRDD [4]
tRWDR [8]
tRWDD [8]
tWRDR [4]
tWRDD [4]
tWWDR [4]
tWWDD [4]
tRWSR [8]
tCCD [Auto]
tCCD_L [Auto]
tCCDWR [Auto]
tCCDWR_L [Auto]
tRRDS [Auto]
tRWDS [Auto]
tWRDS [Auto]
tWWDS [Auto]
DRAM CLK Period [Auto]
Attempt Fast Boot [Enabled]
Attempt Fast Cold Boot [Enabled]
DRAM Training [Smart]
WR CRC feature Control [Auto]
Duty Cycle Training [Auto]
Read Vref Centering [Auto]
Eye Diagrams [Auto]
Turnaround Time Optimization [Disabled]
PDA [Auto]
Write Vref Centering [Auto]
Enhanced Training(CHA) [Enabled]
Enhanced Training(CHB) [Enabled]
Enhanced Training(CHC) [Enabled]
Enhanced Training(CHD) [Enabled]
CPU Load-line Calibration [Level 8]
CPU Current Capability [240%]
CPU VRM Switching Frequency [Manual]
Fixed CPU VRM Switching Frequency(KHz) [700]
CPU Power Duty Control [Extreme]
CPU Power Phase Control [Extreme]
CPU Power Thermal Control [125]
DRAM Current Capability [140%]
DRAM Power Phase Control [Extreme]
DRAM Switching Frequency [Manual]
Fixed DRAM Switching Frequency(KHz) [750]
CPU Input Boot Voltage [Auto]
CPU System Agent Boot Voltage [1.3000]
CPU VCCIO Boot Voltage [1.3500]
Enhanced Intel SpeedStep Technology [Enabled]
Turbo Mode [Enabled]
Long Duration Package Power Limit [4095]
Package Power Time Window [127]
Short Duration Package Power Limit [4095]
CPU Integrated VR Current Limit [1023.875]
CPU Integrated VR Fault Management [Disabled]
CPU Integrated VR Efficiency Management [High Performance]
VIN Tracker [Auto]
Self-tracked Clocking [Enabled]
PCIe Gen3 PLL Clock Control [Enabled]
PLL Post Divider Adjust [Auto]
Change PLLTRIM Prefix [+]
Change PllTrim Value [Auto]
Change MC-PLLTRIM Prefix [+]
Change MC-PllTrim Value [Auto]
Turbo Residence Tweak 0 [11]
Turbo Residence Tweak 1 [9]
Turbo Residence Tweak 2 [7]
Turbo Residence Tweak 3 [2]
Initial BCLK Frequency [Auto]
CPU BCLK Amplitude [1000mV]
CPU BCLK Spread Spectrum [Disabled]
CPU BCLK Frequency Slew Rate [Slow]
CPU BCLK Slew Rate [4.5V/ns]
PCIE/DMI Slew Rate [4.5V/ns]
CPU AUX1 Voltage [0.00000]
CPU AUX2 Voltage [0.00000]
CPU Input Reset Voltage [Auto]
VTTDDR Voltage(CHA, CHB) [Auto]
VTTDDR Voltage(CHC, CHD) [Auto]
VPPDDR Voltage (CHA, CHB) [2.60000]
VPPDDR Voltage (CHC, CHD) [2.60000]
DRAM Eventual Voltage(CHA, CHB) [Auto]
DRAM Eventual Voltage(CHC, CHD) [Auto]
Package Temperature Threshold [65]
Regulate Frequency by above Threshold [Disabled]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [More inclined to update]
Optimism Scale [88]
CPU Core Voltage [Manual Mode]
CPU Core Voltage Override [1.270]
CPU Cache Voltage [Manual Mode]
CPU Cache Voltage Override [1.330]
Uncore Voltage Offset [0.500]
Uncore Voltage Offset Prefix [+]
CPU Input Voltage [1.950]
DRAM Voltage(CHA, CHB) [1.5800]
DRAM Voltage(CHC, CHD) [1.5900]
CPU VCCIO Voltage [1.27000]
CPU System Agent Voltage [1.25000]
PCH Core Voltage [1.00000]
PLL Reference Offset Mode Sign [+]
PLL Reference Offset Value [0]
Hyper-Threading [ALL] [Enabled]
Max CPUID Value Limit [Disabled]
Execute Disable Bit [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Prefetch [Enabled]
VMX [Enabled]
Boot performance mode [Max Performance]
Maximum CPU Core Temperature [105]
Active Physical Processor Core 0 [Enabled]
Active Physical Processor Core 1 [Enabled]
Active Physical Processor Core 2 [Enabled]
Active Physical Processor Core 3 [Enabled]
Active Physical Processor Core 4 [Enabled]
Active Physical Processor Core 5 [Enabled]
Active Physical Processor Core 6 [Enabled]
Active Physical Processor Core 7 [Enabled]
Active Physical Processor Core 8 [Enabled]
Active Physical Processor Core 9 [Enabled]
Active Physical Processor Core 10 [Enabled]
Active Physical Processor Core 11 [Enabled]
Active Physical Processor Core 12 [Enabled]
Active Physical Processor Core 13 [Enabled]
Active Physical Processor Core 14 [Enabled]
Active Physical Processor Core 15 [Enabled]
Active Physical Processor Core 16 [Enabled]
Active Physical Processor Core 17 [Enabled]
Enhanced Intel SpeedStep Technology [Enabled]
Turbo Mode [Enabled]
Autonomous Core C-State [Disabled]
Intel(R) Speed Shift Technology [Disabled]
MFC Mode Override [OS Native Support]
MSR Lock Control [Enabled]
PCH DMI ASPM [Enabled]
ASPM [Auto]
SA DMI ASPM [Auto]
PEG ASPM Support [Auto]
Intel® VT for Directed I/O (VT-d) [Enabled]
MCTP [Enabled]
ACS Control [Enabled]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Auto]
PCIe Speed [Gen 3 (8 GT/s)]
SATA Controller(s) [Enabled]
SATA Mode Selection [AHCI]
S.M.A.R.T. Status Check [Enabled]
Aggressive LPM Support [Disabled]
SATA6G_1 [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2 [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3 [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4 [Enabled]
SATA6G_4 Hot Plug [Disabled]
SATA6G_5 [Enabled]
SATA6G_5 Hot Plug [Disabled]
SATA6G_6 [Enabled]
SATA6G_6 Hot Plug [Disabled]
SATA6G_7 [Enabled]
SATA6G_7 Hot Plug [Disabled]
SATA6G_8 [Enabled]
SATA6G_8 Hot Plug [Disabled]
Above 4G Decoding [Enabled]
Re-Size BAR Support [Auto]
Security Device Support [Disable]
Disable Block Sid [Disabled]
PCIEX16_1 [Disabled]
PCIEX16_2 [Disabled]
PCIEX16_3 [Disabled]
DIMM.2_1 [Disabled]
DIMM.2_2 [Disabled]
HD Audio Controller [Disabled]
M.2_2 & PCIEX4_1 source selection [M.2_2]
CPU PCIE configuration mode [Mode 3 (x16/ x8/ x8)]
Asmedia Back 1A/1C USB 3.2 Gen2 Controller [Enabled]
Asmedia Front 2C USB 3.2 Gen2 Controller [Disabled]
Asmedia Back 1C USB 3.2 Gen2X2 Controller [Enabled]
USB Type C Power Switch [Enabled]
USB power delivery in Soft Off state (S5) [Enabled]
When system is in working state [All On]
When system is in sleep, hibernate or soft off states [All On]
Wi-Fi 6 (802.11ax) [Enabled]
Bluetooth Controller [Enabled]
Intel LAN Controller [Enabled]
Intel LAN PXE Option ROM [Disabled]
10G LAN Card [Disabled]
ErP Ready [Disabled]
Restore AC Power Loss [Power Off]
Power On By PCI-E/PCI [Disabled]
Power On By RTC [Disabled]
Legacy USB Support [Enabled]
USB Mass Storage Driver Support [Enabled]
U32G2_EC1 [Enabled]
U32G2_EC2 [Enabled]
U32G2X2_EC1 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
U32G1_E5 [Enabled]
U32G1_E6 [Enabled]
U32G1_E7 [Enabled]
U32G1_E8 [Enabled]
U32G1_3 [Enabled]
U32G1_4 [Enabled]
U32G1_5 [Enabled]
U32G1_6 [Enabled]
LAN2_USB8 [Enabled]
USB_9 [Enabled]
USB_10 [Enabled]
Network Stack [Disabled]
Device [CT2000MX500SSD1]
PTT [Enable]
PTP aware OS [PTP Aware]
CPU Temperature [Monitor]
CPU Package [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
PCH Temperature [Monitor]
T Sensor 1 Temperature [Monitor]
T Sensor 2 Temperature [Monitor]
DIMM.2 Sensor 1 [Monitor]
DIMM.2 Sensor 2 [Monitor]
Water In T Sensor [Monitor]
Water Out T Sensor [Monitor]
WB In T Sensor [Monitor]
WB Out T Sensor [Monitor]
EXT_Sensor1 Temperature [Monitor]
EXT_Sensor2 Temperature [Monitor]
EXT_Sensor3 Temperature [Monitor]
CPU Fan Speed [Ignore]
CPU Optional Fan Speed [Ignore]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
High Amp Fan Speed [Monitor]
Water Pump+ 1 Speed [Monitor]
Water Pump+ 2 Speed [Monitor]
HS Fan Speed [Monitor]
Flow Rate [Monitor]
WB Flow Rate [Monitor]
Extension Fan 1 Speed [Monitor]
Extension Fan 2 Speed [Monitor]
Extension Fan 3 Speed [Monitor]
Extension Fan 4 Speed [Monitor]
Extension Fan 5 Speed [Monitor]
Extension Fan 6 Speed [Monitor]
CPU Core Voltage [Monitor]
3.3V Voltage [Monitor]
5V Voltage [Monitor]
12V Voltage [Monitor]
CPU Q-Fan Control [Disabled]
Chassis Fan 1 Q-Fan Control [PWM Mode]
Chassis Fan 1 Q-Fan Source [DIMM.2 Sensor 1]
Chassis Fan 1 Step Up [51 sec]
Chassis Fan 1 Step Down [51 sec]
Chassis Fan 1 Speed Low Limit [600 RPM]
Chassis Fan 1 Profile [Manual]
Chassis Fan 1 Upper Temperature [35]
Chassis Fan 1 Max. Duty Cycle (%) [100]
Chassis Fan 1 Middle Temperature [27]
Chassis Fan 1 Middle. Duty Cycle (%) [52]
Chassis Fan 1 Lower Temperature [21]
Chassis Fan 1 Min. Duty Cycle (%) [20]
Chassis Fan 2 Q-Fan Control [DC Mode]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [51 sec]
Chassis Fan 2 Step Down [51 sec]
Chassis Fan 2 Speed Low Limit [Ignore]
Chassis Fan 2 Profile [Manual]
Chassis Fan 2 Upper Temperature [70]
Chassis Fan 2 Max. Duty Cycle (%) [100]
Chassis Fan 2 Middle Temperature [45]
Chassis Fan 2 Middle. Duty Cycle (%) [60]
Chassis Fan 2 Lower Temperature [35]
Chassis Fan 2 Min. Duty Cycle (%) [30]
Chassis Fan 2 Allow Fan Stop [Disabled]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [51 sec]
Chassis Fan 3 Step Down [51 sec]
Chassis Fan 3 Speed Low Limit [Ignore]
Chassis Fan 3 Profile [Manual]
Chassis Fan 3 Upper Temperature [70]
Chassis Fan 3 Max. Duty Cycle (%) [100]
Chassis Fan 3 Middle Temperature [45]
Chassis Fan 3 Middle. Duty Cycle (%) [60]
Chassis Fan 3 Lower Temperature [35]
Chassis Fan 3 Min. Duty Cycle (%) [30]
Chassis Fan 3 Allow Fan Stop [Disabled]
High Amp Fan Control [Disabled]
Extension Fan 1 Q-Fan Control [PWM Mode]
Extension Fan 1 Q-Fan Source [CPU]
Extension Fan 1 Step Up [0 sec]
Extension Fan 1 Step Down [0 sec]
Extension Fan 1 Speed Low Limit [200 RPM]
Extension Fan 1 Profile [Silent]
Extension Fan 2 Q-Fan Control [PWM Mode]
Extension Fan 2 Q-Fan Source [CPU]
Extension Fan 2 Step Up [0 sec]
Extension Fan 2 Step Down [0 sec]
Extension Fan 2 Speed Low Limit [200 RPM]
Extension Fan 2 Profile [Silent]
Extension Fan 3 Q-Fan Control [PWM Mode]
Extension Fan 3 Q-Fan Source [CPU]
Extension Fan 3 Step Up [0 sec]
Extension Fan 3 Step Down [0 sec]
Extension Fan 3 Speed Low Limit [200 RPM]
Extension Fan 3 Profile [Silent]
Extension Fan 4 Q-Fan Control [PWM Mode]
Extension Fan 4 Q-Fan Source [CPU]
Extension Fan 4 Step Up [0 sec]
Extension Fan 4 Step Down [0 sec]
Extension Fan 4 Speed Low Limit [200 RPM]
Extension Fan 4 Profile [Silent]
Extension Fan 5 Q-Fan Control [PWM Mode]
Extension Fan 5 Q-Fan Source [CPU]
Extension Fan 5 Step Up [0 sec]
Extension Fan 5 Step Down [0 sec]
Extension Fan 5 Speed Low Limit [200 RPM]
Extension Fan 5 Profile [Silent]
Extension Fan 6 Q-Fan Control [PWM Mode]
Extension Fan 6 Q-Fan Source [CPU]
Extension Fan 6 Step Up [0 sec]
Extension Fan 6 Step Down [0 sec]
Extension Fan 6 Speed Low Limit [200 RPM]
Extension Fan 6 Profile [Silent]
Heatsink Fan Q-Fan Control [Disabled]
Water Pump+ 1 Control [Disabled]
Water Pump+ 2 Control [Disabled]
CPU Temperature LED Switch [Enabled]
Fast Boot [Disabled]
Above 4G Decoding [Enabled]
First VGA 4G Decode [Above_4G]
Boot Logo Display [Auto]
POST Delay Time [1 sec]
Boot up NumLock State [Enabled]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Enabled]
Interrupt 19 Capture [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
Launch CSM [Disabled]
OS Type [Other OS]
AMI Native NVMe Driver Support [Enabled]
Flexkey [DirectKey]
Setup Animator [Disabled]
Load from Profile [7]
Profile Name [corsairtesting]
Save to Profile [7]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Enabled]
Bus Interface [PCIEX16_1]
swdtechnik
Enthusiast
Versuch erstmal bitte deine DRAM RTL INIT value weiter nach unten drücken:
- alle DRAM IO Comp wieder auf "Auto", speichern und Restart
- ins Bios gehen
- DRAM RTL INIT value von 80 auf 79 ändern, speichern und Restart
und die Zahl so weiter nach unten korrigieren bis er nicht mehr bootet.
Dann nimmst du die letzte funktionierende DRAM RTL INIT value und nun stellst du alle DRAM IO Comp Werte immer eine Zahl nach oben.
Du fängst zBsp. mit DRAM IO Comp (CHA) [18] an.
Bootet?, Wenn JA dann ins Bios und DRAM IO Comp (CHA) [19] ->speichern und Restart -> bootet?, wenn JA dann -> DRAM IO Comp (CHA) [20]... und so weiter bis nicht mehr bootet.
Dann nimmst du letzte funktionierende Kombination und zeigst du uns dein Screenshot.
- alle DRAM IO Comp wieder auf "Auto", speichern und Restart
- ins Bios gehen
- DRAM RTL INIT value von 80 auf 79 ändern, speichern und Restart
und die Zahl so weiter nach unten korrigieren bis er nicht mehr bootet.
Dann nimmst du die letzte funktionierende DRAM RTL INIT value und nun stellst du alle DRAM IO Comp Werte immer eine Zahl nach oben.
Du fängst zBsp. mit DRAM IO Comp (CHA) [18] an.
Bootet?, Wenn JA dann ins Bios und DRAM IO Comp (CHA) [19] ->speichern und Restart -> bootet?, wenn JA dann -> DRAM IO Comp (CHA) [20]... und so weiter bis nicht mehr bootet.
Dann nimmst du letzte funktionierende Kombination und zeigst du uns dein Screenshot.
Alles klar, danke erstmal.
Also den INIT Wert Postet / Bootet ab 63 nicht mehr. 64 Postet und Bootet, jedoch sind die Werte schlechter als bei 65.
Da es hier um eine Machbarkeitsstudie geht... schätze ich mal.. ich hab den Wert 65 angenommen.
Damit geht die IO Compensation auf maximal 20 hoch und damit landet man bei folgenden Werten ATC-werten.
Ob das Stable ist, hab ich nicht wirklich eruiert, aber ich finde mein MB sehr komisch wenn es um RTL und IOL geht.
Von 65 auf 80 hoch passiert nahezu nichts mehr. Bzw. Es hat sich so angefühlt als würde eigentlich nur etwas zwischen 65 und 70 passieren.
Darüber scheint es dem Mainboard völlig egal zu sein. Selbst 100 spuckt die selben Werte aus.
IO Comp ist auch sehr lustig. Default ist immer 18. Würde man weniger compensation fahren wollen, postet das System auch nicht mehr.
Das ist lustig.
Natürlich sind niedrigere RTL und IOL-Werte immer willkommen. Jedoch wollte ich genau das Gegenteil erreichen / versuchen um (stable) 4200MHz auf dieser CPU zu sehen....
Mit ODT und Slew rates hab ich soweit rumspielen können, sodass ich von 4200MHz no post, über kurz vor boot und mit der intensiven Anpassung von Slew jetzt sogar
AIDA64 Benchmarks durchführen kann. Stable ist aber leider noch weit entfernt.
Ob das mit der CPU jedoch jemals klappt ist eine andere Sache, aber wenn mans nicht probiert, wird mans wohl nicht herausfinden...
Das Mainboard kanns auf jeden Fall. Zumindest mit meinem verbrannten 9980XE waren Daily 4200C15 easy drin.... und das ohne ODT und Slew....
Denke ich schau als nächsten Punkt mal bei Vref vorbei... hab hier und da mal gelesen, dass das was bringen könnte. Aber immer schwierig die Einstellungen vom
Consumer auf HEDT zu finden....
Also den INIT Wert Postet / Bootet ab 63 nicht mehr. 64 Postet und Bootet, jedoch sind die Werte schlechter als bei 65.
Da es hier um eine Machbarkeitsstudie geht... schätze ich mal.. ich hab den Wert 65 angenommen.
Damit geht die IO Compensation auf maximal 20 hoch und damit landet man bei folgenden Werten ATC-werten.
Ob das Stable ist, hab ich nicht wirklich eruiert, aber ich finde mein MB sehr komisch wenn es um RTL und IOL geht.
Von 65 auf 80 hoch passiert nahezu nichts mehr. Bzw. Es hat sich so angefühlt als würde eigentlich nur etwas zwischen 65 und 70 passieren.
Darüber scheint es dem Mainboard völlig egal zu sein. Selbst 100 spuckt die selben Werte aus.
IO Comp ist auch sehr lustig. Default ist immer 18. Würde man weniger compensation fahren wollen, postet das System auch nicht mehr.
Das ist lustig.
Natürlich sind niedrigere RTL und IOL-Werte immer willkommen. Jedoch wollte ich genau das Gegenteil erreichen / versuchen um (stable) 4200MHz auf dieser CPU zu sehen....
Mit ODT und Slew rates hab ich soweit rumspielen können, sodass ich von 4200MHz no post, über kurz vor boot und mit der intensiven Anpassung von Slew jetzt sogar
AIDA64 Benchmarks durchführen kann. Stable ist aber leider noch weit entfernt.
Ob das mit der CPU jedoch jemals klappt ist eine andere Sache, aber wenn mans nicht probiert, wird mans wohl nicht herausfinden...
Das Mainboard kanns auf jeden Fall. Zumindest mit meinem verbrannten 9980XE waren Daily 4200C15 easy drin.... und das ohne ODT und Slew....
Denke ich schau als nächsten Punkt mal bei Vref vorbei... hab hier und da mal gelesen, dass das was bringen könnte. Aber immer schwierig die Einstellungen vom
Consumer auf HEDT zu finden....
Anhänge
Zuletzt bearbeitet:
Für mein Verständnis: Hast du denn bei deinem Test jetzt 4200C15 eingestellt oder 4000C15? Die RTLs sind ja abhängig von Takt und tCL. Wahrscheinlich spielen auch noch andere Werte eine Rolle.
Was ich damit sagen möchte: wenn du durch die Manipulation der RTL/IOL Werte dein 4200C15 Setting optimieren möchtest musst du das auch einstellen. Wahrscheinlich hast du das auch gemacht und es irritiert mich nur dein angefügter Screenshot mit 4000C15.
Was ich damit sagen möchte: wenn du durch die Manipulation der RTL/IOL Werte dein 4200C15 Setting optimieren möchtest musst du das auch einstellen. Wahrscheinlich hast du das auch gemacht und es irritiert mich nur dein angefügter Screenshot mit 4000C15.
"Test" du meinst wie weit man mit den RTLs und IOLs runter kann? Das hab ich mit meinen aktuellen Dailyprofil durchgeführt.
Also 4000C14.... wie auch im Screenshot angefügt .. eigentlich.
Erstmal möchte ich nichts in der Richtung optimieren, sondern eher so "lose" einstellen, dass das überhaupt mal stable läuft. Danach kann man übers optimieren nachdenken.
Bis vor 2 Tagen gabs mit 4200MHz noch nicht mal nen Post............
Unabhängig vom Takt...? Würd ich jetzt nicht sagen, zumindest ist mir persönlich aufgefallen, desto höher der Takt, desto höher werden auch die RTLs und IOLs.
Bei nem safeboot, sind die RTLs z.B. bei unter 50, aber hald mit 2133MHz. Das wäre mit 4000MHz unmöglich.
Wenn ich 4200MHz zum Posten bekomme (was aktuell sehr konsistent inkl. Benchmarken funktioniert) dann gehen die sogar Richtung 61-63.
Was imho aber bei Quadchannel und dem Takt im Bereich des normalen sein dürfte.
Bei nem safeboot, sind die RTLs z.B. bei unter 50, aber hald mit 2133MHz. Das wäre mit 4000MHz unmöglich.
Wenn ich 4200MHz zum Posten bekomme (was aktuell sehr konsistent inkl. Benchmarken funktioniert) dann gehen die sogar Richtung 61-63.
Was imho aber bei Quadchannel und dem Takt im Bereich des normalen sein dürfte.
Ich denke dass mein MB die RTLs und IOL zu hart anzieht. Wirklich diskussionsgrundlage hat das ganze allerdings nicht, da man die RTLs von dem Mainboard eher nur nach unten und nicht nach oben
korrigieren kann. Daher spielt jeder Sauerstoff diesbezüglich zu den Überlegungen einfach nur pure Verschwendung dar.
Daher schaue ich mich gerade um, welche Möglichkeiten ich noch habe zur Anpassung.
Zuletzt bearbeitet:
