[Sammelthread] Intel DDR4 RAM OC Thread + Guides und Tipps

[swdtechnik]

Hi xtremefunky

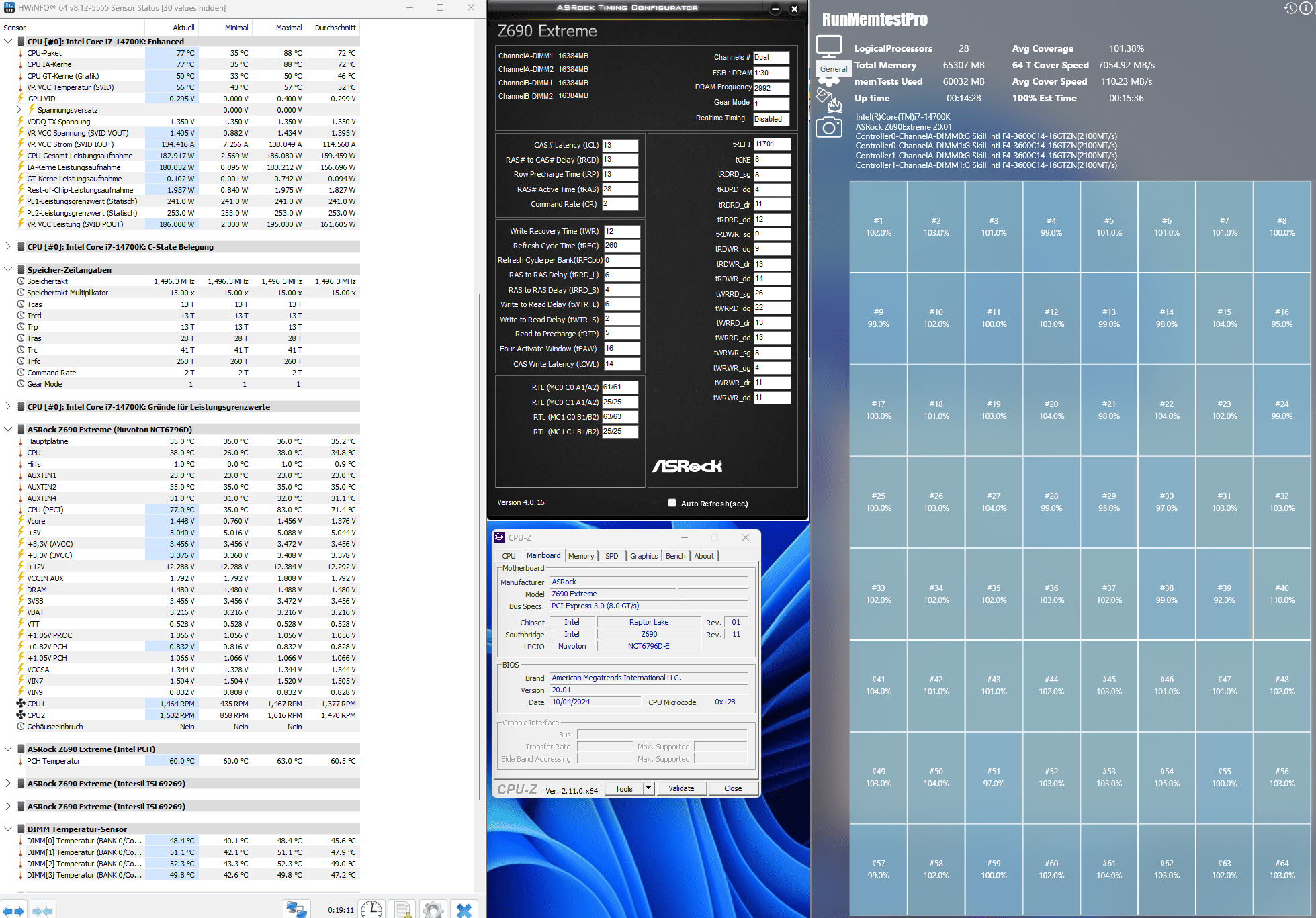

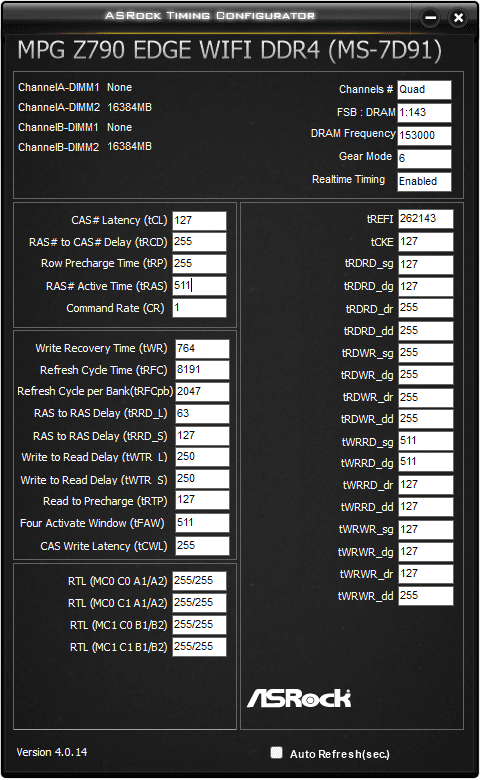

ASRock Timing Configurator Screenshot, Cpu, Mainboard (BIOS Verion)und DRAM (geizhals Link ) sind?



[xtremefunky]

@swdtechnik danke, dass du dich meiner annimmst.
Das sind die aktuellen Daten:

CPU: 10980XE
MB: ASUS X299 Rampage Extreme VI Encore
Biosversion: 1403 mit modded Microcode (von mir selbst)
Aktueller DRAM: Vengeance 4000MHz C16

Ich habe auch noch ein Trident Z 4000CMHz C17 rumliegen bzw. welches ich die letzten Jahre verwendet habe.
Dieses macht aber mittlerweile keine 14-15-14 mehr, sondern "nur noch" 14-16-14.

Hatte die Woche davor ein Royal Gold 4600MHz C18 aber das war nicht so gut wie mein "altes" Trident Z Kit (welches ich vor 4 Jahren auch aus 5 Kits gebinnt hab).



[swdtechnik]

Kannst du bitte deine AKTUELLE Bios Settings als .txt File speichern und hier zeigen.



[xtremefunky]

Yes, überhaupt kein Problem

Spoiler: Settings

[2024/06/11 18:03:39]
Ai Overclock Tuner [Manual]
CPU Strap [100]
BCLK Frequency [100.0000]
ASUS MultiCore Enhancement [Auto]
AVX Instruction Core Ratio Negative Offset [0]
AVX-512 Instruction Core Ratio Negative Offset [0]
CPU Core Ratio [Sync All Cores]
ALL-Core Ratio Limit [49]
Min. CPU Cache Ratio [30]
Max. CPU Cache Ratio [30]
BCLK Frequency : DRAM Frequency Ratio [100:100]
DRAM Frequency [DDR4-4000MHz]
Xtreme Tweaking [Enabled]
CPU SVID Support [Disabled]
DRAM CAS# Latency [14]
DRAM RAS# to CAS# Delay [15]
DRAM RAS# PRE Time [14]
DRAM RAS# ACT Time [34]
DRAM Command Rate [Timing 1T]
DRAM RAS# to RAS# Delay [4]
DRAM RAS# to RAS# Delay L [4]
DRAM REF Cycle Time [300]
DRAM Refresh Interval [32767]
DRAM WRITE Recovery Time [16]
DRAM READ to PRE Time [8]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM CKE Minimum Pulse Width [1]
DRAM Write Latency [14]
ODT RTTWR(CHA D0) [120]
ODT RTTWR(CHA D1) [Auto]
ODT RTTWR(CHB D0) [120]
ODT RTTWR(CHB D1) [Auto]
ODT RTTWR(CHC D0) [120]
ODT RTTWR(CHC D1) [Auto]
ODT RTTWR(CHD D0) [120]
ODT RTTWR(CHD D1) [Auto]
ODT RTTNOM(CHA D0) [60]
ODT RTTNOM(CHA D1) [Auto]
ODT RTTNOM(CHB D0) [60]
ODT RTTNOM(CHB D1) [Auto]
ODT RTTNOM(CHC D0) [60]
ODT RTTNOM(CHC D1) [Auto]
ODT RTTNOM(CHD D0) [60]
ODT RTTNOM(CHD D1) [Auto]
ODT RTTPARK(CHA D0) [34]
ODT RTTPARK(CHA D1) [Auto]
ODT RTTPARK(CHB D0) [34]
ODT RTTPARK(CHB D1) [Auto]
ODT RTTPARK(CHC D0) [34]
ODT RTTPARK(CHC D1) [Auto]
ODT RTTPARK(CHD D0) [34]
ODT RTTPARK(CHD D1) [Auto]
Data Rising Slope (CHAB) [Auto]
Data Rising Slope (CHCD) [Auto]
Data Rising Slope Offset (CHAB) [Auto]
Data Rising Slope Offset (CHCD) [Auto]
Cmd Rising Slope (CHAB) [Auto]
Cmd Rising Slope (CHCD) [Auto]
Cmd Rising Slope Offset (CHAB) [Auto]
Cmd Rising Slope Offset (CHCD) [Auto]
Ctl Rising Slope (CHAB) [Auto]
Ctl Rising Slope (CHCD) [Auto]
Ctl Rising Slope Offset (CHAB) [Auto]
Ctl Rising Slope Offset (CHCD) [Auto]
Data Falling Slope (CHAB) [Auto]
Data Falling Slope (CHCD) [Auto]
Data Falling Slope Offset (CHAB) [Auto]
Data Falling Slope Offset (CHCD) [Auto]
Cmd Falling Slope Falling Slope (CHAB) [Auto]
Cmd Falling Slope Falling Slope (CHCD) [Auto]
Cmd Falling Slope Offset (CHAB) [Auto]
Cmd Falling Slope Offset (CHCD) [Auto]
Ctl Falling Slope (CHAB) [Auto]
Ctl Falling Slope (CHCD) [Auto]
Ctl Falling Slope Offset (CHAB) [Auto]
Ctl Falling Slope Offset (CHCD) [Auto]
IMC Interleaving [Auto]
Channel Interleaving [Auto]
Rank Interleaving [Auto]
MC Vref(CHA) [Auto]
MC Vref(CHB) [Auto]
MC Vref(CHC) [Auto]
MC Vref(CHD) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHA) [Auto]
DRAM Vref(CHC) [Auto]
DRAM Vref(CHC) [Auto]
CTL Vref (CHA) [Auto]
CTL Verf (CHB) [Auto]
CTL Vref (CHC) [Auto]
CTL Verf (CHD) [Auto]
Receiver DQ Pre-emphasis [Auto]
Receiver DQ De-emphasis [Auto]
Transmitter DQ Pre-emphasis [Auto]
Transmitter DQ De-emphasis [Auto]
Receiver DQS Pre-emphasis [Auto]
Receiver DQS De-emphasis [Auto]
Transmitter DQS Pre-emphasis [Auto]
Transmitter DQS De-emphasis [Auto]
Receiver CMD Pre-emphasis [Auto]
Receiver CMD De-emphasis [Auto]
Transmitter CMD Pre-emphasis [Auto]
Transmitter CMD De-emphasis [Auto]
DRAM RTL INIT value [80]
DRAM RTL (CHA D0 R0) [Auto]
DRAM RTL (CHA D0 R1) [Auto]
DRAM RTL (CHA D1 R0) [Auto]
DRAM RTL (CHA D1 R1) [Auto]
DRAM RTL (CHB D0 R0) [Auto]
DRAM RTL (CHB D0 R1) [Auto]
DRAM RTL (CHB D1 R0) [Auto]
DRAM RTL (CHB D1 R1) [Auto]
DRAM RTL (CHC D0 R0) [Auto]
DRAM RTL (CHC D0 R1) [Auto]
DRAM RTL (CHC D1 R0) [Auto]
DRAM RTL (CHC D1 R1) [Auto]
DRAM RTL (CHD D0 R0) [Auto]
DRAM RTL (CHD D0 R1) [Auto]
DRAM RTL (CHD D1 R0) [Auto]
DRAM RTL (CHD D1 R1) [Auto]
DRAM IOL (CHA D0 R0) [Auto]
DRAM IOL (CHA D0 R1) [Auto]
DRAM IOL (CHA D1 R0) [Auto]
DRAM IOL (CHA D1 R1) [Auto]
DRAM IOL (CHB D0 R0) [Auto]
DRAM IOL (CHB D0 R1) [Auto]
DRAM IOL (CHB D1 R0) [Auto]
DRAM IOL (CHB D1 R1) [Auto]
DRAM IOL (CHC D0 R0) [Auto]
DRAM IOL (CHC D0 R1) [Auto]
DRAM IOL (CHC D1 R0) [Auto]
DRAM IOL (CHC D1 R1) [Auto]
DRAM IOL (CHD D0 R0) [Auto]
DRAM IOL (CHD D0 R1) [Auto]
DRAM IOL (CHD D1 R0) [Auto]
DRAM IOL (CHD D1 R1) [Auto]
DRAM IO Comp (CHA) [18]
DRAM IO Comp (CHB) [18]
DRAM IO Comp (CHC) [18]
DRAM IO Comp (CHD) [18]
tRRDR [4]
tRRDD [4]
tRWDR [8]
tRWDD [8]
tWRDR [4]
tWRDD [4]
tWWDR [4]
tWWDD [4]
tRWSR [8]
tCCD [Auto]
tCCD_L [Auto]
tCCDWR [Auto]
tCCDWR_L [Auto]
tRRDS [Auto]
tRWDS [Auto]
tWRDS [Auto]
tWWDS [Auto]
DRAM CLK Period [Auto]
Attempt Fast Boot [Enabled]
Attempt Fast Cold Boot [Enabled]
DRAM Training [Smart]
WR CRC feature Control [Auto]
Duty Cycle Training [Auto]
Read Vref Centering [Auto]
Eye Diagrams [Auto]
Turnaround Time Optimization [Disabled]
PDA [Auto]
Write Vref Centering [Auto]
Enhanced Training(CHA) [Enabled]
Enhanced Training(CHB) [Enabled]
Enhanced Training(CHC) [Enabled]
Enhanced Training(CHD) [Enabled]
CPU Load-line Calibration [Level 8]
CPU Current Capability [240%]
CPU VRM Switching Frequency [Manual]
Fixed CPU VRM Switching Frequency(KHz) [700]
CPU Power Duty Control [Extreme]
CPU Power Phase Control [Extreme]
CPU Power Thermal Control [125]
DRAM Current Capability [140%]
DRAM Power Phase Control [Extreme]
DRAM Switching Frequency [Manual]
Fixed DRAM Switching Frequency(KHz) [750]
CPU Input Boot Voltage [Auto]
CPU System Agent Boot Voltage [1.3000]
CPU VCCIO Boot Voltage [1.3500]
Enhanced Intel SpeedStep Technology [Enabled]
Turbo Mode [Enabled]
Long Duration Package Power Limit [4095]
Package Power Time Window [127]
Short Duration Package Power Limit [4095]
CPU Integrated VR Current Limit [1023.875]
CPU Integrated VR Fault Management [Disabled]
CPU Integrated VR Efficiency Management [High Performance]
VIN Tracker [Auto]
Self-tracked Clocking [Enabled]
PCIe Gen3 PLL Clock Control [Enabled]
PLL Post Divider Adjust [Auto]
Change PLLTRIM Prefix [+]
Change PllTrim Value [Auto]
Change MC-PLLTRIM Prefix [+]
Change MC-PllTrim Value [Auto]
Turbo Residence Tweak 0 [11]
Turbo Residence Tweak 1 [9]
Turbo Residence Tweak 2 [7]
Turbo Residence Tweak 3 [2]
Initial BCLK Frequency [Auto]
CPU BCLK Amplitude [1000mV]
CPU BCLK Spread Spectrum [Disabled]
CPU BCLK Frequency Slew Rate [Slow]
CPU BCLK Slew Rate [4.5V/ns]
PCIE/DMI Slew Rate [4.5V/ns]
CPU AUX1 Voltage [0.00000]
CPU AUX2 Voltage [0.00000]
CPU Input Reset Voltage [Auto]
VTTDDR Voltage(CHA, CHB) [Auto]
VTTDDR Voltage(CHC, CHD) [Auto]
VPPDDR Voltage (CHA, CHB) [2.60000]
VPPDDR Voltage (CHC, CHD) [2.60000]
DRAM Eventual Voltage(CHA, CHB) [Auto]
DRAM Eventual Voltage(CHC, CHD) [Auto]
Package Temperature Threshold [65]
Regulate Frequency by above Threshold [Disabled]
Cooler Efficiency Customize [Keep Training]
Cooler Re-evaluation Algorithm [More inclined to update]
Optimism Scale [88]
CPU Core Voltage [Manual Mode]
CPU Core Voltage Override [1.270]
CPU Cache Voltage [Manual Mode]
CPU Cache Voltage Override [1.330]
Uncore Voltage Offset [0.500]
Uncore Voltage Offset Prefix [+]
CPU Input Voltage [1.950]
DRAM Voltage(CHA, CHB) [1.5800]
DRAM Voltage(CHC, CHD) [1.5900]
CPU VCCIO Voltage [1.27000]
CPU System Agent Voltage [1.25000]
PCH Core Voltage [1.00000]
PLL Reference Offset Mode Sign [+]
PLL Reference Offset Value [0]
Hyper-Threading [ALL] [Enabled]
Max CPUID Value Limit [Disabled]
Execute Disable Bit [Enabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Prefetch [Enabled]
VMX [Enabled]
Boot performance mode [Max Performance]
Maximum CPU Core Temperature [105]
Active Physical Processor Core 0 [Enabled]
Active Physical Processor Core 1 [Enabled]
Active Physical Processor Core 2 [Enabled]
Active Physical Processor Core 3 [Enabled]
Active Physical Processor Core 4 [Enabled]
Active Physical Processor Core 5 [Enabled]
Active Physical Processor Core 6 [Enabled]
Active Physical Processor Core 7 [Enabled]
Active Physical Processor Core 8 [Enabled]
Active Physical Processor Core 9 [Enabled]
Active Physical Processor Core 10 [Enabled]
Active Physical Processor Core 11 [Enabled]
Active Physical Processor Core 12 [Enabled]
Active Physical Processor Core 13 [Enabled]
Active Physical Processor Core 14 [Enabled]
Active Physical Processor Core 15 [Enabled]
Active Physical Processor Core 16 [Enabled]
Active Physical Processor Core 17 [Enabled]
Enhanced Intel SpeedStep Technology [Enabled]
Turbo Mode [Enabled]
Autonomous Core C-State [Disabled]
Intel(R) Speed Shift Technology [Disabled]
MFC Mode Override [OS Native Support]
MSR Lock Control [Enabled]
PCH DMI ASPM [Enabled]
ASPM [Auto]
SA DMI ASPM [Auto]
PEG ASPM Support [Auto]
Intel® VT for Directed I/O (VT-d) [Enabled]
MCTP [Enabled]
ACS Control [Enabled]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Gen 3 (8 GT/s)]
Link Speed [Auto]
PCIe Speed [Gen 3 (8 GT/s)]
SATA Controller(s) [Enabled]
SATA Mode Selection [AHCI]
S.M.A.R.T. Status Check [Enabled]
Aggressive LPM Support [Disabled]
SATA6G_1 [Enabled]
SATA6G_1 Hot Plug [Disabled]
SATA6G_2 [Enabled]
SATA6G_2 Hot Plug [Disabled]
SATA6G_3 [Enabled]
SATA6G_3 Hot Plug [Disabled]
SATA6G_4 [Enabled]
SATA6G_4 Hot Plug [Disabled]
SATA6G_5 [Enabled]
SATA6G_5 Hot Plug [Disabled]
SATA6G_6 [Enabled]
SATA6G_6 Hot Plug [Disabled]
SATA6G_7 [Enabled]
SATA6G_7 Hot Plug [Disabled]
SATA6G_8 [Enabled]
SATA6G_8 Hot Plug [Disabled]
Above 4G Decoding [Enabled]
Re-Size BAR Support [Auto]
Security Device Support [Disable]
Disable Block Sid [Disabled]
PCIEX16_1 [Disabled]
PCIEX16_2 [Disabled]
PCIEX16_3 [Disabled]
DIMM.2_1 [Disabled]
DIMM.2_2 [Disabled]
HD Audio Controller [Disabled]
M.2_2 & PCIEX4_1 source selection [M.2_2]
CPU PCIE configuration mode [Mode 3 (x16/ x8/ x8)]
Asmedia Back 1A/1C USB 3.2 Gen2 Controller [Enabled]
Asmedia Front 2C USB 3.2 Gen2 Controller [Disabled]
Asmedia Back 1C USB 3.2 Gen2X2 Controller [Enabled]
USB Type C Power Switch [Enabled]
USB power delivery in Soft Off state (S5) [Enabled]
When system is in working state [All On]
When system is in sleep, hibernate or soft off states [All On]
Wi-Fi 6 (802.11ax) [Enabled]
Bluetooth Controller [Enabled]
Intel LAN Controller [Enabled]
Intel LAN PXE Option ROM [Disabled]
10G LAN Card [Disabled]
ErP Ready [Disabled]
Restore AC Power Loss [Power Off]
Power On By PCI-E/PCI [Disabled]
Power On By RTC [Disabled]
Legacy USB Support [Enabled]
USB Mass Storage Driver Support [Enabled]
U32G2_EC1 [Enabled]
U32G2_EC2 [Enabled]
U32G2X2_EC1 [Enabled]
U32G1_E1 [Enabled]
U32G1_E2 [Enabled]
U32G1_E3 [Enabled]
U32G1_E4 [Enabled]
U32G1_E5 [Enabled]
U32G1_E6 [Enabled]
U32G1_E7 [Enabled]
U32G1_E8 [Enabled]
U32G1_3 [Enabled]
U32G1_4 [Enabled]
U32G1_5 [Enabled]
U32G1_6 [Enabled]
LAN2_USB8 [Enabled]
USB_9 [Enabled]
USB_10 [Enabled]
Network Stack [Disabled]
Device [CT2000MX500SSD1]
PTT [Enable]
PTP aware OS [PTP Aware]
CPU Temperature [Monitor]
CPU Package [Monitor]
MotherBoard Temperature [Monitor]
VRM Temperature [Monitor]
PCH Temperature [Monitor]
T Sensor 1 Temperature [Monitor]
T Sensor 2 Temperature [Monitor]
DIMM.2 Sensor 1 [Monitor]
DIMM.2 Sensor 2 [Monitor]
Water In T Sensor [Monitor]
Water Out T Sensor [Monitor]
WB In T Sensor [Monitor]
WB Out T Sensor [Monitor]
EXT_Sensor1 Temperature [Monitor]
EXT_Sensor2 Temperature [Monitor]
EXT_Sensor3 Temperature [Monitor]
CPU Fan Speed [Ignore]
CPU Optional Fan Speed [Ignore]
Chassis Fan 1 Speed [Monitor]
Chassis Fan 2 Speed [Monitor]
Chassis Fan 3 Speed [Monitor]
High Amp Fan Speed [Monitor]
Water Pump+ 1 Speed [Monitor]
Water Pump+ 2 Speed [Monitor]
HS Fan Speed [Monitor]
Flow Rate [Monitor]
WB Flow Rate [Monitor]
Extension Fan 1 Speed [Monitor]
Extension Fan 2 Speed [Monitor]
Extension Fan 3 Speed [Monitor]
Extension Fan 4 Speed [Monitor]
Extension Fan 5 Speed [Monitor]
Extension Fan 6 Speed [Monitor]
CPU Core Voltage [Monitor]
3.3V Voltage [Monitor]
5V Voltage [Monitor]
12V Voltage [Monitor]
CPU Q-Fan Control [Disabled]
Chassis Fan 1 Q-Fan Control [PWM Mode]
Chassis Fan 1 Q-Fan Source [DIMM.2 Sensor 1]
Chassis Fan 1 Step Up [51 sec]
Chassis Fan 1 Step Down [51 sec]
Chassis Fan 1 Speed Low Limit [600 RPM]
Chassis Fan 1 Profile [Manual]
Chassis Fan 1 Upper Temperature [35]
Chassis Fan 1 Max. Duty Cycle (%) [100]
Chassis Fan 1 Middle Temperature [27]
Chassis Fan 1 Middle. Duty Cycle (%) [52]
Chassis Fan 1 Lower Temperature [21]
Chassis Fan 1 Min. Duty Cycle (%) [20]
Chassis Fan 2 Q-Fan Control [DC Mode]
Chassis Fan 2 Q-Fan Source [CPU]
Chassis Fan 2 Step Up [51 sec]
Chassis Fan 2 Step Down [51 sec]
Chassis Fan 2 Speed Low Limit [Ignore]
Chassis Fan 2 Profile [Manual]
Chassis Fan 2 Upper Temperature [70]
Chassis Fan 2 Max. Duty Cycle (%) [100]
Chassis Fan 2 Middle Temperature [45]
Chassis Fan 2 Middle. Duty Cycle (%) [60]
Chassis Fan 2 Lower Temperature [35]
Chassis Fan 2 Min. Duty Cycle (%) [30]
Chassis Fan 2 Allow Fan Stop [Disabled]
Chassis Fan 3 Q-Fan Control [DC Mode]
Chassis Fan 3 Q-Fan Source [CPU]
Chassis Fan 3 Step Up [51 sec]
Chassis Fan 3 Step Down [51 sec]
Chassis Fan 3 Speed Low Limit [Ignore]
Chassis Fan 3 Profile [Manual]
Chassis Fan 3 Upper Temperature [70]
Chassis Fan 3 Max. Duty Cycle (%) [100]
Chassis Fan 3 Middle Temperature [45]
Chassis Fan 3 Middle. Duty Cycle (%) [60]
Chassis Fan 3 Lower Temperature [35]
Chassis Fan 3 Min. Duty Cycle (%) [30]
Chassis Fan 3 Allow Fan Stop [Disabled]
High Amp Fan Control [Disabled]
Extension Fan 1 Q-Fan Control [PWM Mode]
Extension Fan 1 Q-Fan Source [CPU]
Extension Fan 1 Step Up [0 sec]
Extension Fan 1 Step Down [0 sec]
Extension Fan 1 Speed Low Limit [200 RPM]
Extension Fan 1 Profile [Silent]
Extension Fan 2 Q-Fan Control [PWM Mode]
Extension Fan 2 Q-Fan Source [CPU]
Extension Fan 2 Step Up [0 sec]
Extension Fan 2 Step Down [0 sec]
Extension Fan 2 Speed Low Limit [200 RPM]
Extension Fan 2 Profile [Silent]
Extension Fan 3 Q-Fan Control [PWM Mode]
Extension Fan 3 Q-Fan Source [CPU]
Extension Fan 3 Step Up [0 sec]
Extension Fan 3 Step Down [0 sec]
Extension Fan 3 Speed Low Limit [200 RPM]
Extension Fan 3 Profile [Silent]
Extension Fan 4 Q-Fan Control [PWM Mode]
Extension Fan 4 Q-Fan Source [CPU]
Extension Fan 4 Step Up [0 sec]
Extension Fan 4 Step Down [0 sec]
Extension Fan 4 Speed Low Limit [200 RPM]
Extension Fan 4 Profile [Silent]
Extension Fan 5 Q-Fan Control [PWM Mode]
Extension Fan 5 Q-Fan Source [CPU]
Extension Fan 5 Step Up [0 sec]
Extension Fan 5 Step Down [0 sec]
Extension Fan 5 Speed Low Limit [200 RPM]
Extension Fan 5 Profile [Silent]
Extension Fan 6 Q-Fan Control [PWM Mode]
Extension Fan 6 Q-Fan Source [CPU]
Extension Fan 6 Step Up [0 sec]
Extension Fan 6 Step Down [0 sec]
Extension Fan 6 Speed Low Limit [200 RPM]
Extension Fan 6 Profile [Silent]
Heatsink Fan Q-Fan Control [Disabled]
Water Pump+ 1 Control [Disabled]
Water Pump+ 2 Control [Disabled]
CPU Temperature LED Switch [Enabled]
Fast Boot [Disabled]
Above 4G Decoding [Enabled]
First VGA 4G Decode [Above_4G]
Boot Logo Display [Auto]
POST Delay Time [1 sec]
Boot up NumLock State [Enabled]
Wait For 'F1' If Error [Enabled]
Option ROM Messages [Enabled]
Interrupt 19 Capture [Enabled]
Setup Mode [Advanced Mode]
Boot Sector (MBR/GPT) Recovery Policy [Local User Control]
Next Boot Recovery Action [Skip]
Launch CSM [Disabled]
OS Type [Other OS]
AMI Native NVMe Driver Support [Enabled]
Flexkey [DirectKey]
Setup Animator [Disabled]
Load from Profile [7]
Profile Name [corsairtesting]
Save to Profile [7]
DIMM Slot Number [DIMM_A1]
Download & Install ARMOURY CRATE app [Enabled]
Bus Interface [PCIEX16_1]



[swdtechnik]

Versuch erstmal bitte deine DRAM RTL INIT value weiter nach unten drücken:

- alle DRAM IO Comp wieder auf "Auto", speichern und Restart
- ins Bios gehen
- DRAM RTL INIT value von 80 auf 79 ändern, speichern und Restart
und die Zahl so weiter nach unten korrigieren bis er nicht mehr bootet.

Dann nimmst du die letzte funktionierende DRAM RTL INIT value und nun stellst du alle DRAM IO Comp Werte immer eine Zahl nach oben.
Du fängst zBsp. mit DRAM IO Comp (CHA) [18] an.
Bootet?, Wenn JA dann ins Bios und DRAM IO Comp (CHA) [19] ->speichern und Restart -> bootet?, wenn JA dann -> DRAM IO Comp (CHA) [20]... und so weiter bis nicht mehr bootet.
Dann nimmst du letzte funktionierende Kombination und zeigst du uns dein Screenshot.



[xtremefunky]

Alles klar, danke erstmal.

Also den INIT Wert Postet / Bootet ab 63 nicht mehr. 64 Postet und Bootet, jedoch sind die Werte schlechter als bei 65.
Da es hier um eine Machbarkeitsstudie geht... schätze ich mal.. ich hab den Wert 65 angenommen.

Damit geht die IO Compensation auf maximal 20 hoch und damit landet man bei folgenden Werten ATC-werten.

Ob das Stable ist, hab ich nicht wirklich eruiert, aber ich finde mein MB sehr komisch wenn es um RTL und IOL geht.
Von 65 auf 80 hoch passiert nahezu nichts mehr. Bzw. Es hat sich so angefühlt als würde eigentlich nur etwas zwischen 65 und 70 passieren.
Darüber scheint es dem Mainboard völlig egal zu sein. Selbst 100 spuckt die selben Werte aus.
IO Comp ist auch sehr lustig. Default ist immer 18. Würde man weniger compensation fahren wollen, postet das System auch nicht mehr.
Das ist lustig.

Natürlich sind niedrigere RTL und IOL-Werte immer willkommen. Jedoch wollte ich genau das Gegenteil erreichen / versuchen um (stable) 4200MHz auf dieser CPU zu sehen....
Mit ODT und Slew rates hab ich soweit rumspielen können, sodass ich von 4200MHz no post, über kurz vor boot und mit der intensiven Anpassung von Slew jetzt sogar
AIDA64 Benchmarks durchführen kann. Stable ist aber leider noch weit entfernt.
Ob das mit der CPU jedoch jemals klappt ist eine andere Sache, aber wenn mans nicht probiert, wird mans wohl nicht herausfinden...
Das Mainboard kanns auf jeden Fall. Zumindest mit meinem verbrannten 9980XE waren Daily 4200C15 easy drin.... und das ohne ODT und Slew....

Denke ich schau als nächsten Punkt mal bei Vref vorbei... hab hier und da mal gelesen, dass das was bringen könnte. Aber immer schwierig die Einstellungen vom
Consumer auf HEDT zu finden....



[falconch]

Für mein Verständnis: Hast du denn bei deinem Test jetzt 4200C15 eingestellt oder 4000C15? Die RTLs sind ja abhängig von Takt und tCL. Wahrscheinlich spielen auch noch andere Werte eine Rolle.

Was ich damit sagen möchte: wenn du durch die Manipulation der RTL/IOL Werte dein 4200C15 Setting optimieren möchtest musst du das auch einstellen. Wahrscheinlich hast du das auch gemacht und es irritiert mich nur dein angefügter Screenshot mit 4000C15.



[xtremefunky]

deinem Test jetzt 4200C15 eingestellt oder 4000C15

"Test" du meinst wie weit man mit den RTLs und IOLs runter kann? Das hab ich mit meinen aktuellen Dailyprofil durchgeführt.
Also 4000C14.... wie auch im Screenshot angefügt .. eigentlich.

RTL/IOL Werte dein 4200C15 Setting optimieren möchtest musst du das auch einstellen

Erstmal möchte ich nichts in der Richtung optimieren, sondern eher so "lose" einstellen, dass das überhaupt mal stable läuft. Danach kann man übers optimieren nachdenken.
Bis vor 2 Tagen gabs mit 4200MHz noch nicht mal nen Post............

Die RTLs sind ja abhängig von Takt und tCL.

Spoiler: Hab mich verlesen. Vergiss es LOL

Unabhängig vom Takt...? Würd ich jetzt nicht sagen, zumindest ist mir persönlich aufgefallen, desto höher der Takt, desto höher werden auch die RTLs und IOLs.
Bei nem safeboot, sind die RTLs z.B. bei unter 50, aber hald mit 2133MHz. Das wäre mit 4000MHz unmöglich.
Wenn ich 4200MHz zum Posten bekomme (was aktuell sehr konsistent inkl. Benchmarken funktioniert) dann gehen die sogar Richtung 61-63.
Was imho aber bei Quadchannel und dem Takt im Bereich des normalen sein dürfte.

Ich denke dass mein MB die RTLs und IOL zu hart anzieht. Wirklich diskussionsgrundlage hat das ganze allerdings nicht, da man die RTLs von dem Mainboard eher nur nach unten und nicht nach oben
korrigieren kann. Daher spielt jeder Sauerstoff diesbezüglich zu den Überlegungen einfach nur pure Verschwendung dar.

Daher schaue ich mich gerade um, welche Möglichkeiten ich noch habe zur Anpassung.



[falconch]

Bei allen Kombinationen von Board/CPU/RAM gibt es immer einen Bereich in dem alles so funktioniert wie vorgesehen. An der Grenze kommt es dann meistens zu seltsamen Verhaltensweisen. Es könnte also gut sein, dass sich deine Kombo bei 4000C14 anders verhält als bei 4200C15. Ich denke es würde sich lohnen 4200C15 einzustellen und dann nochmal mit RTL/IOL zu spielen.

Wie genau das aber funktioniert und welches Verhalten anzunehmen ist wissen Experten wie z.B. swdtechnik offensichtlich sehr gut. Mein Wissen ist da sehr beschränkt.

EDIT: Bekommst du denn 4200-16-16-16-36 stabil?



[xtremefunky]

4200-16-16-16-36 stabil?

Leider aktuell noch nicht



[falconch]

Dann hast du wohl eher die Taktgrenze des IMC in der CPU erreicht. Zumindest wenn du auf demselben Board und mit demselben RAM mit einer anderen CPU 4200C15 stabil betreiben konntest.



[swdtechnik]

Hast du die Modulen bereits auch einzeln getestet bzw. die Slots gewechselt?



[xtremefunky]

Worum gehts gerade? Die schiefen RTL / IOL Werte oder um 4200MHz?

Schiefe RTL IOL Werte sieht man meines Erachtens meistens immer bei Quadchannel.

Wenns um 4200MHz geht:
Würde man das brauchen für "nur" 4200MHz mit 4000C16/1.4V Serienbins?
Oder meinst du wegen den ODT und Slew rates?

Wegen den ODT und slew rates muss ich sagen, dass ich das alles komplett einfach durchgeboxt hab.
Hab die selben Werte für alle Channel angenommen. Natürlich ist das nicht optimal... auf jeden Fall mal besser als das Rampage versucht
Oder um was gehts?

Kannst du mir evtl. bei Vref weiterhelfen?
Ich hab zwar Vref Spannungen zum Einstellen, jedoch verschiedene und da steht auch keine Angabe dabei um was es sich handelt.
Je nach dem welcher Vref wert, kann ich werte (ohne Präfix) von 50-100, 60-100 oder 1 bis 255 einstellen.
Man findet so wenig zu dieser Plattform...


hab gehört man sollte eigentlich Vref einstellen, bevor man an die Geschichten wie Slew dran gehen sollte. ...
Wenn ich alles wieder neu machen muss, isses für mich auch okay.
Hätte ich auch gemacht, jedoch wars einfacher die Slew rates vom Consumer zu finden, als zu deuten was diese Vref werte bedeuten

Ansonsten gibts eh nichts mehr einzustellen für DDR4 oder? Zumindest nichts, was B-Die weiterhilft ... glaube?



[jeanlegi]

Dann mal schauen, muss nur noch den Lüfter bestellen ☺️.



[Schlaftablette]

Sieht gut aus. Nur etwas groß.

Meiner ist etwas kleiner aber dafür bestimmt lauter.



[jeanlegi]

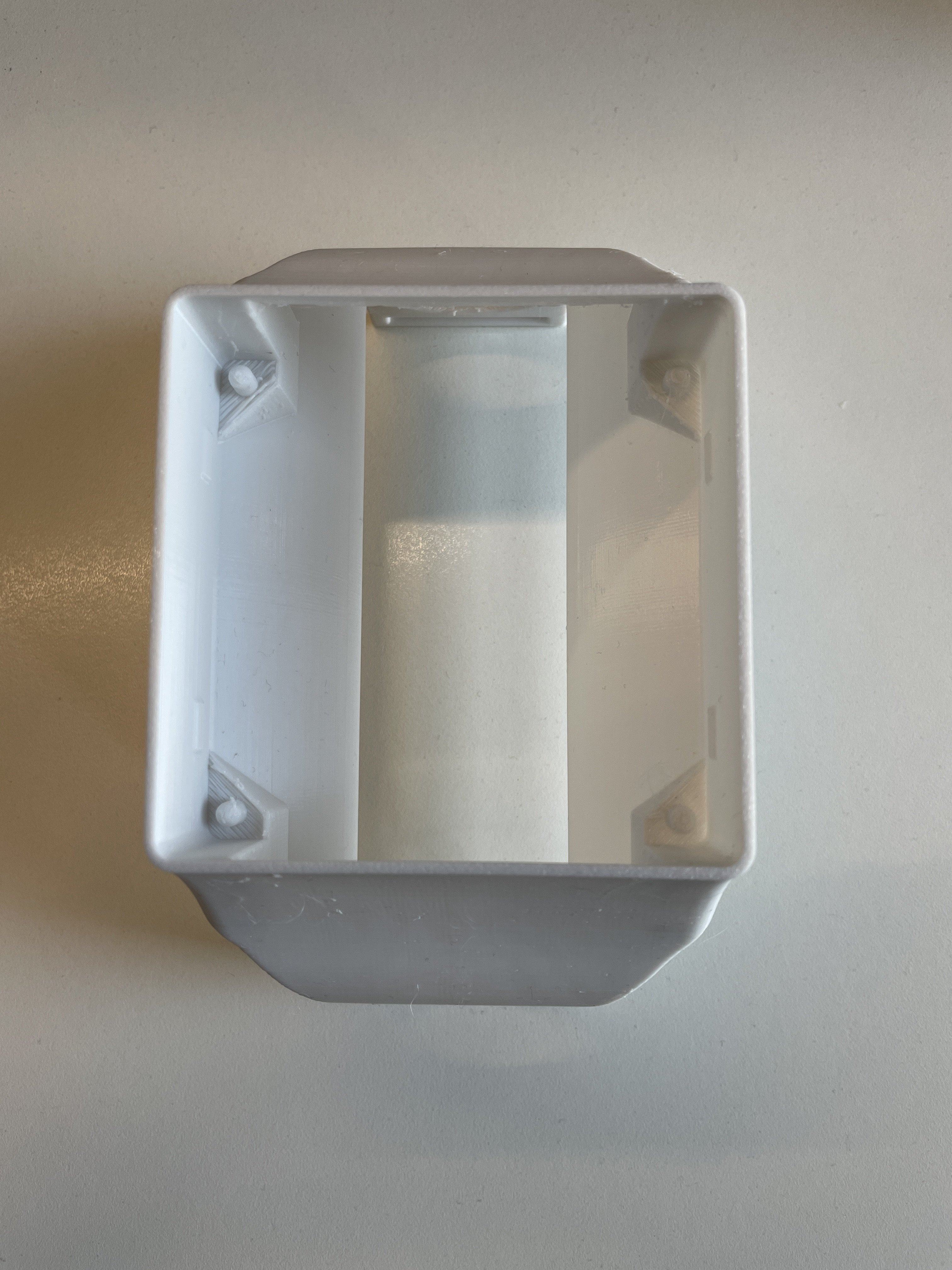

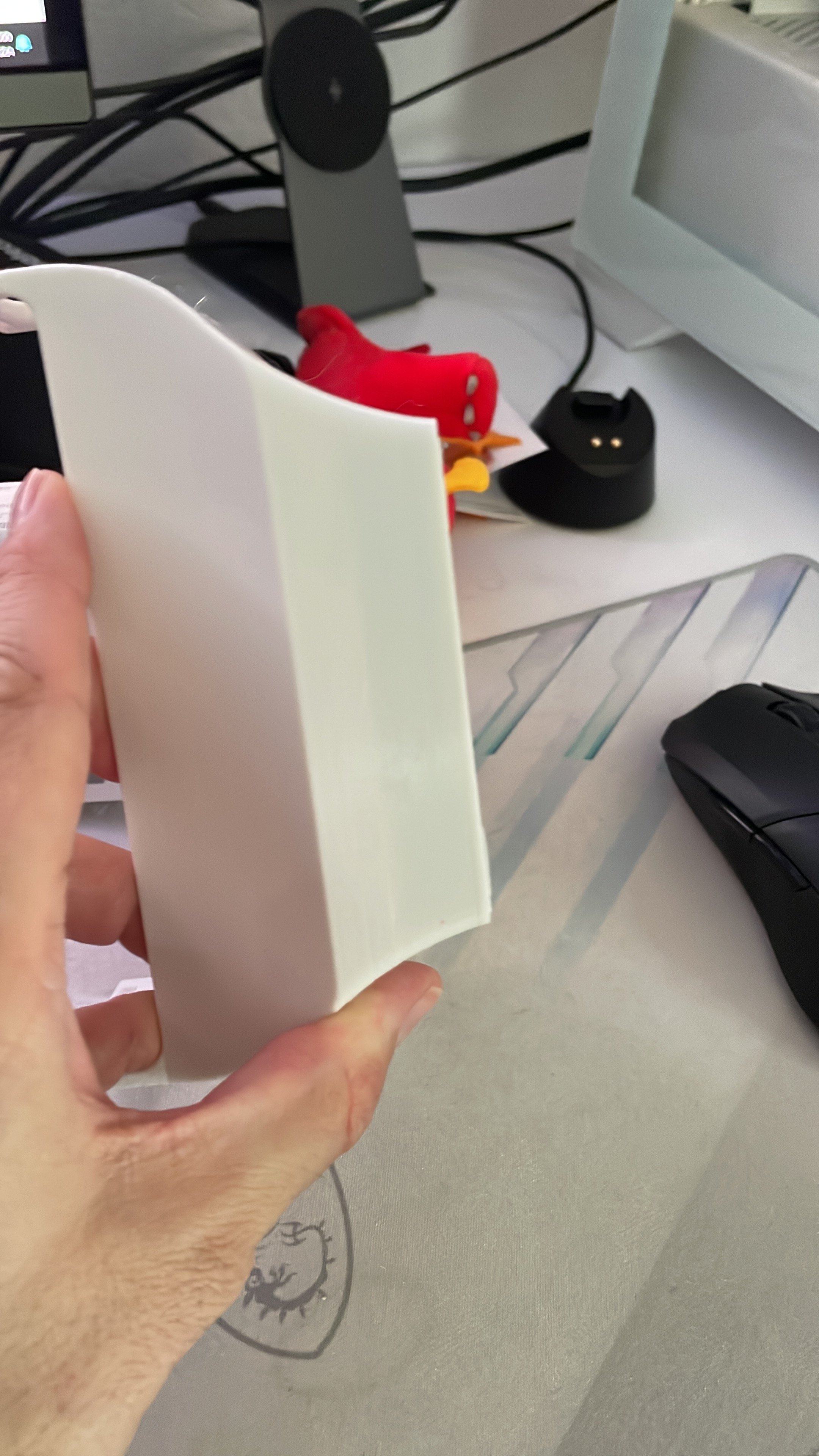

RAM Kühler Aufsatz / RAM Cooling Shroud /RAM Cooler von Powerplay | Kostenloses STL-Modell herunterladen | Printables.com

Das ist mein einfach zu Druckender RAM Kühler Aufsatz für 80er Lüfter. | Kostenlose 3D-druckbare STL-Modelle herunterladen

www.printables.com

Wurde hier im Thread schon mal geteilt. Ich habe jetzt mal die Variante bekommen die nicht für Z690/ Asus X670 und bekomme heute abend noch die zweite
Ich finde nur nirgends den Lüfter nicht mehr xD außer bei Ali Express bei Amazon und Co bekomme ich nur den 15mm Lüfter



[Karl Gustav]

Eben fast vom Hocker gefallen, Shader optimieren Forza Motorsport 40 Minuten, CPU die ganz Zeit auf 100%. Der Ram wurde dabei 55,8°C warm, sowas hab ich noch nie gesehen. Total DRAM Power 7,3 Watt. Des is wie bei HCI.

Dass die CPU-Last dabei hoch ist, wusst ich, aber dass das so auf den Ram geht, ich war verblüfft. Gibt ja auch CPU-Sachen, die Null auf den Ram gehn.



[jeanlegi]

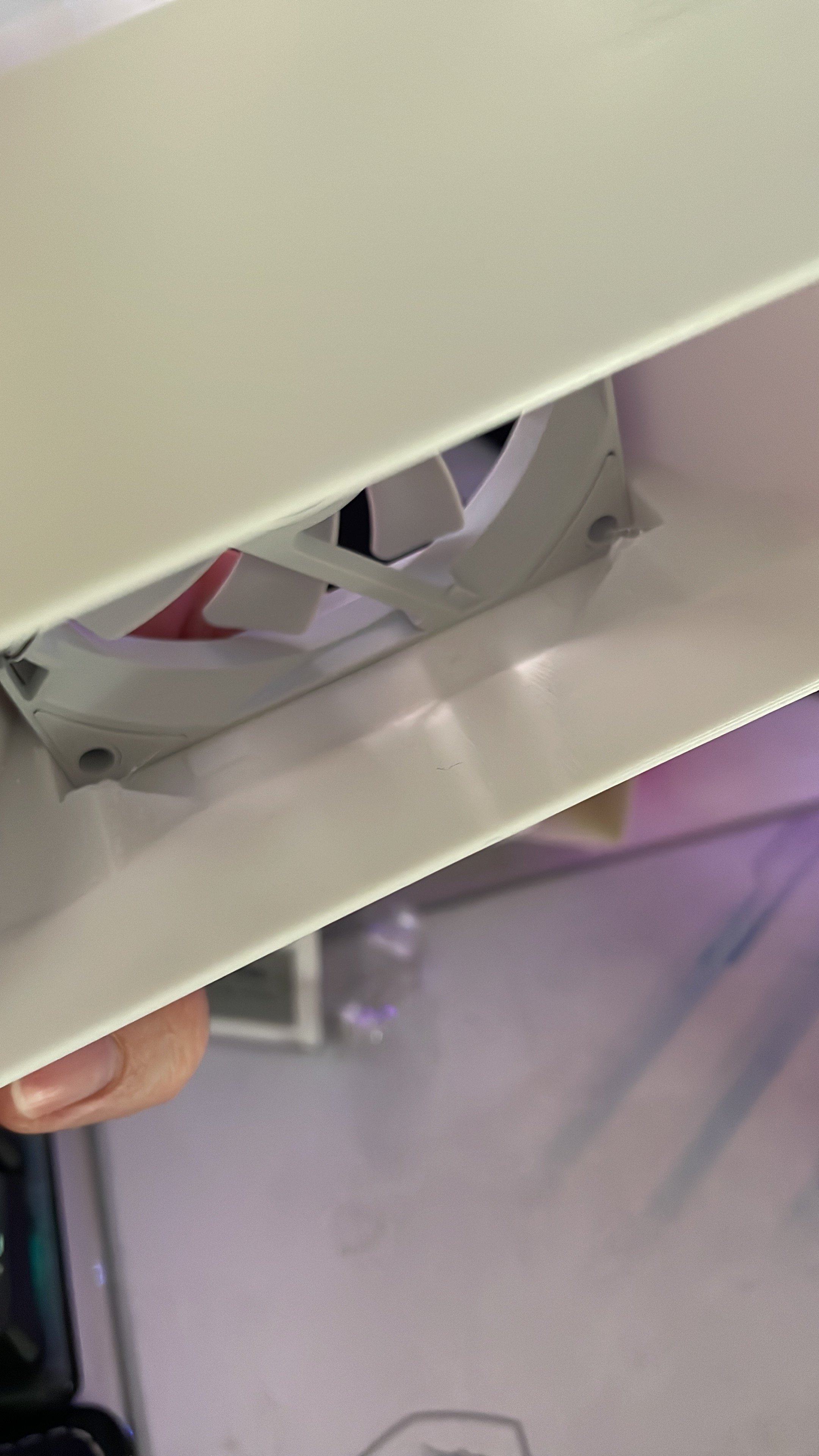

Der Lüfter sitzt sehr fest drin, gleich mal schauen und testen.

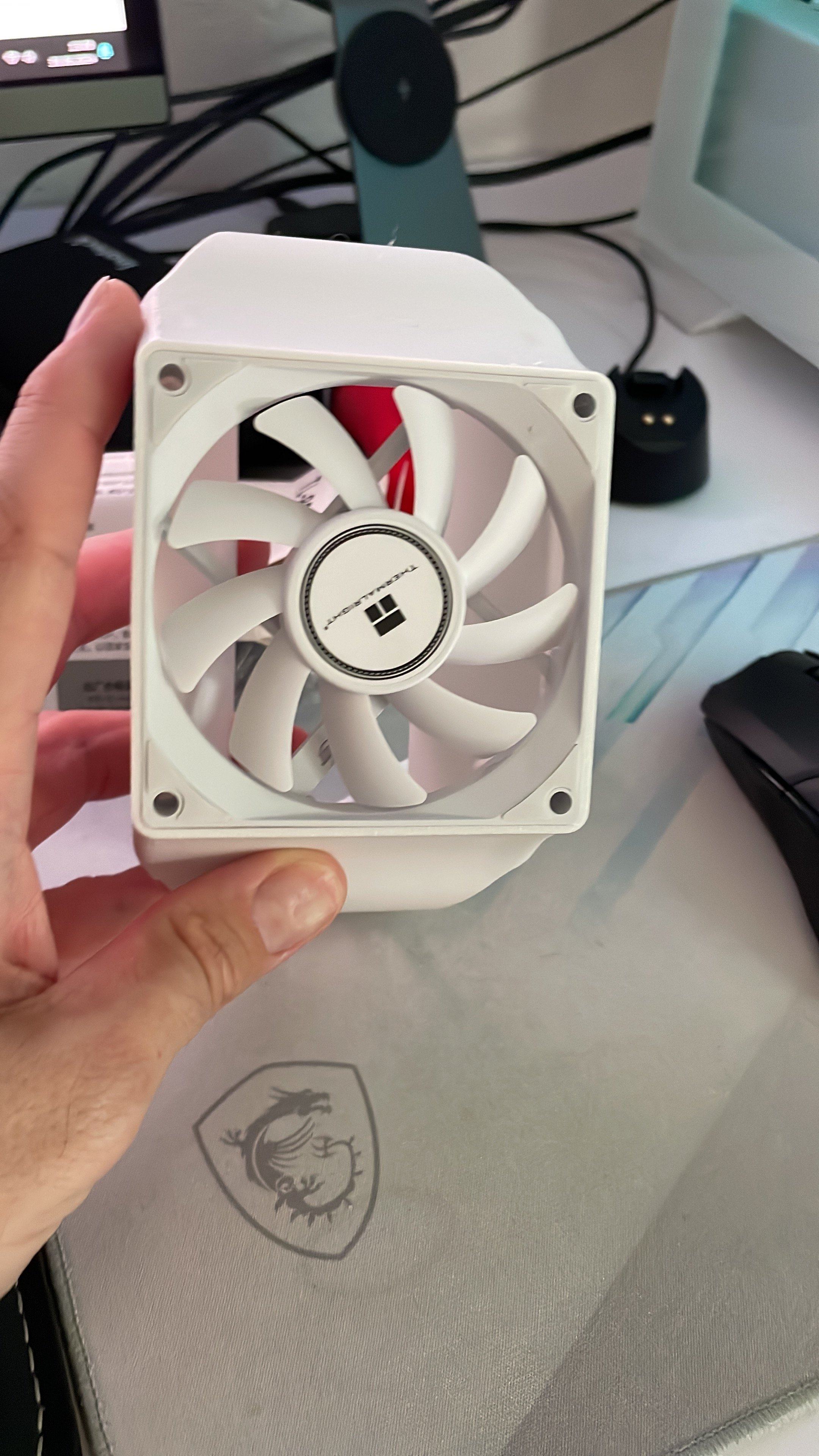

80x80x15 sitzt recht stramm drin und runterdrücken auch nur mit massiven Krafteinsatz.



[jeanlegi]

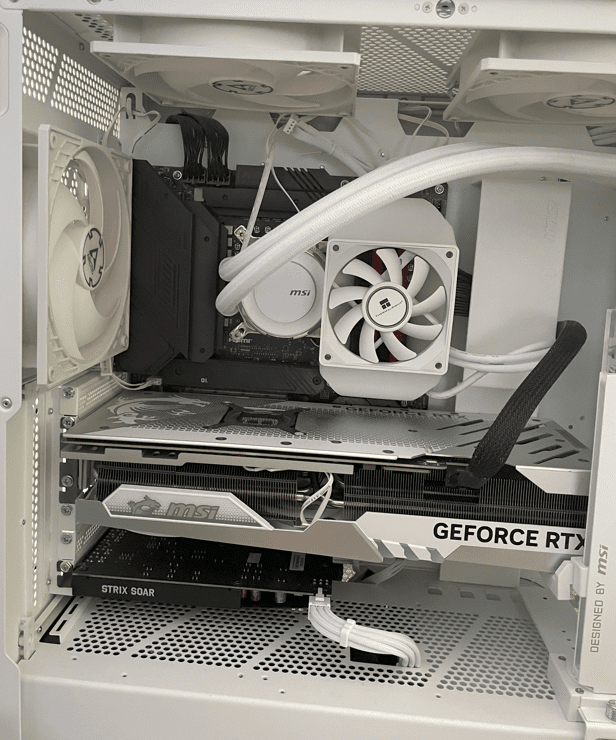

Temps mit dem 120er Lüfter leicht seitlich und ca. 800-850 rpm

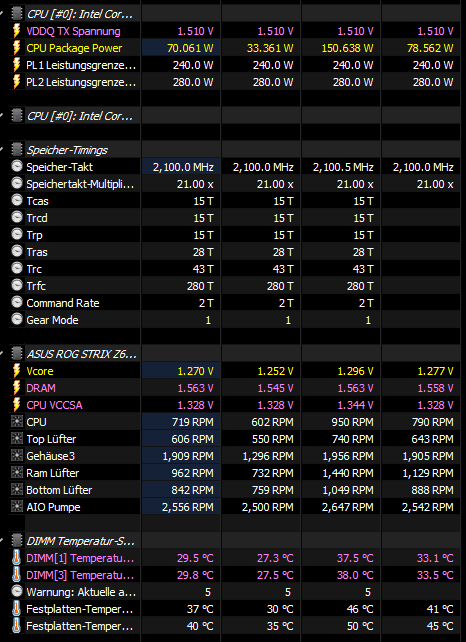

Temps mit dem Memory Shroud aufsatz und 80er mit 15mm dicke und ca. 1000 rpm. Bei 800-850 rpm war der unterschied nur ca. 0.5-1° deswegen habe ich gedacht ich teste einfach mit +/- 1000 rpm und denke ich lass das erst mal so.

Sieht optisch auch wieder schöner aus.



[AMD Insider]

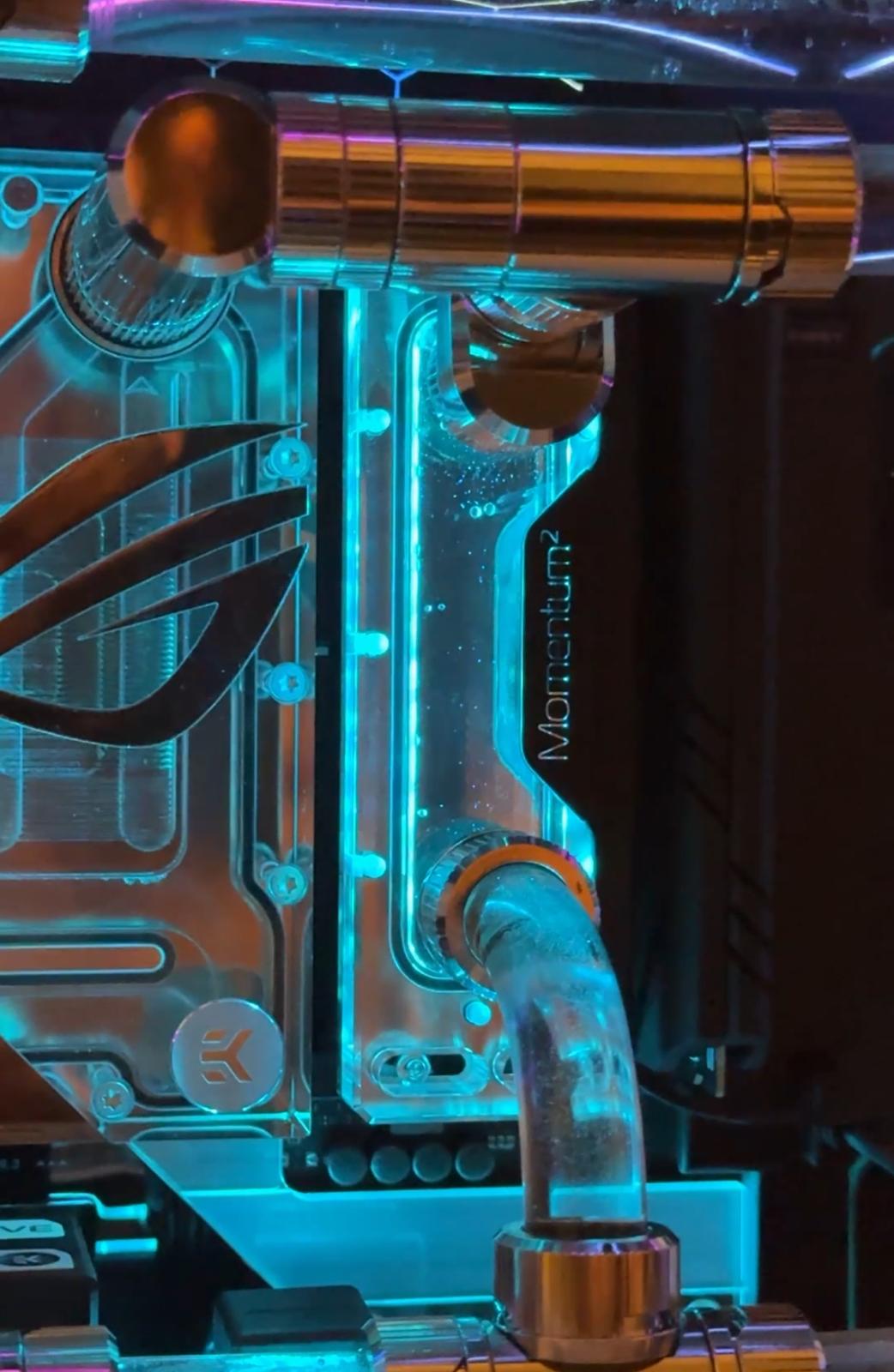

Ich habe gestern auch an meiner RAM Kühlung gearbeitet. Hab die DOMINATOR 2 x 48 GB unter Wasser gesetzt. War bisschen Tricki mit den original Headspreader. Die Temps sind aber ordentlich von +60c auf max. 39c gerutscht.



[Vista]

alternative zum thaiphoon burner
https://www.passmark.com/products/rammon/index.php



[Simply1337]

Jz wirds dann langsam echt warm in DE. 🤡



[Mac_leod]

Mahlzeit,
ich such gerade nach 2x 32 GB RAM für das Board B760MX2-E PRO D4 und einen i5-14500.
Kann mir das bitte wer etwas am besten preiswertes Empfehlen?
Die Kompatibilitätsliste ist sooooooo lang



[Infin1tum]

so ziemlich jedes 3200C16 kit sollte problemlos laufen



[Wernersen]

Mit dem Board https://geizhals.de/biostar-b760mx2-e-pro-d4-a2979672.html und der CPU würde ich ein Ram empfehlen was man eventuell 4000C16 Gear1 zum laufen bekommt.

G.Skill Trident Z Neo DIMM Kit 32GB, DDR4-3600, CL16-19-19-39 (F4-3600C16D-32GTZNC) ab € 88,10 (2025) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für G.Skill Trident Z Neo DIMM Kit 32GB, DDR4-3600, CL16-19-19-39 (F4-3600C16D-32GTZNC) ✔ Bewertungen ✔ Produktinfo ⇒ Typ: DDR4 DIMM 288-Pin • Übertragung: 3600MT/s (3600MHz effektiv - abgeleitet von 1800MHz I/O-Takt mit Do… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Mit 64GB Kit wird es wohl nichts mit hohem Ram-Takt.

Falls doch nötig, so was kaufen: https://geizhals.de/g-skill-ripjaws...-3600c16d-64gvk-a2409666.html?hloc=at&hloc=de

QVL Listen sind nur Momentaufnahmen. Darauf sollte man nicht zu viel setzen.



[Vista]

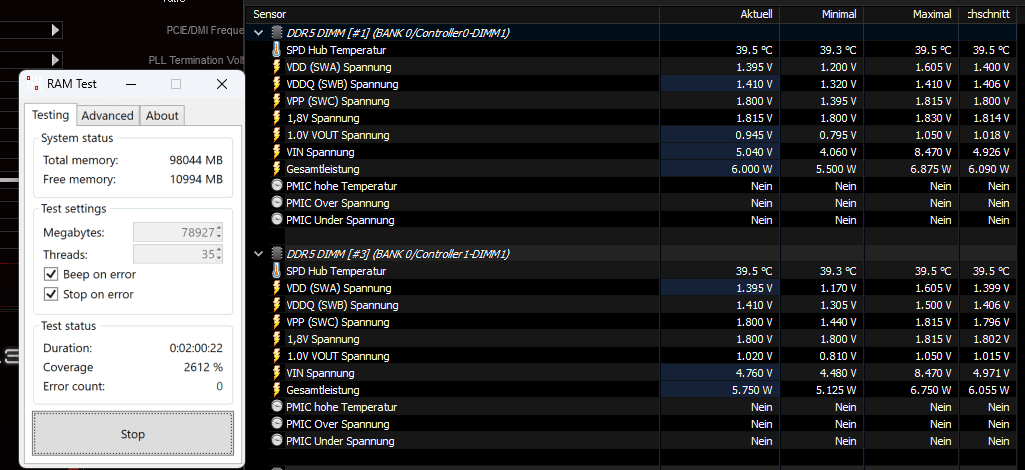

Karhu Software RAM Test

RAM Test was first released back in 2017 and it's been a long time since the last update. Version 2.0 will be released in 2024 and it's going to bring a bunch of improvements and new features to RAM Test.

weiß jemand wann die Version 2.0 kommen soll?

Thaiphoon Burner v17.4.1.2 build 0902​

hat jemand einen gültigen Link für die letzte Thaiphoon Burner Datei?



[ShirKhan]

Hey,

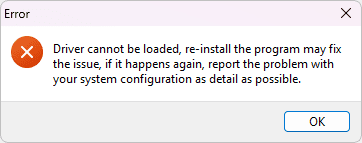

der Start des ASRTC 4.0.14 misslingt mal wieder, der Downloadlink im Start-Thread ist tot. Win 11 Pro 23H2. Was war noch mal die Lösung?



[Infin1tum]

https://www.overclock.net/threads/official-intel-ddr5-oc-and-24-7-daily-memory-stability-thread.1794772/page-390#post-29048436



[ShirKhan]

Danke, ist die gleiche Version, die ich habe und ändert nichts. De- und Reinstallation auch nicht.

Alle paar Jahre derselbe Kram. Oft genug, um zu nerven, selten genug, um die Lösung zu vergessen.



[Infin1tum]

schau mal hier, obs was hilft. ggf. nimm mal die 4.0.16. Hatte das Problem bisher noch kein einziges mal 😅
@amd_man_bavarian danke

Frage - ASRock Timing Configurator

Servus Zusammen. Da nicht alle Ram Interessierten auch Im LuXX unterwegs sind , dacht ich es wäre gut auch hier einen kleinen Trick zu zeigen falls der Konfigurator trotz aktueller version 4.0.16 nicht funtioniert und ein Treiberproblem meldet. Mit meinem Intel System Funktionierte es so ...

www.igorslab.de
