Hallo WaKü Freunde,
Ein freundlicher User aus der CB Community (Duke00) hat mir seinen jungfräulichen Alphacool NexXxoS XT45 Full Copper 180mm Dual zur Verfügung gestellt. Da sich die Messungen dem Ende nähern hier schon mal ein paar Informationen zu und Impressionen vom Radiator:
Wenn die Messungen fertig sind, wird mein Bericht auf der ersten Seite wieder länger.......

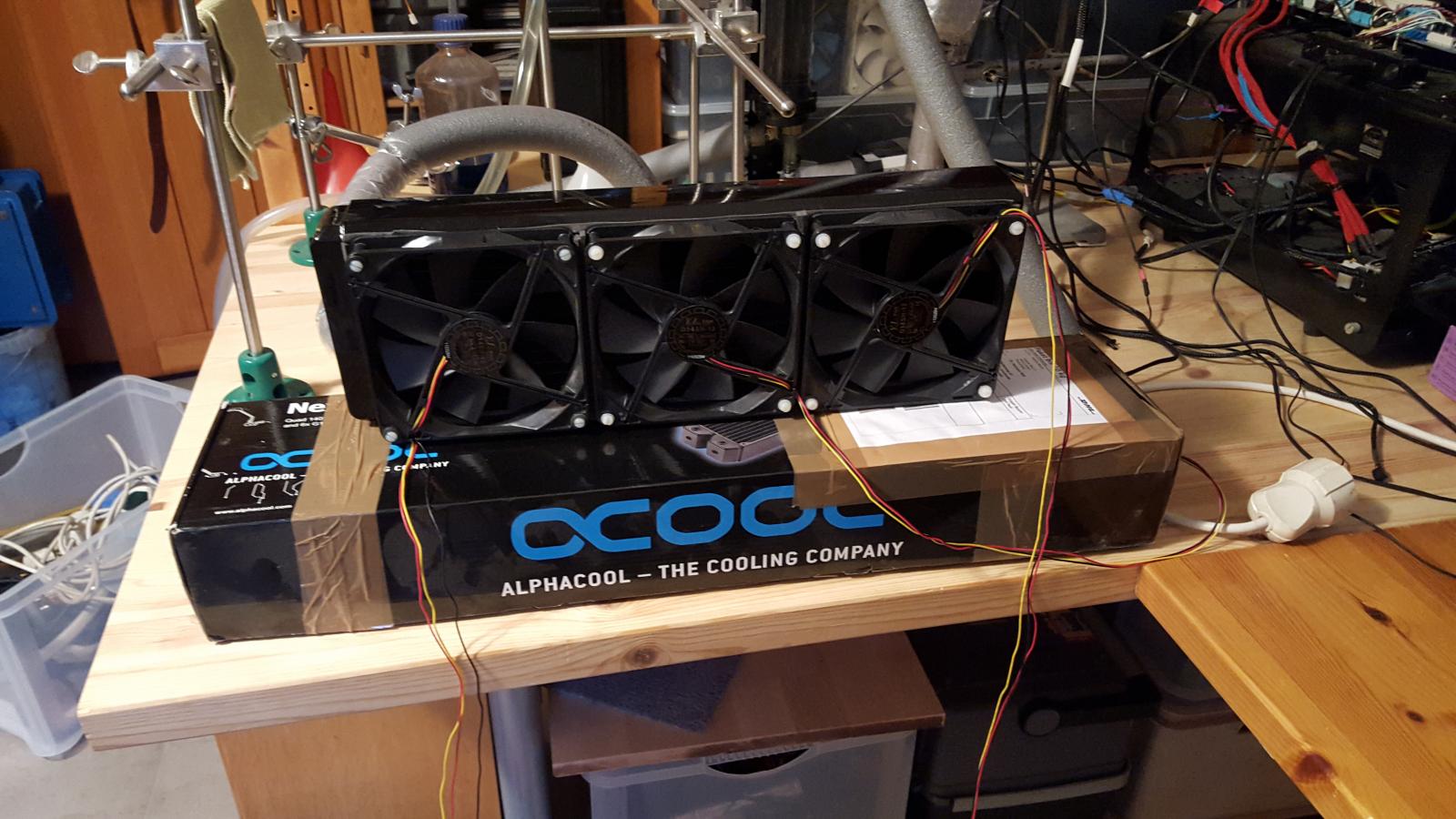

Der Versuchsaufbau hat sich nicht geändert.
Vor der Messung (ohne Heizung) prüfe ich ob die digitalen Thermometer noch passen (Luft und Wassertemperatur sollten nicht mehr als 0,1 K auseinander liegen, und das sieht man hier ganz gut. Wenn die Werte arg auseinander liegen werden die Batterien getauscht.)
Messplan (bei ca. 430-490 W auf 500 W normiert) mit:
Soll......................................................................Ist
1) zwei SST-AP182 im Pull...................................OK
2) zwei SST-AP181 im Pull
3) zwei SST-AP182 im Push.................................OK
4) zwei SST-FM181 im Push
5) vier SST-AP182 im Push/Pull............................OK
6) zwei Phobya Silent 18 700 (32mm) im Pull......im Push OK
7) zwei Phobya Silent 18 900 (25mm) im Push...in Arbeit
Eventuell wären
8) vier Phobya Silent 18 700 (32mm) im Push/Pull
noch drin, aber das nur wenn es Sinn macht (und die Zeit reicht).
Interessant ist einerseits: wo reiht sich der Dual 180er mit 45 mm Dicke bei den vermessenen Radiatoren ein und andererseits welchen Unterschied macht die Art des Lüfters (Air Penetrator oder normaler Lüfter, 7 Propellerblätter mit unterschiedlicher Geometrie, wie zeigt sich der Unterschied der Dicke der Lüfter (25mm versus 32mm)) bei Push oder Pull.
1) Alphacool NexXxoS XT45 Full Copper 180mm Dual mit zwei SST-AP182 im Pull
Ich habe mit dem SST-AP182 im Pull angefangen und bin schon auf die ersten Probleme gestoßen.
Bei 12 V zieht jeder Lüfter bis 1,5 A. Das führt zu gelegentlichen Einbrüchen der Drehzahl bei 12V, wenn der Aquaero regelt, da dann nur 0,4 A abgegeben werden. Wenn der Lüfter direkt an das Netzteil angeschlossen wird, könnte der er 12V Wert eine Idee besser sein als mein Messwert. Der Mittelwert der Drehzahl der beiden Lüfter lag bei 1811 rpm. Das können bei 12V locker 5 % mehr sein.
Unter 1400 rpm lässt sich der SST-AP182 nur über den mitgelieferten Drehzahlregler regulieren. Sollte sich also jemand wundern das nicht exakt ……1400/1200/1000….. rpm eingehalten werden so sind daran die Mittelwerte der Lüfterdrehzahl, die über mehr als 60 Minuten gemittelt wurden, Schuld.
Am Sonntag habe ich somit nur die ersten 5 Werte ermitteln können. Hier das erste Ergebnis:
Alphacool NexXxoS XT45 Full Copper 180mm Dual mit zwei SST-AP182 im Pull im Vergleich mit Watercool Radiatoren.
Erstes Fazit: Der 180er Dual kühlt im PULL bei gleicher Drehzahl im hohem rpm Bereich (1800 rpm) 4,5K besser als ein HTSF 2 360er Rohrradiator. Bei ca. 1000 rpm sind es aber schon 7,5 K, bei 600 rpm ist der Dual 180 im Pull 12 K besser als ein HTSF2 360.
3) zwei SST-AP182 im Push
Hier würde ich aufgrund der starken Ausrichtung des Luftstroms eine schlechtere Kühlung als im Pull Betrieb erwarten, da Narbenbereich und die Randbereiche weniger Druck abbekommen und somit schlechter durchlüftet werden.
Und hier die Messpunkte:
Offenbar sind meine Erwartungen falsch. Der SST-AP182 kühlt auf dem Alphacool NexXxoS XT45 Full Copper 180mm Dual mit zwei SST-AP182 im Push 0,5 K besser als im Pull Betrieb. Das ist mehr als die Standardabweichung der Messungen.
Erklären kann ich das nicht.
5) vier SST-AP182 im Push/Pull
Da die beiden SST-AP182 bereit drauf waren und die eine dem SST-AP181 gleiche Propellergeometrie haben, kommt als nächstes der Sandwich auf den Prüfstand. Gestern nacht habe ich die ersten 3 Messpunkte ermittel und heute Morgen den 1400er Punkt exakt bestätigen.
Die Kühlleistung liegt bei 1800 rpm um etwas mehr als 1 K besser als nur mit einer Lage Lüfter. Bei ca. 600 rpm kühlt der Lüftersandwich ca. 3,5 K besser als nur ein Lage.
Mit 2 Lagen Lüftern kühlt der Alphacool NexXxoS XT45 Full Copper 180mm Dual so gut wie zwei HTSF 2 mit je einer Lüfterlage.
6) zwei Phobya Silent 18 700 (32mm) im Pull PUSH
Der Phobya G-Silent 18 700rpm Red LED ( 180x180x32mm ) ist der erste Lüfter ohne Gitter für die Focussierung des Luftstroms. Durch die hindernisfreie Luftführung zeigt sich eine durchgängig um 1,5 K bessere Kühlleistung als der SST-AP182 im Pull und eine um ca. 1K bessere Kühlleistung als im Pushbetrieb das SST-AP182. Bei ca. 60°C auf der Warmwasserseite habe ich die Messung dann abgebrochen. Der Lüfter kann sicherlich noch niedrigere Drehzahlen. Schon ab 700 rpm ist der Phobya schon leise. Aber 400 rpm für mich nicht mehr wahrnehmbar, nur noch das Luftrauschen wenn ich das Ohr diekt an den Radiator halte (ca.20 cm).
Und hier die Messpunkte:
7) zwei Phobya Silent 18 900 (25mm) im Push
Die ersten beiden Messwerte des nur 25 mm dicken Lüfters zeigen im Bereich um 900rpm (effektiv nur ca. 850 - sowohl im PMV als auch im spannungsgeregelten Betrieb) ein schlechteres Kühlverhalten als das des 32mm dicken 7) liegt in seiner Leistung zwischen dem Phobya Silent 18 700 und dem SST-AP182. liegt.
Und hier die Messpunkte:
to do
2) zwei SST-AP181 im Pull
4) zwei SST-FM181 im Push
8) vier Phobya Silent 18 700 (32mm) im Push/Pull
, vielleicht sogar in 32mm Dicke???
Ich schau mal
.
