@wwwnutzer, bei der von dir gefundenen Pumpeneinheit brauchst du doch "nur noch" ein Pumpendeckel entwerfen.
Sowas wie die Eisdecke, mit und ohne Aufnahme für ein Reservoir.
Sowas wie die Eisdecke, mit und ohne Aufnahme für ein Reservoir.
Magicool DCP450: kleine Pumpe mit AGB
- Ersteller erzwo
- Erstellt am
wwwnutzer
Enthusiast
Das ist der Plan, das Problem dabei ist die Flachdichtung und die Art wie Deckel und Pumpe zusammengehalten werden so in dieser Form würde das einfach ne Schwachstelle bleiben.
Das beste wäre, du hättest die Pumpe vor dir, dann kann man das vorhandene Design einfach verbessern oder verfeinern, gegebenenfalls
modifizieren. Ein O-Ring welcher zwischen Pumpe und Deckel beim verschrauben zusammen gepresst wird, hat sich in der Praxis ja bewährt.
modifizieren. Ein O-Ring welcher zwischen Pumpe und Deckel beim verschrauben zusammen gepresst wird, hat sich in der Praxis ja bewährt.
wwwnutzer
Enthusiast
Ich habe die Pumpe demontiert vor mir
Das Problem an Flachdichtungen ist, das sie weit mehr Zusammengedrückt werden müssen, um gut abzudichten, Rundschnur bzw in diesem Fall O-Ringe brauchen das nicht. Das Problem: In das Gehäuse sind die Löcher schon gebohrt so das man keinen Platz hat eine Nut zu setzten für den O-Ring. Deshalb muss man weiter die Flachdichtung nehmen braucht aber gleichzeitig einen mechnismus, der die Pumpe mit ausreichend Kraft gegen den Deckel verspannt, dass es dicht wird. Bisher wird das erreicht mit vier Schrauben die durch Deckel und Flachdichtung in die Pumpe geschraubt werden. Wie aber schon oft gemerkt ist das halt eine Schwachstelle und der, der sich das ausgedacht hat gehört geohrfeigt
Zum einen werden selbst-schneidende Schrauben verwendet heißt zweimal rein und raus und schon können die kaum noch genügend Kraft aufbauen zum anderen ist Nylon unter Zug nicht wirklich formstabil.
Für ein kleines Projekt nebenbei echt viel Denkarbeit und Aufwand
Das Problem an Flachdichtungen ist, das sie weit mehr Zusammengedrückt werden müssen, um gut abzudichten, Rundschnur bzw in diesem Fall O-Ringe brauchen das nicht. Das Problem: In das Gehäuse sind die Löcher schon gebohrt so das man keinen Platz hat eine Nut zu setzten für den O-Ring. Deshalb muss man weiter die Flachdichtung nehmen braucht aber gleichzeitig einen mechnismus, der die Pumpe mit ausreichend Kraft gegen den Deckel verspannt, dass es dicht wird. Bisher wird das erreicht mit vier Schrauben die durch Deckel und Flachdichtung in die Pumpe geschraubt werden. Wie aber schon oft gemerkt ist das halt eine Schwachstelle und der, der sich das ausgedacht hat gehört geohrfeigt
Zum einen werden selbst-schneidende Schrauben verwendet heißt zweimal rein und raus und schon können die kaum noch genügend Kraft aufbauen zum anderen ist Nylon unter Zug nicht wirklich formstabil.
Für ein kleines Projekt nebenbei echt viel Denkarbeit und Aufwand
Sologu
Enthusiast
Ärger dich nicht, kommt doch jedes Jahr wieder, ich hatte damals Alphacool, Phobya und Aquatuning bei Mydealz als Alarm eingetragen, ansonsten hätte ich die Aktion auch verpasst.
Ich hab mir die Pumpe jetzt auch bestellt. Ich habe zwar verstanden, wie der Aufbau aussieht, aber muss das Ding erst vor mir sehenIch habe die Pumpe demontiert vor mir
um mich da 100% rein denken zu können. Glaube schon das da was möglich ist.
Leider nein, der Radi ist EOL und das waren die Restbestände
Sologu
Enthusiast
Oh das wusste ich gar nicht, das ist natürlich blöd.
Hab jetzt auch mal drei pumpen bestellt, und ein paar Barrow Schnelltrennis mal schauen wie die sich gegen die Alphacool HF Eiszapfen schlagen.
Hab jetzt auch mal drei pumpen bestellt, und ein paar Barrow Schnelltrennis mal schauen wie die sich gegen die Alphacool HF Eiszapfen schlagen.
gogoAustria
Enthusiast
Was, wenn ich den Druck auf die Dichtung einfach mit einem Haufen Gummibänder aufbaue, die ich um die Pumpe wickle?
100 Stück bauen alleine sehr viel Kraft auf, wodurch die Dichtung sicher zuverlässiger dichtet.
Oder weiter gedacht, was wenn ich einfach mit einer Gewinde-Klemme vom Bau Druck auf die Längsrichtung aufbaue?
Optik spielt keine Rolle, so eine Pumpe kann man in großen modernen Gehäuse sowieso immer verstecken
100 Stück bauen alleine sehr viel Kraft auf, wodurch die Dichtung sicher zuverlässiger dichtet.
Oder weiter gedacht, was wenn ich einfach mit einer Gewinde-Klemme vom Bau Druck auf die Längsrichtung aufbaue?
Optik spielt keine Rolle, so eine Pumpe kann man in großen modernen Gehäuse sowieso immer verstecken
wwwnutzer
Enthusiast
Die Idee ist nicht ganz schlecht im Prinzip brauch ich dann zwei Teile, ein Unterteil in das die Pumpe reinkommt und ein Oberteil das die In und Out Kanäle hat. Der untere Teil wird dann einfach mit dem Deckel verschraubt und kann so Kraft auf die Dichtung auswirken.
Das Ganze wird dann auch schön schwer, zumindest wenn es aus Metall gefertigt wird.
Könnte klappen, hatten hier nicht welche 3D Drucker? Gäbe es da jemanden der sich bereit erklären würde den Prototypen zu drucken?
Im Prinzip könnte man das dann weiter Spinnen mit nem Oberteil das ein Gewinde für 60mm Standard AGB Röhren hat.
Das Ganze wird dann auch schön schwer, zumindest wenn es aus Metall gefertigt wird.
Könnte klappen, hatten hier nicht welche 3D Drucker? Gäbe es da jemanden der sich bereit erklären würde den Prototypen zu drucken?
Im Prinzip könnte man das dann weiter Spinnen mit nem Oberteil das ein Gewinde für 60mm Standard AGB Röhren hat.
Zuletzt bearbeitet:
@wwwnutzer, mir gefällt die Idee.
wwwnutzer
Enthusiast
Bin jetzt nicht so firm im 3D Druck aber war es nicht so das manche PLA Filamente nicht Wassertauglich waren?
Ich warte jetzt erstmal auf die Pumpe aus China um die Maße zu bestätigen und dann den Entwurf noch zu finalisieren. Wenn es dann so weit ist und du dich immer noch bereit erklären würdest es zu drucken würde ich mich dann einfach noch mal bei dir melden.
Ich warte jetzt erstmal auf die Pumpe aus China um die Maße zu bestätigen und dann den Entwurf noch zu finalisieren. Wenn es dann so weit ist und du dich immer noch bereit erklären würdest es zu drucken würde ich mich dann einfach noch mal bei dir melden.
wwwnutzer
Enthusiast
So die Entwürfe sind jetzt so weit fertig, nur noch mit den Maßen der Pumpe aus China abgleichen dann mal schauen, was aber jetzt schon klar ist das wird ein ganz schöner Oschi und nicht billig, schon allein beim Material bin ich bei fast 50€, vlt auch 40€ wenn man Großhandelspreise nimmt.
wwwnutzer
Enthusiast
Muss ja keine Jahre halten aber wenn es 48h nen Testloop schaffen würde wäre schon schön
Ich weiß nur das bei PLA irgendwas war mit Wasser und manche gehen und manche nicht, aber ABS sollte doch locker gehen oder?
Ich weiß nur das bei PLA irgendwas war mit Wasser und manche gehen und manche nicht, aber ABS sollte doch locker gehen oder?
ABS kann ich leider nicht drucken (Stichwort: Dämpfe, nötige Bett-Temperatur).
Ich glaube PLA sollte da keine Probleme machen. Ich bastel mal ne rudimentäre Vase, druck die und füll die mal mit Wasser und schau nach wie lang die dicht hält.
Ich glaube PLA sollte da keine Probleme machen. Ich bastel mal ne rudimentäre Vase, druck die und füll die mal mit Wasser und schau nach wie lang die dicht hält.
~DeD~
Enthusiast
PLA bleibt dicht, habe schon mehr als genug Vasen.
Warum nimmst du nicht einfach PETG? Ist in allem besser als PLA.
Warum nimmst du nicht einfach PETG? Ist in allem besser als PLA.
wwwnutzer
Enthusiast

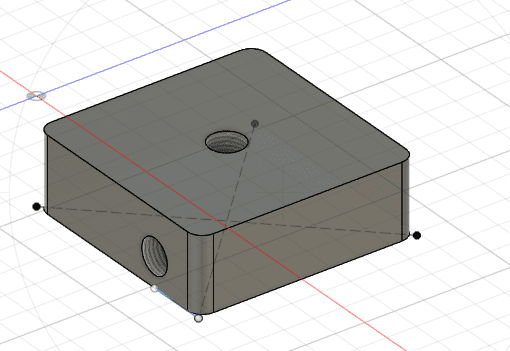

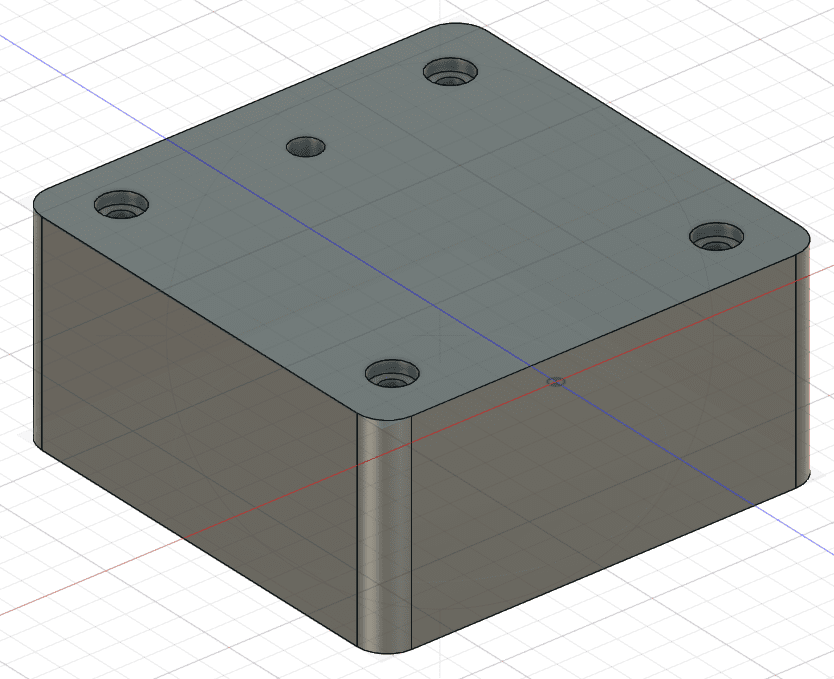

Die groben Entwürfe mal als Anhaltspunkt und vlt gibts ja ein paar VErbesserungsvorschläge.
Sachen die noch nicht gemacht sind: ein Justierhilfe beim Einsetzten und montieren der Pumpe (die Pumpe hat eine kleine vertikale Nut, die ich dafür nutzten möchte) und noch ein paar Kleinigkeiten wie ein umlaufende Fase auf dem Deckel sowie Löcher für die Befestigung bzw Entkopplung.
Sachen die noch nicht gemacht sind: ein Justierhilfe beim Einsetzten und montieren der Pumpe (die Pumpe hat eine kleine vertikale Nut, die ich dafür nutzten möchte) und noch ein paar Kleinigkeiten wie ein umlaufende Fase auf dem Deckel sowie Löcher für die Befestigung bzw Entkopplung.
Wenn ich das richtige interpretiere, soll das eine Loch in der Mitte wohl für den Stromanschluss der Pumpe sein.
Da passt aber kein Stecker durch. Oder willst du die Adern selbst da durch ziehen und wieder in den Stecker tun?
Sonst, für den ersten Prototyp schon sehr gut.
Den Körper welcher die Pumpe an den Deckel drückt, könntest du auch aus einem Kunststoff fertigen
Da passt aber kein Stecker durch. Oder willst du die Adern selbst da durch ziehen und wieder in den Stecker tun?
Sonst, für den ersten Prototyp schon sehr gut.
Den Körper welcher die Pumpe an den Deckel drückt, könntest du auch aus einem Kunststoff fertigen
Sologu
Enthusiast
Das gefällt mir optisch doch schon ganz gut, vorallem mit der Befestigungsmöglichkeit.
Jetzt mal ein wenig rum gesponnen, könnte man den Boden so fertigen das man die Pumpe z.B. an eine Watercool DDC Tube Schrauben könnte?
Wäre unschlagbar leise und würde auch noch gut aussehen 🤔
Jetzt mal ein wenig rum gesponnen, könnte man den Boden so fertigen das man die Pumpe z.B. an eine Watercool DDC Tube Schrauben könnte?
Wäre unschlagbar leise und würde auch noch gut aussehen 🤔

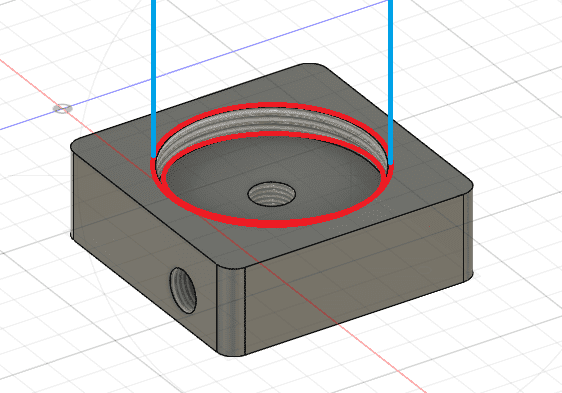

Ich glaube er macht den Deckel so, das man eine Tube drauf schrauben kann
wwwnutzer
Enthusiast
Hmm ich glaube, du kannst Hellsehen Ich schau mir gerade unterschiedliche Hersteller an wie die das mit der Dichtung an der Röhre umsetzten um mir dafür Ideen zu holen.
Dann noch als Standalone
Ja durch das Loch kommen nur die Kabel da die Chinaversion der Pumpe praktischer Weise auf einen 3 Pin Anschluss setzt statt auf Sata. So braucht man keine ewig große Öffnung und die meisten werden die farbigen Kabel eh sleeven wollen.
@Sologu welche Befestigung meinst du? Da ist momentan keine dabei, die Löcher die aktuell auf den Zeichnungen sind die nötigen also Quasi zweimal G1/4 und viermal M4 zum Zusammenhalten der beiden Teile.
An einen Heatkiller Tube Adapter habe ich auch schon gedacht ist auch soweit möglich aber recht Komplex durch den Einsatz der Flachdichtung. Der Adapter würde dann aus zwei Teilen bestehen was das ganze komplexer macht und auch teurer aber möglich wärs ja.
Ich schau mir gerade unterschiedliche Hersteller an wie die das mit der Dichtung an der Röhre umsetzten um mir dafür Ideen zu holen.Dann noch als Standalone
Ja durch das Loch kommen nur die Kabel da die Chinaversion der Pumpe praktischer Weise auf einen 3 Pin Anschluss setzt statt auf Sata. So braucht man keine ewig große Öffnung und die meisten werden die farbigen Kabel eh sleeven wollen.
@Sologu welche Befestigung meinst du? Da ist momentan keine dabei, die Löcher die aktuell auf den Zeichnungen sind die nötigen also Quasi zweimal G1/4 und viermal M4 zum Zusammenhalten der beiden Teile.
An einen Heatkiller Tube Adapter habe ich auch schon gedacht ist auch soweit möglich aber recht Komplex durch den Einsatz der Flachdichtung. Der Adapter würde dann aus zwei Teilen bestehen was das ganze komplexer macht und auch teurer aber möglich wärs ja.
Zuletzt bearbeitet:
wwwnutzer
Enthusiast
Das sind die meisten Ansätze ja, das Problem mit der Nut innen, es ist nicht sichergestellt das jede Röhre genau gleich lang ist, gerade bei den aus China gibt es da Teilweise 1-5mm Unterschied was das ganze dann Undicht machen würde.
Der zweite Ansatz mit der Dichtung an der Tube wie bei der aktuellen DCP finde ich am praktikabelsten und auch am leichtesten umzusetzen da einfach nur ein ganz klein Fase benötigt wird auf der die Dichtung dann aufliegt.
Was die Materialwahl angeht, jaein selbst in der Einzelteil Fertigung sprechen wir da über nen Unteschied von etwa 40€ wenn überhaupt, sobald man auf Stückzahlen kommt so ab 50 sollte das Anfangen, wird der Unterschied so gering, dass es fast nicht mehr lohnt, deswegen auf ein anderes Material zu setzten.
Der zweite Ansatz mit der Dichtung an der Tube wie bei der aktuellen DCP finde ich am praktikabelsten und auch am leichtesten umzusetzen da einfach nur ein ganz klein Fase benötigt wird auf der die Dichtung dann aufliegt.
Was die Materialwahl angeht, jaein selbst in der Einzelteil Fertigung sprechen wir da über nen Unteschied von etwa 40€ wenn überhaupt, sobald man auf Stückzahlen kommt so ab 50 sollte das Anfangen, wird der Unterschied so gering, dass es fast nicht mehr lohnt, deswegen auf ein anderes Material zu setzten.
~DeD~
Enthusiast
wenn du es eh drucken willst, dann klebs zusammen
wwwnutzer
Enthusiast
Der Druck ist nur für den Prototypen gedacht, einfach damit ich weiß ok passt einigermaßen bevor ich mir das Dingen für Round About 430€ anfertigen lasse
busiderbaer
Experte
@wwwnutzer Echt coole Sache machst du da.
Ich hatte gerade noch die Idee gehabt, ob man nicht auch eine vorhandene AGB-Konstruktion als Aufsatz für den Deckel nutzen könnte, z.B. den Aqualis (https://shop.aquacomputer.de/product_info.php?products_id=2923).
Wie sind denn die Dimensionen des bislang von dir konstruierten Gehäuses?
Ich hatte gerade noch die Idee gehabt, ob man nicht auch eine vorhandene AGB-Konstruktion als Aufsatz für den Deckel nutzen könnte, z.B. den Aqualis (https://shop.aquacomputer.de/product_info.php?products_id=2923).
Wie sind denn die Dimensionen des bislang von dir konstruierten Gehäuses?
wwwnutzer
Enthusiast
@busiderbaer wie ich oben schon gesagt hatte ist halt diese Idiotisch Flachdichtung das wahre Böse. Daher ich brauche immer einen Adapter auf dem Adapter das ich die Flachdichtung nutzen kann. Das anpassen an bisherige Konstruktion wie jetzt Aqualis oder HK Tube ist nicht das Problem da die Maße ähnlich sind.
Momentan sind die Maße 74x74x35 für den Bottom Part und 74x74x25 für den Deckel. Etwas zu groß für die HK Tube und etwas zu klein für die Aqualis wenn mich das nicht auf die schnelle täuscht ist aber halt anpassbar.
Hier mal noch ein Bild der Pumpe und wieso ich andauernd über die Flachdichtung her ziehe
Momentan sind die Maße 74x74x35 für den Bottom Part und 74x74x25 für den Deckel. Etwas zu groß für die HK Tube und etwas zu klein für die Aqualis wenn mich das nicht auf die schnelle täuscht ist aber halt anpassbar.
Hier mal noch ein Bild der Pumpe und wieso ich andauernd über die Flachdichtung her ziehe
Haarstrich
Experte
- Mitglied seit
- 08.09.2015
- Beiträge
- 764
VJoemax hatte das ziemlich am Anfang dieses Threads auch schon bemängelt, erwähnte allerdings auch die vorhandene Nut. Eventuell kann man ja hier die Flachdichtung durch einen passenden O-Ring erseztzen.
