[Sammelthread] Micron 16Gbit B-Die DDR4

It was almost a given already given that 16GB die size would need 16 chips, but I heard a single rank configuration with both sides populated were out there and just wanted to nail it down.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Can someone confirm if the BL2K32G36C16U4B (2x32GB 3600mhz kit) is dual rank since it seems to show between 6 to 10% performance difference on the Zen3. Mine will ship on monday, but if they are single rank, I am returning them and going for a 4x16GB kit instead.

Edit: Found this: https://lanoc.org/images/reviews/2020/ballistix_64gb_bl2k32g36c16u4b/other_1.jpg it says 2 ranks, so I'm good and can open the package? Because I probably can't return it after opening it.

I'm using this kit and CPU-Z is reporting that the modules are dual rank. With 16Gbit memory chips, 16 chips are needed per 32GByte module, so a dual rank configuration is actually unavoidable.

Little update: I got my BL2K32G36C16U4B (2x 32GB 3600MHZ) and my 5950x yesterday. The RAM is awesome. I just dialed in 4200 on XMP/Auto settings and it just worked. Had to clock it down again though, because as it seems I got bad luck on my 5950x, infinity fabric above 1867 mhz wont boot, no matter what I throw at it. I tried to force 1900mhz with SOC at 1200mv, VDDG CCD at 1.000 and VDDG IOD at 1.150 (Buildzoids cheat code variables for 1900mhz infinity farbric). No chance. Stuck at error 07. I quit at 4 AM today, because you know, work and stuff, so I haven't gone into tightening timings, I was mostly aiming to do the upgrade and get everything working as a baseline. Anyone got a tip for that infinity fabric or can tell me at what point it would make sense to accept the out of synch penalty and just straight up outperform that? Or do I have to benchmark the RAM against each settings (that will be fun with all that variance).

Btw: That 5950x produces *a lot of heat*. My Dark Rock Pro 4 with triple fan setup can barely keep it in the 80-85° range with PBO enabled while stress testing (around 4.3ghz all core clocks) or doing x264 to x265 conversion (around 4.4ghz all core clocks). I did see single threaded workloads reach a 5ghz clock, so I got lucky on that side. Does that sound like a bad mount? I'm using the Kryonaut Extreme with 14,2 W/m*K, so that should not be the issue here, though I think I may have put a bit much on there (though GN said that doesn't matter).

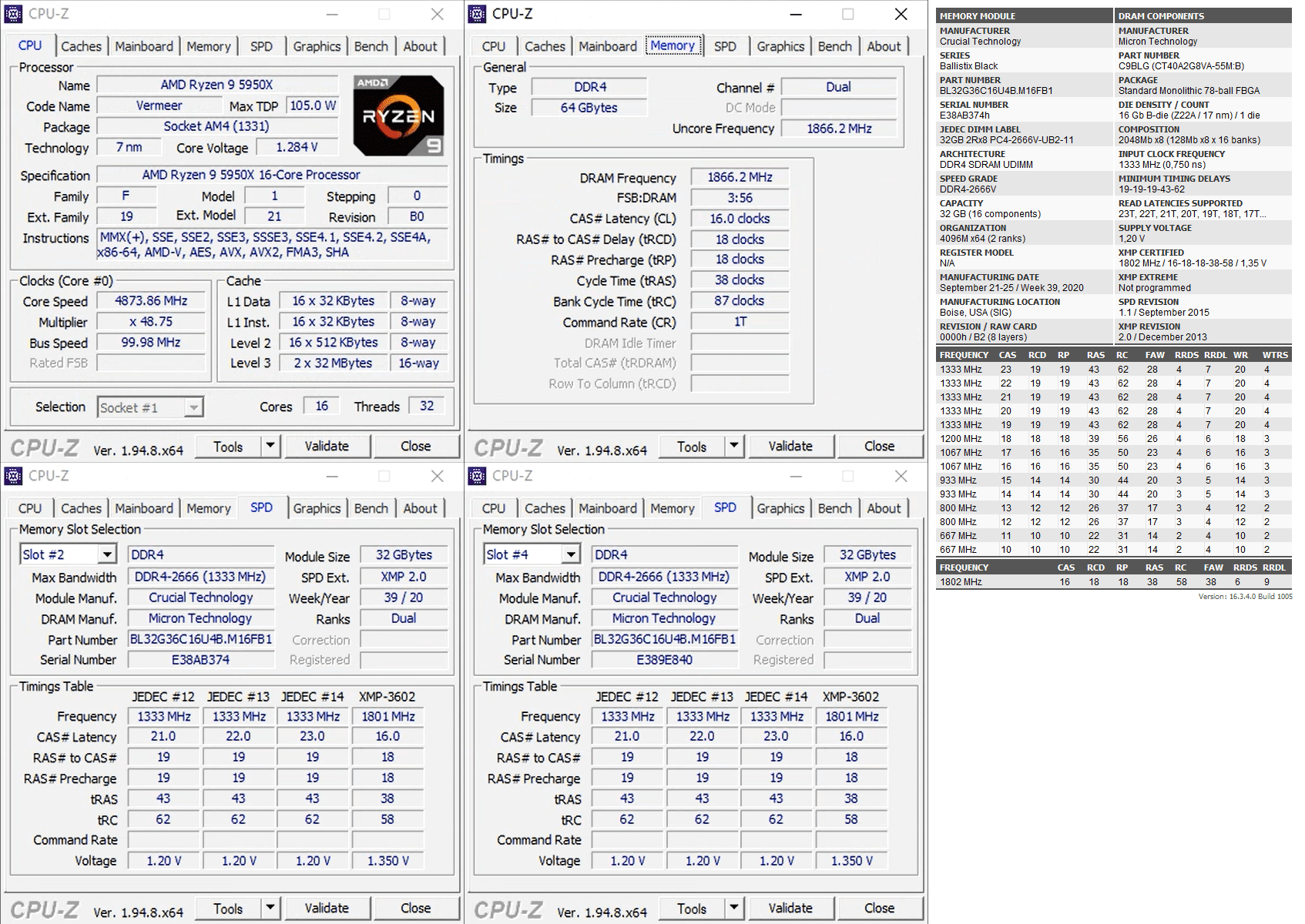

Edit: Here are some screenshots.


Anhänge

  • BL2K32G36C16U4B 10.11.2020.png
    BL2K32G36C16U4B 10.11.2020.png
    401,9 KB · Aufrufe: 387
Zuletzt bearbeitet:
The IF on my 3900X can run 1900 Mhz on current bios only with VDDSOC below 1.05V.
From what I've read, new bios revisions set VDDSOC to 1.025V although I have not confirmed that myself.
Also I don't know if that differs for other MB vendors.


it seems I got bad luck on my 5950x, infinity fabric above 1867 mhz wont boot, no matter what I throw at it. I tried to force 1900mhz with SOC at 1200mv, VDDG CCD at 1.000 and VDDG IOD at 1.150

Try ist again with upcoming bios versions. some corrent bios versions have a hard wall of IF clock. I had the same with my Asus board.

Thanks for the hope, but I just encountered other issues. I get like 500 WHEA errors in about 4 hours of video conversion. It seems also be related to ram, but since I have so far only found on other person with that problem, it looks like a defective unit :(

I'll be really sad if they tease the power for like 2 days and then I have to send it back. Going back to my 2700x for daily work will be a pain.

WHEA errors are also bios related. Other manufactures like MSI and Asus have this issue too. I read yesterday that some new beta versions have helped to fix this.

So nach diesem sehr informativen Thread habe ich mir heute die BL2K32G36C16U4B für meinen neuen PC Build geholt.

Es wird ein 5900x auf einem ASUS ROG Strix B550-E Mainboard. Ich bin sehr gespannt was ich aus den Riegeln rausholen kann als totaler Ram OC Noob.

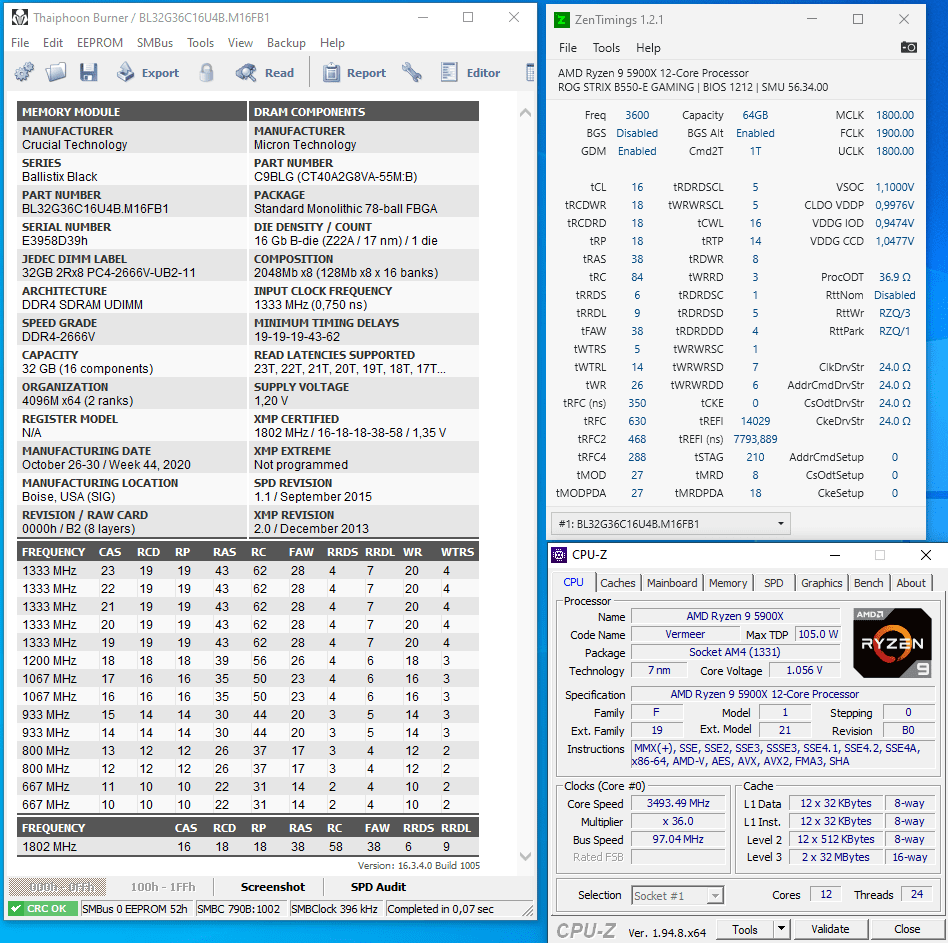

So das System rennt nun...
5900x, ASUS ROG Strix B550-e Gaming und eben besagtes BL2K32G36C16U4B Kit. Aktuell nur mit ner Uralt Radeon (270x oder so) und nem 550W NT Dark Power PRO 11 aufgebaut um es zu testen und zu optimieren.

Bin gerade dabei den maximalen IF Takt der CPU auszuloten. Hangele mich da am ZEN2 Guide entlang. IF 1900 bisher ohne Abstürze (1h Aida). IF 2000 booted ins Windows, aber hab ich noch nicht stabil. Da stürzt der AIDA64 Stresstest nach wenigen Minuten ab. Mal schauen ob ich das noch stabil krieg. Vielleicht brauchts auch erst ein neues Bios

Soweit mal bisher: Ram läuft noch auf XMP obwohl der IF schon höher ist. Mir ist auch nicht so ganz klar warum der Bus nur mit 97MHz läuft. Hab ihn auf Auto gestellt.

Zuletzt bearbeitet:
So einige Stunden später bin ich nun hier:


IF und Ram scheint auf dem Takt einigermaßen Stabil zu sein. Zumindest läuft der AIDA Stresstest schon fast 2h.
Nun könnte ich entweder anfangen an den Timings (die bislang einfach aus dem XMP übernommen wurden) zu spielen, oder aber versuchen den IF doch noch auf 2GHz zu bekommen.
Was würdet ihr Vorschlagen?

Beides, je nachdem wie viel Lust und Zeit du hast.
IF sollte ja relativ simpel sein, die Spannungen durchprobieren und wenn's nicht läuft, dann lässt du es.
Probier auch mal weniger VSOC, hat bei mir bspw. geholfen.

Recht hast du. IF4000 scheint auch ziemlich stabil zu sein. Karhu lief die Nacht durch. Ich muss sagen: Die CPU und der RAM gefällt mir.
Diesmal hab ich Proc ODT etwas geringer eingestellt (36,9 Ohm) und den Ram synchron bei 4000 MHz laufen lassen. So langsam beginne ich zu träumen das ich mit dem IF noch höher komme :d

Das sieht doch schon ganz gut aus - die Timings kannst du natürlich an einigen Stellen noch ordentlich nachschärfen denke ich.
Ich würde aber da zuerst den höchsten IF Takt ermitteln - dürfte wie gesagt eigentlich recht flott gehen.
Hast du VSOC und CLDO VDDP selbst gesetzt?

Ja hab ich. hab mich in etwa an die von Reous gelisteten Empfehlungen gehalten:
Grundeinstellungen
PowerDownMode
Soc Voltage
VDDG CCD
VDDG IOD
CLDO_VDDP
ProcODT
CAD
RTT

GearDownMode

Immer auf Disabled stellen
Auf 1.10V setzen
Spannung für Infinity Fabric. Zwischen 0.95V und 1.05V
Vorzugsweise niedriger als CCD einstellen (0.70V bis 0.95V)
Wert zwischen 0.850V und 1.000V einstellen.
Für Single Rank zwischen 28Ohm und 37Ohm
Für Dual Rank zwischen 28 Ohm und 48Ohm
Auf Standardeinstellung lassen
Auf Standardeinstellung lassen
Weitere Infos hier
Für Stabilität aktivieren. Nur gerade CL Werte möglich
Weitere Infos hier
Quelle


Mein 5800X bootete nicht mal mit 1900 IF. Hoffe der 5600X ist keine IF-Krücke (den 6-Kerner nun, weil deutlich geringerer Verbrauch, da ITX).

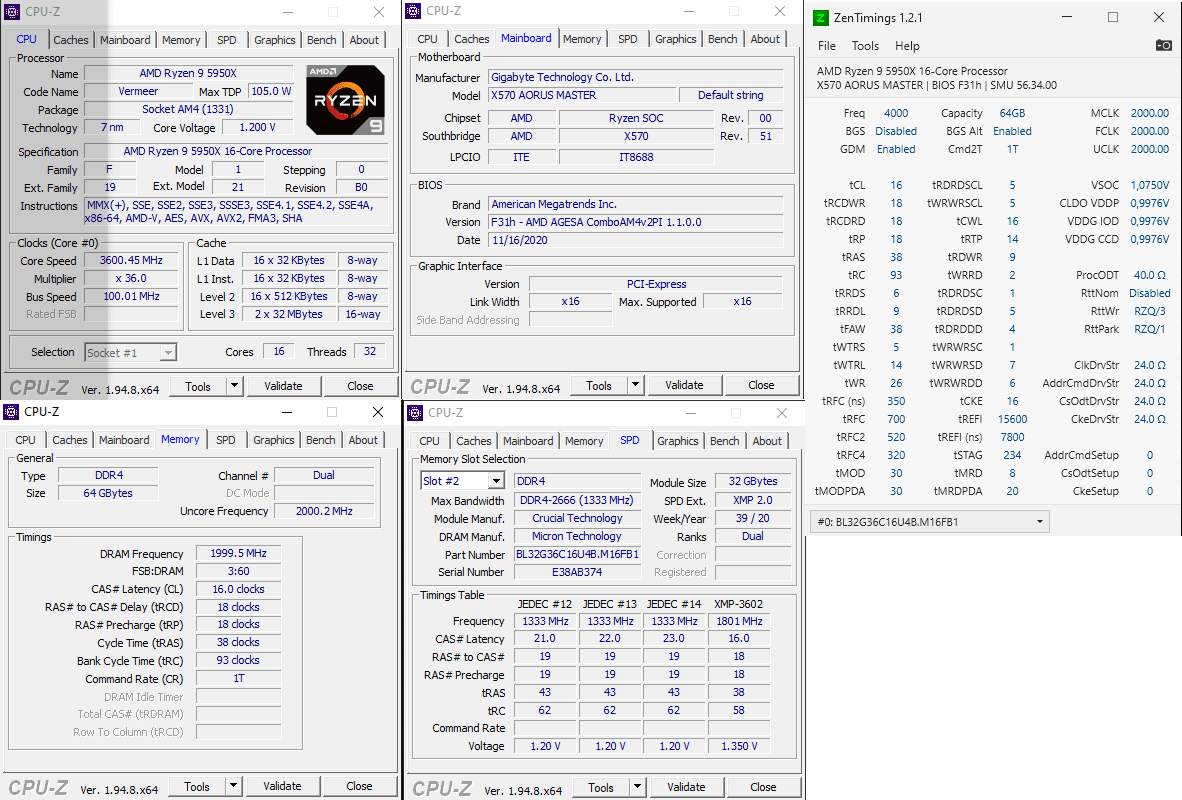

If you have issues with infinity clock not going up to or even over 1900mhz, make sure to check for a new BIOS! I just installed the new Gigabyte "F31h" for my Aorus Master. I was not able to achieve 1900 IF even with brute force settings, before this. Now running 2000mhz IF without touching any dials *at all*. Ram is sitting at XMP 3600 with overclock to 4000mhz now. Also not touched anything yet. Hopefully I will have some time tuesday to tighten down those timings. Considering I know my 64GB run at 4400 on XMP settings out of the box (though not sure if actually stable), I think there is a lot of headroom here.

Any tips on timings I should start with would be appreciated, always saves time if you know what to aim for. Even though the XMP values already look... pretty decent for out of the box stuff?

Edit: AFAIK Asus and MSI have also released updated BIOS versions by now. Not sure about ASrock. Also added a new screenshot :)

Edit2: Forgot to mention: 2100mhz IF would not post. Might be forceable, but I want to daily drive this with rather heavy workloads, so probably are not gonna go down that road.

Edit3: And Gigabyte already pushed a new update. F31j is the newest now, I doubt it will change much though.


Anhänge

  • 1.png
    56,5 KB · Aufrufe: 250
Zuletzt bearbeitet:
Good news, thanks for the replay. Does this means your WHEA errors are also gone?
Feels like Gigaybe is dropping every day a new beta bios. Latest test version is already F31k.

k? WTH!

I just saw j today -minutes ago!

I've not had WHEA errors for a while actually... might have been a windows update thing?

Edit: Yup. The master is still on j. https://www.gigabyte.com/Motherboard/X570-AORUS-MASTER-rev-11-12/support#support-dl-bios

P.s.: My 2000 IF was not stable under heavy workload (booting up 30 android VMs at the same time). It crashed, so I will need to give it some more oomph. 1900mhz is stable out of the box though. Even if not stable, 2000 IF bootable and with some workload applied even stable, while not fully stable, means it's just a little bit off and achievable. I am happy even if very tired :)

Zuletzt bearbeitet:
Other people confirmed their WHEA errors also gone with bios update.

Latest test versions can be find on tweaktown forum and a overview is also here:

Oh it's a beta bios. Not touching that. It's not a fun or gaming machine. I can tinker with it, but only on off hours and it needs to work the next day, so no beta for me.

So mein aktuelles Ergebnis: Was sagen die Profis: geht da noch was? (VDIMM =1,4V EDIT: 1,39V) Habe kein Programm gefunden was das auslesen will...


Auch seltsam: Sobald ich an die Haupttimings geh gibts nur noch CMOS Resets.. So ein Zustand in dem das System zwar Bootet aber nicht stabil läuft krieg ich mit Timings nicht hin. Nur über den IF.

Die Latenz erscheint mir auch etwas hoch.
Überseh ich da was?

Zuletzt bearbeitet:
Könnte am GDM liegen. Der macht bei mir immer nur Probleme.

Der bootet nicht mit cl16 Timing nur weil gdm aus ist? Genau das meine ich mit Problemen. Der soll doch nur was machen wenn die Timings ungerade sind.

Maybe try a higher procodt Up to 60 maybe... Not sure here. Basically what gdm does is stabilize the system by slowing down the ram around half the time. So your OC isn't as stable as you thought of it crashes with it turned off. Ideally you leave it on though. It's just it causes problems with timings for me.

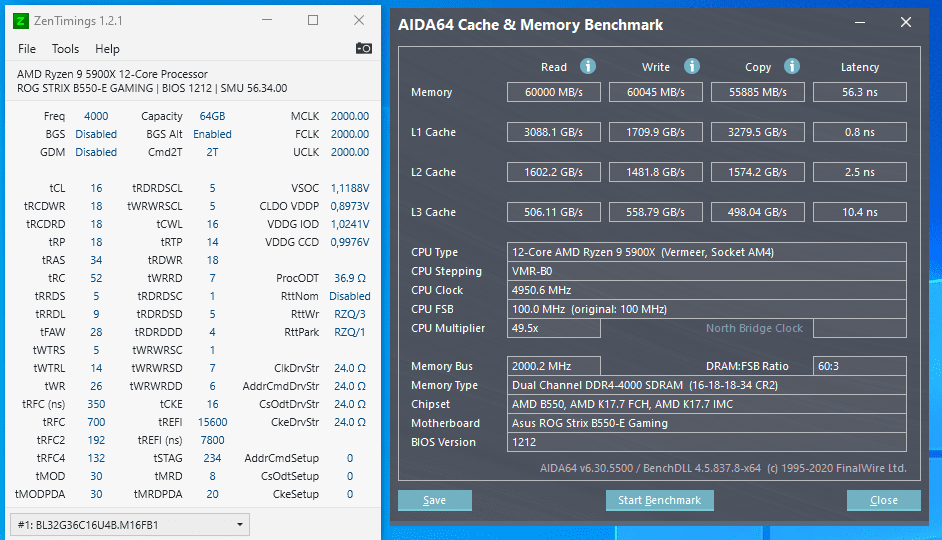

einige Versuche später:



Bessere Latenzen mit GMD off und 2T Command Rate. Ich werde mal schauen ob ich das noch mit 1T hinkriege. Wobei es mich wundert das GDM Off mit 2T bei schlechteren Timings schneller ist als GDM on mit 1T

Sorry für das sprachen hüpfen, ich merke das gar nicht mehr.

So richtig raffe ich das mit GDM auch nicht was da wie wo reinspielt aber mit dem Kram aus habe ich meistens bessere Ergebnisse, solange das RAM den headroom hat. Wenn man hart am Limit der Sticks ist, ist GDM an meist wieder besser.

Das hatte ich schon mit nem 2700x und hynix Müll Chips auf x470 Asus gaming plus (oder so ähnlich)

Oh it's a beta bios. Not touching that. It's not a fun or gaming machine.
Kurz zur Aufklärung :d Jedes Bios mit einem Buchstaben am Ende ist ein Beta Bios.

Bessere Latenzen mit GMD off und 2T Command Rate.
Würde darauf nicht all zu viel geben. Aktuelle Aida64 Versionen sind noch nicht optimal auf Zen3 optimiert. Die Mem Latenz kann bei gleichen Einstellungen bis zu 10ns schwanken.
