Obwohl leider noch nicht in Deutschland erhältlich, so möchte ich trotzdem die Gelegenheit nutzen um hier das 785GM-E65 (MS-7596) etwas näher vorzustellen.
Das 785GM-E51 ist in deutschem Handel bereits verfügbar und im Prinzip das gleiche Board wie sein grosser Bruder, das GM-E65. Es fehlen ihm lediglich der Sideport-Memory, eine Anschlussmöglichkeit für Firewire, sowie der optische SPDIF-Ausgang. Ausserdem wurde auf die Heat-Pipe verzichtet, was wahrscheinlich der Nutzung von 140W CPUs im Wege stehen wird.
Ansonsten sind beide Boards identisch und nutzen somit auch die gleiche BIOS-Version.
Doch nun zum 785GM-E65:
Hier noch zwei grössere Abbildungen:
Das Mainboard erreichte mich gut verpackt in einem Karton des bekannten neuen Layouts. Das Zubehör entspricht dem normalem Umfang, auch wenn es nicht gerade üppig ausfällt. So vermisse ich beispielsweise die für mich gewohnten M-Connectoren.
Neben dem Handbuch, einem Quick Installation Guide, der Treiber-CD und dem I/O-Shield, gehören lediglich ein IDE-Kabel, ein SATA-Kabel und ein SATA-Poweradapter zum Lieferumfang.
Das 785GM-E65 besitzt ingesamt zwölf USB-Steckplätze, wovon sich sechs davon am Backpanel befinden.
An besagtem Backpanel findet man ausserdem:
Intern, also auf dem Mainboard selbst vorhandene Anschlüsse sehen wie folgt aus:
Die Slots für die zu verwendeten Komponenten im einzelnen:
Die Features und Leistungen des Boards:
Auf dem E-65 kommen AM3 Prozessoren zum Einsatz, die auch je nach Belieben für eine Leistungsaufnahme von 140W ausgelegt sein dürfen. Um dies zu ermöglichen, wurde ein ausgefeiltes Kühlkonzept der Spannungswandler gewählt. Die bereits oben erwähnten DDR3 Speichermodule dürfen in Speichergeschwindigkeiten von 800/1066/1333/1600MHz und in einer maximalen Kapazität von 16GB verbaut werden.
Um die Aufgaben des intergrierten Grafikspeichers nicht dem Systemspeicher überlassen zu müssen, kommt ein sogenannter Sideport-Memory mit einer Grösse von 128MB und einer Geschwindigkeit von 1333MHz zum Einsatz. Die eben benannte IGP lässt sich in Verbindung mit einer PCIe-Grafikkarte mittels "Hybrid Crossfire" zu einem Verbund höherer Grafik-Performance zusammenschliessen. Auch ohne zusätzliche Grafikkarte ist der gleichzeitige Betrieb von zwei Monitoren an beiden Ausgängen (VGA, DVI) möglich.
Ein weiteres Feature, genannt APS = Active Phase Switching sorgt dafür, das die Phasen mit denen CPU, Speicher und Chipsatz angebunden sind, der jeweiligen Last angepasst werden. Das spart Strom und sorgt damit auch für moderate Temperaturen im System. Mit dem integrierten "Easy OC-Switch" ist es möglich, den FSB um jeweils 10, 15 oder auch 20% auf einfache Weise zu übertakten.
Genug geredet; das Board ist aufgebaut und mit den folgenden Komponenten bestückt:
Eine externe Grafikkarte wird derzeit nicht verwendet. Als CPU-Kühler dient ein Scythe Shuriken.
Nach einem CMOS-Reset mit gezogenem Netzstecker und dem darauffolgendem Start des Systems, gehts natürlich als erstes ins BIOS. Die bei Auslieferung auf dem Board befindliche Version ist in diesem Fall die V2.1.
Ich habe bereits auf die aktuellste Beta-Version (A7596AMS 2.3b2) aktualisiert. Diese, sowie auch alle neuen Betas erscheinen immer hier:
==> Beta-BIOS für das 785GM-E51 und 785GM-E65 (MS-7596)
Finale BIOS-Versionen findet man hingegen auf der MSI-Produktseite:
==> Final-BIOS für das 785GM-E51 und 785GM-E65 (MS-7596)
Zum BIOS:
Neben den gewohnten Informationen über CPU, Speicher, System, Temperaturen ...
... findet man im BIOS-Setup des 785GM-E65 eine Vielfalt von Einstellungen, die ein Anpassen der Hardware insbesondere der Speicher, an vorgegebene oder persönliche Werte auf einfache Weise ermöglichen:
Auch wenn das Board nicht im High-End Bereich anzusiedeln ist, so bietet es doch beachtliche Möglichkeiten, gerade in Bezug auf das Übertakten des Systems. So findet man beispielsweise im Cell Menu umfangreiche Optionen in Bezug auf Spannungs- und Taktänderungen:
Durch Aktivieren einer speziellen EC-Firmwareversion lassen sich deaktivierte Kerne von Multicore-CPUs freischalten. Das Ganze funktioniert natürlich nur, wenn die Cores nicht wegen eines Defektes deaktiviert wurden:
Neben der gewohnten Cool'n Quiet Funktion ist es durch Verringerung der Vcore zusätzlich möglich, die CPU zu untervolten um Strom zu sparen:
Mein Fazit:
Das Board macht auf mich einen sehr guten Eindruck; es läuft in der von mir gewählten Konfiguration und den von mir getätigten Einstellungen sehr stabil. Das Übertakten des Systems per BIOS geht wie gewohnt leicht von der Hand und somit lassen sich, einer entsprechenden CPU vorrausgesetzt, sehr gute Ergebnisse erzielen. In meinem Fall konnte ich probehalber durch das alleinige Erhöhen des CPU-Multiplikators den Prozessortakt um ganze 700MHz erweitern. Selbst der Arbeitsspeicher konnte testweise auf 1600MHz betrieben werden. Sicherlich geht in Bezug auf OC noch mehr, wenn man sich mit der Geschichte eingehend beschäftigt und die ein oder andere Einstellung dahingehend verändert.
Das Freischalten der beiden deaktivierten Kerne, war bei meiner verwendeten CPU kein Problem:
Die Temperaturen bewegen sich in einem moderaten Bereich ...
... welcher es mit Sicherheit zulässt, das Board in einem HTPC unterzubringen. Die Entscheidung fällt dahingehend sicher leicht, denn bei der Grösse der Platine hat MSI das Micro-ATX Format (244 mm × 244 mm) gewählt.
Als einzigen Kritikpunkt welcher für meine Zwecke relevant ist, wäre die Rückkehr zum CMOS-Clear Jumper zu nennen. Gerade weil das Board recht "übertaktungsfreundlich" gestaltet wurde, wäre hier eigentlich der bewährte CMOS-Clear Button angebrachter gewesen, den man im Falle eines "OC-Fehlschlags" etwas schneller erreichen und betätigen hätte können.
Ich kann allerdings damit leben und deswegen gibt es von mir eine klare Kaufempfehlung für das 785GM-E65/E51!
_____________________
Bilder vom 785GM-E51 (Danke an adler93!):
_____________________
Anhang
Hersteller-Links
=> MSI 785GM-E65
=> MSI 785GM-E51
Kompatibilitätslisten
siehe hier
Diese Listen können natürlich unmöglich sämtliche, kompatible Hardware innerhalb einer bestimmten Systemkonfiguration enthalten. Sie spiegeln lediglich das wieder, was MSI hinsichtlich beider Boards bis dato getestet hat.
Testberichte / Reviews (Dank an G00fY)
785GM-E51
- HardwareZone (engl.)
785GM-E65
- BalticHw (engl.)
- bit-tech.net (engl.)
- BJORN3D.COM (engl.)
- Fudzilla (deut.)
- guru3D.com (engl.)
- Motherboard.org (engl.)
- neoseeker (engl.)
- PCStats (engl.)
- PCWizKid's Tech Talk (engl.)
- T-Break Tech (engl.)
- TechRadar (short Review) (engl.)
- tom's hardware (deut.)
- Tweak PC (deut.)
- iXBT Labs (engl.)
BIOS-Versionen: History und Changelogs
A7596AMS.200 07/03/2009
- Release BIOS
A7596AMS.200 ---> A7596AMS.211 07/07/2009
- Fix EC Firmware function.
- Adjust CPU-NB Voltage item and CPU Voltage(V) item.
- use UMA+SIDEPORT light screen when cmos bad and no VGA card for ERP:020.
- Update C1E Function code, patch AMD Sempron 140 C1E function issue.
- Change below item default value for AMD test.
a. C1E enable
b. Cool'n'Quiet Enable
A7596AMS.211 ---> A7596AMS.212 07/08/2009
- Patch M-Flash boot function.
- Adjust CPU Voltage item.
- Change Market Name and LOGO for 05S(785GM-E51).
- Change below item default value for MSI bios spec.
a. C1E disable
b. Cool'n'Quiet disable
- Adjust OC fail message color.
A7596AMS.212 ---> A7596AMS.210 07/08/2009
- Release BIOS
A7596AMS.210 ---> A7596AMS.221 07/20/2009
- Patch M-Flash boot function.
- Fix IDE ODD lost in RAID/AHCI mode.
- CPU FAN support 3Pin/4Pin select.
A7596AMS.221 ---> A7596AMS.222 07/21/2009
- Patch M-Flash Boot function.
- Fix the performance issue with WINSAT.
A7596AMS.222 ---> A7596AMS.223 07/22/2009
- Implement errata 379 for AMD test.
A7596AMS.223 ---> A7596AMS.224 07/24/2009
- Fill GFXSSID for WHQL test.
- Modify Dual EC function code.
- Adjust errata 379 for standard.
A7596AMS.224 ---> A7596AMS.225 07/31/2009
- Add Elpedia and Hynix SidePort memory Auto detect function.
A7596AMS.225 ---> A7596AMS.226 08/04/2009
- Update AGESA V6 to 8.00.12_CPU-AGESAv6_14.15 Version : v6.1.4.0
- Update MSI BIOS Setup Flash to 009.
A7596AMS.226 ---> A7596AMS.227 08/10/2009
- Reback AGESA V6 to 8.00.12_CPU-AGESAv6_14.13 Version : v6.1.2.2
- Update MSI BIOS Setup Flash to 00B.
- Adjust OC Fail Time to 5 Times.
A7596AMS.227 ---> A7596AMS.220 08/12/2009
- Fix 3Pin CPU Fan stop run when resume form S3.
- Add DualEC_4 Solution.
- Add Some void item prepare M-Flash update.
- Release Bios
A7596AMS.220 ---> A7596AMS.231 08/19/2009
- Adjust OC Fail Time to 4 Times.(Boot System 5 times)
- Fix Auto Over Clock Function Fail sometimes.
A7596AMS.231 ---> A7596AMS.232 09/04/2009
- Fix string: CPU LED Phase Control to CPU Phase Control.
CPU Phase Control: Auto/Disabled,Default/Poweron: Disabled.
A7596AMS.232 ---> A7596AMS.230 09/25/2009
- Update AGESA V3 CPU module to v3.5.3.1.
- Update AGESAMSIv3_4.03 module.
- Update Clockgen eModule.
- Update AMD - ChipBase eModule.
- Set Cool ane Quite Function disable for Media Test.
- Fix APS doesn't work corretly after system resumes from S3.
- Fix AMI flash tool "/L2" function fail.
- Fix the physical memory size show 1023MB when using 1024MB memory after set SATA mode as AHCI.
- Fix CPU Stepping show error when used AMD C3 CPU.
- Support "CPU Core Control" function.
- Modify Dual EC item string and ACC option string.
- Adjust CPU/CPU-NB Voltage help message.
- Patch CPU-NB Voltage.
- Release MP Bios.
A7596AMS.230 ---> A7596AMS.241 10/13/2009
- Disable the VCO when there isn't OC.
A7596AMS.241 ---> A7596AMS.242 10/13/2009
- Fixed the CPU core not all enabled issue when set CPU Core Control to auto after disable CPU core.
- Fixed CPU Core Control function coding error.
A7596AMS.242 ---> A7596AMS.243 10/21/2009
- Fix some 1600Mhz OC Memory test fail
A7596AMS.243 ---> A7596AMS.244 12/08/2009
- Adjust AMD PSI_L Function.
- Update 1M: SPI 64K BOOTBLOCK FLASH to 29beta for PM request.
- Update M-Flash module to MSI_MFLASH_00D.
- Fix screem was mess when use ERP 020 MB during Burnin test.
- Fix Bios can not disable onboard VGA device when set On-Chip VGA to disable.
- Fix Issue: When using AM3 810 x4 CPU and set ACC as auto, the system will be no display after reset.
- Add EuP solution
- Fix CPU-Z in setup L1 cache always show 0KB.
- Fix Auto item in setup show abnormal.
- Adjust CPU temperature in HW monitor for AD600EEHDK42GI.
A7596AMS.244 ---> A7596AMS.240 12/09/2009
- Release Final BIOS
A7596AMS.240 ---> A7596AMS.251 01/14/2010
- Update AMD CPU Agesa eModule to 8.00.12_CPU-AGESAv3_13.60,
- Update ACPI module to 8.00.12_ACPI-AMD-AGESAV3_012 ;
- Update M-flash to V10;
- Add energy star logo;
- Fix HDD 1T/ 2T size shows error,
- Fix 2.2TB HDD show wrong size in POST2 screen.
A7596AMS.251 ---> A7596AMS.252 01/29/2010
- Fix 1.5TB HDD in Setup only show 1TB;
- Update 7596-030 Audio Table for no spdif;
- Fix "Chassis Instrution" item help info is half-baked;
- Fix lan option rom can not be invoked in boot list when enable lan optionrom in raid mode;
- Fix L1 cache size is different between CPUZ and CPU specification in Setup;
- Follow Spec to show "On-chip VGA" item: Hide it when use onboard vga; Show it and set default value to "Disable" when External VGA plugs in;
- Fix total memory size only shows 3840MB when plugs 4GB memory in Board with onboard VGA;
- Add beeps for no memory detecting;
- Fix set "HT Link Speed" to "X6" or "X7", and In OS CPU-Z Only shows 1000MHz with AMD X545 200MHz CPU.
A7596AMS.252 ---> A7596AMS.253 03/02/2010
- Patch "on-chip vga" function, fix hang 2Eh issue;
- Update 7596-030 audio table;
- Sync PS/2 keyboard led and USB keyboard led;
- Fix OC fail, system will restart 7 times;
- Fix Post2 HDD size error when set LBA/ Large mode to disable.
- Fix Mflash 240 boot to 250 and 250 boot to 240 will cause cmos damage issue.
A7596AMS.253 ---> A7596AMS.254 03/07/2010
- Fix Mflash boot function fail.
A7596AMS.254 ---> A7596AMS.255 03/17/2010
- Update AMD AGESA Code to 8.00.12_CPU-AGESAv3_13.66 AGESA Version: v3.6.9.0 Update MSI AGESA Code to AGESAMSIv3_6.03
- Fix the L2 cache size information incorrect in CPU Specifications group when used AM3 Rev E 6 Core CPU.
- Reduce BB Space.
A7596AMS.255 ---> A7596AMS.256 03/18/2010
- Fix system hang D3h at sometimes.
A7596AMS.256 ---> A7596AMS.257 03/22/2010
- Update System maybe hang 0D3h at sometimes Solution.
A7596AMS.257 ---> A7596AMS.258 03/25/2010
- Fix OC fail, reboot too many times;
- Patch On-chip vga item: when only onboard vga exist, hide disable item;
- Patch after unlock 3 cores CPU to 4 cores CPU successfully, Disable ACC, CPU is still in 4 cores state.
A7596AMS.258 ---> A7596AMS.259 03/26/2010
- Patch AMD DDR3 1800Mhz OC support solution.
A7596AMS.259 ---> A7596AMS.25A 03/29/2010
- Fix APS doesn't work corretly after system resumes from S3.
A7596AMS.25A ---> A7596AMS.25B 04/01/2010
- Update AGESA to 8.00.12_CPU-AGESAv3_13.67 AGESA Version: v3.7.0.0
A7596AMS.25B ---> A7596AMS.25C 04/02/2010
- Fix total memory size show error enter AHCI mode.
- Fix system can wake up by lan when lan disable.
- Fix Win7 install fail if system build RAID and install MS-4256(USB3.0+SATA6G).
- Fix IDE Device detect order mistake if system build RAID and install MS-4256(USB3.0+SATA 6G).
A7596AMS.25C ---> A7596AMS.250 04/09/2010
- Release Final BIOS
A7596AMS.250 ---> A7596AMS.261 04/16/2010
- Adjust Unlock CPU Core Function. When set turn on Unlock CPU Core function,enable ACC Function.
- Add the solution to avoid U0J issue.
A7596AMS.261 ---> A7596AMS.262 04/22/2010
- Add a item control SLP2.0 talbe.
A7596AMS.262 ---> A7596AMS.263 04/23/2010
- Update AGESA Version to 8.00.12_CPU-AGESAv3_13.68
- Add AMD Turbo ratio item.
- Modify the AMD chipset platform C1E Support function code and move code to AGESAMSI module maintain, need remove CRB C1E code.
A7596AMS.263 ---> A7596AMS.260 04/23/2010
- Release MP Bios.
A7596AMS.260 ---> A7596AMS.271 04/27/2010
- Adjust ADX635WFK42GM, ADX635WFK42GI CPU temperature.
A7596AMS.271 ---> A7596AMS.272 04/27/2010
- Update VBIOS for RS880P for MS-75960-07S MVT.
A7596AMS.271 ---> A7596AMS.273 04/30/2010
- Update MSIAGESA to v3_6.06.
- Patch not display OC fail messages when memory frequency over 1800MHz
- Fix system still change PState at idle mode when used Rev E CPU and "AMD Turbo Core Technology" function is disabled.
A7596AMS.273 ---> A7596AMS.274 05/05/2010
- Update AMD APS Function.
A7596AMS.274 ---> A7596AMS.270 05/06/2010
- Release MP Bios
A7596AMS.270 ---> A7596AMS.281 05/10/2010
- Add Auto detect RS880P Function. Check ERP/DMI/Logo/ Update VBIOS for RS880P.
A7596AMS.281 ---> A7596AMS.282 05/13/2010
- ADD OC Genie Lite Function.
- Reduce BB Space.
- Adjust AM3 E0 CPU Temperature.
- Turn off USB/PS2 mouse LED when disable USB/PS2 device wakeup function when enter
A7596AMS.282 ---> A7596AMS.283 05/16/2010
- Update OC Genie Lite Function..
- Patch Am3 Ver C2/C3 CPU temperature.
- Update Memory-Z Module to V0D.
A7596AMS.283 ---> A7596AMS.284 05/25/2010
- Adjust OC genie Function.
- Add PCB version detect.
ERP: 010,050 PCB: 1.0
ERP: 020,030,040 PCB: 1.0
ERP: 060 PCB: 1.3
A7596AMS.284 ---> A7596AMS.285 06/02/2010
- Add I-cafe table for Driver request.
A7596AMS.285 ---> A7596AMS.280 06/02/2010
- Release MP Bios.
A7596AMS.280 ---> A7596AMS.291 06/28/2010
- Add 2TB HDD Solution.
A7596AMS.291 ---> A7596AMS.292 07/08/2010
- Update APS Function
A7596AMS.292 ---> A7596AMS.293 07/09/2010
- Fixed the DMA mode of SATA 5 and SATA 6 are Multiword DMA2 under OS error.
- Fix Customer plug Infrared remote receiver enter OS, it will be show 'Unknown Device'in Device Manager,but when plug remote control one time, OS can show correct device and driver.(EIP11612)
- Update OC Genine Lite Function.
A7596AMS.293 ---> A7596AMS.294 07/22/2010
- Fixed I-Rocks PS/2 Keyboard cannot be detected during swap keyboard/mouse.
A7596AMS.294 ---> A7596AMS.295 07/29/2010
- Update AMI AGESA to AGESAv3_13.71
- Update MSI AGESA to AGESAMSIv3_6.07
A7596AMS.295 ---> A7596AMS.296 08/17/2010
- Fix Adjusted CPU Frequency show 2.8G when use CPU HD840TWFK4DGR(2.9G).
- Fix sometimes show "CMOS Settings Wrongenu" after clear cmos.
- Fix CPU Voltage help string.
- Add 1333MHz for SIDEPORT Memory Frquency item when use Elpida SidePort memory.
A7596AMS.296 ---> A7596AMS.290
- Release MP Bios.
A7596AMS.290 ---> A7596AMS.2A1
- Disable APS for MOS issue.
- Fix sometimes it will hang D1 issue.
A7596AMS.2A1 ---> A7596AMS.2A0
- Release MP Bios.
A7596AMS.2A0 ---> A7596AMS.2B1
- Modify Unlock CPU Core function code.
- Support reset flag and full reset function for SW AP Unlock.
- CPU Core function.
A7596AMS.2B1 ---> A7596AMS.2B2
- Update AMI AGESA to AGESAv3_13.72.
- Update MSI AGESA to AGESAMSIv3_6.08.
- Add 1024MB option for item VGA share memory.
A7596AMS.2B2 ---> A7596AMS.2B3
- Fix Physical Memory show error when set VGA Share Memory to 1024MB.
- Fix it will hang when set Advanced Clock Calibration to Auto.
A7596AMS.2B3 ---> A7596AMS.2B4
- Fix Physical Memory show error when set VGA Share Memory to 1024MB and set to UMA mode.
- Fix it will hang d3h when insert two memory in slot1 and slot3.
A7596AMS.2B4 ---> A7596AMS.2B0
- Release MP Bios.
A7596AMS.2B0 ---> A7596AMS.2C0
- Add 1100T cpu frequency Solution.
A7596AMS.2C0 ---> A7596AMS.2D1
- Remove small logo.
- Set APS default as disable.
A7596AMS.2D1 ---> A7596AMS.2D2
- Fix the issue that sometimes it will inform the need of password when entering setup, when update a new bios which never set the password.
A7596AMS.2D2 ---> A7596AMS.2D3
- Fix the issue that after power loss and boot up system, a reset will be pull low.
And will cuase PSU not to boot up properly.
A7596AMS.2D3 ---> A7596AMS.2D4
- Fix the issue that HDD capabilities will change as 1.5G when use sata 3.0.
- Token: Onchip SATA RAID (SATA_RAID_MISC_ROM_FILE)
A7596AMS.2D4 ---> A7596AMS.2D5
- Fix when using 2x 4GB memory,system can't boot into Windows 7 64bit with 1024MB VGA share memory.
- Fix when raid mode set as AHCI and raid mode, sata5 and 6 will abnormal.
- Change "SLP_USER_ROM_MODULE_ID" to 50h.
BIOS-Downloads
Beide Boards, also das 785GM-E65 und das 785GM-E51 verwenden das gleiche BIOS.
Alle finalen BIOS-Versionen sind immer hier zu finden.
Das letzte Beta-BIOS steht immer hier zur Verfügung.
Achtung! Flashen bitte nur unter DOS, nach Möglichkeit per bootfähigem USB-Stick und je nach BIOS folgender Befehlszeile:
afud4310 a7596ams.2C0 /p /b /n /c
Bitte auf jedem Fall auf ein BIOS-Update unter laufendem Betriebssystem verzichten!
Ein BIOS-Update geschieht generell auf eigenes Risiko! Keine Haftung durch mich, dieses Forum oder MSI!
_____________________
Bildquellen: Privat, Micro-Star Int'l Co.,Ltd, adler93
Das 785GM-E51 ist in deutschem Handel bereits verfügbar und im Prinzip das gleiche Board wie sein grosser Bruder, das GM-E65. Es fehlen ihm lediglich der Sideport-Memory, eine Anschlussmöglichkeit für Firewire, sowie der optische SPDIF-Ausgang. Ausserdem wurde auf die Heat-Pipe verzichtet, was wahrscheinlich der Nutzung von 140W CPUs im Wege stehen wird.
Ansonsten sind beide Boards identisch und nutzen somit auch die gleiche BIOS-Version.

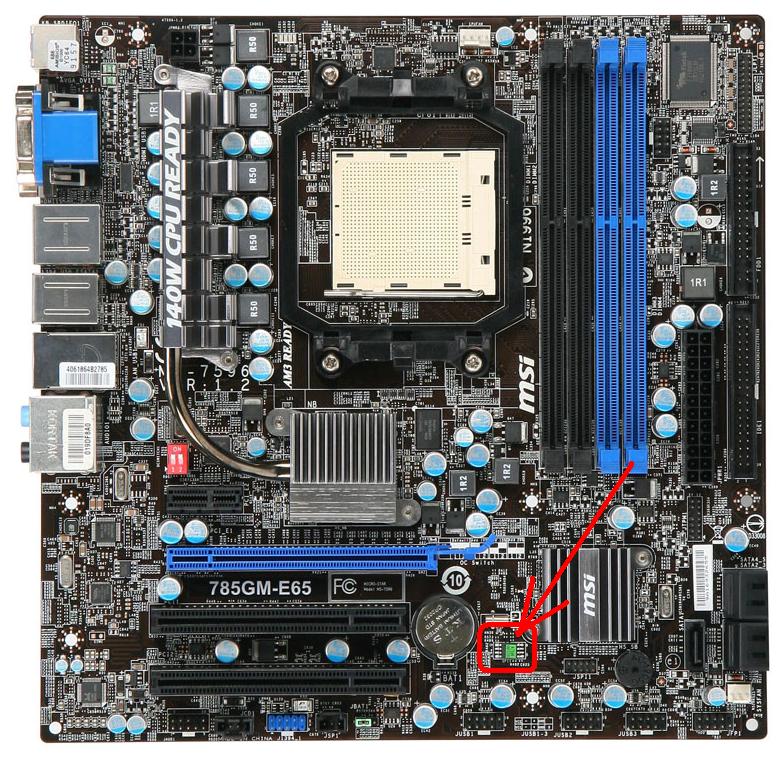

Doch nun zum 785GM-E65:
Hier noch zwei grössere Abbildungen:
Das Mainboard erreichte mich gut verpackt in einem Karton des bekannten neuen Layouts. Das Zubehör entspricht dem normalem Umfang, auch wenn es nicht gerade üppig ausfällt. So vermisse ich beispielsweise die für mich gewohnten M-Connectoren.
Neben dem Handbuch, einem Quick Installation Guide, der Treiber-CD und dem I/O-Shield, gehören lediglich ein IDE-Kabel, ein SATA-Kabel und ein SATA-Poweradapter zum Lieferumfang.
Das 785GM-E65 besitzt ingesamt zwölf USB-Steckplätze, wovon sich sechs davon am Backpanel befinden.
An besagtem Backpanel findet man ausserdem:
- einen kombinierten PS/2 Anschluss für Maus und Tastatur
- einen optischen SPDIF-Ausgang
- einen DVI-D-, sowie einen VGA Ausgang zum Anschluss von je einem Monitor
- einen eSATA-Port
- einen HDMI-Anschluss
- einen Firewire-Port
- den LAN-Anschluss
- die üblichen 3,5mm Klinkenbuchsen für diverse Audiogeräte
Intern, also auf dem Mainboard selbst vorhandene Anschlüsse sehen wie folgt aus:
- ATX 24-Pin Stromanschluss
- ATX 4-Pin 12V CPU Stromanschluss
- Anschlüsse für CPU-, sowie Systemlüfter
- CD-in Anschluss
- Pinheader zum Anschluss eines Gehäuse-Frontpanels
- Chassis Intrusion Schalter
- 1 x Floppy
- 5 x Serial ATA II
- 1 x IDE-ATA133
- 1 x SPDIF
- 1 x Serial Port
- 1 x Parallel Port
- 3 x USB mit je zwei Anschlüssen
- 1 x IEEE1394
- 1 x TPM
Die Slots für die zu verwendeten Komponenten im einzelnen:
- einen AM3 CPU-Sockel
- vier DIMMs zum Einsatz von vier DDR3 Speichermodulen
- einen PCI Express x16 Slot (SPEC V2.0)
- einen PCI Express x1 Slot
- zwei PCI Slots
Die Features und Leistungen des Boards:
Auf dem E-65 kommen AM3 Prozessoren zum Einsatz, die auch je nach Belieben für eine Leistungsaufnahme von 140W ausgelegt sein dürfen. Um dies zu ermöglichen, wurde ein ausgefeiltes Kühlkonzept der Spannungswandler gewählt. Die bereits oben erwähnten DDR3 Speichermodule dürfen in Speichergeschwindigkeiten von 800/1066/1333/1600MHz und in einer maximalen Kapazität von 16GB verbaut werden.
Um die Aufgaben des intergrierten Grafikspeichers nicht dem Systemspeicher überlassen zu müssen, kommt ein sogenannter Sideport-Memory mit einer Grösse von 128MB und einer Geschwindigkeit von 1333MHz zum Einsatz. Die eben benannte IGP lässt sich in Verbindung mit einer PCIe-Grafikkarte mittels "Hybrid Crossfire" zu einem Verbund höherer Grafik-Performance zusammenschliessen. Auch ohne zusätzliche Grafikkarte ist der gleichzeitige Betrieb von zwei Monitoren an beiden Ausgängen (VGA, DVI) möglich.
Ein weiteres Feature, genannt APS = Active Phase Switching sorgt dafür, das die Phasen mit denen CPU, Speicher und Chipsatz angebunden sind, der jeweiligen Last angepasst werden. Das spart Strom und sorgt damit auch für moderate Temperaturen im System. Mit dem integrierten "Easy OC-Switch" ist es möglich, den FSB um jeweils 10, 15 oder auch 20% auf einfache Weise zu übertakten.
Genug geredet; das Board ist aufgebaut und mit den folgenden Komponenten bestückt:
Eine externe Grafikkarte wird derzeit nicht verwendet. Als CPU-Kühler dient ein Scythe Shuriken.
Nach einem CMOS-Reset mit gezogenem Netzstecker und dem darauffolgendem Start des Systems, gehts natürlich als erstes ins BIOS. Die bei Auslieferung auf dem Board befindliche Version ist in diesem Fall die V2.1.
Ich habe bereits auf die aktuellste Beta-Version (A7596AMS 2.3b2) aktualisiert. Diese, sowie auch alle neuen Betas erscheinen immer hier:
==> Beta-BIOS für das 785GM-E51 und 785GM-E65 (MS-7596)
Finale BIOS-Versionen findet man hingegen auf der MSI-Produktseite:
==> Final-BIOS für das 785GM-E51 und 785GM-E65 (MS-7596)
Zum BIOS:
Neben den gewohnten Informationen über CPU, Speicher, System, Temperaturen ...
... findet man im BIOS-Setup des 785GM-E65 eine Vielfalt von Einstellungen, die ein Anpassen der Hardware insbesondere der Speicher, an vorgegebene oder persönliche Werte auf einfache Weise ermöglichen:
Durch Aktivieren einer speziellen EC-Firmwareversion lassen sich deaktivierte Kerne von Multicore-CPUs freischalten. Das Ganze funktioniert natürlich nur, wenn die Cores nicht wegen eines Defektes deaktiviert wurden:
Neben der gewohnten Cool'n Quiet Funktion ist es durch Verringerung der Vcore zusätzlich möglich, die CPU zu untervolten um Strom zu sparen:
Mein Fazit:
Das Board macht auf mich einen sehr guten Eindruck; es läuft in der von mir gewählten Konfiguration und den von mir getätigten Einstellungen sehr stabil. Das Übertakten des Systems per BIOS geht wie gewohnt leicht von der Hand und somit lassen sich, einer entsprechenden CPU vorrausgesetzt, sehr gute Ergebnisse erzielen. In meinem Fall konnte ich probehalber durch das alleinige Erhöhen des CPU-Multiplikators den Prozessortakt um ganze 700MHz erweitern. Selbst der Arbeitsspeicher konnte testweise auf 1600MHz betrieben werden. Sicherlich geht in Bezug auf OC noch mehr, wenn man sich mit der Geschichte eingehend beschäftigt und die ein oder andere Einstellung dahingehend verändert.
Das Freischalten der beiden deaktivierten Kerne, war bei meiner verwendeten CPU kein Problem:
Die Temperaturen bewegen sich in einem moderaten Bereich ...
... welcher es mit Sicherheit zulässt, das Board in einem HTPC unterzubringen. Die Entscheidung fällt dahingehend sicher leicht, denn bei der Grösse der Platine hat MSI das Micro-ATX Format (244 mm × 244 mm) gewählt.
Als einzigen Kritikpunkt welcher für meine Zwecke relevant ist, wäre die Rückkehr zum CMOS-Clear Jumper zu nennen. Gerade weil das Board recht "übertaktungsfreundlich" gestaltet wurde, wäre hier eigentlich der bewährte CMOS-Clear Button angebrachter gewesen, den man im Falle eines "OC-Fehlschlags" etwas schneller erreichen und betätigen hätte können.
Ich kann allerdings damit leben und deswegen gibt es von mir eine klare Kaufempfehlung für das 785GM-E65/E51!
_____________________
Bilder vom 785GM-E51 (Danke an adler93!):
_____________________
Anhang
Hersteller-Links
=> MSI 785GM-E65
=> MSI 785GM-E51
Kompatibilitätslisten
siehe hier
Diese Listen können natürlich unmöglich sämtliche, kompatible Hardware innerhalb einer bestimmten Systemkonfiguration enthalten. Sie spiegeln lediglich das wieder, was MSI hinsichtlich beider Boards bis dato getestet hat.
Testberichte / Reviews (Dank an G00fY)
785GM-E51
- HardwareZone (engl.)
785GM-E65
- BalticHw (engl.)
- bit-tech.net (engl.)
- BJORN3D.COM (engl.)
- Fudzilla (deut.)
- guru3D.com (engl.)
- Motherboard.org (engl.)
- neoseeker (engl.)
- PCStats (engl.)
- PCWizKid's Tech Talk (engl.)
- T-Break Tech (engl.)
- TechRadar (short Review) (engl.)
- tom's hardware (deut.)
- Tweak PC (deut.)
- iXBT Labs (engl.)
BIOS-Versionen: History und Changelogs
A7596AMS.200 07/03/2009
- Release BIOS
A7596AMS.200 ---> A7596AMS.211 07/07/2009
- Fix EC Firmware function.
- Adjust CPU-NB Voltage item and CPU Voltage(V) item.
- use UMA+SIDEPORT light screen when cmos bad and no VGA card for ERP:020.
- Update C1E Function code, patch AMD Sempron 140 C1E function issue.
- Change below item default value for AMD test.
a. C1E enable
b. Cool'n'Quiet Enable
A7596AMS.211 ---> A7596AMS.212 07/08/2009
- Patch M-Flash boot function.
- Adjust CPU Voltage item.
- Change Market Name and LOGO for 05S(785GM-E51).
- Change below item default value for MSI bios spec.
a. C1E disable
b. Cool'n'Quiet disable
- Adjust OC fail message color.
A7596AMS.212 ---> A7596AMS.210 07/08/2009
- Release BIOS
A7596AMS.210 ---> A7596AMS.221 07/20/2009
- Patch M-Flash boot function.
- Fix IDE ODD lost in RAID/AHCI mode.
- CPU FAN support 3Pin/4Pin select.
A7596AMS.221 ---> A7596AMS.222 07/21/2009
- Patch M-Flash Boot function.
- Fix the performance issue with WINSAT.
A7596AMS.222 ---> A7596AMS.223 07/22/2009
- Implement errata 379 for AMD test.
A7596AMS.223 ---> A7596AMS.224 07/24/2009
- Fill GFXSSID for WHQL test.
- Modify Dual EC function code.
- Adjust errata 379 for standard.
A7596AMS.224 ---> A7596AMS.225 07/31/2009
- Add Elpedia and Hynix SidePort memory Auto detect function.
A7596AMS.225 ---> A7596AMS.226 08/04/2009
- Update AGESA V6 to 8.00.12_CPU-AGESAv6_14.15 Version : v6.1.4.0
- Update MSI BIOS Setup Flash to 009.
A7596AMS.226 ---> A7596AMS.227 08/10/2009
- Reback AGESA V6 to 8.00.12_CPU-AGESAv6_14.13 Version : v6.1.2.2
- Update MSI BIOS Setup Flash to 00B.
- Adjust OC Fail Time to 5 Times.
A7596AMS.227 ---> A7596AMS.220 08/12/2009
- Fix 3Pin CPU Fan stop run when resume form S3.
- Add DualEC_4 Solution.
- Add Some void item prepare M-Flash update.
- Release Bios
A7596AMS.220 ---> A7596AMS.231 08/19/2009
- Adjust OC Fail Time to 4 Times.(Boot System 5 times)
- Fix Auto Over Clock Function Fail sometimes.
A7596AMS.231 ---> A7596AMS.232 09/04/2009
- Fix string: CPU LED Phase Control to CPU Phase Control.
CPU Phase Control: Auto/Disabled,Default/Poweron: Disabled.
A7596AMS.232 ---> A7596AMS.230 09/25/2009
- Update AGESA V3 CPU module to v3.5.3.1.
- Update AGESAMSIv3_4.03 module.
- Update Clockgen eModule.
- Update AMD - ChipBase eModule.
- Set Cool ane Quite Function disable for Media Test.
- Fix APS doesn't work corretly after system resumes from S3.
- Fix AMI flash tool "/L2" function fail.
- Fix the physical memory size show 1023MB when using 1024MB memory after set SATA mode as AHCI.
- Fix CPU Stepping show error when used AMD C3 CPU.
- Support "CPU Core Control" function.
- Modify Dual EC item string and ACC option string.
- Adjust CPU/CPU-NB Voltage help message.
- Patch CPU-NB Voltage.
- Release MP Bios.
A7596AMS.230 ---> A7596AMS.241 10/13/2009
- Disable the VCO when there isn't OC.
A7596AMS.241 ---> A7596AMS.242 10/13/2009
- Fixed the CPU core not all enabled issue when set CPU Core Control to auto after disable CPU core.
- Fixed CPU Core Control function coding error.
A7596AMS.242 ---> A7596AMS.243 10/21/2009
- Fix some 1600Mhz OC Memory test fail
A7596AMS.243 ---> A7596AMS.244 12/08/2009
- Adjust AMD PSI_L Function.
- Update 1M: SPI 64K BOOTBLOCK FLASH to 29beta for PM request.
- Update M-Flash module to MSI_MFLASH_00D.
- Fix screem was mess when use ERP 020 MB during Burnin test.
- Fix Bios can not disable onboard VGA device when set On-Chip VGA to disable.
- Fix Issue: When using AM3 810 x4 CPU and set ACC as auto, the system will be no display after reset.
- Add EuP solution
- Fix CPU-Z in setup L1 cache always show 0KB.
- Fix Auto item in setup show abnormal.
- Adjust CPU temperature in HW monitor for AD600EEHDK42GI.
A7596AMS.244 ---> A7596AMS.240 12/09/2009
- Release Final BIOS
A7596AMS.240 ---> A7596AMS.251 01/14/2010
- Update AMD CPU Agesa eModule to 8.00.12_CPU-AGESAv3_13.60,
- Update ACPI module to 8.00.12_ACPI-AMD-AGESAV3_012 ;
- Update M-flash to V10;
- Add energy star logo;
- Fix HDD 1T/ 2T size shows error,
- Fix 2.2TB HDD show wrong size in POST2 screen.
A7596AMS.251 ---> A7596AMS.252 01/29/2010
- Fix 1.5TB HDD in Setup only show 1TB;
- Update 7596-030 Audio Table for no spdif;
- Fix "Chassis Instrution" item help info is half-baked;
- Fix lan option rom can not be invoked in boot list when enable lan optionrom in raid mode;
- Fix L1 cache size is different between CPUZ and CPU specification in Setup;
- Follow Spec to show "On-chip VGA" item: Hide it when use onboard vga; Show it and set default value to "Disable" when External VGA plugs in;
- Fix total memory size only shows 3840MB when plugs 4GB memory in Board with onboard VGA;
- Add beeps for no memory detecting;
- Fix set "HT Link Speed" to "X6" or "X7", and In OS CPU-Z Only shows 1000MHz with AMD X545 200MHz CPU.
A7596AMS.252 ---> A7596AMS.253 03/02/2010
- Patch "on-chip vga" function, fix hang 2Eh issue;
- Update 7596-030 audio table;
- Sync PS/2 keyboard led and USB keyboard led;
- Fix OC fail, system will restart 7 times;
- Fix Post2 HDD size error when set LBA/ Large mode to disable.
- Fix Mflash 240 boot to 250 and 250 boot to 240 will cause cmos damage issue.
A7596AMS.253 ---> A7596AMS.254 03/07/2010
- Fix Mflash boot function fail.
A7596AMS.254 ---> A7596AMS.255 03/17/2010
- Update AMD AGESA Code to 8.00.12_CPU-AGESAv3_13.66 AGESA Version: v3.6.9.0 Update MSI AGESA Code to AGESAMSIv3_6.03
- Fix the L2 cache size information incorrect in CPU Specifications group when used AM3 Rev E 6 Core CPU.
- Reduce BB Space.
A7596AMS.255 ---> A7596AMS.256 03/18/2010
- Fix system hang D3h at sometimes.
A7596AMS.256 ---> A7596AMS.257 03/22/2010
- Update System maybe hang 0D3h at sometimes Solution.
A7596AMS.257 ---> A7596AMS.258 03/25/2010
- Fix OC fail, reboot too many times;
- Patch On-chip vga item: when only onboard vga exist, hide disable item;
- Patch after unlock 3 cores CPU to 4 cores CPU successfully, Disable ACC, CPU is still in 4 cores state.
A7596AMS.258 ---> A7596AMS.259 03/26/2010
- Patch AMD DDR3 1800Mhz OC support solution.
A7596AMS.259 ---> A7596AMS.25A 03/29/2010
- Fix APS doesn't work corretly after system resumes from S3.
A7596AMS.25A ---> A7596AMS.25B 04/01/2010
- Update AGESA to 8.00.12_CPU-AGESAv3_13.67 AGESA Version: v3.7.0.0
A7596AMS.25B ---> A7596AMS.25C 04/02/2010
- Fix total memory size show error enter AHCI mode.
- Fix system can wake up by lan when lan disable.
- Fix Win7 install fail if system build RAID and install MS-4256(USB3.0+SATA6G).
- Fix IDE Device detect order mistake if system build RAID and install MS-4256(USB3.0+SATA 6G).
A7596AMS.25C ---> A7596AMS.250 04/09/2010
- Release Final BIOS
A7596AMS.250 ---> A7596AMS.261 04/16/2010
- Adjust Unlock CPU Core Function. When set turn on Unlock CPU Core function,enable ACC Function.
- Add the solution to avoid U0J issue.
A7596AMS.261 ---> A7596AMS.262 04/22/2010
- Add a item control SLP2.0 talbe.
A7596AMS.262 ---> A7596AMS.263 04/23/2010
- Update AGESA Version to 8.00.12_CPU-AGESAv3_13.68
- Add AMD Turbo ratio item.
- Modify the AMD chipset platform C1E Support function code and move code to AGESAMSI module maintain, need remove CRB C1E code.
A7596AMS.263 ---> A7596AMS.260 04/23/2010
- Release MP Bios.
A7596AMS.260 ---> A7596AMS.271 04/27/2010
- Adjust ADX635WFK42GM, ADX635WFK42GI CPU temperature.
A7596AMS.271 ---> A7596AMS.272 04/27/2010
- Update VBIOS for RS880P for MS-75960-07S MVT.
A7596AMS.271 ---> A7596AMS.273 04/30/2010
- Update MSIAGESA to v3_6.06.
- Patch not display OC fail messages when memory frequency over 1800MHz
- Fix system still change PState at idle mode when used Rev E CPU and "AMD Turbo Core Technology" function is disabled.
A7596AMS.273 ---> A7596AMS.274 05/05/2010
- Update AMD APS Function.
A7596AMS.274 ---> A7596AMS.270 05/06/2010
- Release MP Bios
A7596AMS.270 ---> A7596AMS.281 05/10/2010
- Add Auto detect RS880P Function. Check ERP/DMI/Logo/ Update VBIOS for RS880P.
A7596AMS.281 ---> A7596AMS.282 05/13/2010
- ADD OC Genie Lite Function.
- Reduce BB Space.
- Adjust AM3 E0 CPU Temperature.
- Turn off USB/PS2 mouse LED when disable USB/PS2 device wakeup function when enter
A7596AMS.282 ---> A7596AMS.283 05/16/2010
- Update OC Genie Lite Function..
- Patch Am3 Ver C2/C3 CPU temperature.
- Update Memory-Z Module to V0D.
A7596AMS.283 ---> A7596AMS.284 05/25/2010
- Adjust OC genie Function.
- Add PCB version detect.
ERP: 010,050 PCB: 1.0
ERP: 020,030,040 PCB: 1.0
ERP: 060 PCB: 1.3
A7596AMS.284 ---> A7596AMS.285 06/02/2010
- Add I-cafe table for Driver request.
A7596AMS.285 ---> A7596AMS.280 06/02/2010
- Release MP Bios.
A7596AMS.280 ---> A7596AMS.291 06/28/2010
- Add 2TB HDD Solution.
A7596AMS.291 ---> A7596AMS.292 07/08/2010
- Update APS Function
A7596AMS.292 ---> A7596AMS.293 07/09/2010
- Fixed the DMA mode of SATA 5 and SATA 6 are Multiword DMA2 under OS error.
- Fix Customer plug Infrared remote receiver enter OS, it will be show 'Unknown Device'in Device Manager,but when plug remote control one time, OS can show correct device and driver.(EIP11612)
- Update OC Genine Lite Function.
A7596AMS.293 ---> A7596AMS.294 07/22/2010
- Fixed I-Rocks PS/2 Keyboard cannot be detected during swap keyboard/mouse.
A7596AMS.294 ---> A7596AMS.295 07/29/2010
- Update AMI AGESA to AGESAv3_13.71
- Update MSI AGESA to AGESAMSIv3_6.07
A7596AMS.295 ---> A7596AMS.296 08/17/2010
- Fix Adjusted CPU Frequency show 2.8G when use CPU HD840TWFK4DGR(2.9G).
- Fix sometimes show "CMOS Settings Wrongenu" after clear cmos.
- Fix CPU Voltage help string.
- Add 1333MHz for SIDEPORT Memory Frquency item when use Elpida SidePort memory.
A7596AMS.296 ---> A7596AMS.290
- Release MP Bios.
A7596AMS.290 ---> A7596AMS.2A1
- Disable APS for MOS issue.
- Fix sometimes it will hang D1 issue.
A7596AMS.2A1 ---> A7596AMS.2A0
- Release MP Bios.
A7596AMS.2A0 ---> A7596AMS.2B1
- Modify Unlock CPU Core function code.
- Support reset flag and full reset function for SW AP Unlock.
- CPU Core function.
A7596AMS.2B1 ---> A7596AMS.2B2
- Update AMI AGESA to AGESAv3_13.72.
- Update MSI AGESA to AGESAMSIv3_6.08.
- Add 1024MB option for item VGA share memory.
A7596AMS.2B2 ---> A7596AMS.2B3
- Fix Physical Memory show error when set VGA Share Memory to 1024MB.
- Fix it will hang when set Advanced Clock Calibration to Auto.
A7596AMS.2B3 ---> A7596AMS.2B4
- Fix Physical Memory show error when set VGA Share Memory to 1024MB and set to UMA mode.
- Fix it will hang d3h when insert two memory in slot1 and slot3.
A7596AMS.2B4 ---> A7596AMS.2B0
- Release MP Bios.
A7596AMS.2B0 ---> A7596AMS.2C0
- Add 1100T cpu frequency Solution.
A7596AMS.2C0 ---> A7596AMS.2D1
- Remove small logo.
- Set APS default as disable.
A7596AMS.2D1 ---> A7596AMS.2D2
- Fix the issue that sometimes it will inform the need of password when entering setup, when update a new bios which never set the password.
A7596AMS.2D2 ---> A7596AMS.2D3
- Fix the issue that after power loss and boot up system, a reset will be pull low.
And will cuase PSU not to boot up properly.
A7596AMS.2D3 ---> A7596AMS.2D4
- Fix the issue that HDD capabilities will change as 1.5G when use sata 3.0.
- Token: Onchip SATA RAID (SATA_RAID_MISC_ROM_FILE)
A7596AMS.2D4 ---> A7596AMS.2D5
- Fix when using 2x 4GB memory,system can't boot into Windows 7 64bit with 1024MB VGA share memory.
- Fix when raid mode set as AHCI and raid mode, sata5 and 6 will abnormal.
- Change "SLP_USER_ROM_MODULE_ID" to 50h.
BIOS-Downloads
Beide Boards, also das 785GM-E65 und das 785GM-E51 verwenden das gleiche BIOS.
Alle finalen BIOS-Versionen sind immer hier zu finden.
Das letzte Beta-BIOS steht immer hier zur Verfügung.
Achtung! Flashen bitte nur unter DOS, nach Möglichkeit per bootfähigem USB-Stick und je nach BIOS folgender Befehlszeile:
afud4310 a7596ams.2C0 /p /b /n /c
Bitte auf jedem Fall auf ein BIOS-Update unter laufendem Betriebssystem verzichten!
Ein BIOS-Update geschieht generell auf eigenes Risiko! Keine Haftung durch mich, dieses Forum oder MSI!
_____________________
Bildquellen: Privat, Micro-Star Int'l Co.,Ltd, adler93
Zuletzt bearbeitet:

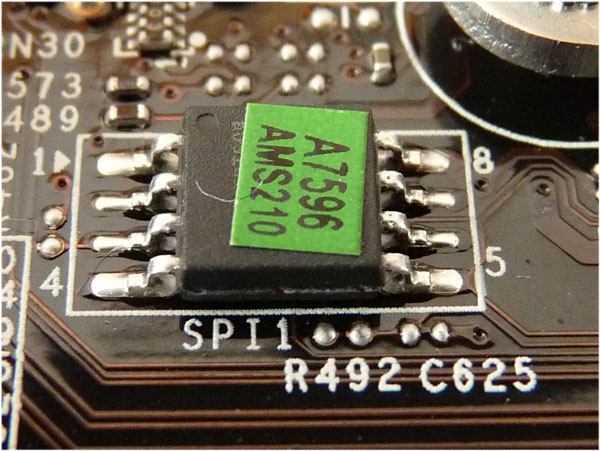

Dabei habe ich bei der Bestellung extra geschrieben, ich möchte eine Board mit Bios 2.5 oder höher... Oder wird die CPU mit dem neuen Stepping trotzdem soweit funktionieren, dass ich ein Bios Update machen kann?
