[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[Scoty]

Es gibt im Grunde keine Final Biose. Und bis jetzt wurde aus jeder Beta dann eine pseudo Final



[Darkne$$]

AE1 ist verschwunden und wurde nicht Final! Dafür ist jetzt AE2 da! Also muss doch was mit AE1 gewesen sein das es nicht Final wurde



[Scoty]

AE1 lief ohne Probleme bei mir und auch AE2 ist bis jetzt unauffällig.



[Scoty]

Da ich sobald AM5 verfügbar ist mein Unify verkaufen werde, werde ich denn Thread nicht weiter pflegen. Daher wer möchte kann das gerne übernehmen.



[FM4E]

Naja, groß zu pflegen gibt es hierbei nicht wirklich viel, denn die Sache mit AM4 ist durch. Eventuell folgen noch ein oder zwei BIOS-Updates...



[reinhardrudi]

Naja, groß zu pflegen gibt es hierbei nicht wirklich viel, denn die Sache mit AM4 ist durch. Eventuell folgen noch ein oder zwei BIOS-Updates...

so isses- einfach den Thread offen lassen für das eine oder andere BIOS bzw. Problem.



[FM4E]

Für das MSI MEG X570 UNIFY und MEG X570 ACE lässt sich nun die Version AE respektive 1J als final herunterladen:

MEG X570 UNIFY: 7C35vAE.zip
MEG X570 ACE: 7C35v1J.zip



[Chris1975]

Habs mal drauf gezogen aber was mir auffällt ist der Performence verlust bei aktiviertem fTPM ca 3-4k in cb23.
Habs nochmal draufgebügelt jetzt scheint es in ordnung zu sein.Ich nehme alles zurück.



[FM4E]

Kann ich bei mir nicht bestätigen. Ich habe weiterhin über 14.400 Punkte mit meinem X3D und das trotz hinterlegtem Power-Limit von 110 Watt.



[Darkne$$]

Für das MSI MEG X570 UNIFY und MEG X570 ACE lässt sich nun die Version AE respektive 1J als final herunterladen:

MEG X570 UNIFY: 7C35vAE.zip
MEG X570 ACE: 7C35v1J.zip

Hat sich da was geändert gegen über der Beta?



[FM4E]

Nein, ich denke nicht. Für den X3D ist nun das Kombo-Strike-Feature drin, ansonsten ist es ja bei AGESA 1.2.0.7 geblieben.



[Dracal2002]

Hi PC-Games-Hardware hat einen Artikel laut dem es in der CPUz Datenbank 5800X3D cpus gibt mit angepassten Multi.

Einer davon lief auf einem Unify..

Artikel dazu



[Orgh]

Das Msi meg unifi x max Bios ist jetzt kein Beta mehr 7D51v14 - Improved CPU performance of Ryzen 7 5800X3D. - Change the default setting of Secure Boot. lohnt es sich für ein 5950x und rtx 4090...?


Lg



[MehlstaubtheCat]

Agesa 1.2.0.7 ist eigentlich nur für den Ryzen 5800X3D nützlich,
ohne diese wird die CPU im Bios nicht erkannt.
Alle anderen CPUs kommen auch gut mit einer niedrigeren Agesa aus.
Lohnen ist ein "sch..." Wort! Was hat denn eine 4090 damit zu tun?



[Orgh]

Agesa 1.2.0.7 ist eigentlich nur für den Ryzen 5800X3D nützlich,
ohne diese wird die CPU im Bios nicht erkannt.
Alle anderen CPUs kommen auch gut mit einer niedrigeren Agesa aus.
Lohnen ist ein "sch..." Wort! Was hat denn eine 4090 damit zu tun?

Manche Mainboard Hersteller haben ein BIOS Update noch gemacht wegen Kompatibilität rtx 4090.

Lg



[ra773]

Agesa 1.2.0.7 ist eigentlich nur für den Ryzen 5800X3D nützlich,
ohne diese wird die CPU im Bios nicht erkannt.
Alle anderen CPUs kommen auch gut mit einer niedrigeren Agesa aus.
Lohnen ist ein "sch..." Wort! Was hat denn eine 4090 damit zu tun?

Erkannt hat das MB die CPU auch ohne 1.2.0.7 aber er taktet nur auf 3.2ghz mit dem update wurde sie dann richtig angesprochen.
Da sind auch ein paar Feature zum Einstellen speziell für den x3d hinzugekommen.
Ich teste Mal das neue BIOS.



[Orgh]

Erkannt hat das MB die CPU auch ohne 1.2.0.7 aber er taktet nur auf 3.2ghz mit dem update wurde sie dann richtig angesprochen.
Da sind auch ein paar Feature zum Einstellen speziell für den x3d hinzugekommen.
Ich teste Mal das neue BIOS.

Berichte mal bitte.

Lg



[Strikeeagle1977]

Agesa 1.2.0.7 ist eigentlich nur für den Ryzen 5800X3D nützlich,
ohne diese wird die CPU im Bios nicht erkannt.

Kann ich so nicht bestätigen, der ist bei mir schon in älteren AGESA drin und läuft auch entsprechend sauber ...
Was dann OC mäßig, stabiler, einfacher, besser geht, keine Ahnung, aber @stock ist deine Aussage einfach nur falsch.



[MehlstaubtheCat]

Kann ich so nicht bestätigen, der ist bei mir schon in älteren AGESA drin und läuft auch entsprechend sauber ...
Was dann OC mäßig, stabiler, einfacher, besser geht, keine Ahnung, aber @stock ist deine Aussage einfach nur falsch.

Hab nachgeschaut müsste die 1.2.0.6c gewesen sein! Mein Fehler, sorry!



[FM4E]

Agesa 1.2.0.7 ist eigentlich nur für den Ryzen 5800X3D nützlich,
ohne diese wird die CPU im Bios nicht erkannt.

Das ist nicht korrekt. Um den X3D vollständig nutzen zu können, reicht auch die AGESA 1.2.0.6c aus.



[ra773]

Bei mir war irgendwas mit 1.2.0.5. da geht nur 3.2ghz



[ra773]

Moins, hat jmd bei Euch schonmal plötzliches Netzwerkaus oder USB aus erlebt? Ich habe gestern Abend beim streamen einfach das Netz verloren, also ging der 2,5gb Port aus und wenig Später beim Spielen war der USB Port von der Tastatur aus oder zumindest die Tastatur tot. Läuft jetzt wieder und ich habe mal den Stromsparmodus ausgeschalten.
Ist ein X570 unify Board mit neuestem Bios und 5800x3d.

Viele Grüße



[derin]

Hab die gleiche config und das hatte ich bisher noch nicht.



[ra773]

Hab die gleiche config und das hatte ich bisher noch nicht.

Nee du hast das unify x570s oder ?



[derin]

Stimmt



[CyR4DiS]

Hab die Tage mal auf das aktuellste Bios geupdated und heute meinen neuen 5800x3D eingebaut. Läuft auch alles, aber habe ein paar Fragen:

1. Ich besitze ein MSI MEG X570 Unify und habe die Kombo Strike Funktion nicht im BIOS - Ist nicht weiter dramatisch, ich benutze einfach den PBO2-Tuner. Hat mich nur irritiert. Muss ich noch etwas einstellen?

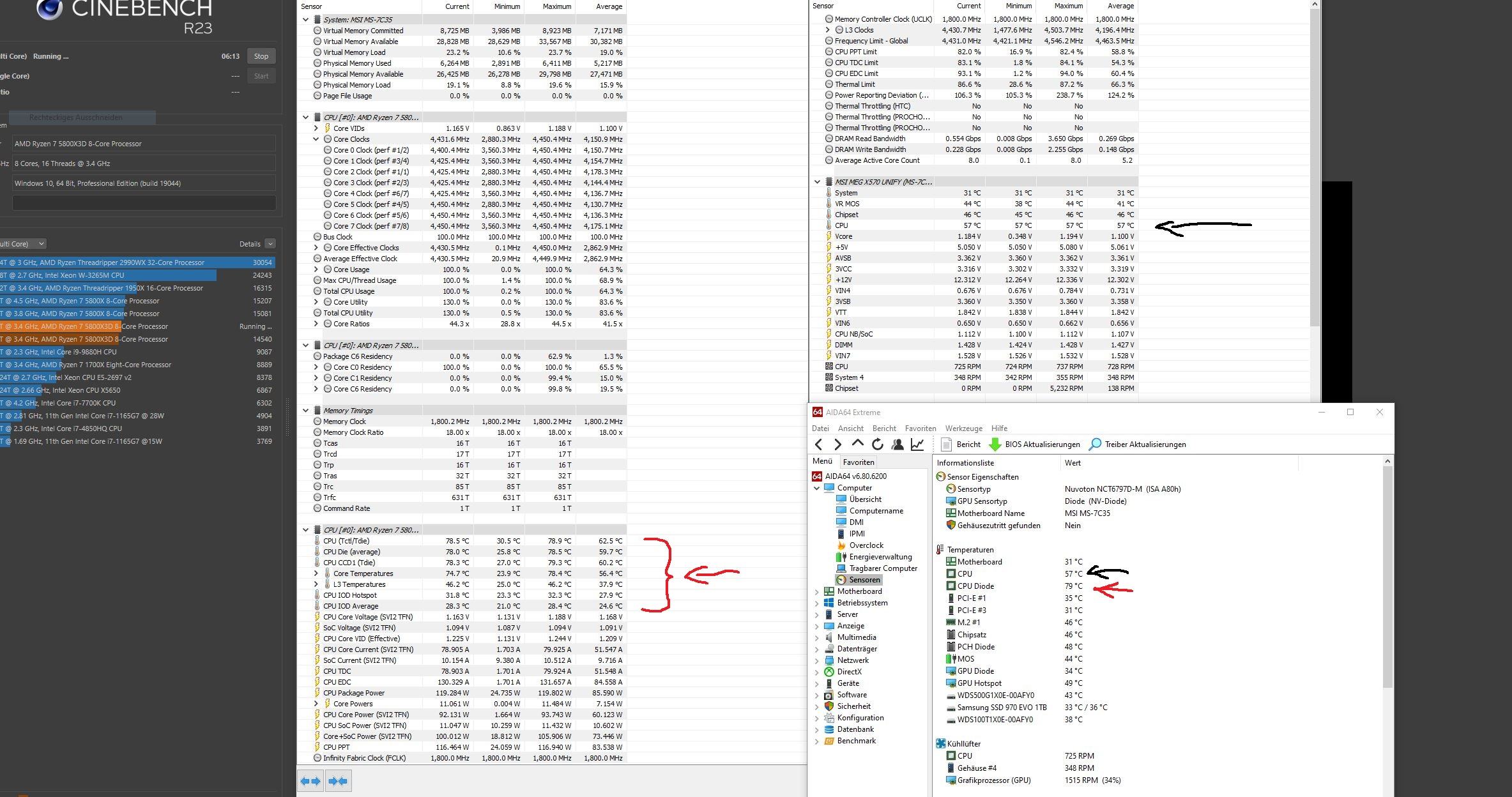

2. Die Temperaturen und das dazugehörige Lüfterverhalten irritiert mich etwas. Ich bin grundsätzlich sehr zufrieden damit ABER: Schaut euch mal den Screenshot an. Bei HWInfo unter "CPU" sind alle über 75° - alles fine, aber unter "MSI MEG X570 Unify" ist ein CPU Punkt mit 57° und das ist der Knackpunkt: Diese Temp verändert sich nicht (ich Boote und da steht Temperatur X und im Idle und unter Last bleibt sie einfach gleich) und nach dieser Temp gehen scheinbar die Lüfter. Also laufen sie im Idle immer viel zu hoch und unter Last zu wenig.

Wenn ich ins Bios gehe steht dort die richtige CPU Temp (meistens iregendwas mit 30°) und die Lüfter regeln sofort auf die richtige Drehzahl wie einstellt. Dieses Problem hatter ich vorher mit meinem 5800x nicht.

Woran könnte das liegen?



[gimme7]

Hab gerade einen X3D bestellt, komme ebenfalls von 5800X + X570 Unify und werde dann mal berichten. Hab vor ein ModBios zu flashen um den CO freizuschalten.
Hast du die aktuellste HWInfo Version?



[CyR4DiS]

Nein war nicht die aktuellste. Hab ich in der Zwischenzeit aber aktualisiert. AIDA zeigt ja den selben Wert an. Gefühlt steht da nach jedem Neustart ein Random Wert. Ab dem Zeitpunkt wo ich im Windows bin gehen die Lüfter auch hörbar hoch wenn dort ein wert von 50°+ steht. Hab echt wenig Lust deswegen nun extra Windows platt zu machen .



[Dracal2002]

@ra773
Hi das mit USB ausfällen habe ich bei mir auch.
Manchmal braucht das USB bei Start ziemlich lange, oder beim Zocken geht Tastatur bzw der USB Stick vom Controller plötzlich offline.
Ist nicht oft der Fall aber es passiert.
Bei mir ist es noch das letzte Beta-Bios



[CyR4DiS]

Interessanterweise ist nach einer Nacht drüber schlafen das Problem verschwunden. Ich habe nichts geändert. CPU Temperatur wird nun überall richtig angezeigt und die Lüfter reagieren normal.
