[Sammelthread] MSI MPG X670E CARBON WIFI

1024 (1).png

Sammelthread für das MPG X670E CARBON WIFI

Herstellerseite: MPG X670E CARBON WIFI

Geizhals: https://geizhals.eu/msi-mpg-x670e-carbon-wifi-a2791719.html

Bios Übersicht: AM5 AGESA/UEFI/BIOS Info & Laberthread

Reviews:
thepcenthusiast.com

MSI X670(E) Motherboards Announced - MEG X670E GODLIKE Leads The Pack

AMD recently shared more details regarding its upcoming Ryzen 7000 series desktop processors based on the new Zen 4 architecture. And with it, AMD also shared some information about the Socket AM5 platform, with the
thepcenthusiast.com thepcenthusiast.com
www.gamingdeputy.com

GAMINGDEPUTY

‏‏‎‎‏‏‎ ‎News, Reviews & Insights
www.gamingdeputy.com www.gamingdeputy.com
www.aroged.com

MSI MPG X670E Carbon WIFI Motherboard Review and Test

Долгожданный Socket AM5 уже добрался до Украины. Мы даже успели рассмотреть флагманский Ryzen 9 7950X, который является, пожалуй, сильнейшим десктопным процессором на момент написания этой статьи. И для его обуздания не обойтись без...
www.aroged.com www.aroged.com
thinkcomputers.org

MSI MPG X670E Carbon WiFi Motherboard Review

With the MSI MPG X670E Carbon WiFi you are going to get an 18+2+1 power phase design, four M.2 slots with screwless mounting, a rear USB 3.2 gen 2x2 port, WiFi 6E and much more! Is this the board you need for your Ryzen 7000 series build? Read on as we find out!
thinkcomputers.org thinkcomputers.org

Besonderheiten:

  • Unterstützt AMD Ryzen™ 7000 Serie Desktop Prozessoren
  • Unterstützt DDR5-Speicher
  • Verbessertes Stromversorgungsdesign: 18+2+1 Duet-Rail-Stromversorgungssystem, zwei 8-polige CPU-Stromanschlüsse, Core Boost, Memory Boost
  • Erstklassige thermische Lösung: Erweiterter Kühlkörper mit Direct Touched Heat-pipe, MOSFET-Wärmeleitpads mit 7 W/mK, zusätzliche Drossel-Wärmeleitpads und doppelseitiges M.2 Shield Frozr sorgen für ein Hochleistungssystem und ununterbrochenes Spielerlebnis
  • Hochwertiges PCB: 8-lagiges PCB aus 2oz verdicktem Kupfer und Material auf Server-Niveau
  • DIY-freundliches Design: Patentiertes schraubenloses M.2 Shield Frozr, EZ M.2 Clips, Smart Button, vorinstalliertes I/O Shield, Stahlpanzer
  • Blitzschnelles Spielerlebnis: PCIe 5.0-Steckplätze, Lightning Gen 5 x4 M.2, USB 3.2 Gen 2x2
  • 2.5G LAN und Wi-Fi 6E Lösung: Verbesserte Netzwerklösung für den professionellen und multimedialen Einsatz. Bietet eine sichere, stabile und schnelle Netzwerkverbindung
  • MYSTIC LIGHT: 16,8 Millionen Farben / ausgefallene Lichteffekte mit einem Klick steuerbar. MYSTIC LIGHT SYNC unterstützt die neuesten ARGB Gen2 Streifen, RGB Streifen und Ambient Geräte
  • AUDIO BOOST 5: Verwöhnen Sie Ihre Ohren mit Soundqualität in Studioqualität für ein besonders intensives Spielerlebnis


Spezifikationen MPG X670E CARBON WIF:

CPU​

CPU (MAX SUPPORT): Supports AMD Ryzen™ 7000 Series Desktop Processors Socket AM5
CHIPSET: AMD® X670E Chipset

DDR5 MEMORY: 4x DDR5, Maximum Memory Capacity 128GB
MEMORY CHANNEL: DualDIMM SLOTS: 2/4

ONBOARD GRAPHICS:
1x HDMI™
Support HDMITM 2.1 FRL, maximale Auflösung von 4K 120Hz*
1x Display Port
Support DP 1.4, maximale Auflösung von 4K 60Hz*
1x Type-C Display port
Supports DisplayPort 1.4 mit HBR3, maximale Auflösung von 4K 120Hz
*Nur bei Prozessoren mit integrierter Grafik verfügbar. Die Grafikspezifikationen können je nach installierter CPU variieren.

EXPANSION SLOT
3x PCI-E x16 slot
Supports x16/x0/x4, x8/x8/x4
PCI_E1 PCIe 5.0 supports up to x16 (From CPU)
PCI_E2 PCIe 5.0 supports up to x8 (From CPU)
PCI_E3 PCIe 4.0 supports up to x4 (From Chipset)
6x SATA 6G port

STORAGE
4x M.2 slot
M.2_1 (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices
M.2_2 (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices
M.2_3 (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices
M.2_4 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
6x SATA 6G port

RAID
Supports RAID 0, RAID 1, and RAID 10 for SATA storage devices
Supports RAID 0, RAID 1, and RAID 10 for M.2 NVMe storage devices

LAN
Realtek® RTL8125BG 2.5Gbps LAN

WLAN/BLUETOOTH
AMD Wi-Fi 6E
Das Wireless-Modul ist bereits im Gerät vorinstalliert. M.2 (Key-E) slot
Supports 20MHz, 40MHz, 80MHz,160MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands
Supports 802.11 a/ b/ g/ n/ ac/ ax

Supports Bluetooth® 5.2**

* Wi-Fi 6E 6GHz kann von den Bestimmungen des jeweiligen Landes abhängen und wird in Windows 10 verfügbar sein build 21H1 und Windows 11.
** Bluetooth 5.2 wird fertig sein in Windows 10 build 21H1 und Windows 11.

USB
2x USB 2.0 ports (Rear)
4x USB 2.0 ports (Front)
4x USB 3.2 Gen1 Type A ports (Front)
6x USB 3.2 Gen2 Type A ports (Rear)
1x USB 3.2 Gen2 Type C ports (Rear)
1x USB 3.2 Gen2 Type C ports (Front)
1x USB 3.2 Gen2x2 Type C ports (Rear)

AUDIO
Realtek® ALC4080 Codec
7.1-Channel High Definition Audio
Supports S/PDIF output
Supports up to 32-Bit/384 kHz playback on front panel


INTERNAL I/O
1x Power Connector(ATX_PWR)
2x Power Connector(CPU_PWR)
1x CPU Fan
1x Pump Fan
5x System Fan
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
1x Thermal Sensor connectors(T_SEN)
1x Tuning Controller connector(JDASH)
2x Addressable V2 RGB LED connector (JARGB_V2)
1x RGB LED connector(JRGB)
1x TPM pin header(Support TPM 2.0)
4x USB 2.0 ports
4x USB 3.2 Gen1 Type A ports
1x USB 3.2 Gen2 Type C ports

LED FEATURE
1x EZ LED Control switch
4x EZ Debug LED
1x 2-Digit Debug Code LED

BACK PANEL:
  1. Clear CMOS Button
  2. Flash BIOS Button
  3. DisplayPort
  4. USB 2.0
  5. 2.5G LAN
  6. Audio Connectors
  7. Smart Button
  8. HDMI™
  9. USB 3.2 Gen 2 10Gbps (Type-C Display port)
  10. USB 3.2 Gen 2 10Gbps (Type-A)
  11. USB 3.2 Gen 2x2 20Gbps (Type-C)
  12. Wireless / Bluetooth
  13. S/PDIF-Out
PCB Größe
ATX 304.8mm x 243.84mm

OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit


Anhänge

  • 1024 (1).png
    1024 (1).png
    187,7 KB · Aufrufe: 407
  • 1024 (2).png
    1024 (2).png
    155,8 KB · Aufrufe: 389
  • 1024 (3).png
    1024 (3).png
    95,1 KB · Aufrufe: 325
  • 1024.png
    210,2 KB · Aufrufe: 393
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
ja... das Board ist mMn. super stabil. OC bzw. Ausreizen des Maximums ist halt immer so eine Sache - wenn du es in den Spezifikationen betreibst, wirst du nicht mehr Probleme als bei anderen Herstellern haben. Außerdem muss das Problem eines Users ja nicht auch dein Problem werden. Anderer RAM oder CPU und den Rest kannst du dir ja sicher selber ausrechnen.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
ApolloX schrieb:
dass ihr nicht voll mit dem Board zufrieden seid
Zum Vergrößern anklicken....

Ich spreche nur für mich: ich bin nicht voll zufrieden. Hardware technisch gesehen, ist das Board super. Mich persönlich stört das Thema "BIOS". Bei jeder Bios-Version gibt es immer irgendwelche Bugs. Diese sind Mal weniger auffallend, mal ziemlich schwerwiegend. Es kann gut sein, dass meine Erwartungen zu hoch sind. Aber bei 500€ Kaufpreis erwarte ich einfach, das alles einwandfrei funktioniert. Und zwar bei jeder Bios-Version.

In Zukunft werde ich wieder (wie die letzten 15 Jahre) Boards von ASRock kaufen.

Habe auch keine Probleme. Betreibe nen 7950X3D, 6000er RAM, 4090 und 4x M.2 (3x 980pro) darauf. Und da alles läuft bleibe ich auch beim aktuellen BIOS 1F

ApolloX schrieb:
Wenn ich mir hier die letzten Seiten durchlese, bekomm ich den Eindruck, dass ihr nicht voll mit dem Board zufrieden seid. Immer wieder passt irgendwas anderes nicht. Sehe ichs zu kritisch?
Zum Vergrößern anklicken....
Wenn es in Foren um eine bestimmte Hardware geht melden sich in der Regel die die Probleme haben, die die rundum zufrieden sind melden sich eher selten bis gar nicht.

Ich z.B. bin mit dem Board absolut zufrieden, übertakte aber auch nicht bis zur Kotzgrenze und nutze mit Sicherheit auch nicht alle Funktionen die das Board mitbringt. Des Weiteren flashe ich nicht jedes Mal das Bios, wenn eine neue Version kommt, wenn die Kiste stabil läuft dann lasse ich sie laufen.
Schau dich hier im Forum um, jede Wette das du bei jedem Board negative Berichte finden wirst.

Zwei negativ Punkte müssen aber genannt werden:

Zum einen die Mega dämlich positionierte Bios Batterie, wenn man die mal welchen muss dann wird es richtig Blöd. Um an die Batterie zu kommen muss man das Board ausbauen und den Kompletten Spannungswandlerkühler abschrauben. Aber wie oft muss man an die CMOS-Batterie? Ich musste in über 15Jahren noch keine wechseln.

Zum anderen die Tatsache das bei manchen Usern die M2 SSDs im ersten oder zweiten Slot sporadisch nicht erkannt werden. Das ist aber kein MSI only Problem, sondern betrifft auch andere X670E Boards. Ich selbst habe drei M2 SSDs verbaut und die wurden bisher immer anstandslos erkannt.

Bei den beiden letzten Punkten stimme ich zu - allerdings musste ich noch nie eine Batterie in einem meiner PC wechseln und meine M.2 wurden stets ordentlich erkannt.

Hatte in der letzten Woche (mit 1F) immer wieder CS2 Abstürze, dem wollte ich mal auf den Grund gehen. Deshalb war der Wechsel auf das 1J kein Mehraufwand.
  • Alles auf Standard = i.O.
  • RAM händisch auf 7200MT/s = i.O.
  • RAM Timings auf alte Werte = i.O.
  • CO auf alte Werte und FCLK wieder auf 2100MHz = i.O.
Also ich habe bis auf den 1. und 2. Punkt nicht tagelang probiert, jedoch immer einige Runden. Scheint als würden die RAM Optimierung auf Tighter irgendwas zu scharf einstellen (habe ich jetzt weggelassen). Jedenfalls scheint das 1J stabil zu sein und mit den entschärften Werten liegen die Einbußen bei Aida bei ca. 1 - 5%. Für einen stabilen 24/7 Betrieb ist mir das herzlich egal...

edit: Nach weiteren Runden kein Absturz mehr... mal sehen, wie sich das 1J auf Dauer schlägt.



edit 2: Das Board ist gerade bei MF in den Damn-Deals für 399€ zu bekommen...

Zuletzt bearbeitet:
Moin zusammen,

ich bin noch immer auf der 1F von April (oder wann die raus kam). Habe ich mit der 1J0 irgendwelche nennenswerten Vorteile? Ja okay...Ryzen 9000 Support...aber nutze ja eh "nur" nen 7800X3D. Sonst irgendwelche essentiellen Verbesserungen, auf die ich aktuell verzichte?

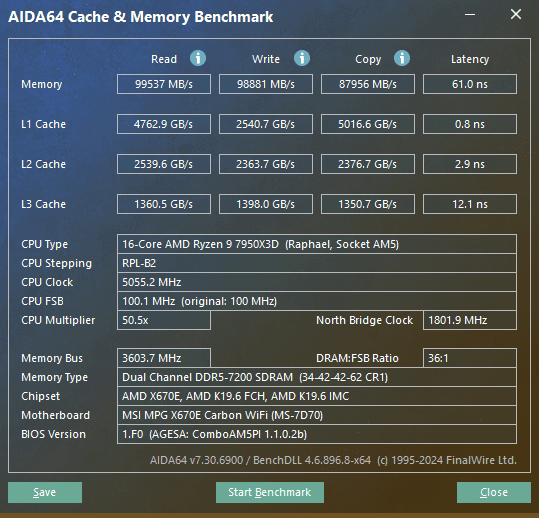

Also es ist stabil und ich kann nichts negatives berichten. Meine Aida Werte sind wieder nahezu auf 1F Niveau. CB23 macht ein paar Punkte mehr, 36700 hatte ich vorher glaube nicht.

Der einzige Punkt warum man es aber flashen sollte, wäre der Fix der Schwachstelle.

Neue Beta K3

- AGESA PI 1.2.0.2 released for trial use
- Improved CCD delay and gaining better performance for Ryzen 9000-series.

seppelchen schrieb:
Neue Beta K3

- AGESA PI 1.2.0.2 released for trial use
- Improved CCD delay and gaining better performance for Ryzen 9000-series.
Zum Vergrößern anklicken....
Auch wenn du es selbst im MSI Forum als News verkündest ... Das Ding gibts genau in dem Forum schon seit Wochen und zwar als Heilmittel gegen anlaufende Festplatten beim Reboot. Solche Misstände, die nun behoben sind, kehrt man ja aber lieber unter den Tisch anstatt sie im Changelog zu nennen.
in 1.5 Jahren der zweite Fix von MSI, nach einer selbst verschuldeten Sicherheitslücke exklusiv in ihren Treibern im Bios, ansonsten beschränken die sich auf Copy&Paste einer neuen AGESA und hoffen das der Fehler bei AMD liegt.

Mach dir mal keine Sorgen, dies war / ist lediglich ein Hinweis auf die neuste verfügbare Beta auf der Herstellerseite. Nicht jeder guckt da regelmäßig rein...

1K ist draußen... keine Änderungen im Change log

Hm, ob sich ein Update lohnt? Ich habe schon ewig Version 7D70v1F installiert. Macht es Sinn upzudaten? Hatte bereits mit dem Gedanken gespielt auf Version 7D70v1J upzudaten, die soll ja Stabil sein und keine Auffälligkeiten mitbringen.

Edit: OK, bei Version 7D70v1K steht im Changelog:"AGESA PI 1.2.0.2 released for trial use." Nee, dann probiere ich wohl fürs erste die Version 1J aus. AGESA 1.2.0.2 bringt, wenn ich richtig informiert bin, keine Vorteile bei 7000er CPUs.

Zuletzt bearbeitet:

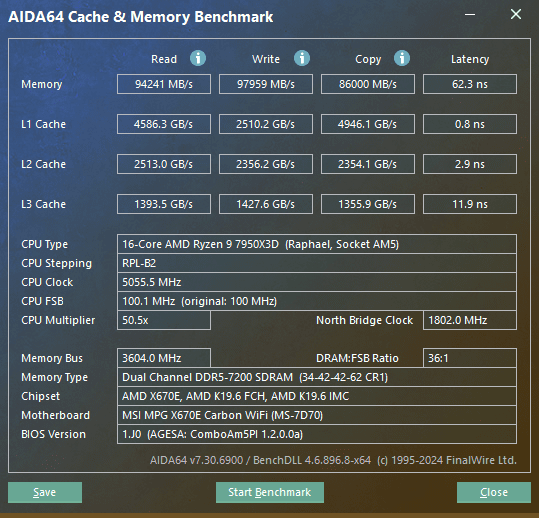

Also 1J kann ich schon empfehlen... wenn 1F aber läuft, braucht man nicht wechseln.

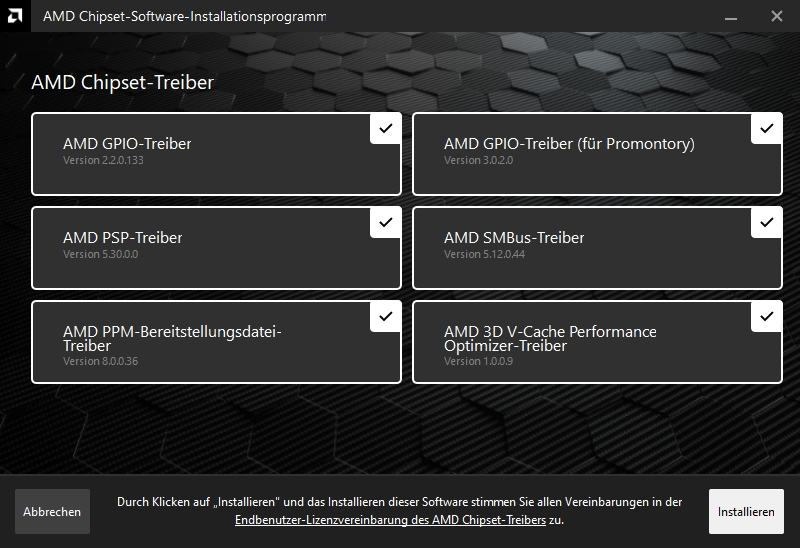

Neuer Chipsatztreiber sowie Audiotreiber sind ebenfalls da... Klick

Sehr schade das Hersteller Changelogs aussterben lassen. Welche Änderungen bringt der Chipsatztreiber mit, im Gegensatz zu AMDs Treiber vom 26.07.24 (6.07.22.037), das wäre interesant und wichtig…
Das gleiche beim Audio Treiber, was macht er anders oder besser?

Naja MSI, ich bin ja schon froh das das Audio FW Update Tool nach über 7 Monaten released wurde….

Besten Dank @seppelchen für die Infos.

Ich habe mir heut das Release K Bios geflasht. Davor hatte ich noch das J3 Beta. Seit welchen Bios hatten die die Bootzeit gefixt? Kein ewiges Ramtrainig mehr. Ich bin von 65Sec auf 30Sec bis Windowslogin runter mit dem K Bios. Sehr nice. Dafür kann ich meine Gehäuselüfer jetzt nicht mehr temperatursteuern lassen, hab sie auf 5v gefixt. Aber 35Sec Bootzeit, scheiss auf die Tempsteuerung ;).

OK nach Reboot konnte ich auch den Smartfan-Mode wieder einstellen. Temperatursteuerung passt wieder.

Zuletzt bearbeitet:
Chipsatztreiber & Co. nie vom Mainboardhersteller und immer von AMD ziehen.

Btw, die 6.07.22.037 steht ja seit dem 26. Juli bei AMD zum Download, neu ist die also echt nicht.

Der Audio Treiber hat augenscheinlich auch nichts neues mit an Bord. Der Fehler das die Impedanz falsch ausgelesen und oder falsch angezeigt wird ist immer noch vorhanden.
Ich habe die DT 900 Pro X angeschlossen, die haben eine Impedanz von 48 Ohm. Realtek zeigt mir 120 Ohm an… Das hat mein altes Asus X470 Board besser/verlässlicher angezeigt.


nobbi69 schrieb:
Der Audio Treiber hat augenscheinlich auch nichts neues mit an Bord. Der Fehler das die Impedanz falsch ausgelesen und oder falsch angezeigt wird ist immer noch vorhanden.
Ich habe die DT 900 Pro X angeschlossen, die haben eine Impedanz von 48 Ohm. Realtek zeigt mir 120 Ohm an… Das hat mein altes Asus X470 Board besser/verlässlicher angezeigt.

Anhang anzeigen 1032347
Zum Vergrößern anklicken....
Realtek Chipsatz und Treiber + Software dürfte recht wenig mit den Boardherstellern zu tun haben, auch wenn die vielleicht noch einen anderen Skin dauf machen. Ich denke das ist ein Realtek Fehler.

PCTOM schrieb:
Kein ewiges Ramtrainig mehr. Ich bin von 65Sec auf 30Sec bis Windowslogin runter mit dem K Bios.
Zum Vergrößern anklicken....
Bezieht sich das auf ein EXPO-Profil deines RAM's oder hast du manuell eingestellte Werte? Bei mir gab es bei den letzten Bios-Versionen seit 1E keine Veränderungen der Boot-Zeit. Ich verwende allerdings ausschließlich manuell eingestellte RAM-Timings.

jhnbrg schrieb:
Bezieht sich das auf ein EXPO-Profil deines RAM's oder hast du manuell eingestellte Werte? Bei mir gab es bei den letzten Bios-Versionen seit 1E keine Veränderungen der Boot-Zeit. Ich verwende allerdings ausschließlich manuell eingestellte RAM-Timings.
Zum Vergrößern anklicken....
Ich habe nur EXPO geladen heut. Am Wochenende teste ich manuelle Einstellungen.


Anhänge

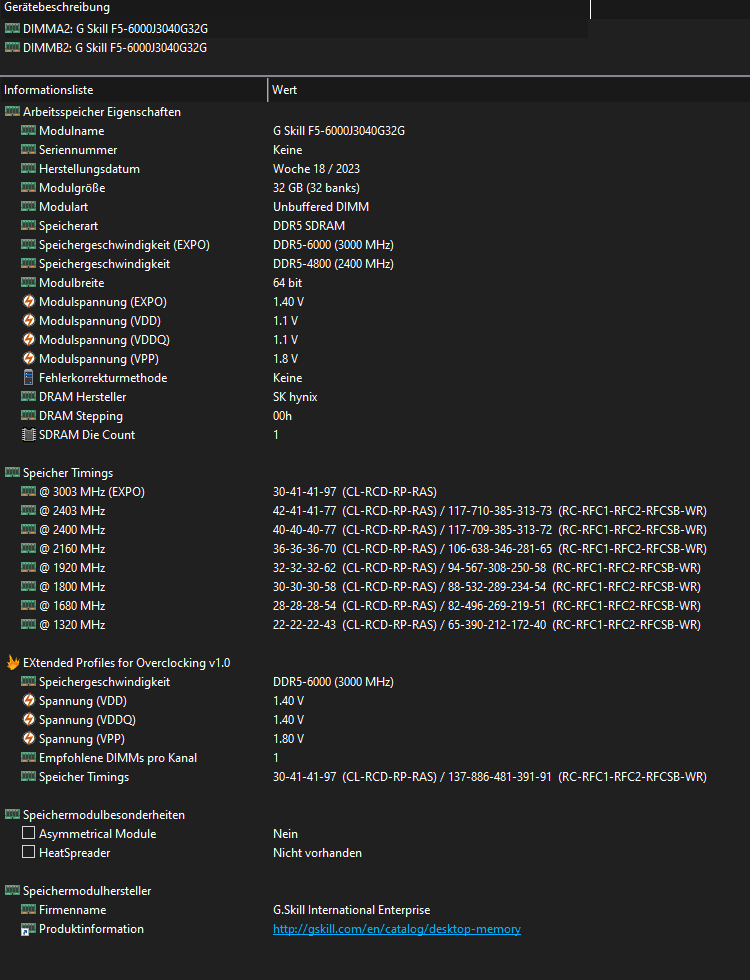

  • Screenshot 2024-10-04 013934.png
    Screenshot 2024-10-04 013934.png
    22,3 KB · Aufrufe: 34
Zuletzt bearbeitet:
Ich habe mit verschärften Timings das Bootverhalten getestet. Bin von 30.40.40.96.136 auf 30.38.38.92.132 (und noch ein paar Subtimings verändert), gegangen. Bootdauer Kaltstart hatte sich um 1-2 Sekunden verlängert. Also nicht mehr wesentlich.

PCTOM schrieb:
Ich habe mit verschärften Timings das Bootverhalten getestet. Bin von 30.40.40.96.136 auf 30.38.38.92.132 (und noch ein paar Subtimings verändert), gegangen. Bootdauer Kaltstart hatte sich um 1-2 Sekunden verlängert. Also nicht mehr wesentlich.
Zum Vergrößern anklicken....

Danke fürs Testen! Ich werde Mal die Tage K-Version auch probieren. Die Neugier überwiegt wieder. :-)

PCTOM schrieb:
Seit welchen Bios hatten die die Bootzeit gefixt? Kein ewiges Ramtrainig mehr.
Zum Vergrößern anklicken....

Kann ich bestätigen. Habe heute 7D70v1K geflashed. Die Bootzeit hat sich sehr stark verringert: von 39sek runter auf 15,1sek. Mit komplett manuellen RAM Settings. Außerdem habe ich keine BSOD mehr mit aktivierten MemoryContextRestore und PowerDownEnabled. Bei dieser BIOS-Version hat sich tatsächlich was geändert.

Bootdauer AGESA PI 1.2.0,2.jpg
