[Sammelthread] MSI MPG X670E CARBON WIFI

1024 (1).png

Sammelthread für das MPG X670E CARBON WIFI

Herstellerseite: MPG X670E CARBON WIFI

Geizhals: https://geizhals.eu/msi-mpg-x670e-carbon-wifi-a2791719.html

Bios Übersicht: AM5 AGESA/UEFI/BIOS Info & Laberthread

Reviews:
thepcenthusiast.com

MSI X670(E) Motherboards Announced - MEG X670E GODLIKE Leads The Pack

AMD recently shared more details regarding its upcoming Ryzen 7000 series desktop processors based on the new Zen 4 architecture. And with it, AMD also shared some information about the Socket AM5 platform, with the
thepcenthusiast.com thepcenthusiast.com
www.gamingdeputy.com

GAMINGDEPUTY

‏‏‎‎‏‏‎ ‎News, Reviews & Insights
www.gamingdeputy.com www.gamingdeputy.com
www.aroged.com

MSI MPG X670E Carbon WIFI Motherboard Review and Test

Долгожданный Socket AM5 уже добрался до Украины. Мы даже успели рассмотреть флагманский Ryzen 9 7950X, который является, пожалуй, сильнейшим десктопным процессором на момент написания этой статьи. И для его обуздания не обойтись без...
www.aroged.com www.aroged.com
thinkcomputers.org

MSI MPG X670E Carbon WiFi Motherboard Review

With the MSI MPG X670E Carbon WiFi you are going to get an 18+2+1 power phase design, four M.2 slots with screwless mounting, a rear USB 3.2 gen 2x2 port, WiFi 6E and much more! Is this the board you need for your Ryzen 7000 series build? Read on as we find out!
thinkcomputers.org thinkcomputers.org

Besonderheiten:

  • Unterstützt AMD Ryzen™ 7000 Serie Desktop Prozessoren
  • Unterstützt DDR5-Speicher
  • Verbessertes Stromversorgungsdesign: 18+2+1 Duet-Rail-Stromversorgungssystem, zwei 8-polige CPU-Stromanschlüsse, Core Boost, Memory Boost
  • Erstklassige thermische Lösung: Erweiterter Kühlkörper mit Direct Touched Heat-pipe, MOSFET-Wärmeleitpads mit 7 W/mK, zusätzliche Drossel-Wärmeleitpads und doppelseitiges M.2 Shield Frozr sorgen für ein Hochleistungssystem und ununterbrochenes Spielerlebnis
  • Hochwertiges PCB: 8-lagiges PCB aus 2oz verdicktem Kupfer und Material auf Server-Niveau
  • DIY-freundliches Design: Patentiertes schraubenloses M.2 Shield Frozr, EZ M.2 Clips, Smart Button, vorinstalliertes I/O Shield, Stahlpanzer
  • Blitzschnelles Spielerlebnis: PCIe 5.0-Steckplätze, Lightning Gen 5 x4 M.2, USB 3.2 Gen 2x2
  • 2.5G LAN und Wi-Fi 6E Lösung: Verbesserte Netzwerklösung für den professionellen und multimedialen Einsatz. Bietet eine sichere, stabile und schnelle Netzwerkverbindung
  • MYSTIC LIGHT: 16,8 Millionen Farben / ausgefallene Lichteffekte mit einem Klick steuerbar. MYSTIC LIGHT SYNC unterstützt die neuesten ARGB Gen2 Streifen, RGB Streifen und Ambient Geräte
  • AUDIO BOOST 5: Verwöhnen Sie Ihre Ohren mit Soundqualität in Studioqualität für ein besonders intensives Spielerlebnis


Spezifikationen MPG X670E CARBON WIF:

CPU​

CPU (MAX SUPPORT): Supports AMD Ryzen™ 7000 Series Desktop Processors Socket AM5
CHIPSET: AMD® X670E Chipset

DDR5 MEMORY: 4x DDR5, Maximum Memory Capacity 128GB
MEMORY CHANNEL: DualDIMM SLOTS: 2/4

ONBOARD GRAPHICS:
1x HDMI™
Support HDMITM 2.1 FRL, maximale Auflösung von 4K 120Hz*
1x Display Port
Support DP 1.4, maximale Auflösung von 4K 60Hz*
1x Type-C Display port
Supports DisplayPort 1.4 mit HBR3, maximale Auflösung von 4K 120Hz
*Nur bei Prozessoren mit integrierter Grafik verfügbar. Die Grafikspezifikationen können je nach installierter CPU variieren.

EXPANSION SLOT
3x PCI-E x16 slot
Supports x16/x0/x4, x8/x8/x4
PCI_E1 PCIe 5.0 supports up to x16 (From CPU)
PCI_E2 PCIe 5.0 supports up to x8 (From CPU)
PCI_E3 PCIe 4.0 supports up to x4 (From Chipset)
6x SATA 6G port

STORAGE
4x M.2 slot
M.2_1 (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices
M.2_2 (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices
M.2_3 (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices
M.2_4 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
6x SATA 6G port

RAID
Supports RAID 0, RAID 1, and RAID 10 for SATA storage devices
Supports RAID 0, RAID 1, and RAID 10 for M.2 NVMe storage devices

LAN
Realtek® RTL8125BG 2.5Gbps LAN

WLAN/BLUETOOTH
AMD Wi-Fi 6E
Das Wireless-Modul ist bereits im Gerät vorinstalliert. M.2 (Key-E) slot
Supports 20MHz, 40MHz, 80MHz,160MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands
Supports 802.11 a/ b/ g/ n/ ac/ ax

Supports Bluetooth® 5.2**

* Wi-Fi 6E 6GHz kann von den Bestimmungen des jeweiligen Landes abhängen und wird in Windows 10 verfügbar sein build 21H1 und Windows 11.
** Bluetooth 5.2 wird fertig sein in Windows 10 build 21H1 und Windows 11.

USB
2x USB 2.0 ports (Rear)
4x USB 2.0 ports (Front)
4x USB 3.2 Gen1 Type A ports (Front)
6x USB 3.2 Gen2 Type A ports (Rear)
1x USB 3.2 Gen2 Type C ports (Rear)
1x USB 3.2 Gen2 Type C ports (Front)
1x USB 3.2 Gen2x2 Type C ports (Rear)

AUDIO
Realtek® ALC4080 Codec
7.1-Channel High Definition Audio
Supports S/PDIF output
Supports up to 32-Bit/384 kHz playback on front panel


INTERNAL I/O
1x Power Connector(ATX_PWR)
2x Power Connector(CPU_PWR)
1x CPU Fan
1x Pump Fan
5x System Fan
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
1x Thermal Sensor connectors(T_SEN)
1x Tuning Controller connector(JDASH)
2x Addressable V2 RGB LED connector (JARGB_V2)
1x RGB LED connector(JRGB)
1x TPM pin header(Support TPM 2.0)
4x USB 2.0 ports
4x USB 3.2 Gen1 Type A ports
1x USB 3.2 Gen2 Type C ports

LED FEATURE
1x EZ LED Control switch
4x EZ Debug LED
1x 2-Digit Debug Code LED

BACK PANEL:
  1. Clear CMOS Button
  2. Flash BIOS Button
  3. DisplayPort
  4. USB 2.0
  5. 2.5G LAN
  6. Audio Connectors
  7. Smart Button
  8. HDMI™
  9. USB 3.2 Gen 2 10Gbps (Type-C Display port)
  10. USB 3.2 Gen 2 10Gbps (Type-A)
  11. USB 3.2 Gen 2x2 20Gbps (Type-C)
  12. Wireless / Bluetooth
  13. S/PDIF-Out
PCB Größe
ATX 304.8mm x 243.84mm

OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit


Anhänge

  • 1024 (1).png
    1024 (1).png
    187,7 KB · Aufrufe: 386
  • 1024 (2).png
    1024 (2).png
    155,8 KB · Aufrufe: 368
  • 1024 (3).png
    1024 (3).png
    95,1 KB · Aufrufe: 310
  • 1024.png
    210,2 KB · Aufrufe: 375
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
jhnbrg schrieb:

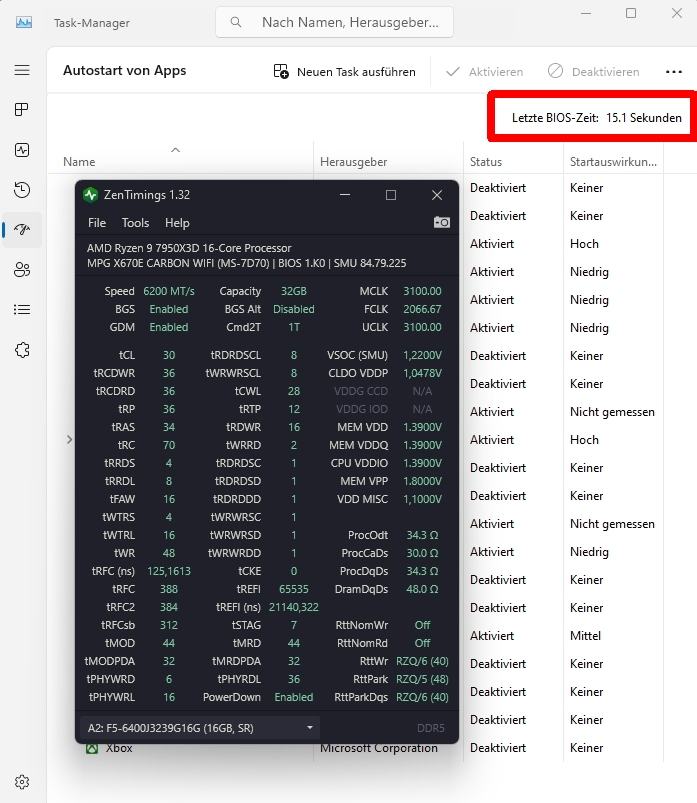

Kann ich bestätigen. Habe heute 7D70v1K geflashed. Die Bootzeit hat sich sehr stark verringert: von 39sek runter auf 15,1sek. Mit komplett manuellen RAM Settings. Außerdem habe ich keine BSOD mehr mit aktivierten MemoryContextRestore und PowerDownEnabled. Bei dieser BIOS-Version hat sich tatsächlich was geändert.

Anhang anzeigen 1033573
Zum Vergrößern anklicken....
OK wie lang bis zum Windowslogin? Bei mir steht letzte BIOS zeit 13,9 Sec ich brauch knapp über 30 bis zum Windowslogin.
Es hat sich gut was getan.

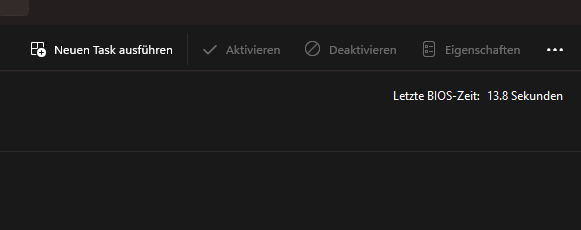

Heut sogar 13,8Sec, ich glaube über Zeit wird es sogar noch effektiver.


Anhänge

  • bios.png
    2,5 KB · Aufrufe: 35
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
PCTOM schrieb:
OK wie lang bis zum Windowslogin?
Zum Vergrößern anklicken....

Bei einem Kaltstart (das erste Einschalten am Morgen) von Betätigung des Ein-Schalters bis Win11 Login: 25 sek.

ChipsJetztMitWenigerFett schrieb:
Hast du schon mal gemessen, wie sich mit aktiviertem Power Down die Speicherlatenz verändert? Bisher hatte ich dann immer ca.10 ns mehr.
Zum Vergrößern anklicken....

Die Latenz ist bei mir durchschnittlich 2-3ns höher.

MCR+PD+GD aktiviert:

AIDA64 2.jpg


MCR+PD+GD deaktiviert:

AIDA64 MCR-PD aus 4.jpg



Schalte ich MCR+PD+GD aus, liegt die Bootzeit bei gewohnten 38-39sek.

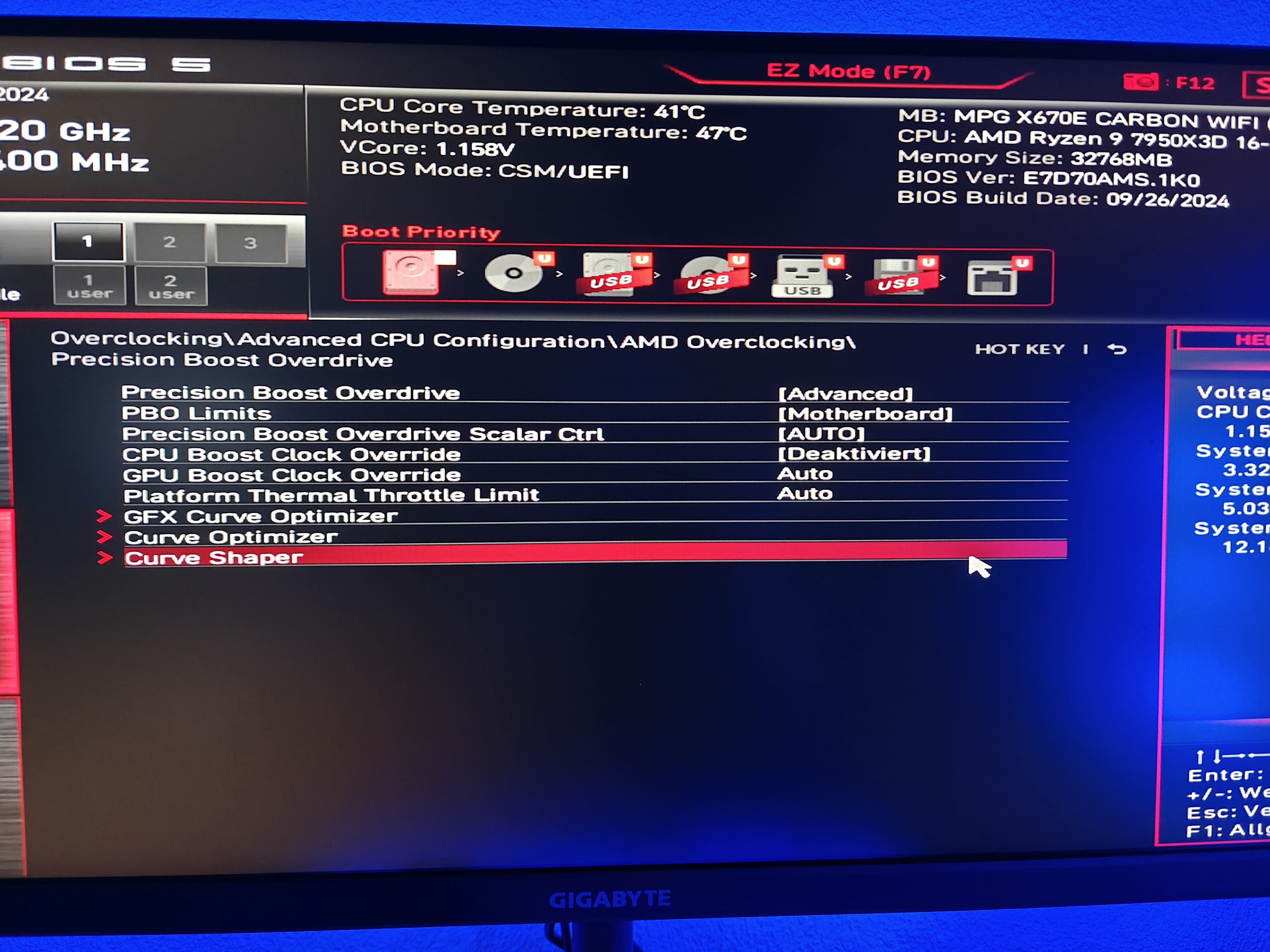

Neu bei der 7D70v1K ist der Curve Shaper:

CurveShaper 1.jpg
CurveShaper 2.jpg

also bei mir sind die botzeiten seit bios 7D70v12 bis heute alles gleich schnell geblieben, habe also seit anfang an mit aktivierten MCR+PD+GD bei ram bestückung 2x 16gb bei unter 9sec gehabt und auf deaktivierten zustand ca 34sec !

und jetzt mit 2x 32gb bei deaktivierten zustand von MCR+PD+GD, sind es 57sec, aber eben wegen 2x 32gb !

MCR+PD+GD OFF.png




nun mit aktivierten zustand von MCR+PD+GD sind die bootzeiten immer noch bei unter 10sec, und das wohlgemerkt von 2x 32gb bestückung !!!

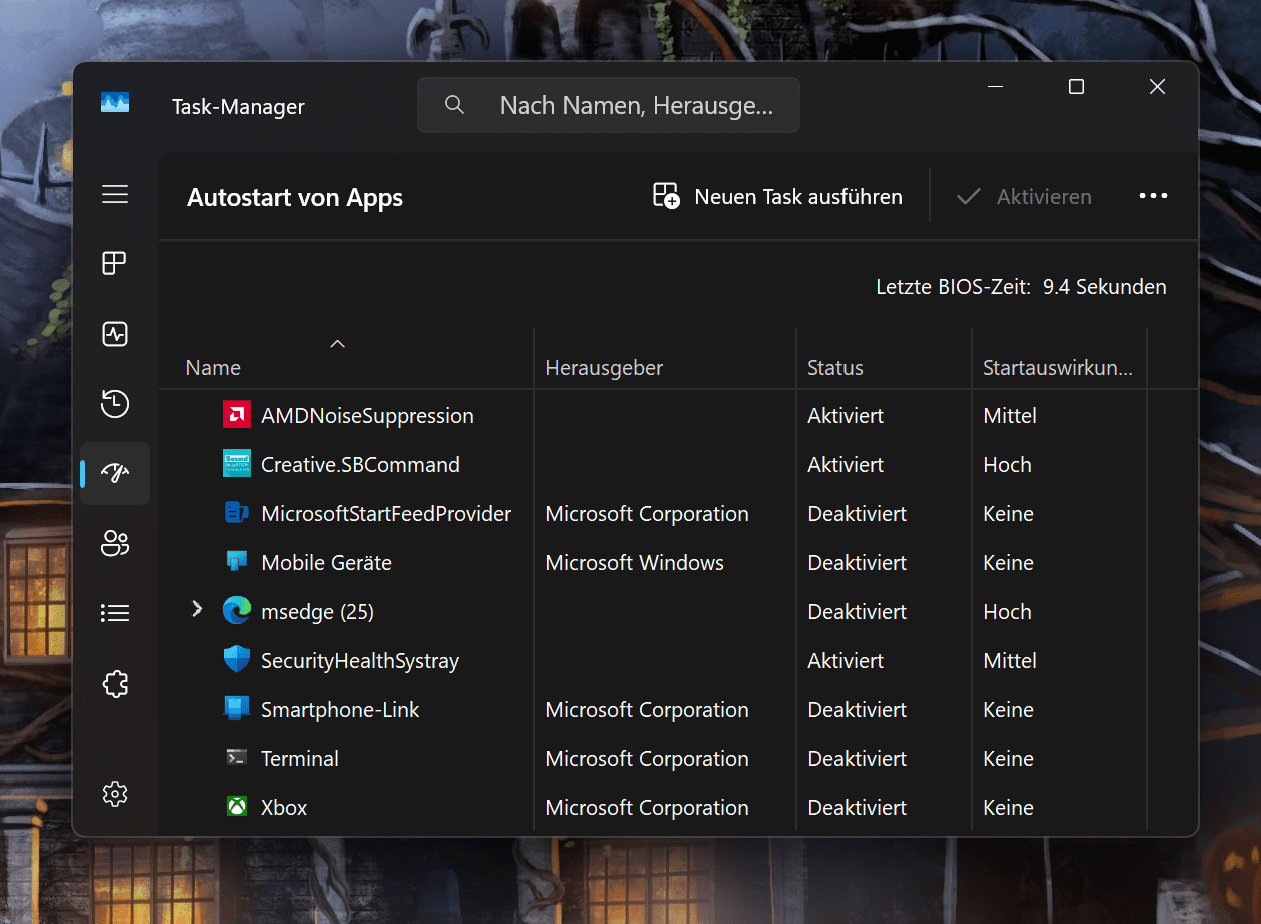

MCR+PD+GD ON.png


ansonsten, mein aktueller bios ist 7D70v1J und leuft alles rund.

der neue 7D70v1K verursacht mir permanent windows crash, sobald ich die rams auf expo oder mit 6000mhz betreiben will 🤔

wenn ich mal nichts zu tun habe, teste ich das 1K vllt. auch mal... aber nötig ist es jedenfalls nicht.

Der Curve Shaper könnte interessant sein....

gecan schrieb:
nun mit aktivierten zustand von MCR+PD+GD sind die bootzeiten immer noch bei unter 10sec, und das wohlgemerkt von 2x 32gb bestückung !!!
Zum Vergrößern anklicken....
Was ist GD? Wofür ist es, was macht es?

Ich habe in der Vergangenheit immer nur Memory Context Restore und Power Down aktiviert.

Zuletzt bearbeitet:
gear down mode auf an, sorgt für stabileres ram betrieb, zb wenn man mit hochen takt und scharfe timings betreibt , und glaube auch für vollen ram slot bestückung usw. soll stabiler laufen.

und sowas nimt man immer im kauf mit, gegen ca max 5% leistung verlust.

Zuletzt bearbeitet:
nobbi69 schrieb:
Ich habe in der Vergangenheit immer nur Memory Context Restore und Power Down aktiviert.
Zum Vergrößern anklicken....

Gear Down Mode ist standardmäßig immer aktiv. Würde ich so lassen, wenn man kein RAM OC betreibt. Wie @gecan sagte, sorgt GDM für stabilelen RAM Betrieb zur Lasten der Performance. Dieser Verlust ist aber so klein, dass es fast vernachlässigbar ist.

Ich schalte normal MCR+PD+GDM immer aus, da ich damit bei meinem RAM bessere Performance erreiche. Die damit verbundene Bootzeit von 39sek stört mich nicht.


reinhardrudi schrieb:
Der Curve Shaper könnte interessant sein....
Zum Vergrößern anklicken....

Finde ich auch. Da muss ich mich aber zuerst etwas schlau machen, da ich mit dem Curve Shaper noch nie was zu tun hatte.

ist ja wohl nur für die 9000er Ryzen interessant...

reinhardrudi schrieb:
Der Curve Shaper könnte interessant sein....
Zum Vergrößern anklicken....
Der soll da aber nicht sein bei den Ryzen 7000er.
Im AMD OC Menü wird er nicht angezeigt, im MSI eigenen schon ... hat MSI es also wieder verkackt mit ihrem doppelten Menü.
Bis auf das Carbon (scheinbar vergessen) wurden auch alle Betas und Finals der anderen Bretter die die Funktion hatten von der Webseite gelöscht!

diese doppelte Menü hatte mich Anfangs verrückt gemacht... das ist aber so ziemlich das einzige was mich an dem Brett (weiß nicht ob das beim X570 auch schon so war) nervt.

Zum Tomahawk: da ist das neueste Beta BIOS auch wieder verschwunden aber es ist eine Variante mit curve shaper online, wo jener beim 7950X verfügbar war. Aber dieses BIOS hatte einen Wurm drin.

eliosamson schrieb:
hat MSI es also wieder verkackt mit ihrem doppelten Menü
Zum Vergrößern anklicken....
Bei meinem alten X470 Asus Brett gibt es bis heute ein doppeltes Menü für PBO. Das ist nie gefixt worden. Passiert also nicht nur bei MSI…

nobbi69 schrieb:
Bei meinem alten X470 Asus Brett gibt es bis heute ein doppeltes Menü für PBO. Das ist nie gefixt worden. Passiert also nicht nur bei MSI…
Zum Vergrößern anklicken....
Man sollte aber auch Einstellungen synchron halten was bei MSI nicht passiert. Der "Master" ist die AMD Einstellungen, das MSI Menü ist nur ein Wurmfortsatz zu den AMD Einstellungen, eigentlich.
Man bekommt Null Rückmeldung wenn man was im AMD Menü ändert, da etliches im MSI Menü fehlt muss man da aber rein, noch nicht mal beim abspeichern werden Änderungen erfasst obwohl sie umgesetzt werden. Du kannst auch bei gleichen Einstellungen komplett andere Werte hinterlegen, was dann genommen wird scheint mit dem Mondstand zu tun zu haben wie gerade was initialisiert wird.
Wenn du im MSI Menü einen Takt X angibst und dann ins AMD Menü gehst kann es je nach Einstellung passieren das da dann der Takt drinnen steht oder bei der Masse steht einfach "Auto". Gehst du mit ESC raus passiert nichts, Drückst du auf Enter ist der "Auto" Wert scharf obwohl im MSI Menü noch ein anderer fester Wert steht. In den älteren Bios Versionen hatte das AMD Menü sogar einen eigenen Speicherknopf, der ist noch da aber ausgeraut aktuell. Die Werte werden aber trotzdem übernommen ob man will oder nicht beim verlassen. Wenn MSI scheinbar keinen wirklichen Zugriff auf diese Blackbox an Einstellungen hat weil die über die AGESA direkt von AMD kommen dann sollten aber auch alles Einstellungen die einem das AMD Menü bietet im MSI Menü verhandeln sein.
Das perfide ist noch, die AMD Einstellungen überleben bei MSI auch einen "Load Default", ohne CMOS Reset wird man die Einstellungen also nicht mehr los oder man muss manuell alles auf Auto stellen.

Da wir ja so schön am mecker sind.
Falls es jemand schafft den Smart Button auf dem Brett bzw. hinten über Bios mit der Funktion "Safe Boot" zu belegen bekommt ein Eis.
Ich habe alle MSI Bretter der 600er Serie durch, bis heute funktioniert keines davon, die Funktion ist bis heute ein Placebo!
In früheren Bios versionen gab es bei den OC Einstellungen auch mal den Punkt "OC Retry Count" mit Default Wert 3.
3 erfolglose Bootversuche und dann sollten die Default Einstellungen geladen werden. Funktionierte nicht, da man es auch nicht zum laufen bekommen hat, hat man den Eintrag einfach ausgeblendet.
Der ist aber noch immer pysisch wie so vieles im Bios drinnen wie man mit einem Bios Editor sieht. Aus den Augen aus dem Sinn und fertig.

MSI Bios stinkt zum Himmel! Da finden sich für genau dieses Brett sogar Intel Einstellungen, es ist mir ein Rätsel warum man bei einem AMD Brett Optionen hat um "Intel Turbo boost", "Intel CNVi", "Intel DVMT", "Rapid Store" exliziet Zeug für Intel-Lan und Co zu aktivieren, bis vor kurzem waren da noch Cheat Menüs aus der Phenom/Bulldozer Zeit für 3DMark und SuperPi zu finden, exklusive Laptop CPU Funktionen ... kein Problem alles da, wollte ihr USB4 und Wifi7 nutzen ... ist zwar nicht verbaut kann aber über Bios aktiviert werden. MSI nutz für jedes seiner Bretter egal ob Intel oder AMD, Desktop oder Laptop Generationsübergreifend das gleiche Grundgerüst, danach wählt man dann Punkte ab die man vermeintlich nicht braucht. Der Lade nhat nur scheinbar komplett den überblick verlohren.
Falls sich jemand nach der neuen Oberfläche der 800er Bretter sehnt, die ist auch nur über das Grundgerüst gestülpt. Da die 600er und die 800er das absolut gleiche Grundbios nutzen (oh welch ein Wunder bei einer einfachen umbenennung) und es auch nur eine AGESA gibt die alleswichtige Steuert kann man die auch einfach wechseln. Dieser Sauladen kann froh sein das die Award Tools nicht für jeden Pöbel einfach so zu bekommen sind anstonen würde deren Kartenhaus schnell zusammen fallen. Von der Güte ist MSI das schäbigste was ich je gesehen habe!

Abgesehen vom Unmut, den einige wohl bei MSI bzw. deren Produkten bzw. deren Firmware zu haben scheinen…

Es gibt einen neuen Audio-Treiber, Version 6.4.0.2400.

nobbi69 schrieb:
Abgesehen vom Unmut, den einige wohl bei MSI bzw. deren Produkten bzw. deren Firmware zu haben scheinen…
Zum Vergrößern anklicken....

Entsprechend dem Grundgesetz hat jeder das Recht, seine Meinung in Wort, Schrift und Bild frei zu äußern und zu verbreiten. Nun sollte das auch einigermaßen zivilisiert sein. Ich verstehe die Leute nicht, die sich im Forum registrieren und fangen an in verschiedenen Threads "rumzupöbeln"...Mir gefallen auch viele Dinge bei MSI nicht, dennoch bleibe ich sachlich und höflich.

Hi zusammen,

da ich noch das E0 Bios vom 21.02.24 drauf habe, dachte ich mir, es wird wieder Zeit für eine neue Version.

Welche ist denn jetzt zu favorisieren?

Die aktuellste 7D70v1K (30.09.2024), bei welcher angegeben wird, dass sie nur zur Probenutzung ist oder dann doch lieber die Vorversion 7D70v1J vom 13.08.2024?

F und J sind beide ok...

Ich habe nicht mal die Zeit gefunden, das 1J zu flashen und jetzt kommt 1L. Ist aber wieder "trail use".

sind das immer wieder neue Versuche eines 1202?

lordberti schrieb:
Final Bios 7D70v1L (21.10.24)
Zum Vergrößern anklicken....

Ist jetzt primär für 9000er Familie interessant. Ich bleibe erstmal eine Weile bei 1K, da ich angefangen habe CO-Werte für jeden Kern einzeln auszuloten und zu optimieren. Das dauert leider ziemlich lange.

PS. Für mich persönlich und mit meinem Setup ist 1K die beste Bios-Version seit Mainboard-Release.

EDIT: AGESA PI 1.2.0.2 liefert Turbo-Modus:

Der ominöse "X3D Turbo Mode", welcher laut Gigabyte dank "BIOS-Zauberei" bis zu 35 Prozent mehr Leistung für Ryzen 9000X3D und bis zu 20 Prozent mehr Leistung für Ryzen 9000 verspricht, soll per AGESA-Firmware für alle AM5-Platinen kommen.
Zum Vergrößern anklicken....

Zuletzt bearbeitet:
Das Agesa 1.2.0.2 "released for trial use" ist ja immer noch eine Beta.
Ich warte bis AGESA PI 1.2.0.2a kommt, 1K läuft bei mir ganz gut.

Edit: Beim MAG B650 TOMAHAWK WIFI git es schon AGESA PI 1.2.0.2a

Zuletzt bearbeitet:
