[Sammelthread] Netburst Evolution - Pentium IV/M 478/479 & Xeon 603/604 Stammtisch

[WMDK]

und der Vdroop hart grüßt, muss das Ding dringend mal auf das ASUS P4P800SE.

Der Vdroop wird dich auf einem ungemoddeten ASUS auch sehr hart grüßen



[McZonk]

Der Vdroop wird dich auf einem ungemoddeten ASUS auch sehr hart grüßen

Zum Glück gibts dagegen 50k Spindeltrimmer



[Raiden Zero]

Bin jetzt mal auf die schnelle aufs IS7 umgesattelt und teste gerade meine 478 CPUs.

Fazit bisher:

1. SL6WJ (D1 NW mit 30 Caps): 3.8GHz 1M bei 1.6Vc
2. SL6WK (D1 NW mit 30 Caps): tot, scheinbar interner Kurzschluss. Die Spannungswandler haben selbst nach nur 20 Sekunden richtig geglüht

Als dritte CPU hab ich gerade nen 3.0 E Prescott G1 drin, und daher die entscheidende Frage:
Hat jemand vom IS7 ein spätes BIOS, welches nicht nur als .exe vorliegt? Die bekomm ich nämlich weder unter Win10 noch Xp entpackt und winrar etc. helfen auch nicht.

edit:
Nach über eine Stunde suchen bin ich dann zum Glück noch fündig geworden: https://theretroweb.com/motherboards/s/abit-ab-is7
Die .exe lässt sich mit ZIP/Winrar entpacken.



[bschicht86]

7-zip könnte gehen



[Raiden Zero]

Leider auch nicht. Aber wie gesagt kein Problem. Auf verlinktet Seite das funktioniert.

Bin gerade eher damit beschäftigt das System bei Dualchannel und FSB 280+ stabil zu bekommen.
Bisher scheint da nämlich entweder das Limit meiner TCCD zu sein, oder das vom Board.

Aufs IC7 gewechselt, gleiches Ergebnis.
Die CPU läuft gerade 32M mit
275x15, 1.385V (BIOS), 2.5-4-3-7 1T 1:1

Sobald ich auf 280 gehe hilft auch 3-4-4-8, 1.5Vcore nix. Geht dann nur noch mit Teiler aufm RAM.

Interessant ist auch, dass die gemessene Vcore auf dem IC7 quasi +/- 0.002V der BIOS Vorgabe entspricht. In CPU-Z spuckt er dafür deutlich weniger raus, ca. 0.03V weniger.



[Sparksnl]

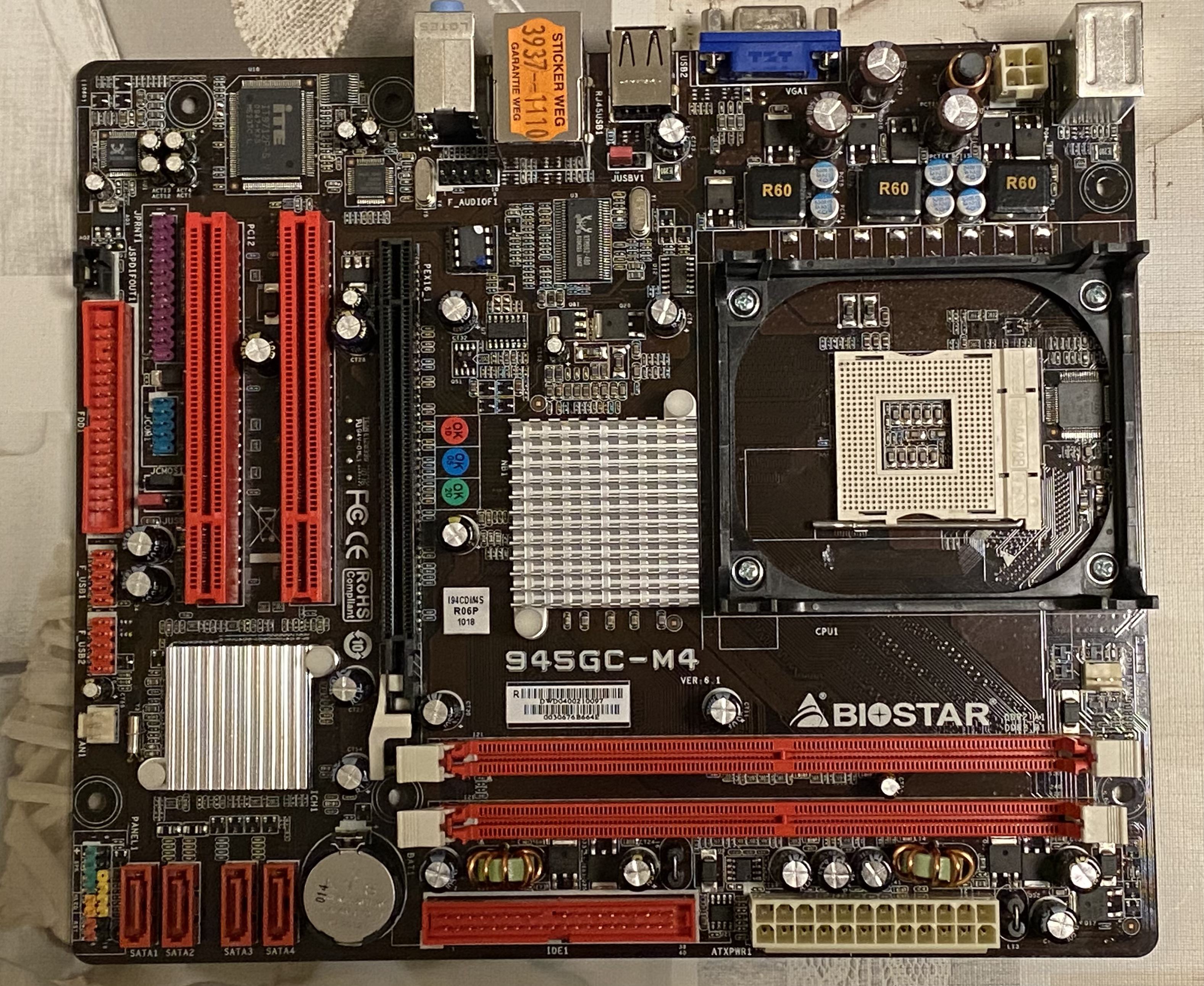

So for once a s478 board came in. Biostar 945GC-M4 (DDR2). It looks like it was never used.



[digitalbath]

Never saw a DDR2 478 board. I wonder if is faster then the DDR1 boards.



[Sparksnl]

I don’t know but it was interesting enough.



[stunned_guy]

Das ist in der Tat interessant Danke fürs Zeigen.



[Raiden Zero]

Never saw a DDR2 478 board. I wonder if is faster then the DDR1 boards.

ASRock > P4i945GC

Supports Dual Channel DDR2 667; Intel Graphics Media Accelerator 950, DirectX 9.0; PCIE Gigabit LAN; 7.1 CH Windows Vista™ Premium Level HD Audio (Realtek ALC888 Audio Codec); ASRock Instant Boot, Instant Flash, Smart BIOS

www.asrock.com

Ebenfalls DDR2, bisher hab ich aber noch kein günstiges gefunden. Testen würd ich das nämlich auch gern mal.



[digitalbath]

Bin gespannt, was da raus kommt! DDR2 ist nicht mein Ding.
Ob damit auch FSB300 möglich ist? Vielleicht sogar mehr?

Bin gerade eher damit beschäftigt das System bei Dualchannel und FSB 280+ stabil zu bekommen.
Bisher scheint da nämlich entweder das Limit meiner TCCD zu sein, oder das vom Board.

eher das board. Die Sub-Timings und Straps sind wichtig. PAT funktioniert auch irgendwann nicht mehr...
Damit bist du wohl aber nicht alleine:

By the way, do you have info about max benchable memory frequency? I've been playing a several days ago and managed to complete Pifast on Winbond 1x256MB at 2-2-2-x at 289MHz (1:1).
With TCCD I couldn't get such clocks even at 3-4-4-8.

Vielleicht hilft das noch:

I believe, the most interesting clocks will be up to 250-270. Because after this you will have to raise tRD, disable PAT and CPC and it will kill performance of 865/875.



[Raiden Zero]

Winbond auf dem Abit hat halt das Problem, dass ich dafür erstmal VTT modden muss. Da werd ich dann eher auf dem Asus testen.

Die Abits sind eh nur für mal eben so testen da. Das Asus bekommt das volle Paket an Mods und recap für CPU/RAM.

DDR2 wird vermutlich auf dem Board eher interessant, wenn man D9 mit hohen Spannungen und scharfen Timings laufen lassen kann. Keine Ahnung, welche Multis das Board hat. Aber sowas wie 800MHz 3-3-3-x dürfte wohl recht flott sein.



[Sparksnl]

Intel spec sheet: https://www.intel.com/content/dam/w...s/product-briefs/945g-945gc-chipset-brief.pdf

945G without C Chipset supports 1066MHz bus

Biostar website: https://www.biostar.com.tw/app/en/eol/introduction.php?S_ID=440#download

Edit: Chipset remark changed



[Sparksnl]

As it turns out he has 2 more of these. Mine was still in mint condition and never used. Link:

Biostar 945GC-M4

tweakers.net



[HerrAbisZ]

ASRock > P4i945GC

Supports Dual Channel DDR2 667; Intel Graphics Media Accelerator 950, DirectX 9.0; PCIE Gigabit LAN; 7.1 CH Windows Vista™ Premium Level HD Audio (Realtek ALC888 Audio Codec); ASRock Instant Boot, Instant Flash, Smart BIOS

www.asrock.com

Ebenfalls DDR2, bisher hab ich aber noch kein günstiges gefunden. Testen würd ich das nämlich auch gern mal.

So eines habe ich schon lange - wollte mir damals w2K drauf machen, weil das beim Browsen sehr schnell war - nur haben sie dann die Browser so schnell eingestellt und weiter entwickelt, das es nichts mehr brachte - Jetzt ist ein XP, W7 und Linux drauf



[Sparksnl]

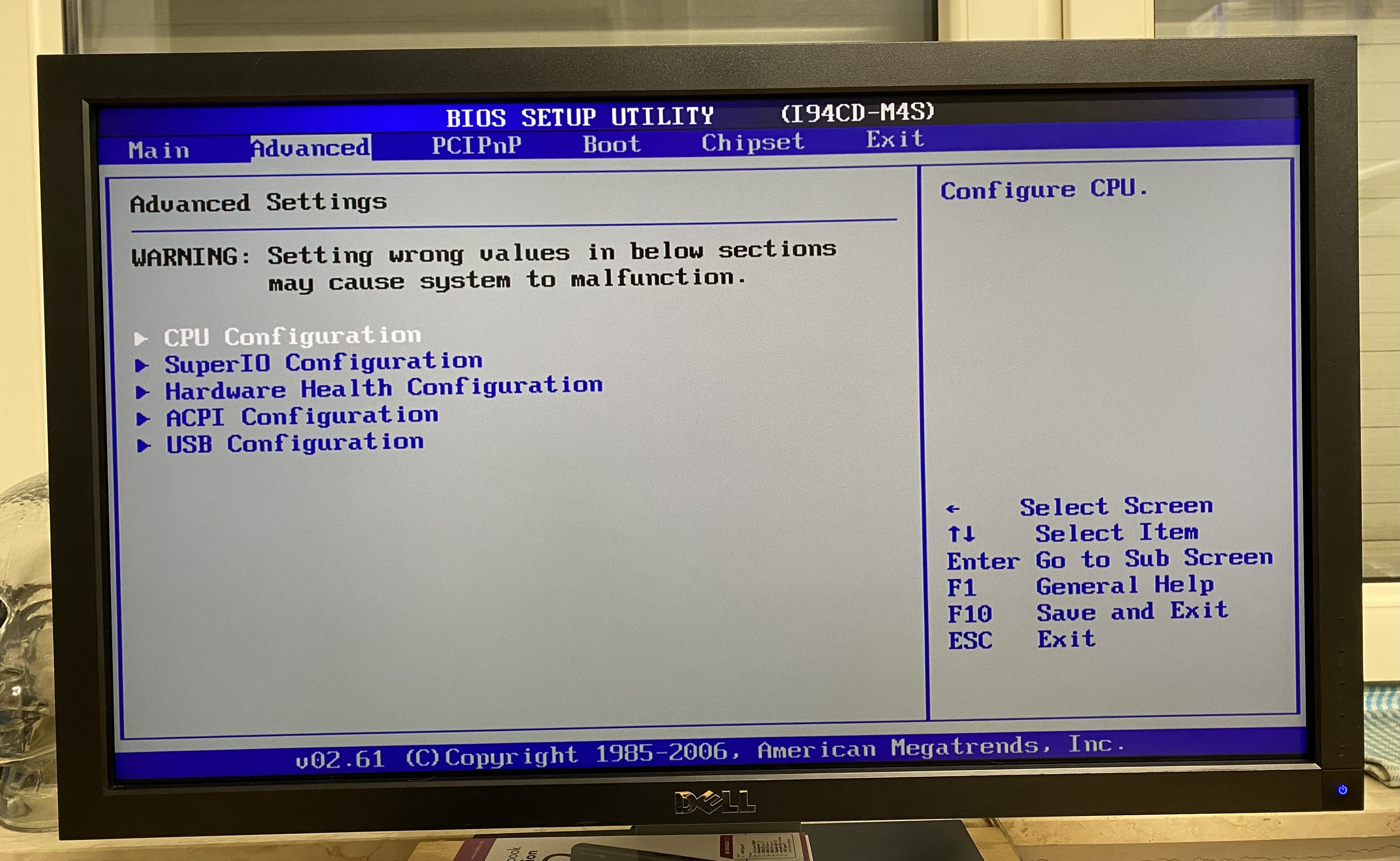

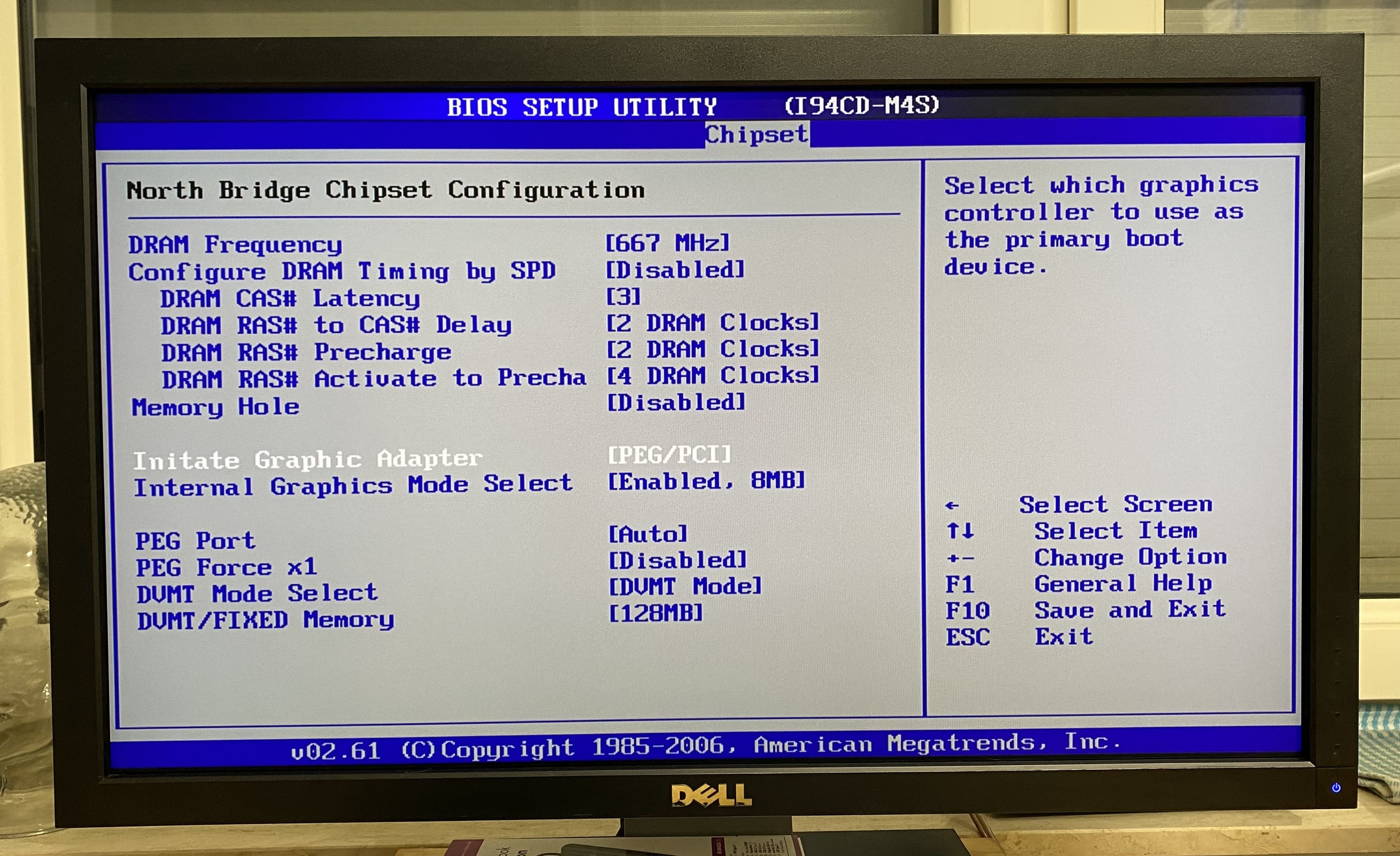

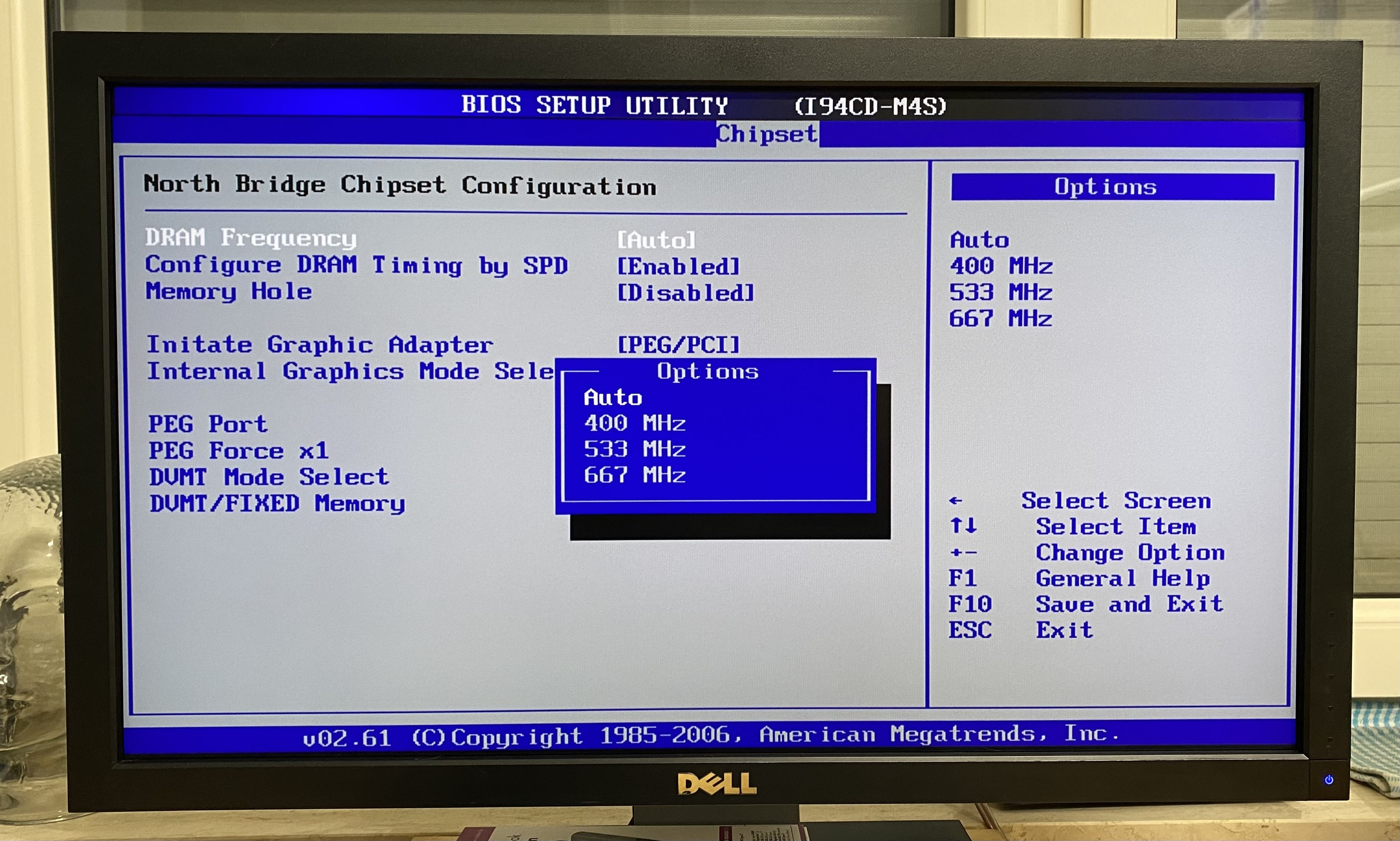

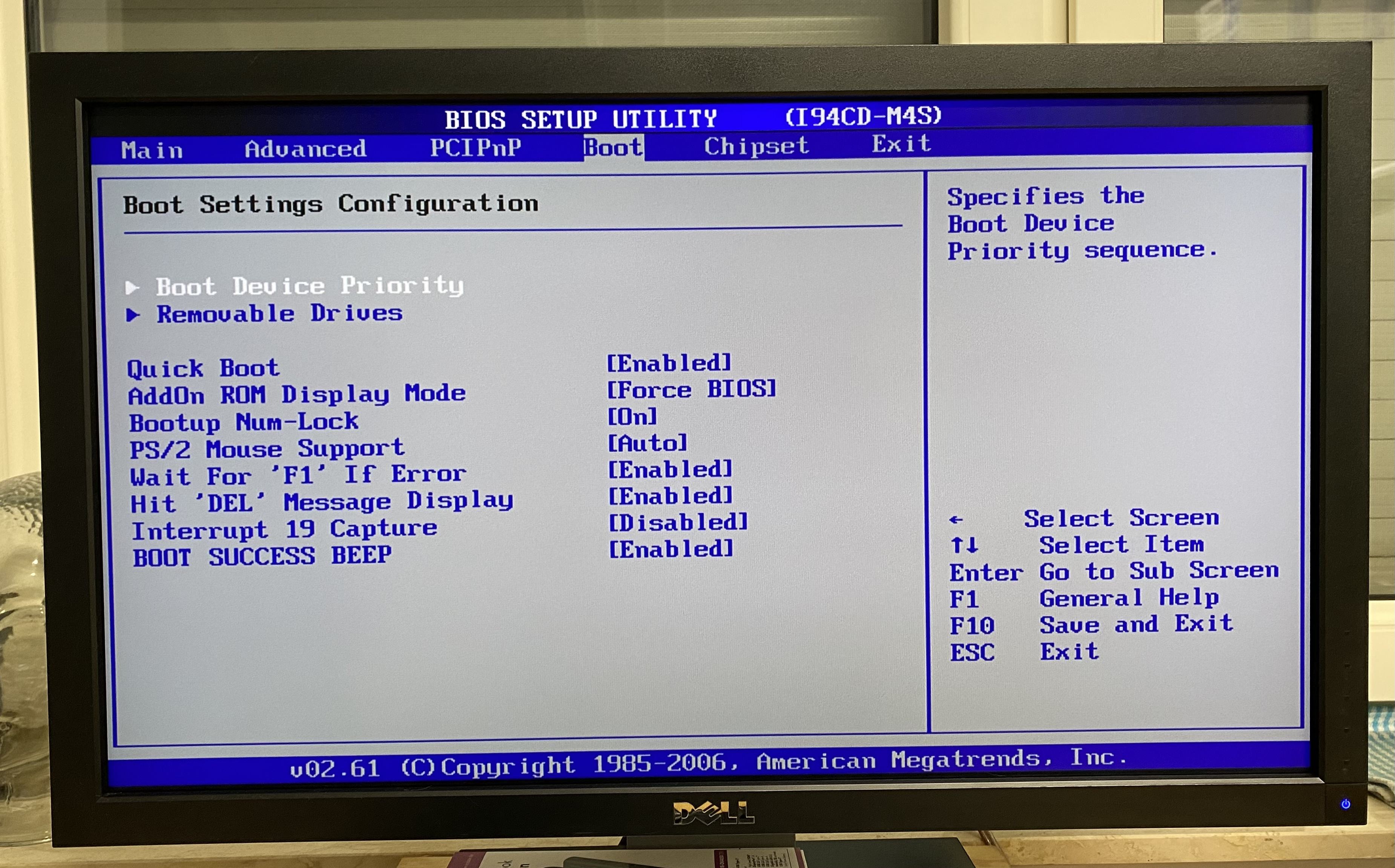

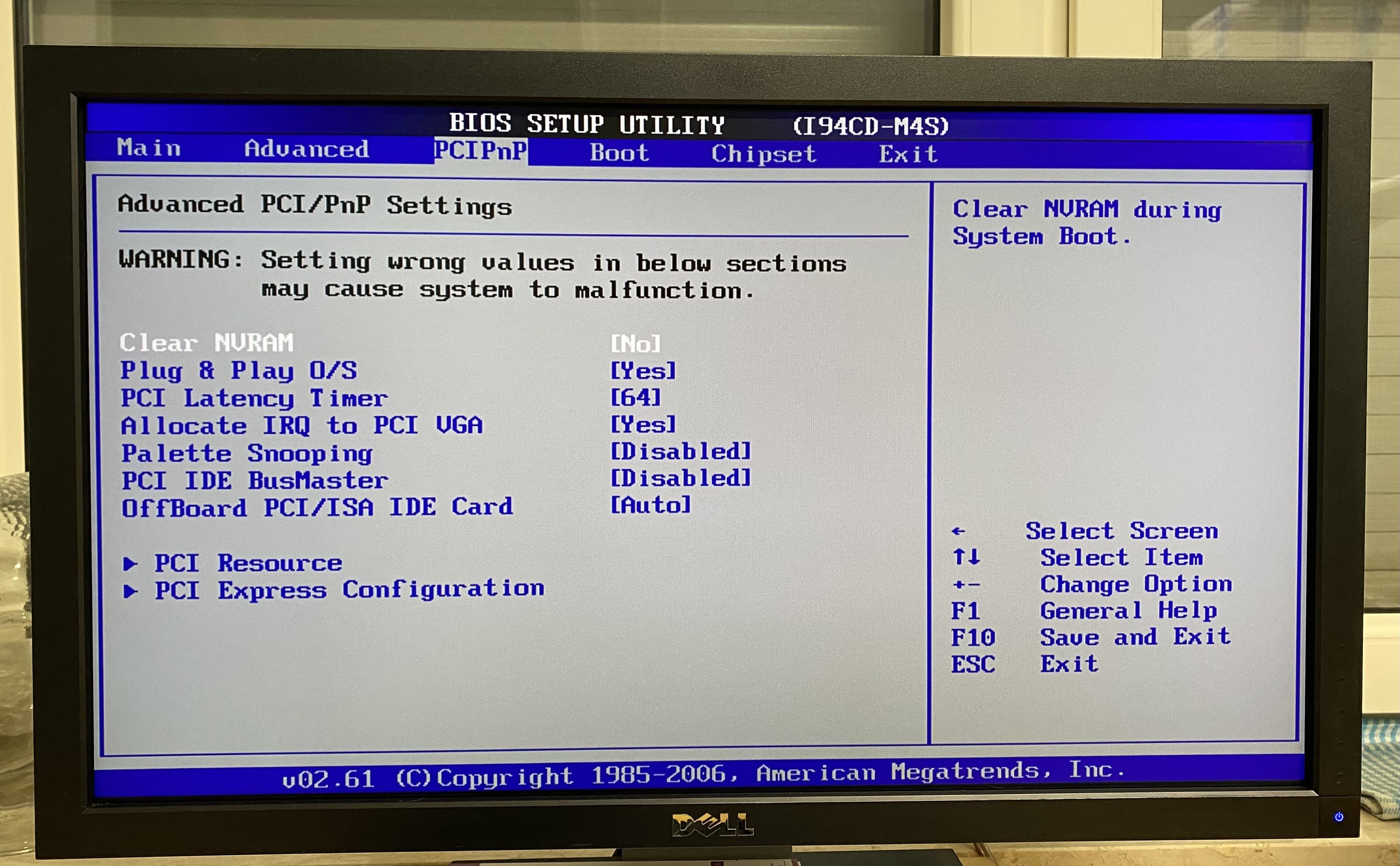

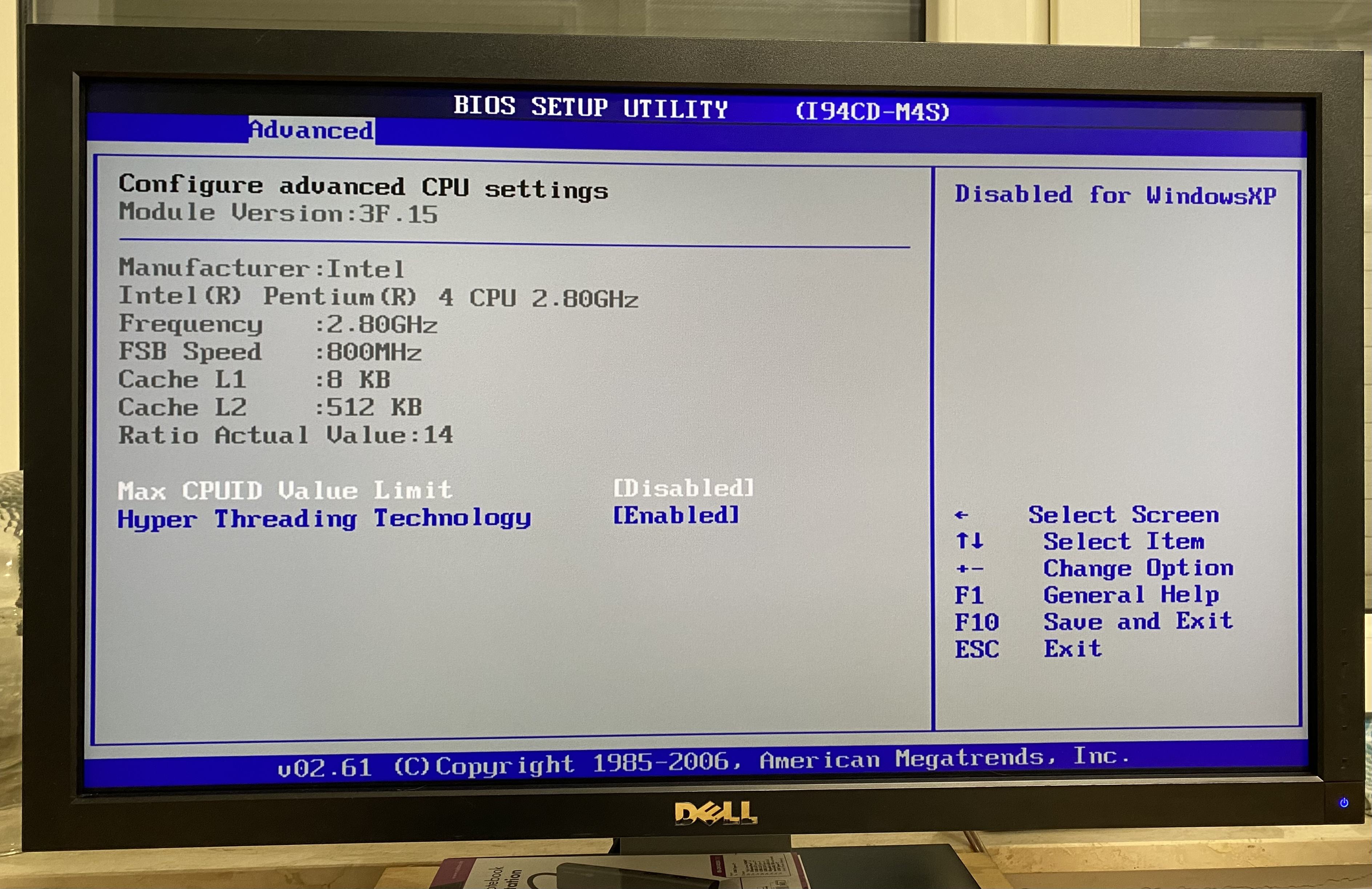

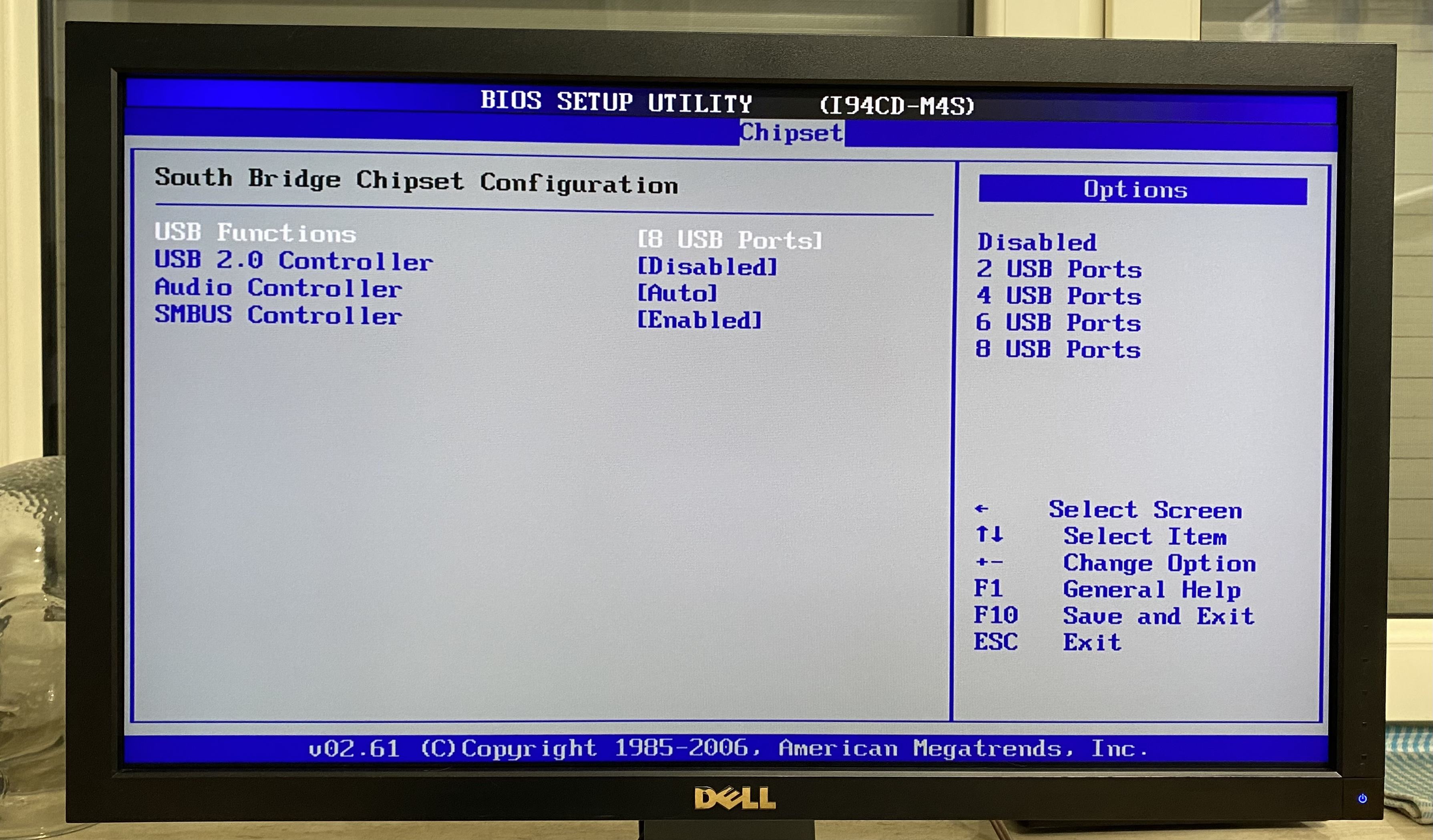

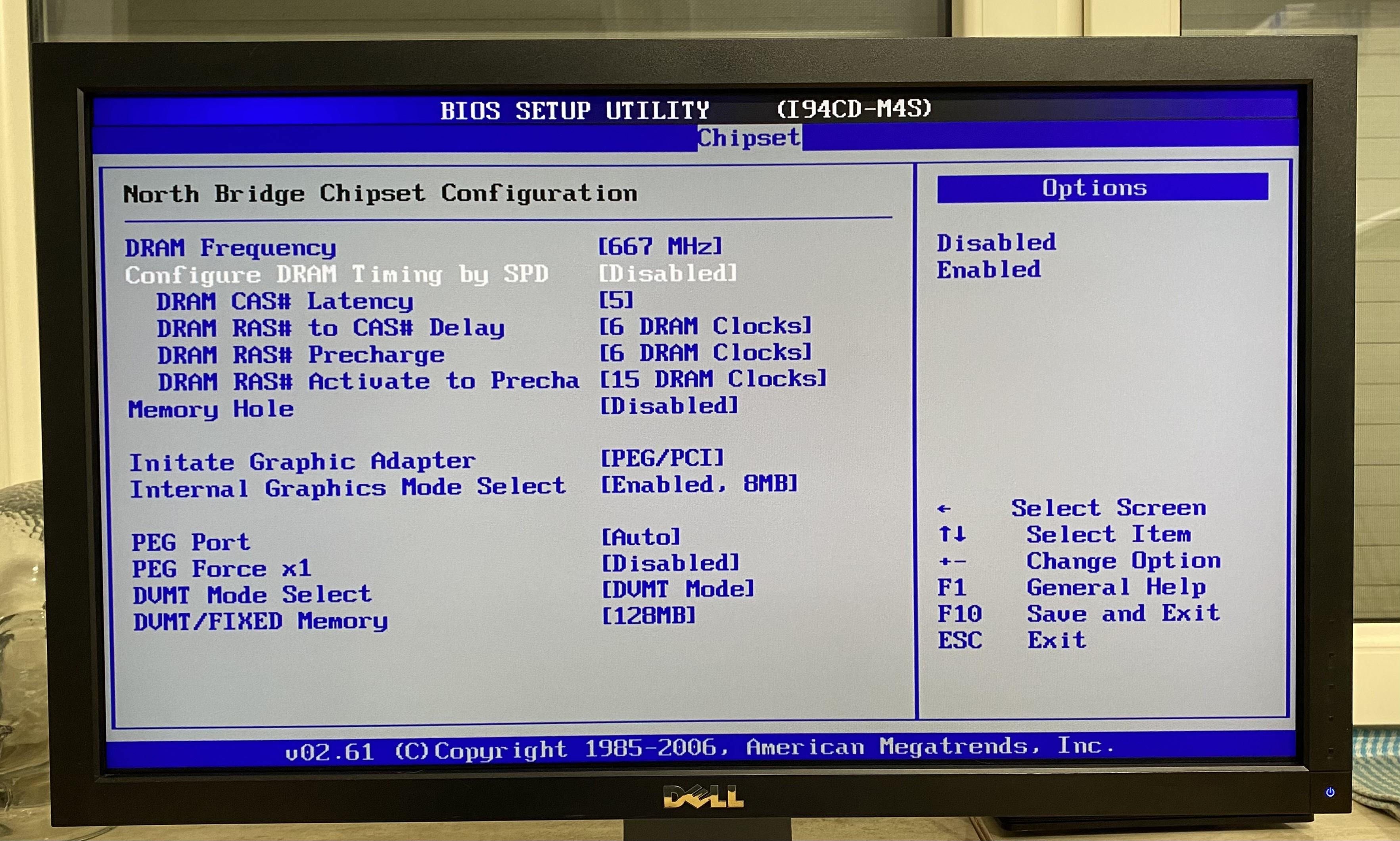

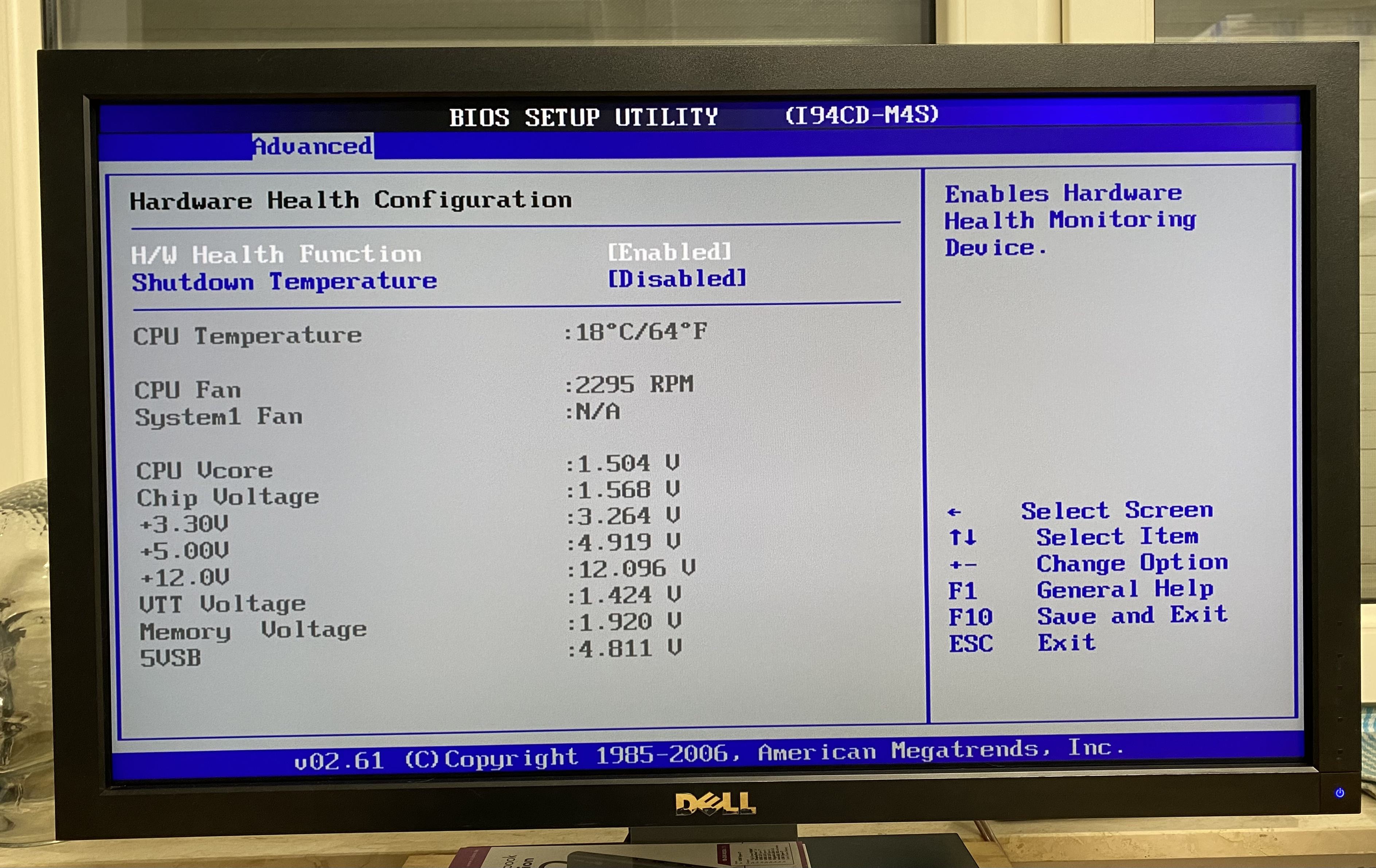

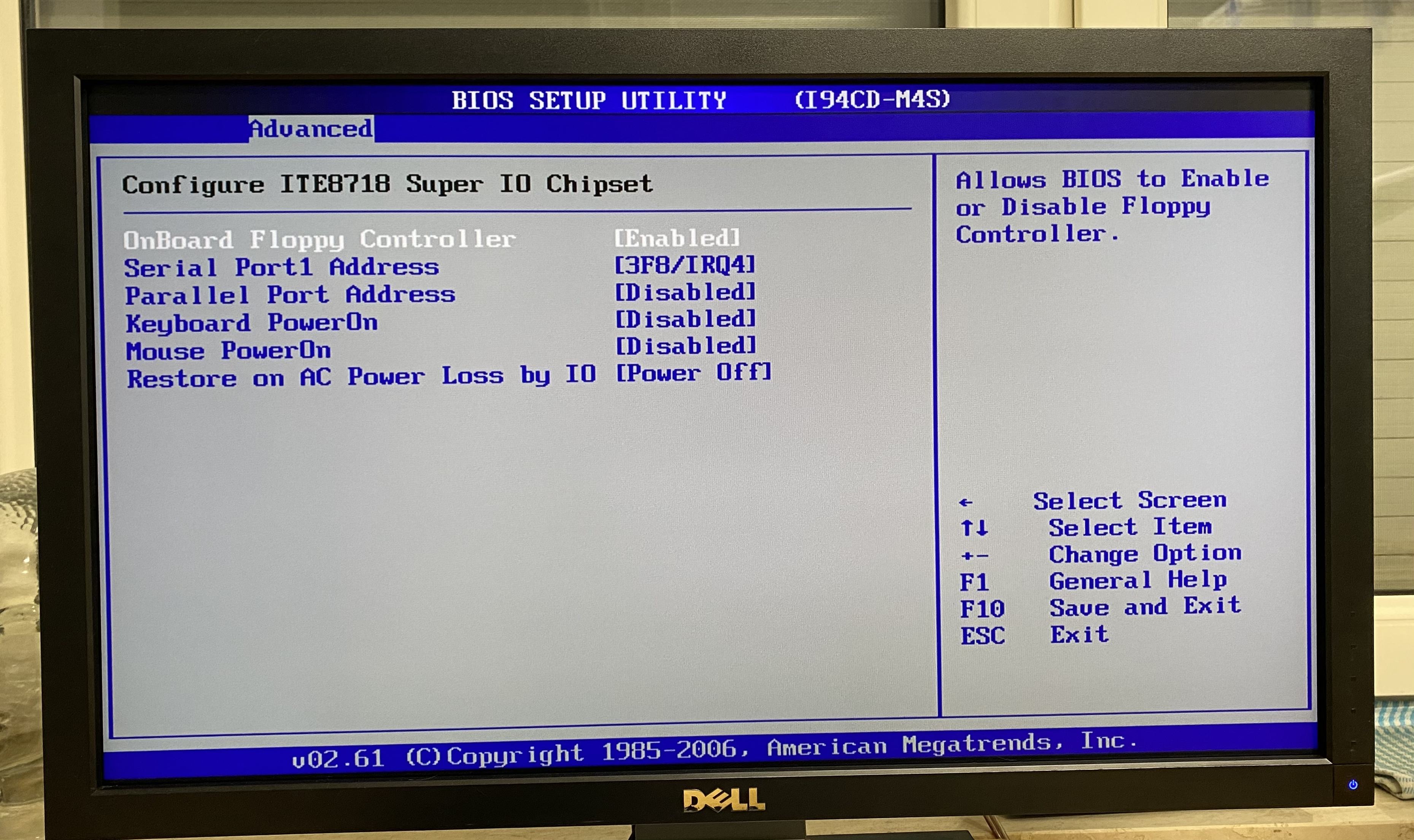

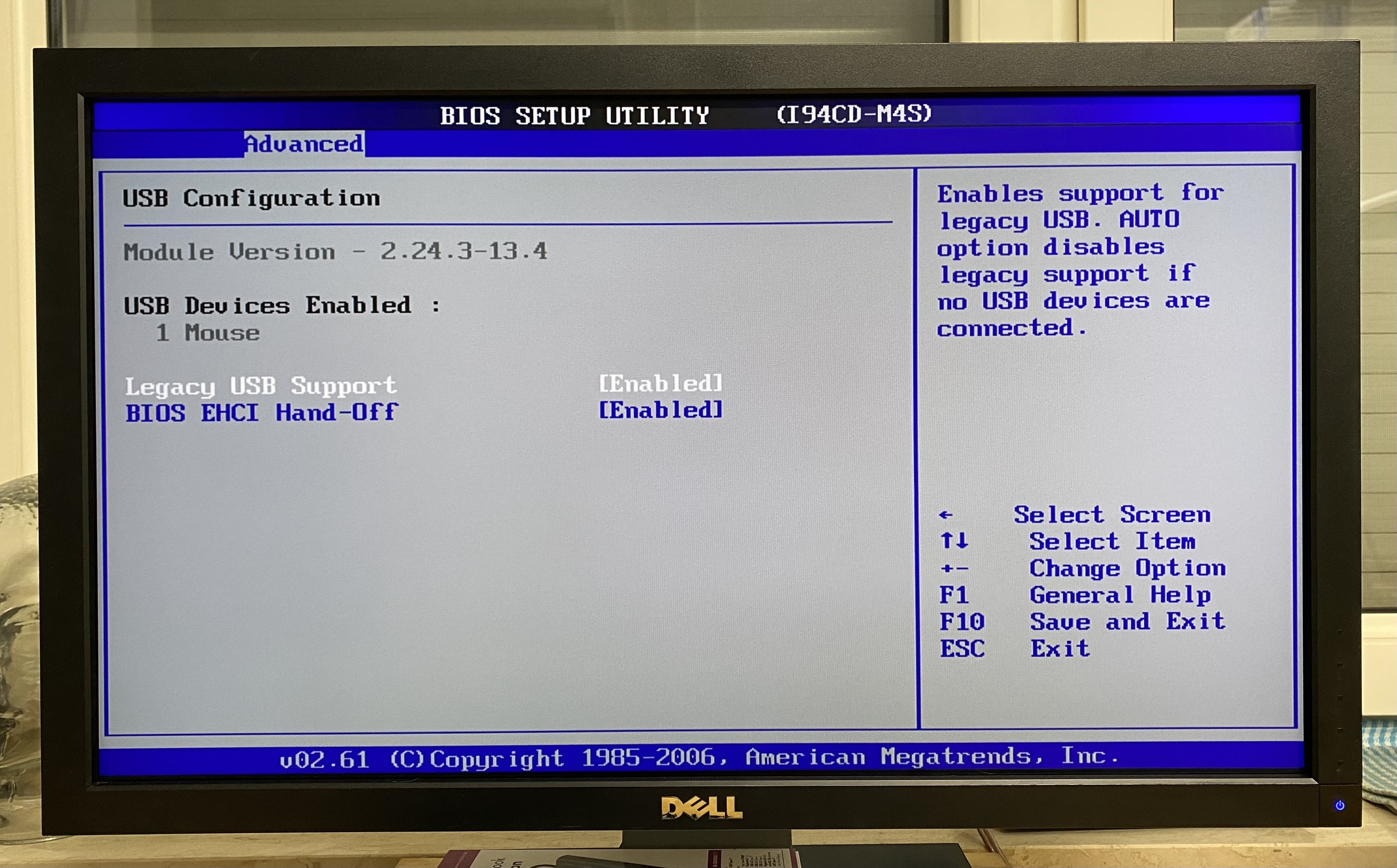

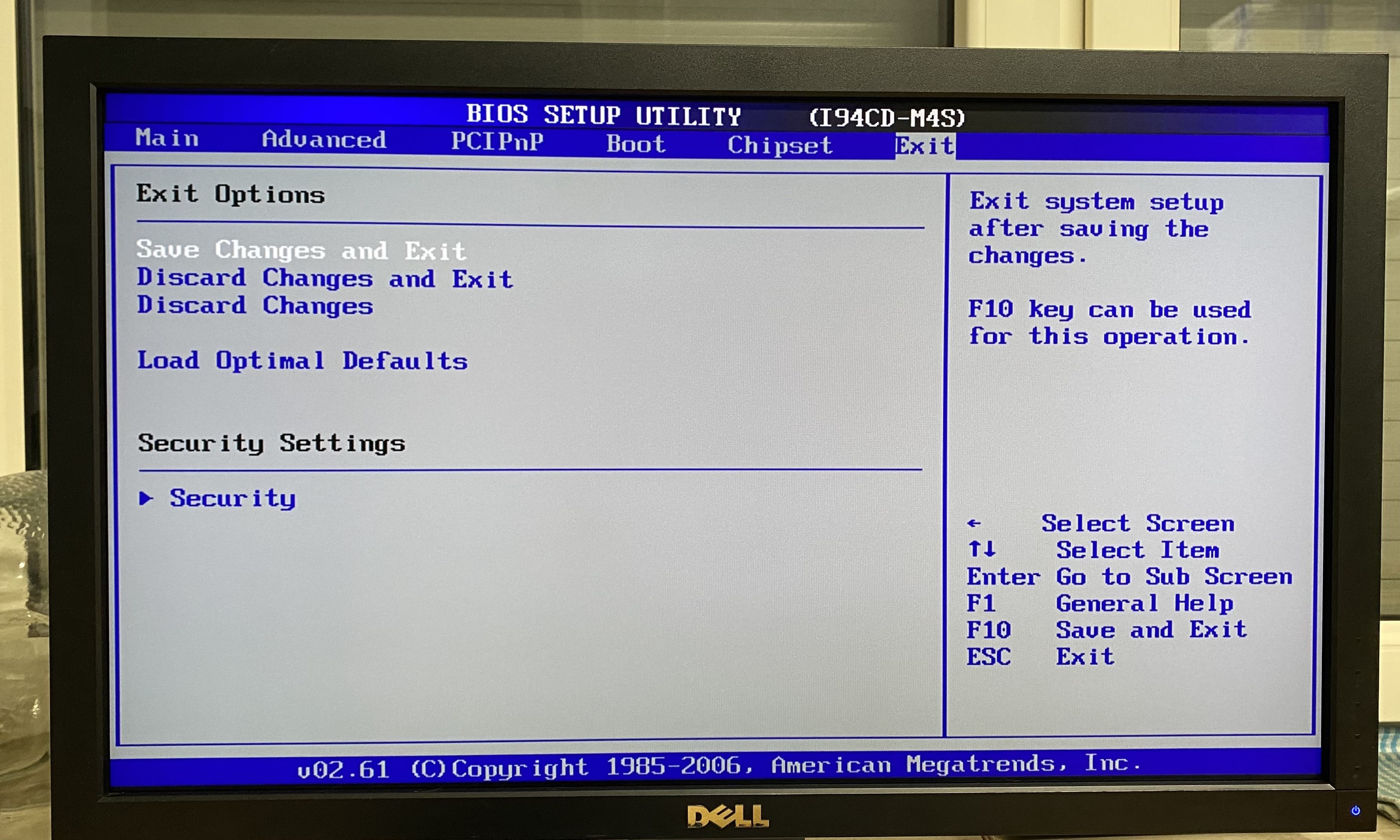

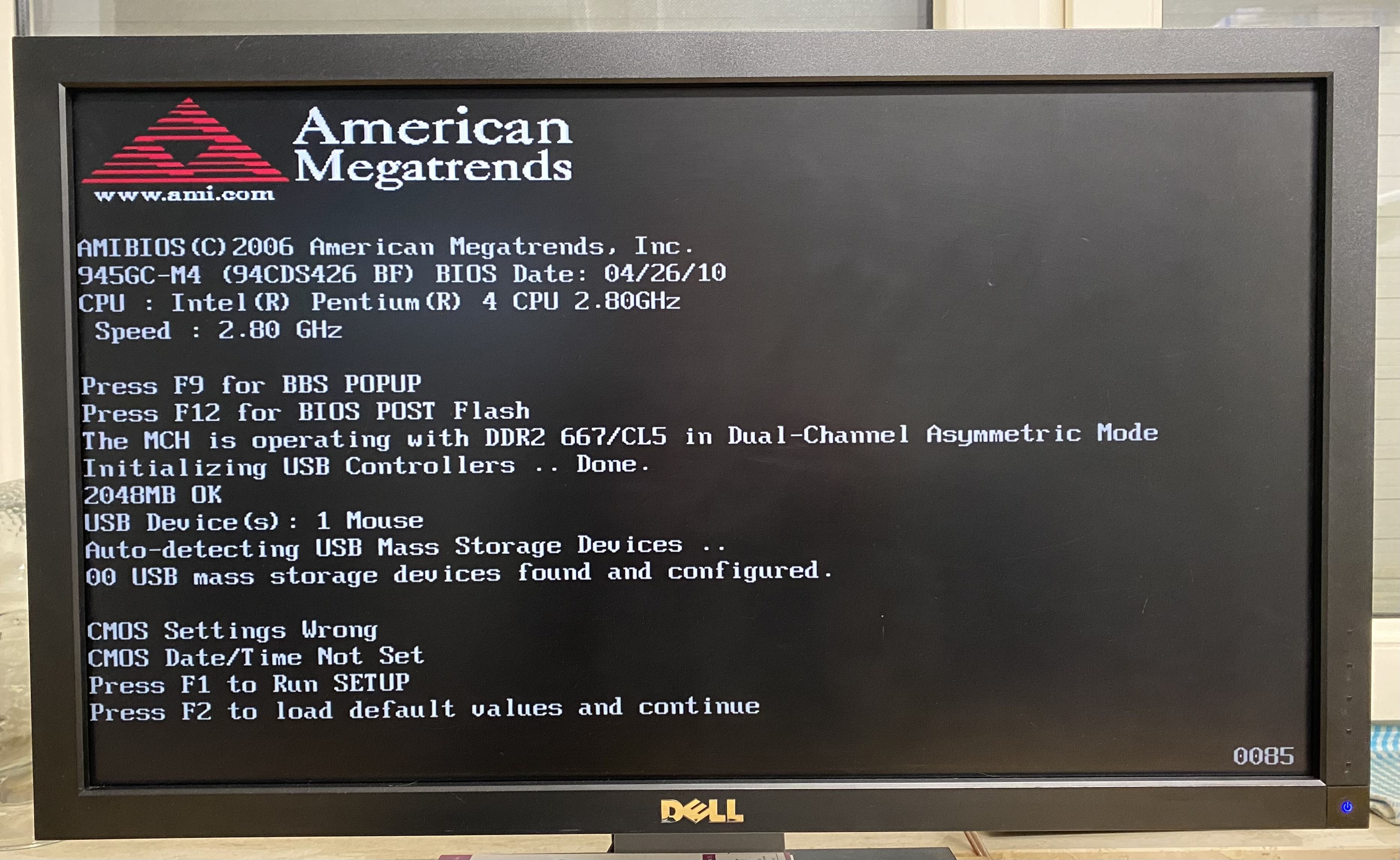

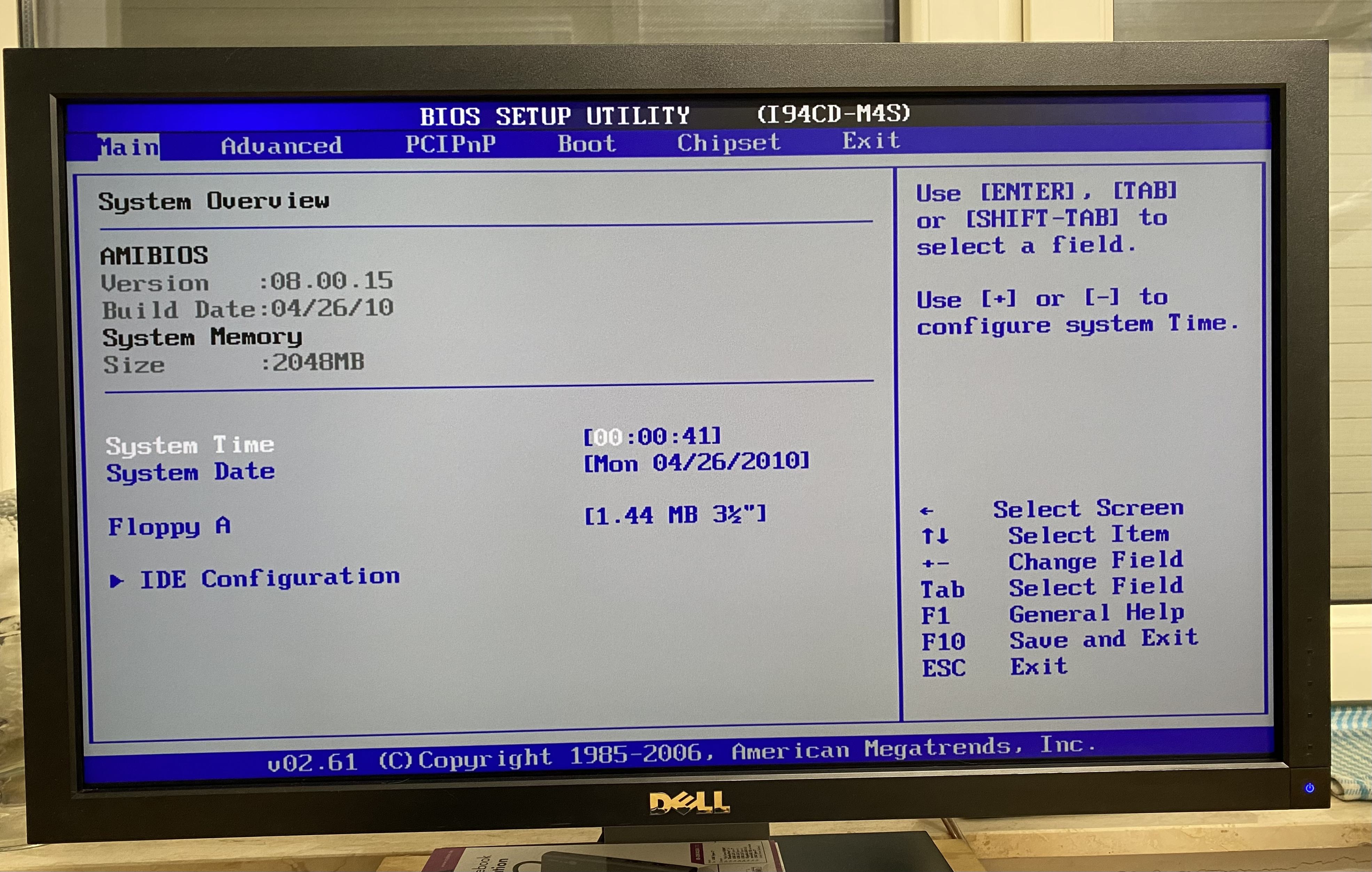

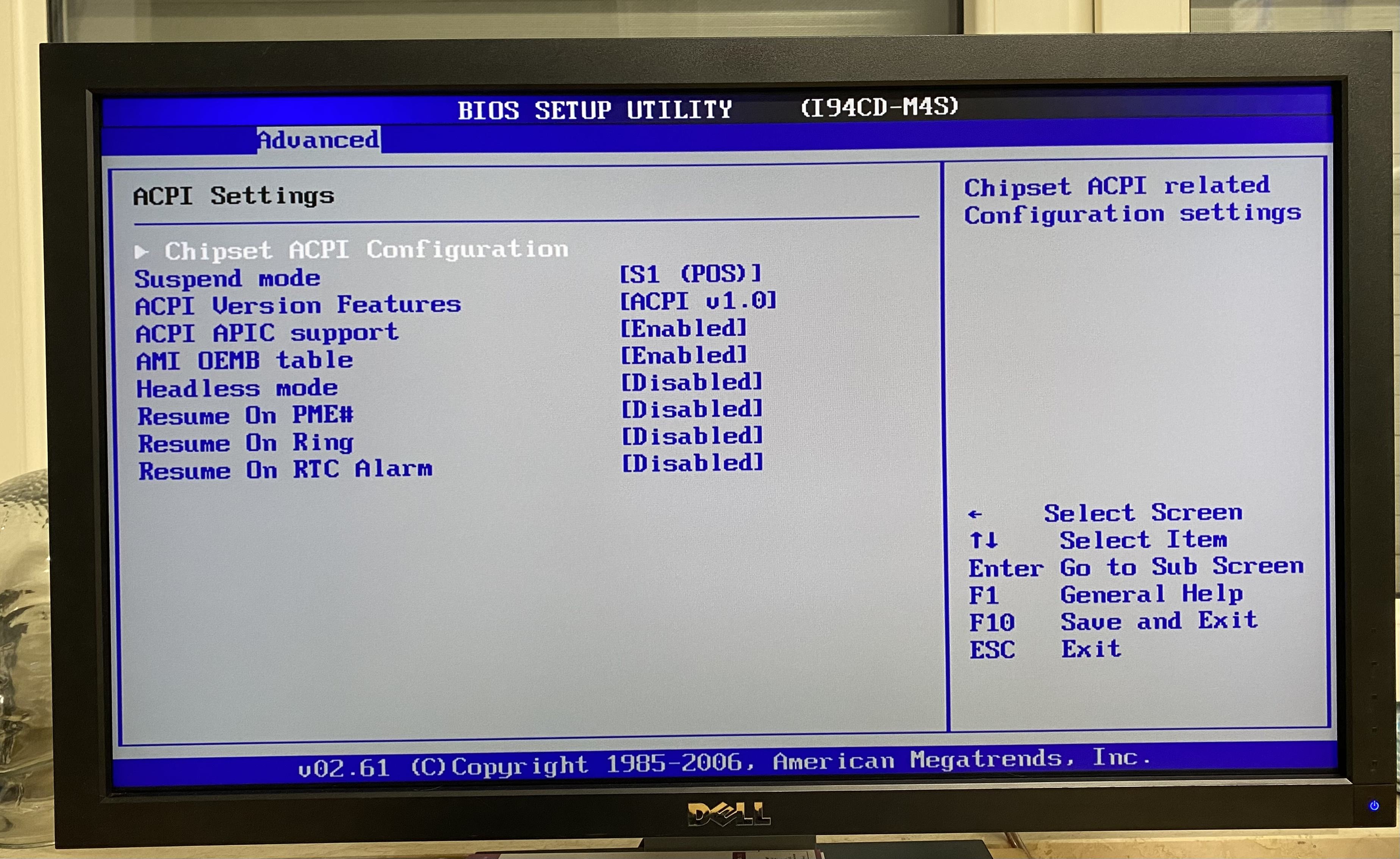

I made some pictures of BIOS screens for that Biostar DDR2 board.

No voltage or FSB settings. I hope FSB is hidden, else it needs Windows for this.



[Raiden Zero]

Thanks. In this case id definitely go for the ASRock as it’s supposed to have at least some limited OC options.
I’m not sure regarding pcie/pci fix tho. I remember some Asus 915 boards having problems with it.



[Sparksnl]

I may look at hidden features, but yes, Asrock looks better.



[Sparksnl]

I looked into the BIOS via AMIBCP, I think more is possible:

Now I just need to know how this works.



[Tzk]

Iirc just the items being present doesn’t necessarily mean that there’s an option which uses them. But @digitalbath modded AMI, so he might know about unlocking these options.



[Antinomy]

I looked into the BIOS via AMIBCP, I think more is possible:

Yes, looks like that. I'll try to check it.
Make a CPU-Z txt report and post it here.



[Sparksnl]

Yes, looks like that. I'll try to check it.
Make a CPU-Z txt report and post it here.

Digitalbath is already on it, thanks.
Just the fsb we can not find yet.

Edit: No windows yet by the way.



[Antinomy]

Just the fsb we can not find yet.

I've done a similar operation on G31-M4 board so it's very likely that it can be added. But it required a different approach than usually.



[Sparksnl]

I will make sure to install Win XP in the next week and post here.



[digitalbath]

I've done a similar operation on G31-M4 board so it's very likely that it can be added. But it required a different approach than usually.

It would be interesting to know what you did there. Maybe we can use the same way for sparks board?



[Antinomy]

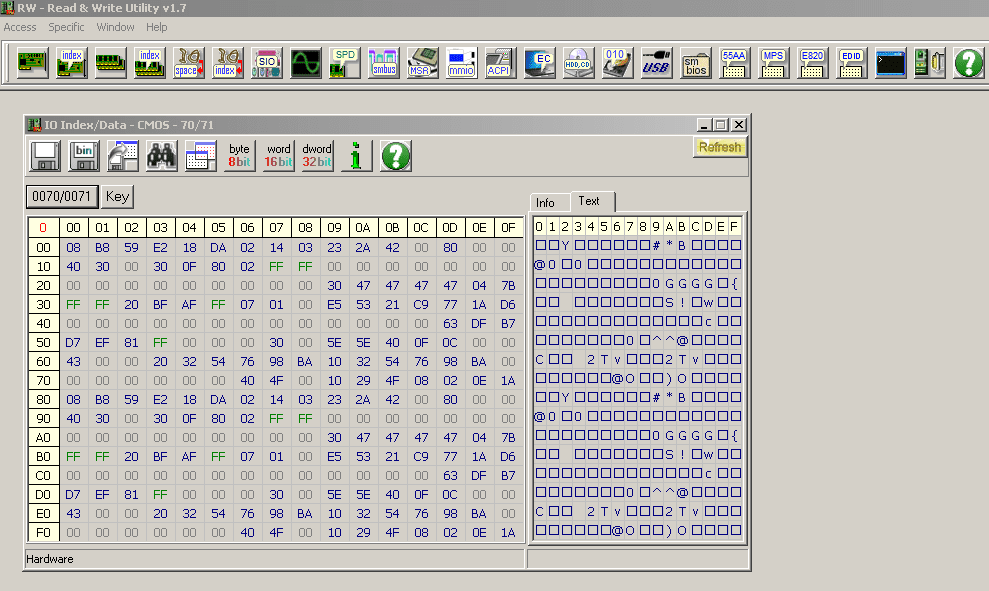

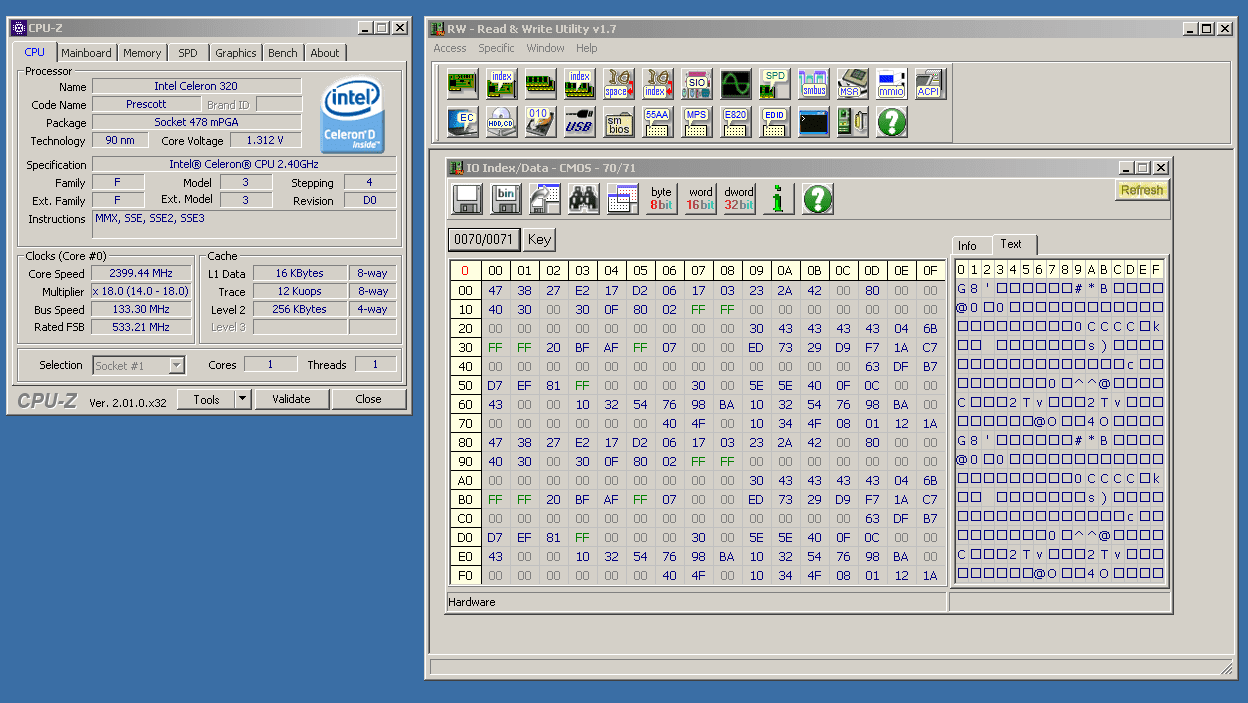

I think so too. Like I said, we need a CMOS dump (should be in CPU-Z txt report). It was an interesting approach, I'll share everything I've got.



[Sparksnl]

Yes, looks like that. I'll try to check it.
Make a CPU-Z txt report and post it here.

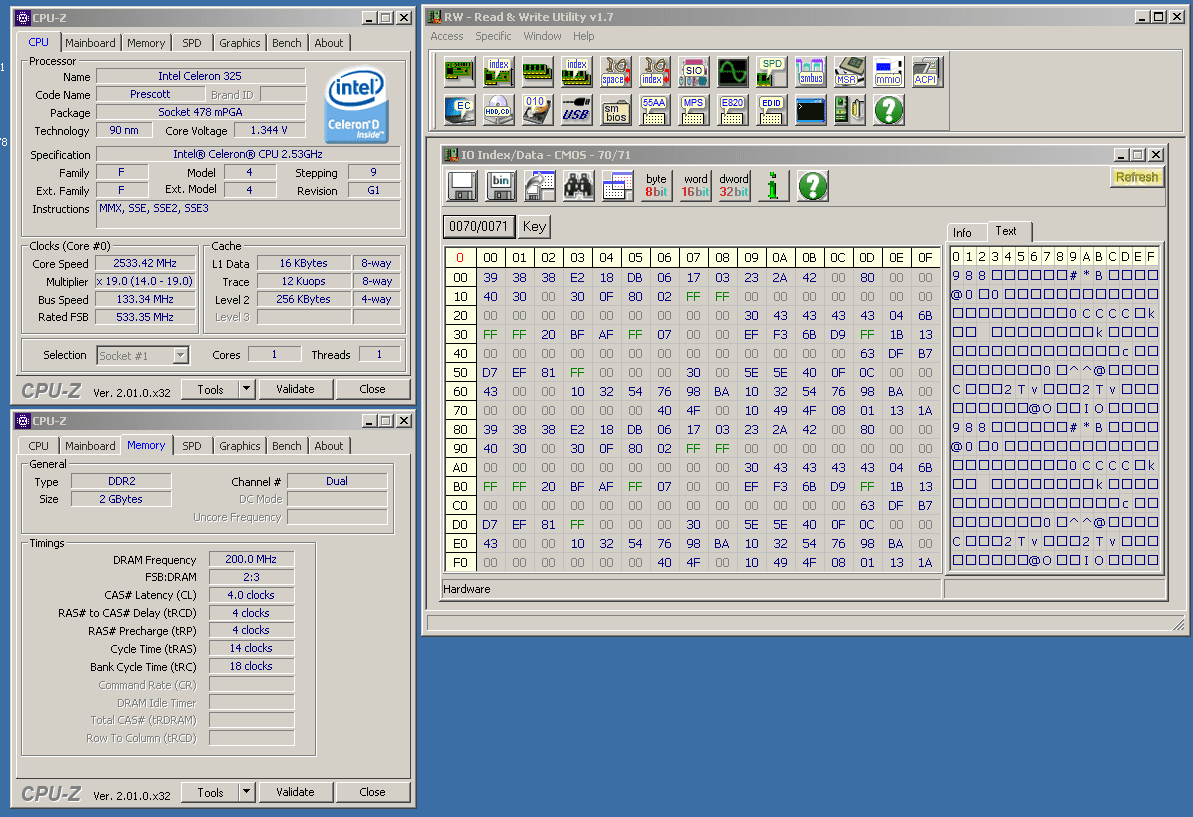

And there it is (attachment).



[the_patchelor]

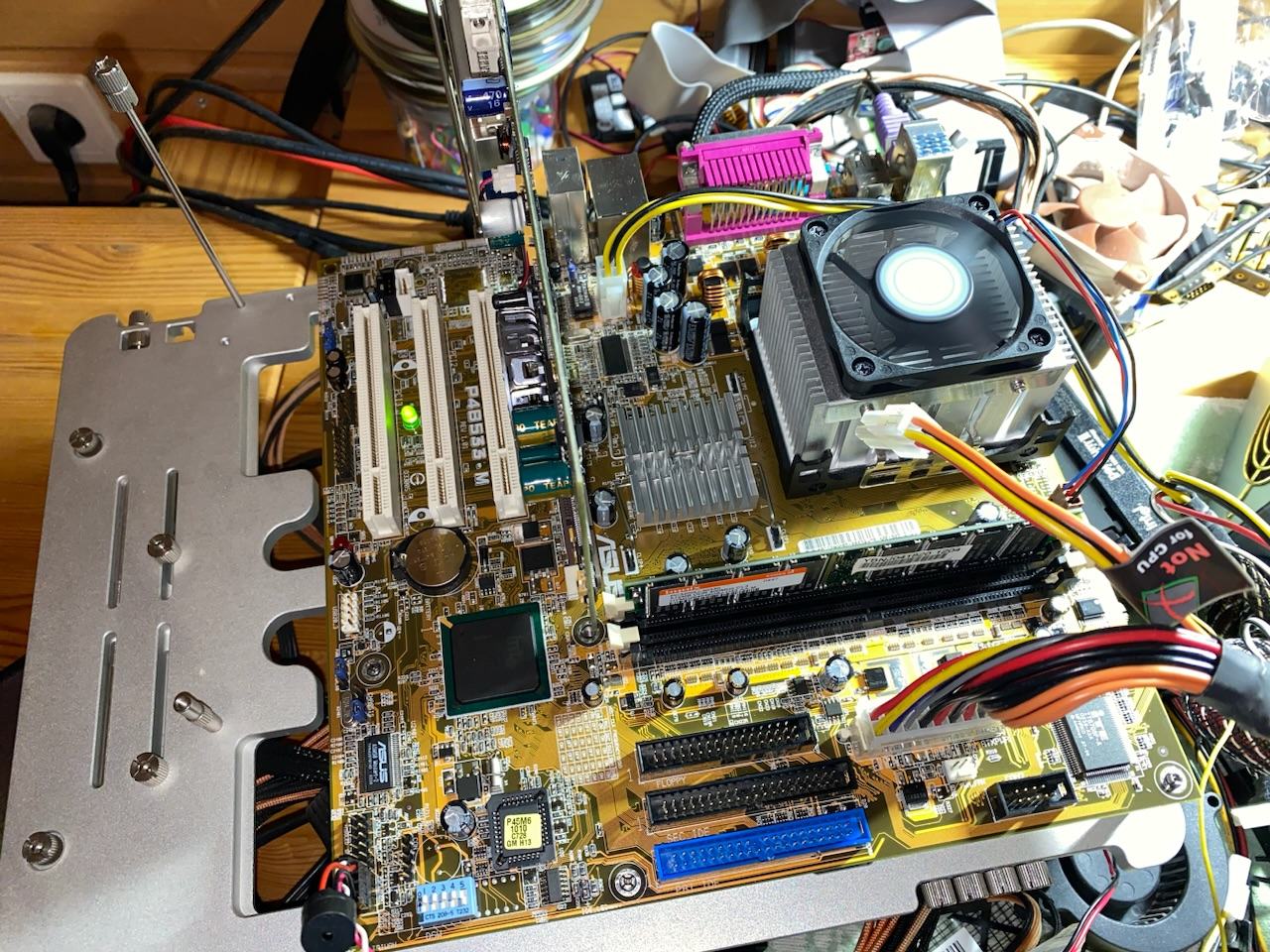

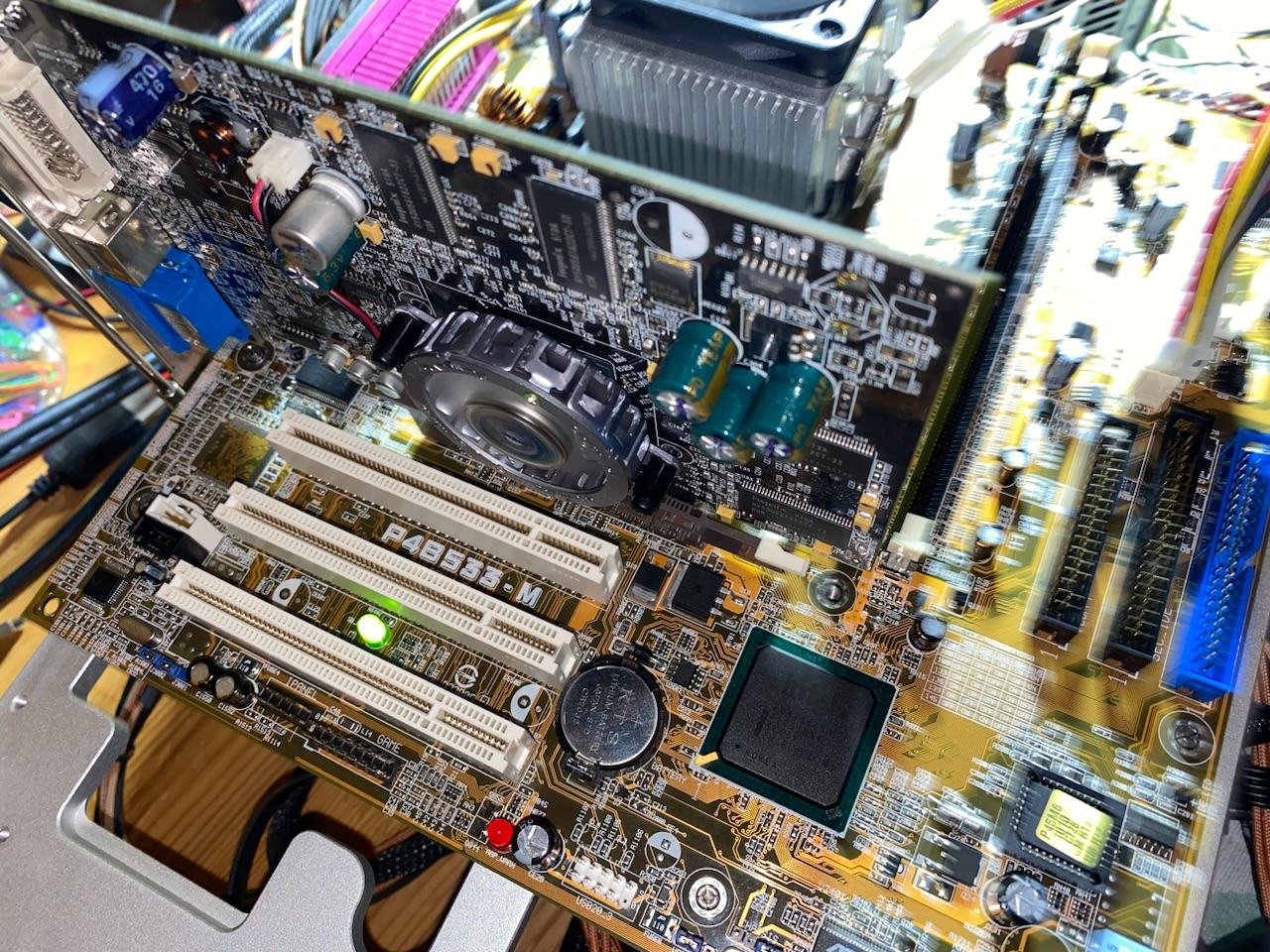

ASUS P4B533-M aktiviert, erst mal um eine frisch gereinigte und geschmierte Graka zu testen. Geplant ist ein kleines System eig. nur für 2-3 Games aus Ende 2001-2002, Erinnerungen an Return to Castle Wolfenstein in meiner Ausbildungszeit und so...

Aktuell ist ein Northwood 1,8A@2,4Ghz drauf, leider kann die Vcore nicht geregelt werden. Ein 2,0A mag mit 133Mhz nur ab und zu booten, da fehlt Spannung.
Gibt es Mods oder kann man am Bios was drehen?



[digitalbath]

Gibt es Mods oder kann man am Bios was drehen?

Das BIOS ist eine AWARD Variante. Meine modbin Varianten kommen damit aber nicht klar. Ich denke mal das ist eins der AWARD - ASUS BIOS Varianten.
Der Award BIOS Editor kann trotz Warnung das BIOS laden und sogar lesbar die Einstellungen darstellen. Das wäre das erste BIOS, wo der Editor die BIOS Optionen überhaupt anzeigt. Soweit sehe ich keine entscheidenden BIOS Optionen die versteckt sind.



[Sparksnl]

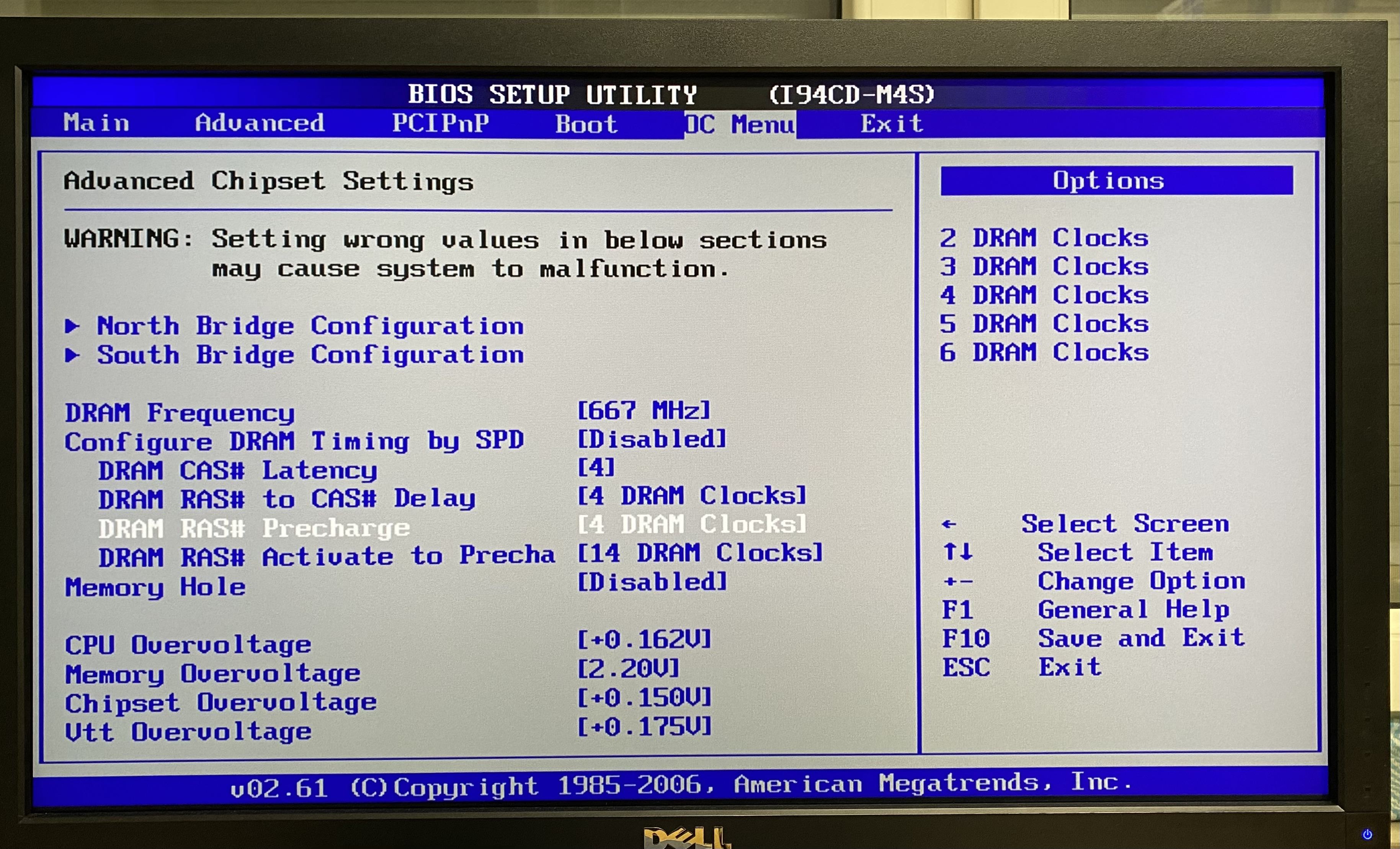

Biostar 945GC-M4 first test BIOS mod (by Digitalbath). So far all new settings work except CPU voltage.
We were not successful to get FSB in the BIOS menu (idea's are welcome).

Many thanks to Digitalbath.





For those interested:


FSB:800MHz CPU
