Neuer VGA-Kühler: Der Raijintek Morpheus

[TheOpenfield]

schon jmd getestet?

Gesendet von meinem SM-N9005 mit der Hardwareluxx App



[derneuemann]

Immer noch keiner getestet???



[mattiii]

Ja, das wär mal interessant. Habe mal gelesen, dass die Montage beim Morpheus etwas angenehmer ist und dass auch die übrigen Grafikkartenbereiche besser gekühlt werden würden. Kann aber grad nicht mehr nachvollziehen, warum das so sein soll.

mich würd zudem noch interessieren, ob der Kühlblock der Spawas auf meine Gigabyte passt. Ich bin noch immer am Überlegen, mir das Ding mal zu ordern



[Ma8oC]

Ich habe den Morpheus letzten Freitag auf meine 290x gepflanzt, konnte jedoch aufgrund von Zeitmangel nicht allzu viel testen. In Kombination mit zwei Prolimatech Ultra Sleek Vortex 14 (700umd/min) wird die GPU auf unter 60°C gekühlt. Das MiniITX-Gehäuse war bei dem Versuch offen. Probleme verursachen momentan noch die Spawas bei einer maximalen Temperatur von 90°C. Allerdings habe ich den beiligenden VRM-Kühler nicht verwendet, sondern die Bodenplatte vom Referenzkühler verbaut. Da werde ich mir noch was einfallen lassen. Die Montage war ohnehin ein Kinderspiel. Es dauert wesentlich länger den Referenzkühler abzubauen und den Chip vom Schmodder zu befreien, als den Morpheus zu verschrauben. Im Grunde kann ich die ganzen Reviews im Netz bestätigen, der Kühler hat eine wahnsinns Leistung und skaliert hervorragend mit der Lüfterdrehzahl.



[Tearlessdeath]

Wie hast du denn die Orginal Bodenplatte verwendet? Die ist doch fest mit dem Kühlblock verlötet oder so? Oder hast du eine Karte die keinen Referenzkühler hatte?



[Ma8oC]

Ja, der Kühlblock ist mit der Bodenplatte verlötet bzw. verklebt. Habe die beiden Komponenten zusammen für ~10min in den Backofen gestellt, bis sich der Kühlblock gelöst hatte... ist Kinderleicht. Durch die Bodenplatte wirkt die ganze Kontruktion inkl. Morpheus einfach wesentlich stabiler.

*edit*



[derneuemann]

Die GPU zu Kühlen, das schaffen alle aktuellen Nachrüstkühler spielend. Viel wichtiger ist die VRM Temperatur bei verwendung des mitgelieferten Kühlers.



[TheOpenfield]

Welche Lüfter würdet ihr so empfehlen für den Morpheus?
Die Noiseblocker BlackSilent Pro Fan PL2 würden mir da so ins Auge springen.
Laut Caseking wird die XT nicht gelistet, aber auf der Hersteller Seite eindeutig kompatibel. Also nehm ich mal an Letzteres ist korrekt.

EDIT: Werde mir jetzt den Kühler + 2 Alpenföhn Wingboost 2 holen (haben auch gleich das "Plus"-Kabel)



[Tearlessdeath]

Oh sieht natürlich schon gut aus mit der Bodenplatte. Und 90° VRM Temp ist ja eigentlich absolut ok nicht hitverdächtig aber ok und wem es nicht ums übertakten geht sondern einfach nur um die Lautstärke für den wird das auch keine Rolle Spielen ob die VRM Temps bei 90 oder 80° liegen.

Aber wenn man dem Test auf Seite 1 Glauben schenkt dann ist diese ja mit dem mitgeliefertem Kühlkörper um einiges Kühler als Orginal. Ich bin auch schon am überlegen ob ich ihn mir mal hole testweise weil er günstiger ist als ein Waküblock aber es wird halt doch recht instabil das ganze ohne ne boden bzw. backplate.



[TheOpenfield]

wieso instabil?

Gesendet von meinem SM-N9005 mit der Hardwareluxx App



[Tearlessdeath]

Weil das pcb unter dem Kühlergewicht leidet und sich biegt, da wäre eine Backplate zur stabilisierung ganz gut.

Gesendet von meinem C6903 mit der Hardwareluxx App



[derneuemann]

Meine GTX470 damals mit einem MK13 hat sich nicht so sehr durch gebogen, in einem Standartgehäuse!



[|ToBIaS|]

Hmmmm das ist ja doof. Wie ist das jetzt bei einer R9 290: Wie "schlimm" ist das mit dem durchbiegen? Kann den auch ein mehr oder weniger begabter Laie montieren? Reicht die VRM-Temperatur um auch etwas OC damit zu betreiben? Und zu guter letzt: Welche Lüfter bzw welches Kabel braucht man, um die Lüfter am Grafikkartenanschluss regeln zu können?



[Tearlessdeath]

Die Karte wird deswegen nicht gleich die biege machen es ist halt nur nicht optimal.

Die Montage ist auch für laien kein Problem wenn man mit erwqs bedacht vorgeht und wenn man den test glauben darf bleiben die vrm's ja auch kühl genug für OC versuche.

Gesendet von meinem C6903 mit der Hardwareluxx App



[TheOpenfield]

Sollange die temps stimmen werd ich beide Lüfter per mainboard mit fester drehzal laufen lassen ~700rpm

Gesendet von meinem SM-N9005 mit der Hardwareluxx App



[derneuemann]

Caseking.de » Kabel/Adapter » Lüfter Kabel/Adapter » Arctic PWM Adapter für VGA Karten
Damit kannst du normale PWM Lüfter über deine Grafikkarte steuern.



[Cartago2202]

Hmmmm das ist ja doof. Wie ist das jetzt bei einer R9 290: Wie "schlimm" ist das mit dem durchbiegen? Kaum und stellt kein Problem dar Kann den auch ein mehr oder weniger begabter Laie montieren? ist wirklich kein Problem Reicht die VRM-Temperatur um auch etwas OC damit zu betreiben? das hängt wiederum von eingesetzten Lüfter aber in der Regel JA Und zu guter letzt: Welche Lüfter 2x120mm bzw welches Kabel braucht man, um die Lüfter am Grafikkartenanschluss regeln zu können? Posting #46

Übrigens eine Backplatte für die R9 290/290X wird Raijintek auch bald haben



[Tearlessdeath]

Oh coole sache nähere Infos gibts aber noch nicht?

Gesendet von meinem C6903 mit der Hardwareluxx App



[|ToBIaS|]

OK, danke euch schonmal für die Infos.

Jetzt muss ich mir ernsthaft Gedanken machen wann ich mir so ein Teil hole und zu welcher Karte


Gibts R9 290er, bei denen die Garantie beim Kühlerwechsel nicht verfällt und die sich besonders gut eignen für den Raijintek?



[mattiii]

Übrigens eine Backplatte für die R9 290/290X wird Raijintek auch bald haben

na dann aber hoffentlich auch für GTX 770 & co.



[Cartago2202]

Oh coole sache nähere Infos gibts aber noch nicht?

Gesendet von meinem C6903 mit der Hardwareluxx App

Nach der Computex

na dann aber hoffentlich auch für GTX 770 & co.

sowas solls auch geben



[mattiii]

oh cool. Dann warte ich gern.



[TheOpenfield]

Leider ein Reinfall. Obwohl die Karte als kompatibel mit der 7870 XT angegeben wird auf der Herstellerseite (sowie dem Handbuch/Anleitung) kollidiert sie mit der Spannungsversorgung (Elkos) sowie der standard Kühlkörper der VRMS:
https://www.dropbox.com/sh/mb54idq0vysd7jr/AACjyDmznfy6xikdI_bKE55Ia

Schade...



[derneuemann]

ist doch kein großes problem, einmal die pfeile ein bisschen anseten.



[TheOpenfield]

Sollte aber bei einem nagelneuen Kühler nicht nötig sein, wenn die Kompatibilität eigentlich gegeben sein sollte
Das wären gute 3 Millimeter, die ich da runter hobeln müsste. Generell muss man aber noch sagen, das der Kühler aufgrund der Postion der GPU sehr weit drüber hinaus steht (sowohl nach hinten als auch zur Seite). Die Spannungswandler hätten dann z.b. keinen Lüfter direkt darüber.



[derneuemann]

kannst du mal ein Foto machen und hochladen...
kann mir irgendwie gerade nicht so richtig vorstellen warum wo der Schuh drückt. Foto am besten vom pcb der Karte



[TheOpenfield]

ist 4 posts drüber in der dropbox. man kanns leider nicht so gut erkennen, aber sind bestimmt 2-3mm

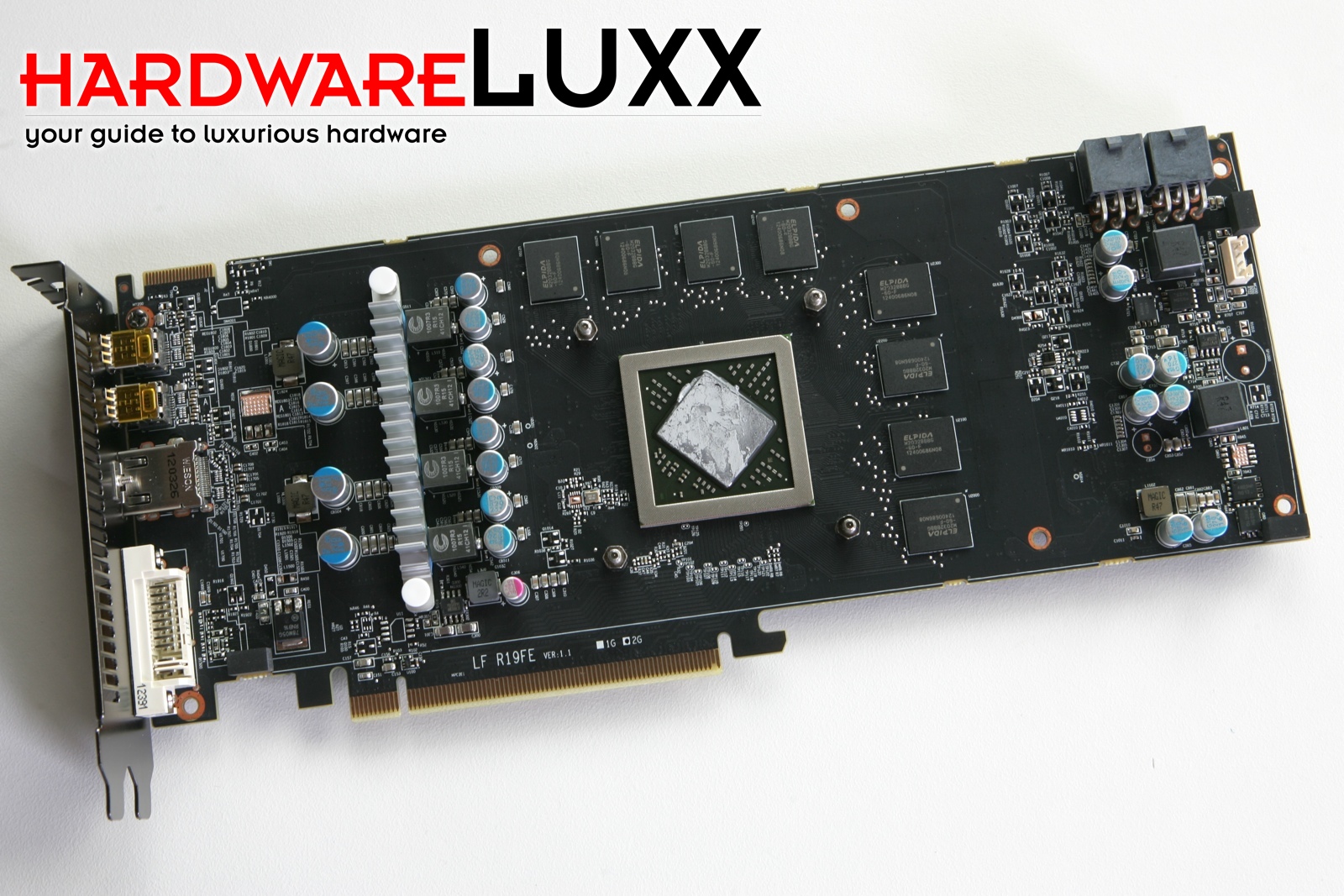

PCB: http://www.hardwareluxx.de/images/stories/galleries/reviews/2012/tahitiLE/vtx3d-tahitiLE-10.jpg

Gesendet von meinem SM-N9005 mit der Hardwareluxx App



[Linson]

Ich habe mir auch so einen Kühler geholt. Bin damit bis jetzt eigentlich sehr zufrieden. Auch wenn die Montage der Kühle am Kühlkörper etwas... naja ist.
Meine R9 290 kühlt er im Benchmark auf 63°. Bin mir nicht ganz sicher, ob die Karte komplett ausgelastet ist, ist aber sicher ne Orientierung.
Im Idle bin ich allerdings auf 39°C. Was ich ein bisschen viel finde, also für den Kühler (bei 27° Raumtemperatur). Liegt aber auf dem Niveau der normalen Karten.



[|ToBIaS|]

Musstest du die Kühlkörper etwa auch feilen oder wie meintest du das mit der Montage?



[Linson]

Gepasst hat alles super, ist zur r9 290 voll kompatibel. Aber die Klebepads halten nicht wirklich gut. Ich habe dann die vom Referenzkühler genommen.

Mit Montage meinste ich den ganzen Umbau, aber ich habe da auch kein Routine.
