@digitalbath @Tzk geht um ein neueres Board wo ich BIOS Support brauche. Z270 msi xpower. Bekomme uuid und serial mittels Coffee time Tool nicht ins BIOS gepatcht. Hab von BIOS Chip A einen Dump gemacht, Mac Adresse ins Mod BIOS übertragen, uuid und serial gehen da nicht, ist ausgegraut. Dann hab ich einen full erase Chip A gemacht und das Mod BIOS geflasht. Board startet, scheint auch erstmal zu laufen. Hätte jedoch gerne die uuid und serial im modbios. Dump und Fotos sind vorhanden. Möglichkeit des flashback von BIOS Chip B auf A besteht für den Ernstfall.



[McZonk]

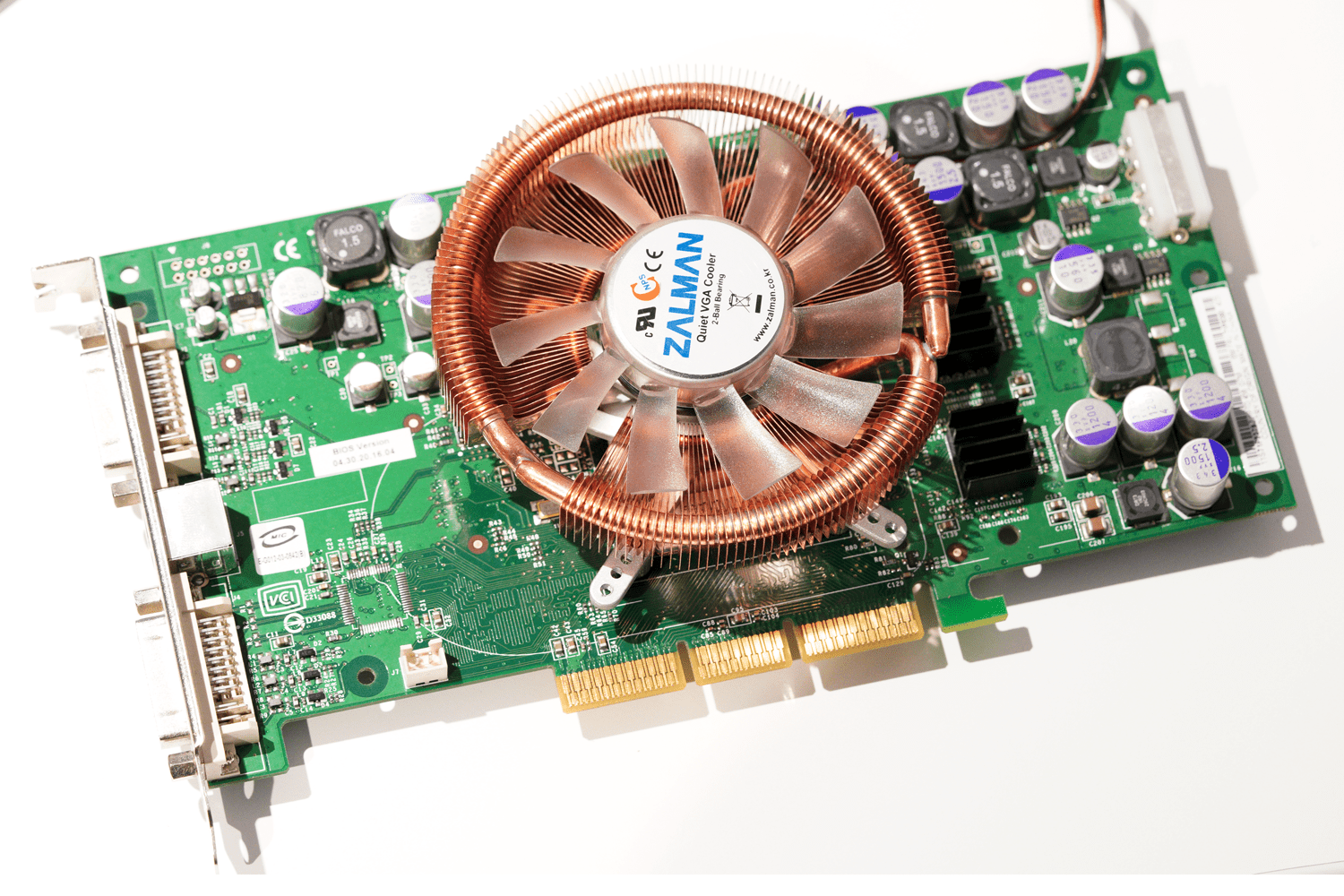

@t4ker hatte ja schon einmal recht ausführlich über das Tuning einer FX1000 zur GF 5800 Ultra berichtet (lesenswert!): https://www.hardwareluxx.de/community/threads/nostalgiedeluxx-bastelthread.1224414/post-29388645

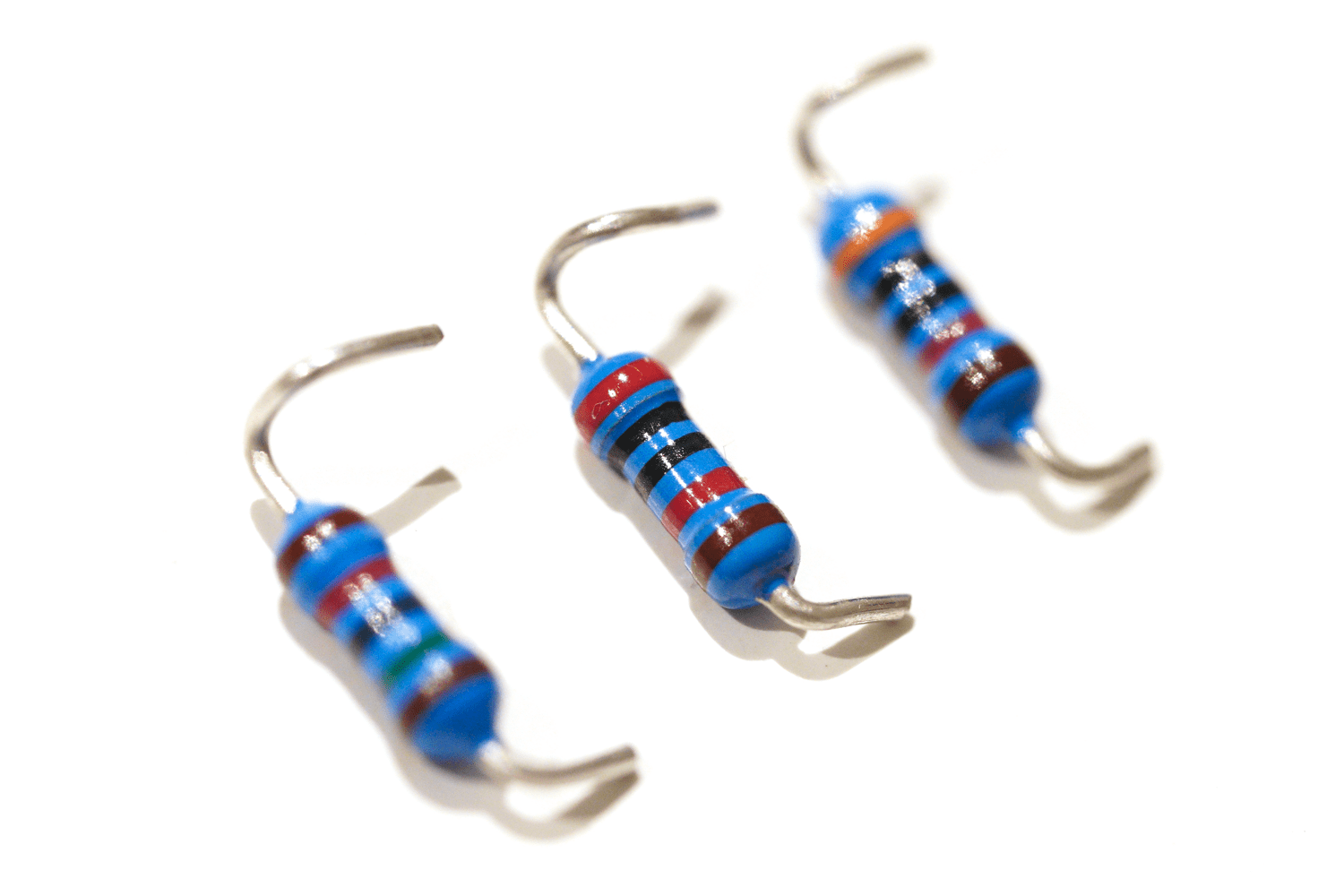

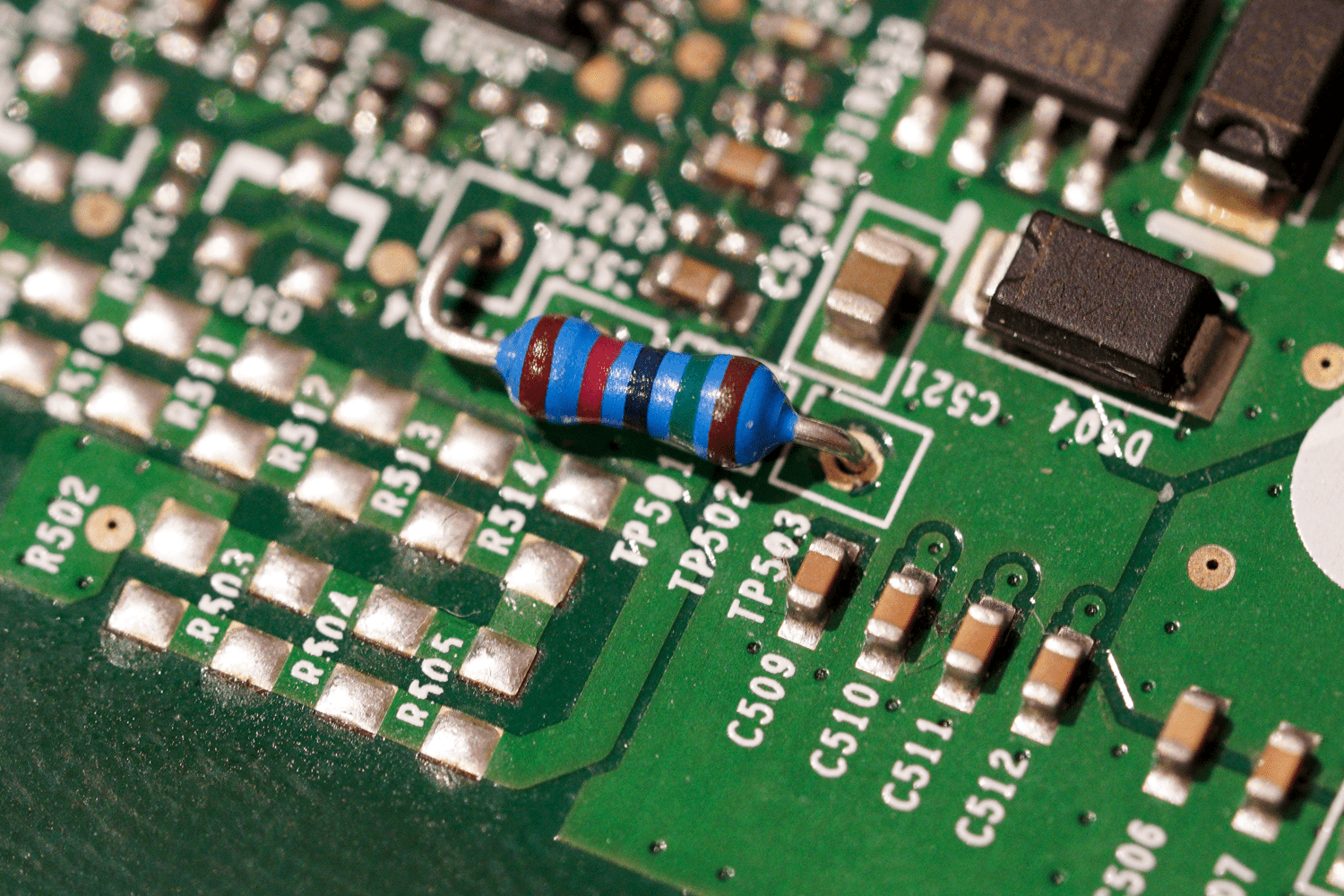

Ich habe heute an meiner gestrappten FX1000 ("GC1K"er) auch mal etwas das Steckspiel gespielt und noch ein paar zusätzliche Versuchspunkte in der Widerstands-VMem-Kurve ergänzt (15/20/30 kΩ). Dafür habe ich mir ein entsprechende Metallschicht-Widerstände zurecht gebogen, sodass ich ohne Löten auskomme:

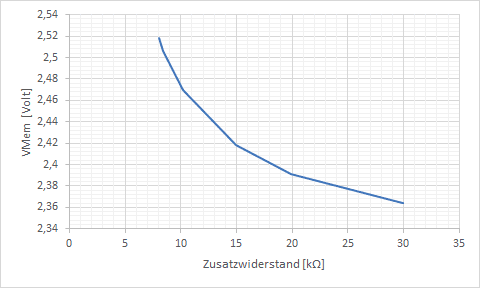

Mit 2,42 Volt bekomme ich die Karte mit 500/500 sauber durch die Benchmarks, aber ganz (ATi-Tool-)Artefakt-frei ist es leider noch nicht. Mehr bekommt meine Karte aber nicht - dann verzichte ich lieber auf ein paar MHz. Jedenfalls ein schöner Mod, der komplett rückstandslos ist.

FX1000 @ 5800 Ultra

Zum Vergleich eine Hercules 9700 Pro:

.. und die aufgebohrte 9800SE @ 8 Pipes und OC:

Hach, ich liebe diese Kartengenerationen einfach.



[bschicht86]

Hab grad ein EP-MVP3G-M vor mir liegen, welches ich aus einem Konolut gezogen habe und wo sämtliche Kondensatoren bis auf 4 zwischen den Slots fehlen. Vermutlich hat der Vorbesitzer die übrigen nicht mehr rausbekommen, denn da haben schon eine Menge Lötaugen gefehlt.

Original sind esTayeh 100µF 16V (MI, vermtl. pure GP-Elkos) und was sehen meine Augen da an den 4 Überbleibseln? Pana FM 100µF 25V

Vermutlich hats da wer mit den Kondensatoren ordentlich übertrieben. Die eine Spannungswandlersektion (V_IO) hat dem Schutzlack schon eine Sommerbräune verpasst gehabt. Bin mal gespannt, ob ich das Board wieder zu den Lebenden bringen kann.



[bschicht86]

EP-MVP3G-M

Nachtrag: Offensichtlich hat der Controller für die CPU-Spannung keinen Bock mehr. Beim Start mit ausgelöteter Primärspule liegen am Gate von beiden FETs V_boot (12V) an. Zuvor hats mir auch schon den High Side-FET gehimmelt. Hat wer zufällig einen LM2636M über?



[The Sandman]

Japanische Hexerei:

https://web.archive.org/web/20050920235113/http://web01.fureai.or.jp/~hirobo/english/over_clockers_tool/pll/sample/ep-7kxa/ep-7kxa.html

155-MHz FSB mit Athlon Classic (Slot A)



[Stangelator]

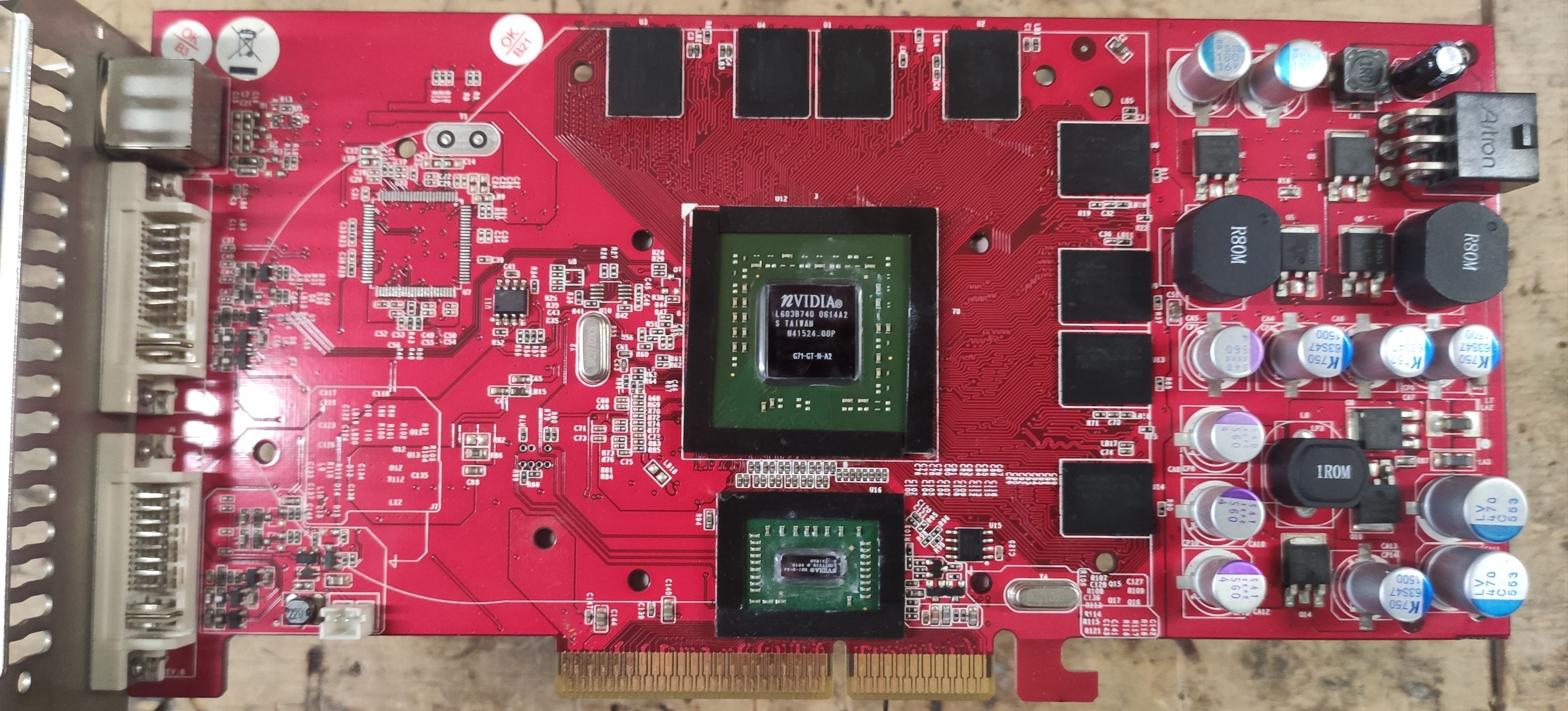

Gainward 7800 GS AGP 512mb. 24/8 g71. Lief von Anfang an. Hab ich mir gegönnt. Lüfter hat noch etwas Charakter aber das ist ok. Wollte hier nur kurz meinen recap zeigen.
Teapo sek 220uf 16v->pana fr 220uf 16v
Rubycon MBZ 470uf 16v->nichicon plv 470uf 16v
Rubycon MBZ 1500uf 6,3v->kemet a750 1500uf 6,3v



[HerrAbisZ]

Flussmittel ist noch nicht da.

Dies ist mittlerweile auch eingetroffen - BIOS Chips habe ich bereits programmiert - (siehe ein paar Posts weiter unten)

Ich traue mich aber nicht über das Löten drüber derzeit. Kommt Zeit kommt Rat - aber ich habe mal wieder etwas Spezielles bekommen



[xXx-Eagleone-xXx]

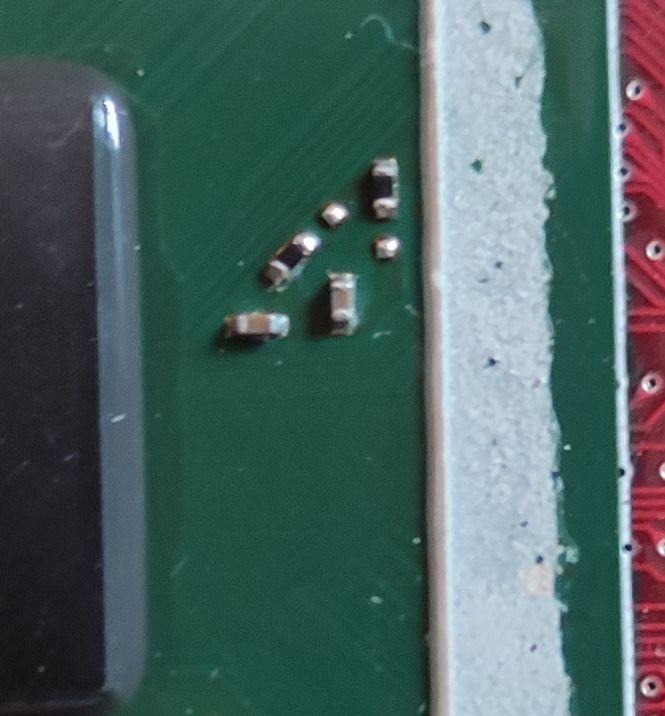

Hier ne Powercolor 9500 die wir zur 9700Pro gemacht haben.

Nicht schön gelötet, aber funktioniert. BIOS einer 9700Pr bearbeitet, Taktraten im BIOS jetzt 350/320.

P4-3,06Ghz, das ganze System ist bis auf die Graka Stock.

Herrlich diese Zeiten damals😁



[WMDK]

Hat hier jemand Adhoc eine Empfehlung für einen externen Flasher für diese älteren, länglichen DIP-24? BIOS Chips? Für PLCC-32 und neuer bin ich bestens ausgestattet, aber bei den ganz alten fehlt mir die Erfahrung mit der benötigten Hardware.



[HerrAbisZ]

Mein Batronix BX32p kann das. Auch die Dip-8 und mit Adapter die PLCC-32

Was brauchst du denn genau ? Ich kann ja helfen und schicken eventuell ? Habe ich ja schon mal gemacht und hat auch geklappt.



[bschicht86]

für diese älteren, länglichen DIP-24? BIOS Chips?

Du meinst schon die aus Plastik, die ab Sockel 5 bis ca. Sockel A (pre-PLCC) zum Einsatz kamen? Oder gar die davor mit dem Sichtfenster?

Mein Batronix BX32p kann das.

Ziemlich teuer. Da reicht irgend ein TL866 von ebay, die können ebenfalls recht viel.



[WMDK]

Du meinst schon die aus Plastik, die ab Sockel 5 bis ca. Sockel A (pre-PLCC) zum Einsatz kamen? Oder gar die davor mit dem Sichtfenster?

Ja genau, diese Kollegen:

Habe ein paar Sockel 7 / 370 Boards, wo ich sowas brauchen könnte. Also TL866, ja? Gibts da einen Händler mit guten Erfahrungen? Amazon hat eine Flut davon mit mehr oder weniger viel Zubehör, mit mehr oder weniger deftigen Preisen. Eigentlich muss er nur das können, denn wie gesagt, für alles modernere habe ich bereits etwas.



[HerrAbisZ]

Das sind DIP-32 - hier noch mal meine Liste mit EE-Proms



[bschicht86]

Also TL866, ja?

Also so einen habe ich und bin zufrieden. Weiß aber grad nicht das genaue Modell.



[WMDK]

Danke euch! Dann kümmere ich mich mal darum sowas an Land zu schaffen



[WMDK]

1x NF4 SLI-D bitte. Geht auch per pm oder im Bastelthread, wenn das zu viel wird.

2x https://www.mouser.de/ProductDetail/KEMET/A758EK477M0JAAE015?qs=M6jHmRuQorUfYk8e6Ve9XA==

17x https://www.mouser.de/ProductDetail/647-RNE1C101MDS1

31x https://www.mouser.de/ProductDetail/80-A755KS108M0JAAE13

5x https://www.mouser.de/ProductDetail/661-APSG160E152MJ16S

2x https://www.mouser.de/ProductDetail/80-A750KS158M0JAAE14

7x https://www.mouser.de/ProductDetail/KEMET/A750KS477M1CDAE013?qs=fAHHVMwC%2Bbg3vanybMZY3Q==

Bei den RAM Slots gibt es Varianten, da stehen dort 2x 16V/1000µF statt 6,3V/1000µF, ist aber nicht schlimm, einfach durch die 6,3V ersetzen, da liegen maximal die 4V Ram-Spannung an.



[t4ker]

Hey,

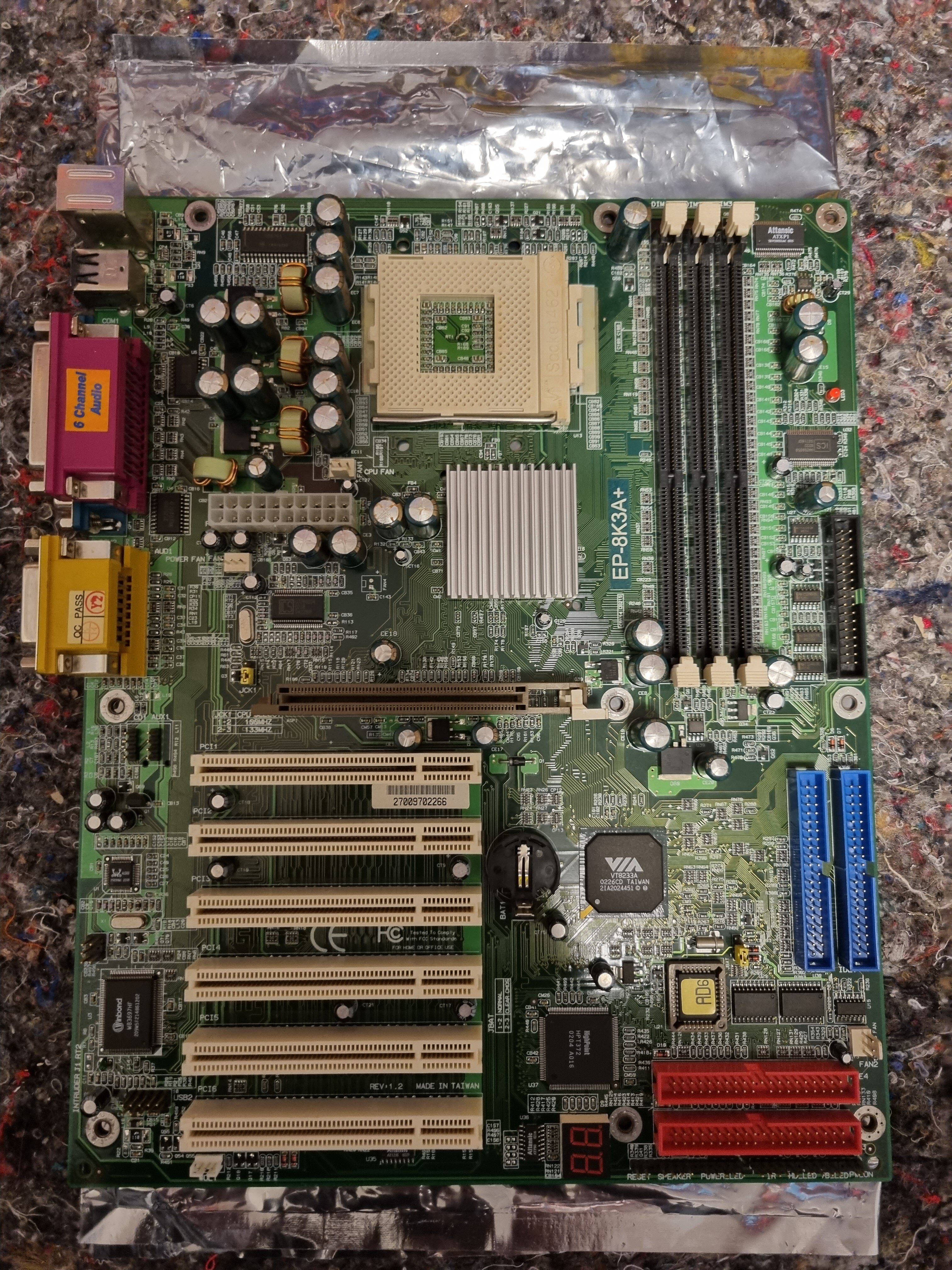

ich habe zwei Epox Mainboards, welche ich recappen möchte.

1. Epox 8K3A+

13x	GSC RE T25B 10V 2200uF	10x25mm
3x	GSC RE Y25A 6,3V 1200uF	10x15mm
2x	GSC RE T26B 6,3V 1500uF	10x20mm
6x	GSC RE T72B 6,3V 1000uF	8x15mm

2. Epox 8RDA3+

6x	Sanyo WG 6,3V 3300uF	Austausch notwendig? optisch unauffällig 10x22mm
4x	GSC RE T2NA 6,3V 1500uF	10x15mm
3x	GSC LE T33A 16V 2200uF	Austausch notwendig? optisch unauffällig 10x25mm
1x	GSC RE T20A 16V 1500uF	10x20mm
8x	Taepo SC 6,3V 1000uF	Austausch notwendig? optisch unauffällig 8x15mm

Folgende Caps hätte ich noch auf Vorrat. Es wäre schön, wenn ich da einiges verwenden könnte:

2x	Pana FR 1500uf 6,3V
6x	Pana FS 3300uf 6,3V
15x	Pana FR0J152LB 6,3V 1500uF
6x	Pana FR1C471 16V 470uF
7x	Pana FR1C102 16V 1000uF
10x	Kemet K758 6,3V 820uF
10x	Kemet K750 16V 2200uF
10x	Kemet K759 6,3V 1000uF
10x	Kemet K750 4V 2200uF
14x	Pana FR1C152 16V 1500uF
1x	Pana FR 2200uF 10V
10x	Pana FR0J102 6,3V 1000uF
5x	ZLG 10ZLG1500MEFC10x23 10V 1500uF
10x	ESY158M016AL3AA 16V 1500uF
1x	Pana FR1C332L 16V 3300uF
30x	Pana FR0J222B 6,3V 2200uF
19x	Pana FR0J102B 6,3V 1000uF

Danke im Voraus. LG



[WMDK]

Da fehlen leider überall die Serienangaben und Maße. Sanyo, GSC, Teapo sind nur die Hersteller. GSC hat die Serie meist in einem Rechteck markiert, bei Sanyo und Teapo muss sie so mit drauf stehen, z.B. WG, SC, SM. Da es von den Serien meist versch. Durchmesser gibt, bitte die Maße immer bei packen. Ohne diese Angaben ist keine vernünftige Bestimmung möglich.



[t4ker]

Da fehlen leider überall die Serienangaben und Maße. Sanyo, GSC, Teapo sind nur die Hersteller. GSC hat die Serie meist in einem Rechteck markiert, bei Sanyo und Teapo muss sie so mit drauf stehen, z.B. WG, SC, SM. Da es von den Serien meist versch. Durchmesser gibt, bitte die Maße immer bei packen. Ohne diese Angaben ist keine vernünftige Bestimmung möglich.

Ich danke dir. Ich werde die Liste morgen noch einmal überarbeiten. LG



[t4ker]

@WMDK

Ich habe die Liste aktualisiert. Wäre lieb, wenn du noch einmal drüber schaust. LG



[WMDK]

1. Epox 8K3A+

GSC RE T25B 10V 2200uF

10x25mm

FR0J222B möglich, da 5V Rail

GSC RE Y25A 6,3V 1200uF

10x15mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FS1C122?qs=gt1LBUVyoHnXaZ%2BBeCYQ0A==

GSC RE T26B 6,3V 1500uF

10x20mm

FR1C152 möglich

GSC RE T72B 6,3V 1000uF

8x15mm

FR0J102 möglich

2. Epox 8RDA3+

Sanyo WG 6,3V 3300uF

Austausch notwendig? optisch unauffällig 10x22mm

https://www.mouser.de/ProductDetail/Nichicon/PLG0G272MDO1?qs=CjLBVBdJVbQhvznyKaom4Q%3D%3D

GSC RE T2NA 6,3V 1500uF

10x15mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FS0J152B?qs=pfd5qewlna54jjsM1Mr%252Bbw%3D%3D

GSC LE T33A 16V 2200uF

Austausch notwendig? optisch unauffällig 10x25mm

https://www.mouser.de/ProductDetail/Panasonic/EEU-FS1C222L?qs=gt1LBUVyoHmanIimGGLH9g%3D%3D

GSC RE T20A 16V 1500uF

10x20mm

FR1C152 möglich

Taepo SC 6,3V 1000uF

Austausch notwendig? optisch unauffällig 8x15mm

FR0J102B möglich


Das Zeug, was optisch unauffällig ist, wie früher oder später eh hoch gehen, gerade bei Teapo und GSC ist das gesetzt. Die Sanyo WG spielen in der gleichen Liga wie UCC KZG, Ruby MBZ, Nichicon HM und Co... tickende Zeitbomben, die alleine aus chemischer Sicht danach streben zu eskalieren



[t4ker]

1000-Dank!



[xXx-Eagleone-xXx]

Ich wollte zwar nicht, aber weil mein bester Freund seinen PII-400 aus 1997 nachgebaut hat und er UNBEDINGT eine LAN Will damit, habe ich mich hinreißen lassen, meinen PIII von damals zu bauen, ich bin bei diesem Projekt nicht so akribisch, wie bei dem Sockel A oder S939, wo ich penibel auf Exact die HW und Komponenten wie Gehäuse geachtet habe. Trotzdem habe ich an dem PIII Spaß gefunden 😁

Das Board und die Graka haben ein Full Recap bekommen (das 303w Enermax ist am Wochenende dran).

Bei der Graka weiß ich, dass ich etwas Overpowerd bin, aber eine TNT2-Ultra oder 256-DDR sind mir zu teuer und ich habe auf eBay eine perfekte Prolink GeForce 2TI für 22€ geschossen, die jetzt Einzug hält.

Ansonsten:

PIII-800 Slot 1 (100Mhz FSB, max was das Board hergibt) (Cooler Master Kühler)
Biostar M6TBA BX440 Slot 1 Board
3x128MB Infineon 133Mhz
40GB WD HDD
Realtek 10/100 Netzwerkkarte von Hama
0815 Soundkarte, die ich noch hier hatte
Und ein Dawicontrol RAID Controller um die HDD mit ATA-100 anzusprechen, statt ATA-33

Original Window Kit von damals wird noch verbaut, natürlich Neonröhren statt Kathoden, so wie's damals war😁

Großteil der HW ist wieder neu, Graka, HDD, Gehäuse, Laufwerke, Netzteil,.Soundkarte, Netzwerkkarte und Raid Controller, alles neu.

Nur CPU, RAM sind gebraucht.

Natürlich wird Win98Se+SP3 installiert.

Bin aufs Gesamtergebnis gespannt 🤗😁

VG Eagle



[bschicht86]

Coole Stütze für die Grafikk.. äh Controllerkarte.



[Stangelator]

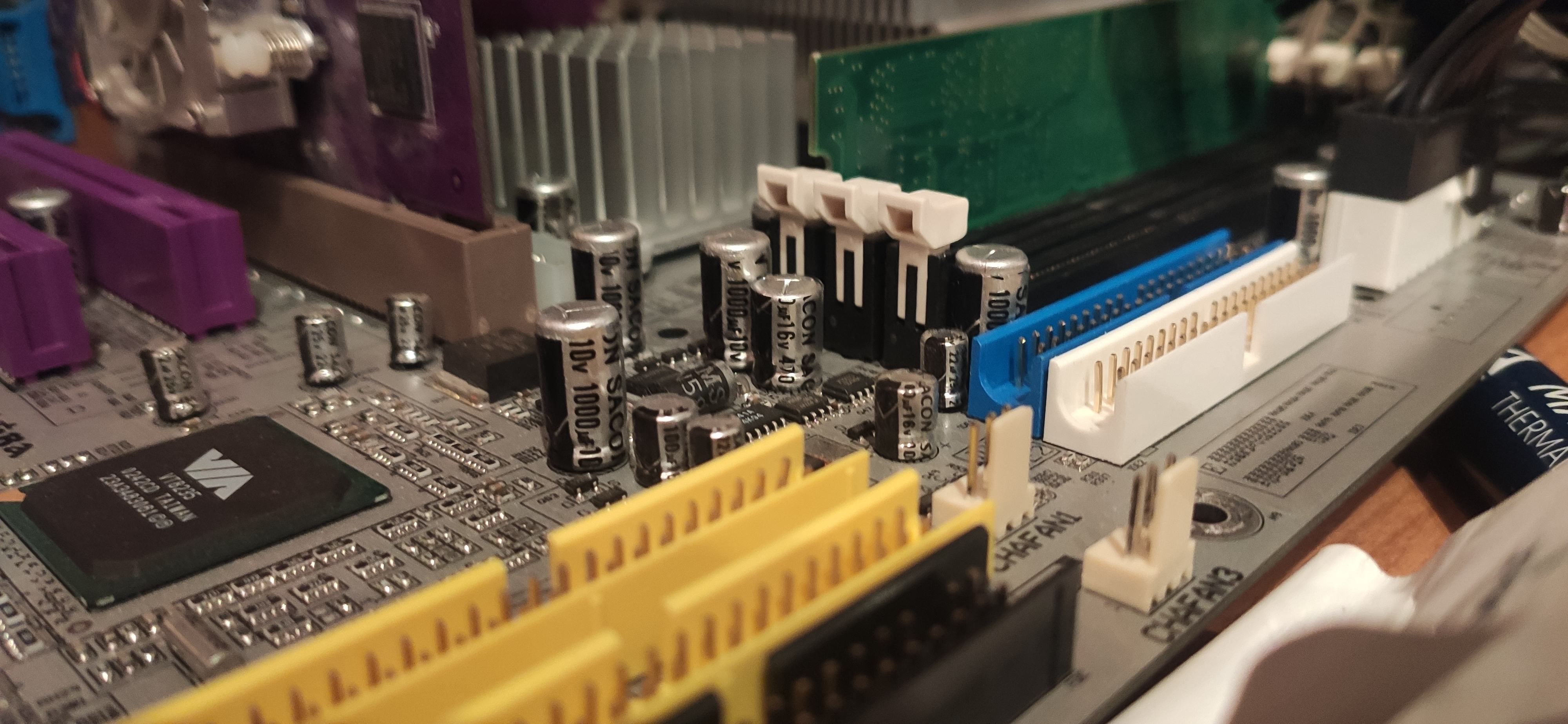

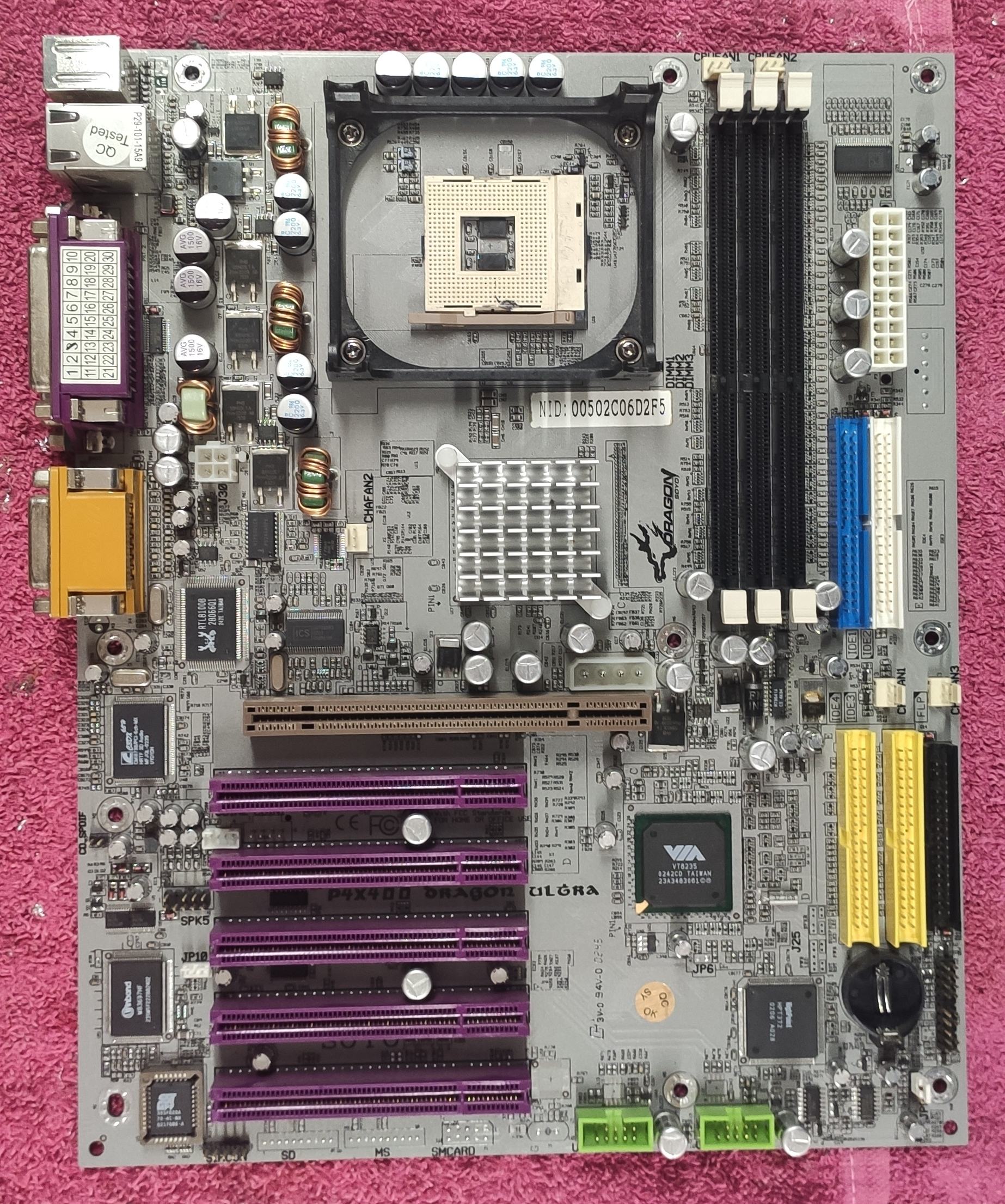

Recap Soyo P4X400 Dragon Ultra

4x Sacon SZ 1500 uf 16v->
Illinois Capacitor AVG 1500uf 16v

9x Sacon SZ 2200 uf 6,3v->
United Chemicon PSC 2200 uf 6,3v

16x Sacon SZ 1000 uf 10v->
Panasonic FR 1000 uf 10v

3x Sacon SZ 470 uf 16v->
Panasonic FR 470 uf 16v

Alle kleineren Sacon sind GP elkos und unkritisch.
Alle Panasonic FR wurden nackig gemacht, sowie alle ausgelöteten Sacon SZ 470/1000uf.
Die originale Schrumpffolie der Sacon, auf die Panasonic geklebt um wieder zurück zur originaloptik zu kommen.
Für die großen Sacon besteht die Möglichkeit leider nicht, hier werden polys benötigt.



[bschicht86]

Ich bin derzeit auf der Suche nach folgenden Bauteilen:

SC1538CS (15/18) Gehäuse: SO-8 - Spannungsregulator GA-7VX
LM2636M Gehäuse SO-20 - Spannungsregulator EP-MVP3G

Wenn wer zufällig diese Bauteile auf seinen Schrottboards findet oder gar defekte Exemplare dieser Boards hat, würd ich die gern abnehmen wollen. Ggf. wäre auch ein Link zu einem Shop hilfreich, der keine überteuerten Preise hat.



[xXx-Eagleone-xXx]

Coole Stütze für die Grafikk.. äh Controllerkarte.

Beschissenste stelle für ein IDE Kabel, da musste ich mir was einfallen lassen😜



[Tzk]

Hier kommt nun auch mal Bildmaterial zum neuen Familienmitglied. Das Teil ist echt ein Klopper, hätte nicht gedacht das es so dermaßen groß ist. Darf ich vorstellen: CM Stacker 830 in schwatt.

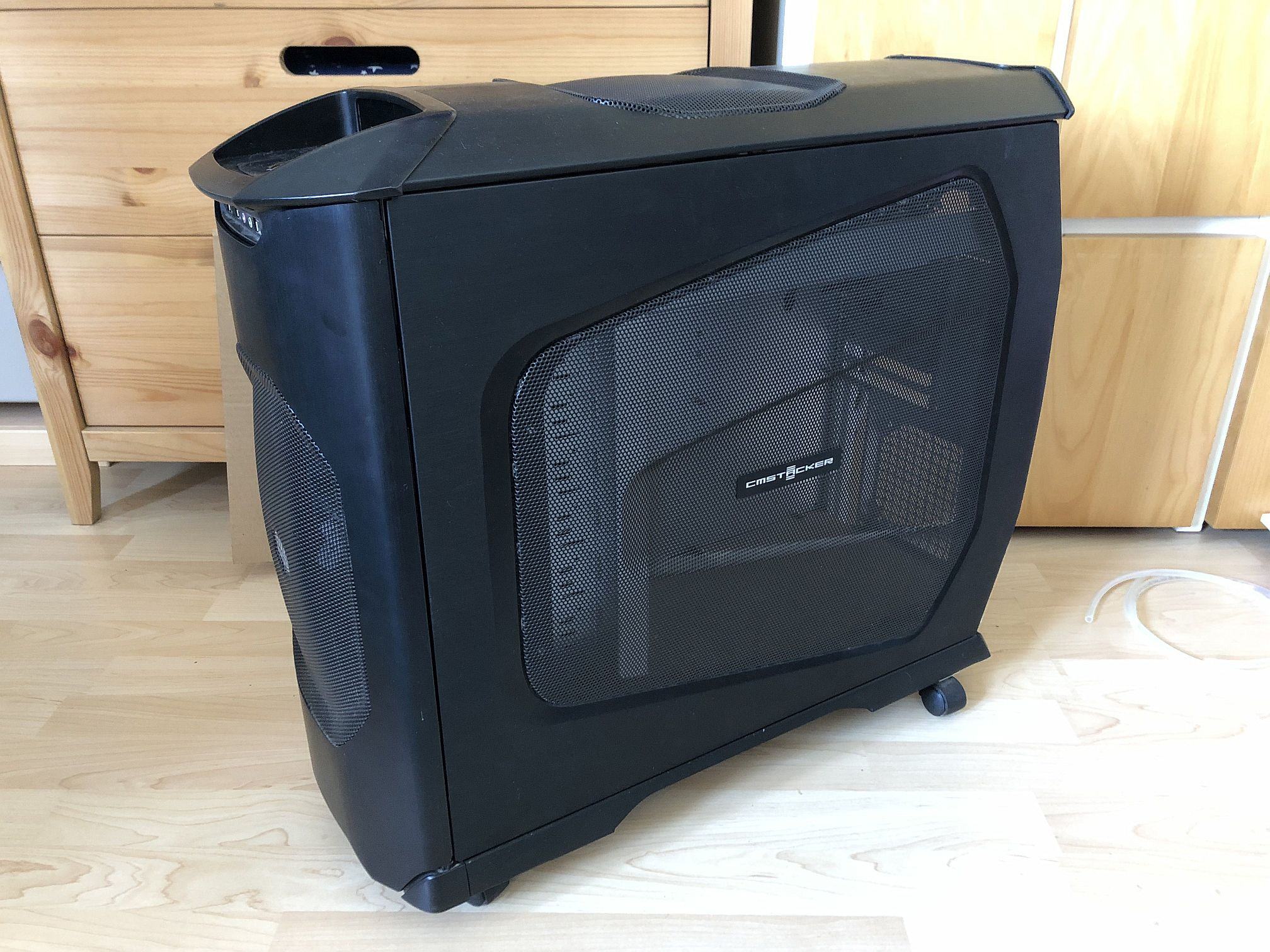

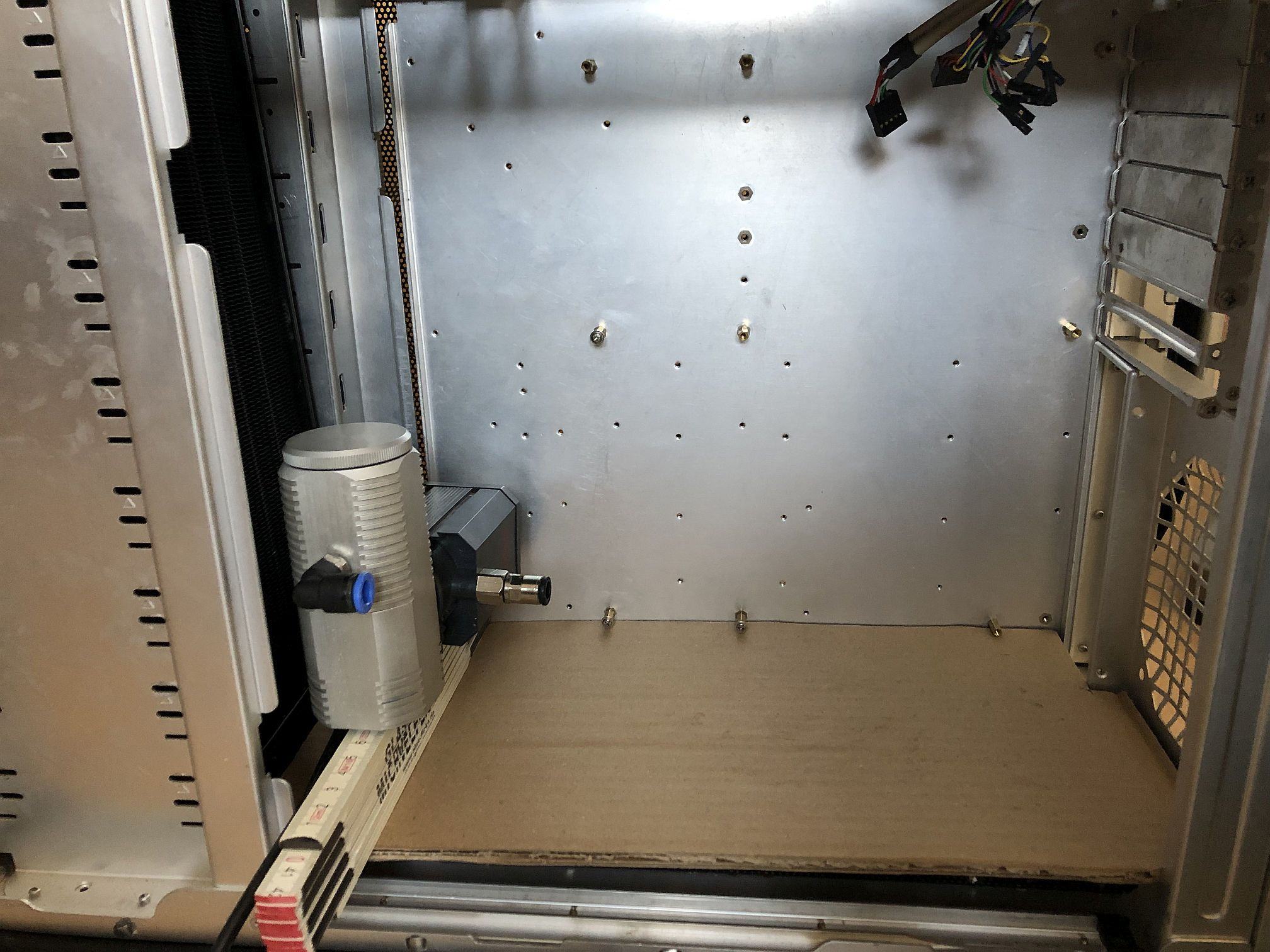

Ein bisschen gebastelt habe ich auch schon. Passprobe meines treuen Airplex Evo 360 vertikal in den Laufwerksschächten war positiv. Die Eheim 1046 wird vermutlich auch wie im Foto plaziert, nur etwas höher. Die Pappe ist CAD (cardboard aided design) für einen späteren Zwischenboden, die Position ist grob fest. Ohne bekomme ich die Kabel und Schläuche nicht gut versteckt und verlegt. Schlauch wird wohl 13/10, Plug'n'Cool in 8/6 muss 2023 nicht mehr sein...

Wenn der Radiator befestigt ist baue ich den Zwischenboden. Danach gibts die Pumpenhalterung und ich werde die Schlauchführung festlegen. Und dann mal sehen wo das Projekt noch hinführt. So ein Aquaero und Farbwerk wäre ja schon schick...



[flow17]

Hallo zusammen,

ich hab hier ein A7N8X-E Deluxe welches unregelmäßig nicht startet sobald eine AGP Grafikkarte mit separater Stromversorgung verbaut ist (z.B eine 6600 GT mit Molex). Mir ist aufgefallen das mindestens ein Kondensator nahe der CPU aufgebläht ist:

Wisst ihr ob es sich dabei um die Spannungsversorgung für den AGP Slot handelt und die Probleme daher rühren können?

Zusätzlich zum Mainboard habe ich noch eine PowerColor X1950 Pro AGP welche bis vor kurzem (Anfang November) noch einwandfrei in obigem Mainboard seinen Dienst verrichtet hat, seit heute aber den Rechner (mit dem A7N8X-E Deluxe) am starten hindert. Sobald die Karte im Slot ist laufen zwar die Lüfter, aber der BIOS POST wird nicht durchgeführt (erkennbar am fehlenden Geräusch des Disketten und CD Laufwerks). Die Karte zeigt kein Bild mehr ( = schwarzes Bild, da der Bildschirm erkennt das was angesteckt ist aber kein Bild geliefert wird).

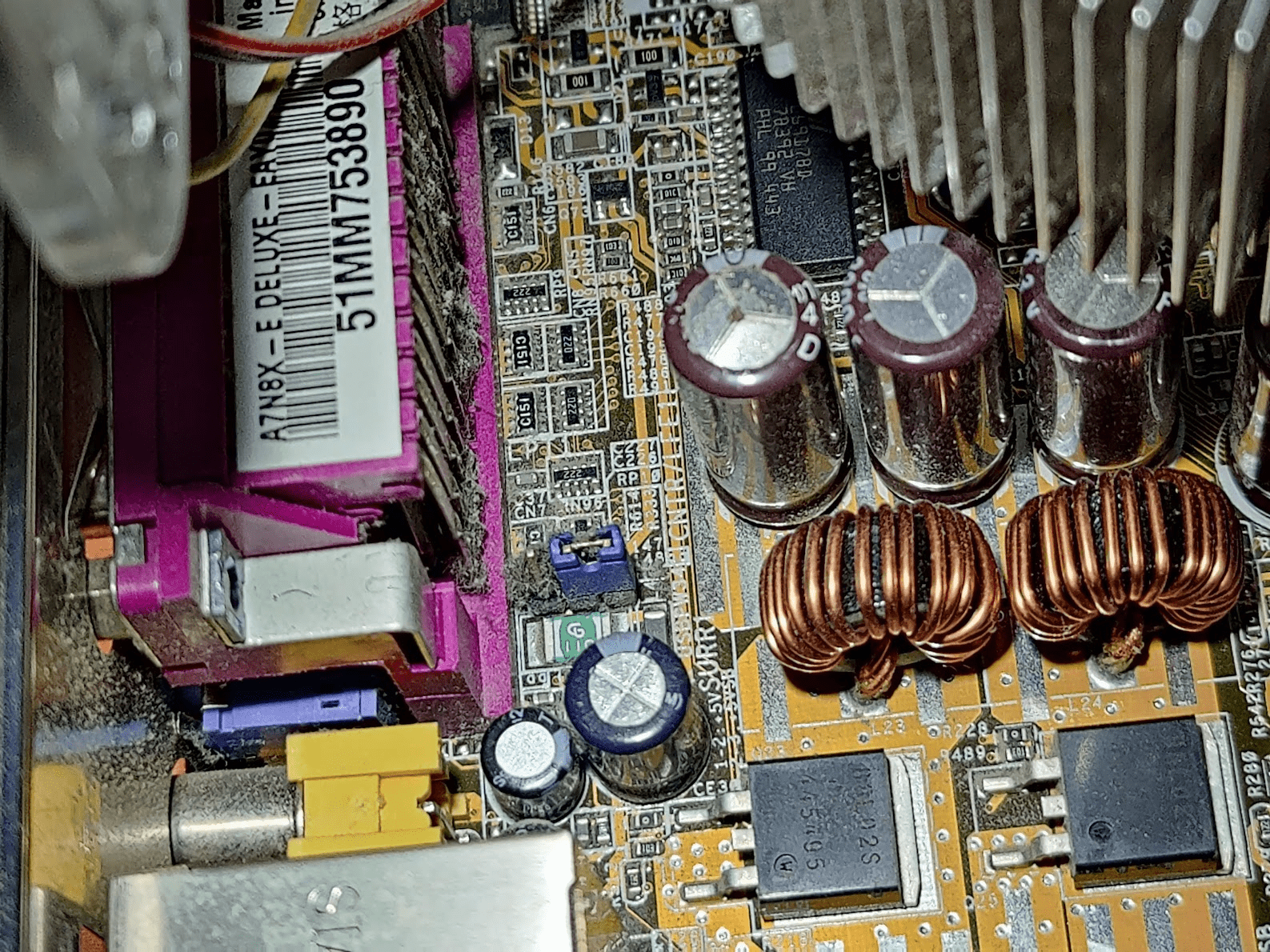

Die Kondensatoren der PowerColor X1950 Pro sind ebenfalls etwas aufgebläht:

Können die Kondensatoren an den beschriebenen Symptomen schuld sein?

Vielen Dank für eure Unterstützung!
Flo.

PS: Ja, der Staub am Jumper neben dem Parallel Port muss dringend Mal gesaugt werden



[Stangelator]

@flow17 die kzg Kondensatoren sind mächtig am schnaufen und schreien nach Rente und wohlverdientem Ruhestand. Da musst du Ran und das richten. Für og Board gibt's ersetzungslisten. Bei der karte hab ich keine Ahnung und bräuchte bessere Bilder wo zumindest die Kapazität ersichtlich ist. Die Symptome kenne ich. Ob das jetzt mit den dicken elkos einhergeht lässt sich nur mutmaßen. Aber hier bist du schon Mal richtig aufgehoben
